Управление автомобилем
22 5
E060102ATQ

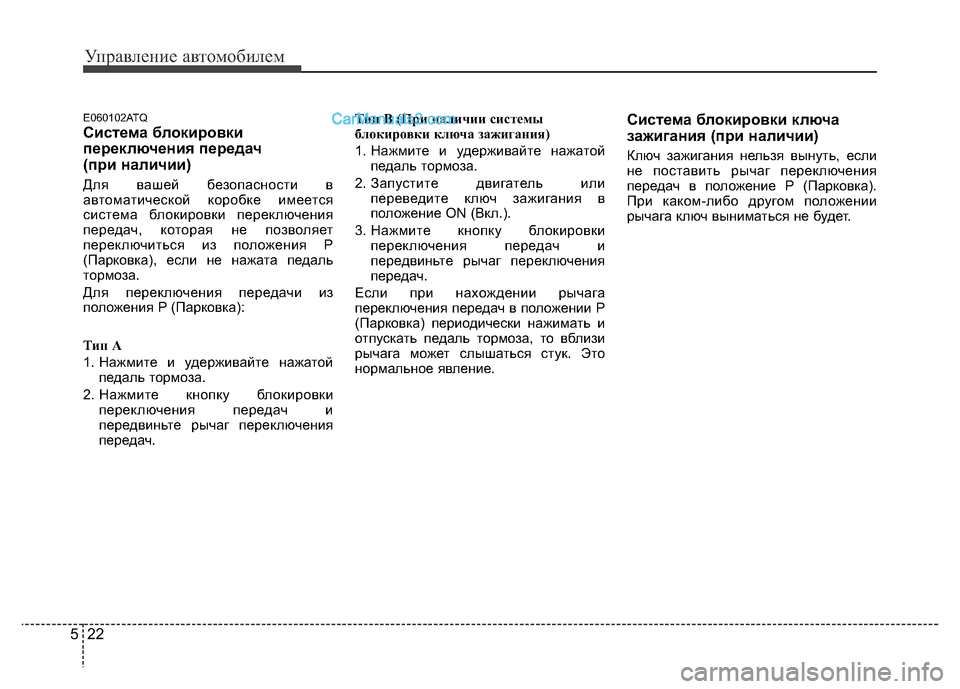

Система блокировки
переключения передач
(при наличии)
Для вашей безопасности в
автоматической коробке имеется
система блокировки переключения
передач, которая не позволяет
переключиться из положения P
(Парковка), если не нажата педаль
тормоза.
Для переключения передачи из
положения P (Парковка):
Тип А
1. Нажмите и удерживайте нажатой
педаль тормоза.
2. Нажмите кнопку блокировки
переключения передач и
передвиньте рычаг переключения
передач.Тип B (При наличии системы
блокировки ключа зажигания)
1. Нажмите и удерживайте нажатой
педаль тормоза.
2. Запустите двигатель или
переведите ключ зажигания в
положение ON (Вкл.).
3. Нажмите кнопку блокировки
переключения передач и
передвиньте рычаг переключения
передач.
Если при нахождении рычага
переключения передач в положении P
(Парковка) периодически нажимать и
отпускать педаль тормоза, то вблизи
рычага может слышаться стук. Это
нормальное явление.
Система блокировки ключа
зажигания (при наличии)
Ключ зажигания нельзя вынуть, если
не поставить рычаг переключения
передач в положение P (Парковка).
При каком-либо другом положении
рычага ключ выниматься не будет.

523
Управление автомобилем

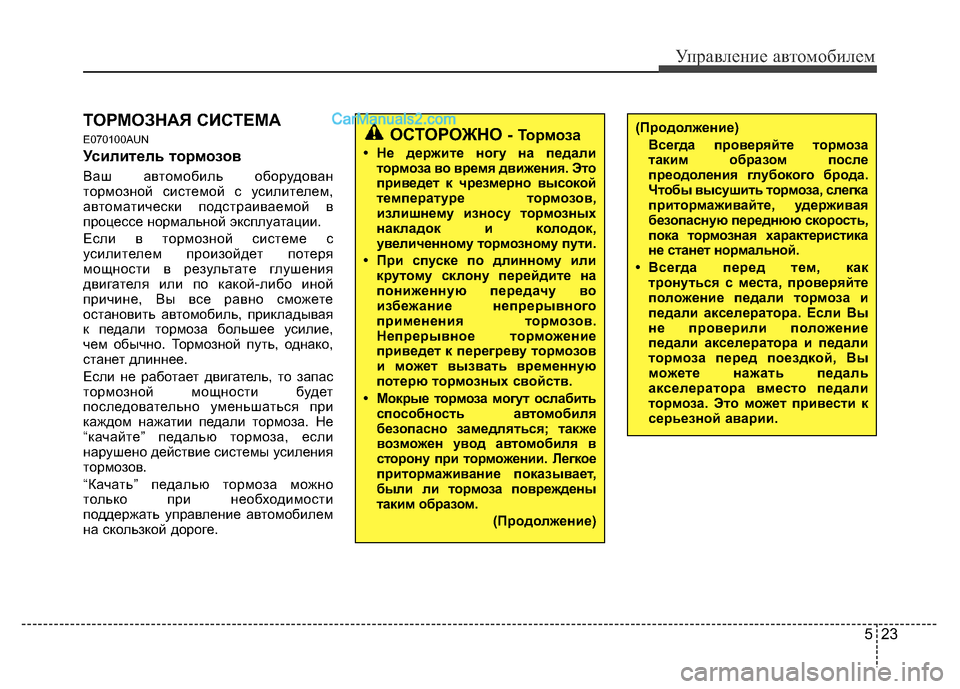

ТОРМОЗНАЯ СИСТЕМА
E070100AUN
Усилитель тормозов
Ваш автомобиль оборудован
тормозной системой с усилителем,
автоматически подстраиваемой в
процессе нормальной эксплуатации.
Если в тормозной системе с
усилителем произойдет потеря
мощности в результате глушения
двигателя или по какой-либо иной
причине, Вы все равно сможете
остановить автомобиль, прикладывая
к педали тормоза большее усилие,
чем обычно. Тормозной путь, однако,
станет длиннее.
Если не работает двигатель, то запас
тормозной мощности будет
последовательно уменьшаться при
каждом нажатии педали тормоза. Не
“качайте” педалью тормоза, если
нарушено действие системы усиления
тормозов.
“Качать” педалью тормоза можно
только при необходимости
поддержать управление автомобилем
на скользкой дороге.
ОСТОРОЖНО - Тормоза
• Не держите ногу на педали
тормоза во время движения. Это
приведет к чрезмерно высокой
температуре тормозов,
излишнему износу тормозных
накладок и колодок,
увеличенному тормозному пути.
• При спуске по длинному или
крутому склону перейдите на
пониженную передачу во
избежание непрерывного
применения тормозов.
Непрерывное торможение
приведет к перегреву тормозов
и может вызвать временную
потерю тормозных свойств.
• Мокрые тормоза могут ослабить
способность автомобиля
безопасно замедляться; также
возможен увод автомобиля в
сторону при торможении. Легкое
притормаживание показывает,
были ли тормоза повреждены
таким образом.
(Продолжение)
(Продолжение)
Всегда проверяйте тормоза
таким образом после
преодоления глубокого брода.
Чтобы высушить тормоза, слегка
притормаживайте, удерживая
безопасную переднюю скорость,
пока тормозная характеристика
не станет нормальной.
• Всегда перед тем, как
тронуться с места, проверяйте
положение педали тормоза и
педали акселератора. Если Вы
не проверили положение
педали акселератора и педали
тормоза перед поездкой, Вы
можете нажать педаль
акселератора вместо педали
тормоза. Это может привести к
серьезной аварии.

Управление автомобилем
24 5
E070101AUN

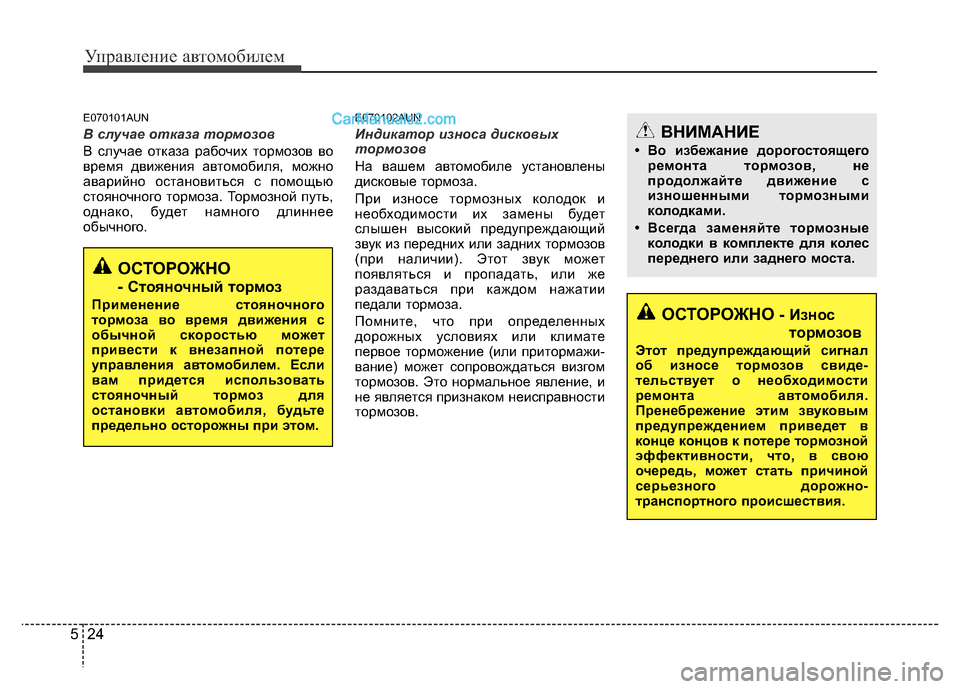

В случае отказа тормозов
В случае отказа рабочих тормозов во
время движения автомобиля, можно
аварийно остановиться с помощью
стояночного тормоза. Тормозной путь,
однако, будет намного длиннее
обычного.
E070102AUN
Индикатор износа дисковых
тормозов
На вашем автомобиле установлены
дисковые тормоза.
При износе тормозных колодок и
необходимости их замены будет
слышен высокий предупреждающий
звук из передних или задних тормозов
(при наличии). Этот звук может
появляться и пропадать, или же
раздаваться при каждом нажатии
педали тормоза.
Помните, что при определенных
дорожных условиях или климате
первое торможение (или притормажи-
вание) может сопровождаться визгом
тормозов. Это нормальное явление, и
не является признаком неисправности
тормозов.
ОСТОРОЖНО
- Стояночный тормоз
Применение стояночного
тормоза во время движения с
обычной скоростью может
привести к внезапной потере
управления автомобилем. Если
вам придется использовать
стояночный тормоз для
остановки автомобиля, будьте
предельно осторожны при этом.ОСТОРОЖНО - Износ
тормозов
Этот предупреждающий сигнал
об износе тормозов свиде-
тельствует о необходимости
ремонта автомобиля.
Пренебрежение этим звуковым
предупреждением приведет в
конце концов к потере тормозной
эффективности, что, в свою
очередь, может стать причиной
серьезного дорожно-
транспортного происшествия.
ВНИМАНИЕ
• Во избежание дорогостоящего
ремонта тормозов, не
продолжайте движение с
изношенными тормозными
колодками.
• Всегда заменяйте тормозные
колодки в комплекте для колес
переднего или заднего моста.

525
Управление автомобилем

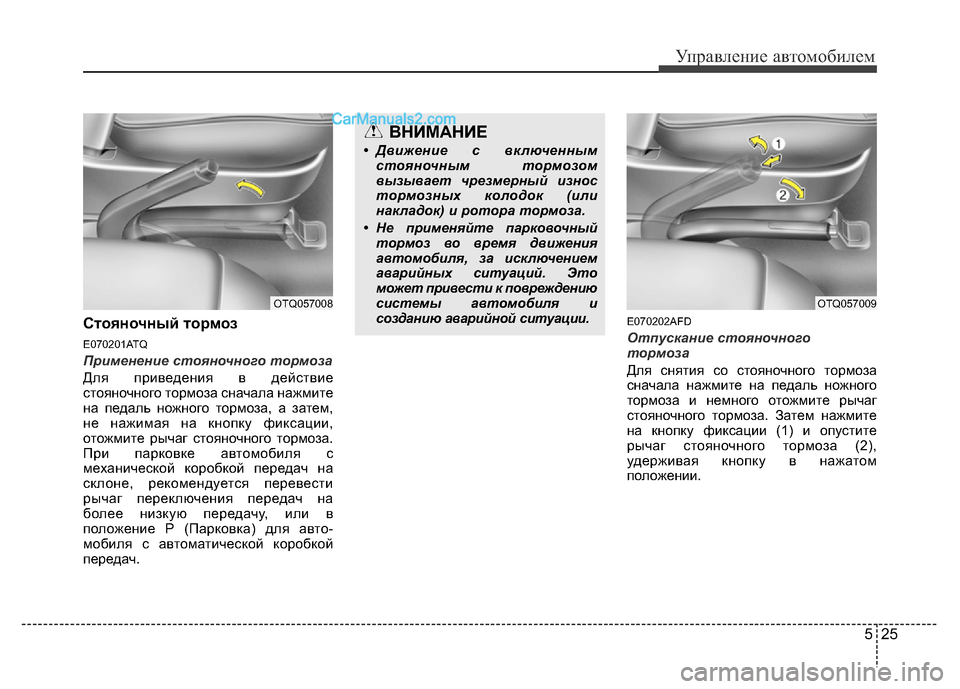

Стояночный тормоз
E070201ATQ
Применение стояночного тормоза
Для приведения в действие
стояночного тормоза сначала нажмите
на педаль ножного тормоза, а затем,
не нажимая на кнопку фиксации,
отожмите рычаг стояночного тормоза.
При парковке автомобиля с
механической коробкой передач на
склоне, рекомендуется перевести
рычаг переключения передач на
более низкую передачу, или в
положение Р (Парковка) для авто-
мобиля с автоматической коробкой
передач.
E070202AFD
Отпускание стояночного
тормоза
Для снятия со стояночного тормоза
сначала нажмите на педаль ножного
тормоза и немного отожмите рычаг
стояночного тормоза. Затем нажмите
на кнопку фиксации (1) и опустите
рычаг стояночного тормоза (2),
удерживая кнопку в нажатом
положении.
OTQ057008OTQ057009
ВНИМАНИЕ
• Движение с включенным
стояночным тормозом
вызывает чрезмерный износ
тормозных колодок (или
накладок) и ротора тормоза.
• Не применяйте парковочный
тормоз во время движения
автомобиля, за исключением
аварийных ситуаций. Это
может привести к повреждению
системы автомобиля и
созданию аварийной ситуации.

Управление автомобилем
26 5

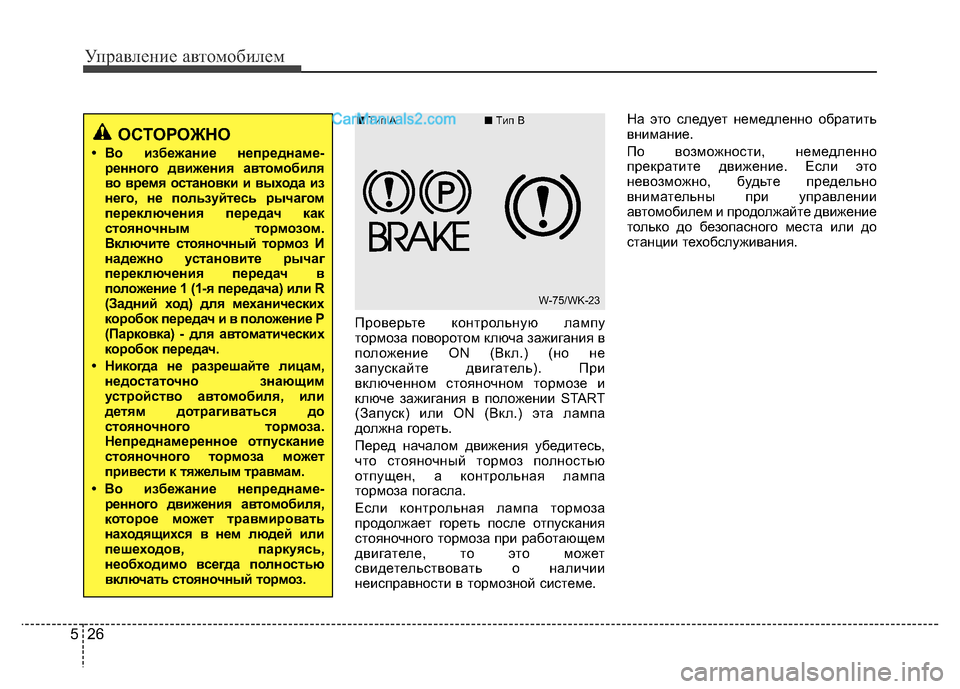

Проверьте контрольную лампу
тормоза поворотом ключа зажигания в
положение ON (Вкл.) (но не
запускайте двигатель). При
включенном стояночном тормозе и
ключе зажигания в положении START
(Запуск) или ON (Вкл.) эта лампа
должна гореть.
Перед началом движения убедитесь,
что стояночный тормоз полностью
отпущен, а контрольная лампа
тормоза погасла.
Если контрольная лампа тормоза
продолжает гореть после отпускания
стояночного тормоза при работающем
двигателе, то это может
свидетельствовать о наличии
неисправности в тормозной системе. На это следует немедленно обратить
внимание.
По возможности, немедленно
прекратите движение. Если это
невозможно, будьте предельно
внимательны при управлении
автомобилем и продолжайте движение
только до безопасного места или до
станции техобслуживания.
ОСТОРОЖНО
• Во избежание непреднаме-ренного движения автомобиля
во время остановки и выхода из
него, не пользуйтесь рычагом
переключения передач как
стояночным тормозом.
Включите стояночный тормоз И
надежно установите рычаг
переключения передач в
положение 1 (1-я передача) или R
(Задний ход) для механических
коробок передач и в положение P
(Парковка) - для автоматических
коробок передач.
• Никогда не разрешайте лицам,
недостаточно знающим
устройство автомобиля, или
детям дотрагиваться до
стояночного тормоза.
Непреднамеренное отпускание
стояночного тормоза может
привести к тяжелым травмам.
• Во избежание непреднаме
-ренного движения автомобиля,
которое может травмировать
находящихся в нем людей или
пешеходов, паркуясь,
необходимо всегда полностью
включать стояночный тормоз.
W-75/WK-23 ■ Tип A■ Tип B

527
Управление автомобилем
E070300AEN-EE

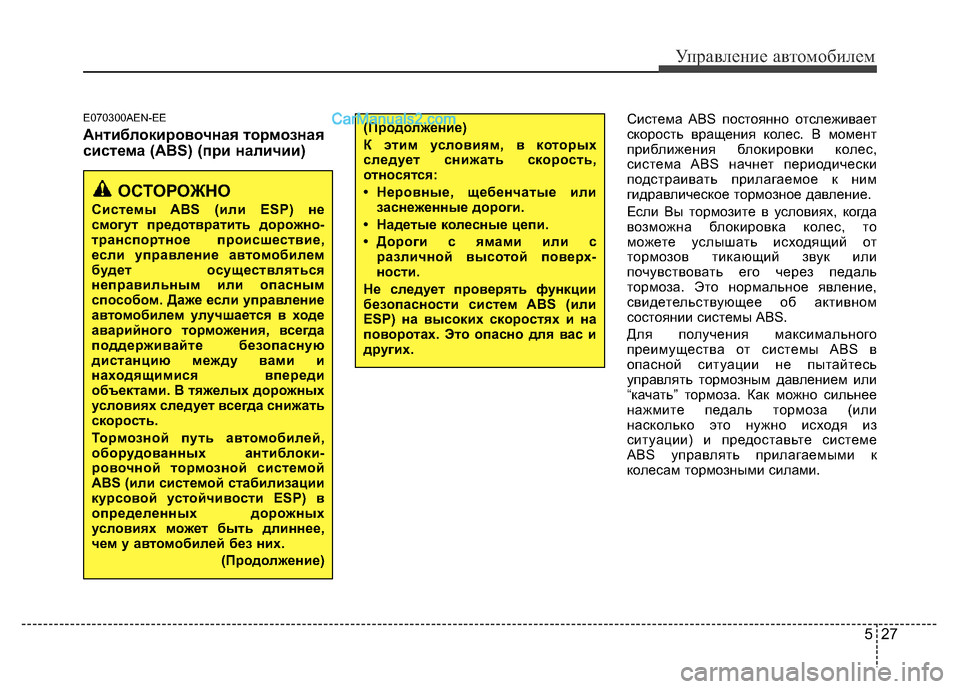

Антиблокировочная тормозная
система (ABS) (при наличии)
Система ABS постоянно отслеживает
скорость вращения колес. В момент
приближения блокировки колес,
система ABS начнет периодически
подстраивать прилагаемое к ним
гидравлическое тормозное давление.
Если Вы тормозите в условиях, когда
возможна блокировка колес, то
можете услышать исходящий от
тормозов тикающий звук или
почувствовать его через педаль
тормоза. Это нормальное явление,
свидетельствующее об активном
состоянии системы ABS.
Для получения максимального
преимущества от системы ABS в
опасной ситуации не пытайтесь
управлять тормозным давлением или
“качать” тормоза. Как можно сильнее
нажмите педаль тормоза (или
насколько это нужно исходя из
ситуации) и предоставьте системе
ABS управлять прилагаемыми к
колесам тормозными силами.
ОСТОРОЖНО
Системы ABS (или ESP) не
смогут предотвратить дорожно-
транспортное происшествие,
если управление автомобилем
будет осуществляться
неправильным или опасным
способом. Даже если управление
автомобилем улучшается в ходе
аварийного торможения, всегда
поддерживайте безопасную
дистанцию между вами и
находящимися впереди
объектами. В тяжелых дорожных
условиях следует всегда снижать
скорость.
Тормозной путь автомобилей,
оборудованных антиблоки-
ровочной тормозной системой
ABS (или системой стабилизации
курсовой устойчивости ESP) в
определенных дорожных
условиях может быть длиннее,
чем у автомобилей без них.
(Продолжение)
(Продолжение)
К этим условиям, в которых
следует снижать скорость,
относятся:
• Неровные, щебенчатые или
заснеженные дороги.
• Надетые колесные цепи.
• Дороги с ямами или с
различной высотой поверх
-ности.
Не сл
едует проверять функции
безопасности систем ABS (или
ESP) на высоких скоростях и на
поворотах. Это опасно для вас и
других.

Управление автомобилем
28 5

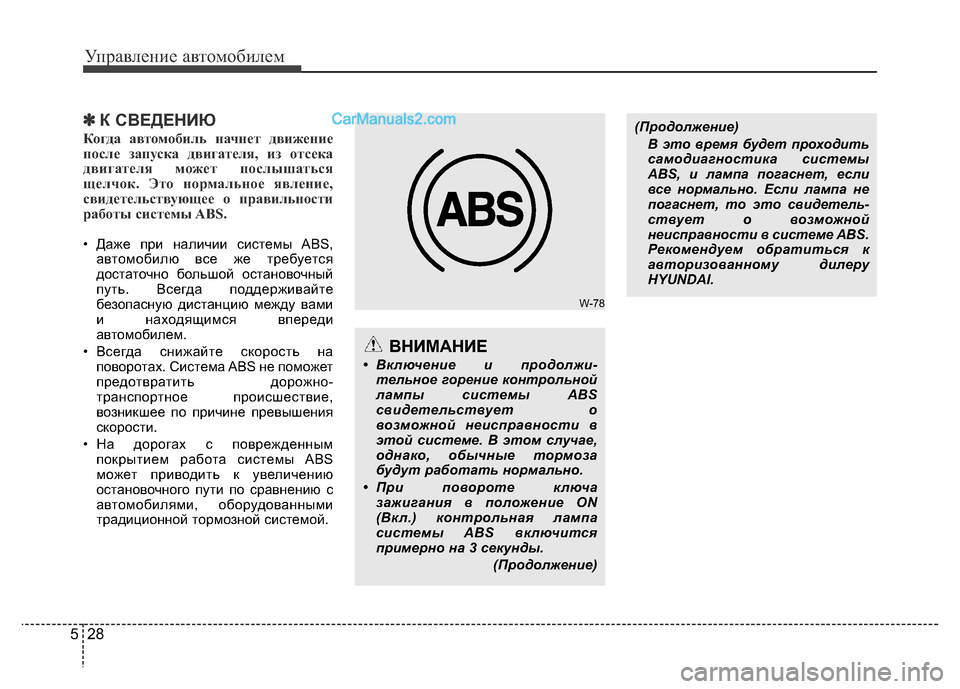

✽К СВЕДЕНИЮ
Когда автомобиль начнет движение
после запуска двигателя, из отсека
двигателя может послышаться
щелчок. Это нормальное явление,
свидетельствующее о правильности
работы системы ABS.
• Даже при наличии системы ABS,
автомобилю все же требуется
достаточно большой остановочный
путь. Всегда поддерживайте
безопасную дистанцию между вами
и находящимся впереди
автомобилем.
• Всегда снижайте скорость на
поворотах. Система ABS не поможет
предотвратить дорожно-
транспортное происшествие,
возникшее по причине превышения
скорости.
• На дорогах с поврежденным
покрытием работа системы ABS
может приводить к увеличению
остановочного пути по сравнению с
автомобилями, оборудованными
традиционной тормозной системой.
W-78
ВНИМАНИЕ
• Включение и продолжи-тельное горение контрольной
лампы системы ABS
свидетельствует о
возможной неисправности в
этой системе. В этом случае,
однако, обычные тормоза
будут работать нормально.
• При повороте ключа
зажигания в положение ON
(Вкл.) контрольная лампа
системы ABS включится
примерно на 3 секунды.
(Продолжение)
(Продолжение)
В это время будет проходить
самодиагностика системы
ABS, и лампа погаснет, если
все нормально. Если лампа не
погаснет, то это свидетель
-ствует о возможной
неисправности в системе ABS.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.

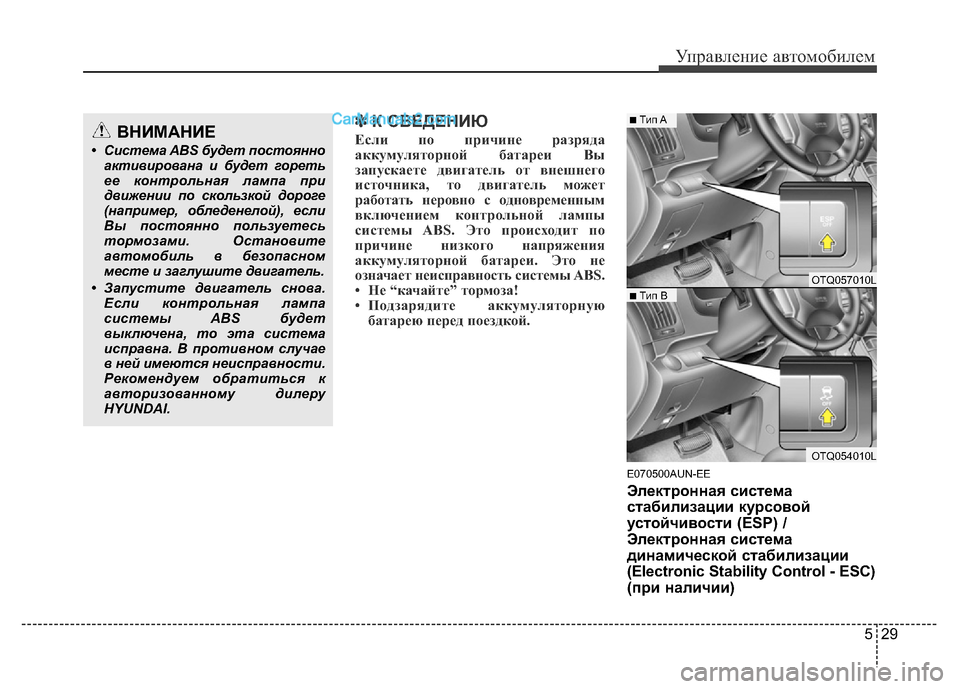

529
Управление автомобилем
✽К СВЕДЕНИЮ
Если по причине разряда
аккумуляторной батареи Вы
запускаете двигатель от внешнего
источника, то двигатель может
работать неровно с одновременным
включением контрольной лампы
системы ABS. Это происходит по
причине низкого напряжения
аккумуляторной батареи. Это не
означает неисправность системы ABS.
• Не “качайте” тормоза!
• Подзарядите аккумуляторную
батарею перед поездкой.
E070500AUN-EE
Электронная система
стабилизации курсовой
устойчивости (ESP) /
Электронная система
динамической стабилизации
(Electronic Stability Control - ESC)
(при наличии)
ВНИМАНИЕ
• Система ABS будет постоянно
активирована и будет гореть
ее контрольная лампа при
движении по скользкой дороге
(например, обледенелой), если
Вы постоянно пользуетесь
тормозами. Остановите
автомобиль в безопасном
месте и заглушите двигатель.
• Запустите двигатель снова.
Если контрольная лампа
системы ABS будет
выключена, то эта система
исправна. В противном случае
в ней имеются неисправности.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.
OTQ057010L
OTQ054010L
■ Tип B
■ Tип A
