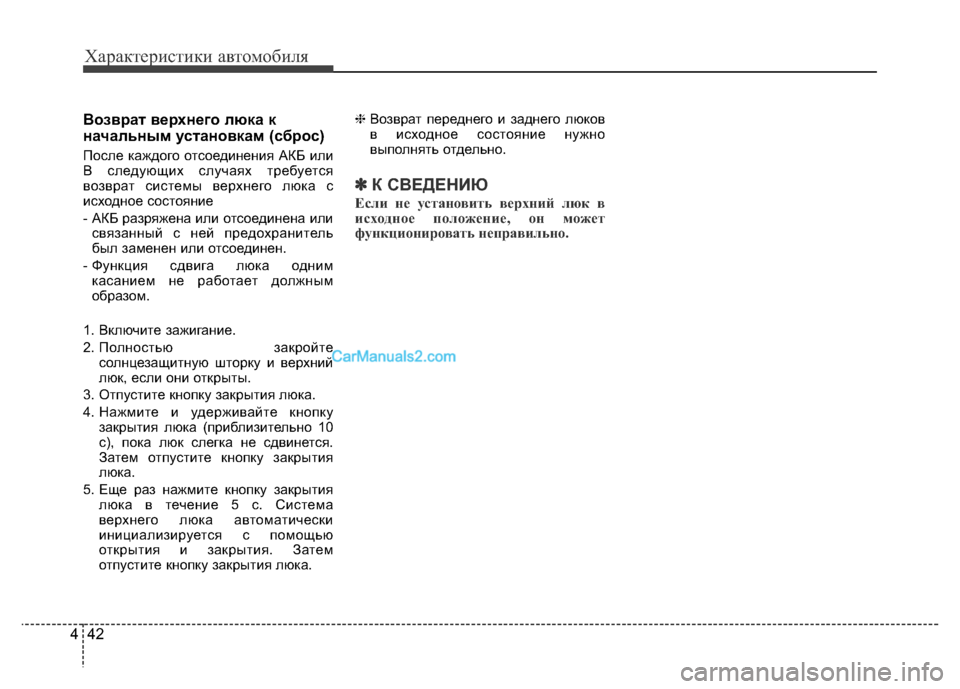

Характеристики автомобиля
42 4
Возврат верхнего люка к
начальным установкам (сброс)
После каждого отсоединения АКБ или
В следующих случаях требуется
возврат системы верхнего люка с
исходное состояние
- АКБ разряжена или отсоединена или
связанный с ней предохранитель
был заменен или отсоединен.
- Функция сдвига люка одним
касанием не работает должным
образом.
1. Включите зажигание.
2. Полностью закройте
солнцезащитную шторку и верхний
люк, если они открыты.
3. Отпустите кнопку закрытия люка.
4. Нажмите и удерживайте кнопку
закрытия люка (приблизительно 10
с), пока люк слегка не сдвинется.
Затем отпустите кнопку закрытия
люка.
5. Еще раз нажмите кнопку закрытия
люка в течение 5 с. Система
верхнего люка автоматически
инициализируется с помощью
открытия и закрытия. Затем
отпустите кнопку закрытия люка.❈Возврат переднего и заднего люков
в исходное состояние нужно
выполнять отдельно.
✽К СВЕДЕНИЮ
Если не установить верхний люк в
исходное положение, он может
функционировать неправильно.

443

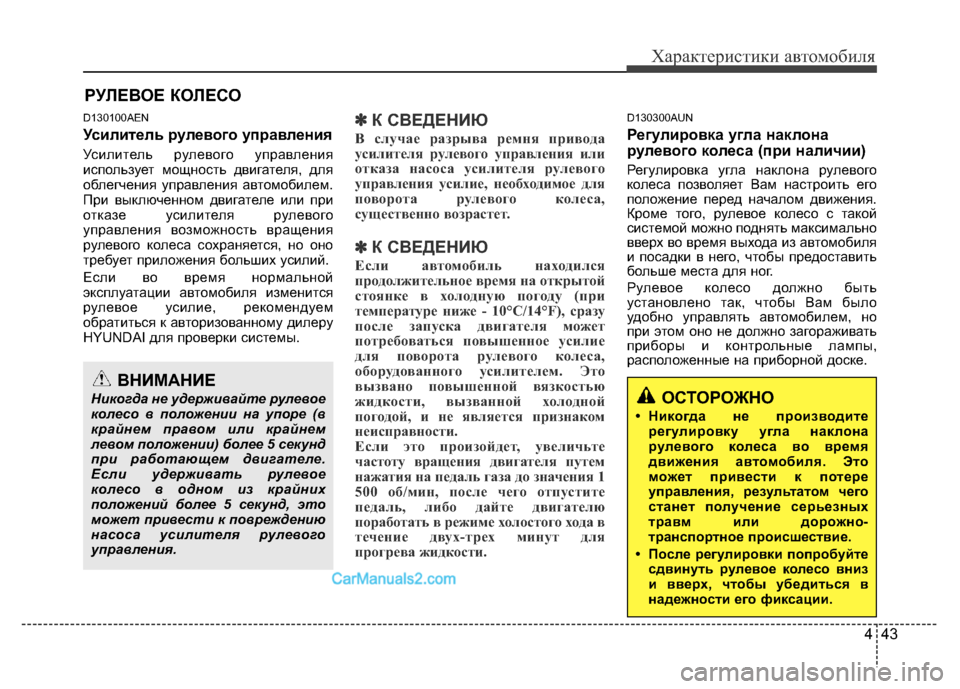

Характеристики автомобиля
РУЛЕВОЕ КОЛЕСО
D130100AEN
Усилитель рулевого управления
Усилитель рулевого управления
использует мощность двигателя, для
облегчения управления автомобилем.
При выключенном двигателе или при
отказе усилителя рулевого
управления возможность вращения
рулевого колеса сохраняется, но оно
требует приложения больших усилий.
Если во время нормальной
эксплуатации автомобиля изменится
рулевое усилие, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
✽К СВЕДЕНИЮ
В случае разрыва ремня привода
усилителя рулевого управления или
отказа насоса усилителя рулевого
управления усилие, необходимое для
поворота рулевого колеса,
существенно возрастет.
✽К СВЕДЕНИЮ
Если автомобиль находился
продолжительное время на открытой
стоянке в холодную погоду (при
температуре ниже - 10°С/14°F), сразу
после запуска двигателя может
потребоваться повышенное усилие
для поворота рулевого колеса,
оборудованного усилителем. Это
вызвано повышенной вязкостью
жидкости, вызванной холодной
погодой, и не является признаком
неисправности.
Если это произойдет, увеличьте
частоту вращения двигателя путем
нажатия на педаль газа до значения 1
500 об/мин, после чего отпустите
педаль, либо дайте двигателю
поработать в режиме холостого хода в
течение двух-трех минут для
прогрева жидкости.
D130300AUN
Регулировка угла наклона
рулевого колеса (при наличии)
Регулировка угла наклона рулевого
колеса позволяет Вам настроить его
положение перед началом движения.
Кроме того, рулевое колесо с такой
системой можно поднять максимально
вверх во время выхода из автомобиля
и посадки в него, чтобы предоставить
больше места для ног.
Рулевое колесо должно быть
установлено так, чтобы Вам было
удобно управлять автомобилем, но
при этом оно не должно загораживать
приборы и контрольные лампы,
расположенные на приборной доске.
ВНИМАНИЕ
Никогда не удерживайте рулевое
колесо в положении на упоре (в
крайнем правом или крайнем
левом положении) более 5 секунд
при работающем двигателе.
Если удерживать рулевое
колесо в одном из крайних
положений более 5 секунд, это
может привести к повреждению
насоса усилителя рулевого
управления.ОСТОРОЖНО
• Никогда не производите
регулировку угла наклона
рулевого колеса во время
движения автомобиля. Это
может привести к потере
управления, результатом чего
станет получение серьезных
травм или дорожно-
транспортное происшествие.
• После регулировки попробуйте
сдвинуть рулевое колесо вниз
и вверх, чтобы убедиться в
надежности его фиксации.

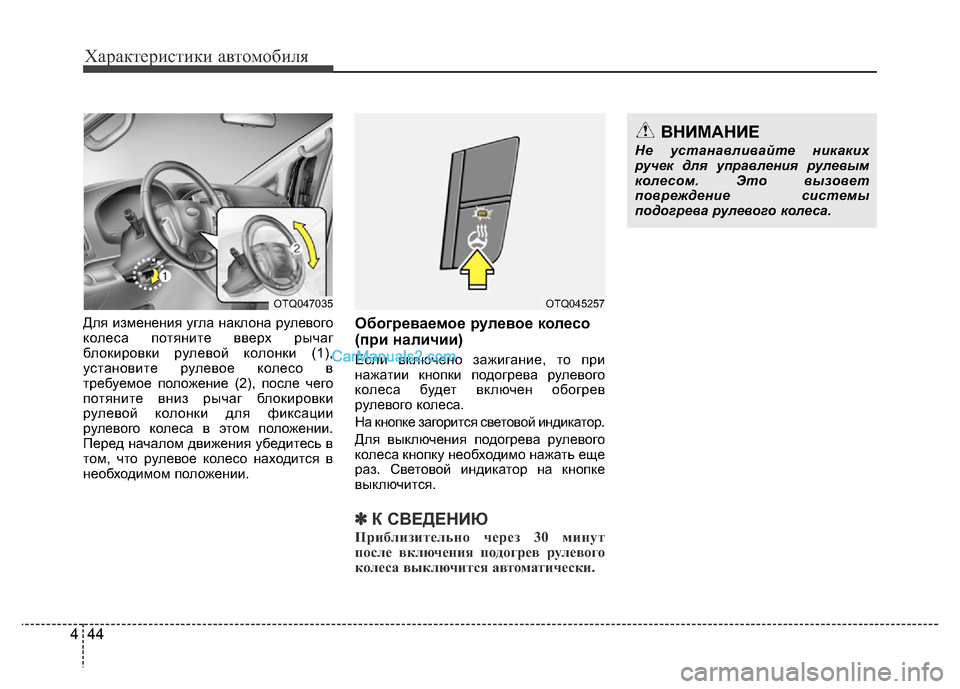

Характеристики автомобиля
44 4
Для изменения угла наклона рулевого
колеса потяните вверх рычаг
блокировки рулевой колонки (1),
установите рулевое колесо в
требуемое положение (2), после чего
потяните вниз рычаг блокировки
рулевой колонки для фиксации
рулевого колеса в этом положении.
Перед началом движения убедитесь в
том, что рулевое колесо находится в
необходимом положении.Обогреваемое рулевое колесо
(при наличии)
Если включено зажигание, то при
нажатии кнопки подогрева рулевого
колеса будет включен обогрев
рулевого колеса.
На кнопке загорится световой индикатор.
Для выключения подогрева рулевого
колеса кнопку необходимо нажать еще
раз. Световой индикатор на кнопке
выключится.
✽К СВЕДЕНИЮ
Приблизительно через 30 минут
после включения подогрев рулевого
колеса выключится автоматически.
OTQ047035OTQ045257
ВНИМАНИЕ
Не устанавливайте никаких
ручек для управления рулевым
колесом. Это вызовет
повреждение системы
подогрева рулевого колеса.

445

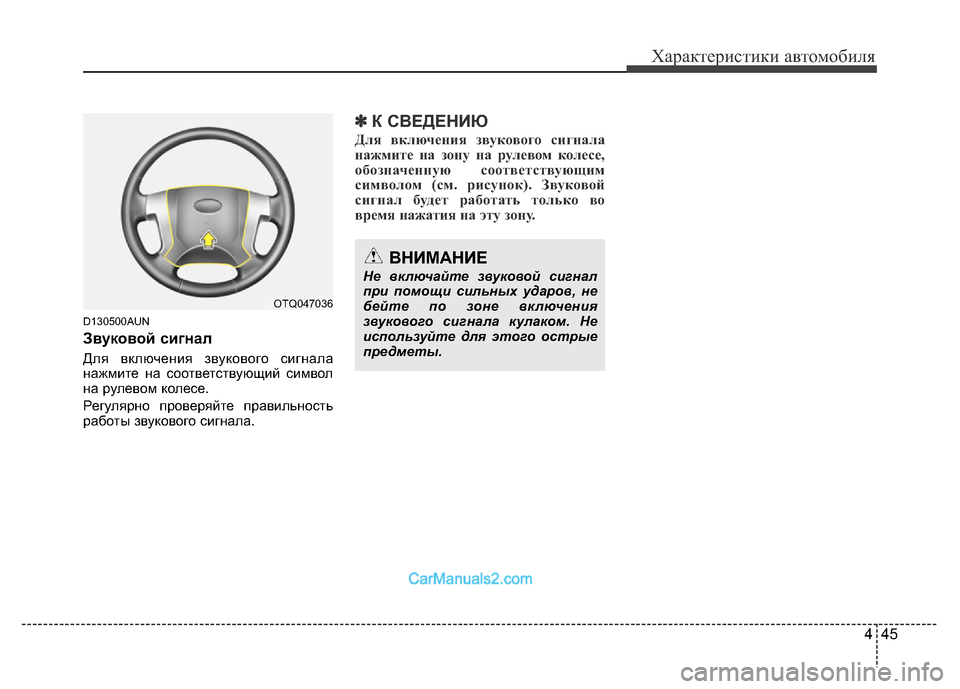

Характеристики автомобиля
D130500AUN
Звуковой сигнал
Для включения звукового сигнала
нажмите на соответствующий символ
на рулевом колесе.
Регулярно проверяйте правильность
работы звукового сигнала.
✽К СВЕДЕНИЮ
Для включения звукового сигнала
нажмите на зону на рулевом колесе,
обозначенную соответствующим
символом (см. рисунок). Звуковой
сигнал будет работать только во
время нажатия на эту зону.
ВНИМАНИЕ
Не включайте звуковой сигнал
при помощи сильных ударов, не
бейте по зоне включения
звукового сигнала кулаком. Не
используйте для этого острые
предметы.
OTQ047036

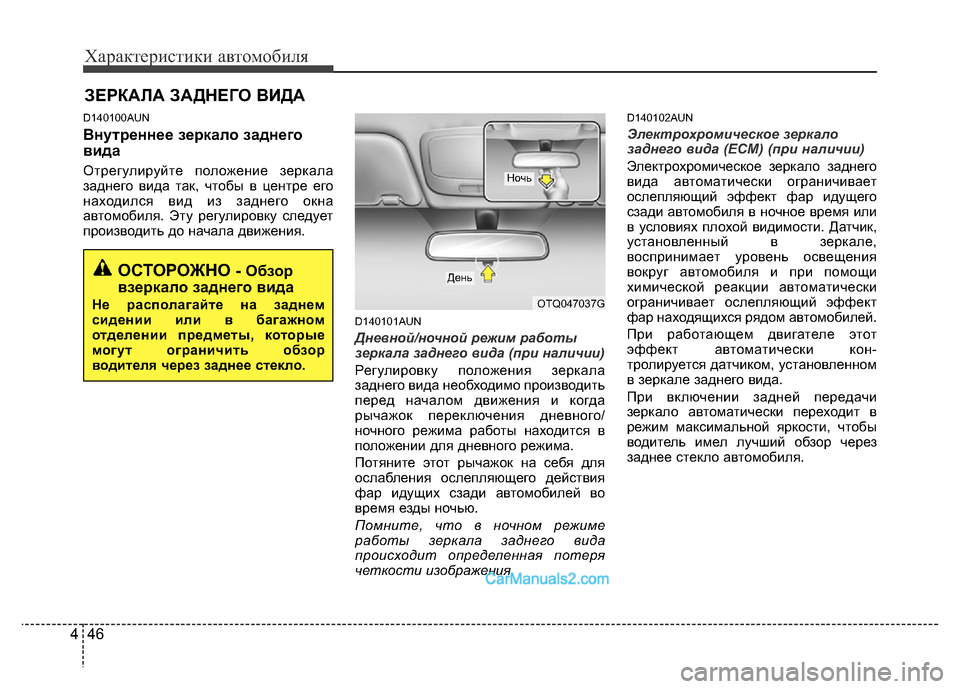

Характеристики автомобиля
46 4
D140100AUN
Внутреннее зеркало заднего
вида
Отрегулируйте положение зеркала
заднего вида так, чтобы в центре его
находился вид из заднего окна
автомобиля. Эту регулировку следует
производить до начала движения.
D140101AUN
Дневной/ночной режим работы
зеркала заднего вида (при наличии)
Регулировку положения зеркала
заднего вида необходимо производить
перед началом движения и когда
рычажок переключения дневного/
ночного режима работы находится в
положении для дневного режима.
Потяните этот рычажок на себя для
ослабления ослепляющего действия
фар идущих сзади автомобилей во
время езды ночью.
Помните, что в ночном режиме
работы зеркала заднего вида
происходит определенная потеря
четкости изображения.
D140102AUN
Электрохромическое зеркало
заднего вида (ECM) (при наличии)
Электрохромическое зеркало заднего
вида автоматически ограничивает
ослепляющий эффект фар идущего
сзади автомобиля в ночное время или
в условиях плохой видимости. Датчик,
установленный в зеркале,
воспринимает уровень освещения
вокруг автомобиля и при помощи
химической реакции автоматически
ограничивает ослепляющий эффект
фар находящихся рядом автомобилей.
При работающем двигателе этот
эффект автоматически кон-
тролируется датчиком, установленном
в зеркале заднего вида.
При включении задней передачи
зеркало автоматически переходит в
режим максимальной яркости, чтобы
водитель имел лучший обзор через
заднее стекло автомобиля.
ЗЕРКАЛА ЗАДНЕГО ВИДА
OTQ047037G
Дeнь
Нoчь
ОСТОРОЖНО - Обзор
взеркало заднего вида
Не располагайте на заднем
сидении или в багажном
отделении предметы, которые
могут ограничить обзор
водителя через заднее стекло.

447

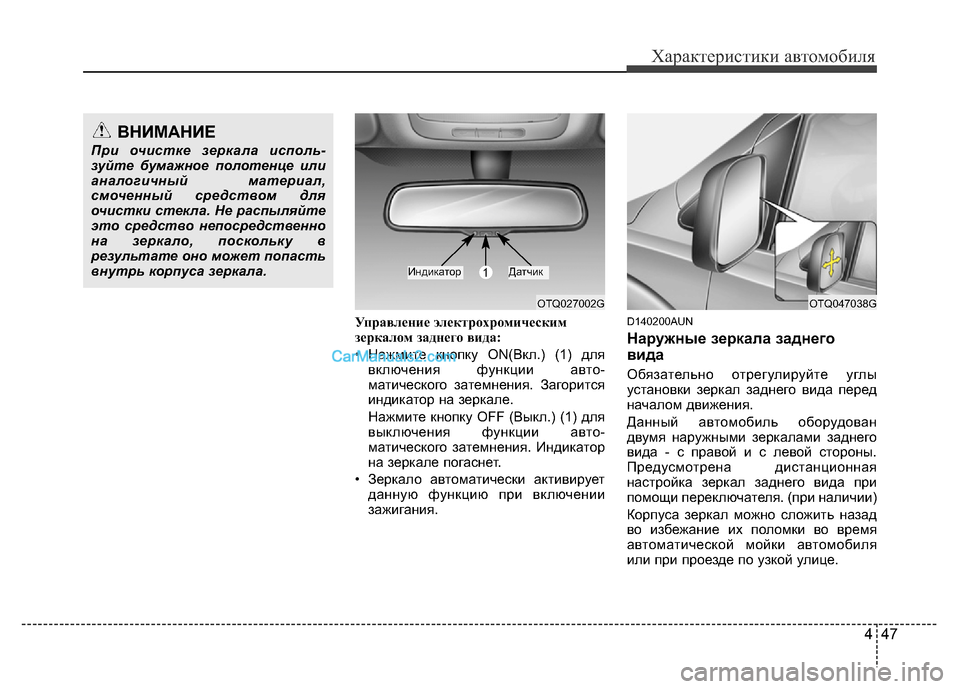

Характеристики автомобиля
Управление электрохромическим
зеркалом заднего вида:
• Нажмите кнопку ON(Вкл.) (1) для
включения функции авто-
матического затемнения. Загорится
индикатор на зеркале.
Нажмите кнопку OFF (Выкл.) (1) для
выключения функции авто-
матического затемнения. Индикатор
на зеркале погаснет.
• Зеркало автоматически активирует
данную функцию при включении
зажигания.D140200AUN
Наружные зеркала заднего
вида
Обязательно отрегулируйте углы
установки зеркал заднего вида перед
началом движения.
Данный автомобиль оборудован
двумя наружными зеркалами заднего
вида - с правой и с левой стороны.
Предусмотрена дистанционная
настройка зеркал заднего вида при
помощи переключателя. (при наличии)
Корпуса зеркал можно сложить назад
во избежание их поломки во время
автоматической мойки автомобиля
или при проезде по узкой улице.
ВНИМАНИЕ
При очистке зеркала исполь-зуйте бумажное полотенце или
аналогичный материал,
смоченный средством для
очистки стекла. Не распыляйте
это средство непосредственно
на зеркало, поскольку в
результате оно может попасть
внутрь корпуса зеркала.
OTQ027002G
1ИндикатоpДатчик
OTQ047038G

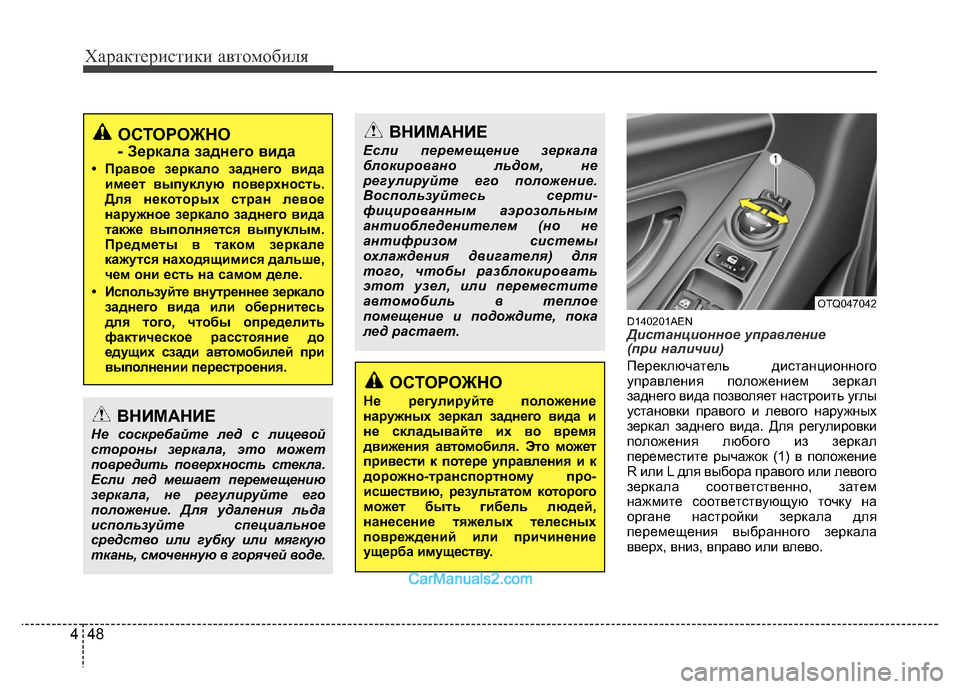

Характеристики автомобиля
48 4
D140201AENДистанционное управление
(при наличии)
Переключатель дистанционного
управления положением зеркал
заднего вида позволяет настроить углы
установки правого и левого наружных
зеркал заднего вида. Для регулировки
положения любого из зеркал
переместите рычажок (1) в положение
R или L для выбора правого или левого
зеркала соответственно, затем
нажмите соответствующую точку на
органе настройки зеркала для
перемещения выбранного зеркала
вверх, вниз, вправо или влево.
ОСТОРОЖНО
- Зеркала заднего вида
• Правое зеркало заднего вида
имеет выпуклую поверхность.
Для некоторых стран левое
наружное зеркало заднего вида
также выполняется выпуклым.
Предметы в таком зеркале
кажутся находящимися дальше,
чем они есть на самом деле.
• Используйте внутреннее зеркало
заднего вида или обернитесь
для того, чтобы определить
фактическое расстояние до
едущих сзади автомобилей при
выполнении перестроения.
ВНИМАНИЕ
Не соскребайте лед с лицевой
стороны зеркала, это может
повредить поверхность стекла.
Если лед мешает перемещению
зеркала, не регулируйте его
положение. Для удаления льда
используйте специальное
средство или губку или мягкую
ткань, смоченную в горячей воде.
ВНИМАНИЕ
Если перемещение зеркала
блокировано льдом, не
регулируйте его положение.
Воспользуйтесь серти
-фицированным аэрозольным
антиобледенителем (но не
антифризом системы
охлаждения двигателя) для
того, чтобы разблокировать
этот узел, или переместите
автомобиль в теплое
помещение и подождите, пока
лед растает.
ОСТОРОЖНО
Не регулируйте положение
наружных зеркал заднего вида и
не складывайте их во время
движения автомобиля. Это может
привести к потере управления и к
дорожно-транспортному про
-исшествию, результатом которого
может быть гибель людей,
нанесение тяжелых телесных
повреждений или причинение
ущерба имуществу.
OTQ047042

449

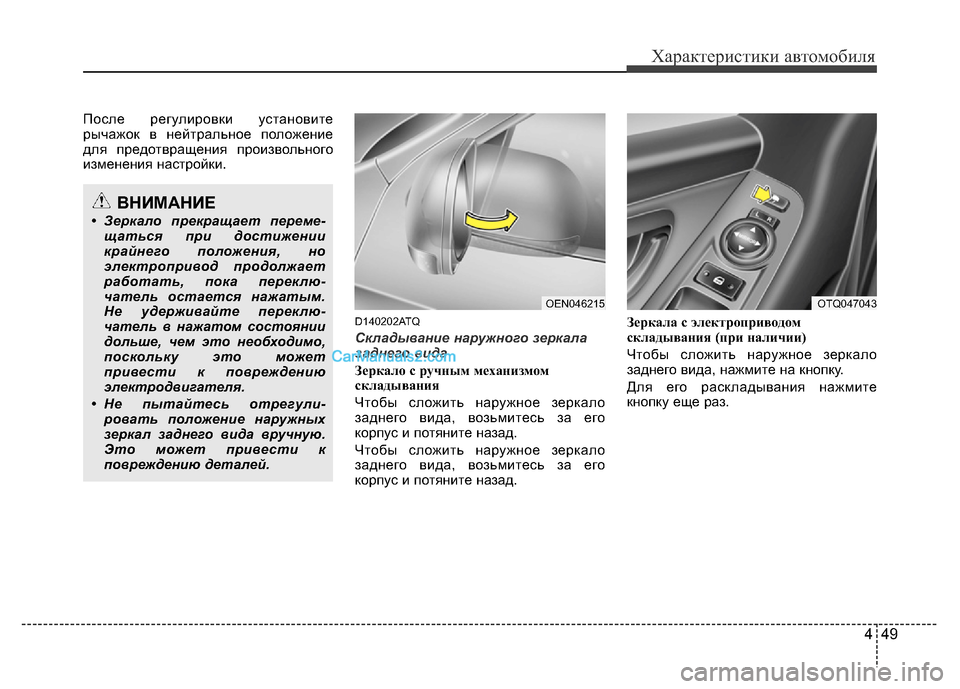

Характеристики автомобиля
После регулировки установите
рычажок в нейтральное положение
для предотвращения произвольного
изменения настройки.
D140202ATQ
Складывание наружного зеркала
заднего вида
Зеркало с ручным механизмом
складывания
Чтобы сложить наружное зеркало
заднего вида, возьмитесь за его
корпус и потяните назад.
Чтобы сложить наружное зеркало
заднего вида, возьмитесь за его
корпус и потяните назад.Зеркала с электроприводом
складывания (при наличии)
Чтобы сложить наружное зеркало
заднего вида, нажмите на кнопку.
Для его раскладывания нажмите
кнопку еще раз.
ВНИМАНИЕ
• Зеркало прекращает переме-щаться при достижении
крайнего положения, но
электропривод продолжает
работать, пока переклю
-чатель остается нажатым.
Не удерживайте переклю-чатель в нажатом состоянии
дольше, чем это необходимо,
поскольку это может
привести к повреждению
электродвигателя.
• Не пытайтесь отрегули
-ровать положение наружных
зеркал заднего вида вручную.
Это может привести к
повреждению деталей.
OEN046215OTQ047043
