2016 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

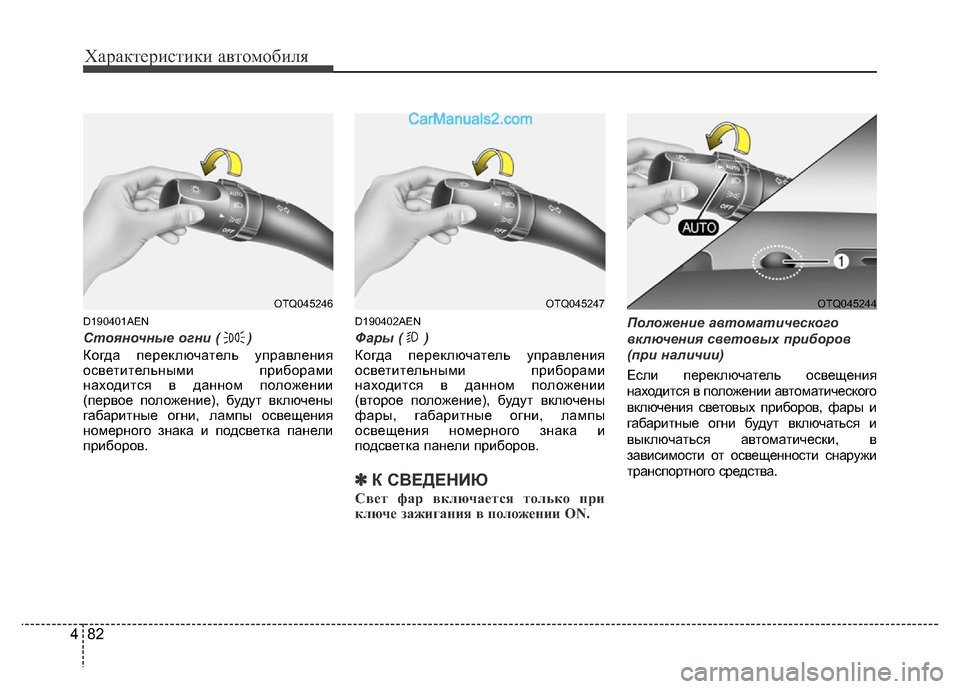

Характеристики автомобиля
82 4
D190401AEN
Стояночные огни ( )
Когда переключатель управления
осветительными приборами
находится в данном положении
(первое положение), будут включены
габаритные огни, лампы освещения
номерного знака и подсветка панели
приборов.
D190402AEN
Фары ( )
Когда переключатель управления
осветительными приборами
находится в данном положении
(второе положение), будут включены
фары, габаритные огни, лампы
освещения номерного знака и
подсветка панели приборов.
✽К СВЕДЕНИЮ
Свет фар включается только при
ключе зажигания в положении ON.
Положение автоматического
включения световых приборов
(при наличии)
Если переключатель освещения
находится в положении автоматического
включения световых приборов, фары и
габаритные огни будут включаться и
выключаться автоматически, в
зависимости от освещенности снаружи
транспортного средства.
OTQ045246OTQ045247OTQ045244

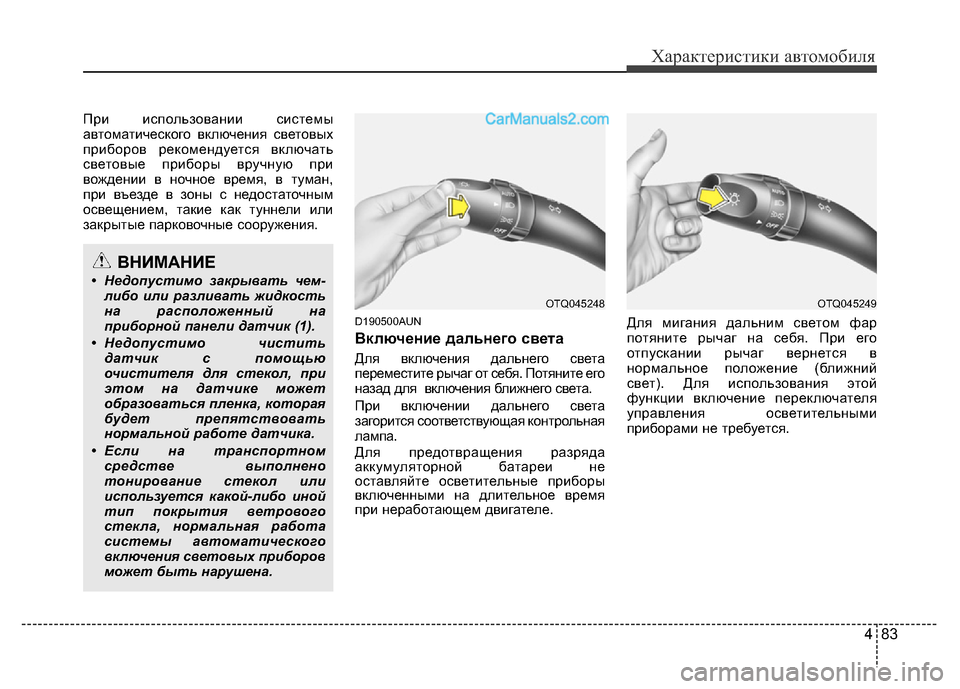

483
Характеристики автомобиля
При использовании системы
автоматического включения световых
приборов рекомендуется включать
световые приборы вручную при
вождении в ночное время, в туман,
при въезде в зоны с недостаточным
освещением, такие как туннели или
закрытые парковочные сооружения.
D190500AUN
Включение дальнего света
Для включения дальнего света
переместите рычаг от себя. Потяните его
назад для включения ближнего света.
При включении дальнего света
загорится соответствующая контрольная
лампа.
Для предотвращения разряда
аккумуляторной батареи не
оставляйте осветительные приборы
включенными на длительное время
при неработающем двигателе. Для мигания дальним светом фар
потяните рычаг на себя. При его
отпускании рычаг вернется в
нормальное положение (ближний
свет). Для использования этой
функции включение переключателя
управления осветительными
приборами не требуется.
OTQ045248OTQ045249
ВНИМАНИЕ
• Недопустимо закрывать чем-
либо или разливать жидкость
на расположенный на
приборной панели датчик (1).
• Недопустимо чистить
датчик с помощью
очистителя для стекол, при
этом на датчике может
образоваться пленка, которая
будет препятствовать
нормальной работе датчика.
• Если на транспортном
средстве выполнено
тонирование стекол или
используется какой-либо иной
тип покрытия ветрового
стекла, нормальная работа
системы автоматического
включения световых приборов
может быть нарушена.

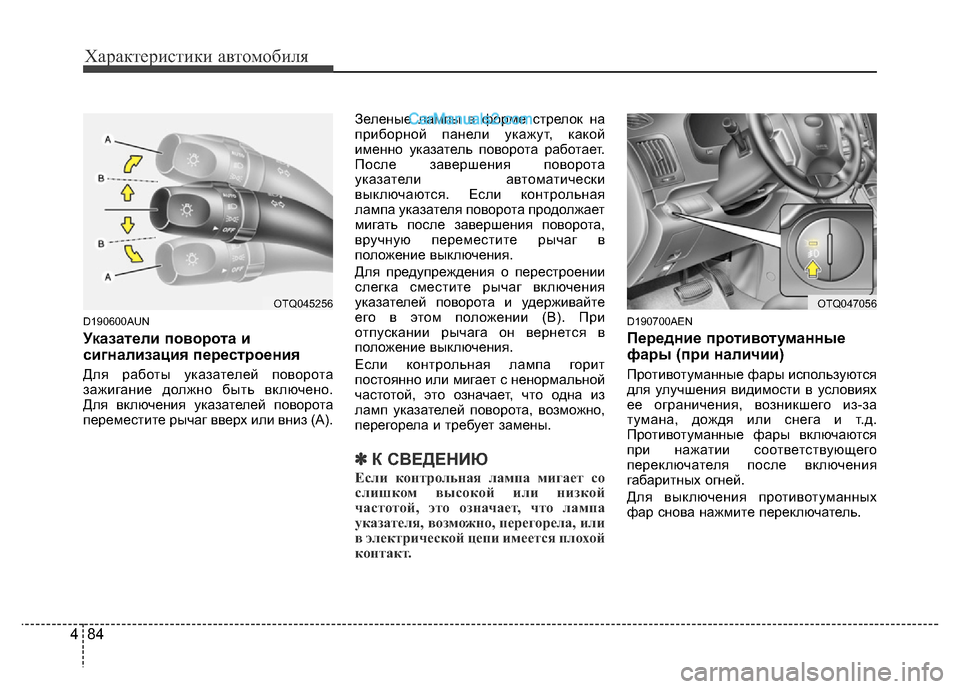

Характеристики автомобиля
84 4
D190600AUN
Указатели поворота и
сигнализация перестроения
Для работы указателей поворота
зажигание должно быть включено.
Для включения указателей поворота
переместите рычаг вверх или вниз (А). Зеленые лампы в форме стрелок на
приборной панели укажут, какой
именно указатель поворота работает.
После завершения поворота
указатели автоматически
выключаются. Если контрольная
лампа указателя поворота продолжает
мигать после завершения поворота,
вручную переместите рычаг в
положение выключения.
Для предупреждения о перестроении
слегка сместите рычаг включения
указателей поворота и удерживайте
его в этом положении (В). При
отпускании рычага он вернется в
положение выключения.
Если контрольная лампа горит
постоянно или мигает с ненормальной
частотой, это означает, что одна из
ламп указателей поворота, возможно,
перегорела и требует замены.
✽К СВЕДЕНИЮ
Если контрольная лампа мигает со
слишком высокой или низкой
частотой, это означает, что лампа
указателя, возможно, перегорела, или
в электрической цепи имеется плохой
контакт.
D190700AEN
Передние противотуманные
фары (при наличии)
Противотуманные фары используются
для улучшения видимости в условиях
ее ограничения, возникшего из-за
тумана, дождя или снега и т.д.
Противотуманные фары включаются
при нажатии соответствующего
переключателя после включения
габаритных огней.
Для выключения противотуманных
фар снова нажмите переключатель.
OTQ047056OTQ045256

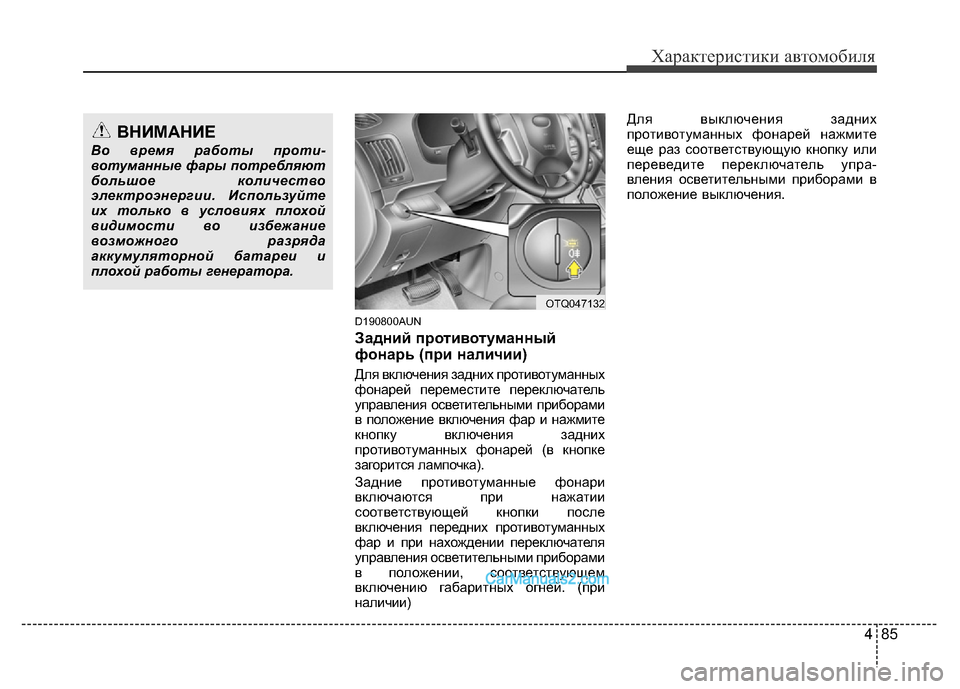

485
Характеристики автомобиля
D190800AUN
Задний противотуманный
фонарь (при наличии)
Для включения задних противотуманных
фонарей переместите переключатель
управления осветительными приборами
в положение включения фар и нажмите
кнопку включения задних
противотуманных фонарей (в кнопке
загорится лампочка).
Задние противотуманные фонари
включаются при нажатии
соответствующей кнопки после
включения передних противотуманных
фар и при нахождении переключателя
управления осветительными приборами
в положении, соответствующем
включению габаритных огней. (при
наличии)Для выключения задних
противотуманных фонарей нажмите
еще раз соответствующую кнопку или
переведите переключатель упра-
вления осветительными приборами в
положение выключения.
ВНИМАНИЕ
Во время работы проти-вотуманные фары потребляют
большое количество
электроэнергии. Используйте
их только в условиях плохой
видимости во избежание
возможного разряда
аккумуляторной батареи и
плохой работы генератора.
OTQ047132

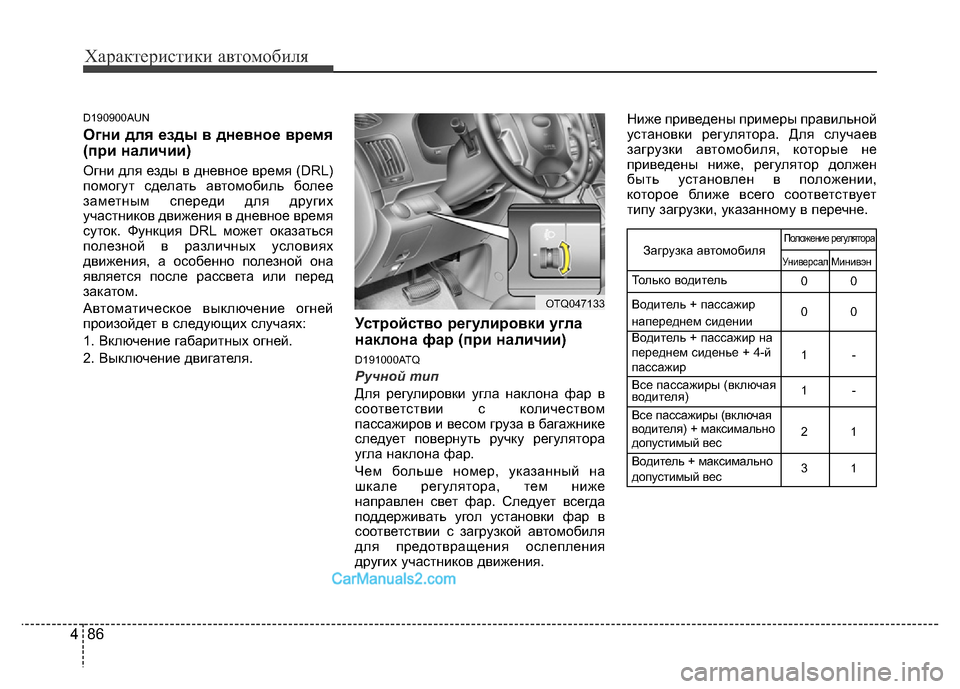

Характеристики автомобиля
86 4
D190900AUN
Огни для езды в дневное время
(при наличии)
Огни для езды в дневное время (DRL)
помогут сделать автомобиль более
заметным спереди для других
участников движения в дневное время
суток. Функция DRL может оказаться
полезной в различных условиях
движения, а особенно полезной она
является после рассвета или перед
закатом.
Автоматическое выключение огней
произойдет в следующих случаях:
1. Включение габаритных огней.
2. Выключение двигателя.
Устройство регулировки угла
наклона фар (при наличии)
D191000ATQ
Pучнoй тип
Для регулировки угла наклона фар в
соответствии с количеством
пассажиров и весом груза в багажнике
следует повернуть ручку регулятора
угла наклона фар.
Чем больше номер, указанный на
шкале регулятора, тем ниже
направлен свет фар. Следует всегда
поддерживать угол установки фар в
соответствии с загрузкой автомобиля
для предотвращения ослепления
других участников движения.Ниже приведены примеры правильной
установки регулятора. Для случаев
загрузки автомобиля, которые не
приведены ниже, регулятор должен
быть установлен в положении,
которое ближе всего соответствует
типу загрузки, указанному в перечне.
Загрузка автомобиля
Только водитель
Водитель + пассажир
напереднем сидении
Водитель + пассажир на
переднем сиденье + 4-й
пассажир
Все пассажиры (включая
водителя)
Все пассажиры (включая
водителя) + максимально
допустимый вес
Водитель + максимально
допустимый весУниверсалМинивэн
00
00
1-
1-
21
31
Положение регулятора
OTQ047133

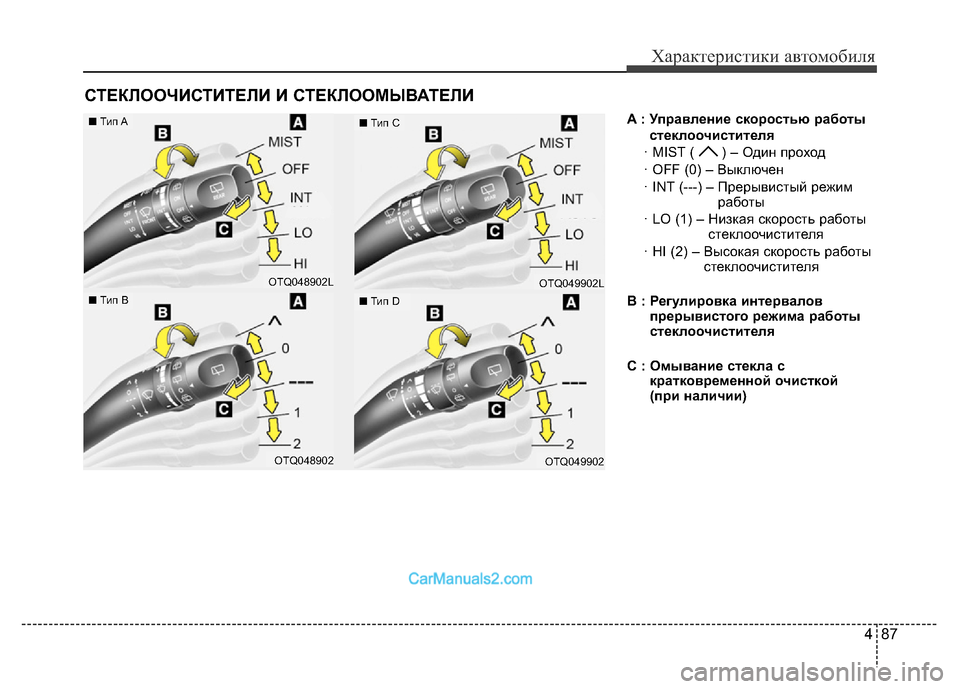

487
Характеристики автомобиля
A : Управление скоростью работы
стеклоочистителя
· MIST ( ) – Один проход
· OFF (0) – Выключен
· INT (---) – Прерывистый режим
работы
· LO (1) – Низкая скорость работы
стеклоочистителя
· HI (2) – Высокая скорость работы
стеклоочистителя
B : Регулировка интервалов
прерывистого режима работы
стеклоочистителя
C : Омывание стекла с
кратковременной очисткой
(при наличии)
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ
OTQ048902
OTQ048902L
■Тип A
■Тип B
OTQ049902
OTQ049902L
■Тип C
■Тип D

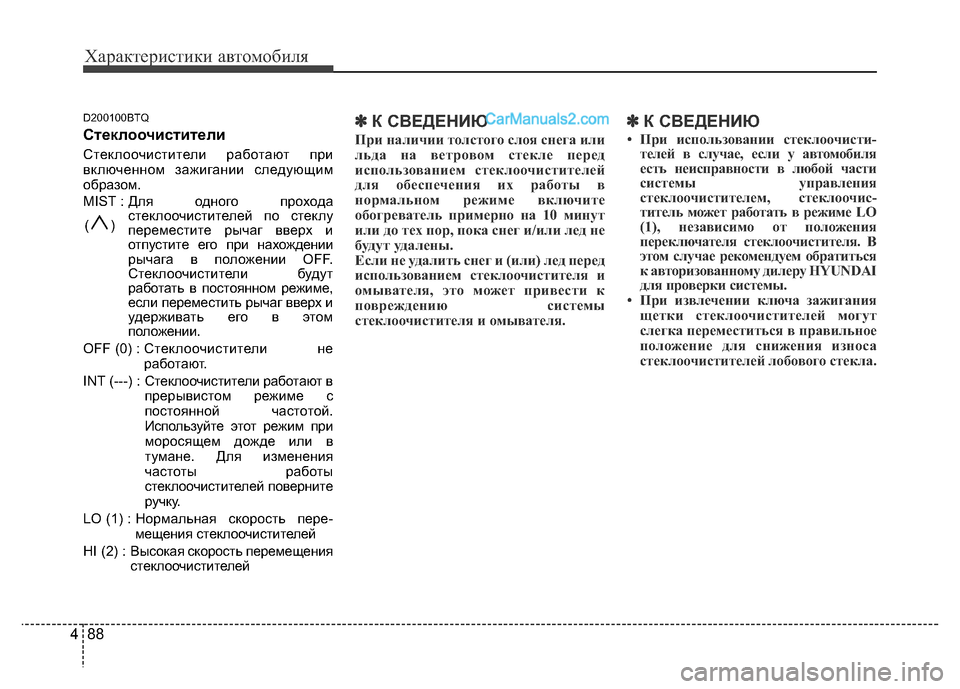

Характеристики автомобиля
88 4
D200100BTQ
Стеклоочистители
Стеклоочистители работают при
включенном зажигании следующим
образом.
MIST : Для одного прохода
стеклоочистителей по стеклу
переместите рычаг вверх и
отпустите его при нахождении
рычага в положении OFF.
Стеклоочистители будут
работать в постоянном режиме,
если переместить рычаг вверх и
удерживать его в этом
положении.
OFF (0) : Стеклоочистители не
работают.
INT (---) : Стеклоочистители работают в
прерывистом режиме с
постоянной частотой.
Используйте этот режим при
моросящем дожде или в
тумане. Для изменения
частоты работы
стеклоочистителей поверните
ручку.
LO (1) : Нормальная скорость пере-
мещения стеклоочистителей
HI (2) : Высокая скорость перемещения
стеклоочистителей
✽К СВЕДЕНИЮ
При наличии толстого слоя снега или
льда на ветровом стекле перед
использованием стеклоочистителей
для обеспечения их работы в
нормальном режиме включите
обогреватель примерно на 10 минут
или до тех пор, пока снег и/или лед не
будут удалены.
Если не удалить снег и (или) лед перед
использованием стеклоочистителя и
омывателя, это может привести к
повреждению системы
стеклоочистителя и омывателя.
✽К СВЕДЕНИЮ
• При использовании стеклоочисти-
телей в случае, если у автомобиля
есть неисправности в любой части
системы управления
стеклоочистителем, стеклоочис-
титель может работать в режиме LO
(1), независимо от положения
переключателя стеклоочистителя. В
этом случае рекомендуем обратиться
к авторизованному дилеру HYUNDAI
для проверки системы.
• При извлечении ключа зажигания
щетки стеклоочистителей могут
слегка переместиться в правильное
положение для снижения износа
стеклоочистителей лобового стекла.
()

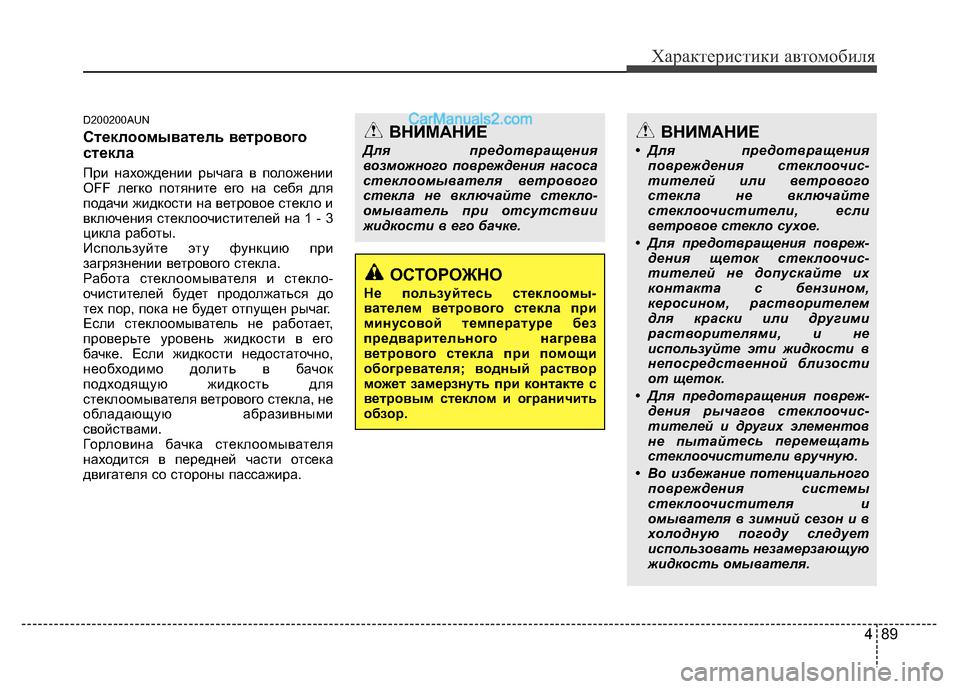

489
Характеристики автомобиля
D200200AUN
Стеклоомыватель ветрового
стекла
При нахождении рычага в положении
OFF легко потяните его на себя для
подачи жидкости на ветровое стекло и
включения стеклоочистителей на 1 - 3
цикла работы.
Используйте эту функцию при
загрязнении ветрового стекла.
Работа стеклоомывателя и стекло-
очистителей будет продолжаться до
тех пор, пока не будет отпущен рычаг.
Если стеклоомыватель не работает,
проверьте уровень жидкости в его
бачке. Если жидкости недостаточно,
необходимо долить в бачок
подходящую жидкость для
стеклоомывателя ветрового стекла, не
обладающую абразивными
свойствами.
Горловина бачка стеклоомывателя
находится в передней части отсека
двигателя со стороны пассажира.
ВНИМАНИЕ
Для предотвращения
возможного повреждения насоса
стеклоомывателя ветрового
стекла не включайте стекло-
омыватель при отсутствии
жидкости в его бачке.
ОСТОРОЖНО
Не пользуйтесь стеклоомы-
вателем ветрового стекла при
минусовой температуре без
предварительного нагрева
ветрового стекла при помощи
обогревателя; водный раствор
может замерзнуть при контакте с
ветровым стеклом и ограничить
обзор.
ВНИМАНИЕ
• Для предотвращения
повреждения стеклоочис-тителей или ветрового
стекла не включайте
стеклоочистители, если
ветровое стекло сухое.
• Для предотвращения повреж
-дения щеток стеклоочис-тителей не допускайте их
контакта с бензином,
керосином, растворителем
для краски или другими
растворителями, и не
используйте эти жидкости в
непосредственной близости
от щеток.
• Для предотвращения повреж
-дения рычагов стеклоочис-тителей и других элементов
не пытайтесь перемещать
стеклоочистители вручную.
• Во избежание потенциального
повреждения системы
стеклоочистителя и
омывателя в зимний сезон и в
холодную погоду следует
использовать незамерзающую
жидкость омывателя.
