Техническое обслуживание
6 7

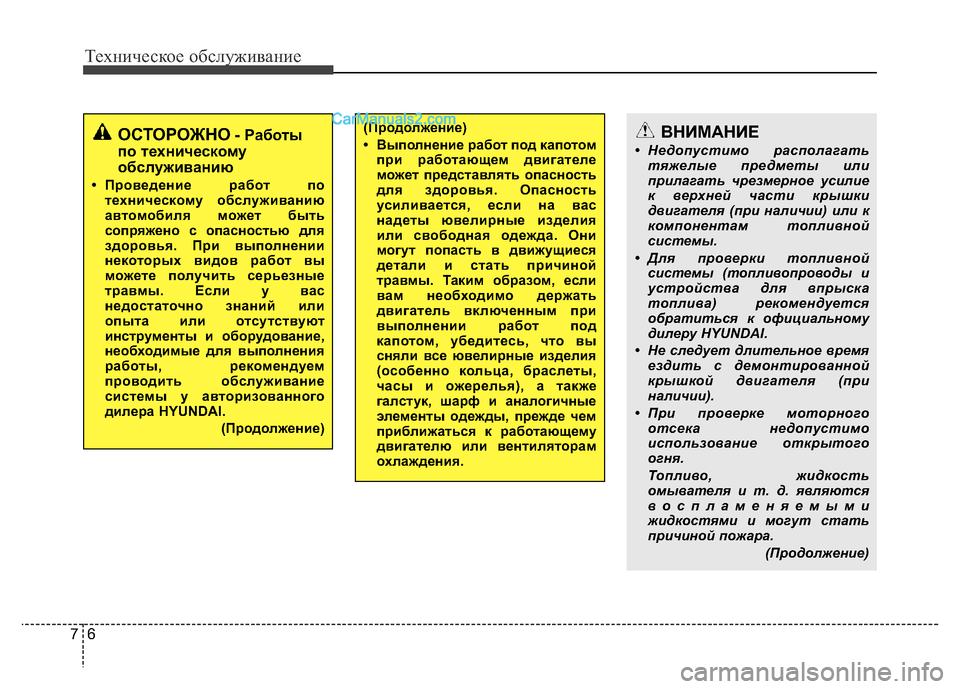

ОСТОРОЖНО- Работы
по техническому
обслуживанию
• Проведение работ по
техническому обслуживанию
автомобиля может быть
сопряжено с опасностью для
здоровья. При выполнении
некоторых видов работ вы
можете получить серьезные
травмы. Если у вас
недостаточно знаний или
опыта или отсутствуют
инструменты и оборудование,
необходимые для выполнения
работы, рекомендуем
проводить обслуживание
системы у авторизованного
дилера HYUNDAI.
(Продолжение)
(Продолжение)
• Выполнение работ под капотом
при работающем двигателе
может представлять опасность
для здоровья. Опасность
усиливается, если на вас
надеты ювелирные изделия
или свободная одежда. Они
могут попасть в движущиеся
детали и стать причиной
травмы. Таким образом, если
вам необходимо держать
двигатель включенным при
выполнении работ под
капотом, убедитесь, что вы
сняли все ювелирные изделия
(особенно кольца, браслеты,
часы и ожерелья), а также
галстук, шарф и аналогичные
элементы одежды, прежде чем
приближаться к работающему
двигателю или вентиляторам
охлаждения.ВНИМАНИЕ
• Недопустимо располагать
тяжелые предметы или
прилагать чрезмерное усилие
к верхней части крышки
двигателя (при наличии) или к
компонентам топливной
системы.
• Для проверки топливной
системы (топливопроводы и
устройства для впрыска
топлива) рекомендуется
обратиться к официальному
дилеру HYUNDAI.
• Не следует длительное время
ездить с демонтированной
крышкой двигателя (при
наличии).
• При проверке моторного
отсека недопустимо
использование открытого
огня.
Топливо, жидкость
омывателя и т. д. являются
воспламеняемыми
жидкостями и могут стать
причиной пожара.
(Продолжение)

77
Техническое обслуживание
G020300ATQ

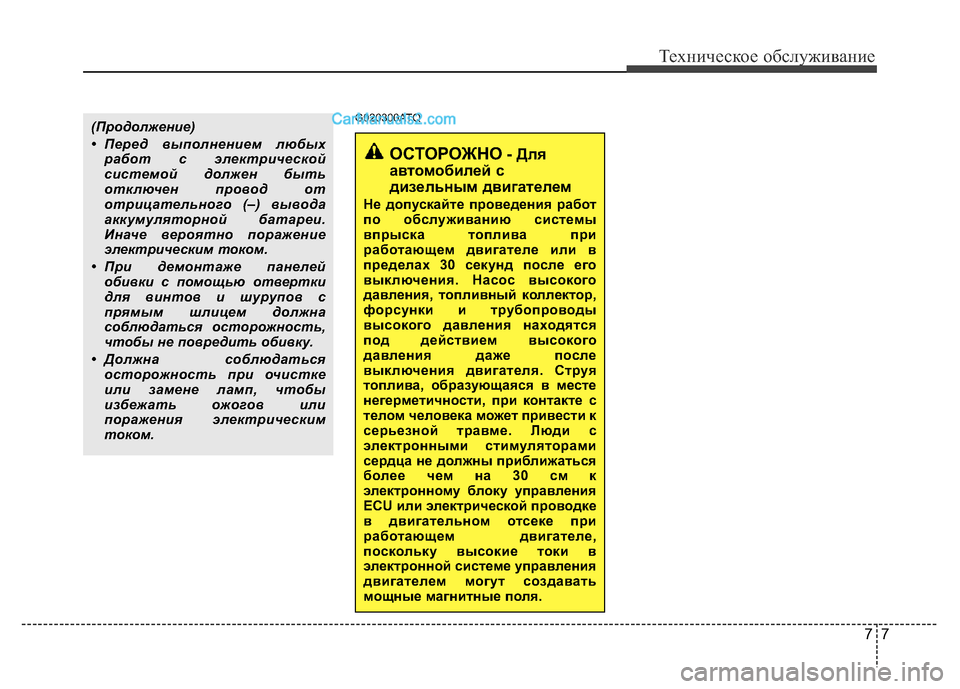

ОСТОРОЖНО- Для
автомобилей с
дизельным двигателем
Не допускайте проведения работ
по обслуживанию системы
впрыска топлива при
работающем двигателе или в
пределах 30 секунд после его
выключения. Насос высокого
давления, топливный коллектор,
форсунки и трубопроводы
высокого давления находятся
под действием высокого
давления даже после
выключения двигателя. Струя
топлива, образующаяся в месте
негерметичности, при контакте с
телом человека может привести к
серьезной травме. Люди с
электронными стимуляторами
сердца не должны приближаться
более чем на 30 см к
электронному блоку управления
ECU или электрической проводке
в двигательном отсеке при
работающем двигателе,
поскольку высокие токи в
электронной системе управления
двигателем могут создавать
мощные магнитные поля.
(Продолжение)
• Перед выполнением любых
работ с электрической
системой должен быть
отключен провод от
отрицательного (–) вывода
аккумуляторной батареи.
Иначе вероятно поражение
электрическим током.
• При демонтаже панелей
обивки с помощью отвертки
для винтов и шурупов с
прямым шлицем должна
соблюдаться осторожность,
чтобы не повредить обивку.
• Должна соблюдаться
осторожность при очистке
или замене ламп, чтобы
избежать ожогов или
поражения электрическим
током.

Техническое обслуживание
8 7

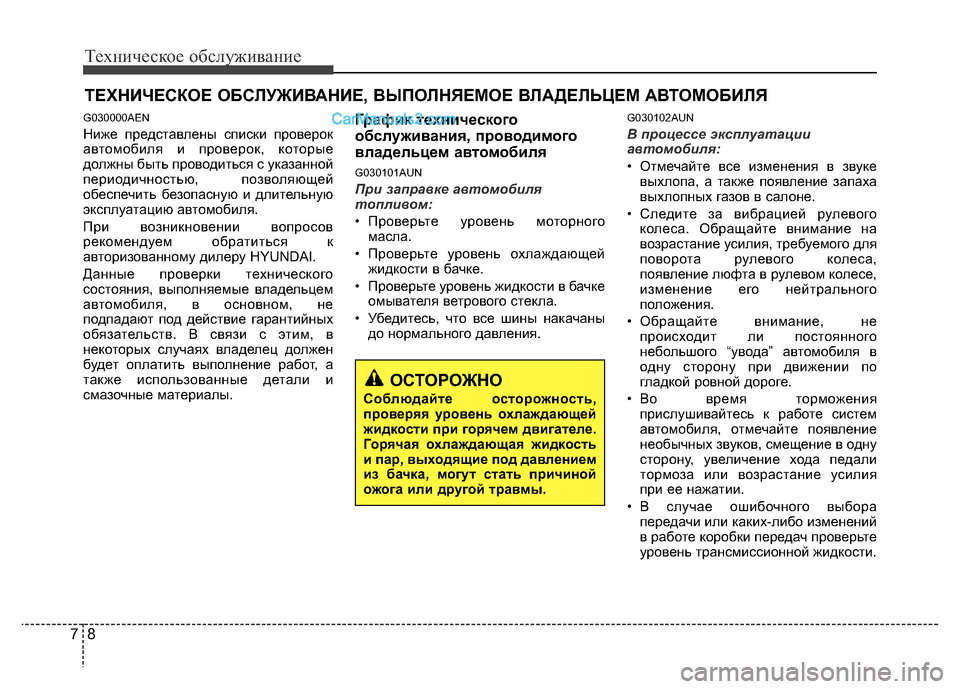

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
G030000AEN
Ниже представлены списки проверок
автомобиля и проверок, которые
должны быть проводиться с указанной
периодичностью, позволяющей
обеспечить безопасную и длительную
эксплуатацию автомобиля.
При возникновении вопросов
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
Данные проверки технического
состояния, выполняемые владельцем
автомобиля, в основном, не
подпадают под действие гарантийных
обязательств. В связи с этим, в
некоторых случаях владелец должен
будет оплатить выполнение работ, а
также использованные детали и
смазочные материалы.График технического
обслуживания, проводимого
владельцем автомобиля
G030101AUN
При заправке автомобиля
топливом:
• Проверьте уровень моторного
масла.
• Проверьте уровень охлаждающей
жидкости в бачке.
• Проверьте уровень жидкости в бачке
омывателя ветрового стекла.
• Убедитесь, что все шины накачаны
до нормального давления.
G030102AUN
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в звуке
выхлопа, а также появление запаха
выхлопных газов в салоне.
• Следите за вибрацией рулевого
колеса. Обращайте внимание на
возрастание усилия, требуемого для
поворота рулевого колеса,
появление люфта в рулевом колесе,
изменение его нейтрального
положения.
• Обращайте внимание, не
происходит ли постоянного
небольшого “увода” автомобиля в
одну сторону при движении по
гладкой ровной дороге.
• Во время торможения
прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в одну
сторону, увеличение хода педали
тормоза или возрастание усилия
при ее нажатии.
• В случае ошибочного выбора
передачи или каких-либо изменений
в работе коробки передач проверьте
уровень трансмиссионной жидкости.
ОСТОРОЖНО
Соблюдайте осторожность,
проверяя уровень охлаждающей
жидкости при горячем двигателе.
Горячая охлаждающая жидкость
и пар, выходящие под давлением
из бачка, могут стать причиной
ожога или другой травмы.

79
Техническое обслуживание
• Проверьте работу автоматической
коробки передач в режиме “P”
(парковка).
• Проверьте работу стояночного
тормоза.
• Убедитесь в отсутствии следов
утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности).
G030103AUN
Не реже одного раза в месяц:
• Проверьте уровень охлаждающей
жидкости в расширительном бачке.
• Проверьте работу всех внешних
осветительных приборов, включая
стоп-сигналы, указатели поворота и
лампы аварийной сигнализации.
• Проверьте давление воздуха во всех
шинах, включая запасное колесо.
G030104AUN
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие утечек
и повреждений.
• Проверьте работу омывателя и
стеклоочистителя ветрового стекла.
Очистите щетки стеклоочистителя
куском чистой ткани, смоченной
промывочной жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные
трубы, кожухи и хомуты.
• Убедитесь в отсутствии износа и
правильном функционировании
поясно-плечевых ремней
безопасности.
• Убедитесь в отсутствии износа шин
и нормальной затяжке гаек
крепления колес.
G030105AUN-EU
Не реже одного раз в год:
• Прочистите дренажные отверстия в
кузове и дверях автомобиля.
• Смажьте петли и ограничители
открытия дверей, а также петли
капота.
• Смажьте замки и защелки дверей и
капота.
• Смажьте резиновые уплотнители
дверей.
• Перед началом теплого времени
года проверьте систему
кондиционирования воздуха.
• Проверьте уровень жидкости
усилителя рулевого управления.
• Проверьте состояние и смажьте
механические элементы управления
автоматической коробки передач.
• Очистите аккумуляторную батарею
и ее клеммы.
• Проверьте уровень тормозной
жидкости.

Техническое обслуживание
10 7

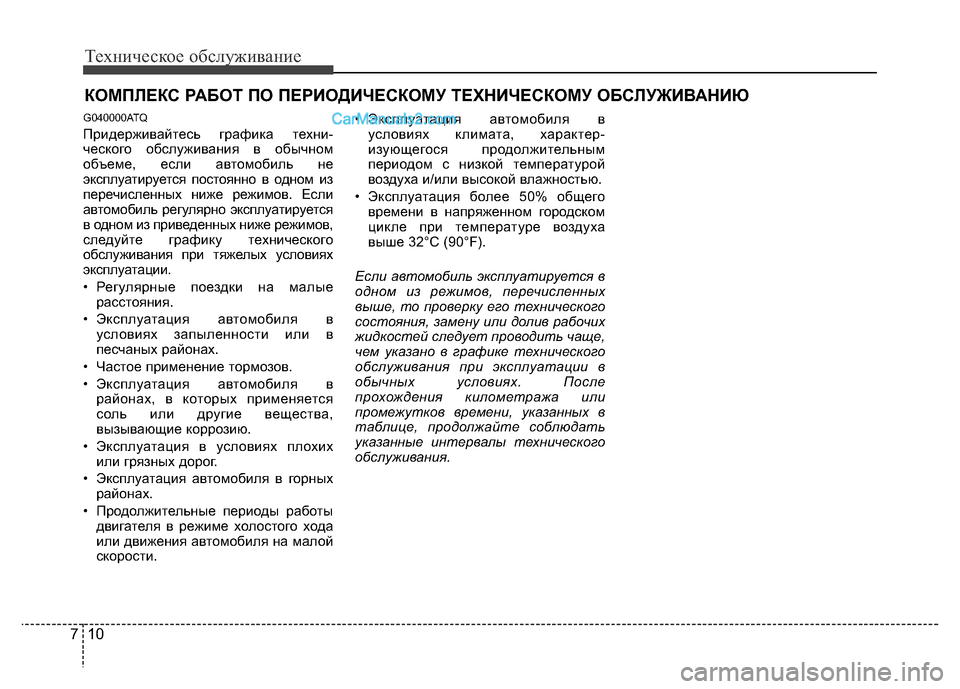

КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G040000ATQ
Придерживайтесь графика техни-
ческого обслуживания в обычном
объеме, если автомобиль не
эксплуатируется постоянно в одном из
перечисленных ниже режимов. Если
автомобиль регулярно эксплуатируется
в одном из приведенных ниже режимов,
следуйте графику технического
обслуживания при тяжелых условиях
эксплуатации.
• Регулярные поездки на малые
расстояния.
• Эксплуатация автомобиля в
условиях запыленности или в
песчаных районах.
• Частое применение тормозов.
• Эксплуатация автомобиля в
районах, в которых применяется
соль или другие вещества,
вызывающие коррозию.
• Эксплуатация в условиях плохих
или грязных дорог.
• Эксплуатация автомобиля в горных
районах.
• Продолжительные периоды работы
двигателя в режиме холостого хода
или движения автомобиля на малой
скорости.• Эксплуатация автомобиля в
условиях климата, характер-
изующегося продолжительным
периодом с низкой температурой
воздуха и/или высокой влажностью.
• Эксплуатация более 50% общего
времени в напряженном городском
цикле при температуре воздуха
выше 32°C (90°F).
Если автомобиль эксплуатируется в
одном из режимов, перечисленных
выше, то проверку его технического
состояния, замену или долив рабочих
жидкостей следует проводить чаще,
чем указано в графике технического
обслуживания при эксплуатации в
обычных условиях. После
прохождения километража или
промежутков времени, указанных в
таблице, продолжайте соблюдать
указанные интервалы технического
обслуживания.

711
Техническое обслуживание
G040100FTQ
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
1: Отрегулировать генератор переменного тока, рулевой механизм с гидроусилителем (и приводной ремень водяного насоса), а также
приводной ремень кондиционера воздуха (при наличии).
Проверить, после чего, при необходимости, отремонтировать или заменить.
*
2: Проверка уровня масла в двигателе и отсутствия утечек через каждые 500 км (350 миль) или перед продолжительной поездкой.

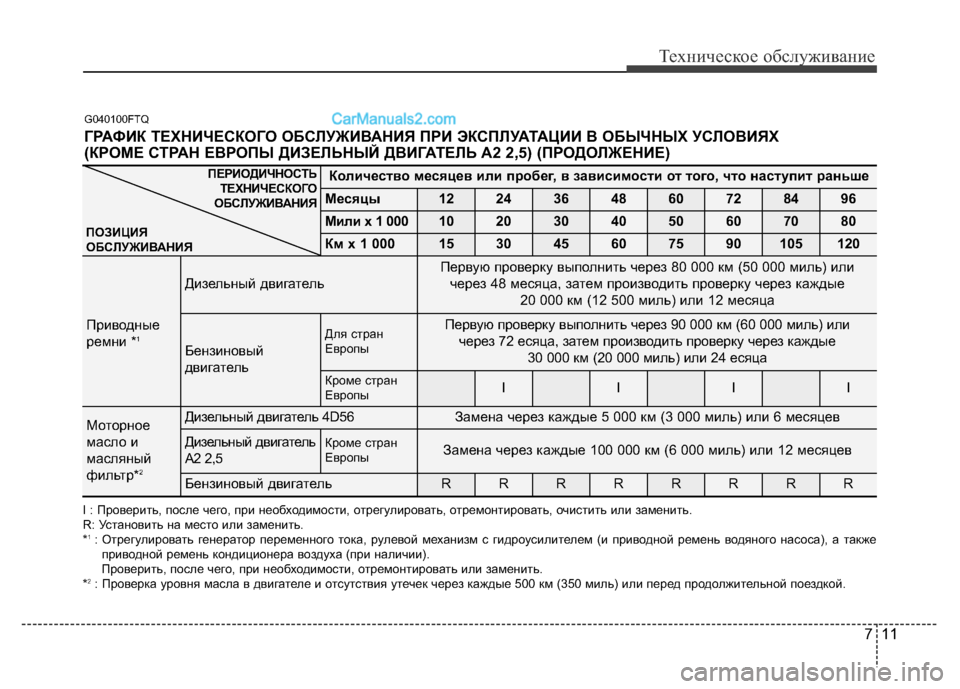

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Приводные
ремни *1
Дизельный двигатель
Первую проверку выполнить через 80 000 км (50 000 миль) или
через 48 месяца, затем производить проверку через каждые
20 000 км (12 500 миль) или 12 месяца
Бензиновый
двигатель
Для стран
ЕвропыПервую проверку выполнить через 90 000 км (60 000 миль) или
через 72 есяца, затем производить проверку через каждые
30 000 км (20 000 миль) или 24 есяца
Кроме стран
ЕвропыIIII
Моторное
масло и
масляный
фильтр*
2
Дизельный двигатель 4D56Замена через каждые 5 000 км (3 000 миль) или 6 месяцев
Дизельный двигатель
A2 2,5Кроме стран
ЕвропыЗамена через каждые 100 000 км (6 000 миль) или 12 месяцев
Бензиновый двигательRRRRRRRR
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

Техническое обслуживание
12 7
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
*
3: Если невозможно приобрести высококачественный бензин с присадками, отвечающий требованиям европейских стандартов по
топливу (EN 228) или другим аналогичным требованиям, рекомендуется добавить одну бутылку присадки. Присадки можно приобрести
у авторизованного дилера HYUNDAI. Там же можно получить рекомендации по их использованию. Не добавляйте другие присадки.

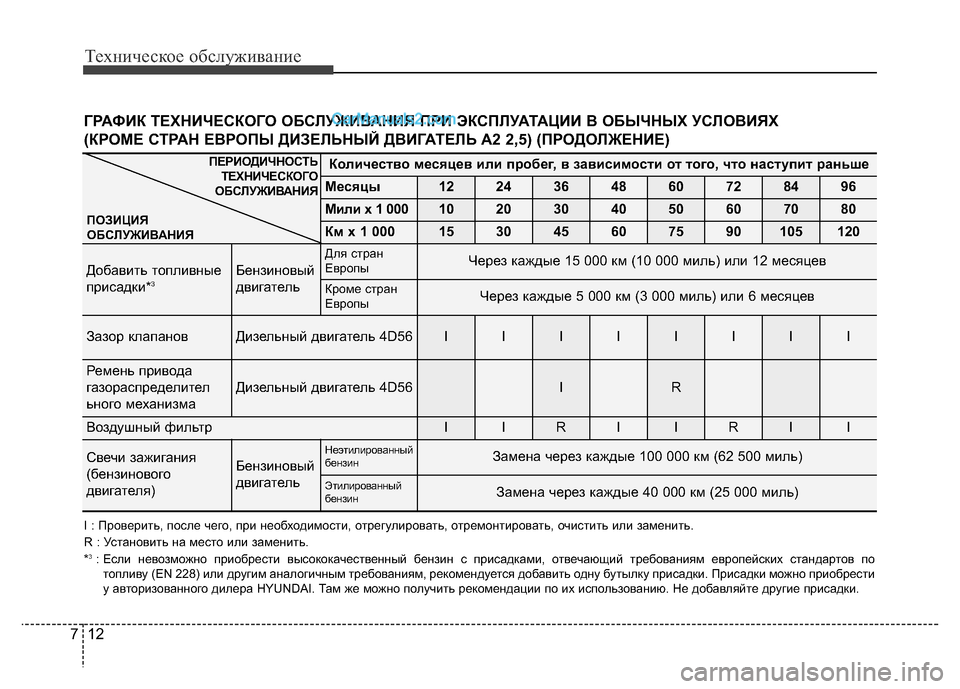

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Добавить топливные
присадки*3Бензиновый
двигатель
Для стран
ЕвропыЧерез каждые 15 000 км (10 000 миль) или 12 месяцев
Кроме стран
ЕвропыЧерез каждые 5 000 км (3 000 миль) или 6 месяцев
Зaзop клaпaнoвДизельный двигатель 4D56IIIIIIII
Ремень привода
газораспределител
ьного механизма
Дизельный двигатель 4D56IR
Воздушный фильтрIIRIIRII
Свечи зажигания
(бензинового
двигателя)Бензиновый
двигатель
Неэтилированный
бензинЗамена через каждые 100 000 км (62 500 миль)
Этилированный
бензинЗамена через каждые 40 000 км (25 000 миль)
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

713
Техническое обслуживание

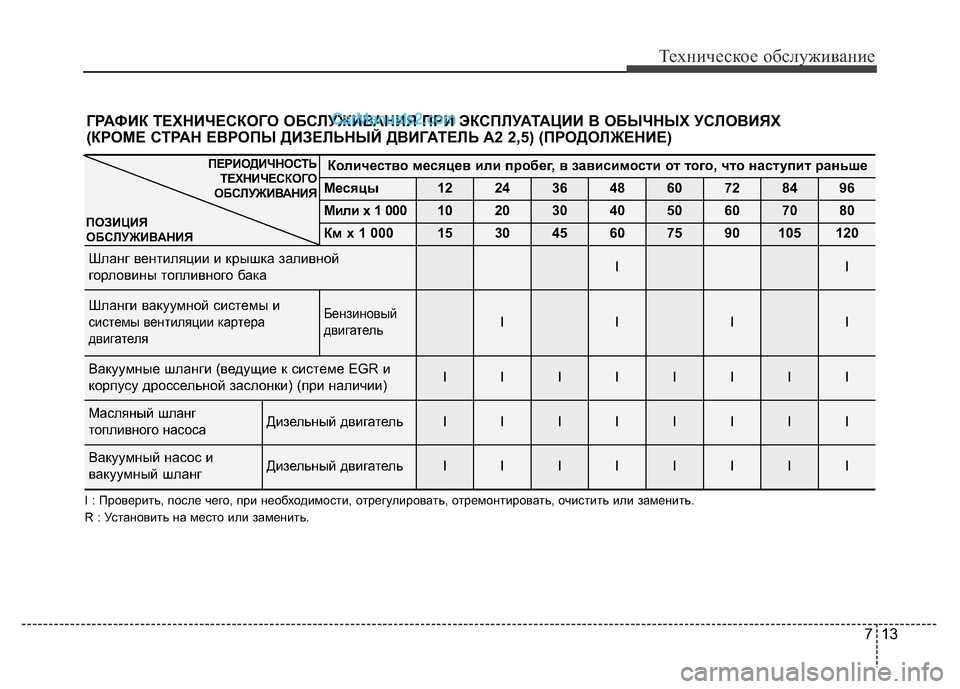

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Шланг вентиляции и крышка заливной
горловины топливного бакаII
Шланги вакуумной системы и
системы вентиляции картера
двигателяБензиновый
двигательIIII
Вакуумные шланги (ведущие к системе EGR и
корпусу дроссельной заслонки) (при наличии)IIIIIIII
Масляный шланг
топливного насосаДизельный двигательIIIIIIII
Вакуумный насос и
вакуумный шлангДизельный двигательIIIIIIII
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить. ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
