2016 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

Техническое обслуживание
54 7

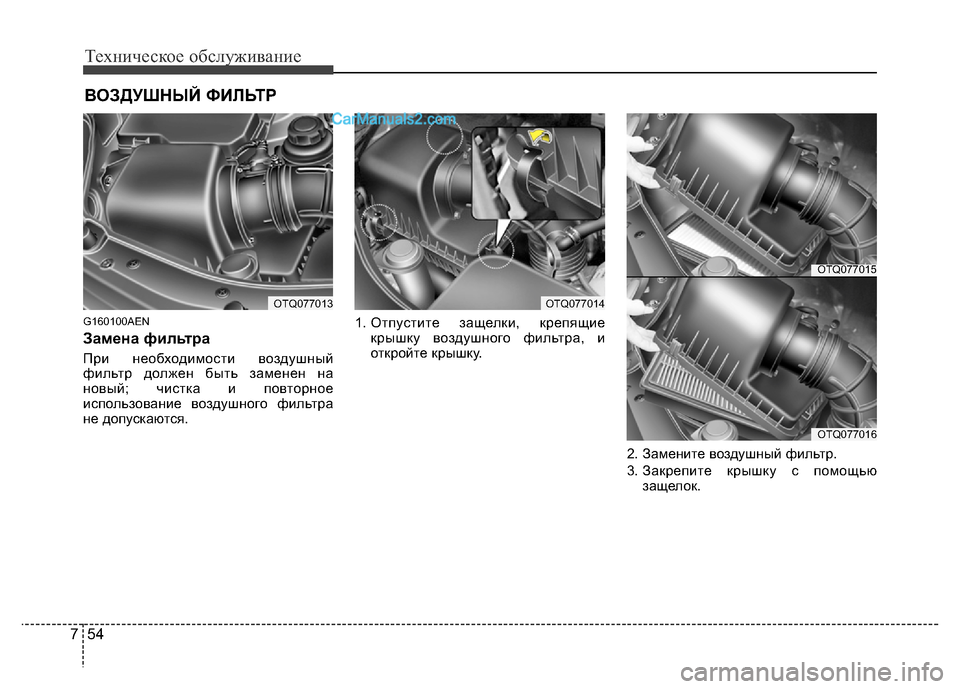

ВОЗДУШНЫЙ ФИЛЬТР
G160100AEN
Замена фильтра
При необходимости воздушный
фильтр должен быть заменен на
новый; чистка и повторное
использование воздушного фильтра
не допускаются.1. Отпустите защелки, крепящие
крышку воздушного фильтра, и
откройте крышку.
2. Замените воздушный фильтр.
3. Закрепите крышку с помощью
защелок.
OTQ077013OTQ077014
OTQ077015
OTQ077016

755
Техническое обслуживание

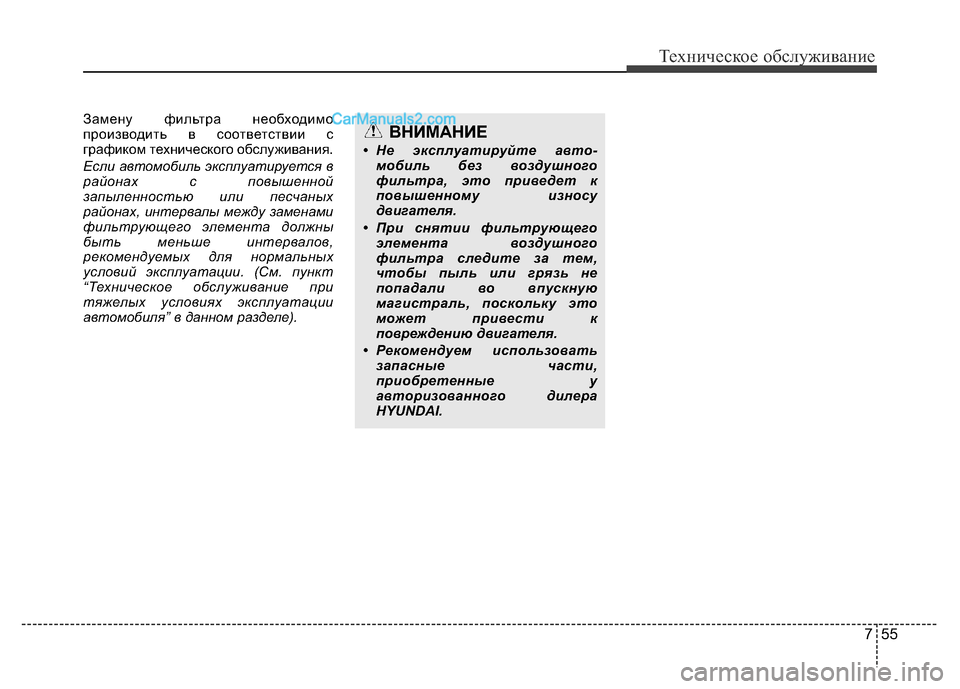

Замену фильтра необходимо
производить в соответствии с
графиком технического обслуживания.
Если автомобиль эксплуатируется в
районах с повышенной
запыленностью или песчаных
районах, интервалы между заменами
фильтрующего элемента должны
быть меньше интервалов,
рекомендуемых для нормальных
условий эксплуатации. (См. пункт
“Техническое обслуживание при
тяжелых условиях эксплуатации
автомобиля” в данном разделе).ВНИМАНИЕ
• Не эксплуатируйте авто-мобиль без воздушного
фильтра, это приведет к
повышенному износу
двигателя.
• При снятии фильтрующего
элемента воздушного
фильтра следите за тем,
чтобы пыль или грязь не
попадали во впускную
магистраль, поскольку это
может привести к
повреждению двигателя.
• Рекомендуем использовать
запасные части,
приобретенные у
авторизованного дилера
HYUNDAI.

Техническое обслуживание
56 7

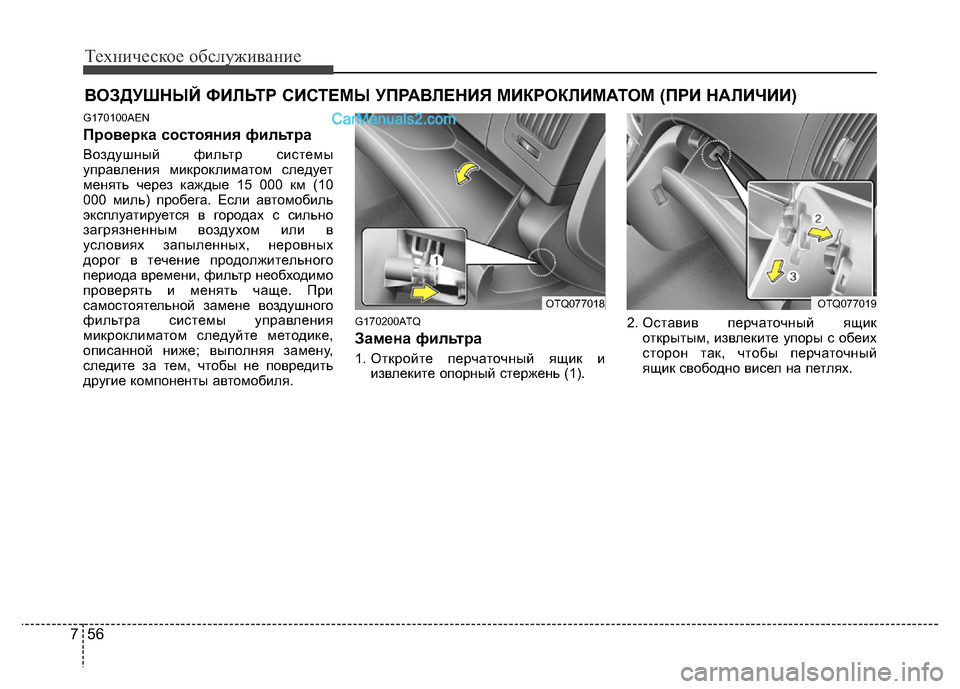

ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ (ПРИ НАЛИЧИИ)
G170100AEN
Проверка состояния фильтра
Воздушный фильтр системы
управления микроклиматом следует
менять через каждые 15 000 км (10
000 миль) пробега. Если автомобиль
эксплуатируется в городах с сильно
загрязненным воздухом или в
условиях запыленных, неровных
дорог в течение продолжительного
периода времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене воздушного
фильтра системы управления
микроклиматом следуйте методике,
описанной ниже; выполняя замену,
следите за тем, чтобы не повредить
другие компоненты автомобиля.
G170200ATQ
Замена фильтра
1. Откройте перчаточный ящик и
извлеките опорный стержень (1).2. Оставив перчаточный ящик
открытым, извлеките упоры с обеих
сторон так, чтобы перчаточный
ящик свободно висел на петлях.
OTQ077018OTQ077019

757
Техническое обслуживание

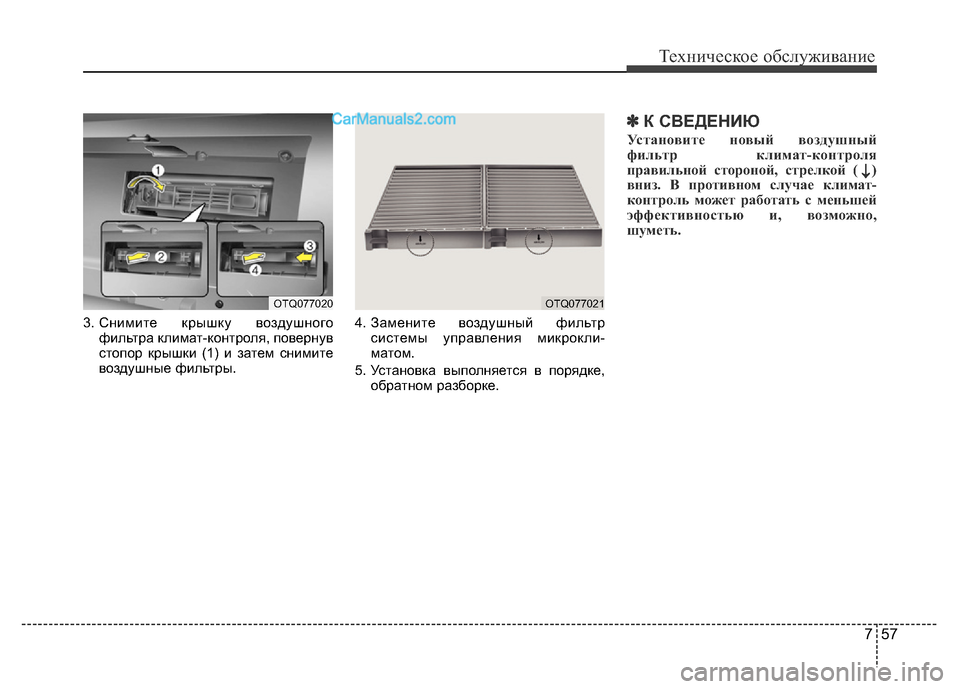

3. Снимите крышку воздушного
фильтра климат-контроля, повернув
стопор крышки (1) и затем снимите
воздушные фильтры.4. Замените воздушный фильтр
системы управления микрокли-
матом.
5. Установка выполняется в порядке,
обратном разборке.
✽К СВЕДЕНИЮ
Установите новый воздушный
фильтр климат-контроля
правильной стороной, стрелкой ( )
вниз. В противном случае климат-
контроль может работать с меньшей
эффективностью и, возможно,
шуметь.
OTQ077020OTQ077021
↑

Техническое обслуживание
58 7

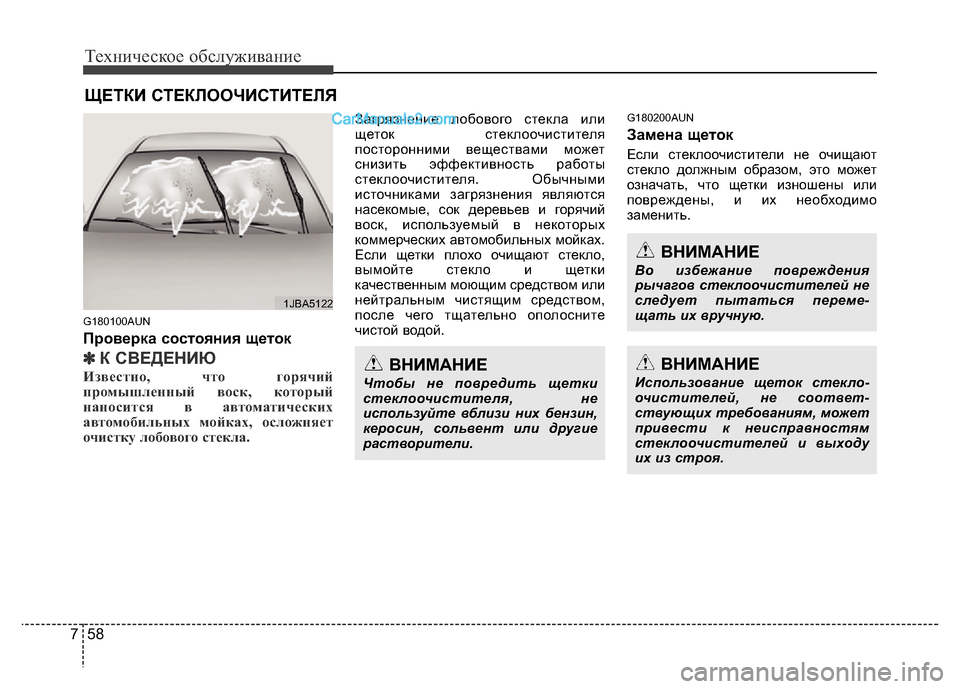

ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
G180100AUN
Проверка состояния щеток
✽■ ➁▼4➀407
Известно, что горячий
промышленный воск, который
наносится в автоматических
автомобильных мойках, осложняет
очистку лобового стекла.
Загрязнение лобового стекла или
щеток стеклоочистителя
посторонними веществами может
снизить эффективность работы
стеклоочистителя. Обычными
источниками загрязнения являются
насекомые, сок деревьев и горячий
воск, используемый в некоторых
коммерческих автомобильных мойках.
Если щетки плохо очищают стекло,
вымойте стекло и щетки
качественным моющим средством или
нейтральным чистящим средством,
после чего тщательно ополосните
чистой водой. G180200AUN
Замена щеток
Если стеклоочистители не очищают
стекло должным образом, это может
означать, что щетки изношены или
повреждены, и их необходимо
заменить.
1JBA5122
ВНИМАНИЕ
Чтобы не повредить щетки
стеклоочистителя, не
используйте вблизи них бензин,
керосин, сольвент или другие
растворители.
ВНИМАНИЕ
Во избежание повреждения
рычагов стеклоочистителей не
следует пытаться переме
-щать их вручную.
ВНИМАНИЕ
Использование щеток стекло-очистителей, не соответ-ствующих требованиям, может
привести к неисправностям
стеклоочистителей и выходу
их из строя.

759
Техническое обслуживание
G180201ATQ

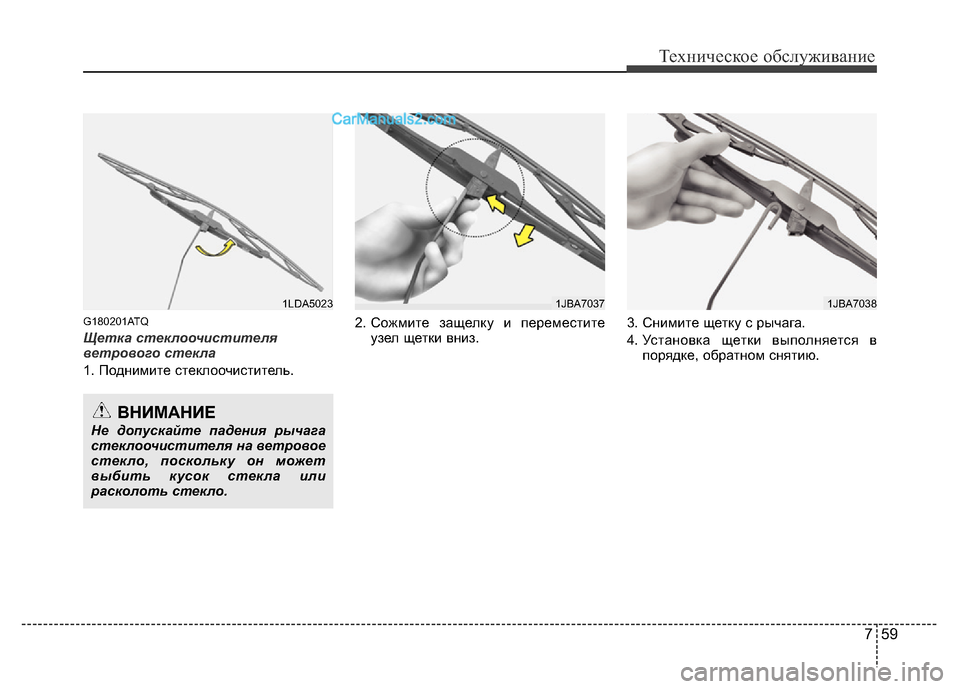

Щетка стеклоочистителя
ветрового стекла
1. Поднимите стеклоочиститель.2. Сожмите защелку и переместите
узел щетки вниз.3. Снимите щетку с рычага.
4. Установка щетки выполняется в
порядке, обратном снятию.
1LDA5023
ВНИМАНИЕ
Не допускайте падения рычага
стеклоочистителя на ветровое
стекло, поскольку он может
выбить кусок стекла или
расколоть стекло.
1JBA70381JBA7037

Техническое обслуживание
60 7
G180202AFD

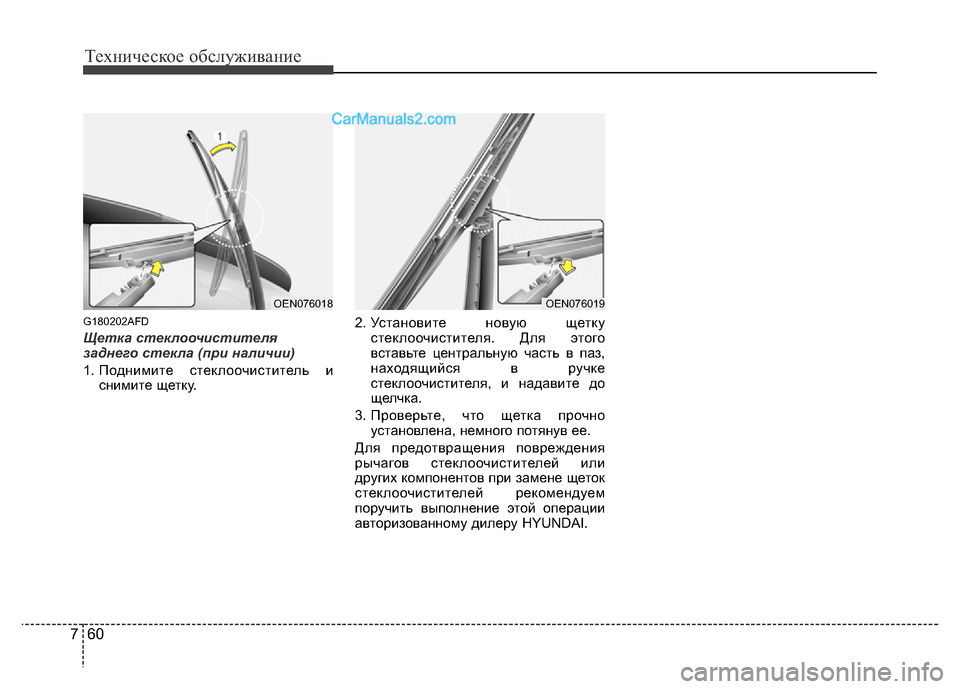

Щетка стеклоочистителя
заднего стекла (при наличии)
1. Поднимите стеклоочиститель и
снимите щетку.2. Установите новую щетку
стеклоочистителя. Для этого
вставьте центральную часть в паз,
находящийся в ручке
стеклоочистителя, и надавите до
щелчка.
3. Проверьте, что щетка прочно
установлена, немного потянув ее.
Для предотвращения повреждения
рычагов стеклоочистителей или
других компонентов при замене щеток
стеклоочистителей рекомендуем
поручить выполнение этой операции
авторизованному дилеру HYUNDAI.
OEN076018OEN076019

761
Техническое обслуживание

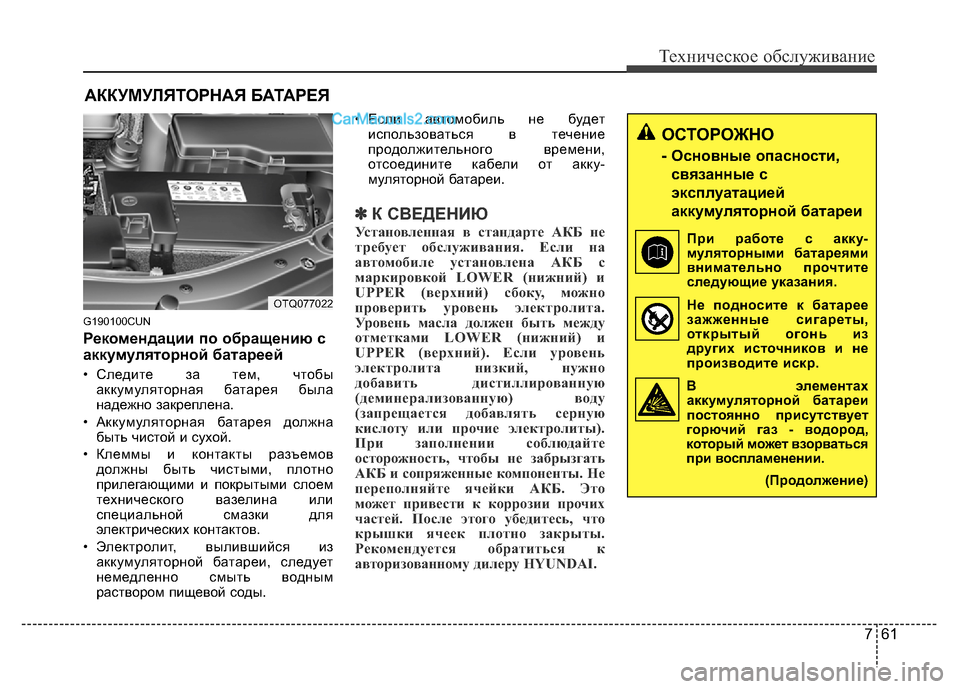

АККУМУЛЯТОРНАЯ БАТАРЕЯ
G190100CUN
Рекомендации по обращению с
аккумуляторной батареей
• Следите за тем, чтобы
аккумуляторная батарея была
надежно закреплена.
• Аккумуляторная батарея должна
быть чистой и сухой.
• Клеммы и контакты разъемов
должны быть чистыми, плотно
прилегающими и покрытыми слоем
технического вазелина или
специальной смазки для
электрических контактов.
• Электролит, вылившийся из
аккумуляторной батареи, следует
немедленно смыть водным
раствором пищевой соды.• Если автомобиль не будет
использоваться в течение
продолжительного времени,
отсоедините кабели от акку-
муляторной батареи.
✽К СВЕДЕНИЮ
Установленная в стандарте АКБ не
требует обслуживания. Если на
автомобиле установлена АКБ с
маркировкой LOWER (нижний) и
UPPER (верхний) сбоку, можно
проверить уровень электролита.
Уровень масла должен быть между
отметками LOWER (нижний) и
UPPER (верхний). Если уровень
электролита низкий, нужно
добавить дистиллированную
(деминерализованную) воду
(запрещается добавлять серную
кислоту или прочие электролиты).
При заполнении соблюдайте
осторожность, чтобы не забрызгать
АКБ и сопряженные компоненты. Не
переполняйте ячейки АКБ. Это
может привести к коррозии прочих
частей. После этого убедитесь, что
крышки ячеек плотно закрыты.
Рекомендуется обратиться к
авторизованному дилеру HYUNDAI.
ОСТОРОЖНО
- Основные опасности,
связанные с
эксплуатацией
аккумуляторной батареи
При работе с акку-муляторными батареями
вним
ательно прочтите
следующие указания.
Не подносите к батарее
зажженные сигареты,
открытый огонь из
других источников и не
производите искр.
В элементах
аккумуляторной батареи
постоянно присутствует
горючий газ - водород,
который может взорваться
при воспламенении.
(Продолжение)
OTQ077022
