Техническое обслуживание

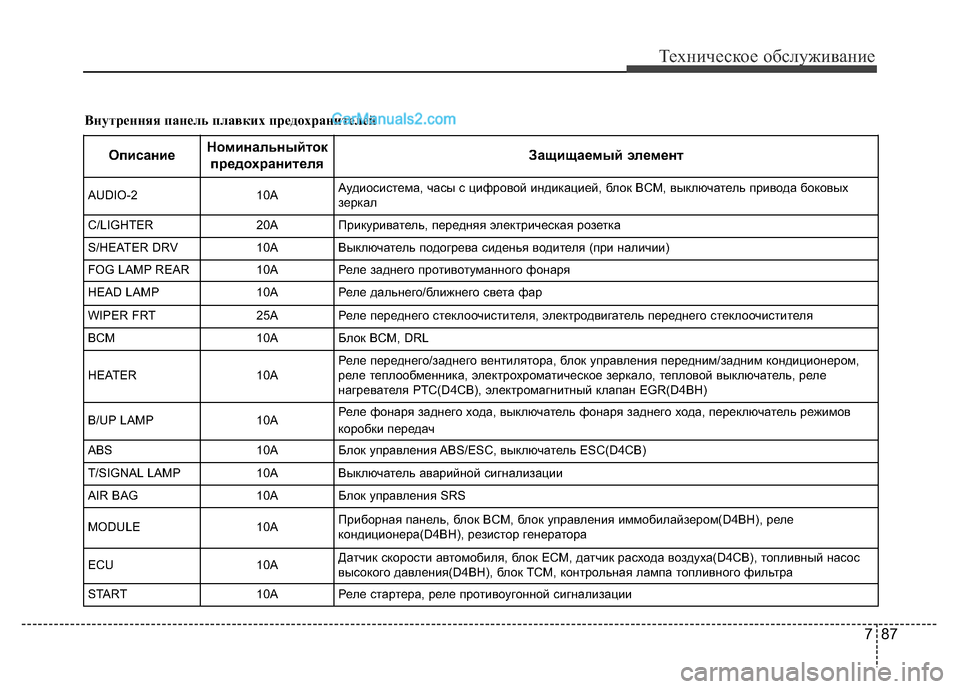

Внутренняя панель плавких предохранителей
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
AUDIO-210AАудиосистема, часы с цифровой индикацией, блок BCM, выключатель привода боковых
зеркал
C/LIGHTER20AПрикуриватель, передняя электрическая розетка
S/HEATER DRV10AВыключатель подогрева сиденья водителя (при наличии)
FOG LAMP REAR10AРеле заднего противотуманного фонаря
HEAD LAMP10AРеле дальнего/ближнего света фар
WIPER FRT25AРеле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
BCM10AБлок BCM, DRL
HEATER10AРеле переднего/заднего вентилятора, блок управления передним/задним кондиционером,
реле теплообменника, электрохроматическое зеркало, тепловой выключатель, реле
нагревателя PTC(D4CB), электромагнитный клапан EGR(D4BH)
B/UP LAMP10AРеле фонаря заднего хода, выключатель фонаря заднего хода, переключатель режимов
коробки передач
ABS10AБлок управления ABS/ESC, выключатель ESC(D4CB)
T/SIGNAL LAMP10AВыключатель аварийной сигнализации
AIR BAG10AБлок управления SRS
MODULE10AПриборная панель, блок BCM, блок управления иммобилайзером(D4BH), реле
кондиционера(D4BH), резистор генератора
ECU10AДатчик скорости автомобиля, блок ECM, датчик расхода воздуха(D4CB), топливный насос
высокого давления(D4BH), блок TCM, контрольная лампа топливного фильтра
START10AРеле стартера, реле противоугонной сигнализации

Техническое обслуживание
90 7

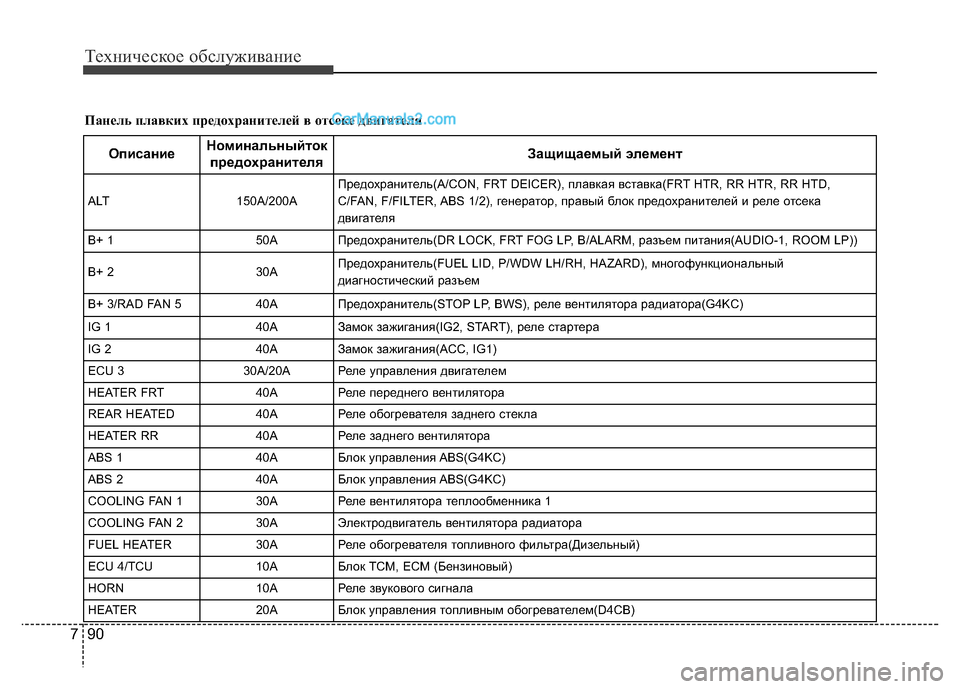

Панель плавких предохранителей в отсеке двигателя
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
ALT150A/200A
Предохранитель(A/CON, FRT DEICER), плавкая вставка(FRT HTR, RR HTR, RR HTD,
C/FAN, F/FILTER, ABS 1/2), генератор, правый блок предохранителей и реле отсека
двигателя
B+ 150AПредохранитель(DR LOCK, FRT FOG LP, B/ALARM, разъем питания(AUDIO-1, ROOM LP))
B+ 230AПредохранитель(FUEL LID, P/WDW LH/RH, HAZARD), многофункциональный
диагностический разъем
B+ 3/RAD FAN 540AПредохранитель(STOP LP, BWS), реле вентилятора радиатора(G4KC)
IG 140AЗамок зажигания(IG2, START), реле стартера
IG 240AЗамок зажигания(ACC, IG1)
ECU 330A/20AРеле управления двигателем
HEATER FRT40AРеле переднего вентилятора
REAR HEATED40AРеле обогревателя заднего стекла
HEATER RR40AРеле заднего вентилятора
ABS 140AБлок управления ABS(G4KC)
ABS 240AБлок управления ABS(G4KC)
COOLING FAN 130AРеле вентилятора теплообменника 1
COOLING FAN 230AЭлектродвигатель вентилятора радиатора
FUEL HEATER30AРеле обогревателя топливного фильтра(Дизельный)
ECU 4/TCU10AБлок TCM, ECM (Бензиновый)
HORN10AРеле звукового сигнала
HEATER20AБлок управления топливным обогревателем(D4CB)

Техническое обслуживание
92 7

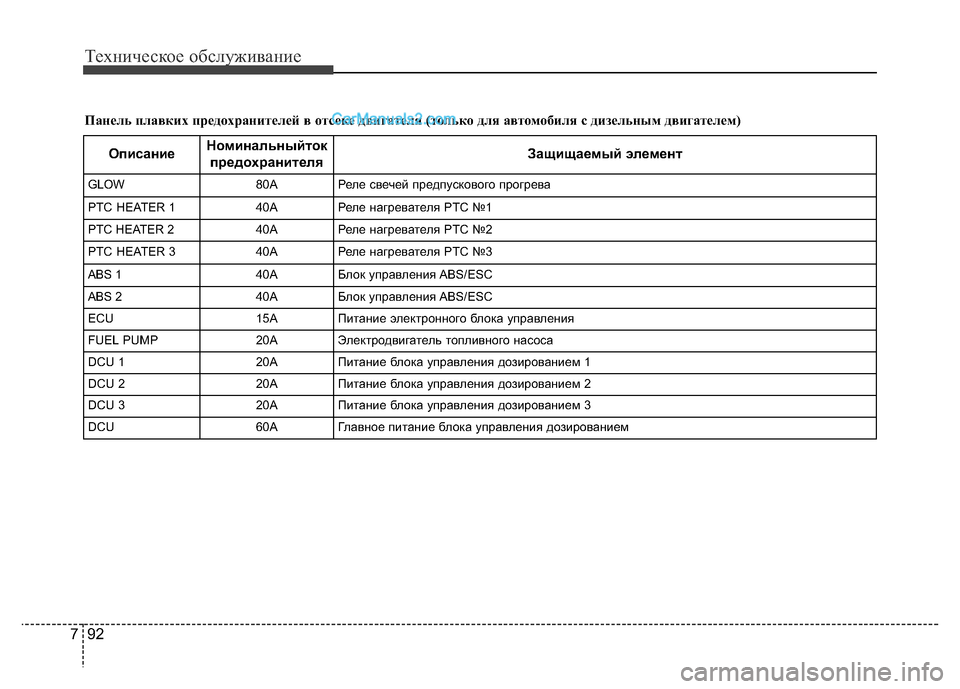

Панель плавких предохранителей в отсеке двигателя (только для автомобиля с дизельным двигателем)
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
GLOW80AРеле свечей предпускового прогрева
PTC HEATER 140AРеле нагревателя PTC №1
PTC HEATER 240AРеле нагревателя PTC №2
PTC HEATER 340AРеле нагревателя PTC №3
ABS 140AБлок управления ABS/ESC
ABS 240AБлок управления ABS/ESC
ECU 15AПитание электронного блока управления
FUEL PUMP20AЭлектродвигатель топливного насоса
DCU 120AПитание блока управления дозированием 1
DCU 220AПитание блока управления дозированием 2
DCU 320AПитание блока управления дозированием 3
DCU60AГлавное питание блока управления дозированием
