Техническое обслуживание
86 7

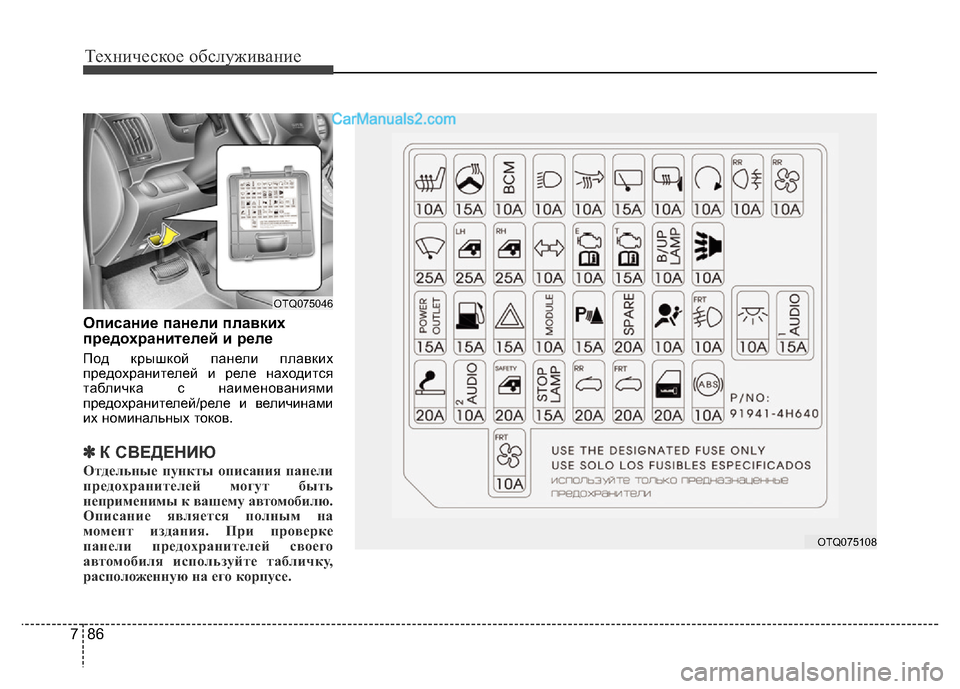

Описание панели плавких
предохранителей и реле
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.
✽К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.
OTQ075046
OTQ075108

787
Техническое обслуживание
Внутренняя панель плавких предохранителей
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
AUDIO-210AАудиосистема, часы с цифровой индикацией, блок BCM, выключатель привода боковых
зеркал
C/LIGHTER20AПрикуриватель, передняя электрическая розетка
S/HEATER DRV10AВыключатель подогрева сиденья водителя (при наличии)
FOG LAMP REAR10AРеле заднего противотуманного фонаря
HEAD LAMP10AРеле дальнего/ближнего света фар
WIPER FRT25AРеле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
BCM10AБлок BCM, DRL
HEATER10AРеле переднего/заднего вентилятора, блок управления передним/задним кондиционером,
реле теплообменника, электрохроматическое зеркало, тепловой выключатель, реле
нагревателя PTC(D4CB), электромагнитный клапан EGR(D4BH)
B/UP LAMP10AРеле фонаря заднего хода, выключатель фонаря заднего хода, переключатель режимов
коробки передач
ABS10AБлок управления ABS/ESC, выключатель ESC(D4CB)
T/SIGNAL LAMP10AВыключатель аварийной сигнализации
AIR BAG10AБлок управления SRS
MODULE10AПриборная панель, блок BCM, блок управления иммобилайзером(D4BH), реле
кондиционера(D4BH), резистор генератора
ECU10AДатчик скорости автомобиля, блок ECM, датчик расхода воздуха(D4CB), топливный насос
высокого давления(D4BH), блок TCM, контрольная лампа топливного фильтра
START10AРеле стартера, реле противоугонной сигнализации

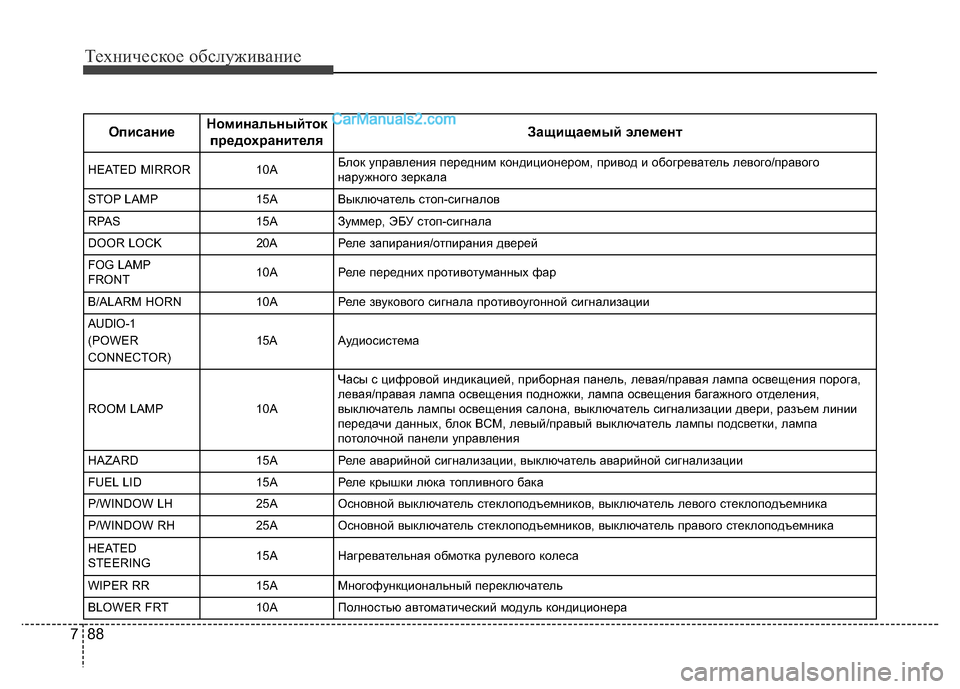

Техническое обслуживание
88 7
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
HEATED MIRROR10AБлок управления передним кондиционером, привод и обогреватель левого/правого
наружного зеркала
STOP LAMP15AВыключатель стоп-сигналов
RPAS15AЗуммер, ЭБУ стоп-сигнала
DOOR LOCK20AРеле запирания/отпирания дверей
FOG LAMP
FRONT10AРеле передних противотуманных фар
B/ALARM HORN10AРеле звукового сигнала противоугонной сигнализации
AUDIO-1
(POWER
CONNECTOR)
15AАудиосистема
ROOM LAMP10A
Часы с цифровой индикацией, приборная панель, левая/правая лампа освещения порога,
левая/правая лампа освещения подножки, лампа освещения багажного отделения,
выключатель лампы освещения салона, выключатель сигнализации двери, разъем линии
передачи данных, блок BCM, левый/правый выключатель лампы подсветки, лампа
потолочной панели управления
HAZARD15AРеле аварийной сигнализации, выключатель аварийной сигнализации
FUEL LID15AРеле крышки люка топливного бака
P/WINDOW LH25AОсновной выключатель стеклоподъемников, выключатель левого стеклоподъемника
P/WINDOW RH25AОсновной выключатель стеклоподъемников, выключатель правого стеклоподъемника
HEATED
STEERING15AНагревательная обмотка рулевого колеса
WIPER RR15AМногофункциональный переключатель
BLOWER FRT10AПолностью автоматический модуль кондиционера

789

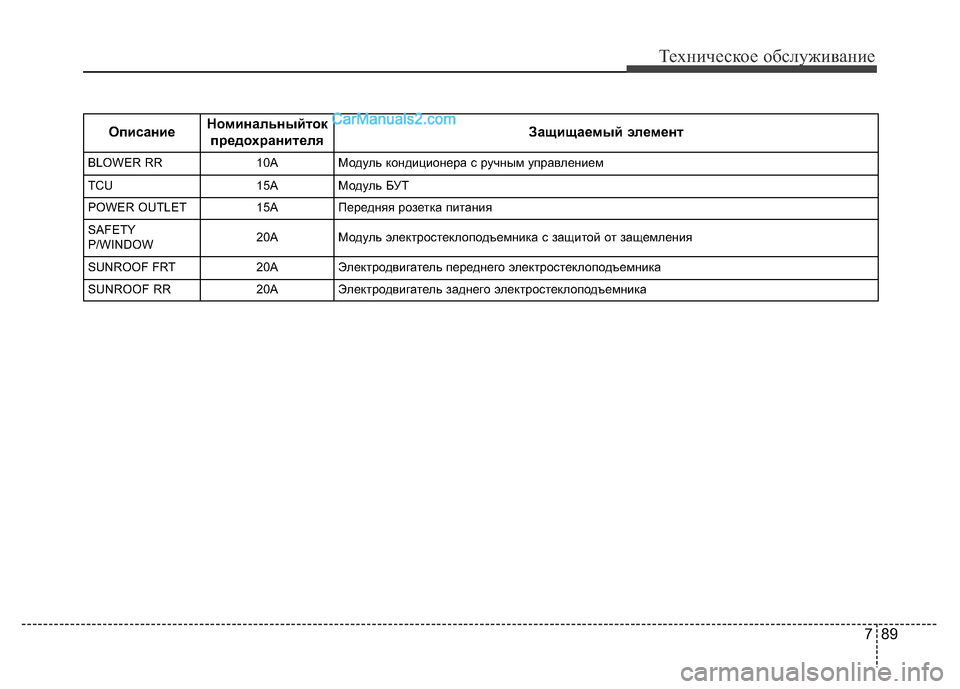

Техническое обслуживание
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
BLOWER RR 10AМодуль кондиционера с ручным управлением
TCU15AМодуль БУТ
POWER OUTLET15AПередняя розетка питания
SAFETY
P/WINDOW20AМодуль электростеклоподъемника с защитой от защемления
SUNROOF FRT20AЭлектродвигатель переднего электростеклоподъемника
SUNROOF RR20AЭлектродвигатель заднего электростеклоподъемника

Техническое обслуживание
90 7
Панель плавких предохранителей в отсеке двигателя
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
ALT150A/200A
Предохранитель(A/CON, FRT DEICER), плавкая вставка(FRT HTR, RR HTR, RR HTD,
C/FAN, F/FILTER, ABS 1/2), генератор, правый блок предохранителей и реле отсека
двигателя
B+ 150AПредохранитель(DR LOCK, FRT FOG LP, B/ALARM, разъем питания(AUDIO-1, ROOM LP))
B+ 230AПредохранитель(FUEL LID, P/WDW LH/RH, HAZARD), многофункциональный
диагностический разъем
B+ 3/RAD FAN 540AПредохранитель(STOP LP, BWS), реле вентилятора радиатора(G4KC)
IG 140AЗамок зажигания(IG2, START), реле стартера
IG 240AЗамок зажигания(ACC, IG1)
ECU 330A/20AРеле управления двигателем
HEATER FRT40AРеле переднего вентилятора
REAR HEATED40AРеле обогревателя заднего стекла
HEATER RR40AРеле заднего вентилятора
ABS 140AБлок управления ABS(G4KC)
ABS 240AБлок управления ABS(G4KC)
COOLING FAN 130AРеле вентилятора теплообменника 1
COOLING FAN 230AЭлектродвигатель вентилятора радиатора
FUEL HEATER30AРеле обогревателя топливного фильтра(Дизельный)
ECU 4/TCU10AБлок TCM, ECM (Бензиновый)
HORN10AРеле звукового сигнала
HEATER20AБлок управления топливным обогревателем(D4CB)

791

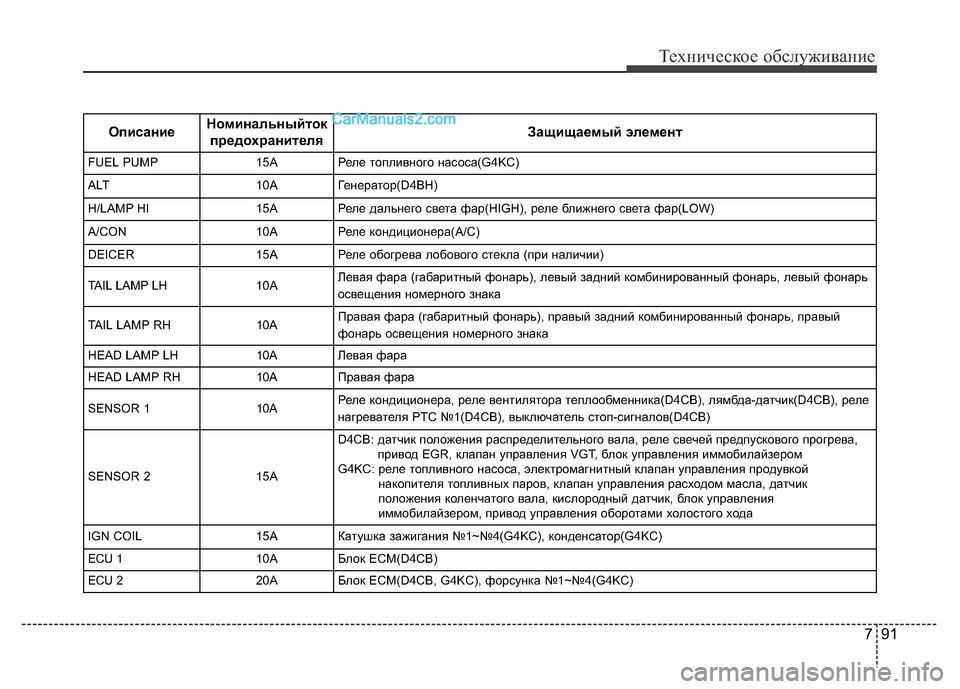

Техническое обслуживание
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
FUEL PUMP15AРеле топливного насоса(G4KC)
ALT10AГенератор(D4BH)
H/LAMP HI15AРеле дальнего света фар(HIGH), реле ближнего света фар(LOW)
A/CON10AРеле кондиционера(A/C)
DEICER15AРеле обогрева лобового стекла (при наличии)
TAIL LAMP LH10AЛевая фара (габаритный фонарь), левый задний комбинированный фонарь, левый фонарь
освещения номерного знака
TAIL LAMP RH10AПравая фара (габаритный фонарь), правый задний комбинированный фонарь, правый
фонарь освещения номерного знака
HEAD LAMP LH10AЛевая фара
HEAD LAMP RH10AПравая фара
SENSOR 110AРеле кондиционера, реле вентилятора теплообменника(D4CB), лямбда-датчик(D4CB), реле
нагревателя PTC №1(D4CB), выключатель стоп-сигналов(D4CB)
SENSOR 215A
D4CB: датчик положения распределительного вала, реле свечей предпускового прогрева,
привод EGR, клапан управления VGT, блок управления иммобилайзером
G4KC: реле топливного насоса, электромагнитный клапан управления продувкой
накопителя топливных паров, клапан управления расходом масла, датчик
положения коленчатого вала, кислородный датчик, блок управления
иммобилайзером, привод управления оборотами холостого хода
IGN COIL15AКатушка зажигания №1~№4(G4KC), конденсатор(G4KC)
ECU 110AБлок ECM(D4CB)
ECU 220AБлок ECM(D4CB, G4KC), форсунка №1~№4(G4KC)

Техническое обслуживание
92 7
Панель плавких предохранителей в отсеке двигателя (только для автомобиля с дизельным двигателем)
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
GLOW80AРеле свечей предпускового прогрева
PTC HEATER 140AРеле нагревателя PTC №1
PTC HEATER 240AРеле нагревателя PTC №2
PTC HEATER 340AРеле нагревателя PTC №3
ABS 140AБлок управления ABS/ESC
ABS 240AБлок управления ABS/ESC
ECU 15AПитание электронного блока управления
FUEL PUMP20AЭлектродвигатель топливного насоса
DCU 120AПитание блока управления дозированием 1
DCU 220AПитание блока управления дозированием 2
DCU 320AПитание блока управления дозированием 3
DCU60AГлавное питание блока управления дозированием

793
Техническое обслуживание

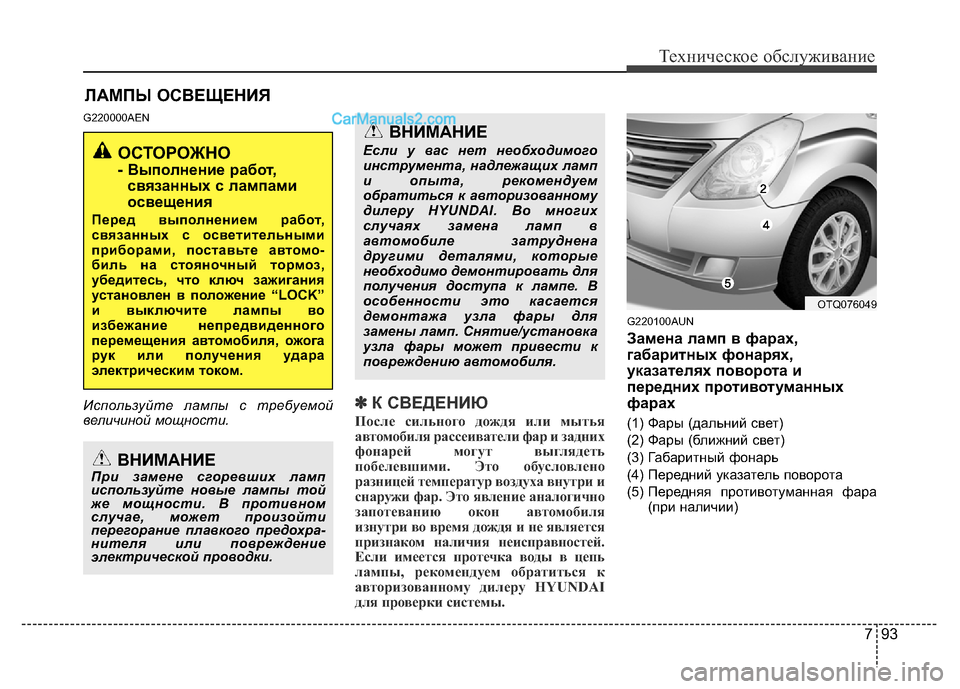

ЛАМПЫ ОСВЕЩЕНИЯ
G220000AEN
Используйте лампы с требуемой
величиной мощности.✽К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и задних
фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри и
снаружи фар. Это явление аналогично
запотеванию окон автомобиля
изнутри во время дождя и не является
признаком наличия неисправностей.
Если имеется протечка воды в цепь
лампы, рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
G220100AUN
Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах
(1) Фары (дальний свет)
(2) Фары (ближний свет)
(3) Габаритный фонарь
(4) Передний указатель поворота
(5) Передняя противотуманная фара
(при наличии)
ОСТОРОЖНО
- Выполнение работ,
связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте автомо
-биль на стояночный тормоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения автомобиля, ожога
рук или получения удара
электрическим током.
ВНИМАНИЕ
При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра
-нителя или повреждение
электрической проводки.
ВНИМАНИЕ
Если у вас нет необходимого
инструмента, надлежащих ламп
и опыта, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Во многих
случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.
OTQ076049
