Действия в непредвиденных случаях
18 6

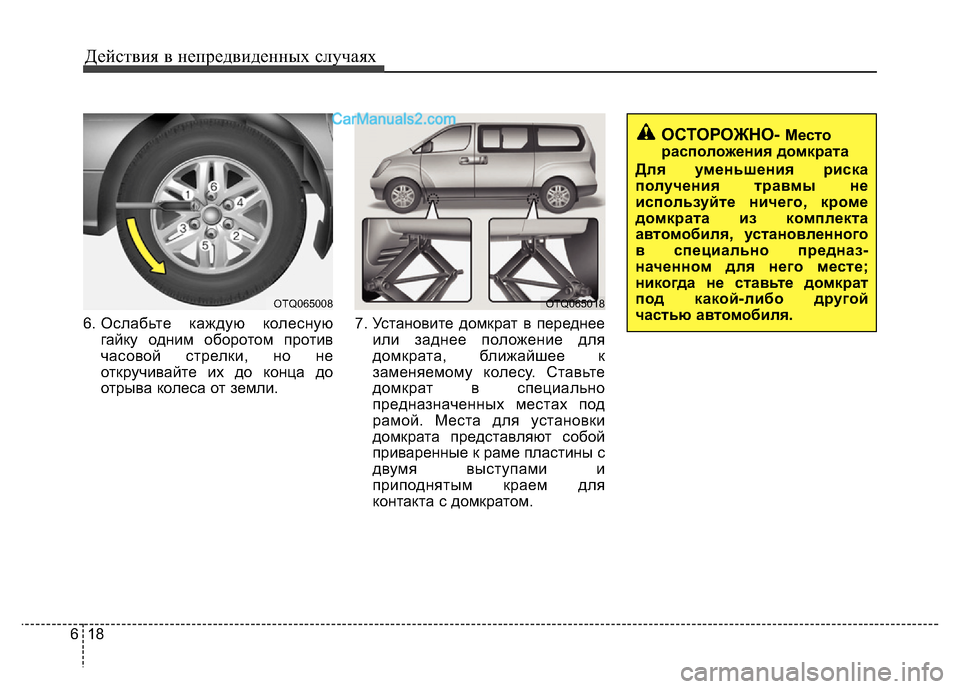

6. Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли. 7. Установите домкрат в переднее
или заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом.
ОСТОРОЖНО- Место
расположения домкрата
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автомобиля, установленного
в специально предназ
-
наченном для него месте;
никогда не ставьте домкрат
под какой-либо другой
частью автомобиля.
OTQ065008OTQ065018

619
Действия в непредвиденных случаях

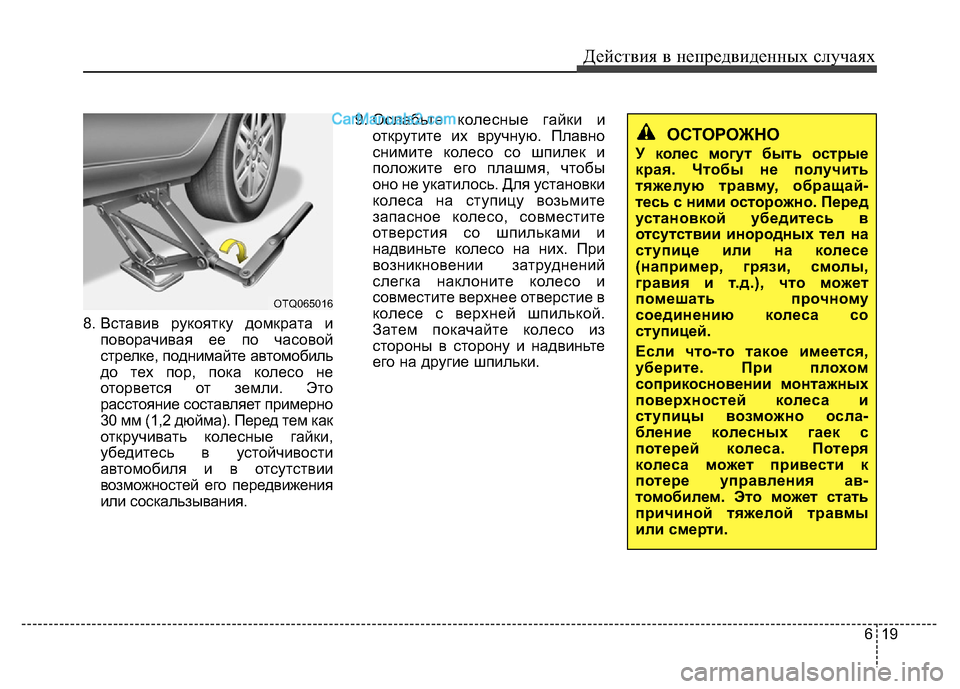

8. Вставив рукоятку домкрата и
поворачивая ее по часовой
стрелке, поднимайте автомобиль
до тех пор, пока колесо не
оторвется от земли. Это
расстояние составляет примерно
30 мм (1,2 дюйма). Перед тем как
откручивать колесные гайки,
убедитесь в устойчивости
автомобиля и в отсутствии
возможностей его передвижения
или соскальзывания.9. Ослабьте колесные гайки и
открутите их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не укатилось. Для установки
колеса на ступицу возьмите
запасное колесо, совместите
отверстия со шпильками и
надвиньте колесо на них. При
возникновении затруднений
слегка наклоните колесо и
совместите верхнее отверстие в
колесе с верхней шпилькой.
Затем покачайте колесо из
стороны в сторону и надвиньте
его на другие шпильки.
ОСТОРОЖНО
У колес могут быть острые
края. Чтобы не получить
тяжелую травму, обращай
-
тесь с ними осторожно. Перед
установкой убедитесь в
отсутствии инородных тел на
ступице или на колесе
(например, грязи, смолы,
гравия и т.д.), что может
помешать прочному
соединению колеса со
ступицей.
Если что-то такое имеется,
уберите. При плохом
соприкосновении монтажных
поверхностей колеса и
ступицы возможно осла-
бление колесных гаек с
потерей колеса. Потеря
колеса может привести к
потере управления ав-
томобилем. Это может стать
причиной тяжелой травмы
или смерти.
OTQ065016

Действия в непредвиденных случаях
20 6

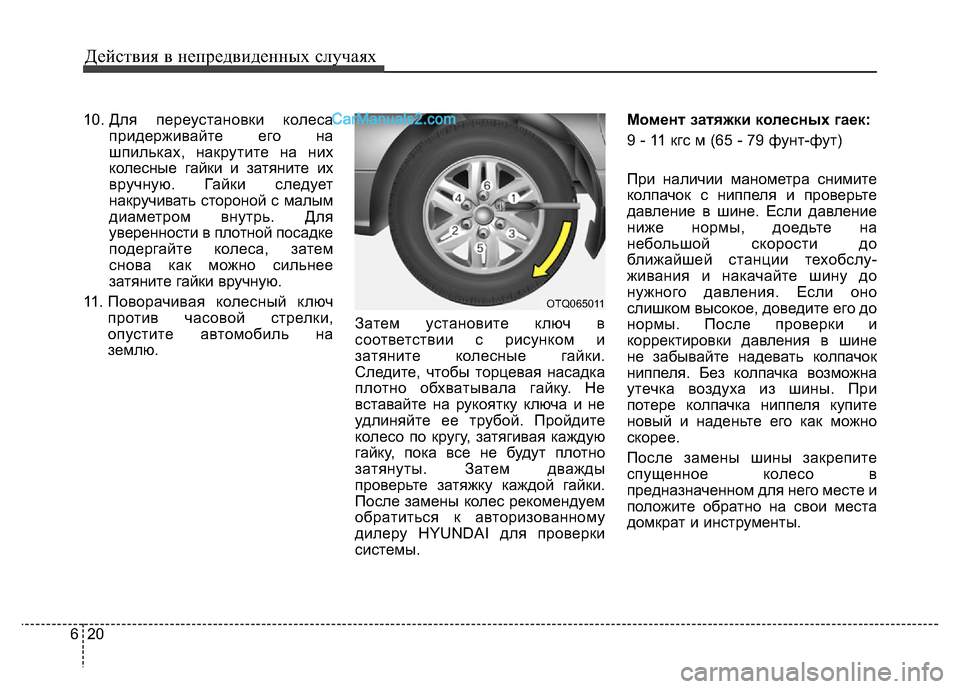

10. Для переустановки колеса
придерживайте его на
шпильках, накрутите на них
колесные гайки и затяните их
вручную. Гайки следует
накручивать стороной с малым
диаметром внутрь. Для
уверенности в плотной посадке
подергайте колеса, затем
снова как можно сильнее
затяните гайки вручную.
11. Поворачивая колесный ключ
против часовой стрелки,
опустите автомобиль на
землю.Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку. Не
вставайте на рукоятку ключа и не
удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты. Затем дважды
проверьте затяжку каждой гайки.
После замены колес рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.Момент затяжки колесных гаек:
9 - 11 кгс м (65 - 79 фунт-фут)
При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслу-
живания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.
OTQ065011

621
Действия в непредвиденных случаях

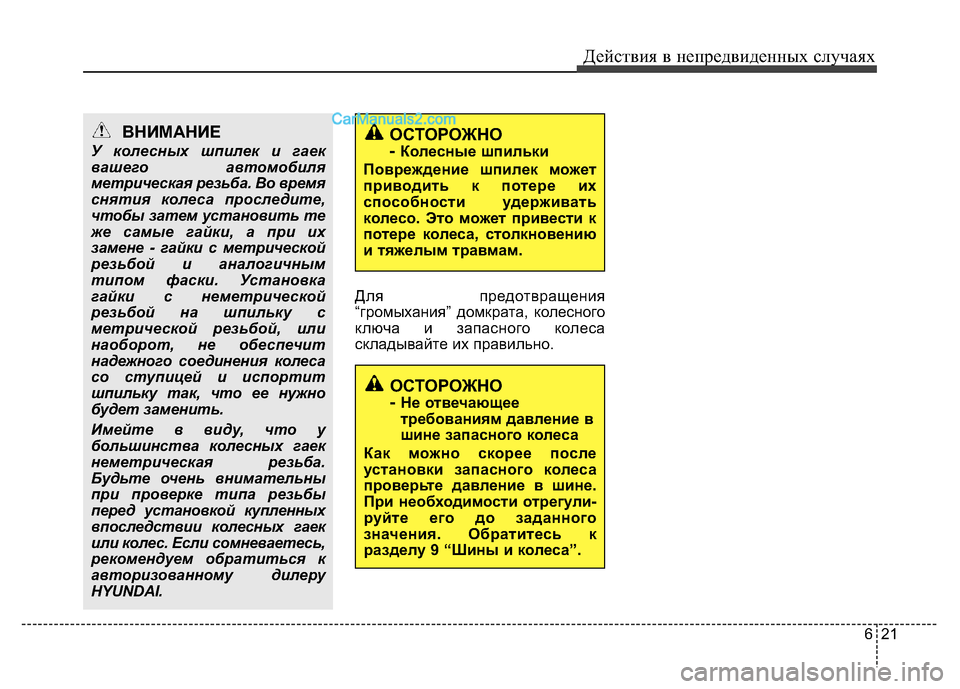

Для предотвращения
“громыхания” домкрата, колесного
ключа и запасного колеса
складывайте их правильно.
ВНИМАНИЕ
У колесных шпилек и гаек
вашего автомобиля
метрическая резьба. Во время
снятия колеса проследите,
чтобы затем установить те
же самые гайки, а при их
замене - гайки с метрической
резьбой и аналогичным
типом фаски. Установка
гайки с неметрической
резьбой на шпильку с
метрической резьбой, или
наоборот, не обеспечит
надежного соединения колеса
со ступицей и испортит
шпильку так, что ее нужно
будет заменить.
Имейте в виду, что у
большинства колесных гаек
неметрическая резьба.
Будьте очень внимательны
при проверке типа резьбы
перед установкой купленных
впоследствии колесных гаек
или колес. Если сомневаетесь,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.
ОСТОРОЖНО
-
Колесные шпильки
Повреждение шпилек может
приводить к потере их
способности удерживать
колесо. Это может привести к
потере колеса, столкновению
и тяжелым травмам.
ОСТОРОЖНО
-
Не отвечающее
требованиям давление в
шине запасного колеса
Как можно скорее после
установки запасного колеса
проверьте давление в шине.
При необходимости отрегули-
руйте его до заданного
значения. Обратитесь к
разделу 9 “Шины и колеса”.

Действия в непредвиденных случаях
22 6

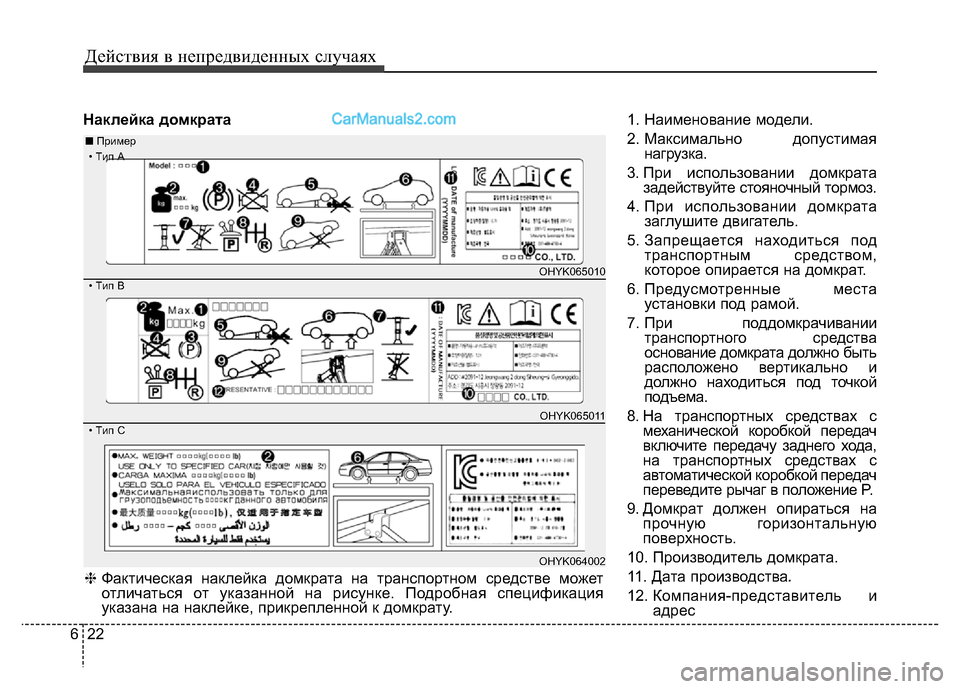

Наклейка домкрата1. Наименование модели.
2. Максимально допустимая
нагрузка.
3. При использовании домкрата
задействуйте стояночный тормоз.
4. При использовании домкрата
заглушите двигатель.
5. Запрещается находиться под
транспортным средством,
которое опирается на домкрат.
6. Предусмотренные места
установки под рамой.
7. При поддомкрачивании
транспортного средства
основание домкрата должно быть
расположено вертикально и
должно находиться под точкой
подъема.
8. На транспортных средствах с
механической коробкой передач
включите передачу заднего хода,
на транспортных средствах с
автоматической коробкой передач
переведите рычаг в положение P.
9. Домкрат должен опираться на
прочную горизонтальную
поверхность.
10. Производитель домкрата.
11. Дата производства
.
12. Компания-представитель и
адрес
OHYK065010
OHYK065011 •Tип А ■Пример
•Tип B
OHYK064002 •Tип C
❈Фактическая наклейка домкрата на транспортном средстве может
отличаться от указанной на рисунке. Подробная спецификация
указана на наклейке, прикрепленной к домкрату.

623
Действия в непредвиденных случаях

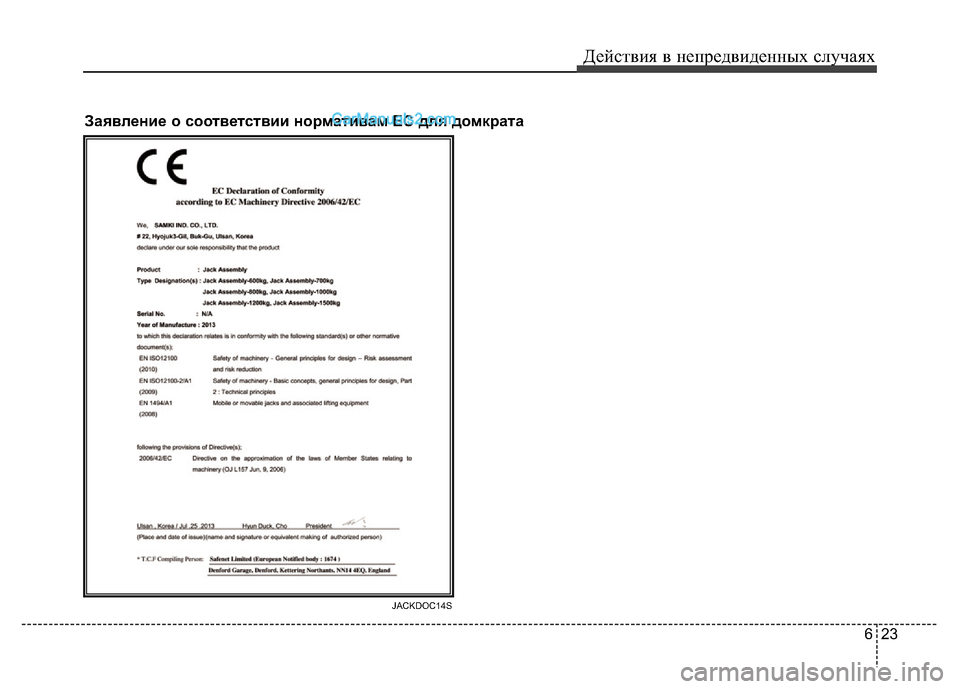

Заявление о соответствии нормативам EC для домкрата
JACKDOC14S

Действия в непредвиденных случаях
24 6

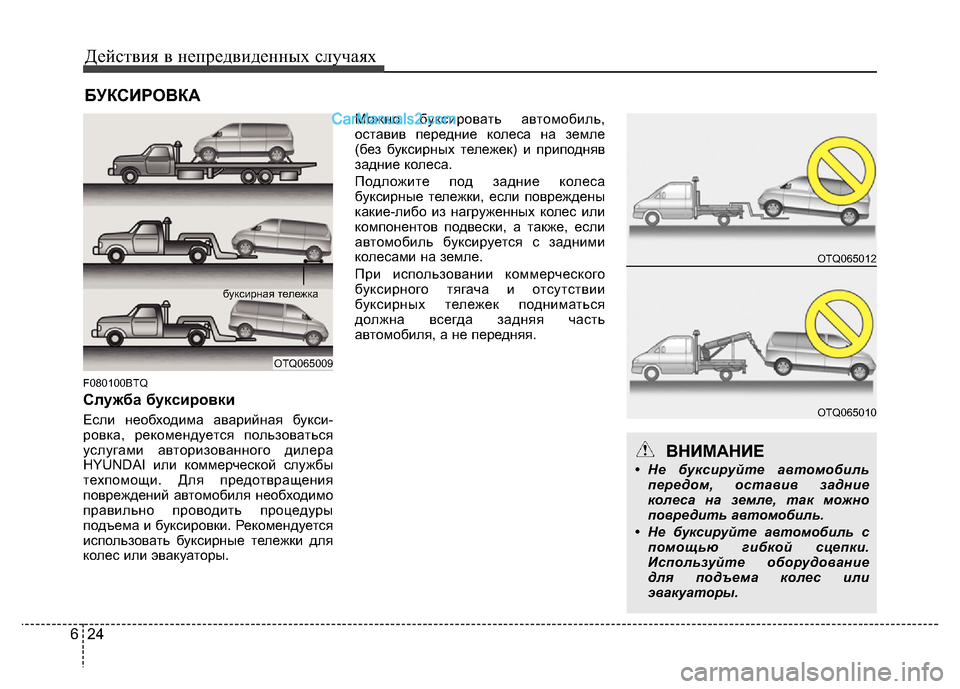

БУКСИРОВКА
F080100BTQ
Служба буксировки
Если необходима аварийная букси-
ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы.Можно буксировать автомобиль,
оставив передние колеса на земле
(без буксирных тележек) и приподняв
задние колеса.
Подложите под задние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется с задними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда задняя часть
автомобиля, а не передняя.
ВНИМАНИЕ
• Не буксируйте автомобиль
передом, оставив задние
колеса на земле, так можно
повредить автомобиль.
• Не буксируйте автомобиль с
помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.
OTQ065012
OTQ065010
OTQ065009 буксирная тележка

625
Действия в непредвиденных случаях

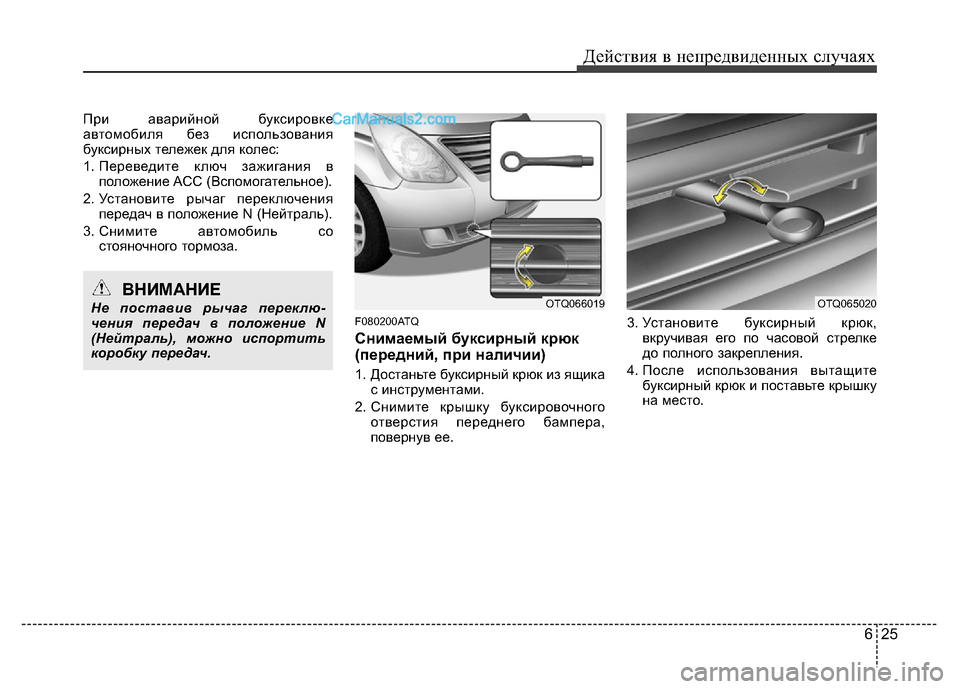

При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите ключ зажигания в
положение ACC (Вспомогательное).
2. Установите рычаг переключения
передач в положение N (Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.
F080200ATQ
Снимаемый буксирный крюк
(передний, при наличии)
1. Достаньте буксирный крюк из ящика
с инструментами.
2. Снимите крышку буксировочного
отверстия переднего бампера,
повернув ее.3. Установите буксирный крюк,
вкручивая его по часовой стрелке
до полного закрепления.
4. После использования вытащите
буксирный крюк и поставьте крышку
на место.
ВНИМАНИЕ
Не поставив рычаг переклю-чения передач в положение N
(Нейтраль), можно испортить
коробку передач.
OTQ066019OTQ065020
