Техническое обслуживание
30 7

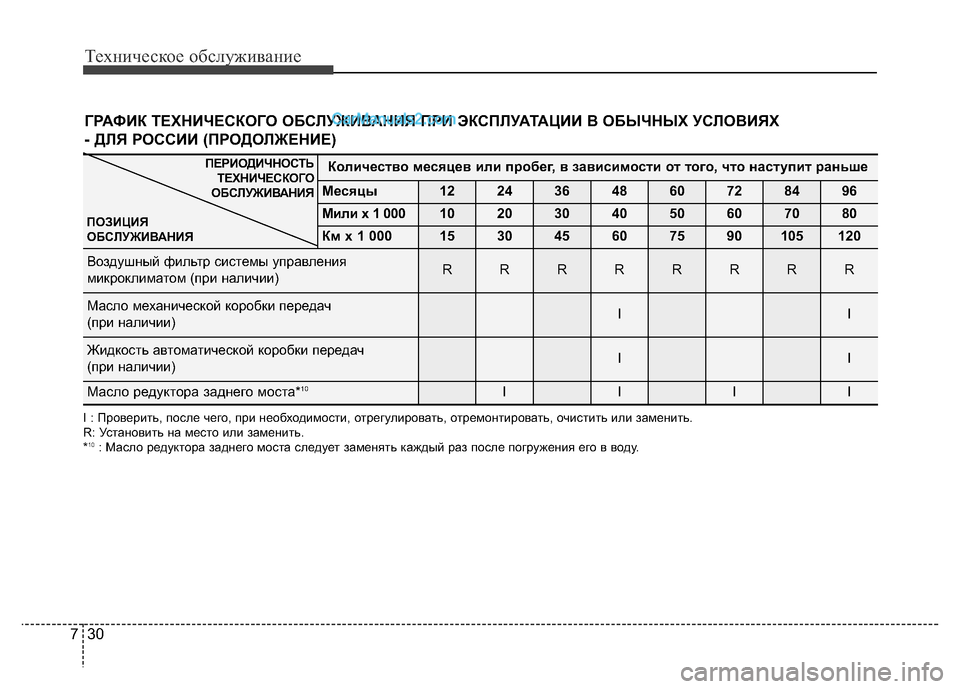

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
- ДЛЯ РОССИИ (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Воздушный фильтр системы управления
микроклиматом (при наличии)RRRRRRRR
Масло механической коробки передач
(при наличии)II
Жидкость автоматической коробки передач
(при наличии)II
Масло редуктора заднего моста*10IIII
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
10: Масло редуктора заднего моста следует заменять каждый раз после погружения его в воду.

731
Техническое обслуживание
G040200ETQ

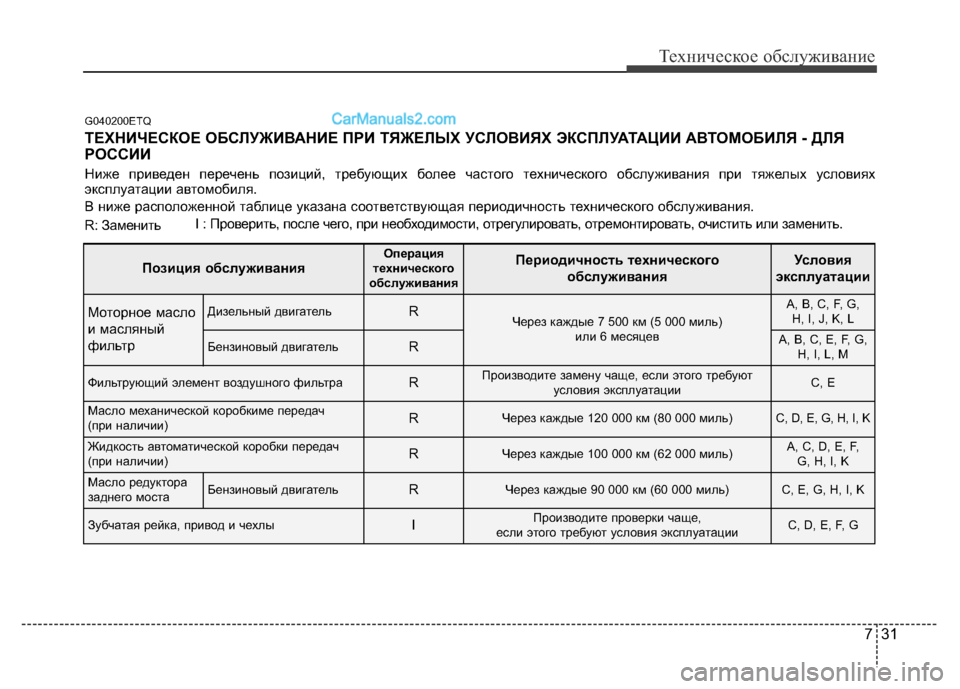

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ТЯЖЕЛЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ - ДЛЯ
РОССИИ
Ниже приведен перечень позиций, требующих более частого технического обслуживания при тяжелых условиях
эксплуатации автомобиля.
В ниже расположенной таблице указана соответствующая периодичность технического обслуживания.
R: Заменить I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
Позиция обслуживанияОперация
технического
обслуживанияПериодичность технического
обслуживанияУсловия
эксплуатации
Моторное масло
и масляный
фильтрДизельный двигатель RЧерез каждые 7 500 км (5 000 миль)
или 6 месяцев
A, B, C, F, G,
H, I, J, K, L
Бензиновый двигательRA, B, C, E, F, G,
H, I, L, M
Фильтрующий элемент воздушного фильтраRПроизводите замену чаще, если этого требуют
условия эксплуатацииC, E
Масло механической коробкиме передач
(при наличии)RЧерез каждые 120 000 км (80 000 миль)C, D, E, G, H, I, K
Жидкость автоматической коробки передач
(при наличии)RЧерез каждые 100 000 км (62 000 миль)A, C, D, E, F,
G, H, I, K
Масло редуктора
заднего мостаБензиновый двигательRЧерез каждые 90 000 км (60 000 миль)C, E, G, H, I, K
Зубчатая рейка, привод и чехлыIПроизводите проверки чаще,
если этого требуют условия эксплуатацииC, D, E, F, G

Техническое обслуживание
32 7

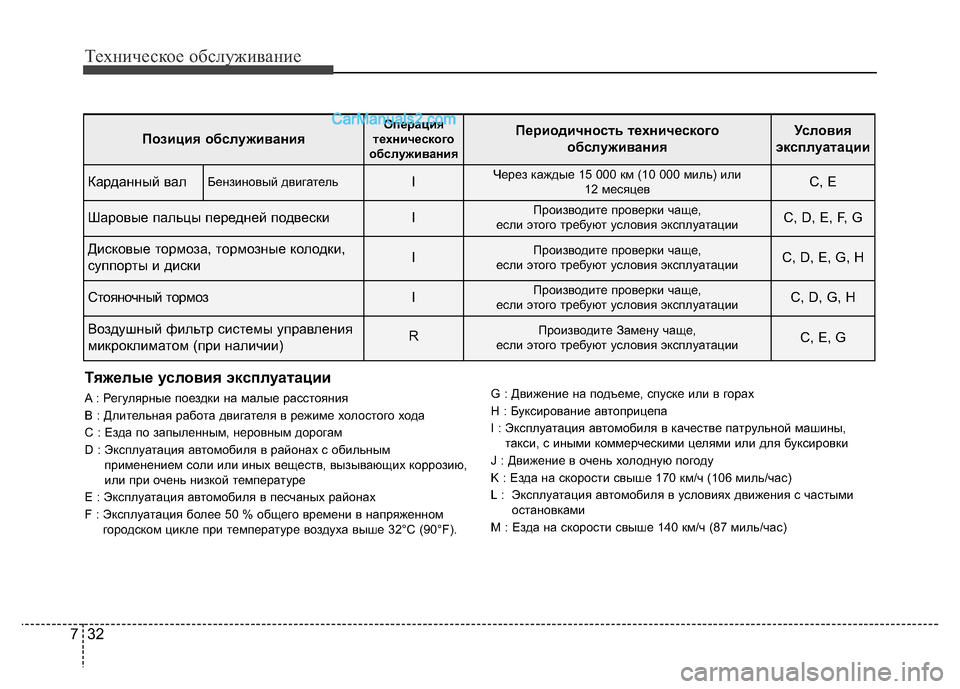

Тяжелые условия эксплуатации
A : Регулярные поездки на малые расстояния
B : Длительная работа двигателя в режиме холостого хода
C : Езда по запыленным, неровным дорогам
D : Эксплуатация автомобиля в районах с обильным
применением соли или иных веществ, вызывающих коррозию,
или при очень низкой температуре
Е : Эксплуатация автомобиля в песчаных районах
F : Эксплуатация более 50 % общего времени в напряженном
городском цикле при температуре воздуха выше 32°C (90°F).G : Движение на подъеме, спуске или в горах
Н : Буксирование автоприцепа
I : Эксплуатация автомобиля в качестве патрульной машины,
такси, с иными коммерческими целями или для буксировки
J : Движение в очень холодную погоду
K : Езда на скорости свыше 170 км/ч (106 миль/час)
L : Эксплуатация автомобиля в условиях движения с частыми
остановками
M : Езда на скорости свыше 140 км/ч (87 миль/час)
Позиция обслуживанияОперация
технического
обслуживанияПериодичность технического
обслуживанияУсловия
эксплуатации
Карданный валБензиновый двигательIЧерез каждые 15 000 км (10 000 миль) или
12 месяцевC, E
Шаровые пальцы передней подвескиIПроизводите проверки чаще,
если этого требуют условия эксплуатацииC, D, E, F, G
Дисковые тормоза, тормозные колодки,
суппорты и дискиIПроизводите проверки чаще,
если этого требуют условия эксплуатацииC, D, E, G, H
Стояночный тормозIПроизводите проверки чаще,
если этого требуют условия эксплуатацииC, D, G, H
Воздушный фильтр системы управления
микроклиматом (при наличии)RПроизводите Замену чаще,
если этого требуют условия эксплуатацииC, E, G

733
Техническое обслуживание

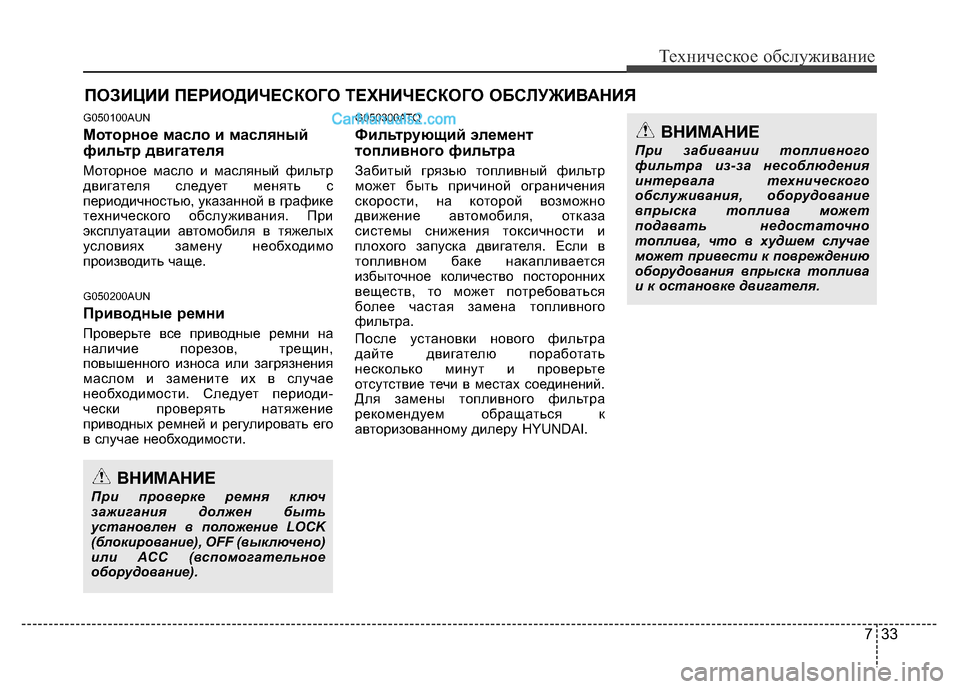

ПОЗИЦИИ ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
G050100AUN
Моторное масло и масляный
фильтр двигателя
Моторное масло и масляный фильтр
двигателя следует менять с
периодичностью, указанной в графике
технического обслуживания. При
эксплуатации автомобиля в тяжелых
условиях замену необходимо
производить чаще.
G050200AUN
Приводные ремни
Проверьте все приводные ремни на
наличие порезов, трещин,
повышенного износа или загрязнения
маслом и замените их в случае
необходимости. Следует периоди-
чески проверять натяжение
приводных ремней и регулировать его
в случае необходимости.
G050300ATQ
Фильтрующий элемент
топливного фильтра
Забитый грязью топливный фильтр
может быть причиной ограничения
скорости, на которой возможно
движение автомобиля, отказа
системы снижения токсичности и
плохого запуска двигателя. Если в
топливном баке накапливается
избыточное количество посторонних
веществ, то может потребоваться
более частая замена топливного
фильтра.
После установки нового фильтра
дайте двигателю поработать
несколько минут и проверьте
отсутствие течи в местах соединений.
Для замены топливного фильтра
рекомендуем обращаться к
авторизованному дилеру HYUNDAI.
ВНИМАНИЕ
При забивании топливного
фильтра из-за несоблюдения
интервала технического
обслуживания, оборудование
впрыска топлива может
подавать недостаточно
топлива, что в худшем случае
может привести к повреждению
оборудования впрыска топлива
и к остановке двигателя.
ВНИМАНИЕ
При проверке ремня ключ
зажигания должен быть
установлен в положение LOCK
(блокирование), OFF (выключено)
или ACC (вспомогательное
оборудование).

Техническое обслуживание
34 7

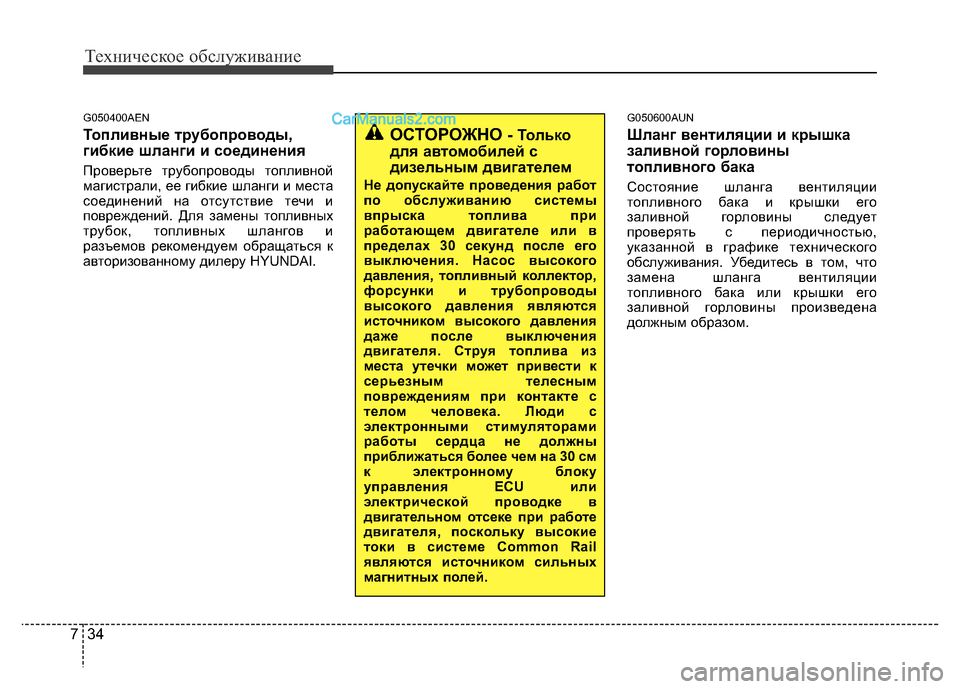

G050400AEN
Топливные трубопроводы,
гибкие шланги и соединения
Проверьте трубопроводы топливной
магистрали, ее гибкие шланги и места
соединений на отсутствие течи и
повреждений. Для замены топливных
трубок, топливных шлангов и
разъемов рекомендуем обращаться к
авторизованному дилеру HYUNDAI.
G050600AUN
Шланг вентиляции и крышка
заливной горловины
топливного бака
Состояние шланга вентиляции
топливного бака и крышки его
заливной горловины следует
проверять с периодичностью,
указанной в графике технического
обслуживания. Убедитесь в том, что
замена шланга вентиляции
топливного бака или крышки его
заливной горловины произведена
должным образом.
ОСТОРОЖНО -Только
для автомобилей с
дизельным двигателем
Не допускайте проведения работ
по обслуживанию системы
впрыска топлива при
работающем двигателе или в
пределах 30 секунд после его
выключения. Насос высокого
давления, топливный коллектор,
форсунки и трубопроводы
высокого давления являются
источником высокого давления
даже после выключения
двигателя. Струя топлива из
места утечки может привести к
серьезным телесным
повреждениям при контакте с
телом человека. Люди с
электронными стимуляторами
работы сердца не должны
приближаться более чем на 30 см
к электронному блоку
управления ECU или
электрической проводке в
двигательном отсеке при работе
двигателя, поскольку высокие
токи в системе Common Rail
являются источником сильных
магнитных полей.

735
Техническое обслуживание

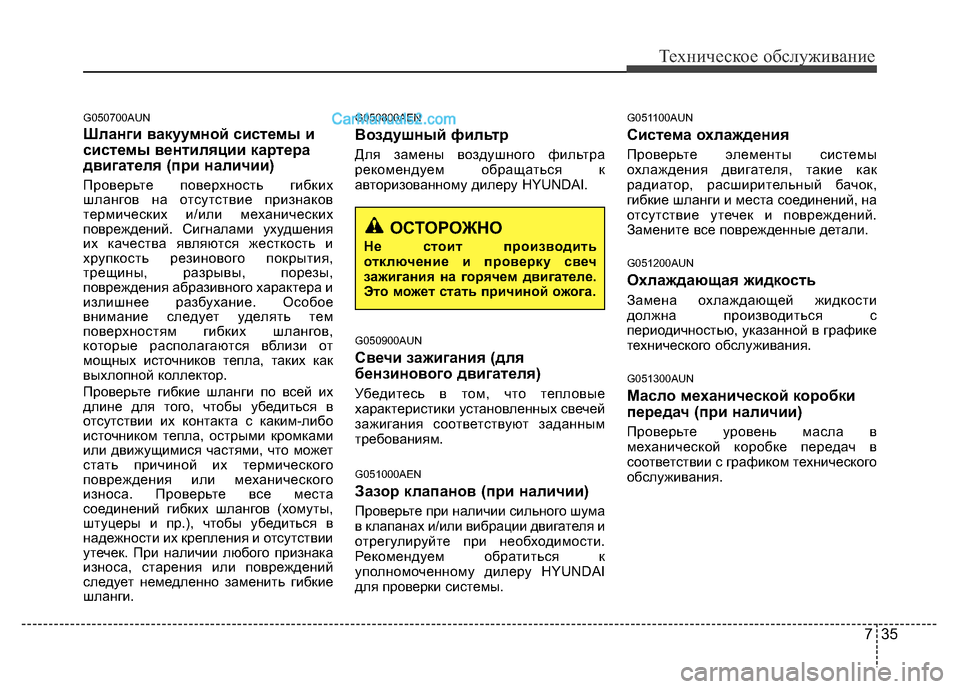

G050700AUN
Шланги вакуумной системы и
системы вентиляции картера
двигателя (при наличии)
Проверьте поверхность гибких
шлангов на отсутствие признаков
термических и/или механических
повреждений. Сигналами ухудшения
их качества являются жесткость и
хрупкость резинового покрытия,
трещины, разрывы, порезы,
повреждения абразивного характера и
излишнее разбухание. Особое
внимание следует уделять тем
поверхностям гибких шлангов,
которые располагаются вблизи от
мощных источников тепла, таких как
выхлопной коллектор.
Проверьте гибкие шланги по всей их
длине для того, чтобы убедиться в
отсутствии их контакта с каким-либо
источником тепла, острыми кромками
или движущимися частями, что может
стать причиной их термического
повреждения или механического
износа. Проверьте все места
соединений гибких шлангов (хомуты,
штуцеры и пр.), чтобы убедиться в
надежности их крепления и отсутствии
утечек. При наличии любого признака
износа, старения или повреждений
следует немедленно заменить гибкие
шланги.
G050800AEN
Воздушный фильтр
Для замены воздушного фильтра
рекомендуем обращаться к
авторизованному дилеру HYUNDAI.
G050900AUN
Свечи зажигания (для
бензинового двигателя)
Убедитесь в том, что тепловые
характеристики установленных свечей
зажигания соответствуют заданным
требованиям.
G051000AEN
Зазор клапанов (при наличии)
Проверьте при наличии сильного шума
в клапанах и/или вибрации двигателя и
отрегулируйте при необходимости.
Рекомендуем обратиться к
уполномоченному дилеру HYUNDAI
для проверки системы.
G051100AUN
Система охлаждения
Проверьте элементы системы
охлаждения двигателя, такие как
радиатор, расширительный бачок,
гибкие шланги и места соединений, на
отсутствие утечек и повреждений.
Замените все поврежденные детали.
G051200AUN
Охлаждающая жидкость
Замена охлаждающей жидкости
должна производиться с
периодичностью, указанной в графике
технического обслуживания.
G051300AUN
Масло механической коробки
передач (при наличии)
Проверьте уровень масла в
механической коробке передач в
соответствии с графиком технического
обслуживания.
ОСТОРОЖНО
Не стоит производить
отключение и проверку свеч
зажигания на горячем двигателе.
Это может стать причиной ожога.

Техническое обслуживание
36 7

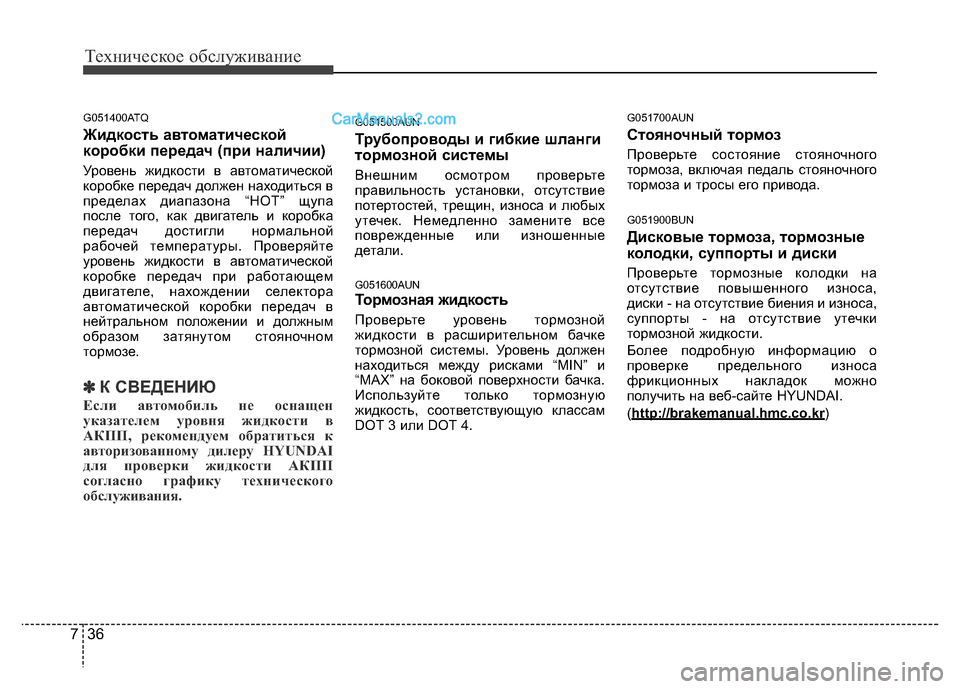

G051400ATQ
Жидкость автоматической
коробки передач (при наличии)
Уровень жидкости в автоматической
коробке передач должен находиться в
пределах диапазона “НОТ” щупа
после того, как двигатель и коробка
передач достигли нормальной
рабочей температуры. Проверяйте
уровень жидкости в автоматической
коробке передач при работающем
двигателе, нахождении селектора
автоматической коробки передач в
нейтральном положении и должным
образом затянутом стояночном
тормозе.
✽К СВЕДЕНИЮ
Если автомобиль не оснащен
указателем уровня жидкости в
АКПП, рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки жидкости АКПП
согласно графику технического
обслуживания.
G051500AUN
Трубопроводы и гибкие шланги
тормозной системы
Внешним осмотром проверьте
правильность установки, отсутствие
потертостей, трещин, износа и любых
утечек. Немедленно замените все
поврежденные или изношенные
детали.
G051600AUN
Тормозная жидкость
Проверьте уровень тормозной
жидкости в расширительном бачке
тормозной системы. Уровень должен
находиться между рисками “MIN” и
“MAX” на боковой поверхности бачка.
Используйте только тормозную
жидкость, соответствующую классам
DOT 3 или DOT 4.
G051700AUN
Стояночный тормоз
Проверьте состояние стояночного
тормоза, включая педаль стояночного
тормоза и тросы его привода.
G051900BUN
Дисковые тормоза, тормозные
колодки, суппорты и диски
Проверьте тормозные колодки на
отсутствие повышенного износа,
диски - на отсутствие биения и износа,
суппорты - на отсутствие утечки
тормозной жидкости.
Более подробную информацию о
проверке предельного износа
фрикционных накладок можно
получить на веб-сайте HYUNDAI.
(http://brakemanual.hmc.co.kr
)

737
Техническое обслуживание

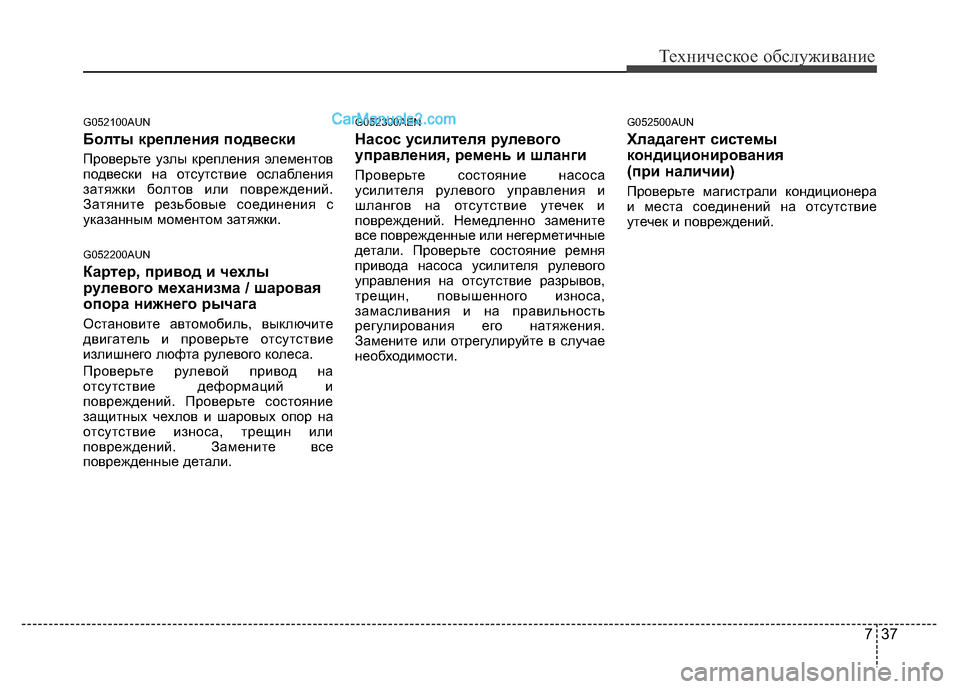

G052100AUN
Болты крепления подвески
Проверьте узлы крепления элементов
подвески на отсутствие ослабления
затяжки болтов или повреждений.
Затяните резьбовые соединения с
указанным моментом затяжки.
G052200AUN
Картер, привод и чехлы
рулевого механизма / шаровая
опора нижнего рычага
Остановите автомобиль, выключите
двигатель и проверьте отсутствие
излишнего люфта рулевого колеса.
Проверьте рулевой привод на
отсутствие деформаций и
повреждений. Проверьте состояние
защитных чехлов и шаровых опор на
отсутствие износа, трещин или
повреждений. Замените все
поврежденные детали.
G052300AEN
Насос усилителя рулевого
управления, ремень и шланги
Проверьте состояние насоса
усилителя рулевого управления и
шлангов на отсутствие утечек и
повреждений. Немедленно замените
все поврежденные или негерметичные
детали. Проверьте состояние ремня
привода насоса усилителя рулевого
управления на отсутствие разрывов,
трещин, повышенного износа,
замасливания и на правильность
регулирования его натяжения.
Замените или отрегулируйте в случае
необходимости.
G052500AUN
Хладагент системы
кондиционирования
(при наличии)
Проверьте магистрали кондиционера
и места соединений на отсутствие
утечек и повреждений.
