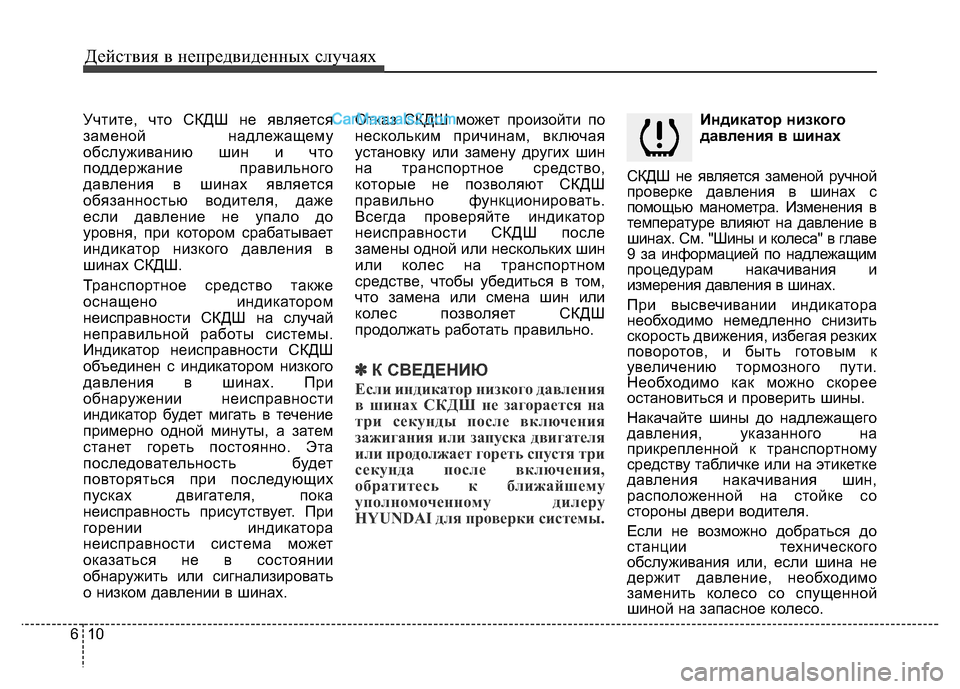

Действия в непредвиденных случаях
10 6
Учтите, что СКДШ не является
заменой надлежащему
обслуживанию шин и что
поддержание правильного
давления в шинах является
обязанностью водителя, даже
если давление не упало до
уровня, при котором срабатывает
индикатор низкого давления в
шинах СКДШ.
Транспортное средство также
оснащено индикатором
неисправности СКДШ на случай
неправильной работы системы.
Индикатор неисправности СКДШ
объединен с индикатором низкого
давления в шинах. При
обнаружении неисправности
индикатор будет мигать в течение
примерно одной минуты, а затем
станет гореть постоянно. Эта
последовательность будет
повторяться при последующих
пусках двигателя, пока
неисправность присутствует. При
горении индикатора
неисправности система может
оказаться не в состоянии
обнаружить или сигнализировать
о низком давлении в шинах.Отказ СКДШ может произойти по
нескольким причинам, включая
установку или замену других шин
на транспортное средство,
которые не позволяют СКДШ
правильно функционировать.
Всегда проверяйте индикатор
неисправности СКДШ после
замены одной или нескольких шин
или колес на транспортном
средстве, чтобы убедиться в том,
что замена или смена шин или
колес позволяет СКДШ
продолжать работать правильно.
✽К СВЕДЕНИЮ
Если индикатор низкого давления
в шинах СКДШ не загорается на
три секунды после включения
зажигания или запуска двигателя
или продолжает гореть спустя три
секунда после включения,
обратитесь к ближайшему
уполномоченному дилеру
HYUNDAI для проверки системы.
Индикатор низкого
давления в шинах
СКДШ не является заменой ручной
проверке давления в шинах с
помощью манометра. Изменения в
температуре влияют на давление в
шинах. См. "Шины и колеса" в главе
9 за информацией по надлежащим
процедурам накачивания и
измерения давления в шинах.
При высвечивании индикатора
необходимо немедленно снизить
скорость движения, избегая резких
поворотов, и быть готовым к
увеличению тормозного пути.
Необходимо как можно скорее
остановиться и проверить шины.
Накачайте шины до надлежащего
давления, указанного на
прикрепленной к транспортному
средству табличке или на этикетке
давления накачивания шин,
расположенной на стойке со
стороны двери водителя.
Если не возможно добраться до
станции технического
обслуживания или, если шина не
держит давление, необходимо
заменить колесо со спущенной
шиной на запасное колесо.

611

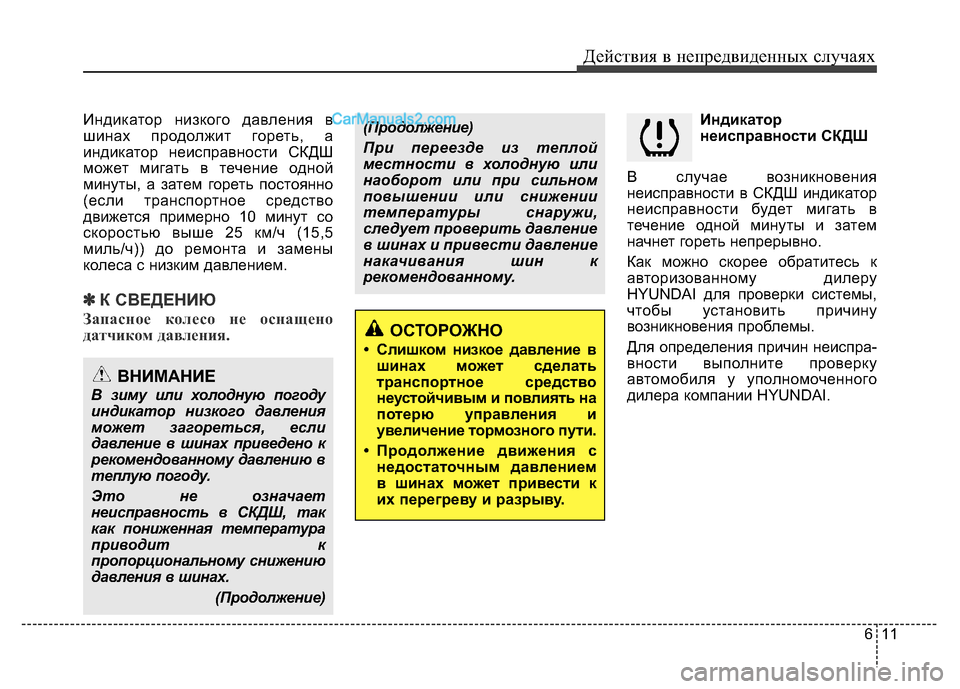

Действия в непредвиденных случаях
Индикатор низкого давления в
шинах продолжит гореть, а
индикатор неисправности СКДШ
может мигать в течение одной
минуты, а затем гореть постоянно
(если транспортное средство
движется примерно 10 минут со
скоростью выше 25 км/ч (15,5
миль/ч)) до ремонта и замены
колеса с низким давлением.
✽К СВЕДЕНИЮ
Запасное колесо не оснащено
датчиком давления.
Индикатор
неисправности СКДШ
В случае возникновения
неисправности в СКДШ индикатор
неисправности будет мигать в
течение одной минуты и затем
начнет гореть непрерывно.
Как можно скорее обратитесь к
авторизованному дилеру
HYUNDAI для проверки системы,
чтобы установить причину
возникновения проблемы.
Для определения причин неиспра-
вности выполните проверку
автомобиля у уполномоченного
дилера компании HYUNDAI.
ВНИМАНИЕ
В зиму или холодную погоду
индикатор низкого давления
может загореться, если
давление в шинах приведено к
рекомендованному давлению в
теплую погоду.
Это не означает
неисправность в СКДШ, так
как пониженная температура
приводит к
пропорциональному снижению
давления в шинах.
(Продолжение)
ОСТОРОЖНО
• Слишком низкое давление в
шинах может сделать
транспортное средство
неустойчивым и повлиять на
потерю управления и
увеличение тормозного пути.
• Продолжение движения с
недостаточным давлением
в шинах может привести к
их перегреву и разрыву.
(Продолжение)
При переезде из теплой
местности в холодную или
наоборот или при сильном
повышении или снижении
температуры снаружи,
следует проверить давление
в шинах и привести давление
накачивания шин к
рекомендованному.

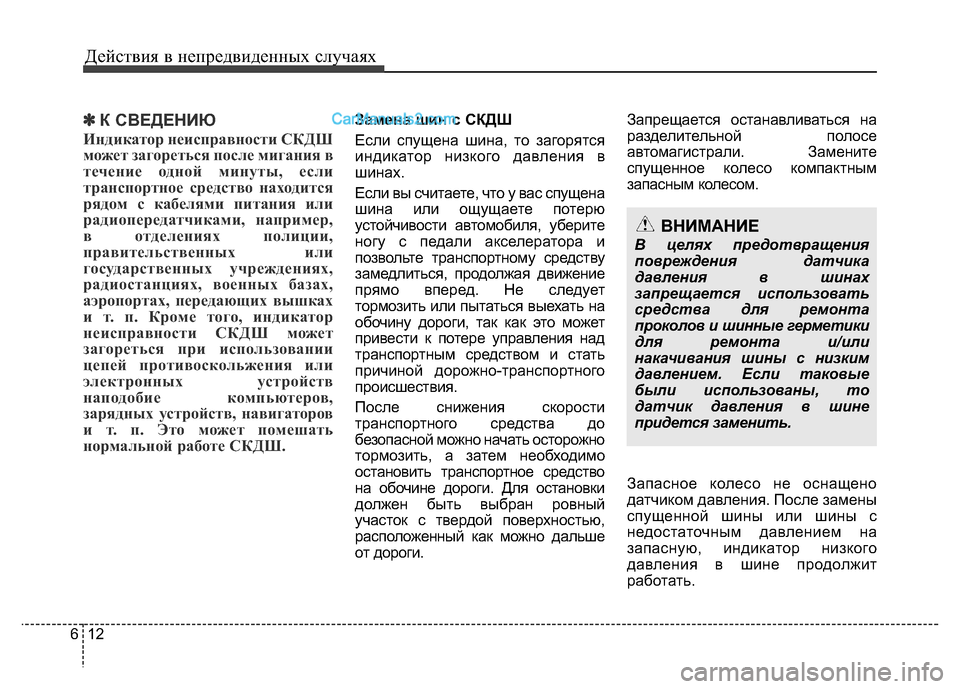

Действия в непредвиденных случаях
12 6
✽К СВЕДЕНИЮ
Индикатор неисправности СКДШ
может загореться после мигания в
течение одной минуты, если
транспортное средство находится
рядом с кабелями питания или
радиопередатчиками, например,
в отделениях полиции,
правительственных или
государственных учреждениях,
радиостанциях, военных базах,
аэропортах, передающих вышках
и т. п. Кроме того, индикатор
неисправности СКДШ может
загореться при использовании
цепей противоскольжения или
электронных устройств
наподобие компьютеров,
зарядных устройств, навигаторов
и т. п. Это может помешать
нормальной работе СКДШ.
Замена шин с СКДШ
Если спущена шина, то загорятся
индикатор низкого давления в
шинах.
Если вы считаете, что у вас спущена
шина или ощущаете потерю
устойчивости автомобиля, уберите
ногу с педали акселератора и
позвольте транспортному средству
замедлиться, продолжая движение
прямо вперед. Не следует
тормозить или пытаться выехать на
обочину дороги, так как это может
привести к потере управления над
транспортным средством и стать
причиной дорожно-транспортного
происшествия.
После снижения скорости
транспортного средства до
безопасной можно начать осторожно
тормозить, а затем необходимо
остановить транспортное средство
на обочине дороги. Для остановки
должен быть выбран ровный
участок с твердой поверхностью,
расположенный как можно дальше
от дороги. Запрещается останавливаться на
разделительной полосе
автомагистрали. Замените
спущенное колесо компактным
запасным колесом.
Запасное колесо не оснащено
датчиком давления. После замены
спущенной шины или шины с
недостаточным давлением на
запасную, индикатор низкого
давления в шине продолжит
работать.
ВНИМАНИЕ
В целях предотвращения
повреждения датчика
давления в шинах
запрещается использовать
средства для ремонта
проколов и шинные герметики
для ремонта и/или
накачивания шины с низким
давлением. Если таковые
были использованы, то
датчик давления в шине
придется заменить.

613

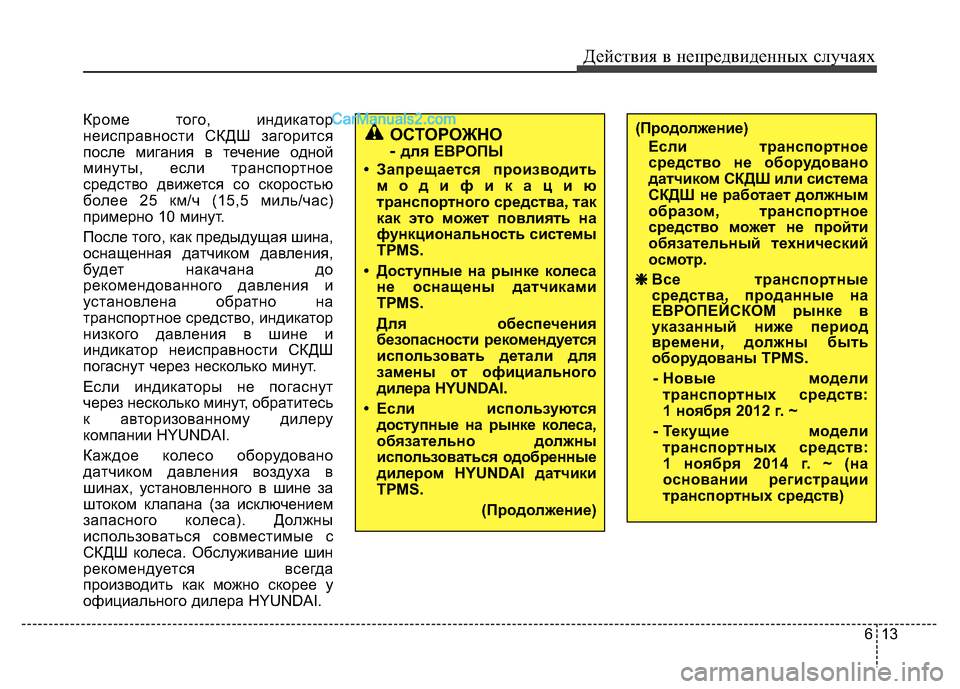

Действия в непредвиденных случаях
Кроме того, индикатор
неисправности СКДШ загорится
после мигания в течение одной
минуты, если транспортное
средство движется со скоростью
более 25 км/ч (15,5 миль/час)
примерно 10 минут.
После того, как предыдущая шина,
оснащенная датчиком давления,
будет накачана до
рекомендованного давления и
установлена обратно на
транспортное средство, индикатор
низкого давления в шине и
индикатор неисправности СКДШ
погаснут через несколько минут.
Если индикаторы не погаснут
через несколько минут, обратитесь
к авторизованному дилеру
компании HYUNDAI.
Каждое колесо оборудовано
датчиком давления воздуха в
шинах, установленного в шине за
штоком клапана (за исключением
запасного колеса). Должны
использоваться совместимые с
СКДШ колеса. Обслуживание шин
рекомендуется всегда
производить как можно скорее у
официального дилера HYUNDAI.
ОСТОРОЖНО
-
для ЕВРОПЫ
• Запрещается производить
модификацию
транспортного средства, так
как это может повлиять на
функциональность системы
TPMS.
• Доступные на рынке колеса
не оснащены датчиками
TPMS.
Для обеспечения
безопасности рекомендуется
использовать детали для
замены от официального
дилера HYUNDAI.
• Если используются
доступные на рынке колеса,
обязательно должны
использоваться одобренные
дилером HYUNDAI датчики
TPMS.
(Продолжение)
(Продолжение)
Если транспортное
средство не оборудовано
датчиком СКДШ или система
СКДШ не работает должным
образом, транспортное
средство может не пройти
обязательный технический
осмотр.
❈▼ ##/
#'"1 #'/
4▼✽▲➃46➁■▲3 #/ "
*/+ ! #'
"#%1 '!/ /,
#'"/ TrMS.
B 0"/ %'
##/ #'":
V # PQVP -.

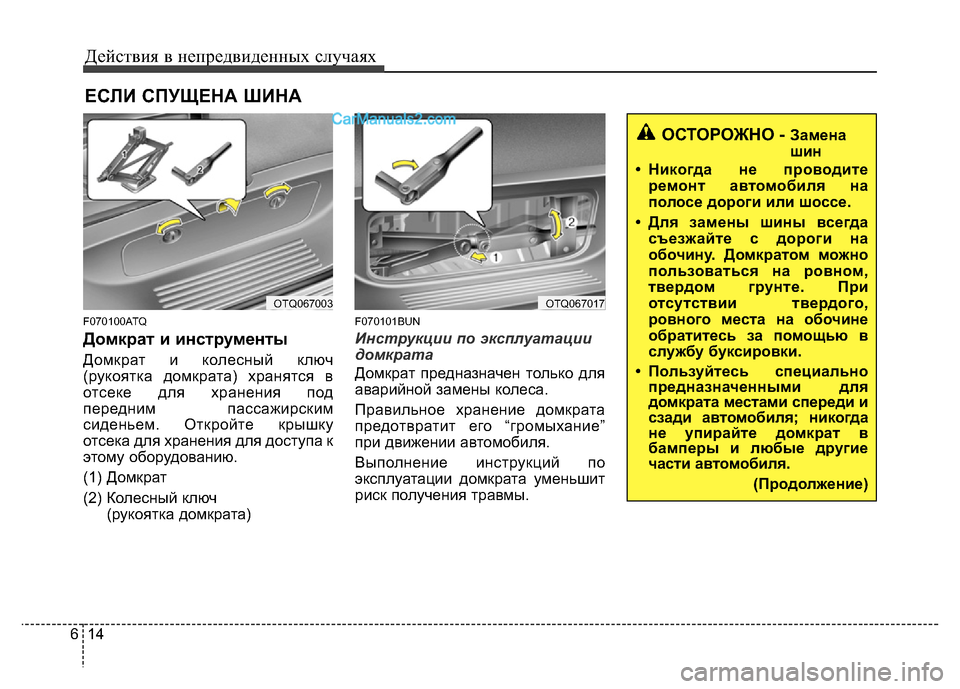

Действия в непредвиденных случаях
14 6
ЕСЛИ СПУЩЕНА ШИНА
F070100ATQ
Домкрат и инструменты
Домкрат и колесный ключ
(рукоятка домкрата) хранятся в
отсеке для хранения под
передним пассажирским
сиденьем. Откройте крышку
отсека для хранения для доступа к
этому оборудованию.
(1) Домкрат
(2) Колесный ключ
(рукоятка домкрата)
F070101BUN
Инструкции по эксплуатации
домкрата
Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
эксплуатации домкрата уменьшит
риск получения травмы.
OTQ067003OTQ067017
ОСТОРОЖНО - Замена
шин
• Никогда не проводите
ремонт автомобиля на
полосе дороги или шоссе.
• Для замены шины всегда
съезжайте с дороги на
обочину. Домкратом можно
пользоваться на ровном,
твердом грунте. При
отсутствии твердого,
ровного места на обочине
обратитесь за помощью в
службу буксировки.
• Пользуйтесь специально
предназначенными для
домкрата местами спереди и
сзади автомобиля; никогда
не упирайте домкрат в
бамперы и любые другие
части автомобиля.
(Продолжение)

615

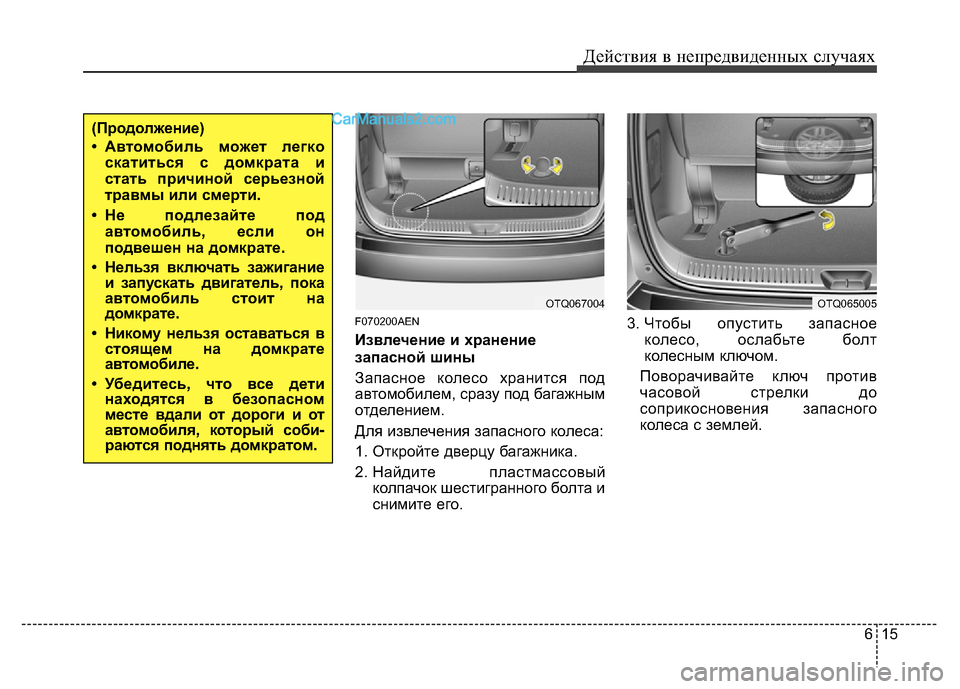

Действия в непредвиденных случаях
F070200AEN
Извлечение и хранение
запасной шины
Запасное колесо хранится под
автомобилем, сразу под багажным
отделением.
Для извлечения запасного колеса:
1. Откройте дверцу багажника.
2. Найдите пластмассовый
колпачок шестигранного болта и
снимите его.3. Чтобы опустить запасное
колесо, ослабьте болт
колесным ключом.
Поворачивайте ключ против
часовой стрелки до
соприкосновения запасного
колеса с землей.
OTQ067004OTQ065005
(Продолжение)
• Автомобиль может легко
скатиться с домкрата и
стать причиной серьезной
травмы или смерти.
• Не подлезайте под
автомобиль, если он
подвешен на домкрате.
• Нельзя включать зажигание
и запускать двигатель, пока
автомобиль стоит на
домкрате.
• Никому нельзя оставаться в
стоящем на домкрате
автомобиле.
• Убедитесь, что все дети
находятся в безопасном
месте вдали от дороги и от
автомобиля, который соби
-раются поднять домкратом.

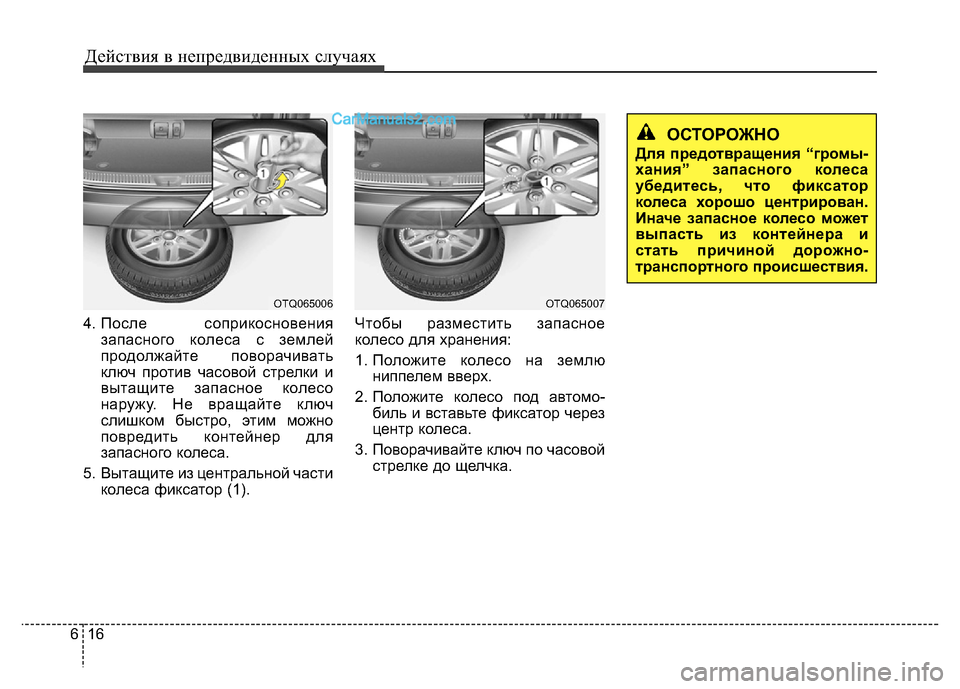

Действия в непредвиденных случаях
16 6
4. После соприкосновения
запасного колеса с землей
продолжайте поворачивать
ключ против часовой стрелки и
вытащите запасное колесо
наружу. Не вращайте ключ
слишком быстро, этим можно
повредить контейнер для
запасного колеса.
5. Вытащите из центральной части
колеса фиксатор (1). Чтобы разместить запасное
колесо для хранения:
1. Положите колесо на землю
ниппелем вверх.
2. Положите колесо под автомо-
биль и вставьте фиксатор через
центр колеса.
3. Поворачивайте ключ по часовой
стрелке до щелчка.
ОСТОРОЖНО
Для предотвращения “громы-
хания” запасного колеса
убедитесь, что фиксатор
колеса хорошо центрирован.
Иначе запасное колесо может
выпасть из контейнера и
стать причиной дорожно
-
транспортного происшествия.
OTQ065006OTQ065007

617

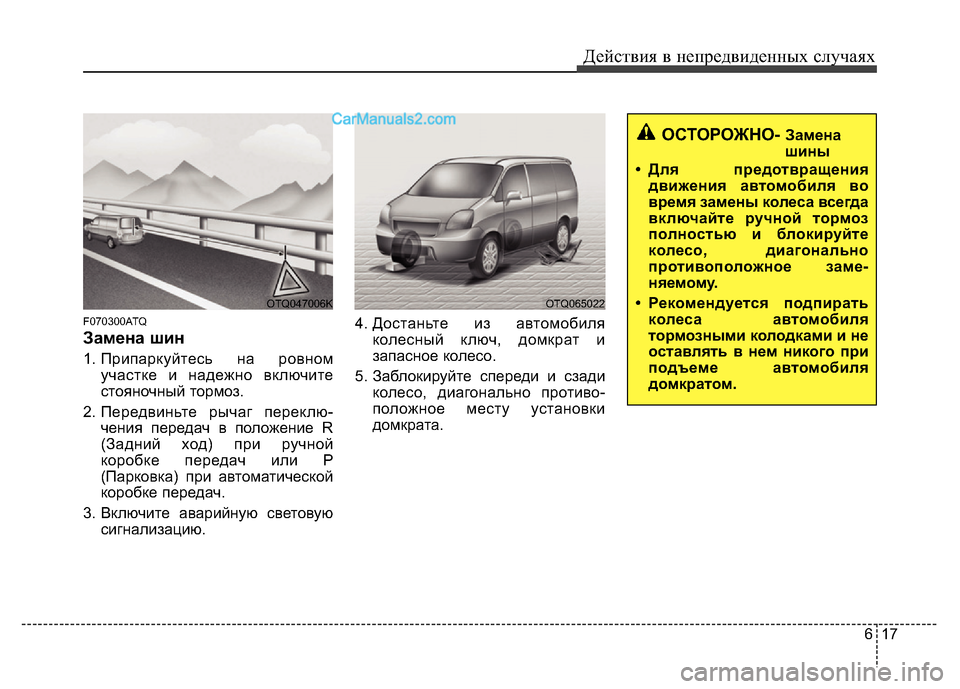

Действия в непредвиденных случаях
F070300ATQ
Замена шин
1. Припаркуйтесь на ровном
участке и надежно включите
стояночный тормоз.
2. Передвиньте рычаг переклю-
чения передач в положение R
(Задний ход) при ручной
коробке передач или P
(Парковка) при автоматической
коробке передач.
3. Включите аварийную световую
сигнализацию.4. Достаньте из автомобиля
колесный ключ, домкрат и
запасное колесо.
5. Заблокируйте спереди и сзади
колесо, диагонально противо-
положное месту установки
домкрата.
ОСТОРОЖНО- Замена
шины
• Для предотвращения
движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме
-
няемому.
•Рекомендуется подпирать
колеса автомобиля
тормозными колодками и не
оставлять в нем никого при
подъеме автомобиля
домкратом.
OTQ047006KOTQ065022
