2016 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

Характеристики автомобиля
74 4

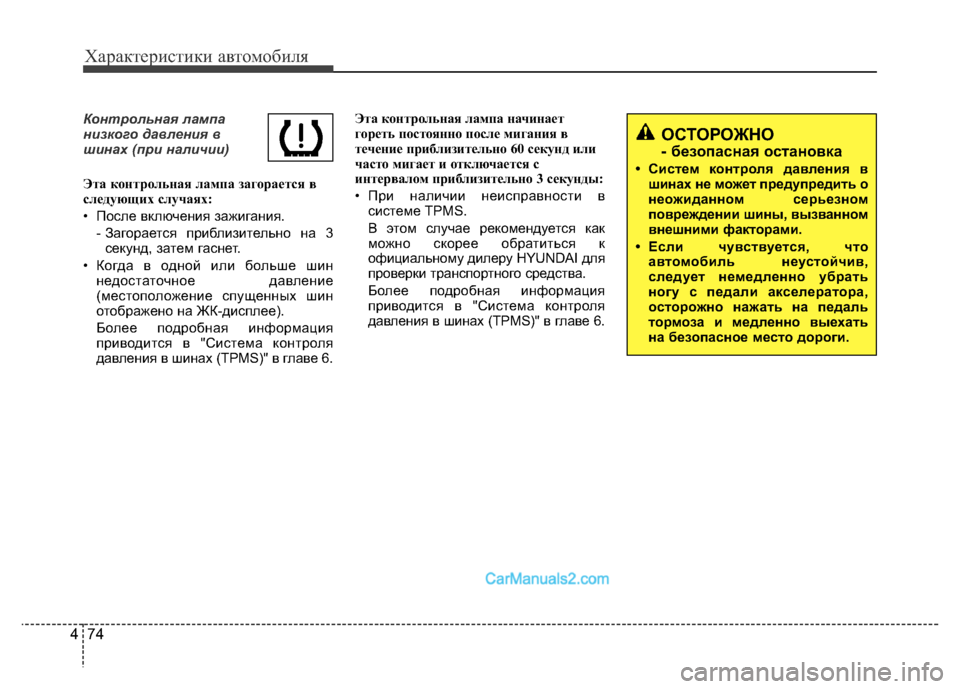

Контрольная лампа
низкого давления в
шинах (при наличии)
Эта контрольная лампа загорается в
следующих случаях:
• После включения зажигания.
- Загорается приблизительно на 3
секунд, затем гаснет.
• Когда в одной или больше шин
недостаточное давление
(местоположение спущенных шин
отображено на ЖК-дисплее).
Более подробная информация
приводится в "Система контроля
давления в шинах (TPMS)" в главе 6.Эта контрольная лампа начинает
гореть постоянно после мигания в
течение приблизительно 60 секунд или
часто мигает и отключается с
интервалом приблизительно 3 секунды:
• При наличии неисправности в
системе TPMS.
В этом случае рекомендуется как
можно скорее обратиться к
официальному дилеру HYUNDAI для
проверки транспортного средства.
Более подробная информация
приводится в "Система контроля
давления в шинах (TPMS)" в главе 6.
ОСТОРОЖНО
- безопасная остановка
• Систем контроля давления в
шинах не может предупредить о
неожиданном серьезном
повреждении шины, вызванном
внешними факторами.
• Если чувствуется, что
автомобиль неустойчив,
следует немедленно убрать
ногу с педали акселератора,
осторожно нажать на педаль
тормоза и медленно выехать
на безопасное место дороги.

475
Характеристики автомобиля
D170000AEN

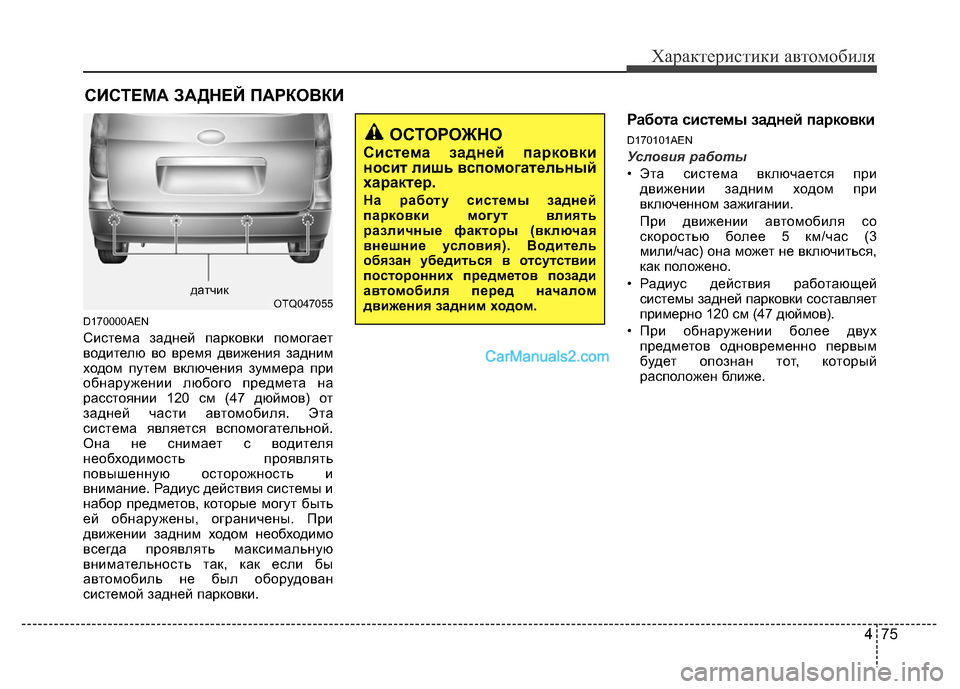

Система задней парковки помогает
водителю во время движения задним
ходом путем включения зуммера при
обнаружении любого предмета на
расстоянии 120 см (47 дюймов) от
задней части автомобиля. Эта
система является вспомогательной.
Она не снимает с водителя
необходимость проявлять
повышенную осторожность и
внимание. Радиус действия системы и
набор предметов, которые могут быть
ей обнаружены, ограничены. При
движении задним ходом необходимо
всегда проявлять максимальную
внимательность так, как если бы
автомобиль не был оборудован
системой задней парковки.
Работа системы задней парковки
D170101AEN
Условия работы
• Эта система включается при
движении задним ходом при
включенном зажигании.
При движении автомобиля со
скоростью более 5 км/час (3
мили/час) она может не включиться,
как положено.
• Радиус действия работающей
системы задней парковки составляет
примерно 120 см (47 дюймов).
• При обнаружении более двух
предметов одновременно первым
будет опознан тот, который
расположен ближе.
СИСТЕМА ЗАДНЕЙ ПАРКОВКИ
ОСТОРОЖНО
Система задней парковки
носит лишь вспомогательный
характер.
На работу системы задней
парковки могут влиять
различные факторы (включая
внешние условия). Водитель
обязан убедиться в отсутствии
посторонних предметов позади
автомобиля перед началом
движения задним ходом.
OTQ047055дaтчик

Характеристики автомобиля
76 4
D170102AUN

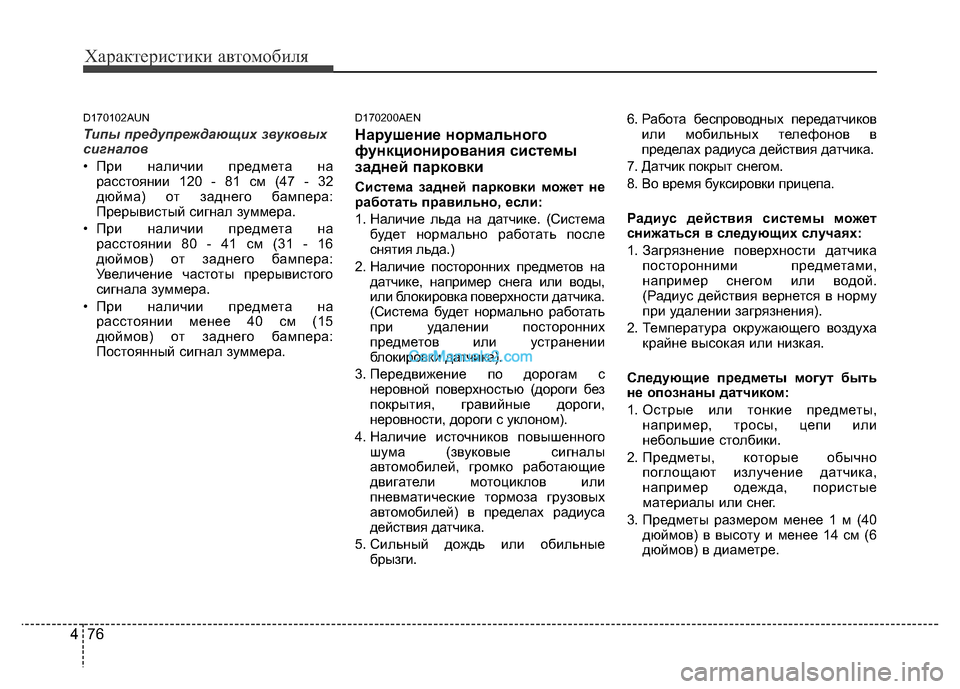

Типы предупреждающих звуковых
сигналов
• При наличии предмета на
расстоянии 120 - 81 см (47 - 32
дюйма) от заднего бампера:
Прерывистый сигнал зуммера.
• При наличии предмета на
расстоянии 80 - 41 см (31 - 16
дюймов) от заднего бампера:
Увеличение частоты прерывистого
сигнала зуммера.
• При наличии предмета на
расстоянии менее 40 см (15
дюймов) от заднего бампера:
Постоянный сигнал зуммера.
D170200AEN
Нарушение нормального
функционирования системы
задней парковки
Система задней парковки может не
работать правильно, если:
1. Наличие льда на датчике. (Система
будет нормально работать после
снятия льда.)
2. Наличие посторонних предметов на
датчике, например снега или воды,
или блокировка поверхности датчика.
(Система будет нормально работать
при удалении посторонних
предметов или устранении
блокировки датчика).
3. Передвижение по дорогам с
неровной поверхностью (дороги без
покрытия, гравийные дороги,
неровности, дороги с уклоном).
4. Наличие источников повышенного
шума (звуковые сигналы
автомобилей, громко работающие
двигатели мотоциклов или
пневматические тормоза грузовых
автомобилей) в пределах радиуса
действия датчика.
5. Сильный дождь или обильные
брызги.6. Работа беспроводных передатчиков
или мобильных телефонов в
пределах радиуса действия датчика.
7. Датчик покрыт снегом.
8. Во время буксировки прицепа.
Радиус действия системы может
снижаться в следующих случаях:
1. Загрязнение поверхности датчика
посторонними предметами,
например снегом или водой.
(Радиус действия вернется в норму
при удалении загрязнения).
2. Температура окружающего воздуха
крайне высокая или низкая.
Следующие предметы могут быть
не опознаны датчиком:
1. Острые или тонкие предметы,
например, тросы, цепи или
небольшие столбики.
2. Предметы, которые обычно
поглощают излучение датчика,
например одежда, пористые
материалы или снег.
3. Предметы размером менее 1 м (40
дюймов) в высоту и менее 14 см (6
дюймов) в диаметре.

477
Характеристики автомобиля
D170300AEN

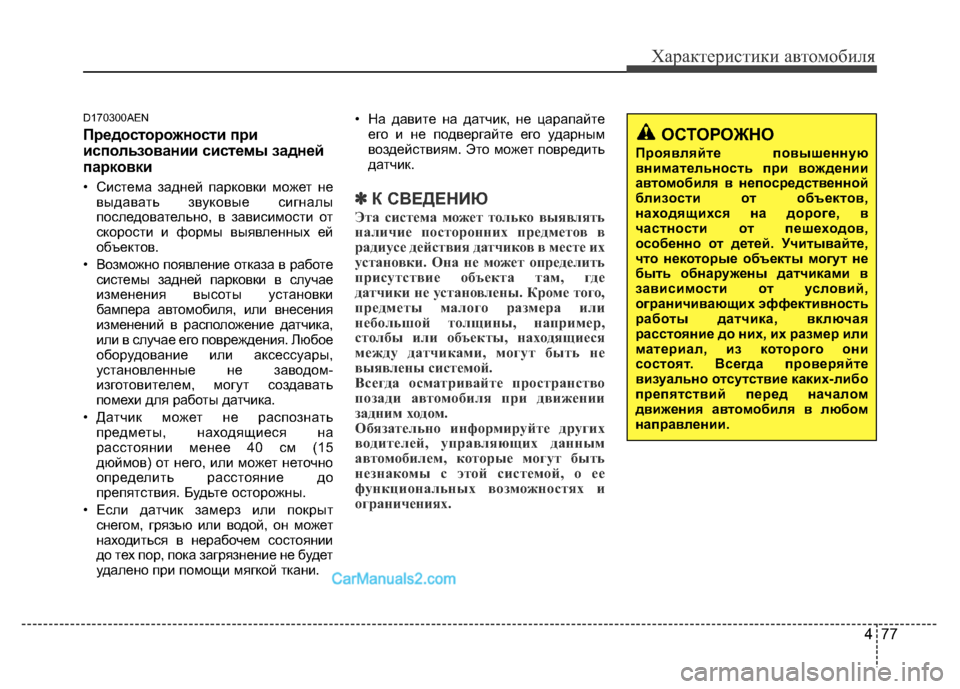

Предосторожности при
использовании системы зaднeй
пapкoвки
• Система задней парковки может не
выдавать звуковые сигналы
последовательно, в зависимости от
скорости и формы выявленных ей
объектов.
• Возможно появление отказа в работе
системы задней парковки в случае
изменения высоты установки
бампера автомобиля, или внесения
изменений в расположение датчика,
или в случае его повреждения. Любое
оборудование или аксессуары,
установленные не заводом-
изготовителем, могут создавать
помехи для работы датчика.
• Датчик может не распознать
предметы, находящиеся на
расстоянии менее 40 см (15
дюймов) от него, или может неточно
определить расстояние до
препятствия. Будьте осторожны.
• Если датчик замерз или покрыт
снегом, грязью или водой, он может
находиться в нерабочем состоянии
до тех пор, пока загрязнение не будет
удалено при помощи мягкой ткани.• На давите на датчик, не царапайте
его и не подвергайте его ударным
воздействиям. Это может повредить
датчик.✽К СВЕДЕНИЮ
Эта система может только выявлять
наличие посторонних предметов в
радиусе действия датчиков в месте их
установки. Она не может определить
присутствие объекта там, где
датчики не установлены. Кроме того,
предметы малого размера или
небольшой толщины, например,
столбы или объекты, находящиеся
между датчиками, могут быть не
выявлены системой.
Всегда осматривайте пространство
позади автомобиля при движении
задним ходом.
Обязательно информируйте других
водителей, управляющих данным
автомобилем, которые могут быть
незнакомы с этой системой, о ее
функциональных возможностях и
ограничениях.
ОСТОРОЖНО
Проявляйте повышенную
внимательность при вождении
автомобиля в непосредственной
близости от объектов,
находящихся на дороге, в
частности от пешеходов,
особенно от детей. Учитывайте,
что некоторые объекты могут не
быть обнаружены датчиками в
зависимости от условий,
ограничивающих эффективность
работы датчика, включая
расстояние до них, их размер или
материал, из которого они
состоят. Всегда проверяйте
визуально отсутствие каких-либо
препятствий перед началом
движения автомобиля в любом
направлении.

Характеристики автомобиля
78 4
D170400AEN

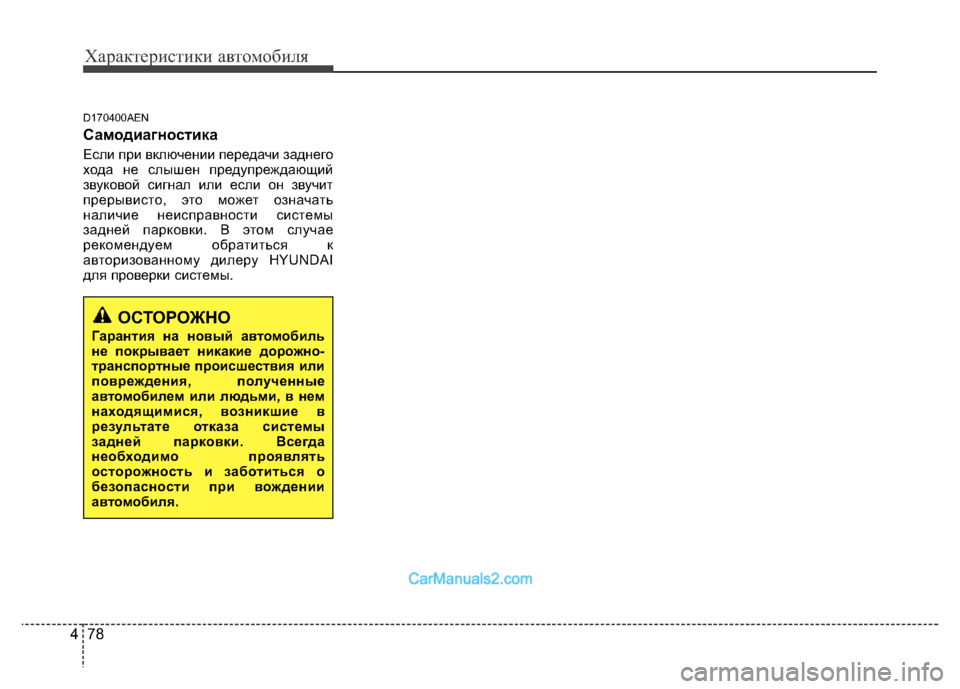

Самодиагностика
Если при включении передачи заднего
хода не слышен предупреждающий
звуковой сигнал или если он звучит
прерывисто, это может означать
наличие неисправности системы
задней парковки. В этом случае
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
ОСТОРОЖНО
Гарантия на новый автомобиль
не покрывает никакие дорожно-
транспортные происшествия или
повреждения, полученные
автомобилем или людьми, в нем
находящимися, возникшие в
результате отказа системы
задней парковки. Всегда
необходимо проявлять
осторожность и заботиться о
безопасности при вождении
автомобиля.

479
Характеристики автомобиля

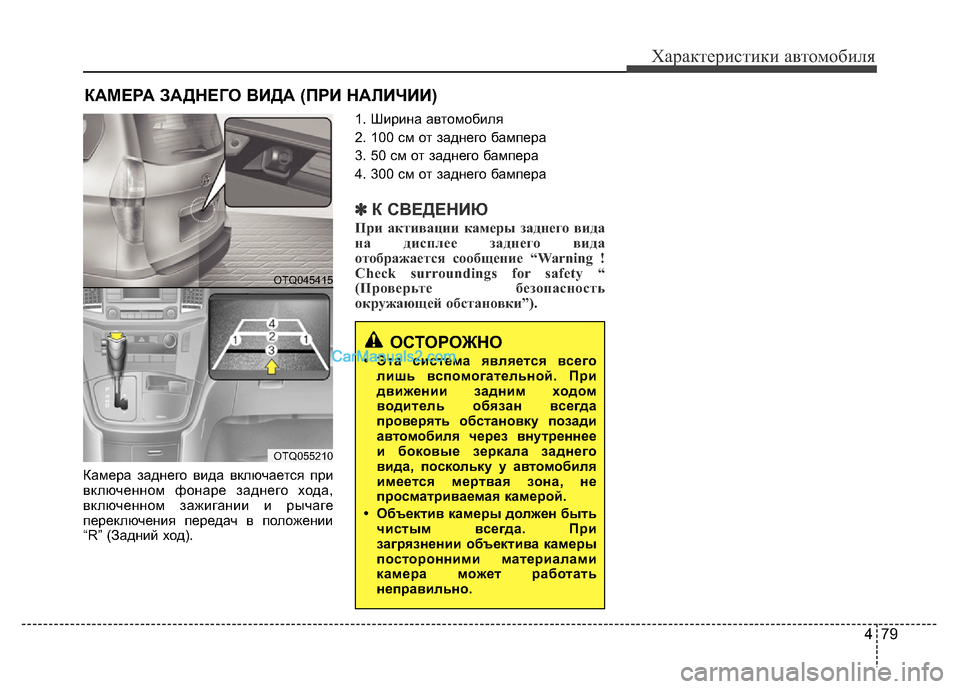

Камера заднего вида включается при
включенном фонаре заднего хода,
включенном зажигании и рычаге
переключения передач в положении
“R” (Задний ход).1. Ширина автомобиля
2. 100 см от заднего бампера
3. 50 см от заднего бампера
4. 300 см от заднего бампера
✽К СВЕДЕНИЮ
При активации камеры заднего вида
на дисплее заднего вида
отображается сообщение “Warning !
Check surroundings for safety “
(Проверьте безопасность
окружающей обстановки”).
КАМЕРА ЗАДНЕГО ВИДА (ПРИ НАЛИЧИИ)
ОСТОРОЖНО
• Эта система является всего
лишь вспомогательной. При
движении задним ходом
водитель обязан всегда
проверять обстановку позади
автомобиля через внутреннее
и боковые зеркала заднего
вида, поскольку у автомобиля
имеется мертвая зона, не
просматриваемая камерой.
• Объектив камеры должен быть
чистым всегда. При
загрязнении объектива камеры
посторонними материалами
камера может работать
неправильно.
OTQ045415
OTQ055210

Характеристики автомобиля
80 4
D180000AUN

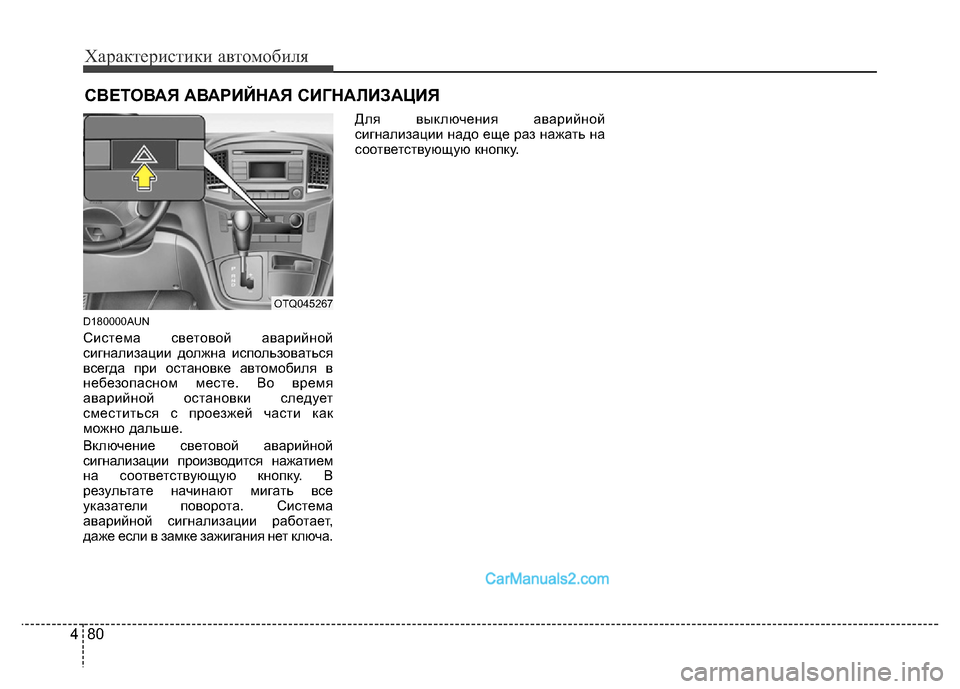

Система световой аварийной
сигнализации должна использоваться
всегда при остановке автомобиля в
небезопасном месте. Во время
аварийной остановки следует
сместиться с проезжей части как
можно дальше.
Включение световой аварийной
сигнализации производится нажатием
на соответствующую кнопку. В
результате начинают мигать все
указатели поворота. Система
аварийной сигнализации работает,
даже если в замке зажигания нет ключа.Для выключения аварийной
сигнализации надо еще раз нажать на
соответствующую кнопку.
СВЕТОВАЯ АВАРИЙНАЯ СИГНАЛИЗАЦИЯ
OTQ045267

481
Характеристики автомобиля
D190100BUN

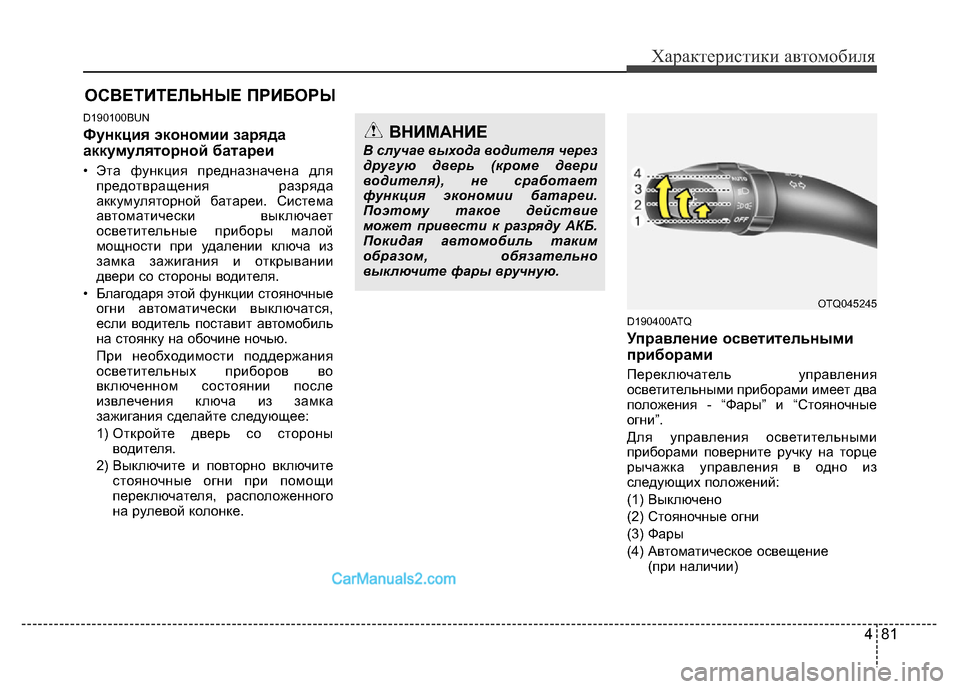

Функция экономии заряда
аккумуляторной батареи
• Эта функция предназначена для
предотвращения разряда
аккумуляторной батареи. Система
автоматически выключает
осветительные приборы малой
мощности при удалении ключа из
замка зажигания и открывании
двери со стороны водителя.
• Благодаря этой функции стояночные
огни автоматически выключатся,
если водитель поставит автомобиль
на стоянку на обочине ночью.
При необходимости поддержания
осветительных приборов во
включенном состоянии после
извлечения ключа из замка
зажигания сделайте следующее:
1) Откройте дверь со стороны
водителя.
2) Выключите и повторно включите
стояночные огни при помощи
переключателя, расположенного
на рулевой колонке.
D190400ATQ
Управление осветительными
приборами
Переключатель управления
осветительными приборами имеет два
положения - “Фары” и “Стояночные
огни”.
Для управления осветительными
приборами поверните ручку на торце
рычажка управления в одно из
следующих положений:
(1) Выключено
(2) Стояночные огни
(3) Фары
(4) Автоматическое освещение
(при наличии)
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ
ВНИМАНИЕ
В случае выхода водителя через
другую дверь (кроме двери
водителя), не сработает
функция экономии батареи.
Поэтому такое действие
может привести к разряду АКБ.
Покидая автомобиль таким
образом, обязательно
выключите фары вручную.
OTQ045245
