2016 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

Введение
4 1
A020102AEN

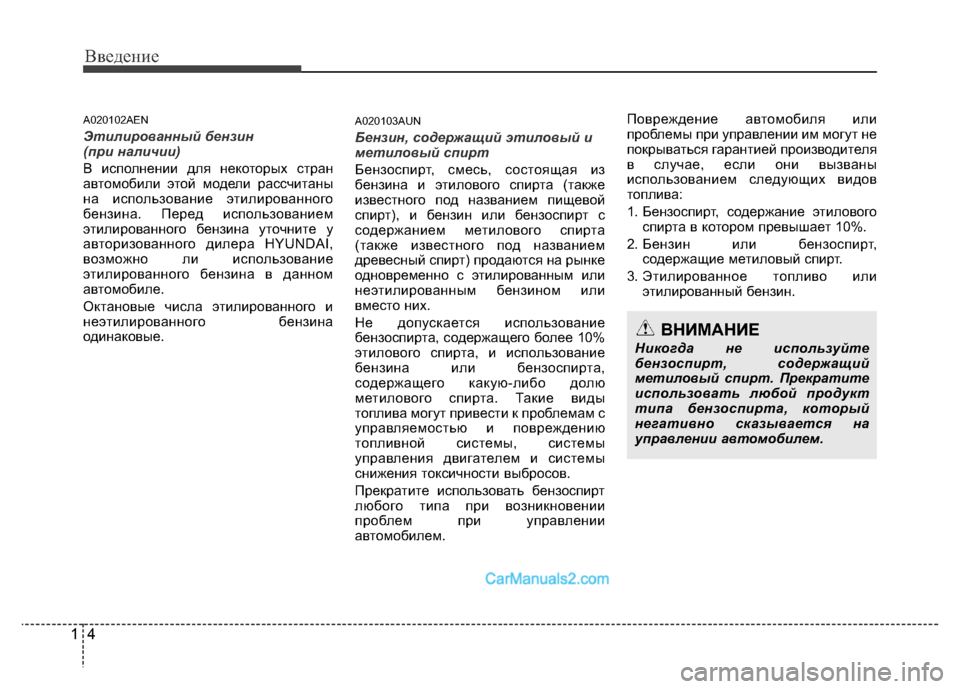

Этилированный бензин
(при наличии)
В исполнении для некоторых стран
автомобили этой модели рассчитаны
на использование этилированного
бензина. Перед использованием
этилированного бензина уточните у
авторизованного дилера HYUNDAI,
возможно ли использование
этилированного бензина в данном
автомобиле.
Октановые числа этилированного и
неэтилированного бензина
одинаковые.
A020103AUN
Бензин, содержащий этиловый и
метиловый спирт
Бензоспирт, смесь, состоящая из
бензина и этилового спирта (также
известного под названием пищевой
спирт), и бензин или бензоспирт с
содержанием метилового спирта
(также известного под названием
древесный спирт) продаются на рынке
одновременно с этилированным или
неэтилированным бензином или
вместо них.
Не допускается использование
бензоспирта, содержащего более 10%
этилового спирта, и использование
бензина или бензоспирта,
содержащего какую-либо долю
метилового спирта. Такие виды
топлива могут привести к проблемам с
управляемостью и повреждению
топливной системы, системы
управления двигателем и системы
снижения токсичности выбросов.
Прекратите использовать бензоспирт
любого типа при возникновении
проблем при управлении
автомобилем.Повреждение автомобиля или
проблемы при управлении им могут не
покрываться гарантией производителя
в случае, если они вызваны
использованием следующих видов
топлива:
1. Бензоспирт, содержание этилового
спирта в котором превышает 10%.
2. Бензин или бензоспирт,
содержащие метиловый спирт.
3. Этилированное топливо или
этилированный бензин.
ВНИМАНИЕ
Никогда не используйте
бензоспирт, содержащий
метиловый спирт. Прекратите
использовать любой продукт
типа бензоспирта, который
негативно сказывается на
управлении автомобилем.

15
Введение

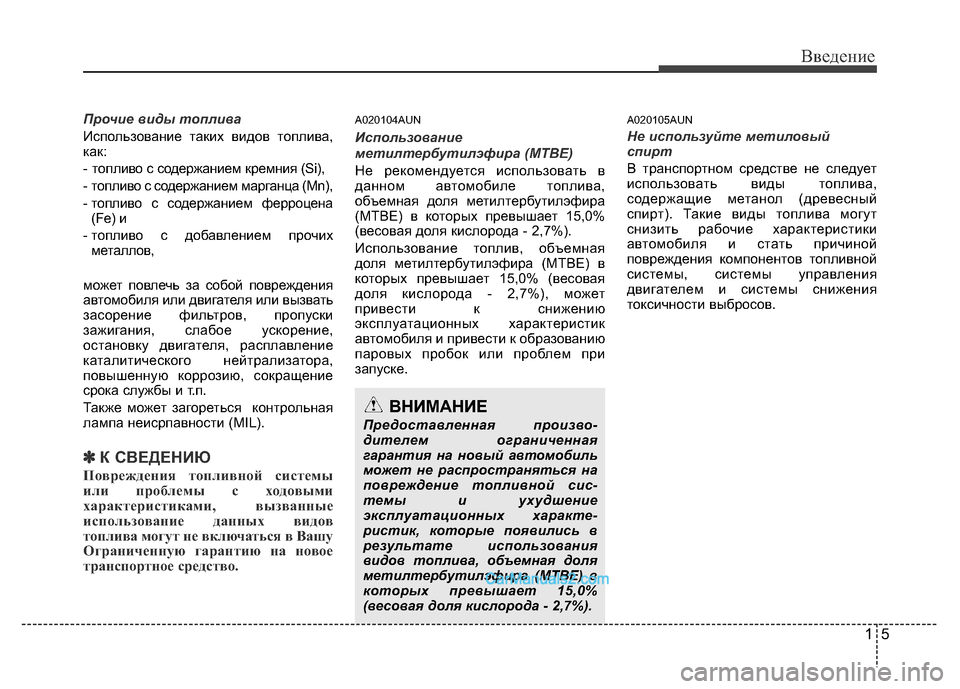

Прочие виды топлива
Использование таких видов топлива,
как:
- топливо с содержанием кремния (Si),
- топливо с содержанием марганца (Mn),
- топливо с содержанием ферроцена
(Fe) и
- топливо с добавлением прочих
металлов,
может повлечь за собой повреждения
автомобиля или двигателя или вызвать
засорение фильтров, пропуски
зажигания, слабое ускорение,
остановку двигателя, расплавление
каталитического нейтрализатора,
повышенную коррозию, сокращение
срока службы и т.п.
Также может загореться контрольная
лампа неисрпавности (MIL).
✽К СВЕДЕНИЮ
Повреждения топливной системы
или проблемы с ходовыми
характеристиками, вызванные
использование данных видов
топлива могут не включаться в Вашу
Ограниченную гарантию на новое
транспортное средство.
A020104AUN
Использование
метилтербутилэфира (MTBE)
Не рекомендуется использовать в
данном автомобиле топлива,
объемная доля метилтербутилэфира
(MTBE) в которых превышает 15,0%
(весовая доля кислорода - 2,7%).
Использование топлив, объемная
доля метилтербутилэфира (MTBE) в
которых превышает 15,0% (весовая
доля кислорода - 2,7%), может
привести к снижению
эксплуатационных характеристик
автомобиля и привести к образованию
паровых пробок или проблем при
запуске.
A020105AUN
Не используйте метиловый
спирт
В транспортном средстве не следует
использовать виды топлива,
содержащие метанол (древесный
спирт). Такие виды топлива могут
снизить рабочие характеристики
автомобиля и стать причиной
повреждения компонентов топливной
системы, системы управления
двигателем и системы снижения
токсичности выбросов.
ВНИМАНИЕ
Предоставленная произво-дителем ограниченная
гарантия на новый автомобиль
может не распространяться на
повреждение топливной сис
-темы и ухудшение
эксплуатационных характе-ристик, которые появились в
результате использования
видов топлива, объемная доля
метилтербутилэфира (MTBE) в
которых превышает 15,0%
(весовая доля кислорода - 2,7%).

Введение
6 1

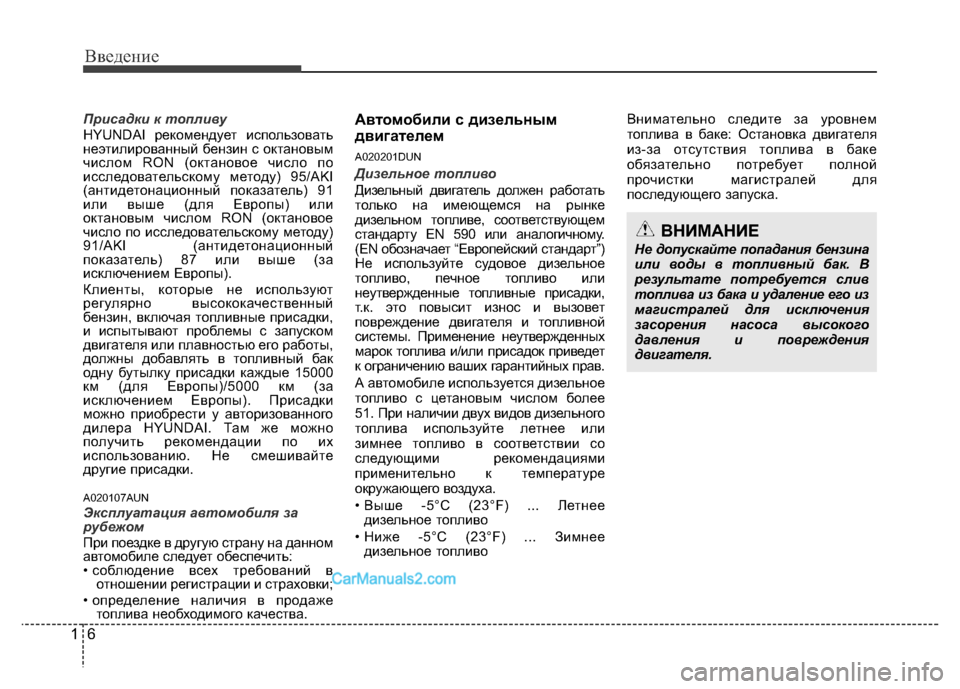

Присадки к топливу
HYUNDAI рекомендует использовать
неэтилированный бензин с октановым
числом RON (октановое число по
исследовательскому методу) 95/AKI
(антидетонационный показатель) 91
или выше (для Европы) или
октановым числом RON (октановое
число по исследовательскому методу)
91/AKI (антидетонационный
показатель) 87 или выше (за
исключением Европы).
Клиенты, которые не используют
регулярно высококачественный
бензин, включая топливные присадки,
и испытывают проблемы с запуском
двигателя или плавностью его работы,
должны добавлять в топливный бак
одну бутылку присадки каждые 15000
км (для Европы)/5000 км (за
исключением Европы). Присадки
можно приобрести у авторизованного
дилера HYUNDAI. Там же можно
получить рекомендации по их
использованию. Не смешивайте
другие присадки.
A020107AUN
Эксплуатация автомобиля за
рубежом
При поездке в другую страну на данном
автомобиле следует обеспечить:
• соблюдение всех требований в
отношении регистрации и страховки;
• определение наличия в продаже
топлива необходимого качества.
Автомобили с дизельным
двигателем
A020201DUN
Дизельное топливо
Дизельный двигатель должен работать
только на имеющемся на рынке
дизельном топливе, соответствующем
стандарту EN 590 или аналогичному.
(EN обозначает “Европейский стандарт”)
Не используйте судовое дизельное
топливо, печное топливо или
неутвержденные топливные присадки,
т.к. это повысит износ и вызовет
повреждение двигателя и топливной
системы. Применение неутвержденных
марок топлива и/или присадок приведет
к ограничению ваших гарантийных прав.
А автомобиле используется дизельное
топливо с цетановым числом более
51. При наличии двух видов дизельного
топлива используйте летнее или
зимнее топливо в соответствии со
следующими рекомендациями
применительно к температуре
окружающего воздуха.
• Выше -5°C (23°F) ... Летнее
дизельное топливо
• Ниже -5°C (23°F) ... Зимнее
дизельное топливоВнимательно следите за уровнем
топлива в баке: Остановка двигателя
из-за отсутствия топлива в баке
обязательно потребует полной
прочистки магистралей для
последующего запуска.
ВНИМАНИЕ
Не допускайте попадания бензина
или воды в топливный бак. В
результате потребуется слив
топлива из бака и удаление его из
магистралей для исключения
засорения насоса высокого
давления и повреждения
двигателя.

17
Введение
A020202BUN

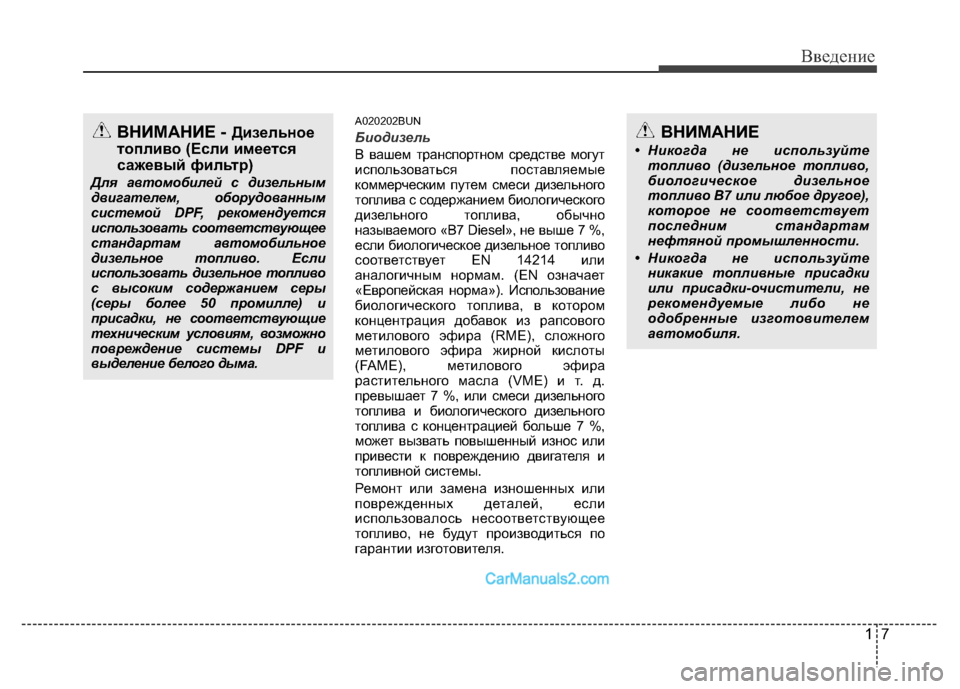

Биодизель
В вашем транспортном средстве могут
использоваться поставляемые
коммерческим путем смеси дизельного
топлива с содержанием биологического
дизельного топлива, обычно
называемого «B7 Diesel», не выше 7 %,
если биологическое дизельное топливо
соответствует EN 14214 или
аналогичным нормам. (EN означает
«Европейская норма»). Использование
биологического топлива, в котором
концентрация добавок из рапсового
метилового эфира (RME), сложного
метилового эфира жирной кислоты
(FAME), метилового эфира
растительного масла (VME) и т. д.
превышает 7 %, или смеси дизельного
топлива и биологического дизельного
топлива с концентрацией больше 7 %,
может вызвать повышенный износ или
привести к повреждению двигателя и
топливной системы.
Ремонт или замена изношенных или
поврежденных деталей, если
использовалось несоответствующее
топливо, не будут производиться по
гарантии изготовителя.ВНИМАНИЕ - Дизельное
топливо (Если имеется
сажевый фильтр)
Для автомобилей с дизельным
двигателем, оборудованным
системой DPF, рекомендуется
использовать соответствующее
стандартам автомобильное
дизельное топливо. Если
использовать дизельное топливо
с высоким содержанием серы
(серы более 50 промилле) и
присадки, не соответствующие
техническим условиям, возможно
повреждение системы DPF и
выделение белого дыма.
ВНИМАНИЕ
• Никогда не используйте
топливо (дизельное топливо,
биологическое дизельное
топливо B7 или любое другое),
которое не соответствует
последним стандартам
нефтяной промышленности.
• Никогда не используйте
никакие топливные присадки
или присадки-очистители, не
рекомендуемые либо не
одобренные изготовителем
автомобиля.

Введение
8 1
A090000AEN

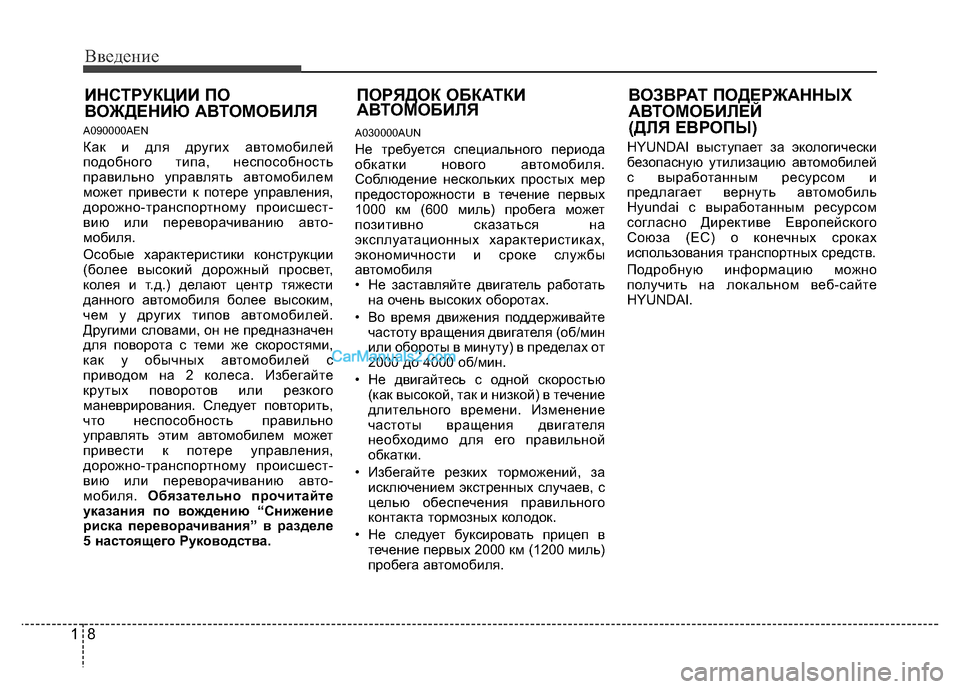

Как и для других автомобилей
подобного типа, неспособность
правильно управлять автомобилем
может привести к потере управления,
дорожно-транспортному происшест-
вию или переворачиванию авто-
мобиля.
Особые характеристики конструкции
(более высокий дорожный просвет,
колея и т.д.) делают центр тяжести
данного автомобиля более высоким,
чем у других типов автомобилей.
Другими словами, он не предназначен
для поворота с теми же скоростями,
как у обычных автомобилей с
приводом на 2 колеса. Избегайте
крутых поворотов или резкого
маневрирования. Следует повторить,
что неспособность правильно
управлять этим автомобилем может
привести к потере управления,
дорожно-транспортному происшест-
вию или переворачиванию авто-
мобиля. Обязательно прочитайте
указания по вождению “Снижение
риска переворачивания” в разделе
5 настоящего Руководства.A030000AUN
Не требуется специального периода
обкатки нового автомобиля.
Соблюдение нескольких простых мер
предосторожности в течение первых
1000 км (600 миль) пробега может
позитивно сказаться на
эксплуатационных характеристиках,
экономичности и сроке службы
автомобиля
• Не заставляйте двигатель работать
на очень высоких оборотах.
• Во время движения поддерживайте
частоту вращения двигателя (об/мин
или обороты в минуту) в пределах от
2000 до 4000 об/мин.
• Не двигайтесь с одной скоростью
(как высокой, так и низкой) в течение
длительного времени. Изменение
частоты вращения двигателя
необходимо для его правильной
обкатки.
• Избегайте резких торможений, за
исключением экстренных случаев, с
целью обеспечения правильного
контакта тормозных колодок.
• Не следует буксировать прицеп в
течение первых 2000 км (1200 миль)
пробега автомобиля.HYUNDAI выступает за экологически
безопасную утилизацию автомобилей
с выработанным ресурсом и
предлагает вернуть автомобиль
Hyundai с выработанным ресурсом
согласно Директиве Европейского
Союза (ЕС) о конечных сроках
использования транспортных средств.
Подробную информацию можно
получить на локальном веб-сайте
HYUNDAI.
ВОЗВРАТ ПОДЕРЖАННЫХ
АВТОМОБИЛЕЙ
(ДЛЯ ЕВРОПЫ) ИНСТРУКЦИИ ПО
ВОЖДЕНИЮ АВТОМОБИЛЯПОРЯДОК ОБКАТКИ
АВТОМОБИЛЯ

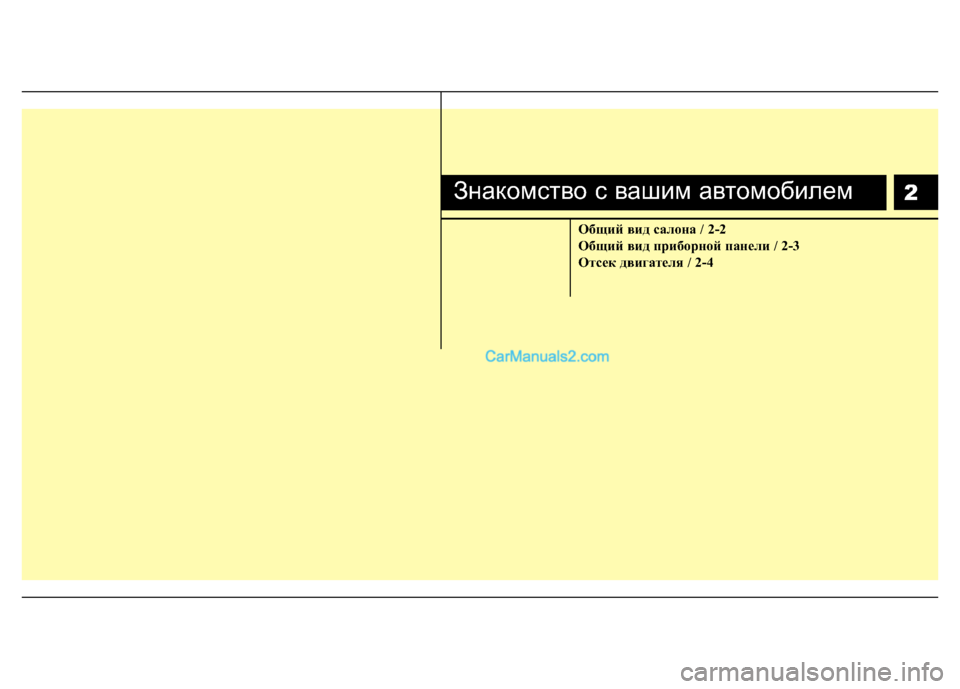

Общий вид салона / 2-2
Общий вид приборной панели / 2-3
Отсек двигателя / 2-4
2Знакомство с вашим автомобилем

Знакомство с вашим автомобилем
2 2

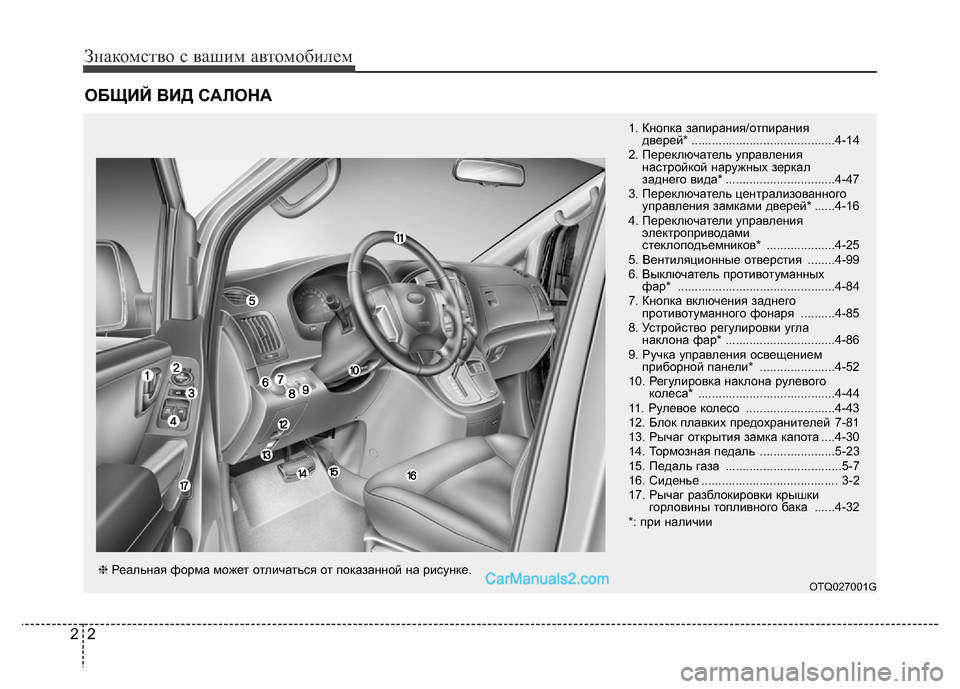

ОБЩИЙ ВИД САЛОНА
1. Кнопка запирания/отпирания
дверей* ..........................................4-14
2. Переключатель управления
настройкой наружных зеркал
заднего вида* ................................4-47
3. Переключатель централизованного
управления замками дверей* ......4-16
4. Переключатели управления
электроприводами
стеклоподъемников* ....................4-25
5. Вентиляционные отверстия ........4-99
6. Выключатель противотуманных
фар* ..............................................4-84
7. Кнопка включения заднего
противотуманного фонаря ..........4-85
8. Устройство регулировки угла
наклона фар* ................................4-86
9. Ручка управления освещением
приборной панели* ......................4-52
10. Регулировка наклона рулевого
колеса* ........................................4-44
11. Рулевое колесо ..........................4-43
12. Блок плавких предохранителей 7-81
13. Рычаг открытия замка капота ....4-30
14. Тормозная педаль ......................5-23
15. Педаль газа ..................................5-7
16. Сиденье ........................................ 3-2
17. Рычаг разблокировки крышки
горловины топливного бака ......4-32
*: при наличии
OTQ027001G
❈Реальная форма может отличаться от показанной на рисунке.

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ
23
Знакомство с вашим автомобилем
1. Приборная панель ...........................4-51
2. Управление осветительными
приборами/указателями поворота....4-81
3. Звуковой сигнал ...............................4-45
4. Управления стеклоочистителями /
омывателями ..................................4-90
5. Органы управления аудиосистемой
на рулевом колесе* .......................4-139
6. Передняя подушка безопасности
водителя*..........................................3-57
7. Замок зажигания ................................5-5
8. Органы управления
аудиосистемой*..............................4-138
9. Кнопка включения системы
аварийной сигнализации ..........4-80/6-2
10. Система управления
микроклиматом* ..................4-95/4-109
11. Стояночный тормоз .......................5-25
12. Рычаг переключения
передач* ...................................5-14/5-9
13. Порт для подключения
дополнительного аудиоустройства,
устройства USB* ..........................4-140
14. Передняя подушка безопасности
пассажира* .....................................3-57
15. Перчаточный ящик ......................4-128
*: при наличии
OTQ025002❈Реальная форма может отличаться от показанной на рисунке.
