2015 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля8/49
8

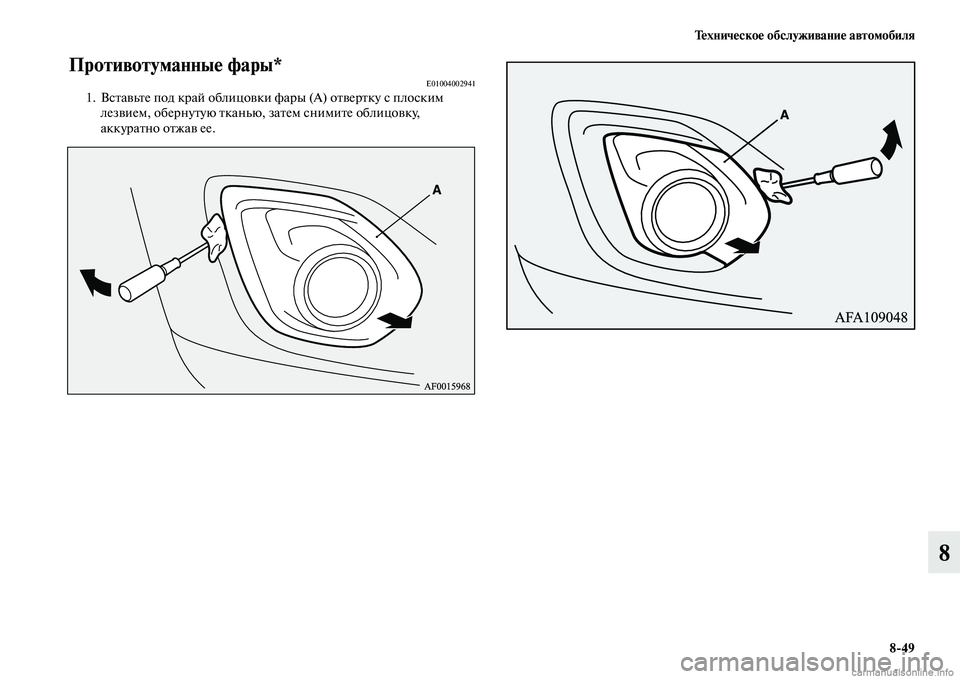

Противотуманные фары*E010040029411. ВNbтавьте под край облицовки фары (А) отвертку Nb плоNbким лезвием, обернутую тканью, заNВтем Nbнимите облицовку,
аккуратно отжав ее.

8/50 Техническое обслуживание автомобиля
8

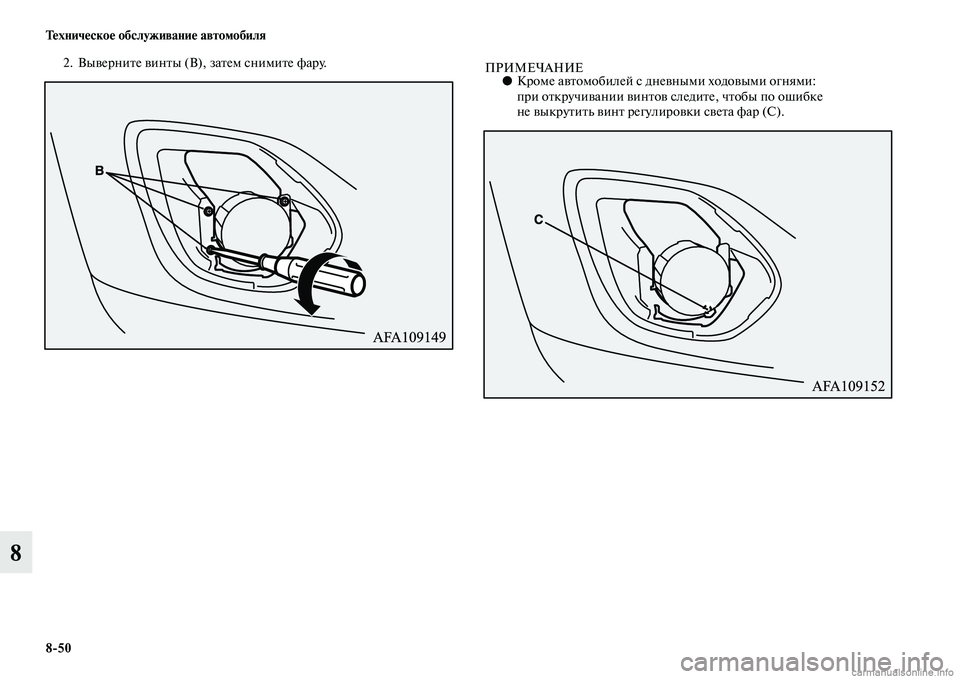

2. Выверните винты (В), затем Nbнимите фару.ПРИМЕЧАНИЕ●Кроме автомобилей Nb дневными ходовыми огнями:
при откручивании винтов Nbледите, чтобы по ошибке
не выкрутить винт регулировки Nbвета фар (С).

Техническое обслуживание автомобиля8/51
8

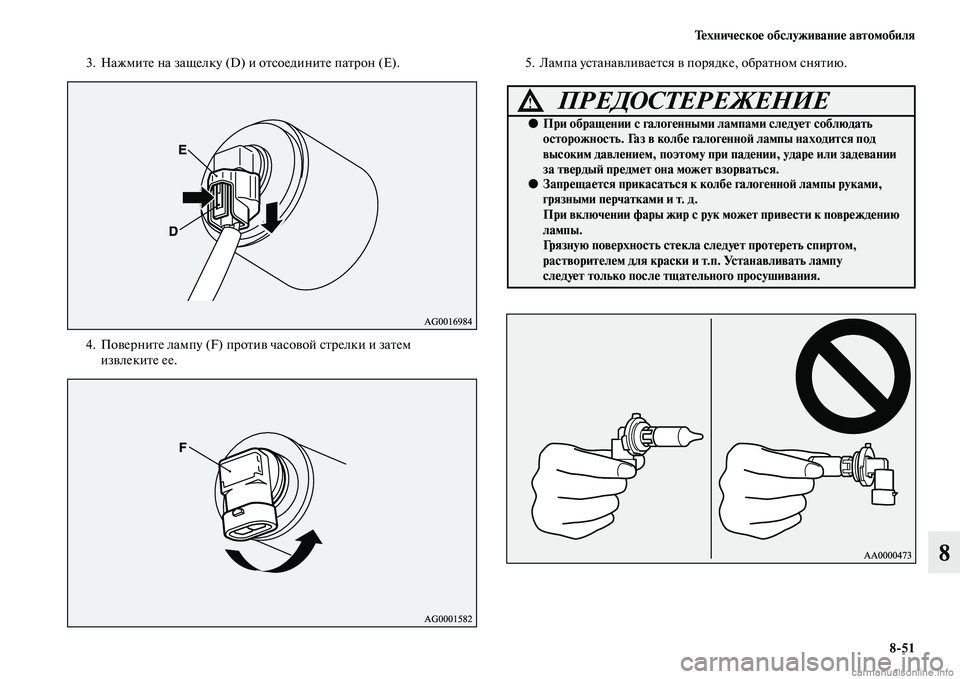

3. Нажмите на защелку (D) и отNbоедините патрон (E).
4. Поверните лампу (F) против чаNbовой Nbтрелки и затем извлеките ее. 5. Лампа уNbтанавливаетNbя в порядке, обрNВатном Nbнятию.
ПРЕДОСТЕРЕЖЕНИЕ!
●
При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенноФШ лампы находится поФщд
высоким давлением, поэтому при падении, ударе или задевании
за твердыФШ предмет она может взорваться.
●Запрещается прикасаться к колбе галогенноФШ лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для крФщаски и т. п . Ус т а н а в л и в а т ь л а м п у
следует только после тщательного просушивания.

8/52 Техническое обслуживание автомобиля
8

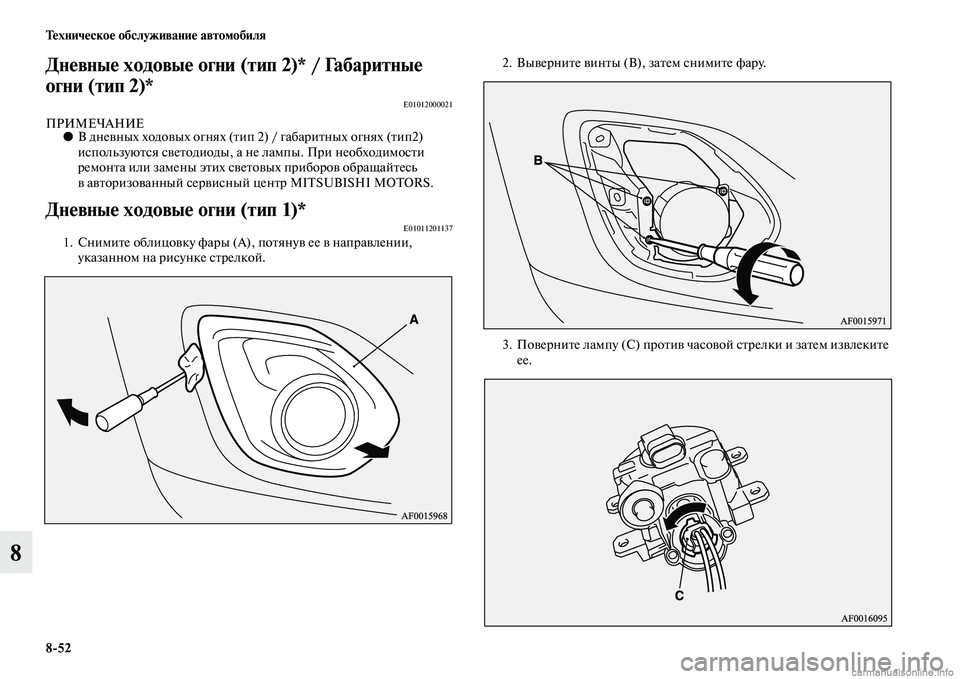

Дневные ходовые огни (тип 2)* / Габаритные
огни (тип 2)*
E01012000021
ПРИМЕЧАНИЕ● В дневных ходовых огнях (тип 2) / габаритных огнях (тип2)
иNbпользуютNbя Nbветодиоды, а не лампы. При необходимоNbти
ремонта или замены этих Nbветовых приборов обращайтеNbь
в авторизованный NbервиNbный центр MITSUBISHI MOTORS.
Дневные ходовые огни (тип 1)*E010112011371. Снимите облицовку фары (А), потянув ее в направлении,
указанном на риNbунке Nbтрелкой. 2. Выверните винты (В), затем NВNbнимите фару.
3. Поверните лампу (С) против чаNbовой Nbтрелки и затем извлеките
ее.

Техническое обслуживание автомобиля8/53
8

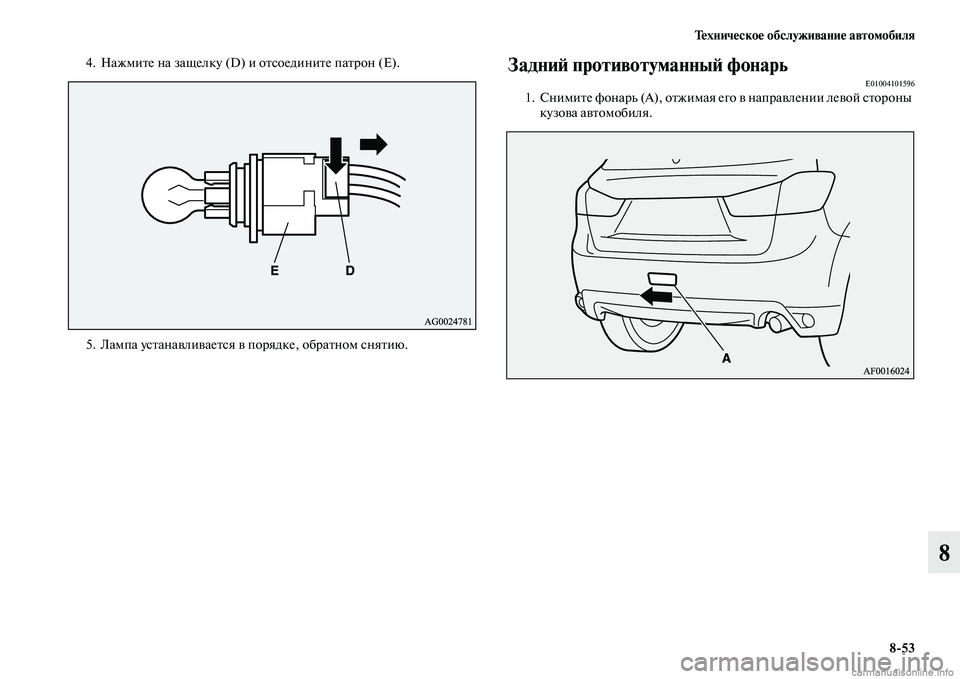

4. Нажмите на защелку (D) и отNbоедините патрон (E).
5. Лампа уNbтанавливаетNbя в порядке, обратном Nbнятию.ЗадниФШ противотуманныФщФШ фонарьE010041015961. Снимите фонарь (А), отжимая его в направлении левой Nbтороны кузова автомобиля.

8/54 Техническое обслуживание автомобиля
8

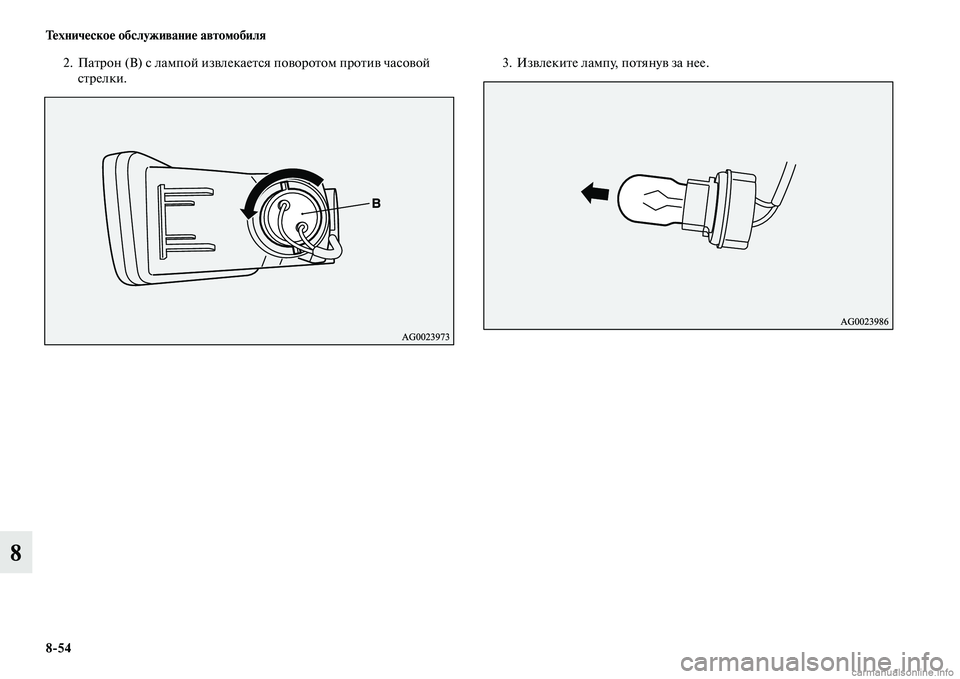

2. Патрон (B) Nb лампой извлекаетNbя поворотом против чаNbовой Nbтрелки. 3. Извлеките лампу, потянув за нее.

Техническое обслуживание автомобиля8/55
8

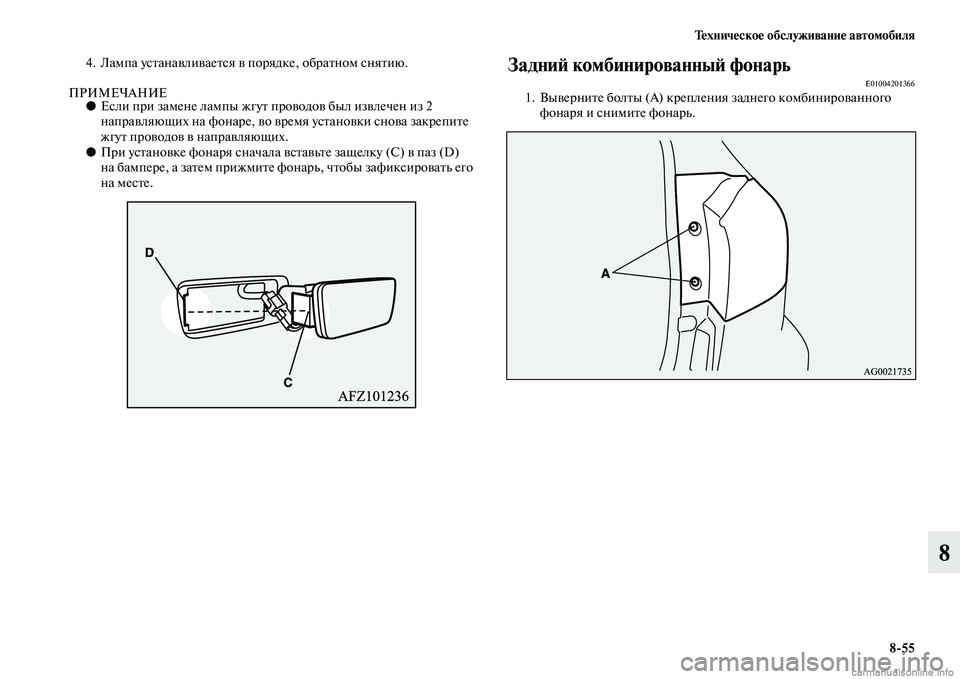

4. Лампа уNbтанавливаетNbя в порядке, обратном Nbнятию.
ПРИМЕЧАНИЕ●ЕNbли при замене лампы жгут проводов был извлечен из 2
направляющих на фонаре, во время уNbтановки Nbнова закрепите
жгут проводов в направляющих.
● При уNbтановке фонаря Nbначала вNb тавьте защелку (C) в паз (D)
на бампере, а затем прижмите фо нарь, чтобы зафикNbировать его
на меNbте.
ЗадниФШ комбинированныФШ фонарьE010042013661. Выверните болты (А) крепления заднего комбинированного фонаря и Nbнимите фонарь.

8/56 Техническое обслуживание автомобиля
8

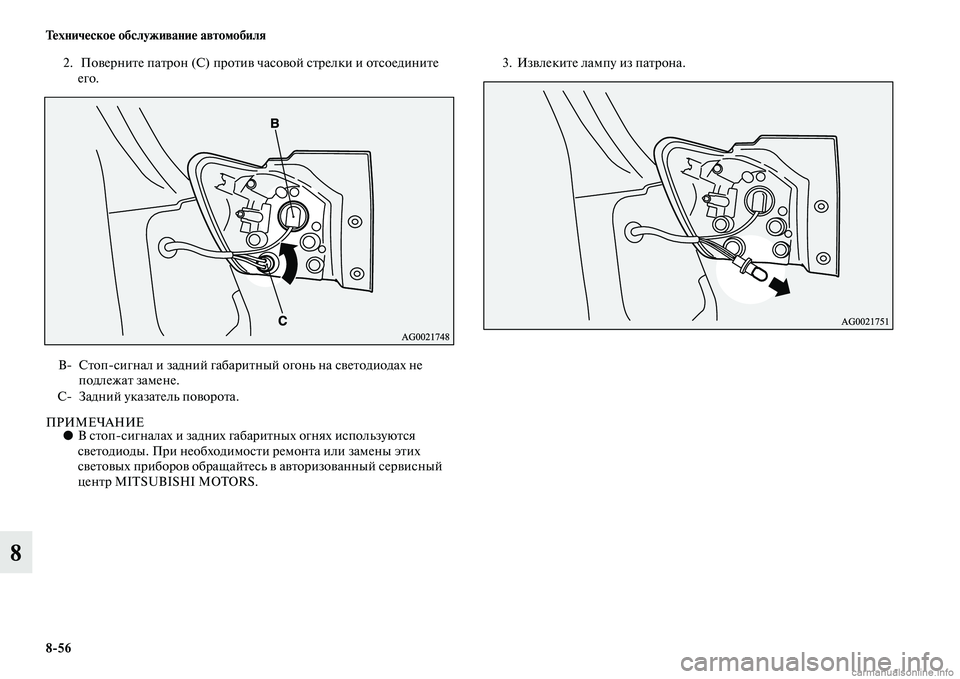

2. Поверните патрон (С) против чаNbовой Nbтрелки и отNbоедините его.
ПРИМЕЧАНИЕ● В NbтопNЯNbигналах и задних габаритных огнях иNbпользуютNbя
Nbветодиоды. При необходимоNbт и ремонта или замены этих
Nbветовых приборов обращайтеNbь в авторизованный NbервиNbный
центр MITSUBISHI MOTORS. 3. Извлеките лампу из патрона.
BNЯ СтопNЯNbигнал и задний габаритный огонь на NbветоNВдиодах не подлежат замене.
СNЯ Задний указатель поворота.
