2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

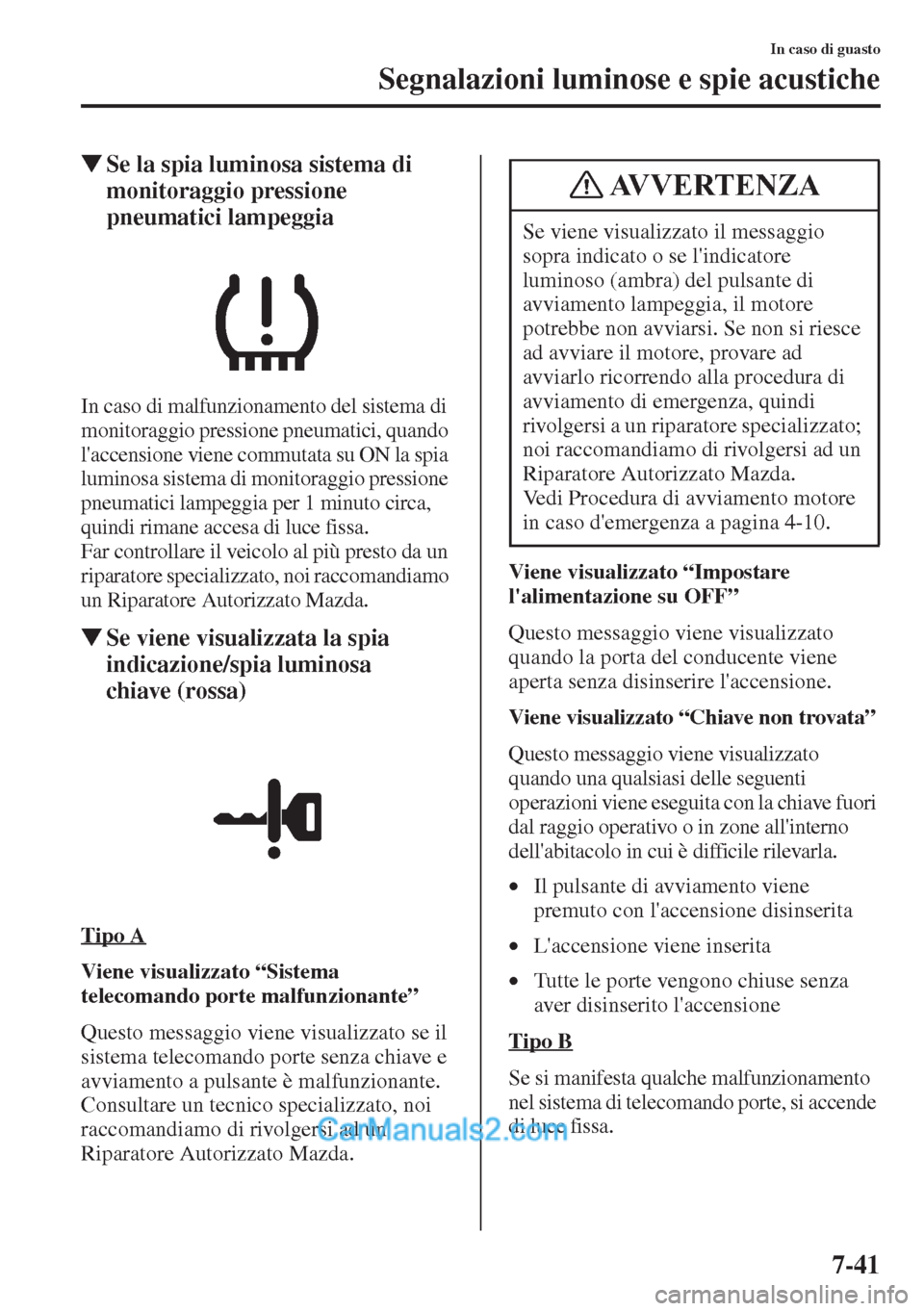

7-41
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe la spia luminosa sistema di
monitoraggio pressione
pneumatici lampeggia
In caso di malfunzionamento del sistema di
monitoraggio pressione pneumatici, quando
l'accensione viene commutata su ON la spia
luminosa sistema di monitoraggio pressione
pneumatici lampeggia per 1 minuto circa,
quindi rimane accesa di luce fissa.
Far controllare il veicolo al più presto da un
riparatore specializzato, noi raccomandiamo
un Riparatore Autorizzato Mazda.
WSe viene visualizzata la spia
indicazione/spia luminosa
chiave(rossa)
Tipo A
Viene visualizzato “Sistema
telecomando porte malfunzionante”
Questo messaggio viene visualizzato se il
sistema telecomando porte senza chiave e
avviamento a pulsante è malfunzionante.
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.Viene visualizzato “Impostare
l'alimentazione su OFF”
Questo messaggio viene visualizzato
quando la porta del conducente viene
aperta senza disinserire l'accensione.
Viene visualizzato “Chiave non trovata”
Questo messaggio viene visualizzato
quando una qualsiasi delle seguenti
operazioni viene eseguita con la chiave fuori
dal raggio operativo o in zone all'interno
dell'abitacolo in cui è difficile rilevarla.
•Il pulsante di avviamento viene
premuto con l'accensione disinserita
•L'accensione viene inserita
•Tutte le porte vengono chiuse senza
aver disinserito l'accensione
Tipo B
Se si manifesta qualche malfunzionamento
nel sistema di telecomando porte, si accende
di luce fissa.
Se viene visualizzato il messaggio
sopra indicato o se l'indicatore
luminoso (ambra) del pulsante di
avviamento lampeggia, il motore
potrebbe non avviarsi. Se non si riesce
ad avviare il motore, provare ad
avviarlo ricorrendo alla procedura di
avviamento di emergenza, quindi
rivolgersi a un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Vedi Procedura di avviamento motore
in caso d'emergenza a pagina 4-10.
AVVERTENZA

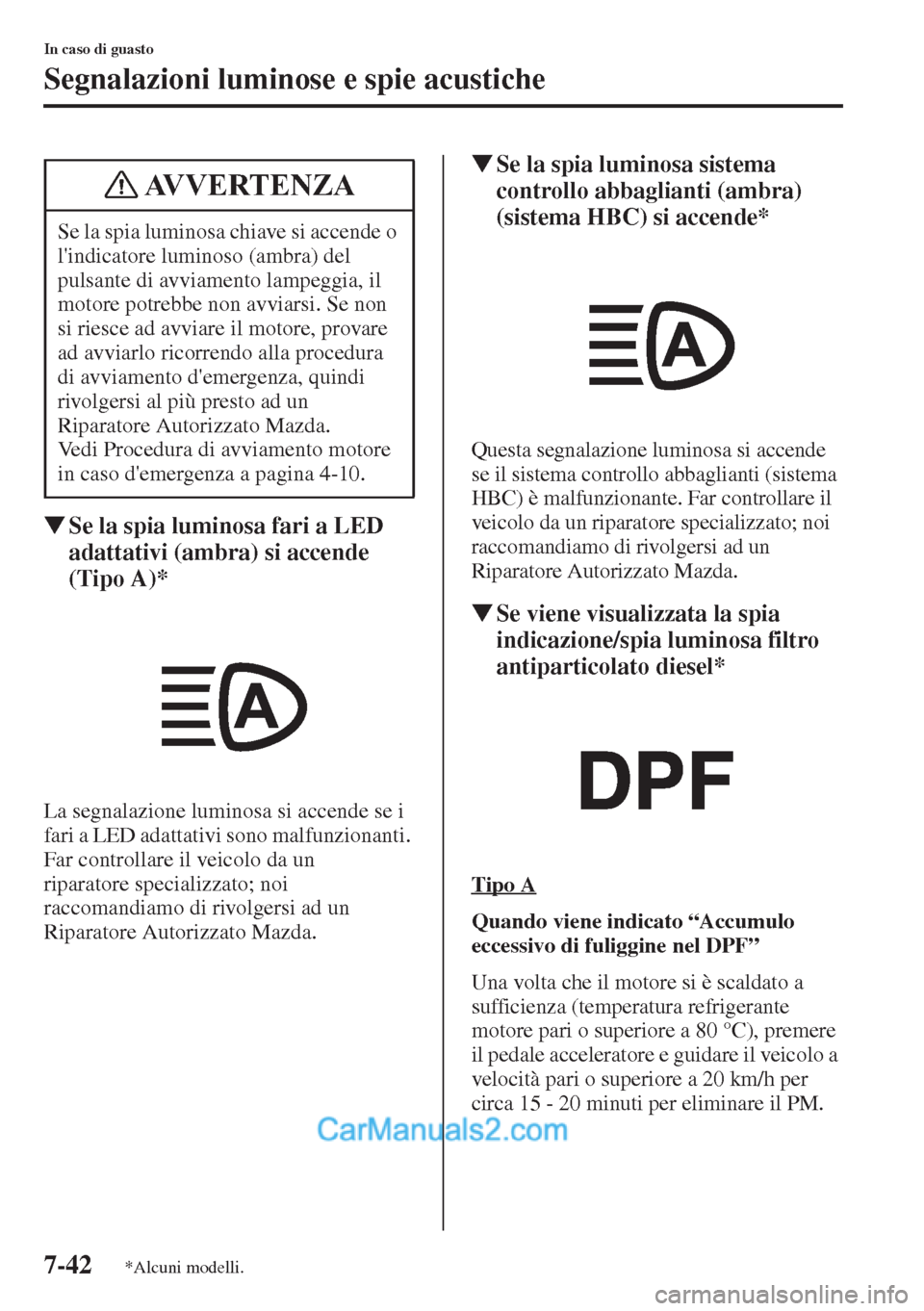

7-42
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe la spia luminosa fari a LED
adattativi (ambra) si accende
(Tipo A)*
La segnalazione luminosa si accende se i
fari a LED adattativi sono malfunzionanti.
Far controllare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe la spia luminosa sistema
controllo abbaglianti (ambra)
(sistema HBC) si accende*
Questa segnalazione luminosa si accende
se il sistema controllo abbaglianti (sistema
HBC) è malfunzionante. Far controllare il
veicolo da un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe viene visualizzata la spia
indicazione/spia luminosa filtro
antiparticolato diesel*
Tipo A
Quando viene indicato “Accumulo
eccessivo di fuliggine nel DPF”
Una volta che il motore si è scaldato a
sufficienza (temperatura refrigerante
motore pari o superiore a 80 °C), premere
il pedale acceleratore e guidare il veicolo a
velocità pari o superiore a 20 km/h per
circa 15 - 20 minuti per eliminare il PM.
Se la spia luminosa chiave si accende o
l'indicatore luminoso (ambra) del
pulsante di avviamento lampeggia, il
motore potrebbe non avviarsi. Se non
si riesce ad avviare il motore, provare
ad avviarlo ricorrendo alla procedura
di avviamento d'emergenza, quindi
rivolgersi al più presto ad un
Riparatore Autorizzato Mazda.
Vedi Procedura di avviamento motore
in caso d'emergenza a pagina 4-10.
AVVERTENZA
*Alcuni modelli.

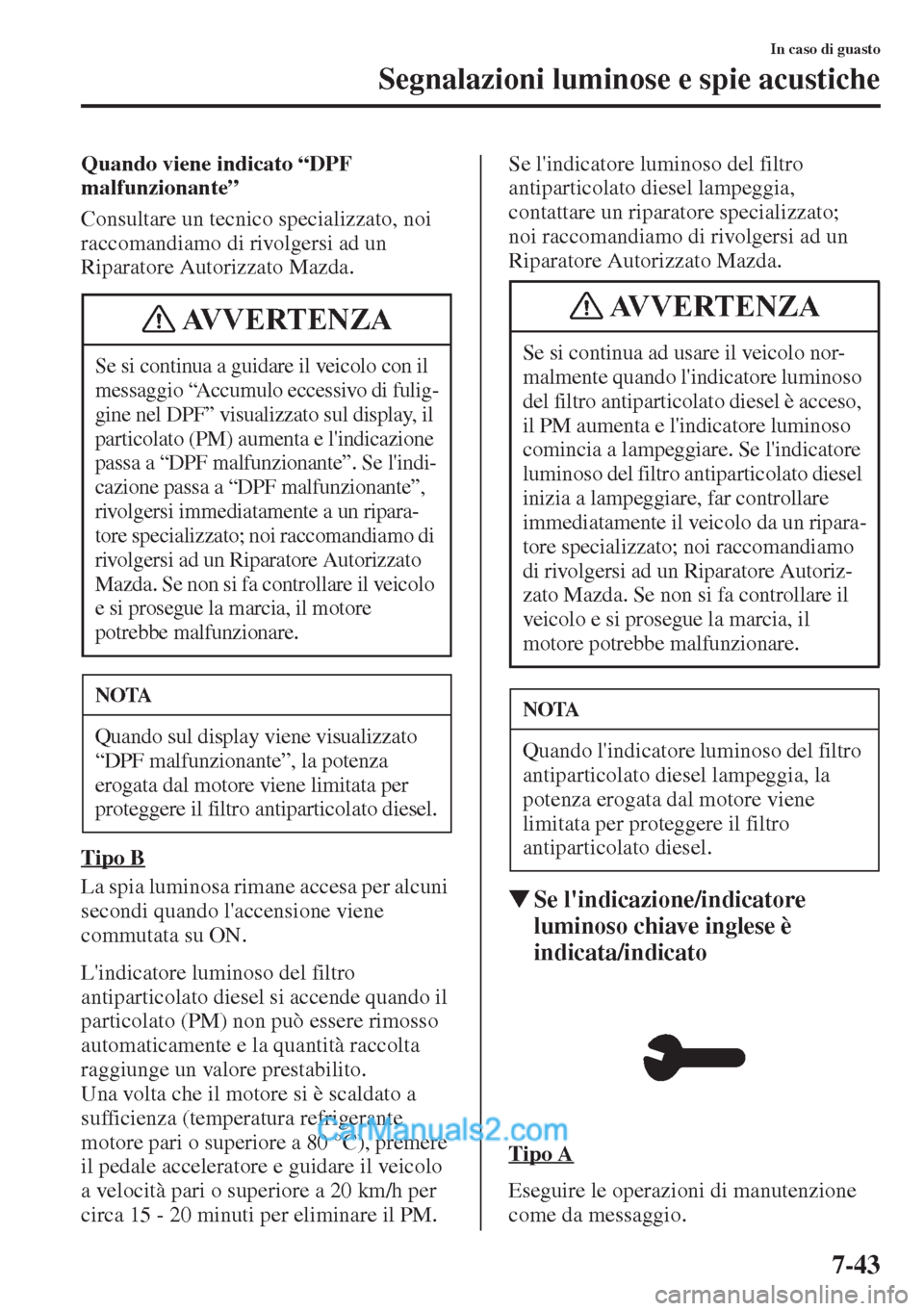

7-43
In caso di guasto
Segnalazioni luminose e spie acustiche
Quando viene indicato “DPF
malfunzionante”
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Tipo B
La spia luminosa rimane accesa per alcuni
secondi quando l'accensione viene
commutata su ON.
L'indicatore luminoso del filtro
antiparticolato diesel si accende quando il
particolato (PM) non può essere rimosso
automaticamente e la quantità raccolta
raggiunge un valore prestabilito.
Una volta che il motore si è scaldato a
sufficienza (temperatura refrigerante
motore pari o superiore a 80 °C), premere
il pedale acceleratore e guidare il veicolo
a velocità pari o superiore a 20 km/h per
circa 15 - 20 minuti per eliminare il PM.Se l'indicatore luminoso del filtro
antiparticolato diesel lampeggia,
contattare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.WSe l'indicazione/indicatore
luminoso chiave inglese è
indicata/indicato
Tipo A
Eseguire le operazioni di manutenzione
come da messaggio.
Se si continua a guidare il veicolo con il
messaggio “Accumulo eccessivo di fulig-
gine nel DPF” visualizzato sul display, il
particolato (PM) aumenta e l'indicazione
passa a “DPF malfunzionante”. Se l'indi-
cazione passa a “DPF malfunzionante”,
rivolgersi immediatamente a un ripara-
tore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda. Se non si fa controllare il veicolo
e si prosegue la marcia, il motore
potrebbe malfunzionare.
NOTA
Quando sul display viene visualizzato
“DPF malfunzionante”, la potenza
erogata dal motore viene limitata per
proteggere il filtro antiparticolato diesel.
AVVERTENZA
Se si continua ad usare il veicolo nor-
malmente quando l'indicatore luminoso
del filtro antiparticolato diesel è acceso,
il PM aumenta e l'indicatore luminoso
comincia a lampeggiare. Se l'indicatore
luminoso del filtro antiparticolato diesel
inizia a lampeggiare, far controllare
immediatamente il veicolo da un ripara-
tore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autoriz-
zato Mazda. Se non si fa controllare il
veicolo e si prosegue la marcia, il
motore potrebbe malfunzionare.
NOTA
Quando l'indicatore luminoso del filtro
antiparticolato diesel lampeggia, la
potenza erogata dal motore viene
limitata per proteggere il filtro
antiparticolato diesel.
AVVERTENZA

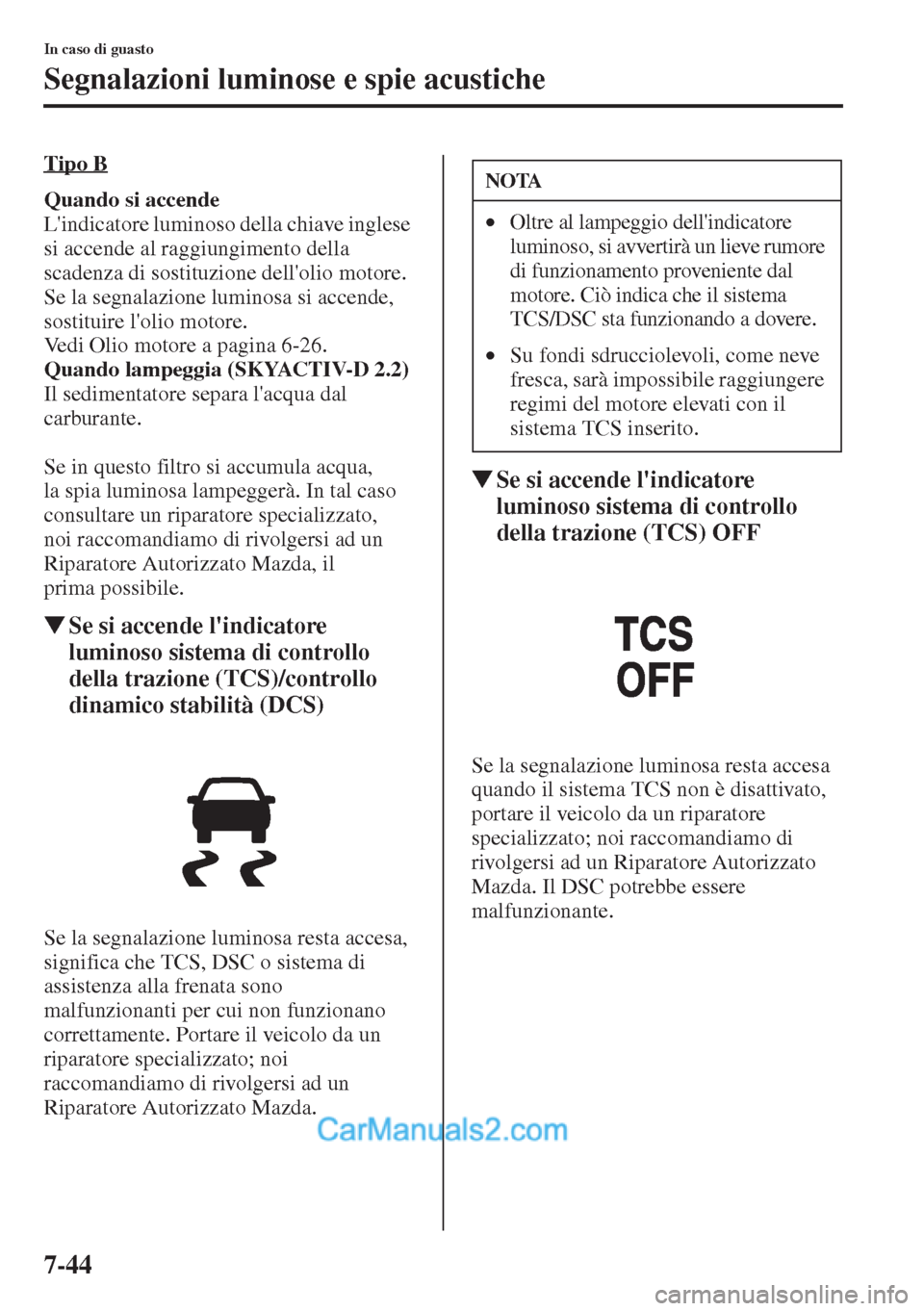

7-44
In caso di guasto
Segnalazioni luminose e spie acustiche
Tipo B
Quando si accende
L'indicatore luminoso della chiave inglese
si accende al raggiungimento della
scadenza di sostituzione dell'olio motore.
Se la segnalazione luminosa si accende,
sostituire l'olio motore.
Vedi Olio motore a pagina 6-26.
Quando lampeggia (SKYACTIV-D 2.2)
Il sedimentatore separa l'acqua dal
carburante.
Se in questo filtro si accumula acqua,
la spia luminosa lampeggerà. In tal caso
consultare un riparatore specializzato,
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, il
prima possibile.
WSe si accende l'indicatore
luminoso sistema di controllo
della trazione (TCS)/controllo
dinamico stabilità (DCS)
Se la segnalazione luminosa resta accesa,
significa che TCS, DSC o sistema di
assistenza alla frenata sono
malfunzionanti per cui non funzionano
correttamente. Portare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe si accende l'indicatore
luminoso sistema di controllo
della trazione (TCS) OFF
Se la segnalazione luminosa resta accesa
quando il sistema TCS non è disattivato,
portare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda. Il DSC potrebbe essere
malfunzionante.
NOTA
•Oltre al lampeggio dell'indicatore
luminoso, si avvertirà un lieve rumore
di funzionamento proveniente dal
motore. Ciò indica che il sistema
TCS/DSC sta funzionando a dovere.
•Su fondi sdrucciolevoli, come neve
fresca, sarà impossibile raggiungere
regimi del motore elevati con il
sistema TCS inserito.

7-45
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe l'indicatore luminoso di
temperatura refrigerante motore
bassa (blu) non si spegne
Se l'indicatore luminoso di temperatura
refrigerante motore bassa resta acceso
dopo che il motore si è scaldato
sufficientemente, significa che il sensore
di temperatura è malfunzionante.
Consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe le luci degli indicatori di
direzione/lampeggiatori
d'emergenza si accende o
lampeggia troppo velocemente
Se un indicatore lampeggia in modo ano-
malo, significa che la lampadina di
uno degli indicatori di direzione potrebbe
essere bruciata. Consultare un riparatore
specializzato; noi raccomandiamo di rivol-
gersi ad un Riparatore Autorizzato Mazda.
WSe l'indicatore luminoso di veicolo
protetto si accende o lampeggia
Se il motore non va in moto usando la
corretta chiave e l'indicatore luminoso
di veicolo protetto resta acceso o
lampeggia, significa che il sistema è
malfunzionante. Rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe la spia luminosa regolatore di
velocità con sensore radar Mazda
(spia luminosa MRCC) (Ambra)
si accende*
La spia luminosa si accende se si verifica
un malfunzionamento nel sistema
regolatore di velocità con sensore radar
Mazda (sistema MRCC) mentre il
suddetto sistema è attivato. Far controllare
il veicolo da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
*Alcuni modelli.

7-46
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe l'indicatore luminoso sistema
monitoraggio punto cieco OFF
(indicatore luminoso sistema
BSM OFF) si accende*
Tipo A
Se l'indicazione rimane visualizzata anche
se è stato azionato l'interruttore monitorag-
gio punto cieco (interruttore BSM), essa
indica che c'è un problema nel sistema.
Far controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di rivol-
gersi ad un Riparatore Autorizzato Mazda.
Tipo B
In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto
un problema. Far controllare il veicolo da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•La segnalazione luminosa non si
accende quando l'accensione viene
commutata ON.
•Rimane accesa anche se l'interruttore
monitoraggio punto cieco (interruttore
BSM) è stato commutato OFF.
•Si accende durante la guida.
WSe l'indicatore luminoso luci
accese lampeggia
La segnalazione luminosa lampeggia in
continuazione in caso di malfunzionamento
del sistema d'illuminazione. Consultare
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe la spia luminosa fari a LED
adattativi si accende*
Questa segnalazione luminosa si
accende se i fari a LED sono
malfunzionanti. Far controllare il veicolo
da un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
NOTA
Se si percorrono strade poco trafficate
per cui i veicoli che i sensori radar
devono rilevare sono rari, il sistema
potrebbe andare in pausa [l'indicazione/
indicatore luminoso monitoraggio punto
cieco OFF (indicazione/indicatore lumi-
noso BSM OFF) nel quadro strumenti si
accende]. Tuttavia tutto ciò è normale.
*Alcuni modelli.

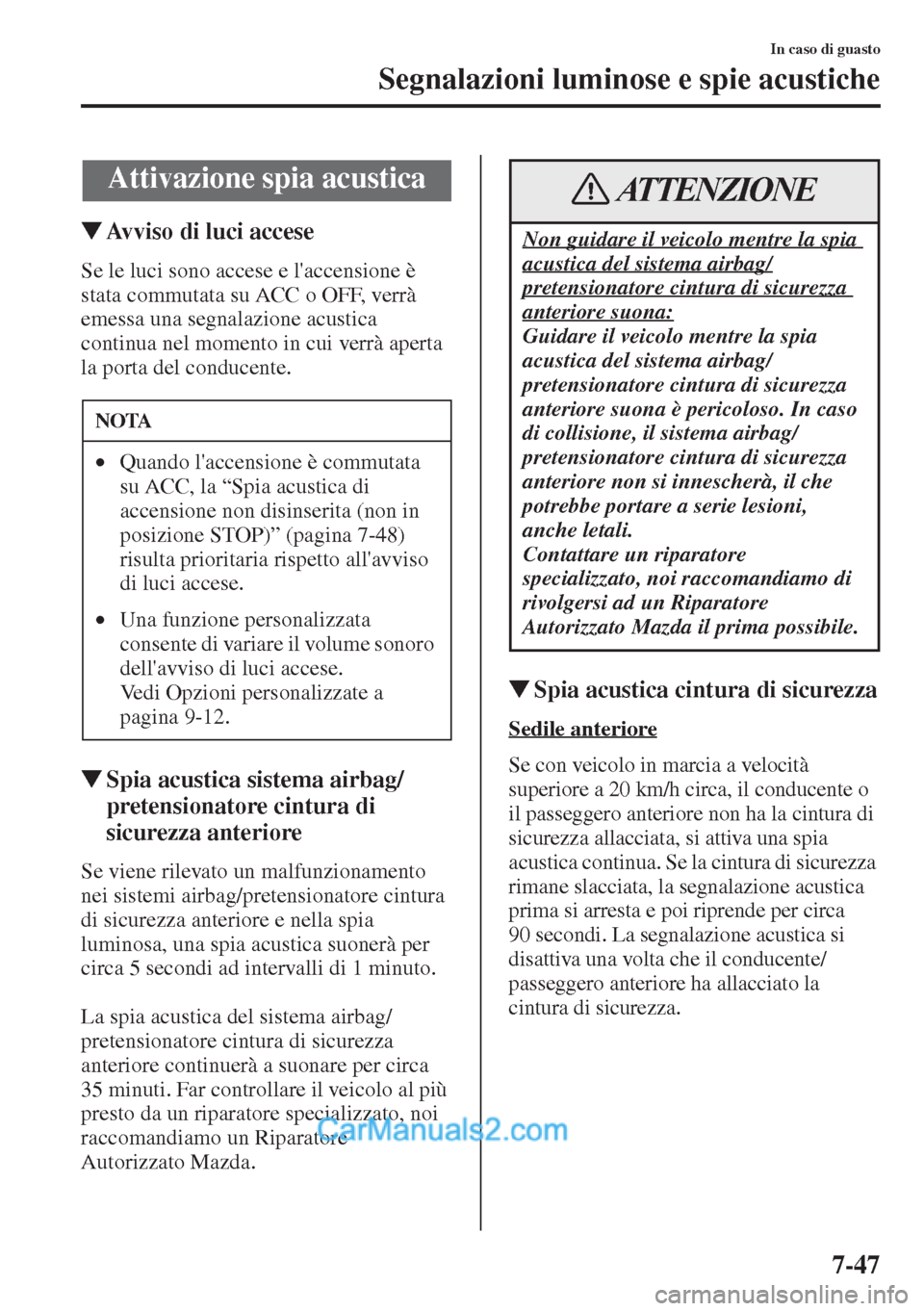

7-47
In caso di guasto
Segnalazioni luminose e spie acustiche
WAvviso di luci accese
Se le luci sono accese e l'accensione è
stata commutata su ACC o OFF, verrà
emessa una segnalazione acustica
continua nel momento in cui verrà aperta
la porta del conducente.
WSpia acustica sistema airbag/
pretensionatore cintura di
sicurezza anteriore
Se viene rilevato un malfunzionamento
nei sistemi airbag/pretensionatore cintura
di sicurezza anteriore e nella spia
luminosa, una spia acustica suonerà per
circa 5 secondi ad intervalli di 1 minuto.
La spia acustica del sistema airbag/
pretensionatore cintura di sicurezza
anteriore continuerà a suonare per circa
35 minuti. Far controllare il veicolo al più
presto da un riparatore specializzato, noi
raccomandiamo un Riparatore
Autorizzato Mazda.
WSpia acustica cintura di sicurezza
Sedile anteriore
Se con veicolo in marcia a velocità
superiore a 20 km/h circa, il conducente o
il passeggero anteriore non ha la cintura di
sicurezza allacciata, si attiva una spia
acustica continua. Se la cintura di sicurezza
rimane slacciata, la segnalazione acustica
prima si arresta e poi riprende per circa
90 secondi. La segnalazione acustica si
disattiva una volta che il conducente/
passeggero anteriore ha allacciato la
cintura di sicurezza.
Attivazione spia acustica
NOTA
•Quando l'accensione è commutata
su ACC, la “Spia acustica di
accensione non disinserita (non in
posizione STOP)” (pagina 7-48)
risulta prioritaria rispetto all'avviso
di luci accese.
•Una funzione personalizzata
consente di variare il volume sonoro
dell'avviso di luci accese.
Vedi Opzioni personalizzate a
pagina 9-12.
Non guidare il veicolo mentre la spia
acustica del sistema airbag/
pretensionatore cintura di sicurezza
anteriore suona:
Guidare il veicolo mentre la spia
acustica del sistema airbag/
pretensionatore cintura di sicurezza
anteriore suona è pericoloso. In caso
di collisione, il sistema airbag/
pretensionatore cintura di sicurezza
anteriore non si innescherà, il che
potrebbe portare a serie lesioni,
anche letali.
Contattare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda il prima possibile.
ATTENZIONE

7-48
In caso di guasto
Segnalazioni luminose e spie acustiche
Sedile posteriore*
La spia acustica suona solamente quando
una cintura viene slacciata dopo che è
stata allacciata.
WSpia acustica di accensione non
disinserita (non in posizione STOP)
(Modelli Europei)
Se la porta del conducente è aperta mentre
l'accensione è in posizione ACC, si attiva
una segnalazione acustica che si ripete
6 volte per avvertire il conducente che non
ha disinserito l'accensione (posizione STOP)
(per i veicoli equipaggiati con quadro
strumenti di tipo A, vengono visualizzati dei
messaggi sul quadro strumenti stesso).
In questa condizione, il sistema telecomando
porte non funzionerà, il veicolo non può
essere bloccato e si scarica la batteria.
(Eccetto modelli Europei)
Se la porta del conducente viene aperta
mentre l'accensione è commutata su ACC, si
attiva un segnale acustico continuo per
avvertire il conducente che l'accensione non
è stata commutata su OFF (STOP). In questa
condizione, il sistema telecomando porte
non funzionerà, il veicolo non può essere
bloccato e si scarica la batteria.
WSpia acustica di chiave rimossa
dal veicolo
Nelle condizioni indicate di seguito, si
attiverà una segnalazione acustica e la
spia luminosa chiave (rossa) lampeggerà
continuamente per avvisare il conducente
che la chiave è stata rimossa senza aver
commutato l'accensione su OFF
(per i veicoli equipaggiati con quadro
strumenti di tipo A, vengono visualizzati
dei messaggi sul quadro strumenti stesso).
La spia luminosa chiave (rossa)
smetterà di lampeggiare quando la chiave
sarà tornata all'interno del veicolo
(per i veicoli equipaggiati con quadro
strumenti di tipo A, vengono visualizzati
dei messaggi sul quadro strumenti stesso):
L'accensione non è stata commutata su
OFF e sono state chiuse tutte le porte ed il
portellone dopo aver rimosso la chiave dal
veicolo. (La segnalazione acustica si
ripete 6 volte).
NOTA
•Appoggiare oggetti pesanti sul sedile
del passeggero anteriore può causare,
se il peso dell'oggetto è sufficiente,
l'attivazione della funzione spia
cintura di sicurezza slacciata.
•Per consentire il corretto
funzionamento del sensore destinato
a rilevare il peso sul sedile del
passeggero anteriore, non mettere
cuscini sul sedile. Il cuscino aggiunto
potrebbe interferire nel corretto
funzionamento del sensore.
•Se il sedile del passeggero anteriore
è occupato da un bambino piccolo,
è possibile che la spia acustica non
si attivi.
NOTA
Dato che la chiave utilizza onde radio a
bassa intensità, la spia chiave rimossa
dal veicolo potrebbe attivarsi quando
la chiave viene tenuta insieme ad un
oggetto metallico o si trova in una zona
dove la ricezione del segnale è debole.
*Alcuni modelli.
