2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

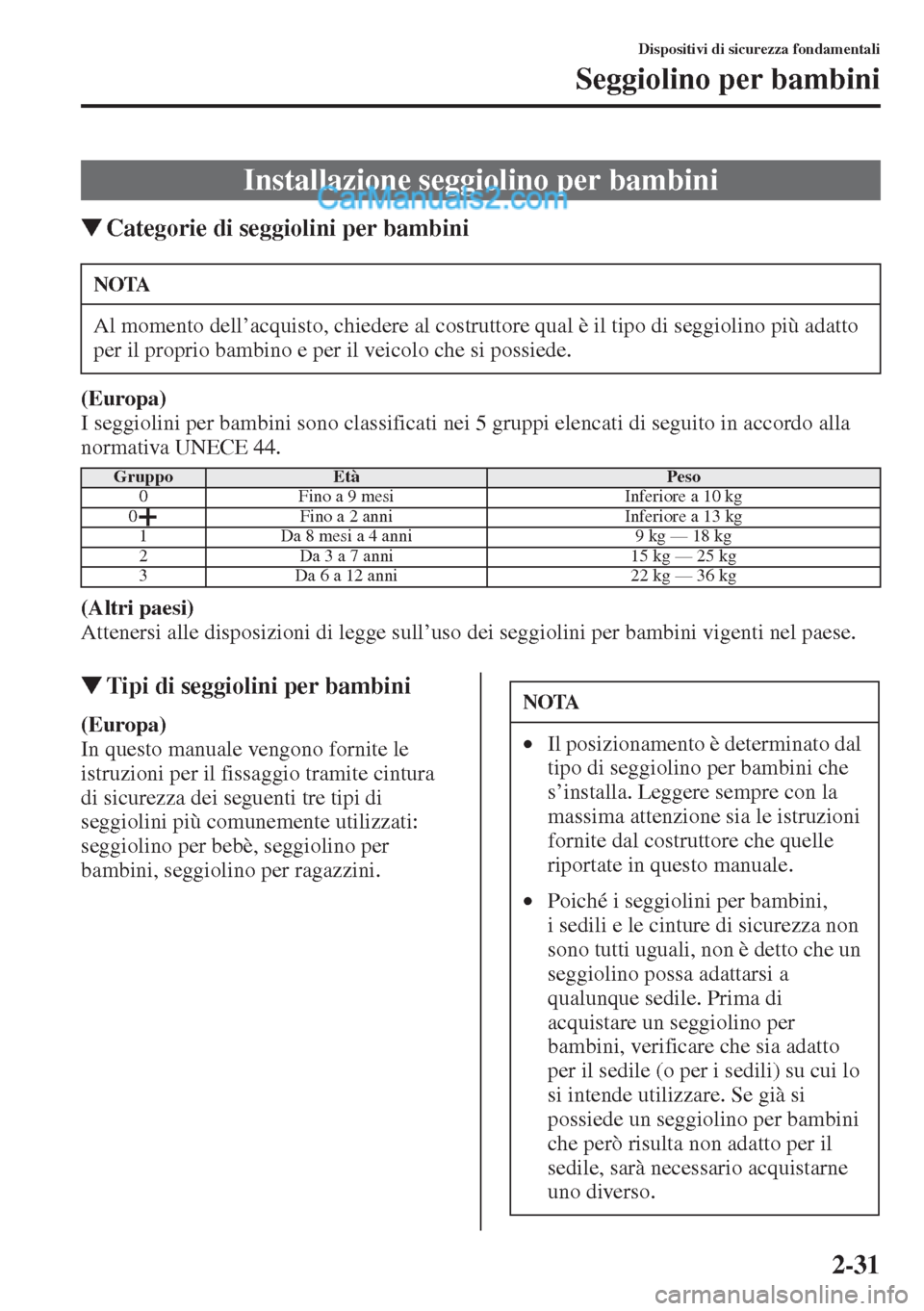

2-31
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
WCategorie di seggiolini per bambini
(Europa)
I seggiolini per bambini sono classificati nei 5 gruppi elencati di seguito in accordo alla
normativa UNECE 44.
(Altri paesi)
Attenersi alle disposizioni di legge sull’uso dei seggiolini per bambini vigenti nel paese.
WTipi di seggiolini per bambini
(Europa)
In questo manuale vengono fornite le
istruzioni per il fissaggio tramite cintura
di sicurezza dei seguenti tre tipi di
seggiolini più comunemente utilizzati:
seggiolino per bebè, seggiolino per
bambini, seggiolino per ragazzini.
Installazione seggiolino per bambini
NOTA
Al momento dell’acquisto, chiedere al costruttore qual è il tipo di seggiolino più adatto
per il proprio bambino e per il veicolo che si possiede.
GruppoEtàPeso
0 Fino a 9 mesi Inferiore a 10 kg
0 Fino a 2 anni Inferiore a 13 kg
1 Da 8 mesi a 4 anni9 kg — 18 kg
2 Da 3 a 7 anni 15 kg — 25 kg
3 Da 6 a 12 anni 22 kg — 36 kg
NOTA
•Il posizionamento è determinato dal
tipo di seggiolino per bambini che
s’installa. Leggere sempre con la
massima attenzione sia le istruzioni
fornite dal costruttore che quelle
riportate in questo manuale.
•Poiché i seggiolini per bambini,
i sedili e le cinture di sicurezza non
sono tutti uguali, non è detto che un
seggiolino possa adattarsi a
qualunque sedile. Prima di
acquistare un seggiolino per
bambini, verificare che sia adatto
per il sedile (o per i sedili) su cui lo
si intende utilizzare. Se già si
possiede un seggiolino per bambini
che però risulta non adatto per il
sedile, sarà necessario acquistarne
uno diverso.

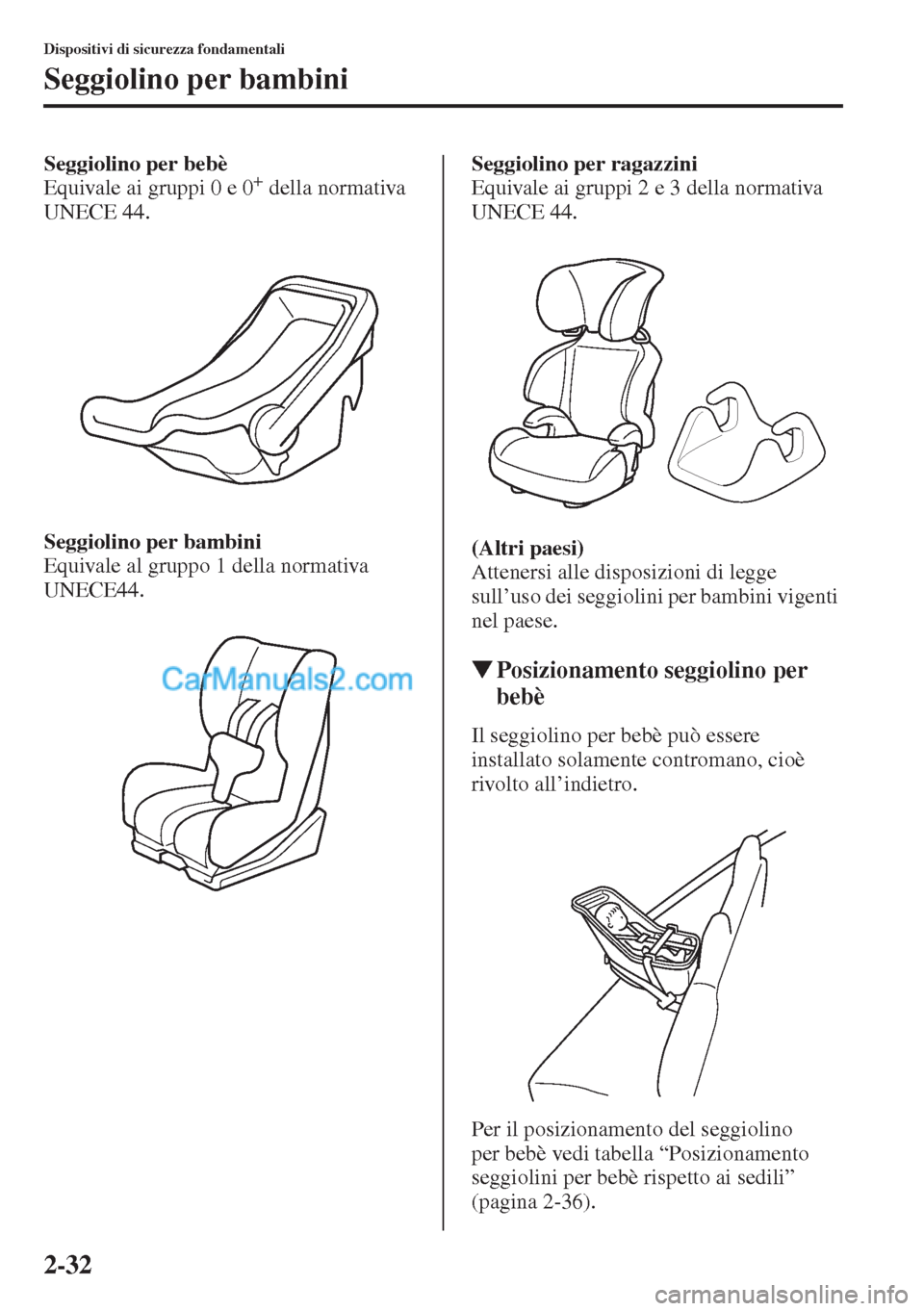

2-32
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
Seggiolino per bebè
Equivale ai gruppi 0 e 0+ della normativa
UNECE 44.
Seggiolino per bambini
Equivale al gruppo 1 della normativa
UNECE44.Seggiolino per ragazzini
Equivale ai gruppi 2 e 3 della normativa
UNECE 44.
(Altri paesi)
Attenersi alle disposizioni di legge
sull’uso dei seggiolini per bambini vigenti
nel paese.
WPosizionamento seggiolino per
bebè
Il seggiolino per bebè può essere
installato solamente contromano, cioè
rivolto all’indietro.
Per il posizionamento del seggiolino
per bebè vedi tabella “Posizionamento
seggiolini per bebè rispetto ai sedili”
(pagina 2-36).

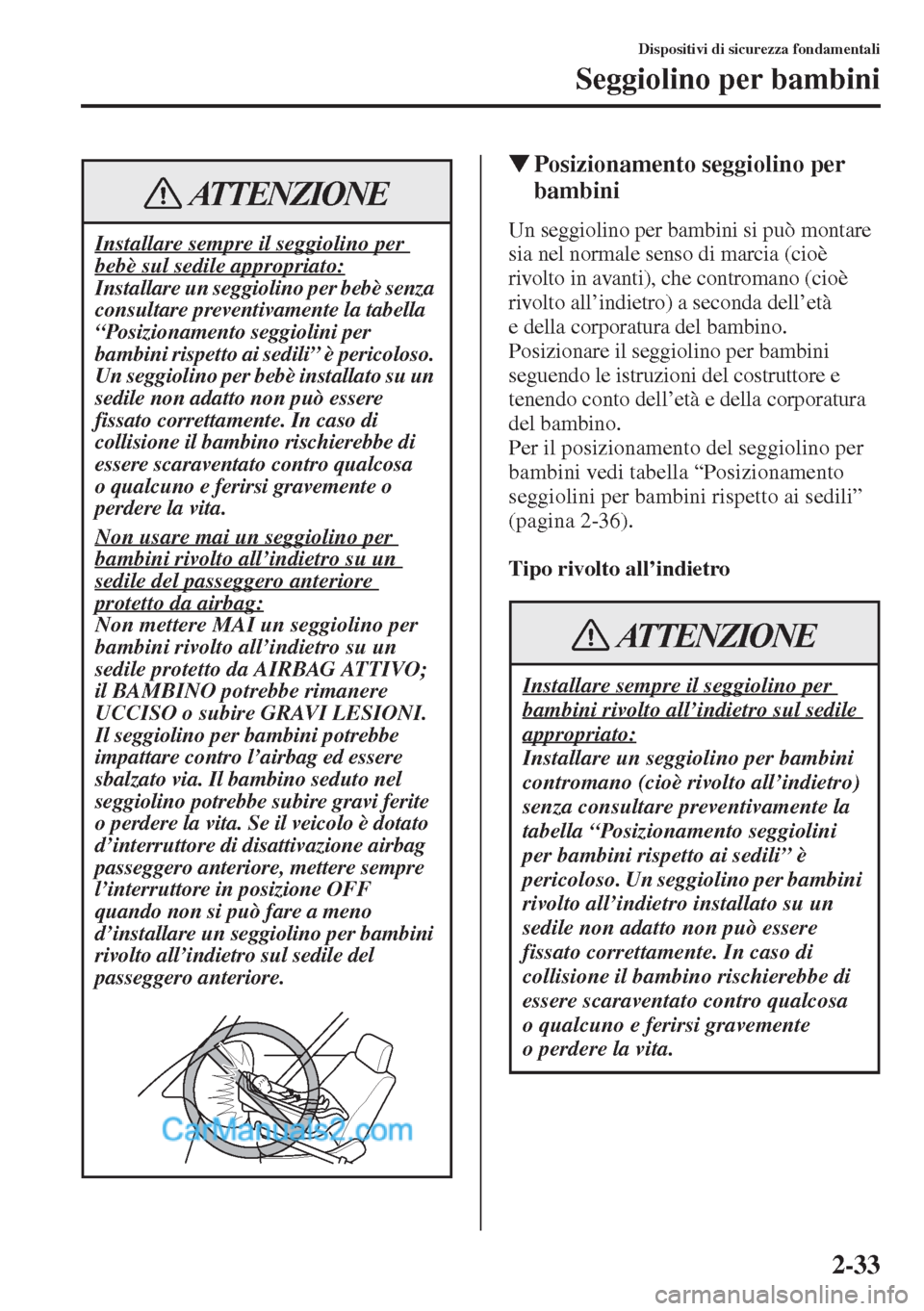

2-33
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
WPosizionamento seggiolino per
bambini
Un seggiolino per bambini si può montare
sia nel normale senso di marcia (cioè
rivolto in avanti), che contromano (cioè
rivolto all’indietro) a seconda dell’età
e della corporatura del bambino.
Posizionare il seggiolino per bambini
seguendo le istruzioni del costruttore e
tenendo conto dell’età e della corporatura
del bambino.
Per il posizionamento del seggiolino per
bambini vedi tabella “Posizionamento
seggiolini per bambini rispetto ai sedili”
(pagina 2-36).
Tipo rivolto all’indietroInstallare sempre il seggiolino per
bebè sul sedile appropriato:
Installare un seggiolino per bebè senza
consultare preventivamente la tabella
“Posizionamento seggiolini per
bambini rispetto ai sedili” è pericoloso.
Un seggiolino per bebè installato su un
sedile non adatto non può essere
fissato correttamente. In caso di
collisione il bambino rischierebbe di
essere scaraventato contro qualcosa
o qualcuno e ferirsi gravemente o
perdere la vita.
Non usare mai un seggiolino per
bambini rivolto all’indietro su un
sedile del passeggero anteriore protetto da airbag:
Non mettere MAI un seggiolino per
bambini rivolto all’indietro su un
sedile protetto da AIRBAG ATTIVO;
il BAMBINO potrebbe rimanere
UCCISO o subire GRAVI LESIONI.
Il seggiolino per bambini potrebbe
impattare contro l’airbag ed essere
sbalzato via. Il bambino seduto nel
seggiolino potrebbe subire gravi ferite
o perdere la vita. Se il veicolo è dotato
d’interruttore di disattivazione airbag
passeggero anteriore, mettere sempre
l’interruttore in posizione OFF
quando non si può fare a meno
d’installare un seggiolino per bambini
rivolto all’indietro sul sedile del
passeggero anteriore.
ATTENZIONE
Installare sempre il seggiolino per
bambini rivolto all’indietro sul sedile
appropriato:
Installare un seggiolino per bambini
contromano (cioè rivolto all’indietro)
senza consultare preventivamente la
tabella “Posizionamento seggiolini
per bambini rispetto ai sedili” è
pericoloso. Un seggiolino per bambini
rivolto all’indietro installato su un
sedile non adatto non può essere
fissato correttamente. In caso di
collisione il bambino rischierebbe di
essere scaraventato contro qualcosa
o qualcuno e ferirsi gravemente
o perdere la vita.
ATTENZIONE

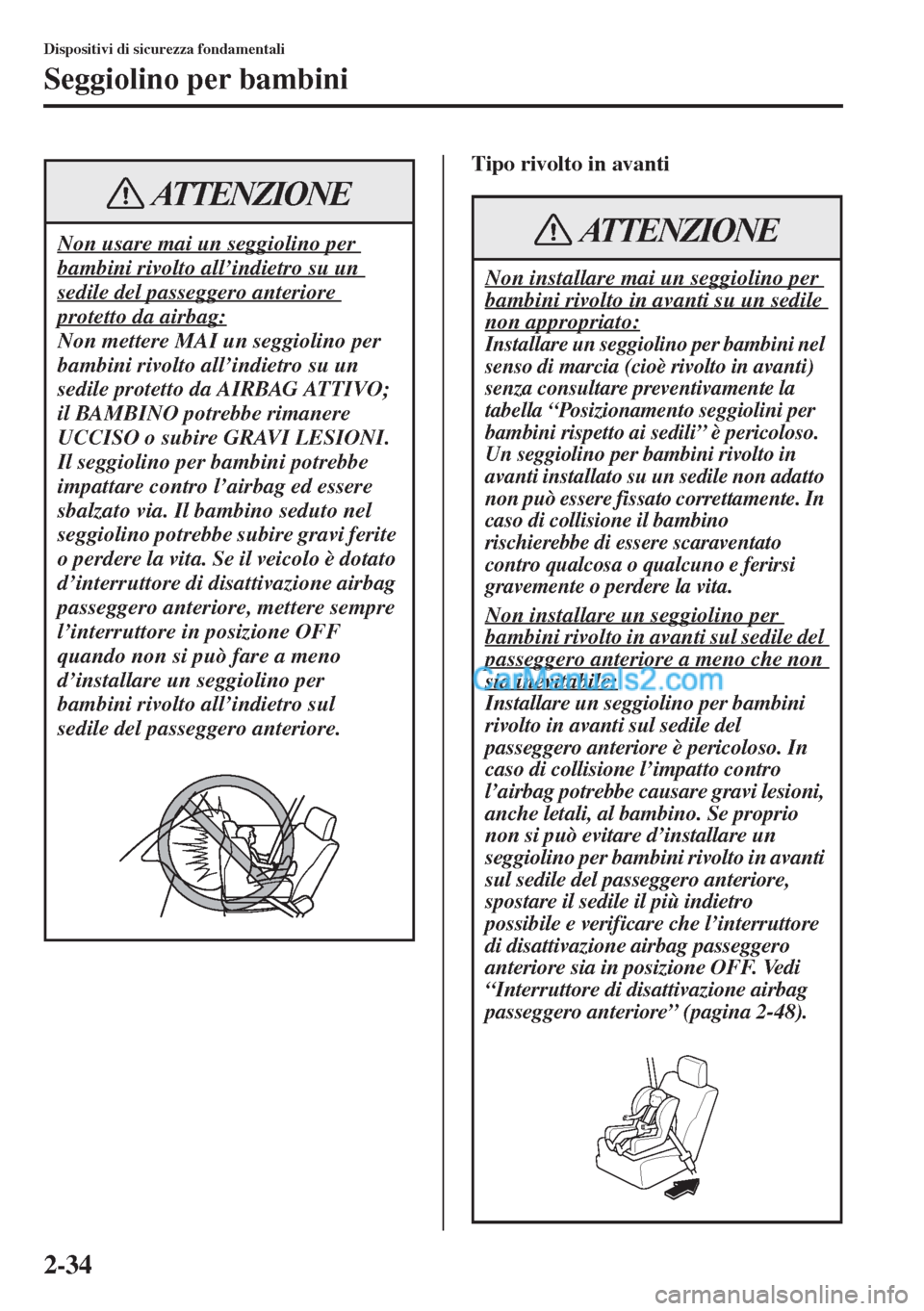

2-34
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
Tipo rivolto in avanti
Non usare mai un seggiolino per
bambini rivolto all’indietro su un
sedile del passeggero anteriore
protetto da airbag:
Non mettere MAI un seggiolino per
bambini rivolto all’indietro su un
sedile protetto da AIRBAG ATTIVO;
il BAMBINO potrebbe rimanere
UCCISO o subire GRAVI LESIONI.
Il seggiolino per bambini potrebbe
impattare contro l’airbag ed essere
sbalzato via. Il bambino seduto nel
seggiolino potrebbe subire gravi ferite
o perdere la vita. Se il veicolo è dotato
d’interruttore di disattivazione airbag
passeggero anteriore, mettere sempre
l’interruttore in posizione OFF
quando non si può fare a meno
d’installare un seggiolino per
bambini rivolto all’indietro sul
sedile del passeggero anteriore.
ATTENZIONE
Non installare mai un seggiolino per bambini rivolto in avanti su un sedile
non appropriato:
Installare un seggiolino per bambini nel
senso di marcia (cio

2-35
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
WPosizionamento seggiolino per
ragazzini
Il seggiolino per ragazzini può essere
installato solamente nel normale senso
di marcia, cioè rivolto in avanti.
Per il posizionamento del seggiolino per
ragazzini vedi tabella “Posizionamento
seggiolini per bambini rispetto ai sedili”
(pagina 2-36).
Installare sempre il seggiolino per
ragazzini sul sedile appropriato:
Installare un seggiolino per ragazzini
senza consultare preventivamente la
tabella “Posizionamento seggiolini
per bambini rispetto ai sedili” è
pericoloso. Un seggiolino per
ragazzini installato su un sedile non
adatto non può essere fissato
correttamente. In caso di collisione
il bambino rischierebbe di essere
scaraventato contro qualcosa o
qualcuno e ferirsi gravemente o
perdere la vita.
ATTENZIONE
Non installare un seggiolino per
bambini rivolto in avanti sul sedile del
passeggero anteriore a meno che non
sia inevitabile:
Installare un seggiolino per bambini
rivolto in avanti sul sedile del
passeggero anteriore è pericoloso.
In caso di collisione l’impatto contro
l’airbag potrebbe causare gravi
lesioni, anche letali, al bambino. Se
proprio non si può evitare d’installare
un seggiolino per bambini rivolto in
avanti sul sedile del passeggero
anteriore, spostare il sedile il più
indietro possibile e verificare che
l’interruttore di disattivazione airbag
passeggero anteriore sia in posizione
OFF. Vedi “Interruttore di
disattivazione airbag passeggero
anteriore” (pagina 2-48).
ATTENZIONE

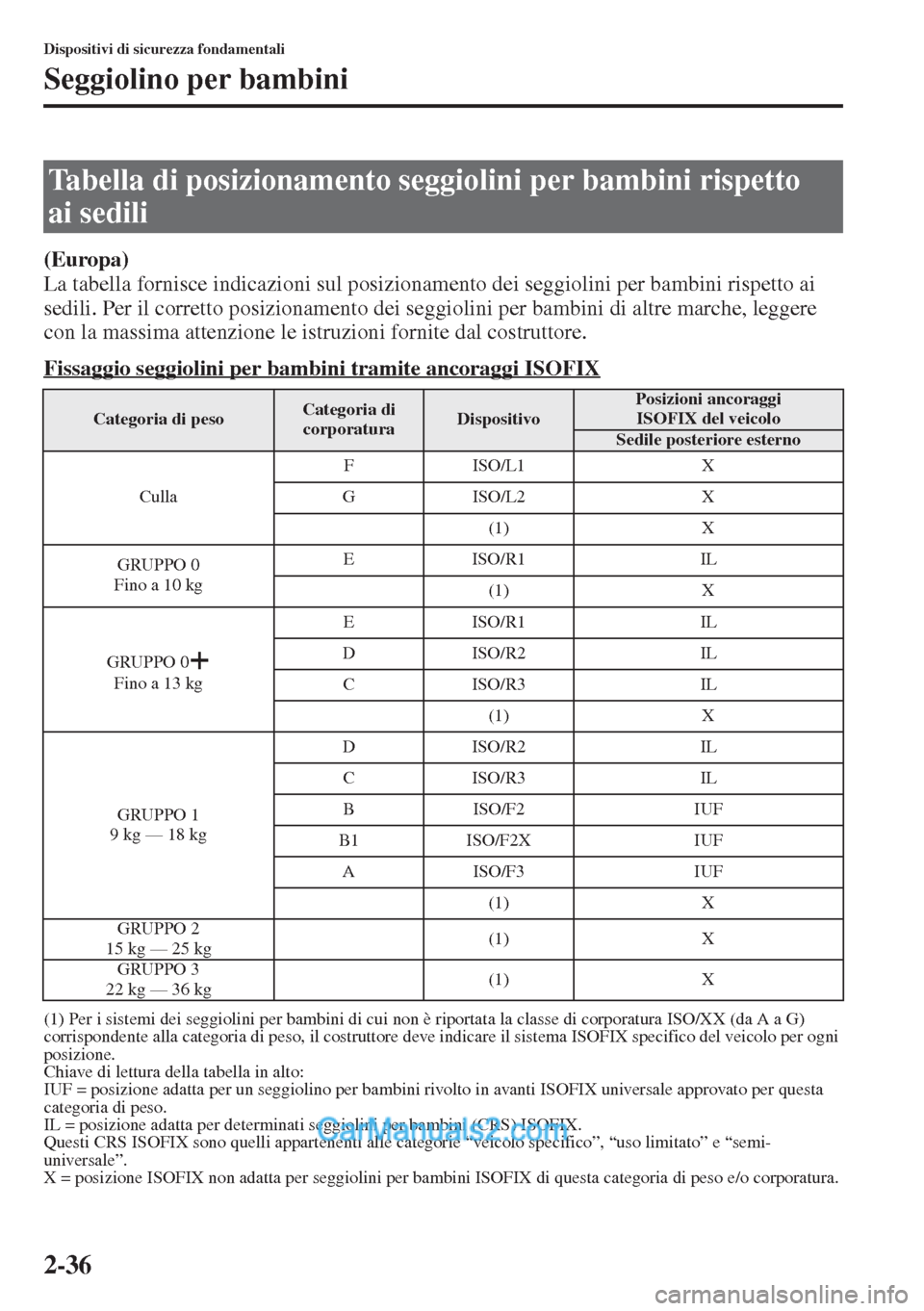

2-36
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
(Europa)
La tabella fornisce indicazioni sul posizionamento dei seggiolini per bambini rispetto ai
sedili. Per il corretto posizionamento dei seggiolini per bambini di altre marche, leggere
con la massima attenzione le istruzioni fornite dal costruttore.
Fissaggio seggiolini per bambini tramite ancoraggi ISOFIX
(1) Per i sistemi dei seggiolini per bambini di cui non è riportata la classe di corporatura ISO/XX (da A a G)
corrispondente alla categoria di peso, il costruttore deve indicare il sistema ISOFIX specifico del veicolo per ogni
posizione.
Chiave di lettura della tabella in alto:
IUF = posizione adatta per un seggiolino per bambini rivolto in avanti ISOFIX universale approvato per questa
categoria di peso.
IL = posizione adatta per determinati seggiolini per bambini (CRS) ISOFIX.
Questi CRS ISOFIX sono quelli appartenenti alle categorie “veicolo specifico”, “uso limitato” e “semi-
universale”.
X = posizione ISOFIX non adatta per seggiolini per bambini ISOFIX di questa categoria di peso e/o corporatura.
Tabella di posizionamento seggiolini per bambini rispetto
ai sedili
Categoria di pesoCategoria di
corporaturaDispositivoPosizioni ancoraggi
ISOFIX del veicolo
Sedile posteriore esterno
CullaFISO/L1 X
GISO/L2 X
(1) X
GRUPPO 0
Fino a 10 kgEISO/R1 IL
(1) X
GRUPPO 0
Fino a 13 kgEISO/R1 IL
DISO/R2 IL
CISO/R3 IL
(1) X
GRUPPO 1
9 kg — 18 kgDISO/R2 IL
CISO/R3 IL
BISO/F2 IUF
B1 ISO/F2X IUF
AISO/F3 IUF
(1) X
GRUPPO 2
15 kg — 25 kg(1) X
GRUPPO 3
22 kg — 36 kg(1) X

2-37
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
Eccetto seggiolini per bambini fissati tramite ancoraggi ISOFIX
Chiave di lettura della tabella in alto:
U = Posizione adatta per un seggiolino per bambini universale “approvato” per questa categoria di peso.
L = Per quanto riguarda i seggiolini di sicurezza per bambini classificati in questo gruppo, contattare un
Concessionario Autorizzato Mazda. Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere
installati, consultare il “Catalogo accessori”.
X = Sedile non adatto per un seggiolino per bambini omologato per questa categoria di peso.
*1 I seggiolini di sicurezza per bambini originali Mazda possono essere installati rivolti in avanti.
Quando s’installa un seggiolino per bambini sul sedile del passeggero anteriore, regolare la seduta nella
posizione di massima altezza in modo che la cintura di sicurezza possa fissare saldamente il seggiolino per
bambini.
*2 I seggiolini di sicurezza per bambini originali Mazda possono essere installati rivolti all’indietro.
(Altri paesi)
Attenersi alle disposizioni di legge sull’uso dei seggiolini per bambini vigenti nel paese.
Gruppo
sistemaEtàPesoTipo di
seggiolino per
bambiniSedile
passeggero
anterioreSedile
posteriore
(laterale)Sedile
posteriore
(centrale)
GRUPPO 0Indicativamente
fino a 9mesiInferiore a 10 kgSeggiolino per
bebèXU
L
*2
GRUPPO 0Indicativamente
fino a 2 anniInferiore a 13 kgSeggiolino per
bebèXU
L*2
GRUPPO 1Indicativamente
da 8 mesi a 4 anni9 kg — 18 kgSeggiolino per
bambiniL*1UX
GRUPPO 2Indicativamente
da 3 a 7 anni15 kg — 25 kgSeggiolino per
ragazziniL
*1UX
GRUPPO 3Indicativamente
da 6 a 12 anni22 kg — 36 kgSeggiolino per
ragazziniL
*1UX
NOTA
Quando s’installa un seggiolino per bambini, osservare quanto segue:
•Se il seggiolino per bambini non si adatta allo schienale a causa della presenza del
poggiatesta, regolare l’altezza del poggiatesta o rimuovere il poggiatesta in modo che
il seggiolino per bambini si adatti allo schienale.
Vedi Poggiatesta a pagina 2-14.
•Quando s’installa un seggiolino per bambini sul sedile posteriore, regolare la
posizione del sedile anteriore in modo che questo non venga in contatto con il
seggiolino per bambini.
Vedi Azionamento del sedile a pagina 2-5.

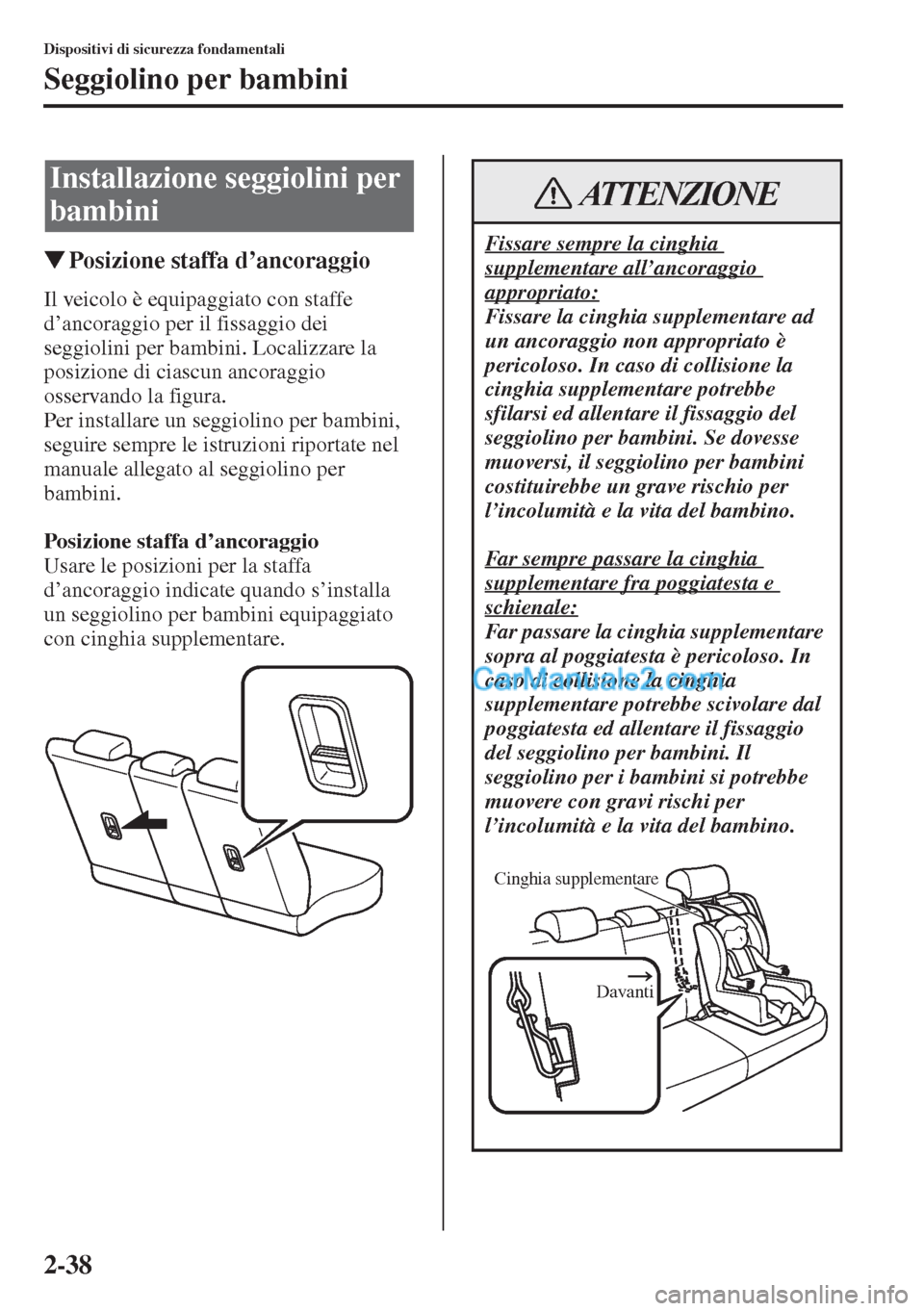

2-38
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
WPosizione staffa d
Il veicolo è equipaggiato con staffe
d’ancoraggio per il fissaggio dei
seggiolini per bambini. Localizzare la
posizione di ciascun ancoraggio
osservando la figura.
Per installare un seggiolino per bambini,
seguire sempre le istruzioni riportate nel
manuale allegato al seggiolino per
bambini.
Posizione staffa d’ancoraggio
Usare le posizioni per la staffa
d’ancoraggio indicate quando s’installa
un seggiolino per bambini equipaggiato
con cinghia supplementare.
Installazione seggiolini per
bambini
Fissare sempre la cinghia
supplementare all’ancoraggio
appropriato:
Fissare la cinghia supplementare ad
un ancoraggio non appropriato è
pericoloso. In caso di collisione la
cinghia supplementare potrebbe
sfilarsi ed allentare il fissaggio del
seggiolino per bambini. Se dovesse
muoversi, il seggiolino per bambini
costituirebbe un grave rischio per
l’incolumità e la vita del bambino.
Far sempre passare la cinghia
supplementare fra poggiatesta e
schienale:
Far passare la cinghia supplementare
sopra al poggiatesta è pericoloso. In
caso di collisione la cinghia
supplementare potrebbe scivolare dal
poggiatesta ed allentare il fissaggio
del seggiolino per bambini. Il
seggiolino per i bambini si potrebbe
muovere con gravi rischi per
l’incolumità e la vita del bambino.
ATTENZIONE
Cinghia supplementare
Davanti
