2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

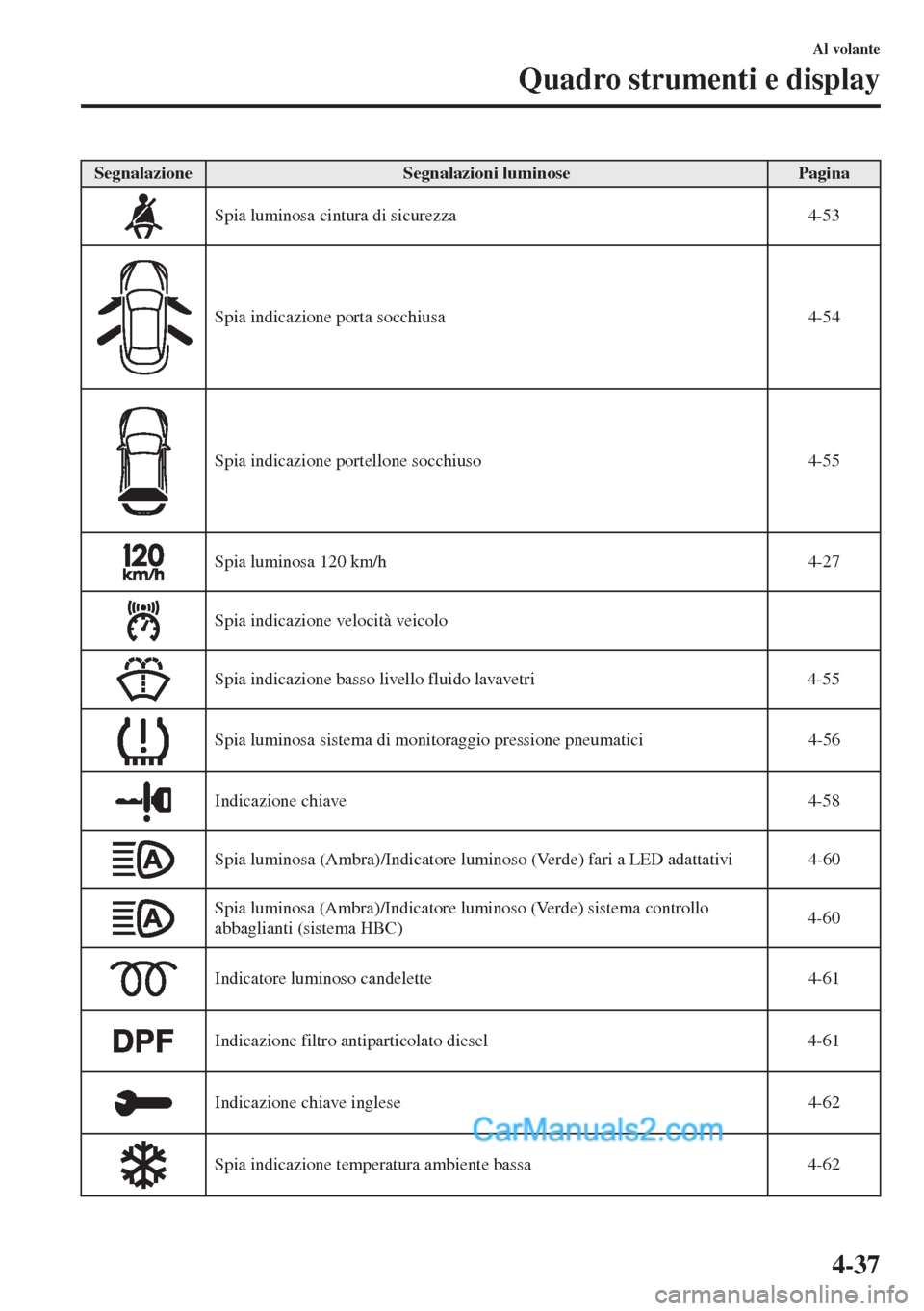

4-37
Al volante
Quadro strumenti e display
SegnalazioneSegnalazioni luminosePagina
Spia luminosa cintura di sicurezza 4-53
Spia indicazione porta socchiusa 4-54
Spia indicazione portellone socchiuso 4-55
Spia luminosa 120 km/h 4-27
Spia indicazione velocità veicolo
Spia indicazione basso livello fluido lavavetri 4-55
Spia luminosa sistema di monitoraggio pressione pneumatici 4-56
Indicazione chiave 4-58
Spia luminosa (Ambra)/Indicatore luminoso (Verde) fari a LED adattativi 4-60
Spia luminosa (Ambra)/Indicatore luminoso (Verde) sistema controllo
abbaglianti (sistema HBC)4-60
Indicatore luminoso candelette 4-61
Indicazione filtro antiparticolato diesel 4-61
Indicazione chiave inglese 4-62
Spia indicazione temperatura ambiente bassa 4-62

4-38
Al volante
Quadro strumenti e display
SegnalazioneSegnalazioni luminosePagina
Indicatore luminoso TCS/DSC 4-63
Indicatore luminoso TCS OFF 4-63
Indicatore luminoso supporto intelligente di frenata/supporto intelligente di
frenata in città OFF (indicatore luminoso SBS/SCBS OFF)4-63
Spia indicazione supporto intelligente di frenata in città (spia indicazione SCBS)4-64
Indicazione i-ELOOP 4-64
Indicatore luminoso temperatura refrigerante motore bassa (Blu) 4-64
Indicazione posizione cambio 4-64
Indicatore luminoso luci abbaglianti fari 4-65
Indicatori di direzione/Lampeggiatore di emergenza 4-65
Indicatore luminoso veicolo protetto 4-65
Spia luminosa (Ambra)/Indicatore luminoso (Verde) regolatore di velocità
con sensore radar Mazda (MRCC)4-66
Indicatore luminoso principale regolatore automatico di velocità (Ambra)/
Indicatore luminoso regolatore automatico di velocità inserito (Verde)4-66
Indicazione modo selezionato 4-65
Indicazione monitoraggio punto cieco OFF (indicazione BSM OFF) 4-67
Indicatore luminoso luci accese 4-67

4-39
Al volante
Quadro strumenti e display
WTipo B
SegnalazioneSegnalazioni luminosePagina
Spia luminosa fari a LED 4-68
Indicatore luminoso luci antinebbia anteriori 4-68
Indicatore luminoso luce antinebbia posteriore 4-68
SegnalazioneSegnalazioni luminosePagina
Spia luminosa generale 4-42
Spia luminosa sistema frenante 4-42
Spia luminosa ABS 4-43
Indicatore luminoso freno di stazionamento elettrico 4-44
Spia luminosa freno di stazionamento elettrico 4-44
Indicatore luminoso richiesta azionamento pedale freno 4-45
Le segnalazioni luminose compariranno nei punti evidenziati

4-40
Al volante
Quadro strumenti e display
SegnalazioneSegnalazioni luminosePagina
Spia luminosa sistema di carica 4-45
Spia luminosa olio motore 4-45
Segnalazione luminosa gestione motore 4-46
Spia luminosa temperatura refrigerante motore alta (Rossa) 4-46
Spia luminosa (Ambra)/Indicatore luminoso (Verde) i-stop 4-47
Spia luminosa sistema di segnalazione cambio corsia (spia luminosa LDWS) 4-49
Indicatore luminoso sistema di segnalazione cambio corsia OFF (indicatore
luminoso LDWS OFF)4-49
Spia luminosa 4WD 4-50
Spia luminosa cambio automatico 4-51
Indicatore luminoso di servosterzo malfunzionante 4-52
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza anteriore 4-52
Spia luminosa riserva carburante 4-53
Spia luminosa cintura di sicurezza 4-53
Spia luminosa porta socchiusa 4-54
Spia luminosa 120 km/h 4-55
Spia indicazione velocità veicolo 4-27

4-41
Al volante
Quadro strumenti e display
SegnalazioneSegnalazioni luminosePagina
Spia luminosa basso livello fluido lavavetri 4-55
Spia luminosa sistema di monitoraggio pressione pneumatici 4-56
Spia luminosa (Rossa)/Indicatore luminoso (Verde) chiave 4-58
Spia luminosa (Ambra)/Indicatore luminoso (Verde) sistema controllo
abbaglianti (sistema HBC)4-60
Indicatore luminoso candelette 4-61
Indicatore luminoso filtro antiparticolato diesel 4-61
Indicatore luminoso chiave inglese 4-62
Spia indicazione temperatura ambiente bassa 4-62
Indicatore luminoso TCS/DSC 4-63
Indicatore luminoso TCS OFF 4-63
Indicatore luminoso temperatura refrigerante motore bassa (Blu) 4-64
Indicazione posizione cambio 4-64
Indicatore luminoso luci abbaglianti fari 4-65
Indicatori di direzione/Lampeggiatore di emergenza 4-65
Indicatore luminoso veicolo protetto 4-65
Indicatore luminoso principale regolatore automatico di velocità (Ambra)/
Indicatore luminoso regolatore automatico di velocità inserito (Verde)4-66

4-42
Al volante
Quadro strumenti e display
WSpia luminosa generale
Tipo A
La visualizzazione avviene quando è
richiesta la notifica di malfunzionamenti
al sistema.
Controllare il messaggio indicato nel display
e consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Tipo B
La segnalazione luminosa resta
costantemente accesa se si verifica una
qualsiasi delle condizioni indicate di seguito.
Consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•C’è un malfunzionamento nel sistema
di gestione batteria.•C’è un malfunzionamento
nell’interruttore freno.
(SKYACTIV-D 2.2)
•C’è un malfunzionamento nel controllo
idraulico del motore.
•C’è un malfunzionamento nella catena
di distribuzione del motore.
•C’è un malfunzionamento nel
riscaldatore blow-by.
WSpia luminosa sistema frenante
La spia ha le seguenti funzioni:
Questa spia luminosa si accende
commutando l’accensione su ON e
si spegne avviando il motore.
SegnalazioneSegnalazioni luminosePagina
Indicazione modo selezionato 4-65
Indicatore luminoso monitoraggio punto cieco OFF (indicatore luminoso
BSM OFF)4-67
Indicatore luminoso luci accese 4-67
Spia luminosa fari a LED 4-68
Indicatore luminoso luci antinebbia anteriori 4-68
Indicatore luminoso luce antinebbia posteriore 4-68

4-43
Al volante
Quadro strumenti e display
La segnalazione luminosa resta
costantemente accesa se si verifica una
qualsiasi delle condizioni seguenti:
•Fluido del freno insufficiente
•Il sistema freno è malfunzionante
Se la spia luminosa freno resta accesa,
significa che il livello del fluido freno è
basso o che potrebbe esserci un problema
nel sistema freno. Parcheggiare
immediatamente il veicolo in un luogo
sicuro e contattare un tecnico
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.WSpia luminosa ABS
Se la spia luminosa ABS rimane accesa
durante la marcia, significa che la
centralina ABS ha rilevato qualche
anomalia nel sistema. In questa
situazione il sistema frenante funzionerà
normalmente come se fosse privo di ABS.
In tal caso consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, il prima possibile.
Non viaggiare con la spia luminosa del
sistema frenante accesa. Contattare
un riparatore specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, per far
controllare i freni il prima possibile:
Viaggiare con la spia luminosa del
sistema frenante accesa è pericoloso.
Significa che i freni non funzionano
o potrebbero smettere di funzionare
da un momento all’altro. Se la spia
resta accesa e si è verificato che il
freno di stazionamento è
completamente rilasciato, far
controllare il sistema frenante
immediatamente.
In aggiunta, la capacità di frenata
potrebbe risultare ridotta rendendo
necessario premere il pedale freno
con più forza rispetto al solito per
arrestare il veicolo.
ATTENZIONE
AVVERTENZA
NOTA
Quando il motore viene avviato
caricando la batteria tramite cavi di
emergenza, gli sbalzi di regime che
si verificano possono far accendere la
spia luminosa ABS. Se ciò accade è
dovuto al fatto che la batteria è
scarica e non è quindi un sintomo
di malfunzionamento dell’ABS.
Ricaricare la batteria.
Vedi Ricarica della batteria a
pagina 6-41.

4-44
Al volante
Quadro strumenti e display
WSpia sistema di distribuzione
elettronica forza frenante
(sistema EBD)
Se la centralina del sistema di distribuzione
elettronica della forza frenante stabilisce
che alcuni componenti stanno funzionando
in modo anomalo, può comandare
l’accensione contemporanea della spia
luminosa del sistema frenante e della spia
luminosa ABS. Il problema risiede
probabilmente nel sistema di distribuzione
elettronica della forza frenante.
WIndicatore luminoso freno di
stazionamento elettrico
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
La segnalazione luminosa si accende
quando viene applicato il freno di
stazionamento elettrico e si spegne
quando il freno viene rilasciato.
Se la segnalazione luminosa rimane
accesa anche se si rilascia l’interruttore
del freno di stazionamento elettrico,
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Quando la segnalazione luminosa
lampeggia
La segnalazione luminosa lampeggia se
il freno di stazionamento elettrico è mal-
funzionante. Se la segnalazione luminosa
lampeggia anche se si aziona l’interruttore
del freno di stazionamento elettrico, con-
sultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Ripa-
ratore Autorizzato Mazda.
WSpia luminosa freno di
stazionamento elettrico
Questa spia luminosa rimane accesa per
alcuni secondi quando l’accensione viene
commutata su ON.
Non viaggiare con la spia luminosa
ABS e la spia luminosa sistema
frenante entrambe accese.
Far trainare il veicolo presso un
riparatore specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, per far
controllare i freni il prima possibile:
Viaggiare con la spia luminosa ABS e
la spia luminosa sistema frenante
entrambe accese è pericoloso.
Quando entrambe le spie sono accese,
in caso di frenata di emergenza le
ruote posteriori potrebbero bloccarsi
più rapidamente di quanto non
avviene normalmente.
ATTENZIONE
