2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

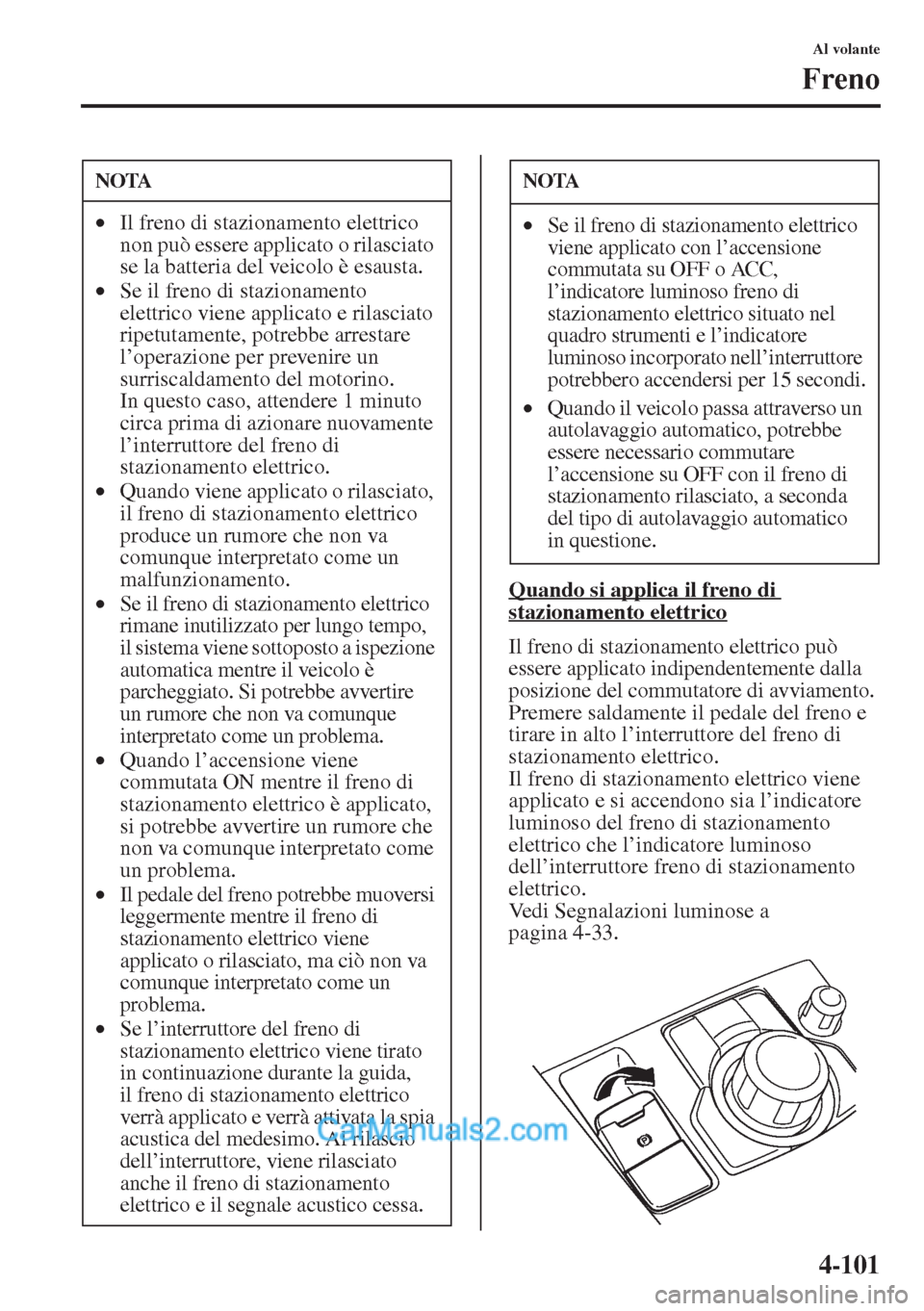

4-101
Al volante
Freno
Quando si applica il freno di stazionamento elettrico
Il freno di stazionamento elettrico può
essere applicato indipendentemente dalla
posizione del commutatore di avviamento.
Premere saldamente il pedale del freno e
tirare in alto l’interruttore del freno di
stazionamento elettrico.
Il freno di stazionamento elettrico viene
applicato e si accendono sia l’indicatore
luminoso del freno di stazionamento
elettrico che l’indicatore luminoso
dell’interruttore freno di stazionamento
elettrico.
Vedi Segnalazioni luminose a
pagina 4-33.
NOTA
•Il freno di stazionamento elettrico
non può essere applicato o rilasciato
se la batteria del veicolo è esausta.
•Se il freno di stazionamento
elettrico viene applicato e rilasciato
ripetutamente, potrebbe arrestare
l’operazione per prevenire un
surriscaldamento del motorino.
In questo caso, attendere 1 minuto
circa prima di azionare nuovamente
l’interruttore del freno di
stazionamento elettrico.
•Quando viene applicato o rilasciato,
il freno di stazionamento elettrico
produce un rumore che non va
comunque interpretato come un
malfunzionamento.
•Se il freno di stazionamento elettrico
rimane inutilizzato per lungo tempo,
il sistema viene sottoposto a ispezione
automatica mentre il veicolo è
parcheggiato. Si potrebbe avvertire
un rumore che non va comunque
interpretato come un problema.
•Quando l’accensione viene
commutata ON mentre il freno di
stazionamento elettrico è applicato,
si potrebbe avvertire un rumore che
non va comunque interpretato come
un problema.
•Il pedale del freno potrebbe muoversi
leggermente mentre il freno di
stazionamento elettrico viene
applicato o rilasciato, ma ciò non va
comunque interpretato come un
problema.
•Se l’interruttore del freno di
stazionamento elettrico viene tirato
in continuazione durante la guida,
il freno di stazionamento elettrico
verrà applicato e verrà attivata la spia
acustica del medesimo. Al rilascio
dell’interruttore, viene rilasciato
anche il freno di stazionamento
elettrico e il segnale acustico cessa.
NOTA
•Se il freno di stazionamento elettrico
viene applicato con l’accensione
commutata su OFF o ACC,
l’indicatore luminoso freno di
stazionamento elettrico situato nel
quadro strumenti e l’indicatore
luminoso incorporato nell’interruttore
potrebbero accendersi per 15 secondi.
•Quando il veicolo passa attraverso un
autolavaggio automatico, potrebbe
essere necessario commutare
l’accensione su OFF con il freno di
stazionamento rilasciato, a seconda
del tipo di autolavaggio automatico
in questione.

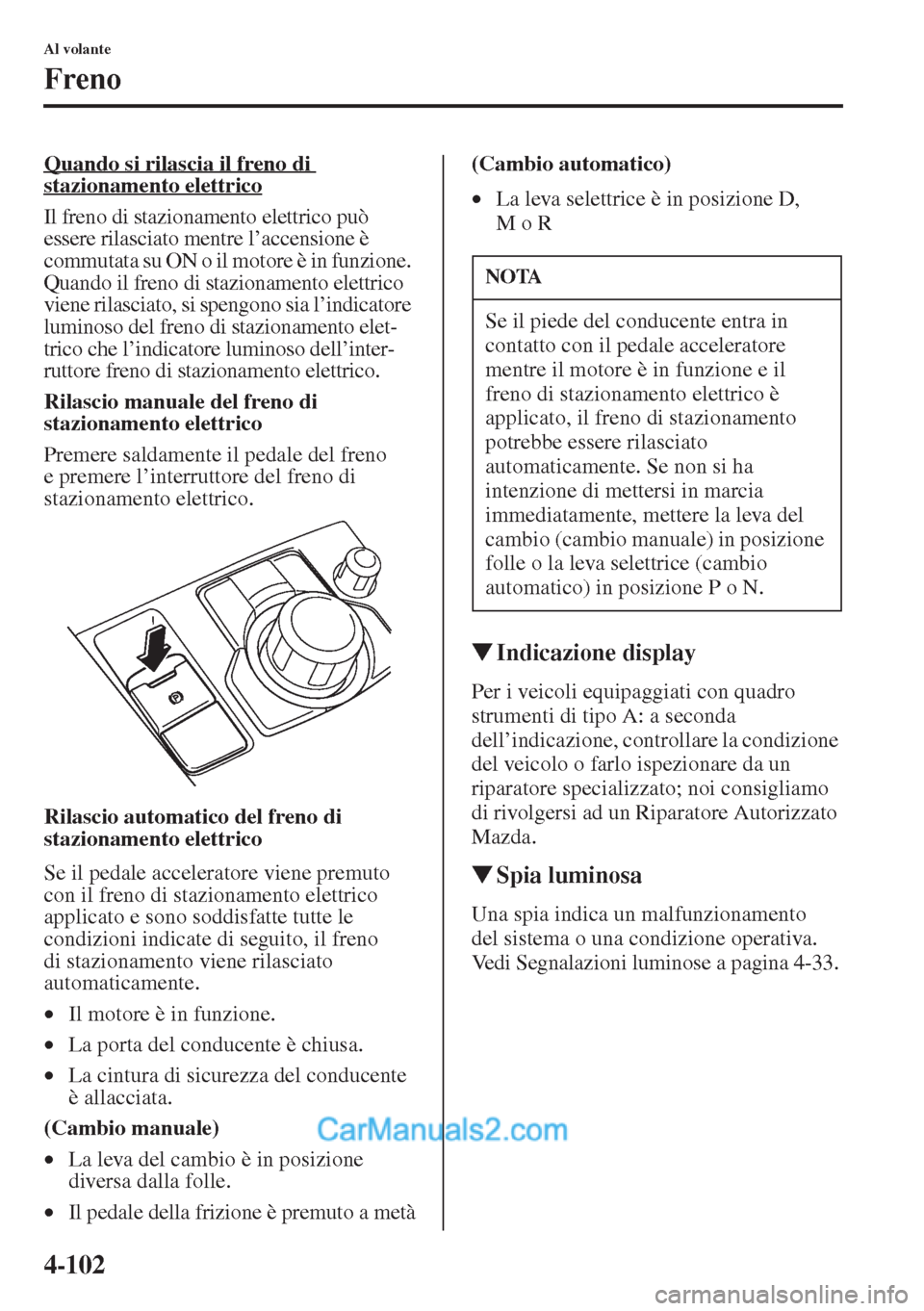

4-102
Al volante
Freno
Quando si rilascia il freno di
stazionamento elettrico
Il freno di stazionamento elettrico può
essere rilasciato mentre l’accensione è
commutata su ON o il motore è in funzione.
Quando il freno di stazionamento elettrico
viene rilasciato, si spengono sia l’indicatore
luminoso del freno di stazionamento elet-
trico che l’indicatore luminoso dell’inter-
ruttore freno di stazionamento elettrico.
Rilascio manuale del freno di
stazionamento elettrico
Premere saldamente il pedale del freno
e premere l’interruttore del freno di
stazionamento elettrico.
Rilascio automatico del freno di
stazionamento elettrico
Se il pedale acceleratore viene premuto
con il freno di stazionamento elettrico
applicato e sono soddisfatte tutte le
condizioni indicate di seguito, il freno
di stazionamento viene rilasciato
automaticamente.
•Il motore è in funzione.
•La porta del conducente è chiusa.
•La cintura di sicurezza del conducente
è allacciata.
(Cambio manuale)
•La leva del cambio è in posizione
diversa dalla folle.
•Il pedale della frizione è premuto a metà(Cambio automatico)
•La leva selettrice è in posizione D,
MoR
WIndicazione display
Per i veicoli equipaggiati con quadro
strumenti di tipo A: a seconda
dell’indicazione, controllare la condizione
del veicolo o farlo ispezionare da un
riparatore specializzato; noi consigliamo
di rivolgersi ad un Riparatore Autorizzato
Mazda.
WSpia luminosa
Una spia indica un malfunzionamento
del sistema o una condizione operativa.
Vedi Segnalazioni luminose a pagina 4-33.
NOTA
Se il piede del conducente entra in
contatto con il pedale acceleratore
mentre il motore è in funzione e il
freno di stazionamento elettrico è
applicato, il freno di stazionamento
potrebbe essere rilasciato
automaticamente. Se non si ha
intenzione di mettersi in marcia
immediatamente, mettere la leva del
cambio (cambio manuale) in posizione
folle o la leva selettrice (cambio
automatico) in posizione P o N.

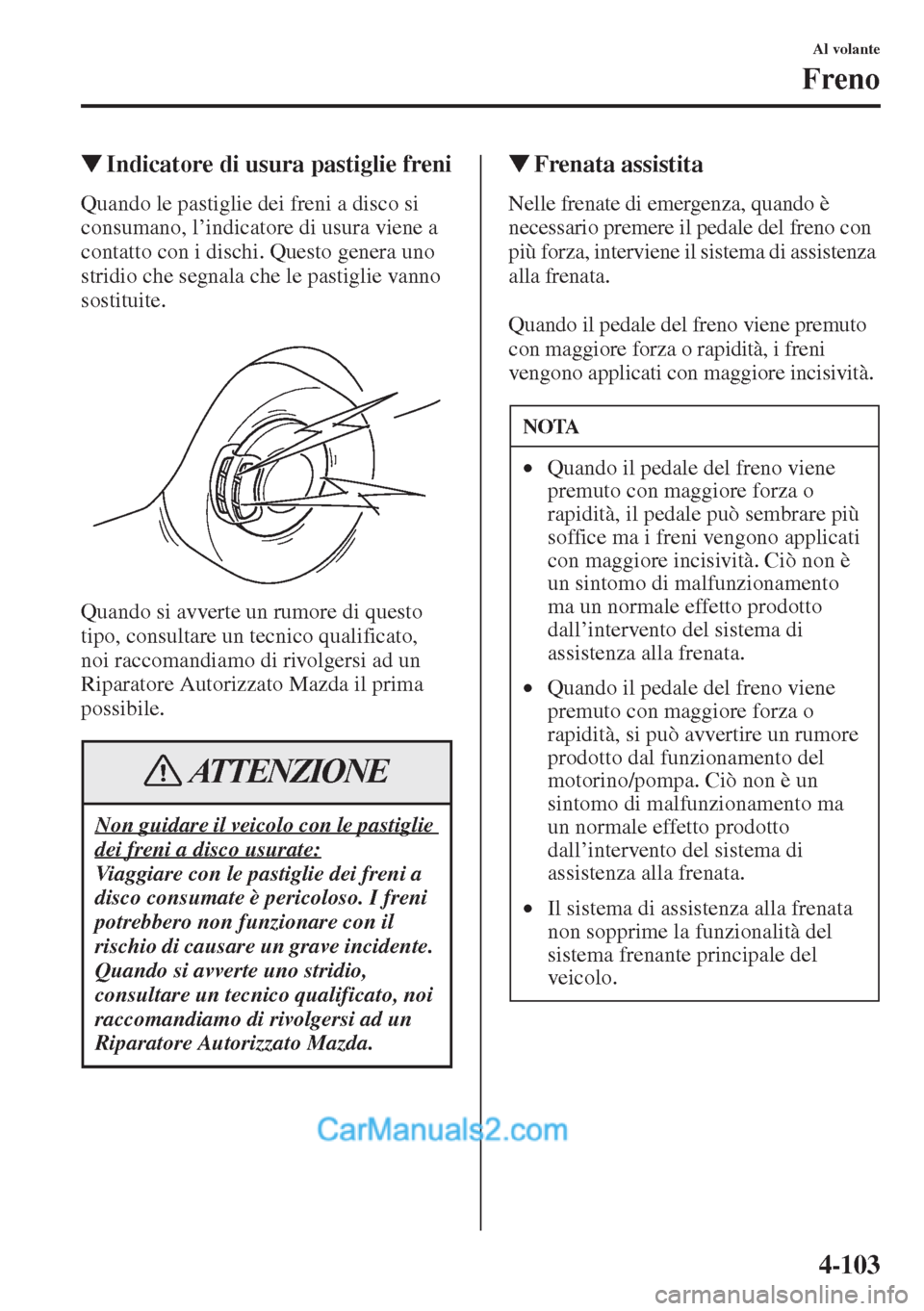

4-103
Al volante
Freno
WIndicatore di usura pastiglie freni
Quando le pastiglie dei freni a disco si
consumano, l’indicatore di usura viene a
contatto con i dischi. Questo genera uno
stridio che segnala che le pastiglie vanno
sostituite.
Quando si avverte un rumore di questo
tipo, consultare un tecnico qualificato,
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda il prima
possibile.
WFrenata assistita
Nelle frenate di emergenza, quando è
necessario premere il pedale del freno con
più forza, interviene il sistema di assistenza
alla frenata.
Quando il pedale del freno viene premuto
con maggiore forza o rapidità, i freni
vengono applicati con maggiore incisività.
Non guidare il veicolo con le pastiglie
dei freni a disco usurate:
Viaggiare con le pastiglie dei freni a
disco consumate è pericoloso. I freni
potrebbero non funzionare con il
rischio di causare un grave incidente.
Quando si avverte uno stridio,
consultare un tecnico qualificato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
ATTENZIONE
NOTA
•Quando il pedale del freno viene
premuto con maggiore forza o
rapidità, il pedale può sembrare più
soffice ma i freni vengono applicati
con maggiore incisività. Ciò non è
un sintomo di malfunzionamento
ma un normale effetto prodotto
dall’intervento del sistema di
assistenza alla frenata.
•Quando il pedale del freno viene
premuto con maggiore forza o
rapidità, si può avvertire un rumore
prodotto dal funzionamento del
motorino/pompa. Ciò non è un
sintomo di malfunzionamento ma
un normale effetto prodotto
dall’intervento del sistema di
assistenza alla frenata.
•Il sistema di assistenza alla frenata
non sopprime la funzionalità del
sistema frenante principale del
veicolo.

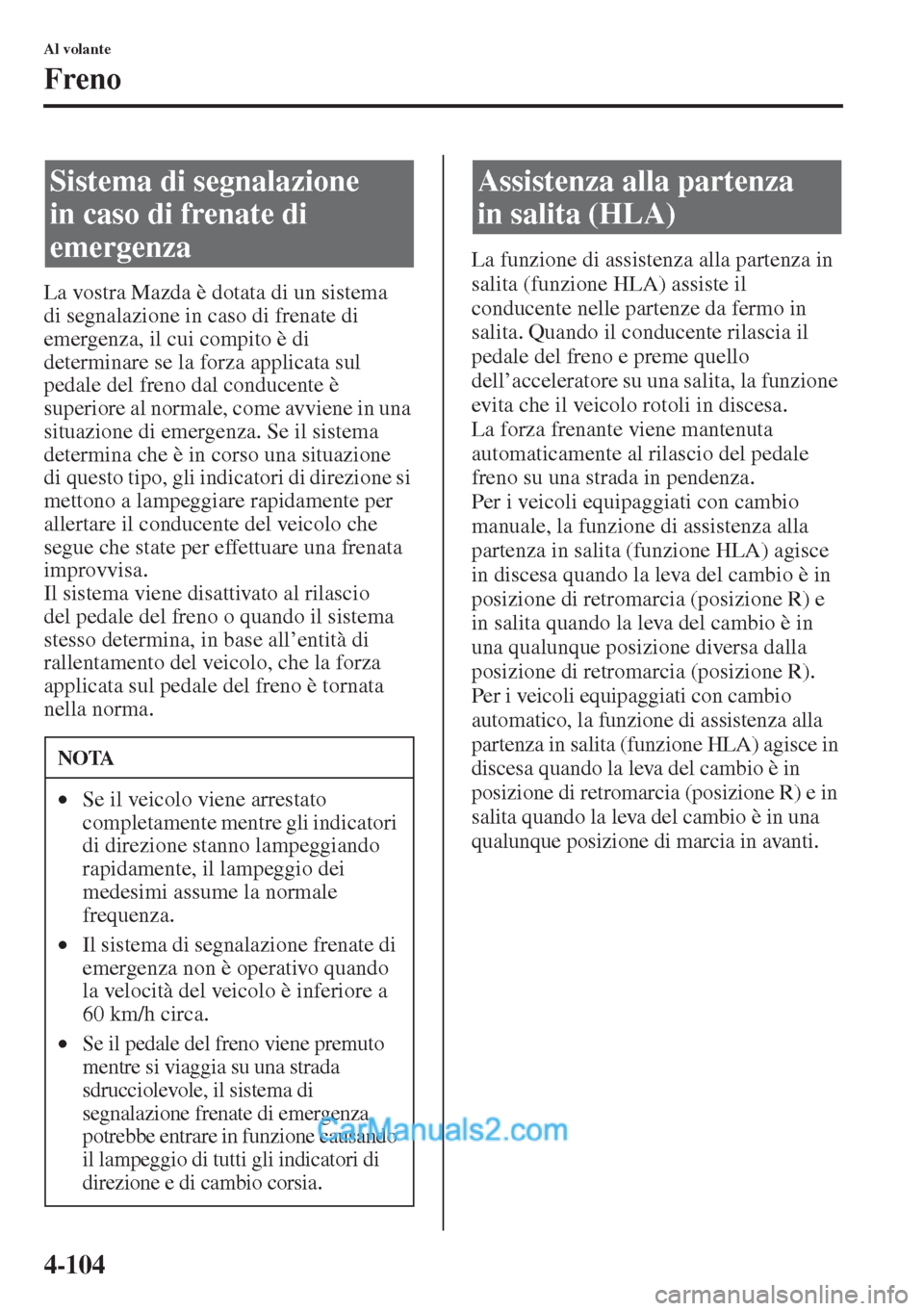

4-104
Al volante
Freno
La vostra Mazda è dotata di un sistema
di segnalazione in caso di frenate di
emergenza, il cui compito è di
determinare se la forza applicata sul
pedale del freno dal conducente è
superiore al normale, come avviene in una
situazione di emergenza. Se il sistema
determina che è in corso una situazione
di questo tipo, gli indicatori di direzione si
mettono a lampeggiare rapidamente per
allertare il conducente del veicolo che
segue che state per effettuare una frenata
improvvisa.
Il sistema viene disattivato al rilascio
del pedale del freno o quando il sistema
stesso determina, in base all’entità di
rallentamento del veicolo, che la forza
applicata sul pedale del freno è tornata
nella norma.La funzione di assistenza alla partenza in
salita (funzione HLA) assiste il
conducente nelle partenze da fermo in
salita. Quando il conducente rilascia il
pedale del freno e preme quello
dell’acceleratore su una salita, la funzione
evita che il veicolo rotoli in discesa.
La forza frenante viene mantenuta
automaticamente al rilascio del pedale
freno su una strada in pendenza.
Per i veicoli equipaggiati con cambio
manuale, la funzione di assistenza alla
partenza in salita (funzione HLA) agisce
in discesa quando la leva del cambio è in
posizione di retromarcia (posizione R) e
in salita quando la leva del cambio è in
una qualunque posizione diversa dalla
posizione di retromarcia (posizione R).
Per i veicoli equipaggiati con cambio
automatico, la funzione di assistenza alla
partenza in salita (funzione HLA) agisce in
discesa quando la leva del cambio è in
posizione di retromarcia (posizione R) e in
salita quando la leva del cambio è in una
qualunque posizione di marcia in avanti.
Sistema di segnalazione
in caso di frenate di
emergenza
NOTA
•Se il veicolo viene arrestato
completamente mentre gli indicatori
di direzione stanno lampeggiando
rapidamente, il lampeggio dei
medesimi assume la normale
frequenza.
•Il sistema di segnalazione frenate di
emergenza non è operativo quando
la velocità del veicolo è inferiore a
60 km/h circa.
•Se il pedale del freno viene premuto
mentre si viaggia su una strada
sdrucciolevole, il sistema di
segnalazione frenate di emergenza
potrebbe entrare in funzione causando
il lampeggio di tutti gli indicatori di
direzione e di cambio corsia.
Assistenza alla partenza
in salita (HLA)

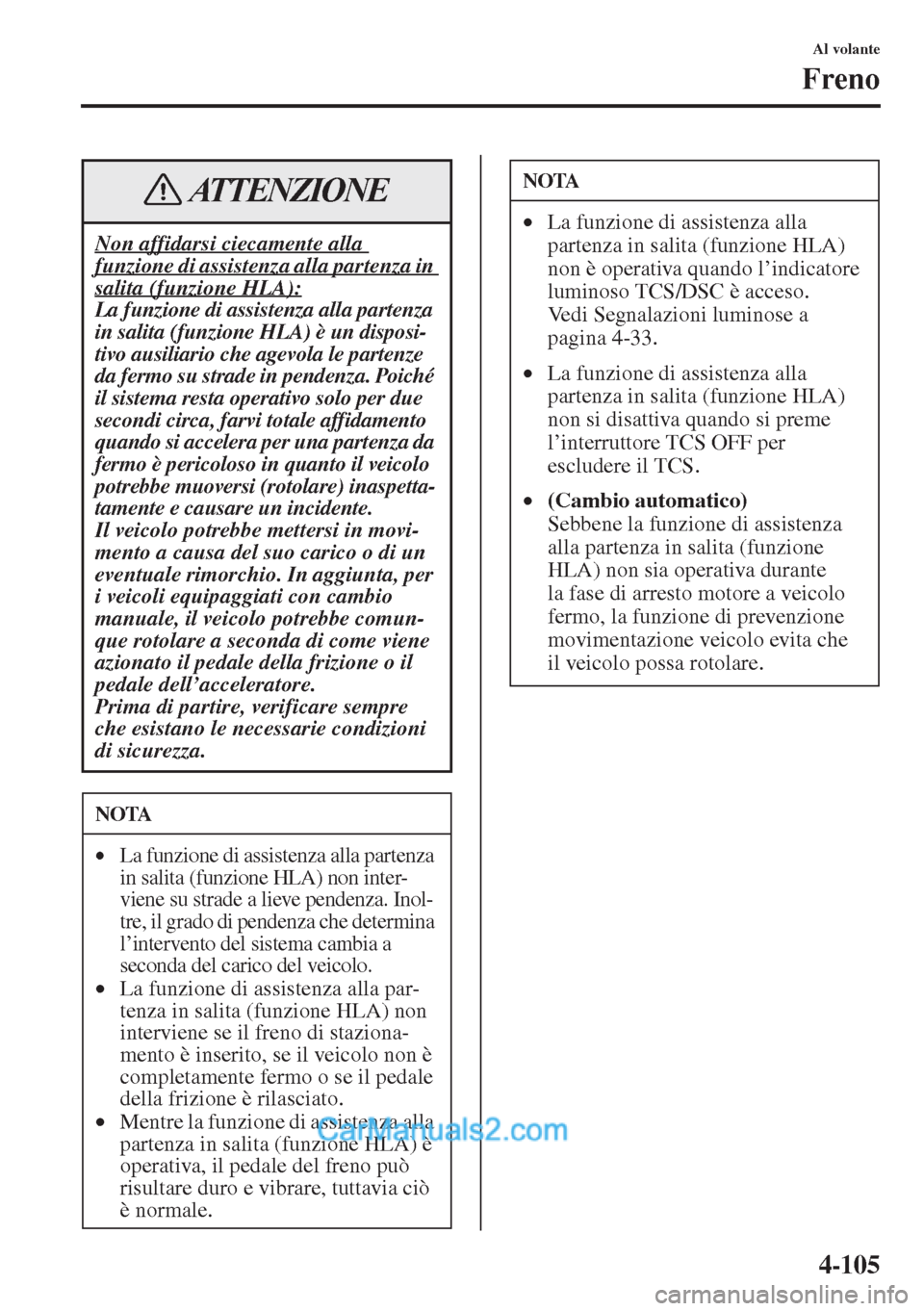

4-105
Al volante
Freno
Non affidarsi ciecamente alla
funzione di assistenza alla partenza in
salita (funzione HLA):La funzione di assistenza alla partenza
in salita (funzione HLA) è un disposi-
tivo ausiliario che agevola le partenze
da fermo su strade in pendenza. Poiché
il sistema resta operativo solo per due
secondi circa, farvi totale affidamento
quando si accelera per una partenza da
fermo è pericoloso in quanto il veicolo
potrebbe muoversi (rotolare) inaspetta-
tamente e causare un incidente.
Il veicolo potrebbe mettersi in movi-
mento a causa del suo carico o di un
eventuale rimorchio. In aggiunta, per
i veicoli equipaggiati con cambio
manuale, il veicolo potrebbe comun-
que rotolare a seconda di come viene
azionato il pedale della frizione o il
pedale dell’acceleratore.
Prima di partire, verificare sempre
che esistano le necessarie condizioni
di sicurezza.
NOTA
•La funzione di assistenza alla partenza
in salita (funzione HLA) non inter-
viene su strade a lieve pendenza. Inol-
tre, il grado di pendenza che determina
l’intervento del sistema cambia a
seconda del carico del veicolo.
•La funzione di assistenza alla par-
tenza in salita (funzione HLA) non
interviene se il freno di staziona-
mento è inserito, se il veicolo non è
completamente fermo o se il pedale
della frizione è rilasciato.
•Mentre la funzione di assistenza alla
partenza in salita (funzione HLA) è
operativa, il pedale del freno può
risultare duro e vibrare, tuttavia ciò
è normale.
ATTENZIONENOTA
•La funzione di assistenza alla
partenza in salita (funzione HLA)
non è operativa quando l’indicatore
luminoso TCS/DSC è acceso.
Vedi Segnalazioni luminose a
pagina 4-33.
•La funzione di assistenza alla
partenza in salita (funzione HLA)
non si disattiva quando si preme
l’interruttore TCS OFF per
escludere il TCS.
•(Cambio automatico)
Sebbene la funzione di assistenza
alla partenza in salita (funzione
HLA) non sia operativa durante
la fase di arresto motore a veicolo
fermo, la funzione di prevenzione
movimentazione veicolo evita che
il veicolo possa rotolare.

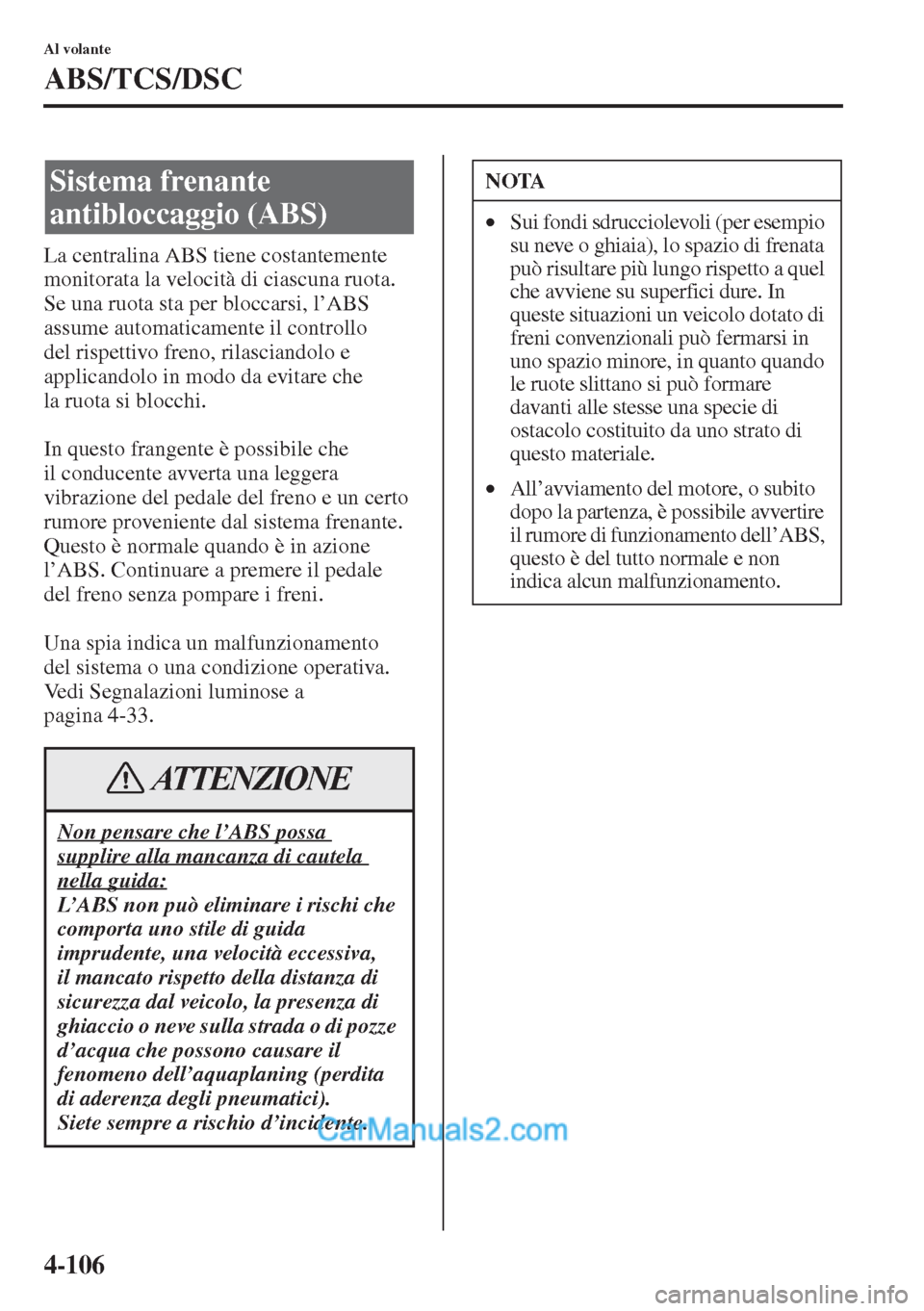

4-106
Al volante
ABS/TCS/DSC
La centralina ABS tiene costantemente
monitorata la velocità di ciascuna ruota.
Se una ruota sta per bloccarsi, l’ABS
assume automaticamente il controllo
del rispettivo freno, rilasciandolo e
applicandolo in modo da evitare che
la ruota si blocchi.
In questo frangente è possibile che
il conducente avverta una leggera
vibrazione del pedale del freno e un certo
rumore proveniente dal sistema frenante.
Questo è normale quando è in azione
l’ABS. Continuare a premere il pedale
del freno senza pompare i freni.
Una spia indica un malfunzionamento
del sistema o una condizione operativa.
Vedi Segnalazioni luminose a
pagina 4-33.
Sistema frenante
antibloccaggio (ABS)
Non pensare che l’ABS possa
supplire alla mancanza di cautela
nella guida:
L’ABS non può eliminare i rischi che
comporta uno stile di guida
imprudente, una velocità eccessiva,
il mancato rispetto della distanza di
sicurezza dal veicolo, la presenza di
ghiaccio o neve sulla strada o di pozze
d’acqua che possono causare il
fenomeno dell’aquaplaning (perdita
di aderenza degli pneumatici).
Siete sempre a rischio d’incidente.
ATTENZIONE
NOTA
•Sui fondi sdrucciolevoli (per esempio
su neve o ghiaia), lo spazio di frenata
può risultare più lungo rispetto a quel
che avviene su superfici dure. In
queste situazioni un veicolo dotato di
freni convenzionali può fermarsi in
uno spazio minore, in quanto quando
le ruote slittano si può formare
davanti alle stesse una specie di
ostacolo costituito da uno strato di
questo materiale.
•All’avviamento del motore, o subito
dopo la partenza, è possibile avvertire
il rumore di funzionamento dell’ABS,
questo è del tutto normale e non
indica alcun malfunzionamento.

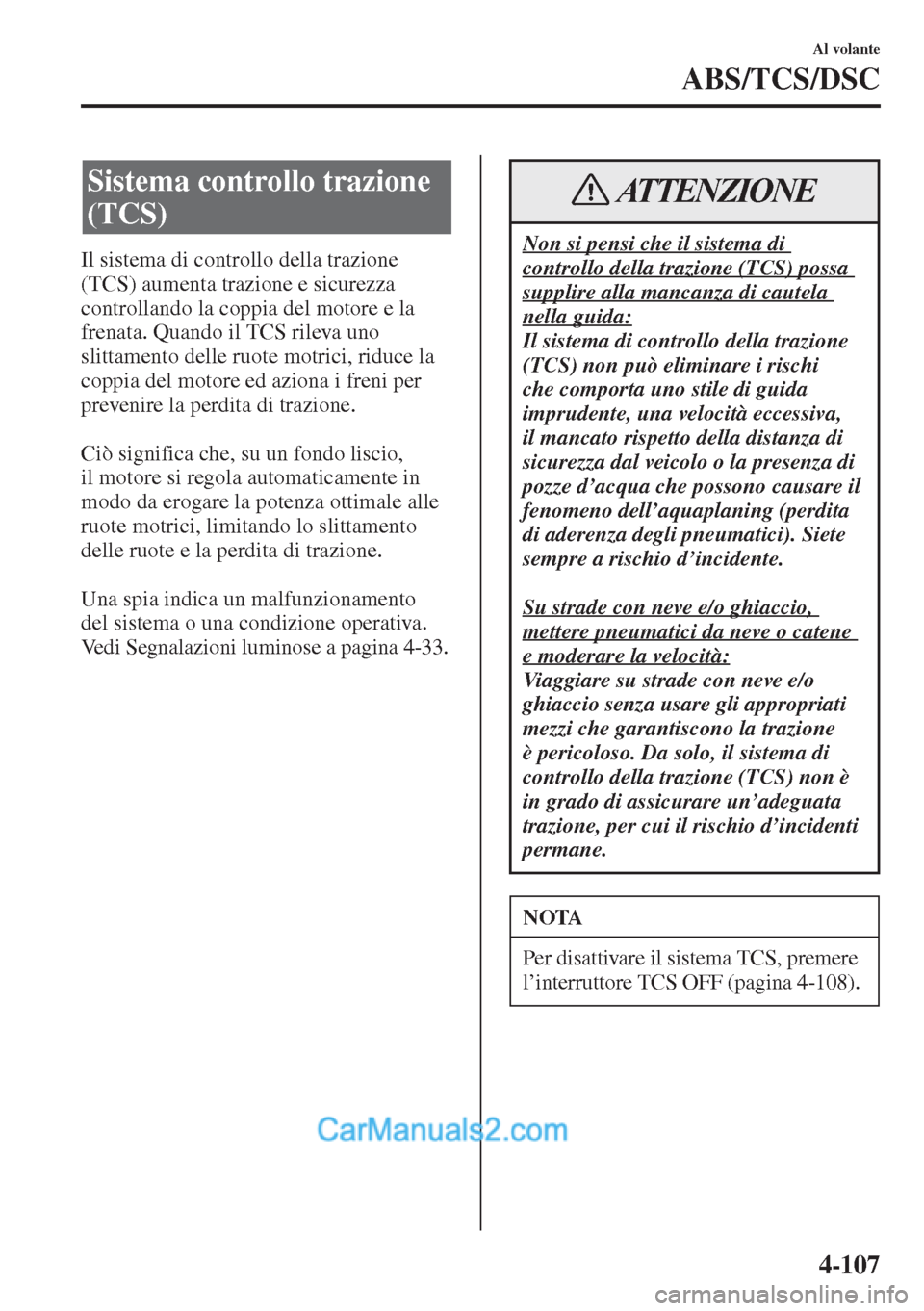

4-107
Al volante
ABS/TCS/DSC
Il sistema di controllo della trazione
(TCS) aumenta trazione e sicurezza
controllando la coppia del motore e la
frenata. Quando il TCS rileva uno
slittamento delle ruote motrici, riduce la
coppia del motore ed aziona i freni per
prevenire la perdita di trazione.
Ciò significa che, su un fondo liscio,
il motore si regola automaticamente in
modo da erogare la potenza ottimale alle
ruote motrici, limitando lo slittamento
delle ruote e la perdita di trazione.
Una spia indica un malfunzionamento
del sistema o una condizione operativa.
Vedi Segnalazioni luminose a pagina 4-33.
Sistema controllo trazione
(TCS)
Non si pensi che il sistema di
controllo della trazione (TCS) possa
supplire alla mancanza di cautela
nella guida:
Il sistema di controllo della trazione
(TCS) non può eliminare i rischi
che comporta uno stile di guida
imprudente, una velocità eccessiva,
il mancato rispetto della distanza di
sicurezza dal veicolo o la presenza di
pozze d’acqua che possono causare il
fenomeno dell’aquaplaning (perdita
di aderenza degli pneumatici). Siete
sempre a rischio d’incidente.
Su strade con neve e/o ghiaccio,
mettere pneumatici da neve o catene
e moderare la velocità:
Viaggiare su strade con neve e/o
ghiaccio senza usare gli appropriati
mezzi che garantiscono la trazione
è pericoloso. Da solo, il sistema di
controllo della trazione (TCS) non è
in grado di assicurare un’adeguata
trazione, per cui il rischio d’incidenti
permane.
NOTA
Per disattivare il sistema TCS, premere
l’interruttore TCS OFF (pagina 4-108).
ATTENZIONE

4-108
Al volante
ABS/TCS/DSC
WInterruttore TCS OFF
Per disattivare il sistema TCS, premere
l’interruttore TCS OFF. L’indicatore
luminoso TCS OFF nel quadro strumenti
si accenderà.
Premere nuovamente l’interruttore per
riattivare il sistema TCS. L’indicatore
luminoso TCS OFF si spegnerà.NOTA
•Se si tenta di liberare il veicolo dal
pantano o dalla neve fresca con TCS
inserito, si attiverà il sistema TCS.
Premendo sull’acceleratore non si
otterrà più potenza dal motore per
cui liberare il veicolo potrebbe
risultare difficile. In tal caso,
disattivare il sistema TCS.
•Se il sistema TCS è disattivato
quando si spegne il motore, nel
momento in cui l’accensione viene
commutata su ON il sistema si
attiva automaticamente.
•Lasciando attivato il sistema TCS
si avrà il massimo di trazione.
•Se l’interruttore TCS OFF viene
tenuto premuto per 10 secondi
o più, interviene la funzione di
rilevamento guasti dell’interruttore
che provvede ad attivare
automaticamente il sistema TCS.
L’indicatore luminoso TCS OFF
si spegne quando il sistema TCS è
operativo.
