2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

4-237
Al volante
Sistema sensori di parcheggio
WFunzionamento del sistema sensori di parcheggio
L’interruttore può essere attivato quando il quadro è acceso, la leva del cambio è in
posizione diversa dalla posizione di retromarcia (R) e la velocità del veicolo è di circa
10 km/h scarsi.
Quando si preme l’interruttore sensori di parcheggio, si avverte una segnalazione acustica,
sullo schermo audio viene visualizzata l’indicazione rilevamento ostacolo* e l’indicatore
luminoso integrato nell’interruttore si accende.
Condizione di rilevamento del sensore
Il sistema può essere usato quando l’accensione è commutata ON e l’interruttore sensori
sistema assistenza al parcheggio è stato inserito.
Il sistema entrerà in funzione nel momento in cui la leva del cambio viene messa in
posizione di retromarcia (R).
I sensori rilevano la presenza di ostacoli nelle seguenti condizioni:
Il sistema viene annullato in presenza delle condizioni seguenti:
•L’interruttore sensori di parcheggio viene premuto mentre il sensore di parcheggio
è operativo.
•La velocità del veicolo è pari o superiore a 10 km/h.
NOTA
Se il sistema viene annullato, non si ripristinerà automaticamente anche se la velocità
del veicolo scende a 10 km/h o meno.
SensoreCondizione
Sensore anterioreLa leva del cambio è in posizione diversa dalla posizione di retromarcia (R) e la
velocità del veicolo è di circa 10 km/h scarsi.
Sensore laterale
anterioreLa velocità del veicolo è pari o inferiore a 10 km/h.
Sensore posteriore La leva del cambio è in posizione di retromarcia (R).
Sensore laterale
posterioreLa leva del cambio è in posizione di retromarcia (R) e la velocità del veicolo è pari o
inferiore a 10 km/h.
Indicatore luminoso
*Alcuni modelli.

4-238
Al volante
Sistema sensori di parcheggio
WIndicazione di rilevamento ostacolo
Viene indicata la posizione del sensore che ha rilevato un ostacolo. L’indicatore si accende
in zone diverse a seconda della distanza rispetto ad un ostacolo rilevata dal sensore.
Quando il veicolo si avvicina ad un ostacolo, la zona dell’indicatore più vicino al veicolo
si accende.
Indicatore sensore laterale
sinistro anterioreIndicatore sensore laterale
destro anteriore
Indicatore sensore laterale
destro posteriore Indicatore sensore laterale
sinistro posterioreIndicatore sensore anteriore
Indica
tore sensore posteriore

4-239
Al volante
Sistema sensori di parcheggio
Notifica di un problema al sistema
Se si verifica uno qualsiasi dei problemi indicati nella tabella riportata sotto, il conducente
viene informato in merito al problema a seconda del tipo di sistema come indicato.
Indicatore di rilevamentoSoluzione
ScollegamentoIl sistema potrebbe essere malfunzionante.
Far controllare il veicolo al più presto da un
riparatore specializzato, noi raccomandiamo un
Riparatore Autorizzato Mazda.
Sistema
malfunzionanteIl sistema potrebbe essere malfunzionante.
Far controllare il veicolo al più presto da un
riparatore specializzato, noi raccomandiamo un
Riparatore Autorizzato Mazda.
Brina/
contaminazionePotrebbero esserci dei corpi estranei sull’area del
sensore corrispondente all’indicazione di
rilevamento ostacolo indicata. Se il sistema non
viene ripristinato, far controllare il veicolo da un
tecnico specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda.

4-240
Al volante
Sistema sensori di parcheggio
WSegnalazione acustica sensori di parcheggio
Quando il sistema è attivo, la segnalazione acustica funziona come descritto di seguito.Sensore anteriore, sensore posteriore
*1 Più il veicolo si avvicina all’ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.
Distanza
ostacolo rilevatoDistanza tra veicolo e ostacoloSegnalazione
acustica*1Sensore anterioreSensore posteriore
Massima distanzaCirca 100 cm—60 cm Circa 150 cm—60 cm
Suono
intermittente con
intervalli lunghi
Lunga distanzaCirca 60—45 cm Circa 60—45 cm
Suono
intermittente con
intervalli medi
Media distanzaCirca 45—35 cm Circa 45—35 cm
Suono
intermittente con
intervalli brevi
Corta distanzaEntro 35 cm circa
Entro 35 cm circa
Suono continuo

4-241
Al volante
Sistema sensori di parcheggio
Sensore laterale anteriore, sensore laterale posteriore
*1 Più il veicolo si avvicina all’ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.
Distanza ostacolo rilevatoDistanza tra veicolo e ostacoloSegnalazione acustica*1Sensore laterale anteriore/posteriore
Lunga distanzaCirca 50—38 cm
Suono intermittente
con intervalli medi
Media distanzaCirca 38—25 cm
Suono intermittente
con intervalli brevi
Corta distanzaEntro 25 cm circa
Suono continuo
NOTA
Se un ostacolo viene rilevato in una determinata zona per 6 secondi o più, la segnalazione
acustica cessa (eccetto per la zona a corta distanza). Se lo stesso ostacolo viene rilevato
in un’altra zona, si attiva la segnalazione acustica corrispondente.

4-242
Al volante
Sistema sensori di parcheggio
WQuando si attivano le segnalazioni luminose/acustiche
Il sistema informa il conducente circa la presenza di un’anomalia mediante la segnalazione
acustica e l’indicatore luminoso.
Indicatore/Segnalazione
acusticaCome eseguire il controllo
L’indicatore luminoso
lampeggia quando viene
premuto l’interruttore sensori
di parcheggio mentre la
velocità del veicolo è di
10 km/h scarsi.Il sistema potrebbe essere malfunzionante. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore
Autorizzato Mazda.
Non viene emessa alcuna
segnalazione acustica.Il sistema potrebbe essere malfunzionante. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore
Autorizzato Mazda.
Il suono intermittente del
cicalino viene ripetuto
cinque volte.Rimuovere tutti i corpi estranei dall’area sensibile. Se il sistema non viene
ripristinato, far controllare il veicolo da un tecnico specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Un determinato indicatore di
rilevamento ostacolo rimane
continuamente visualizzato.Vedi Indicazione di rilevamento ostacolo a pagina 4-238.

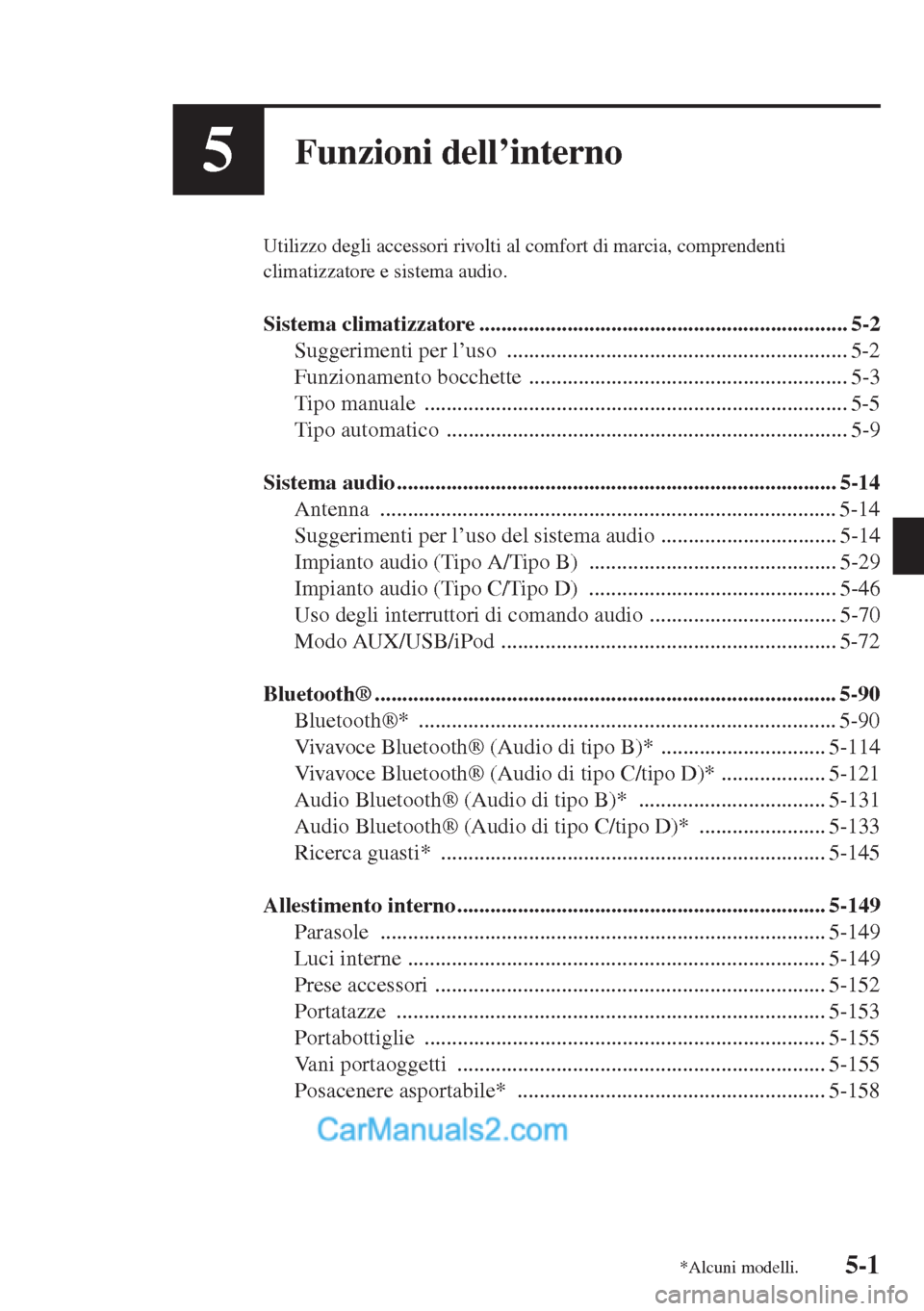

5-1
5Funzioni dell’interno
Utilizzo degli accessori rivolti al comfort di marcia, comprendenti
climatizzatore e sistema audio.
Sistema climatizzatore ................................................................... 5-2
Suggerimenti per l’uso .............................................................. 5-2
Funzionamento bocchette .......................................................... 5-3
Tipo manuale ............................................................................. 5-5
Tipo automatico ......................................................................... 5-9
Sistema audio ................................................................................ 5-14
Antenna ................................................................................... 5-14
Suggerimenti per l’uso del sistema audio ................................ 5-14
Impianto audio (Tipo A/Tipo B) ............................................. 5-29
Impianto audio (Tipo C/Tipo D) ............................................. 5-46
Uso degli interruttori di comando audio .................................. 5-70
Modo AUX/USB/iPod ............................................................. 5-72
Bluetooth® .................................................................................... 5-90
Bluetooth®* ............................................................................ 5-90
Vivavoce Bluetooth® (Audio di tipo B)* .............................. 5-114
Vivavoce Bluetooth® (Audio di tipo C/tipo D)* ................... 5-121
Audio Bluetooth® (Audio di tipo B)* .................................. 5-131
Audio Bluetooth® (Audio di tipo C/tipo D)* ....................... 5-133
Ricerca guasti* ...................................................................... 5-145
Allestimento interno ................................................................... 5-149
Parasole ................................................................................. 5-149
Luci interne ............................................................................ 5-149
Prese accessori ....................................................................... 5-152
Portatazze .............................................................................. 5-153
Portabottiglie ......................................................................... 5-155
Vani portaoggetti ................................................................... 5-155
Posacenere asportabile* ........................................................ 5-158
*Alcuni modelli.

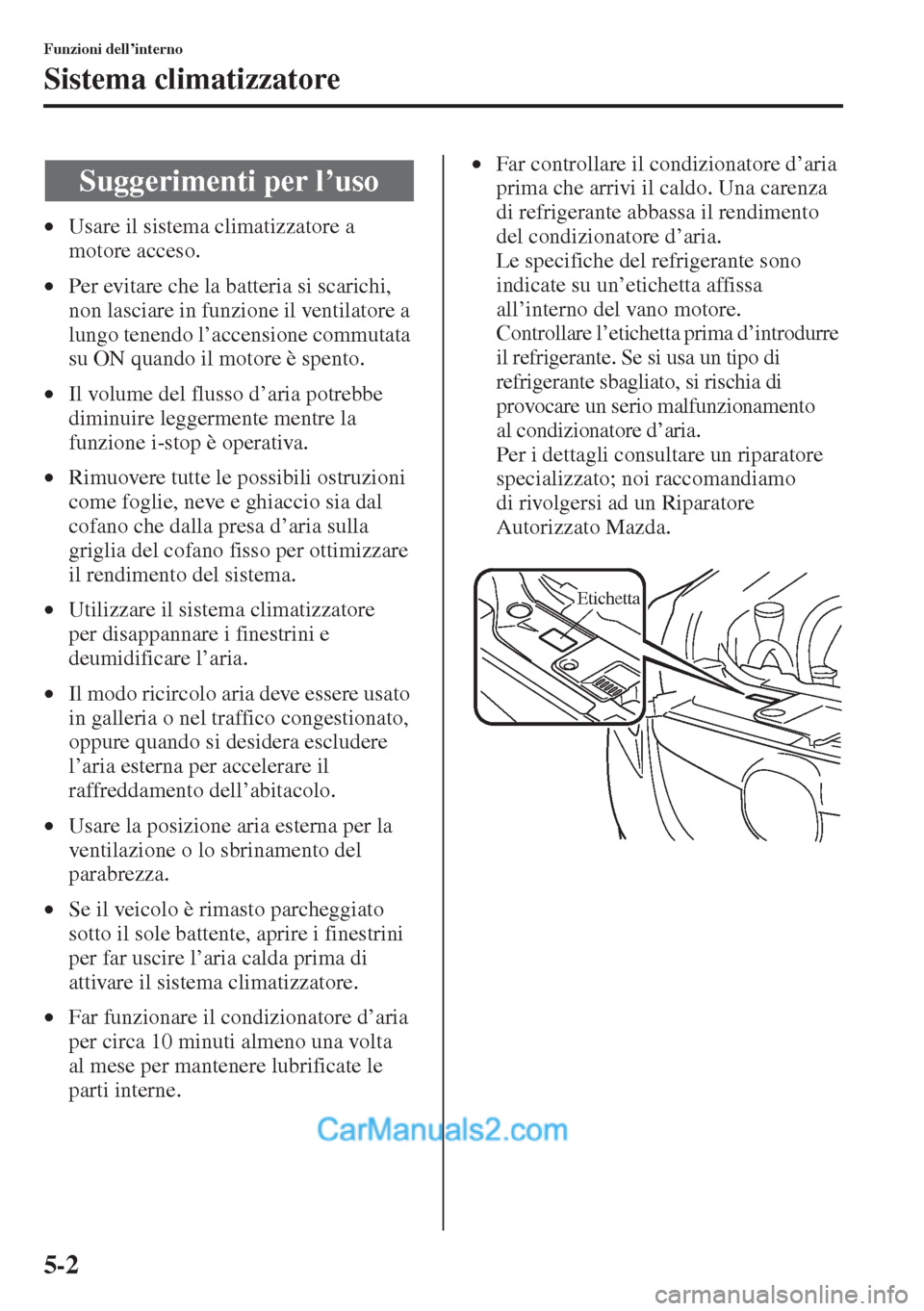

5-2
Funzioni dell’interno
Sistema climatizzatore
•Usare il sistema climatizzatore a
motore acceso.
•Per evitare che la batteria si scarichi,
non lasciare in funzione il ventilatore a
lungo tenendo l’accensione commutata
su ON quando il motore è spento.
•Il volume del flusso d’aria potrebbe
diminuire leggermente mentre la
funzione i-stop è operativa.
•Rimuovere tutte le possibili ostruzioni
come foglie, neve e ghiaccio sia dal
cofano che dalla presa d’aria sulla
griglia del cofano fisso per ottimizzare
il rendimento del sistema.
•Utilizzare il sistema climatizzatore
per disappannare i finestrini e
deumidificare l’aria.
•Il modo ricircolo aria deve essere usato
in galleria o nel traffico congestionato,
oppure quando si desidera escludere
l’aria esterna per accelerare il
raffreddamento dell’abitacolo.
•Usare la posizione aria esterna per la
ventilazione o lo sbrinamento del
parabrezza.
•Se il veicolo è rimasto parcheggiato
sotto il sole battente, aprire i finestrini
per far uscire l’aria calda prima di
attivare il sistema climatizzatore.
•Far funzionare il condizionatore d’aria
per circa 10 minuti almeno una volta
al mese per mantenere lubrificate le
parti interne.•Far controllare il condizionatore d’aria
prima che arrivi il caldo. Una carenza
di refrigerante abbassa il rendimento
del condizionatore d’aria.
Le specifiche del refrigerante sono
indicate su un’etichetta affissa
all’interno del vano motore.
Controllare l’etichetta prima d’introdurre
il refrigerante. Se si usa un tipo di
refrigerante sbagliato, si rischia di
provocare un serio malfunzionamento
al condizionatore d’aria.
Per i dettagli consultare un riparatore
specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore
Autorizzato Mazda.
Suggerimenti per l’uso
Etichetta
