2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

2-55
Dispositivi di sicurezza fondamentali
Airbag SRS
Questa scheda indica i componenti del sistema SRS che si innescano a seconda del tipo di
collisione.
(Le figure rappresentano i vari casi di collisioni).
X : Il sistema airbag SRS è concepito per innescarsi in caso di collisione.
*1(Con interruttore di disattivazione airbag passeggero anteriore)
Gli airbag frontale e laterale e il pretensionatore della cintura di sicurezza del passeggero
anteriore sono concepiti per innescarsi a seconda dello stato dell’interruttore di disattiva-
zione airbag passeggero anteriore.

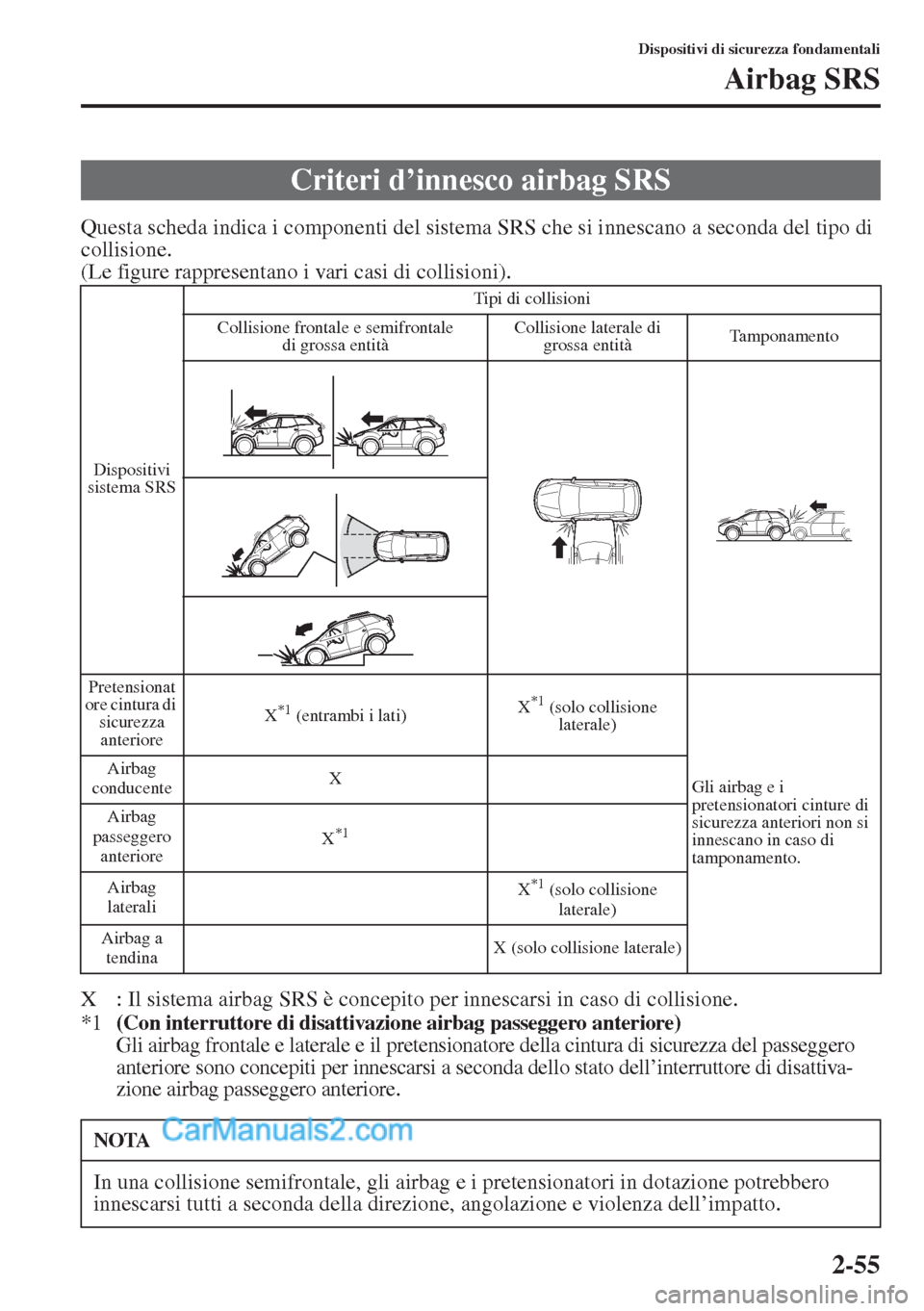

Criteri d’innesco airbag SRS
Dispositivi
sistema SRSTipi di collisioni
Collisione frontale e semifrontale
di grossa entitàCollisione laterale di
grossa entitàTamponamento
Pretensionat
ore cintura di
sicurezza
anterioreX
*1 (entrambi i lati)X*1 (solo collisione
laterale)
Gli airbag e i
pretensionatori cinture di
sicurezza anteriori non si
innescano in caso di
tamponamento. Airbag
conducenteX
Airbag
passeggero
anterioreX
*1
Airbag
lateraliX*1 (solo collisione
laterale)
Airbag a
tendinaX (solo collisione laterale)
NOTA
In una collisione semifrontale, gli airbag e i pretensionatori in dotazione potrebbero
innescarsi tutti a seconda della direzione, angolazione e violenza dell’impatto.

2-56
Dispositivi di sicurezza fondamentali
Airbag SRS
In caso di collisione di grossa entità, come descritto precedentemente in “Criteri d’innesco
airbag SRS” il sistema airbag SRS si innesca. Tuttavia, in alcuni casi, il sistema potrebbe
non innescarsi, a seconda del tipo di collisione e della sua entità.
Limitazioni al rilevamento delle collisioni frontali e semifrontali:
Le illustrazioni seguenti sono esempi di collisioni frontali e semifrontali la cui entità
potrebbe non essere giudicata sufficiente per l’innesco del sistema airbag SRS.
Limitazioni al rilevamento delle collisioni laterali:
Le illustrazioni seguenti sono esempi di collisioni laterali la cui entità potrebbe non essere
giudicata sufficiente per l’innesco del sistema airbag SRS.

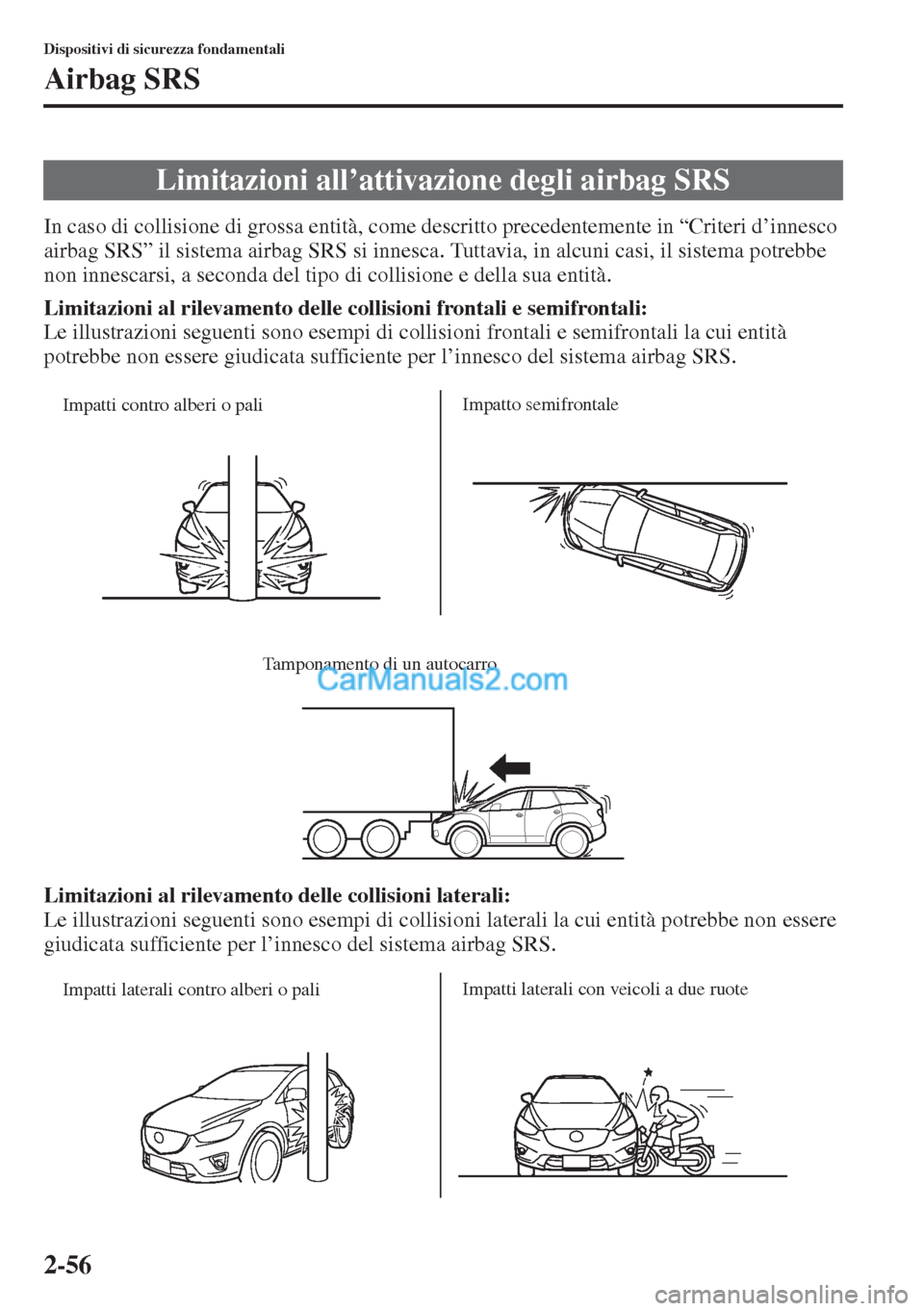

Limitazioni all’attivazione degli airbag SRS
Impatti contro alberi o paliImpatto semifrontale
Tamponamento di un autocarro
Impatti laterali contro alberi o paliImpatti laterali con veicoli a due ruote

2-57
Dispositivi di sicurezza fondamentali
Airbag SRS

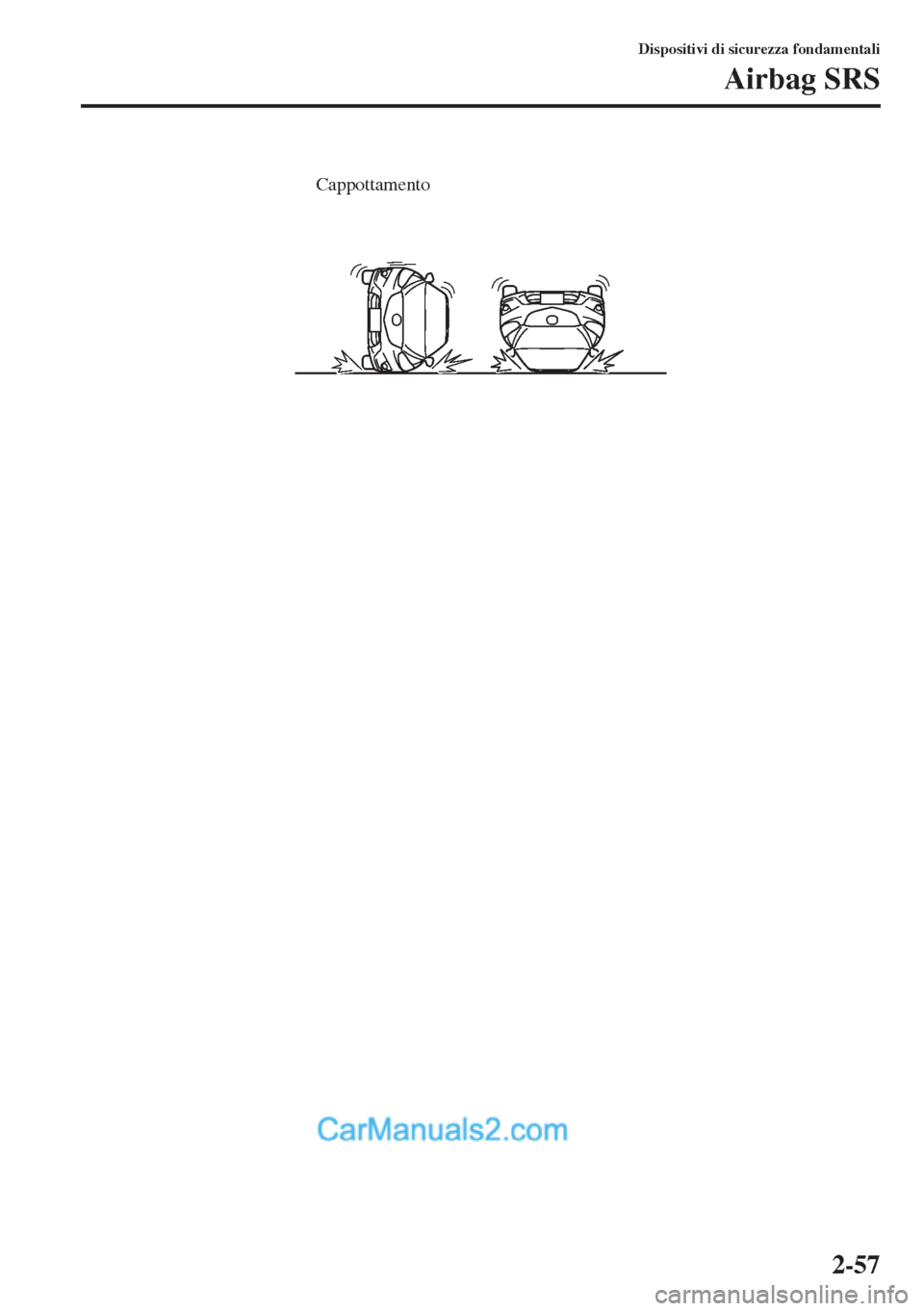

Cappottamento

2-58

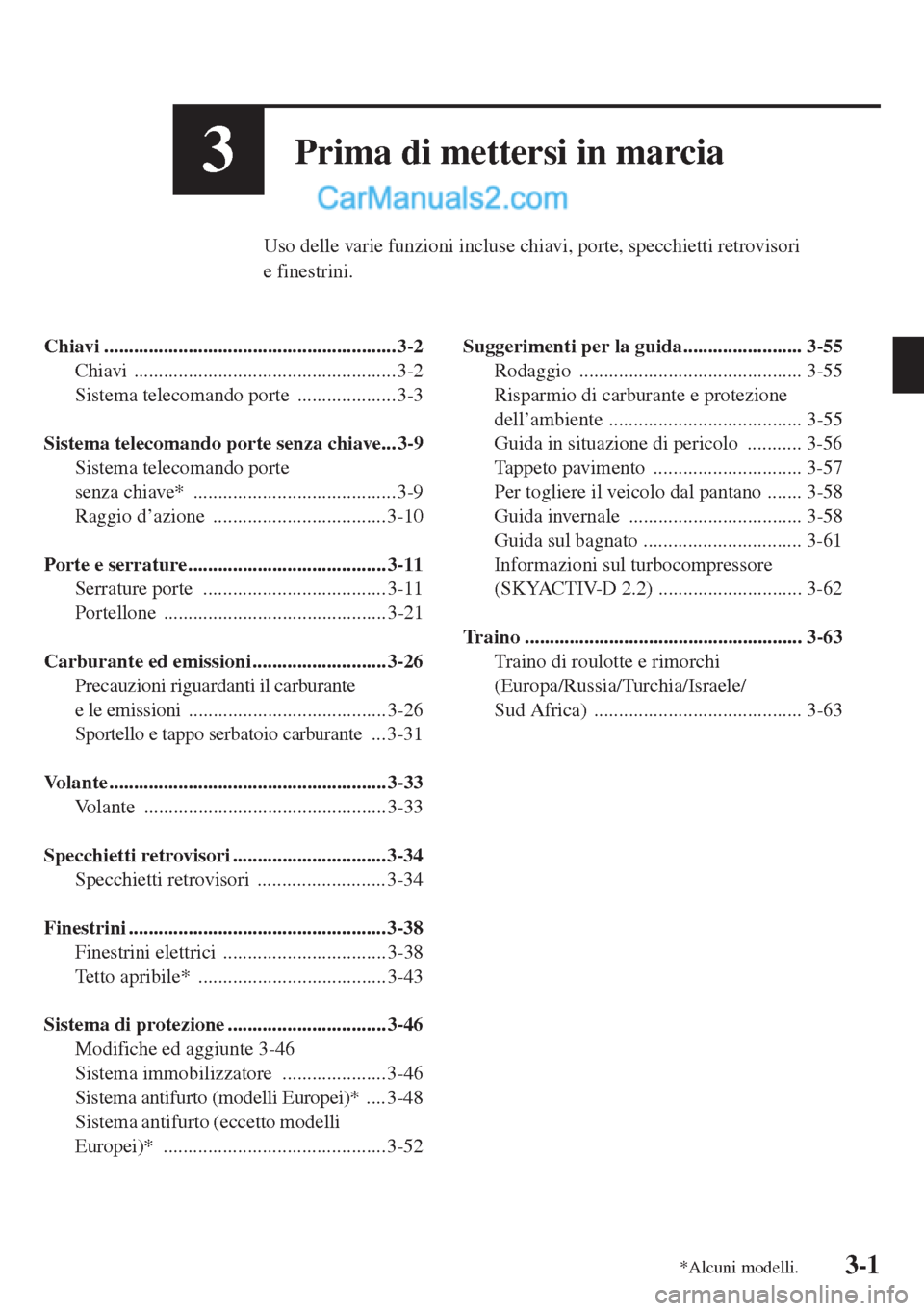

3-1
3Prima di mettersi in marcia
Uso delle varie funzioni incluse chiavi, porte, specchietti retrovisori
e finestrini.
Chiavi ........................................................... 3-2
Chiavi ..................................................... 3-2
Sistema telecomando porte .................... 3-3
Sistema telecomando porte senza chiave... 3-9
Sistema telecomando porte
senza chiave* ......................................... 3-9
Raggio d’azione ................................... 3-10
Porte e serrature ........................................ 3-11
Serrature porte ..................................... 3-11
Portellone ............................................. 3-21
Carburante ed emissioni ........................... 3-26
Precauzioni riguardanti il carburante
e le emissioni ........................................ 3-26
Sportello e tappo serbatoio carburante ... 3-31
Volante ........................................................ 3-33
Volante ................................................. 3-33
Specchietti retrovisori ............................... 3-34
Specchietti retrovisori .......................... 3-34
Finestrini .................................................... 3-38
Finestrini elettrici ................................. 3-38
Tetto apribile* ...................................... 3-43
Sistema di protezione ................................ 3-46
Modifiche ed aggiunte 3-46
Sistema immobilizzatore ..................... 3-46
Sistema antifurto (modelli Europei)* .... 3-48
Sistema antifurto (eccetto modelli
Europei)* ............................................. 3-52Suggerimenti per la guida........................ 3-55
Rodaggio ............................................. 3-55
Risparmio di carburante e protezione
dell’ambiente ....................................... 3-55
Guida in situazione di pericolo ........... 3-56
Tappeto pavimento .............................. 3-57
Per togliere il veicolo dal pantano ....... 3-58
Guida invernale ................................... 3-58
Guida sul bagnato ................................ 3-61
Informazioni sul turbocompressore
(SKYACTIV-D 2.2) ............................. 3-62
Traino ........................................................ 3-63
Traino di roulotte e rimorchi
(Europa/Russia/Turchia/Israele/
Sud Africa) .......................................... 3-63
*Alcuni modelli.

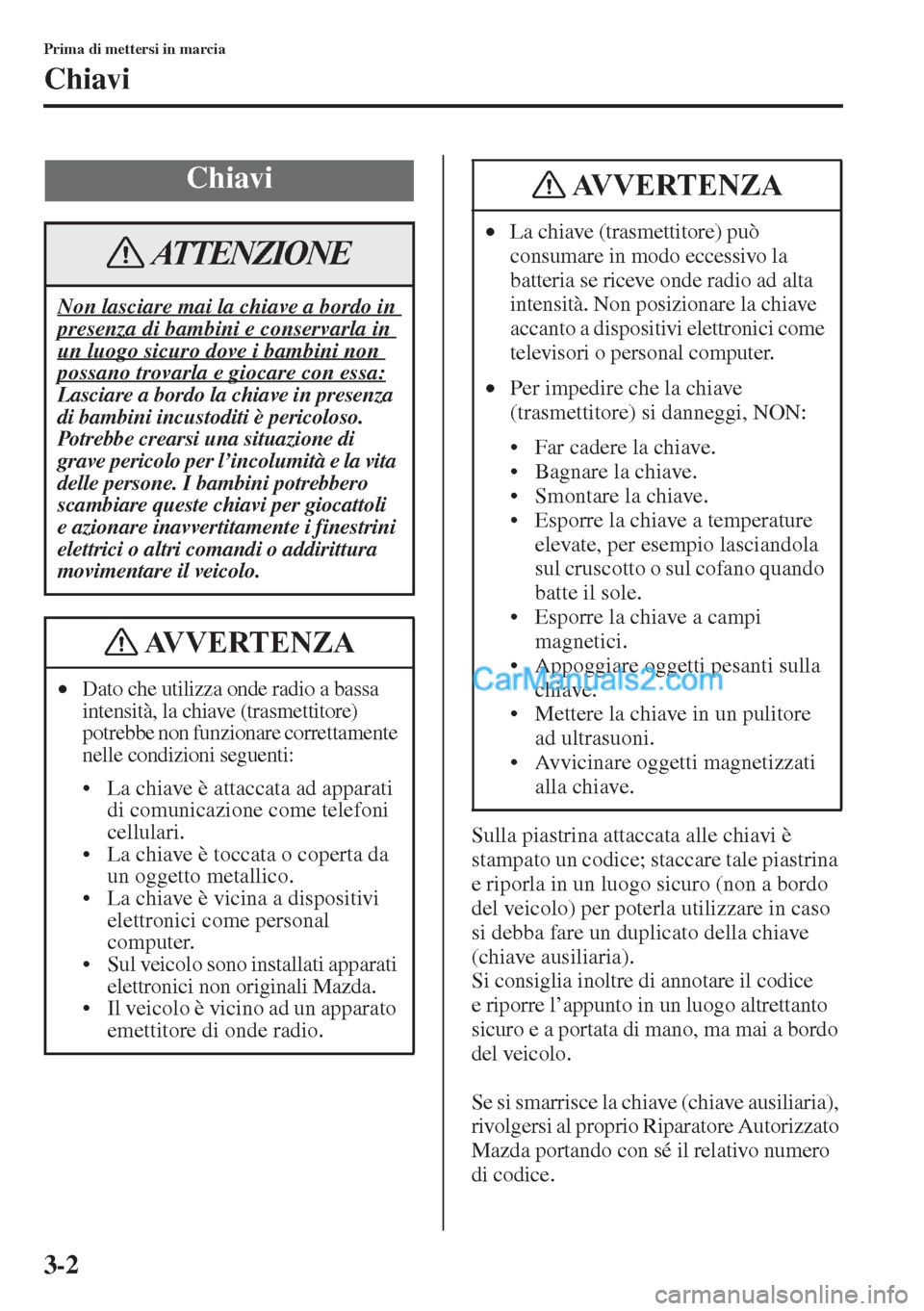

3-2
Prima di mettersi in marcia
Chiavi
Sulla piastrina attaccata alle chiavi è
stampato un codice; staccare tale piastrina
e riporla in un luogo sicuro (non a bordo
del veicolo) per poterla utilizzare in caso
si debba fare un duplicato della chiave
(chiave ausiliaria).
Si consiglia inoltre di annotare il codice
e riporre l’appunto in un luogo altrettanto
sicuro e a portata di mano, ma mai a bordo
del veicolo.
Se si smarrisce la chiave (chiave ausiliaria),
rivolgersi al proprio Riparatore Autorizzato
Mazda portando con sé il relativo numero
di codice.
Chiavi
Non lasciare mai la chiave a bordo in
presenza di bambini e conservarla in
un luogo sicuro dove i bambini non possano trovarla e giocare con essa:
Lasciare a bordo la chiave in presenza
di bambini incustoditi è pericoloso.
Potrebbe crearsi una situazione di
grave pericolo per l’incolumità e la vita
delle persone. I bambini potrebbero
scambiare queste chiavi per giocattoli
e azionare inavvertitamente i finestrini
elettrici o altri comandi o addirittura
movimentare il veicolo.
•Dato che utilizza onde radio a bassa
intensità, la chiave (trasmettitore)
potrebbe non funzionare correttamente
nelle condizioni seguenti:
• La chiave è attaccata ad apparati
di comunicazione come telefoni
cellulari.
• La chiave è toccata o coperta da
un oggetto metallico.
• La chiave è vicina a dispositivi
elettronici come personal
computer.
• Sul veicolo sono installati apparati
elettronici non originali Mazda.
• Il veicolo è vicino ad un apparato
emettitore di onde radio.
ATTENZIONE
AVVERTENZA
•La chiave (trasmettitore) può
consumare in modo eccessivo la
batteria se riceve onde radio ad alta
intensità. Non posizionare la chiave
accanto a dispositivi elettronici come
televisori o personal computer.
•Per impedire che la chiave
(trasmettitore) si danneggi, NON:
• Far cadere la chiave.
• Bagnare la chiave.
• Smontare la chiave.
• Esporre la chiave a temperature
elevate, per esempio lasciandola
sul cruscotto o sul cofano quando
batte il sole.
• Esporre la chiave a campi
magnetici.
• Appoggiare oggetti pesanti sulla
chiave.
• Mettere la chiave in un pulitore
ad ultrasuoni.
• Avvicinare oggetti magnetizzati
alla chiave.
AVVERTENZA

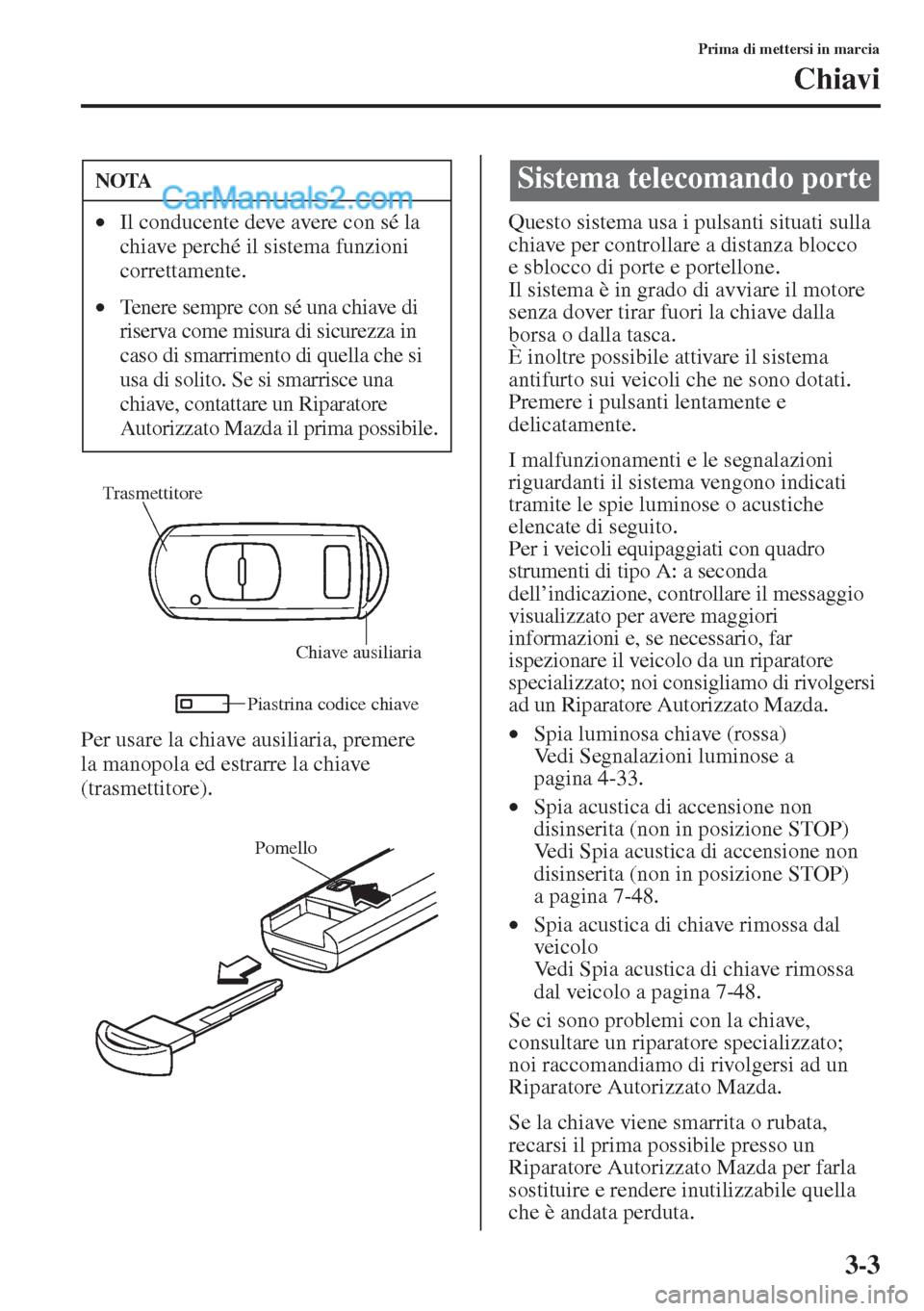

3-3
Prima di mettersi in marcia
Chiavi
Per usare la chiave ausiliaria, premere
la manopola ed estrarre la chiave
(trasmettitore).Questo sistema usa i pulsanti situati sulla
chiave per controllare a distanza blocco
e sblocco di porte e portellone.
Il sistema è in grado di avviare il motore
senza dover tirar fuori la chiave dalla
borsa o dalla tasca.
È inoltre possibile attivare il sistema
antifurto sui veicoli che ne sono dotati.
Premere i pulsanti lentamente e
delicatamente.
I malfunzionamenti e le segnalazioni
riguardanti il sistema vengono indicati
tramite le spie luminose o acustiche
elencate di seguito.
Per i veicoli equipaggiati con quadro
strumenti di tipo A: a seconda
dell’indicazione, controllare il messaggio
visualizzato per avere maggiori
informazioni e, se necessario, far
ispezionare il veicolo da un riparatore
specializzato; noi consigliamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•Spia luminosa chiave (rossa)
Vedi Segnalazioni luminose a
pagina 4-33.
•Spia acustica di accensione non
disinserita (non in posizione STOP)
Vedi Spia acustica di accensione non
disinserita (non in posizione STOP)
apagina7-48.
•Spia acustica di chiave rimossa dal
veicolo
Vedi Spia acustica di chiave rimossa
dal veicolo a pagina 7-48.
Se ci sono problemi con la chiave,
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Se la chiave viene smarrita o rubata,
recarsi il prima possibile presso un
Riparatore Autorizzato Mazda per farla
sostituire e rendere inutilizzabile quella
che è andata perduta.
NOTA
•Il conducente deve avere con sé la
chiave perché il sistema funzioni
correttamente.
•Tenere sempre con sé una chiave di
riserva come misura di sicurezza in
caso di smarrimento di quella che si
usa di solito. Se si smarrisce una
chiave, contattare un Riparatore
Autorizzato Mazda il prima possibile.
Chiave ausiliaria
Piastrina codice chiave
Trasmettitore
Pomello
Sistema telecomando porte

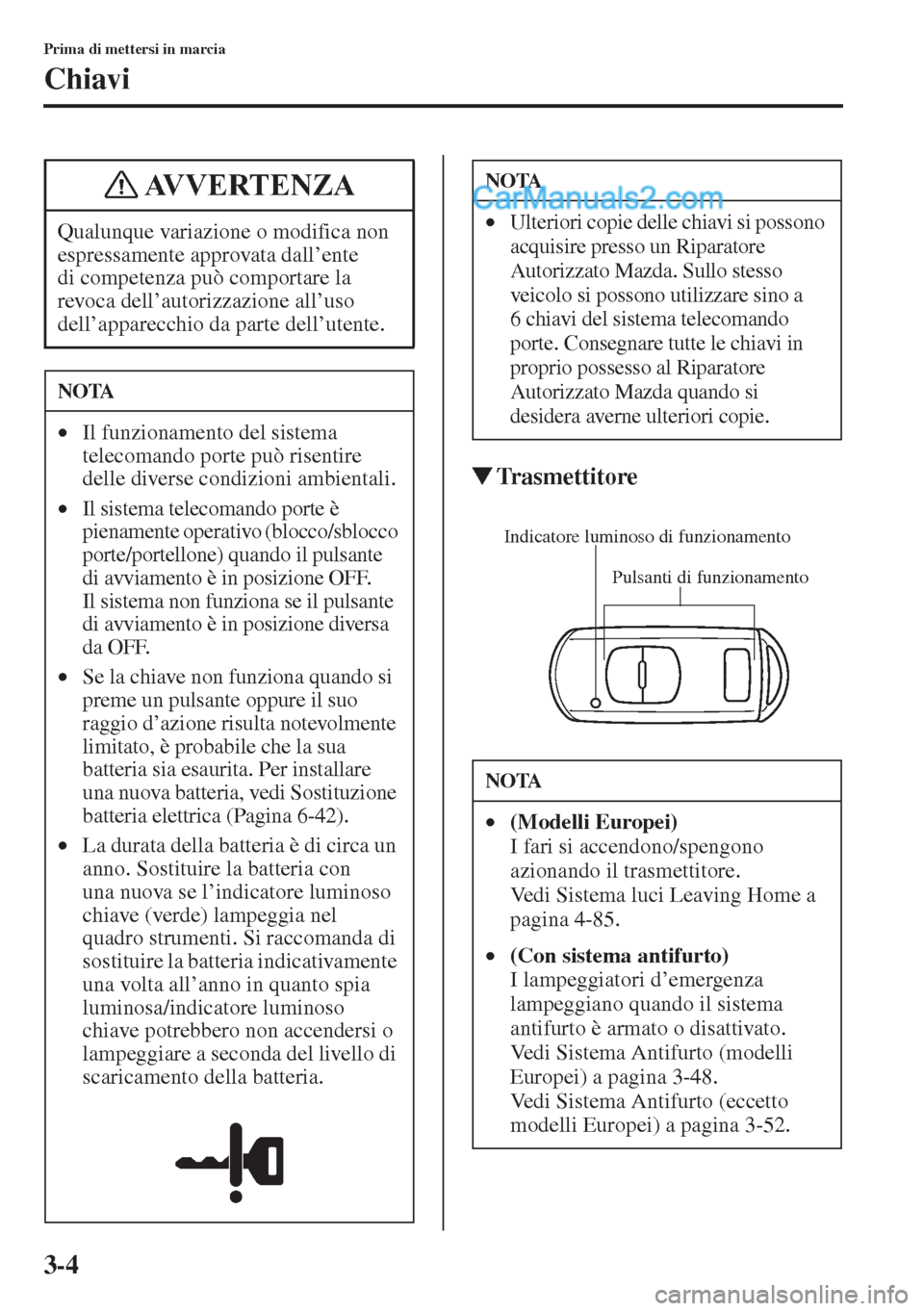

3-4
Prima di mettersi in marcia
Chiavi
WTrasmettitore
Qualunque variazione o modifica non
espressamente approvata dall’ente
di competenza può comportare la
revoca dell’autorizzazione all’uso
dell’apparecchio da parte dell’utente.
NOTA
•Il funzionamento del sistema
telecomando porte può risentire
delle diverse condizioni ambientali.
•Il sistema telecomando porte è
pienamente operativo (blocco/sblocco
porte/portellone) quando il pulsante
di avviamento è in posizione OFF.
Il sistema non funziona se il pulsante
di avviamento è in posizione diversa
da OFF.
•Se la chiave non funziona quando si
preme un pulsante oppure il suo
raggio d’azione risulta notevolmente
limitato, è probabile che la sua
batteria sia esaurita. Per installare
una nuova batteria, vedi Sostituzione
batteria elettrica (Pagina 6-42).
•La durata della batteria è di circa un
anno. Sostituire la batteria con
una nuova se l’indicatore luminoso
chiave (verde) lampeggia nel
quadro strumenti. Si raccomanda di
sostituire la batteria indicativamente
una volta all’anno in quanto spia
luminosa/indicatore luminoso
chiave potrebbero non accendersi o
lampeggiare a seconda del livello di
scaricamento della batteria.
AVVERTENZANOTA
•Ulteriori copie delle chiavi si possono
acquisire presso un Riparatore
Autorizzato Mazda. Sullo stesso
veicolo si possono utilizzare sino a
6 chiavi del sistema telecomando
porte. Consegnare tutte le chiavi in
proprio possesso al Riparatore
Autorizzato Mazda quando si
desidera averne ulteriori copie.
NOTA
•(Modelli Europei)
I fari si accendono/spengono
azionando il trasmettitore.
Vedi Sistema luci Leaving Home a
pagina 4-85.
•(Con sistema antifurto)
I lampeggiatori d’emergenza
lampeggiano quando il sistema
antifurto è armato o disattivato.
Vedi Sistema Antifurto (modelli
Europei) a pagina 3-48.
Vedi Sistema Antifurto (eccetto
modelli Europei) a pagina 3-52.
Pulsanti di funzionamento Indicatore luminoso di funzionamento
