2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

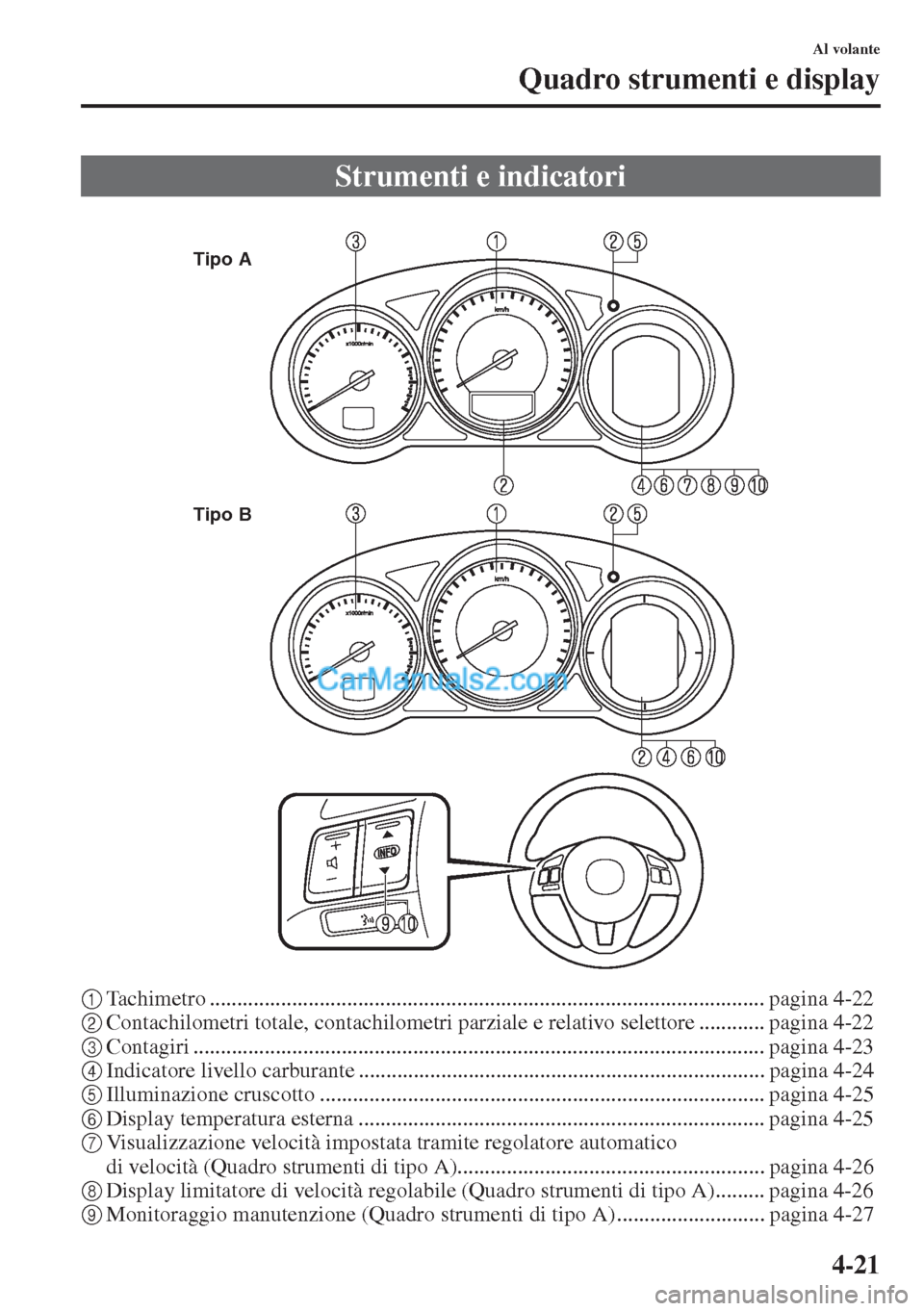

4-21
Al volante
Quadro strumenti e display
1Tachimetro ..................................................................................................... pagina 4-22
2Contachilometri totale, contachilometri parziale e relativo selettore ............ pagina 4-22
3Contagiri ........................................................................................................ pagina 4-23
4Indicatore livello carburante .......................................................................... pagina 4-24
5Illuminazione cruscotto ................................................................................. pagina 4-25
6Display temperatura esterna .......................................................................... pagina 4-25
7Visualizzazione velocità impostata tramite regolatore automatico
di velocità (Quadro strumenti di tipo A)........................................................ pagina 4-26
8Display limitatore di velocità regolabile (Quadro strumenti di tipo A)......... pagina 4-26
9Monitoraggio manutenzione (Quadro strumenti di tipo A) ........................... pagina 4-27
Strumenti e indicatori
Tipo A
Tipo B

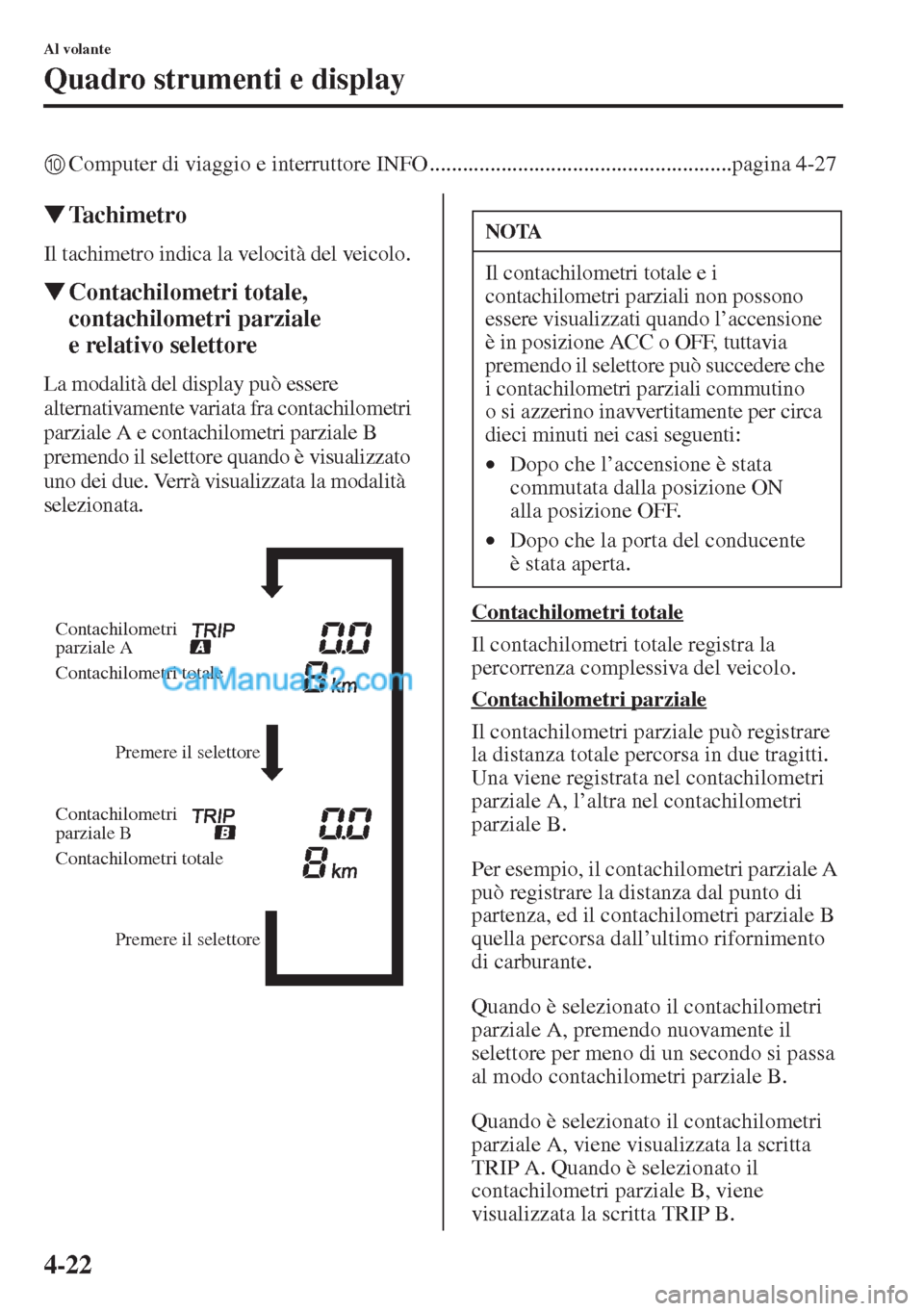

4-22
Al volante
Quadro strumenti e display
0Computer di viaggio e interruttore INFO .......................................................pagina 4-27
WTachimetro
Il tachimetro indica la velocità del veicolo.
WContachilometri totale,
contachilometri parziale
e relativo selettore
La modalità del display può essere
alternativamente variata fra contachilometri
parziale A e contachilometri parziale B
premendo il selettore quando è visualizzato
uno dei due. Verrà visualizzata la modalità
selezionata.
Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Il contachilometri parziale può registrare
la distanza totale percorsa in due tragitti.
Una viene registrata nel contachilometri
parziale A, l’altra nel contachilometri
parziale B.
Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall’ultimo rifornimento
di carburante.
Quando è selezionato il contachilometri
parziale A, premendo nuovamente il
selettore per meno di un secondo si passa
al modo contachilometri parziale B.
Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.
Premere il selettore Premere il selettore Contachilometri
parziale A
Contachilometri totale
Contachilometri
parziale B
Contachilometri totale
NOTA
Il contachilometri totale e i
contachilometri parziali non possono
essere visualizzati quando l’accensione
è in posizione ACC o OFF, tuttavia
premendo il selettore può succedere che
i contachilometri parziali commutino
o si azzerino inavvertitamente per circa
dieci minuti nei casi seguenti:
•Dopo che l’accensione è stata
commutata dalla posizione ON
alla posizione OFF.
•Dopo che la porta del conducente
è stata aperta.

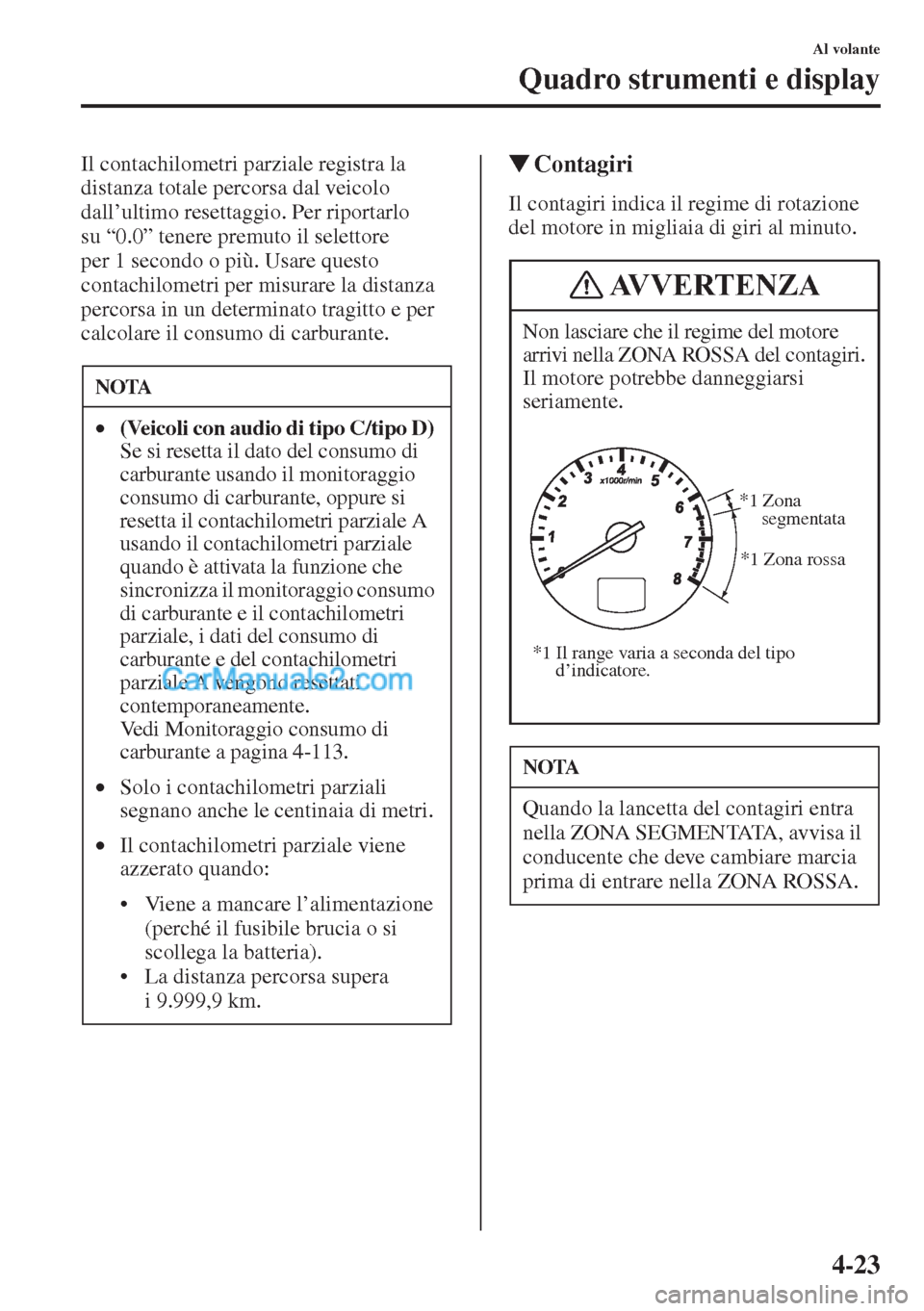

4-23
Al volante
Quadro strumenti e display
Il contachilometri parziale registra la
distanza totale percorsa dal veicolo
dall’ultimo resettaggio. Per riportarlo
su “0.0” tenere premuto il selettore
per 1 secondo o più. Usare questo
contachilometri per misurare la distanza
percorsa in un determinato tragitto e per
calcolare il consumo di carburante.WContagiri
Il contagiri indica il regime di rotazione
del motore in migliaia di giri al minuto.
NOTA
•(Veicoli con audio di tipo C/tipo D)
Se si resetta il dato del consumo di
carburante usando il monitoraggio
consumo di carburante, oppure si
resetta il contachilometri parziale A
usando il contachilometri parziale
quando è attivata la funzione che
sincronizza il monitoraggio consumo
di carburante e il contachilometri
parziale, i dati del consumo di
carburante e del contachilometri
parziale A vengono resettati
contemporaneamente.
Vedi Monitoraggio consumo di
carburante a pagina 4-113.
•Solo i contachilometri parziali
segnano anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
• Viene a mancare l’alimentazione
(perché il fusibile brucia o si
scollega la batteria).
• La distanza percorsa supera
i9.999,9km.
Non lasciare che il regime del motore
arrivi nella ZONA ROSSA del contagiri.
Il motore potrebbe danneggiarsi
seriamente.
NOTA
Quando la lancetta del contagiri entra
nella ZONA SEGMENTATA, avvisa il
conducente che deve cambiare marcia
prima di entrare nella ZONA ROSSA.
AVVERTENZA
*1 Il range varia a seconda del tipo
d’indicatore.
*1 Zona
segmentata
*1 Zona rossa

4-24
Al volante
Quadro strumenti e display
WIndicatore livello carburante
L’indicatore del livello di carburante
indica, con approssimazione, la quantità
di carburante presente nel serbatoio
quando l’accensione è commutata su ON.
Si raccomanda di tenere il livello del
carburante al disopra di 1/4 della
capienza del serbatoio.
Tipo ATipo B
Se si accende la spia luminosa della
riserva di carburante o il livello del
carburante è piuttosto basso, fare
rifornimento non appena possibile.
Vedi Segnalazioni luminose a pagina 4-33.
Massimo
Vuoto 1/4 della capienza
NOTA
•Una volta effettuato il rifornimento
di carburante, l’indicatore impiega
qualche tempo a stabilizzarsi.
Inoltre può capitare che, su strade in
pendenza o in curva, l’indicatore
oscilli per effetto dello spostamento
del carburante all’interno del
serbatoio.
•Il display indicante una riserva di
carburante pari o inferiore a un
quarto del serbatoio include più
segmenti per fornire una visione più
dettagliata della quantità di
carburante residua disponibile.
•La direzione della freccia ( )
indica che lo sportello del serbatoio
carburante si trova sul lato sinistro
del veicolo.
Massimo
Vuoto 1/4 della capienza

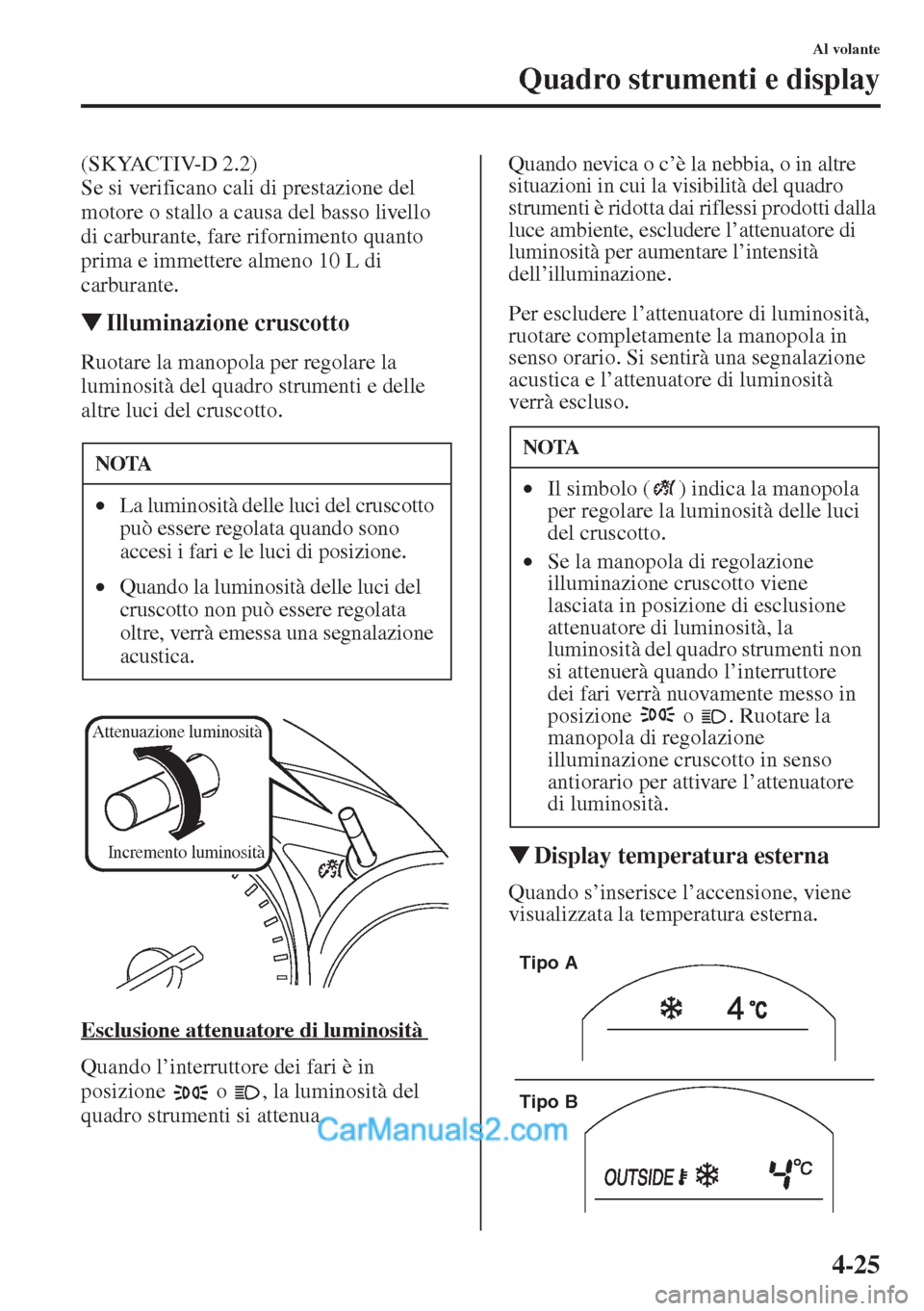

4-25
Al volante
Quadro strumenti e display
(SKYACTIV-D 2.2)
Se si verificano cali di prestazione del
motore o stallo a causa del basso livello
di carburante, fare rifornimento quanto
prima e immettere almeno 10 L di
carburante.
WIlluminazione cruscotto
Ruotare la manopola per regolare la
luminosità del quadro strumenti e delle
altre luci del cruscotto.
Esclusione attenuatore di luminosità
Quando l’interruttore dei fari è in
posizione o , la luminosità del
quadro strumenti si attenua.Quando nevica o c’è la nebbia, o in altre
situazioni in cui la visibilità del quadro
strumenti è ridotta dai riflessi prodotti dalla
luce ambiente, escludere l’attenuatore di
luminosità per aumentare l’intensità
dell’illuminazione.
Per escludere l’attenuatore di luminosità,
ruotare completamente la manopola in
senso orario. Si sentirà una segnalazione
acustica e l’attenuatore di luminosità
verrà escluso.
WDisplay temperatura esterna
Quando s’inserisce l’accensione, viene
visualizzata la temperatura esterna.
NOTA
•La luminosità delle luci del cruscotto
può essere regolata quando sono
accesi i fari e le luci di posizione.
•Quando la luminosità delle luci del
cruscotto non può essere regolata
oltre, verrà emessa una segnalazione
acustica.
Attenuazione luminosità
Incremento luminosità
NOTA
•Il simbolo ( ) indica la manopola
per regolare la luminosità delle luci
del cruscotto.
•Se la manopola di regolazione
illuminazione cruscotto viene
lasciata in posizione di esclusione
attenuatore di luminosità, la
luminosità del quadro strumenti non
si attenuerà quando l’interruttore
dei fari verrà nuovamente messo in
posizione o . Ruotare la
manopola di regolazione
illuminazione cruscotto in senso
antiorario per attivare l’attenuatore
di luminosità.
Tipo A
Tipo B

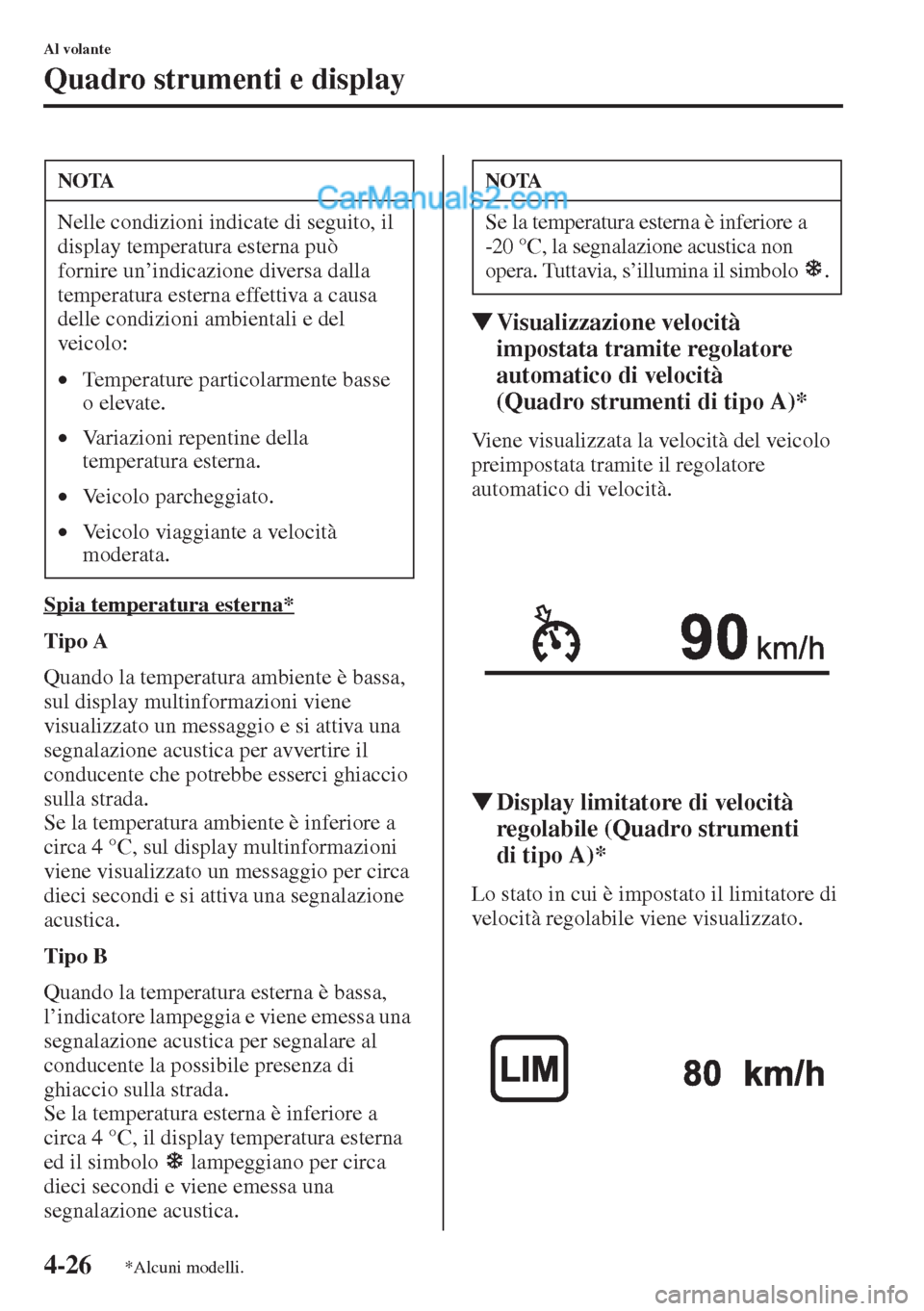

4-26
Al volante
Quadro strumenti e display
Spia temperatura esterna*
Tipo A
Quando la temperatura ambiente è bassa,
sul display multinformazioni viene
visualizzato un messaggio e si attiva una
segnalazione acustica per avvertire il
conducente che potrebbe esserci ghiaccio
sulla strada.
Se la temperatura ambiente è inferiore a
circa 4 °C, sul display multinformazioni
viene visualizzato un messaggio per circa
dieci secondi e si attiva una segnalazione
acustica.
Tipo B
Quando la temperatura esterna è bassa,
l’indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo lampeggiano per circa
dieci secondi e viene emessa una
segnalazione acustica.
WVisualizzazione velocità
impostata tramite regolatore
automatico di velocità
(Quadro strumenti di tipo A)*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.
WDisplay limitatore di velocità
regolabile (Quadro strumenti
di tipo A)*
Lo stato in cui è impostato il limitatore di
velocità regolabile viene visualizzato.
NOTA
Nelle condizioni indicate di seguito, il
display temperatura esterna può
fornire un’indicazione diversa dalla
temperatura esterna effettiva a causa
delle condizioni ambientali e del
veicolo:
•Temperature particolarmente basse
o elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
NOTA
Se la temperatura esterna è inferiore a
-20 °C, la segnalazione acustica non
opera. Tuttavia, s’illumina il simbolo .
*Alcuni modelli.

4-27
Al volante
Quadro strumenti e display
WMonitoraggio manutenzione
(Quadro strumenti di tipo A)
Attivando il Monitoraggio manutenzione
si possono visualizzare le scadenze delle
manutenzioni indicate di seguito.
•Manutenzione programmata
•Rotazione pneumatici
•Cambio olio
Per la modalità d’impostazione e le
indicazioni per il monitoraggio
manutenzione, vedi Monitoraggio
manutenzione.
Vedi Monitoraggio manutenzione a
pagina 6-19.
Il monitoraggio manutenzione visualizza
le informazioni quando l’accensione è
commutata su ON.
Visualizzazione messaggi
Quando il tempo o la distanza mancante
alla scadenza si avvicina a 0, viene
visualizzato un messaggio ogni qual
volta l’accensione viene commutata ON.

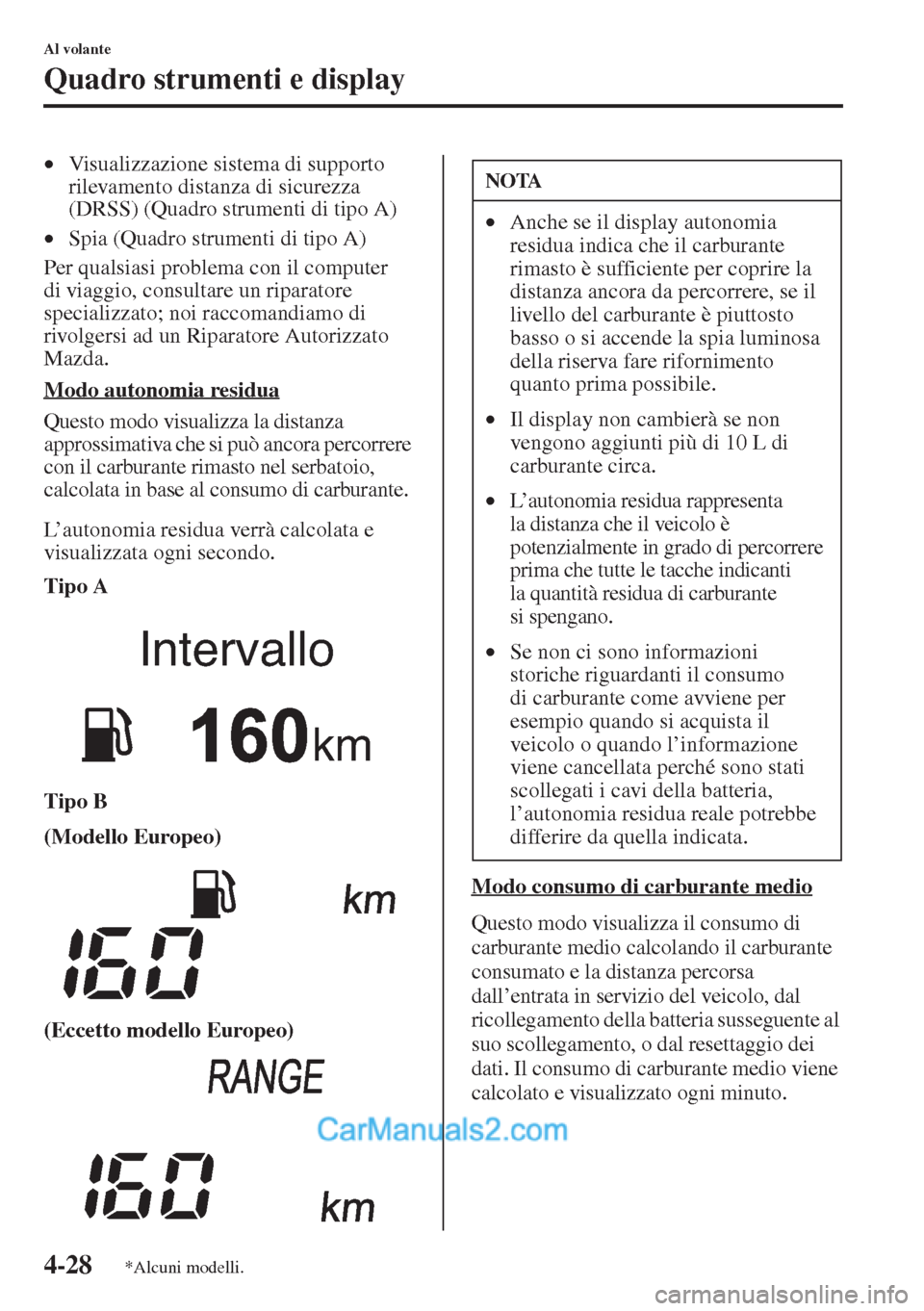

WComputer di viaggio e
interruttore INFO
Premendo la parte in alto o in basso
dell’interruttore INFO con l’accensione
commutata ON, si possono selezionare le
informazioni indicate di seguito.
•Autonomia residua approssimata con il
carburante rimasto
•Consumo di carburante medio
•Consumo di carburante corrente
•Velocità media veicolo
•Modo allarme superamento velocità*
•Visualizzazione sistema assistente
mantenimento corsia/sistema di
segnalazione cambio corsia
(Visualizzazione LDWS) (Quadro
strumenti di tipo A)*
•Visualizzazione regolatore di velocità
con sensore radar Mazda (MRCC)
(Quadro strumenti di tipo A)*
NOTA
Durante la marcia questa funzione non
è operativa.
Scadenza
manutenzione
programmata
NOTA
•Se viene premuto uno qualsiasi
degli interruttori INFO (pulsante in
alto , in basso , o INFO) mentre
è visualizzato un messaggio, questo
non verrà più visualizzato quando
l’accensione verrà commutata ON
la volta successiva.
•Dopo che il veicolo è stato
sottoposto a manutenzione per cui il
tempo o la distanza mancante alla
scadenza di manutenzione viene
resettato, il messaggio ricomparirà
(all’avviamento del motore) una
volta che il tempo o la distanza
mancante alla successiva scadenza
di manutenzione si avvicinerà a 0.
•Se ci sono più messaggi, questi
vengono visualizzati nel loro ordine.
•Se l’impostazione data ai Messaggi
è OFF, i messaggi non vengono
visualizzati.
*Alcuni modelli.

4-28
Al volante
Quadro strumenti e display
•Visualizzazione sistema di supporto
rilevamento distanza di sicurezza
(DRSS) (Quadro strumenti di tipo A)
•Spia (Quadro strumenti di tipo A)
Per qualsiasi problema con il computer
di viaggio, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Modo autonomia residua
Questo modo visualizza la distanza
approssimativa che si può ancora percorrere
con il carburante rimasto nel serbatoio,
calcolata in base al consumo di carburante.
L’autonomia residua verrà calcolata e
visualizzata ogni secondo.
Tipo A
Tipo B
(Modello Europeo)
(Eccetto modello Europeo)Modo consumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall’entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente al
suo scollegamento, o dal resettaggio dei
dati. Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.
Intervallo
km
NOTA
•Anche se il display autonomia
residua indica che il carburante
rimasto è sufficiente per coprire la
distanza ancora da percorrere, se il
livello del carburante è piuttosto
basso o si accende la spia luminosa
della riserva fare rifornimento
quanto prima possibile.
•Il display non cambierà se non
vengono aggiunti più di 10 L di
carburante circa.
•L’autonomia residua rappresenta
la distanza che il veicolo è
potenzialmente in grado di percorrere
prima che tutte le tacche indicanti
la quantità residua di carburante
si spengano.
•Se non ci sono informazioni
storiche riguardanti il consumo
di carburante come avviene per
esempio quando si acquista il
veicolo o quando l’informazione
viene cancellata perché sono stati
scollegati i cavi della batteria,
l’autonomia residua reale potrebbe
differire da quella indicata.
*Alcuni modelli.
