2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

6-13
Manutenzione e cura
Manutenzione programmata
Russia/Bielorussia
SKYACTIV-D 2.2
Intervallo di
manutenzioneNumero di mesi o km a seconda di quale scadenza arriva prima.
Mesi1224364860728496108120132144
km ×1.000102030405060708090100110120
Cinghie di trasmissione*1IIII
Olio motore
*2*3RRRRRRRRRRRR
Filtro olio motore
*2RRRRRRRRRRRR
Filtro carburanteRussia Sostituire ogni 60.000 km.
Bielorussia R R R R
Sistema d’iniezione carburante
*4IIII
Filtro aria
*5CCRCCRCCRCCR
Sistema di raffreddamento IIIIII
Refrigerante motore
*6Sostituire dopo i primi 200.000 km o 10 anni; quindi ogni
100.000 km o 5 anni.
Linee e tubi flessibili
carburanteRussia IIIIII
Bielorussia IIIIIIIIIIII
Batteria
*7IIIIIIIIIIII
Linee, tubi flessibili e raccordi freniIIIIIIIIIIII
Fluido freni
*8RRRRRR
Freno di stazionamento IIIIIIIIIIII
Freni a disco IIIIIIIIIIII
Funzionamento e tiranteria sterzo IIIIIIIIIIII
Olio differenziale posteriore
*9*10
Olio scatola di rinvio*10
Sospensioni anteriori e posteriori, giunti
sferici e gioco assiale cuscinetto ruotaIIIIIIIIIIII
Cuffie parapolvere semiassi IIIIIIIIIIII
Sistema di scarico e protezioni termiche IIIIIIIIIIII
Bulloni e dadi su telaio e carrozzeria TTTTTTTTTTTT
Cerniere e ganci LLLLLLLLLLLL
Impianto elettrico completo IIIIIIIIIIII
Stato carrozzeria
(ruggine, corrosione e perforazione)Ispezionare annualmente.
Filtro aria abitacolo (se in dotazione) RRRRRR
Pneumatici (compreso quello di scorta)
(con regolazione della pressione)
*11*12IIIIIIIIIIII
Kit per riparazione di emergenza pneumatico
(se in dotazione)
*13Ispezionare annualmente.

6-14
Manutenzione e cura
Manutenzione programmata
Sigle usate in tabella:
I: Ispezionare: ispezionare e pulire, riparare, regolare, rabboccare oppure sostituire secondo necessità.
R: Sostituire
C: Pulire
T: Serrare
L: Lubrificare
Note:
*1 Ispezionare anche le cinghie di trasmissione del condizionatore aria, se in dotazione.
Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, ispezionare le cinghie di
trasmissione ogni 10.000 km o 12 mesi.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*2 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio
dell’olio motore e del relativo filtro ogni 5.000 km o 6 mesi.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un’autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
d) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
e) Uso con temperature ambiente estremamente elevate
f) Uso continuato su strade di montagna
*3 Per SKYACTIV-D 2.2, azzerare i dati relativi all’olio motore una volta sostituito.
*4 Implementare la procedura correttiva della quantità di carburante da iniettare.
*5 Se il veicolo viene usato dove c’è abbondanza di polvere o sabbia, pulire il filtro aria ogni 5.000 km o 6 mesi.
*6 Si raccomanda di usare FL-22 quando si sostituisce il refrigerante motore. L’uso di un refrigerante motore
diverso da FL-22 potrebbe causare seri danni a motore e sistema di raffreddamento.
*7 Ispezionare il livello e la densità dell’elettrolita e l’aspetto esterno della batteria. La batteria ermetica richiede
solo l’ispezione dell’aspetto esterno.
*8 Se i freni vengono usati di frequente (per esempio in caso di guida sportiva o in montagna) o il veicolo viene
usato in ambienti molto umidi, il fluido dei freni deve essere sostituito annualmente.
*9Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio olio del
differenziale posteriore ogni 40.000 km.
a) Traino di rimorchio o utilizzo del portapacchi
b) Utilizzo in ambienti polverosi, sabbiosi o umidi
c) Uso prolungato del motore a regime minimo o basso
d) Uso ripetitivo per tragitti inferiori a 16 km
*10 Se questo componente è stato sommerso dall’acqua, sostituirne l’olio.
*11 Si raccomanda di eseguire la rotazione degli pneumatici ogni 10.000 km.
*12 Il sistema monitoraggio pressione pneumatici (TPMS) deve essere inizializzato per poter operare normalmente
(se in dotazione).
*11 Controllare la data di scadenza del fluido di riparazione ogni anno quando si esegue la manutenzione periodica.
Sostituire la bomboletta del fluido di riparazione degli pneumatici prima della data di scadenza.

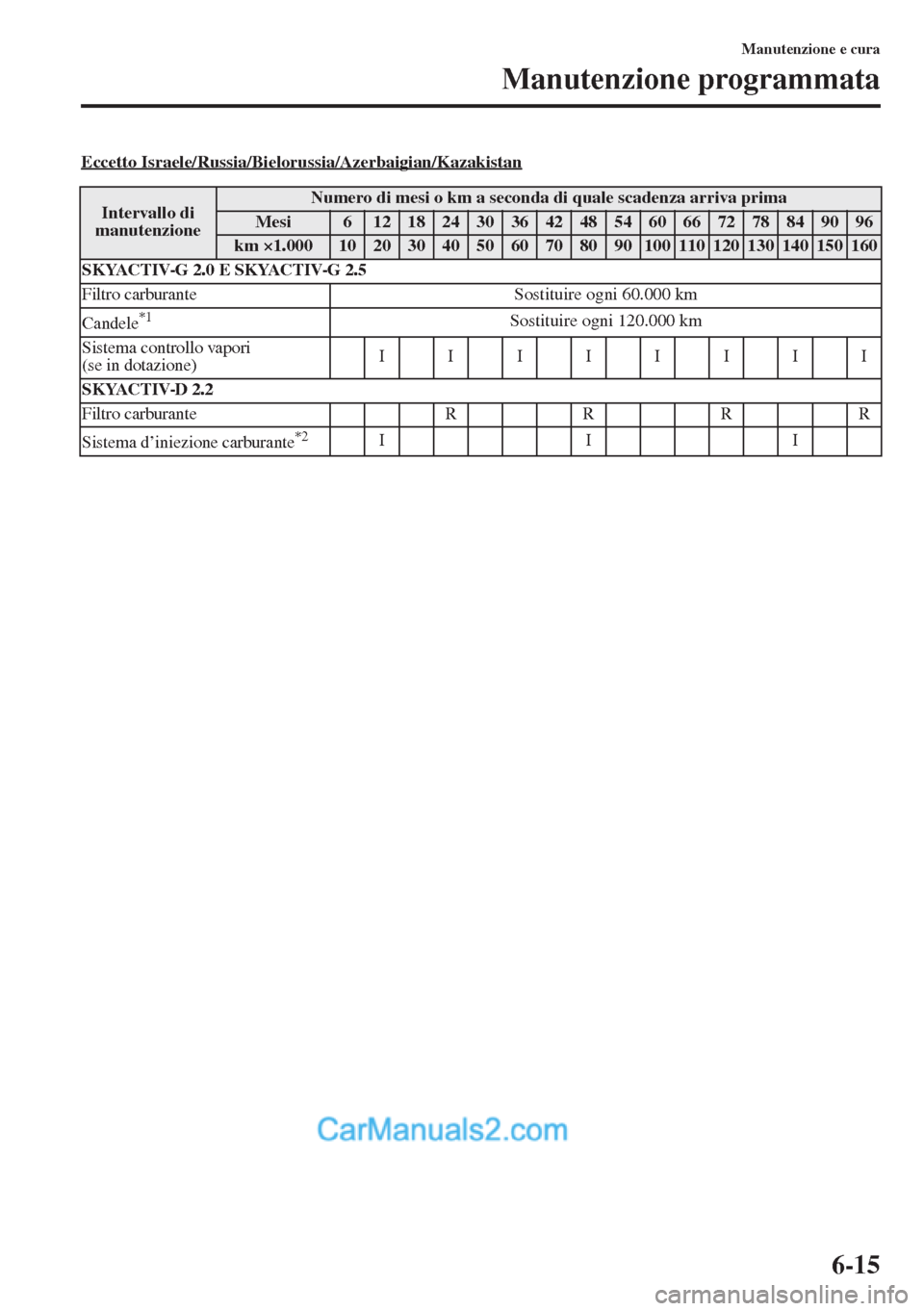

6-15
Manutenzione e cura
Manutenzione programmata
Eccetto Israele/Russia/Bielorussia/Azerbaigian/Kazakistan
Intervallo di
manutenzioneNumero di mesi o km a seconda di quale scadenza arriva prima
Mesi6121824303642485460667278849096
km ×1.000102030405060708090100110120130140150160
SKYACTIV-G 2.0 E SKYACTIV-G 2.5
Filtro carburante Sostituire ogni 60.000 km
Candele
*1Sostituire ogni 120.000 km
Sistema controllo vapori
(se in dotazione)IIIIIIII
SKYACTIV-D 2.2
Filtro carburante RRRR
Sistema d’iniezione carburante
*2III

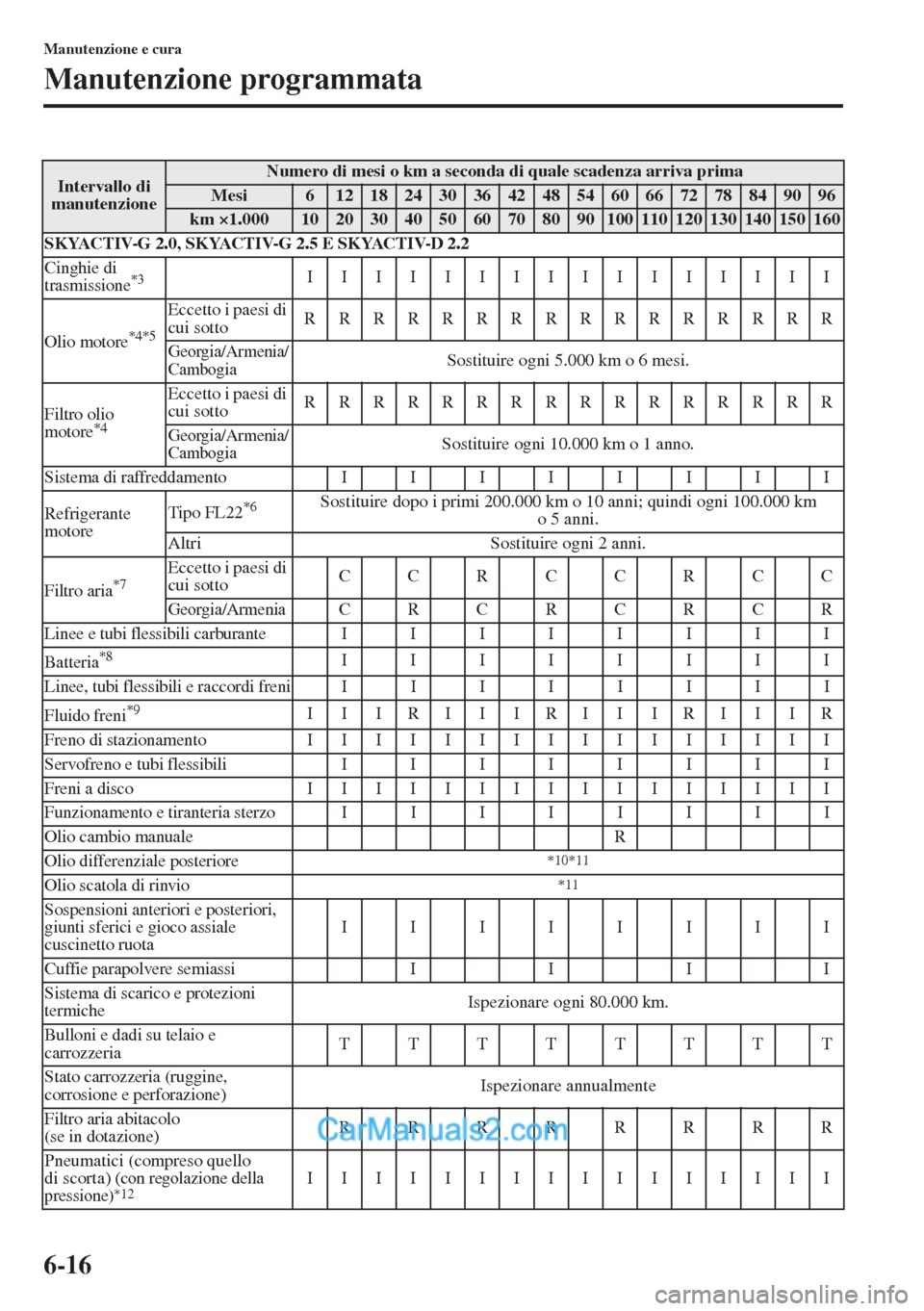

6-16
Manutenzione e cura
Manutenzione programmata
Intervallo di
manutenzioneNumero di mesi o km a seconda di quale scadenza arriva prima
Mesi6121824303642485460667278849096
km ×1.000102030405060708090100110120130140150160
SKYACTIV-G 2.0, SKYACTIV-G 2.5 E SKYACTIV-D 2.2
Cinghie di
trasmissione
*3IIIIIIIIIIIIIIII
Olio motore
*4*5
Eccetto i paesi di
cui sottoRRRRRRRRRRRRRRRR
Georgia/Armenia/
CambogiaSostituire ogni 5.000 km o 6 mesi.
Filtro olio
motore
*4
Eccetto i paesi di
cui sottoRRRRRRRRRRRRRRRR
Georgia/Armenia/
CambogiaSostituire ogni 10.000 km o 1 anno.
Sistema di raffreddamento I I I I I I I I
Refrigerante
motoreTipo FL22
*6Sostituire dopo i primi 200.000 km o 10 anni; quindi ogni 100.000 km
o5anni.
Altri Sostituire ogni 2 anni.
Filtro aria
*7Eccetto i paesi di
cui sottoCCRCCRCC
Georgia/ArmeniaCRCRCRCR
Linee e tubi flessibili carburante IIIIIIII
Batteria
*8IIIIIIII
Linee, tubi flessibili e raccordi freni I I I I I I I I
Fluido freni
*9IIIRIIIRIIIRIIIR
Freno di stazionamento IIIIIIIIIIIIIIII
Servofreno e tubi flessibili IIIIIIII
Freni a disco IIIIIIIIIIIIIIII
Funzionamento e tiranteria sterzo I I I I I I I I
Olio cambio manuale R
Olio differenziale posteriore
*10*11
Olio scatola di rinvio*11
Sospensioni anteriori e posteriori,
giunti sferici e gioco assiale
cuscinetto ruotaIIIIIIII
Cuffie parapolvere semiassi I I I I
Sistema di scarico e protezioni
termicheIspezionare ogni 80.000 km.
Bulloni e dadi su telaio e
carrozzeriaTTTTTTTT
Stato carrozzeria (ruggine,
corrosione e perforazione)Ispezionare annualmente
Filtro aria abitacolo
(se in dotazione)RRRRRRRR
Pneumatici (compreso quello
di scorta)
(con regolazione della
pressione)*12IIIIIIIIIIIIIIII

6-17
Manutenzione e cura
Manutenzione programmata
Sigle usate in tabella:
I: Ispezionare: ispezionare e pulire, riparare, regolare, rabboccare oppure sostituire secondo necessità.
R: Sostituire
C: Pulire
T: Serrare
Note:
*1 Nei paesi indicati di seguito, ispezionare le candele ogni 10.000 km o 1 volta all’anno prima di sostituirle agli
intervalli stabiliti.
Angola, Cile, El Salvador, Guatemala, Honduras, Hong Kong, Macao, Iran, Giordania, Nigeria, Papua Nuova
Guinea, Perù, Siria, Vietnam, Zaire, Georgia, Armenia, Cambogia, Myanmar
*2 Implementare la procedura correttiva della quantità di carburante da iniettare.
*3 Ispezionare anche le cinghie di trasmissione del condizionatore aria, se in dotazione.
Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, ispezionare le cinghie di
trasmissione ad intervalli minori di quelli indicati.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*4 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio
dell’olio motore e del relativo filtro ad intervalli minori di quelli indicati.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*5 Per SKYACTIV-D 2.2, azzerare i dati relativi all’olio motore una volta sostituito.
*6 Si raccomanda di usare FL-22 quando si sostituisce il refrigerante motore. L’uso di un refrigerante motore
diverso da FL-22 potrebbe causare seri danni a motore e sistema di raffreddamento.
*7 Se il veicolo viene usato dove c’è abbondanza di polvere o sabbia, ispezionare, e se necessario, sostituire, il
filtro dell’aria ad intervalli minori di quelli indicati.
*8 Ispezionare il livello e la densità dell’elettrolita e l’aspetto esterno della batteria. Se il veicolo viene usato in
ambienti estremamente caldi o freddi, controllare livello e densità dell’elettrolita e aspetto esterno della
batteria ogni 10.000 km o 6 mesi. La batteria ermetica richiede solo l’ispezione dell’aspetto esterno.
*9Se i freni vengono usati di frequente (per esempio in caso di guida sportiva o in montagna) o il veicolo viene
usato in ambienti molto umidi, il fluido dei freni deve essere sostituito annualmente.
*10 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio olio del
differenziale posteriore ogni 45.000 km.
a) Traino di rimorchio o utilizzo del portapacchi
b) Utilizzo in ambienti polverosi, sabbiosi o umidi
c) Uso prolungato del motore a regime minimo o basso
d) Uso ripetitivo per tragitti inferiori a 16 km
Intervallo di
manutenzioneNumero di mesi o km a seconda di quale scadenza arriva prima
Mesi6121824303642485460667278849096
km ×1.000102030405060708090100110120130140150160
Rotazione pneumatici*12Ruotare ogni 10.000 km
Kit per riparazione di emergenza
pneumatico (se in dotazione)
*13Ispezionare annualmente.

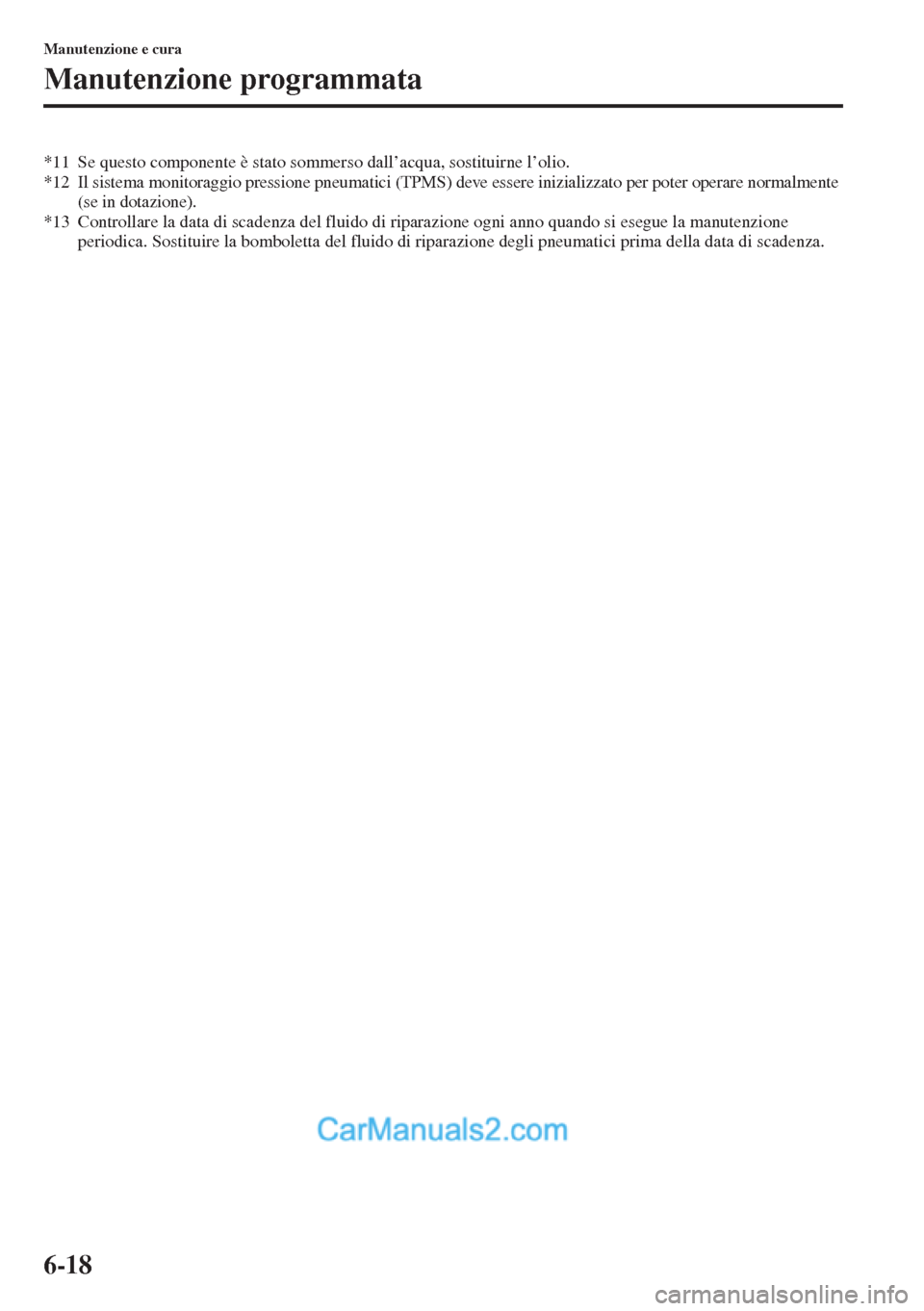

6-18
Manutenzione e cura
Manutenzione programmata
*11 Se questo componente è stato sommerso dall’acqua, sostituirne l’olio.
*12 Il sistema monitoraggio pressione pneumatici (TPMS) deve essere inizializzato per poter operare normalmente
(se in dotazione).
*13 Controllare la data di scadenza del fluido di riparazione ogni anno quando si esegue la manutenzione
periodica. Sostituire la bomboletta del fluido di riparazione degli pneumatici prima della data di scadenza.

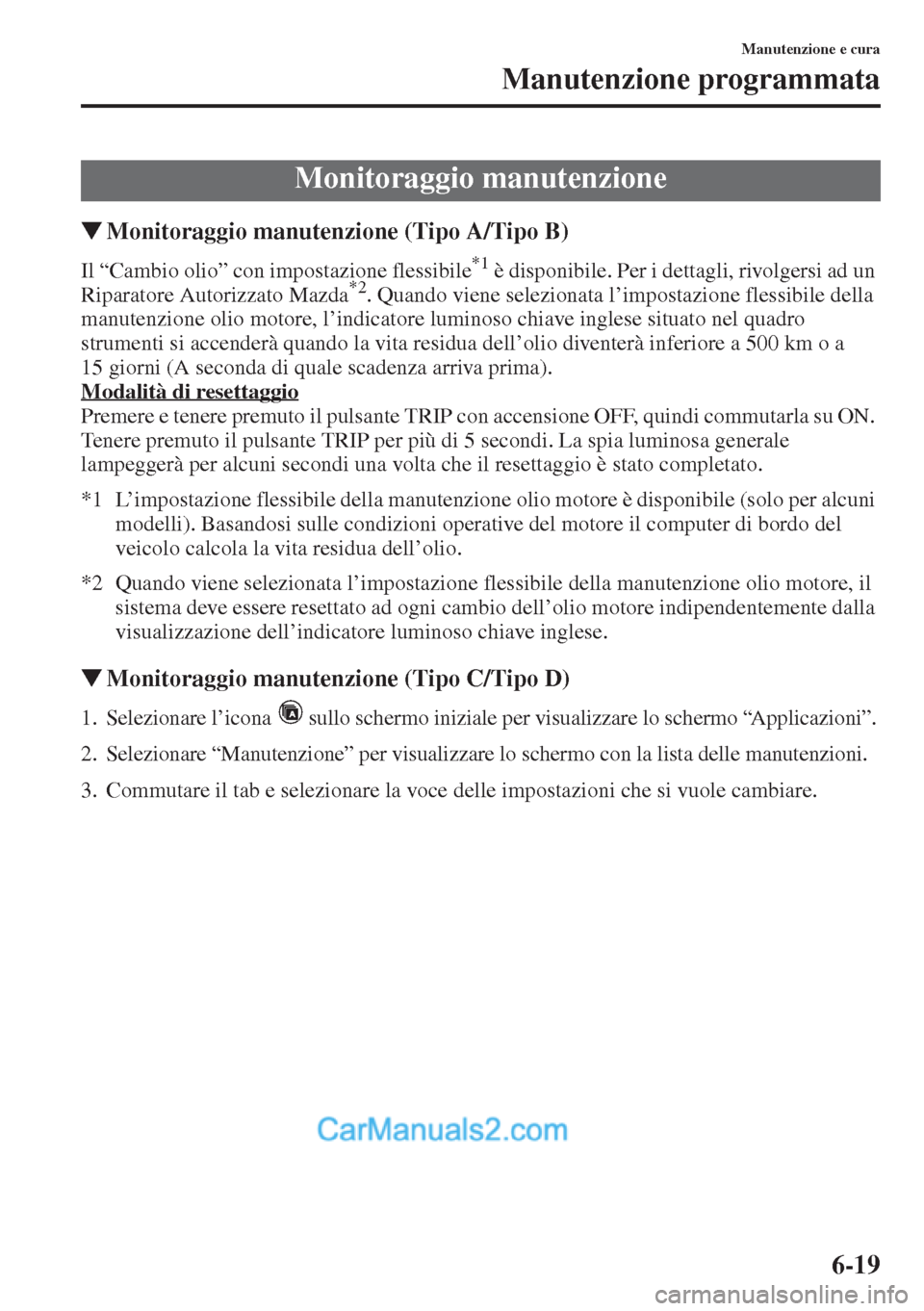

6-19
Manutenzione e cura
Manutenzione programmata
WMonitoraggio manutenzione (Tipo A/Tipo B)
Il “Cambio olio” con impostazione flessibile*1 è disponibile. Per i dettagli, rivolgersi ad un
Riparatore Autorizzato Mazda*2. Quando viene selezionata l’impostazione flessibile della
manutenzione olio motore, l’indicatore luminoso chiave inglese situato nel quadro
strumenti si accenderà quando la vita residua dell’olio diventerà inferiore a 500 km o a
15 giorni (A seconda di quale scadenza arriva prima).
Modalità di resettaggio
Premere e tenere premuto il pulsante TRIP con accensione OFF, quindi commutarla su ON.
Tenere premuto il pulsante TRIP per più di 5 secondi. La spia luminosa generale
lampeggerà per alcuni secondi una volta che il resettaggio è stato completato.
*1 L’impostazione flessibile della manutenzione olio motore è disponibile (solo per alcuni
modelli). Basandosi sulle condizioni operative del motore il computer di bordo del
veicolo calcola la vita residua dell’olio.
*2 Quando viene selezionata l’impostazione flessibile della manutenzione olio motore, il
sistema deve essere resettato ad ogni cambio dell’olio motore indipendentemente dalla
visualizzazione dell’indicatore luminoso chiave inglese.
WMonitoraggio manutenzione (Tipo C/Tipo D)
1. Selezionare l’icona sullo schermo iniziale per visualizzare lo schermo “Applicazioni”.
2. Selezionare “Manutenzione” per visualizzare lo schermo con la lista delle manutenzioni.
3. Commutare il tab e selezionare la voce delle impostazioni che si vuole cambiare.
Monitoraggio manutenzione

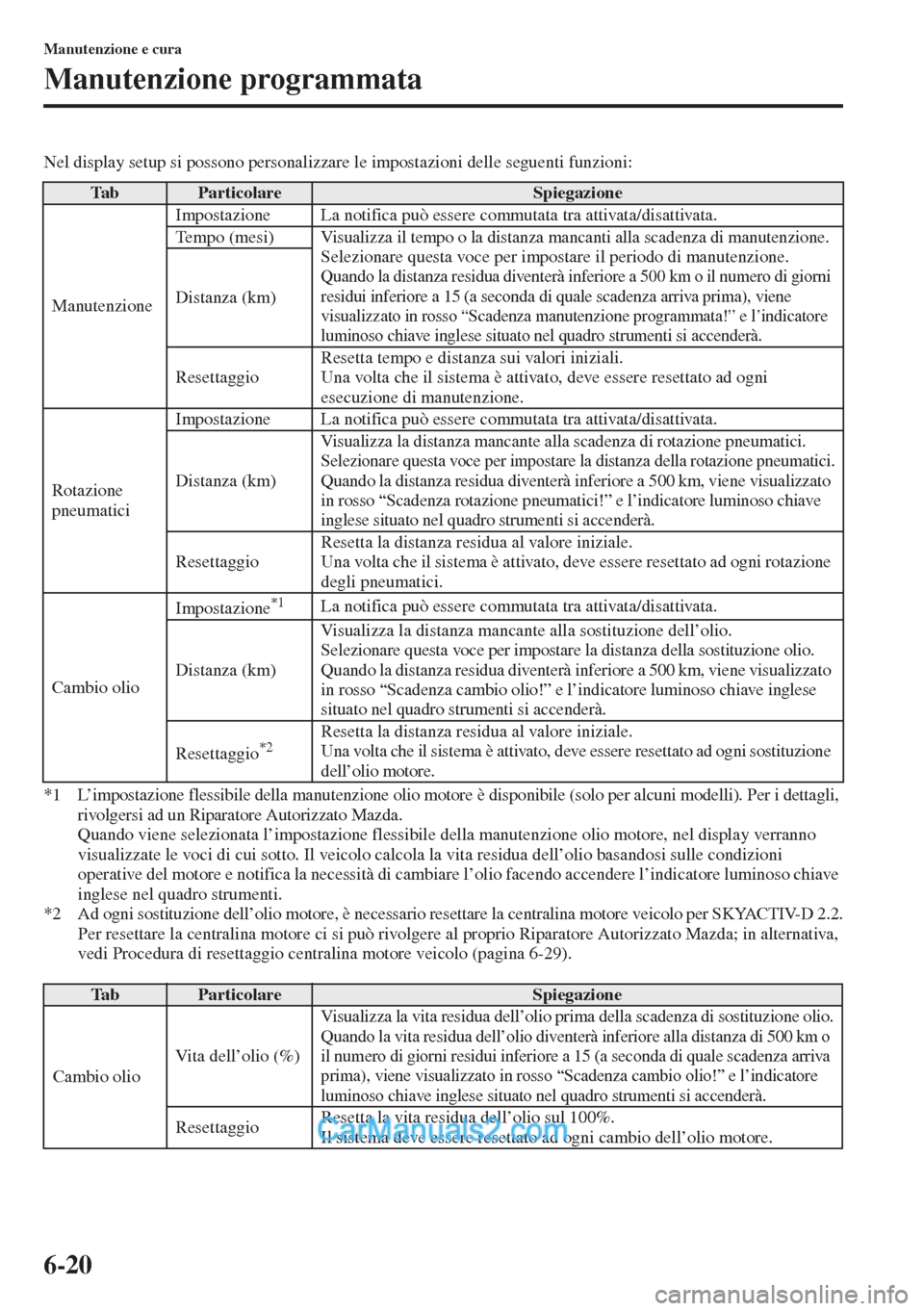

6-20
Manutenzione e cura
Manutenzione programmata
Nel display setup si possono personalizzare le impostazioni delle seguenti funzioni:
*1 L’impostazione flessibile della manutenzione olio motore è disponibile (solo per alcuni modelli). Per i dettagli,
rivolgersi ad un Riparatore Autorizzato Mazda.
Quando viene selezionata l’impostazione flessibile della manutenzione olio motore, nel display verranno
visualizzate le voci di cui sotto. Il veicolo calcola la vita residua dell’olio basandosi sulle condizioni
operative del motore e notifica la necessità di cambiare l’olio facendo accendere l’indicatore luminoso chiave
inglese nel quadro strumenti.
*2 Ad ogni sostituzione dell’olio motore, è necessario resettare la centralina motore veicolo per SKYACTIV-D 2.2.
Per resettare la centralina motore ci si può rivolgere al proprio Riparatore Autorizzato Mazda; in alternativa,
vedi Procedura di resettaggio centralina motore veicolo (pagina 6-29).
Ta bParticolareSpiegazione
ManutenzioneImpostazione La notifica può essere commutata tra attivata/disattivata.
Tempo (mesi) Visualizza il tempo o la distanza mancanti alla scadenza di manutenzione.
Selezionare questa voce per impostare il periodo di manutenzione.
Quando la distanza residua diventerà inferiore a 500 km o il numero di giorni
residui inferiore a 15 (a seconda di quale scadenza arriva prima), viene
visualizzato in rosso “Scadenza manutenzione programmata!” e l’indicatore
luminoso chiave inglese situato nel quadro strumenti si accenderà.Distanza (km)
ResettaggioResetta tempo e distanza sui valori iniziali.
Una volta che il sistema è attivato, deve essere resettato ad ogni
esecuzione di manutenzione.
Rotazione
pneumaticiImpostazione La notifica può essere commutata tra attivata/disattivata.
Distanza (km)Visualizza la distanza mancante alla scadenza di rotazione pneumatici.
Selezionare questa voce per impostare la distanza della rotazione pneumatici.Quando la distanza residua diventerà inferiore a 500 km, viene visualizzato
in rosso “Scadenza rotazione pneumatici!” e l’indicatore luminoso chiave
inglese situato nel quadro strumenti si accenderà.
ResettaggioResetta la distanza residua al valore iniziale.
Una volta che il sistema è attivato, deve essere resettato ad ogni rotazione
degli pneumatici.
Cambio olioImpostazione
*1La notifica può essere commutata tra attivata/disattivata.
Distanza (km)Visualizza la distanza mancante alla sostituzione dell’olio.
Selezionare questa voce per impostare la distanza della sostituzione olio.Quando la distanza residua diventerà inferiore a 500 km, viene visualizzato
in rosso “Scadenza cambio olio!” e l’indicatore luminoso chiave inglese
situato nel quadro strumenti si accenderà.
Resettaggio
*2Resetta la distanza residua al valore iniziale.Una volta che il sistema è attivato, deve essere resettato ad ogni sostituzione
dell’olio motore.
Ta bParticolareSpiegazione
Cambio olioVita dell’olio (%)
Visualizza la vita residua dell’olio prima della scadenza di sostituzione olio.Quando la vita residua dell’olio diventerà inferiore alla distanza di 500 km o
il numero di giorni residui inferiore a 15 (a seconda di quale scadenza arriva
prima), viene visualizzato in rosso “Scadenza cambio olio!” e l’indicatore
luminoso chiave inglese situato nel quadro strumenti si accenderà.
ResettaggioResetta la vita residua dell’olio sul 100%.
Il sistema deve essere resettato ad ogni cambio dell’olio motore.
