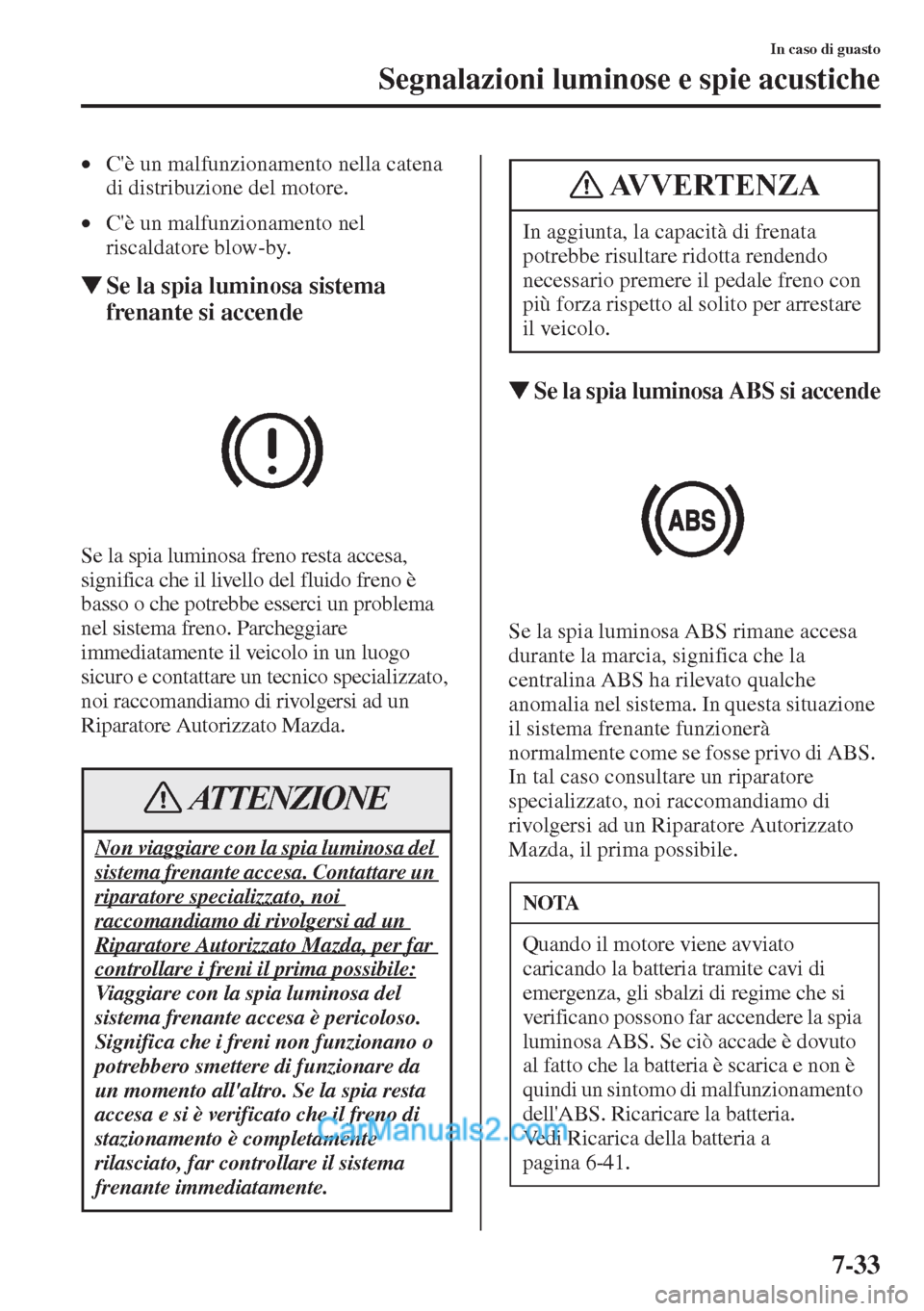

7-33
In caso di guasto
Segnalazioni luminose e spie acustiche
•C'è un malfunzionamento nella catena
di distribuzione del motore.
•C'è un malfunzionamento nel
riscaldatore blow-by.
WSe la spia luminosa sistema
frenante si accende
Se la spia luminosa freno resta accesa,
significa che il livello del fluido freno è
basso o che potrebbe esserci un problema
nel sistema freno. Parcheggiare
immediatamente il veicolo in un luogo
sicuro e contattare un tecnico specializzato,
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe la spia luminosa ABS si accende
Se la spia luminosa ABS rimane accesa
durante la marcia, significa che la
centralina ABS ha rilevato qualche
anomalia nel sistema. In questa situazione
il sistema frenante funzionerà
normalmente come se fosse privo di ABS.
In tal caso consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, il prima possibile.
Non viaggiare con la spia luminosa del
sistema frenante accesa. Contattare un
riparatore specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, per far
controllare i freni il prima possibile:
Viaggiare con la spia luminosa del
sistema frenante accesa è pericoloso.
Significa che i freni non funzionano o
potrebbero smettere di funzionare da
un momento all'altro. Se la spia resta
accesa e si è verificato che il freno di
stazionamento è completamente
rilasciato, far controllare il sistema
frenante immediatamente.
ATTENZIONE
In aggiunta, la capacità di frenata
potrebbe risultare ridotta rendendo
necessario premere il pedale freno con
più forza rispetto al solito per arrestare
il veicolo.
NOTA
Quando il motore viene avviato
caricando la batteria tramite cavi di
emergenza, gli sbalzi di regime che si
verificano possono far accendere la spia
luminosa ABS. Se ciò accade è dovuto
al fatto che la batteria è scarica e non è
quindi un sintomo di malfunzionamento
dell'ABS. Ricaricare la batteria.
Vedi Ricarica della batteria a
pagina 6-41.
AVVERTENZA

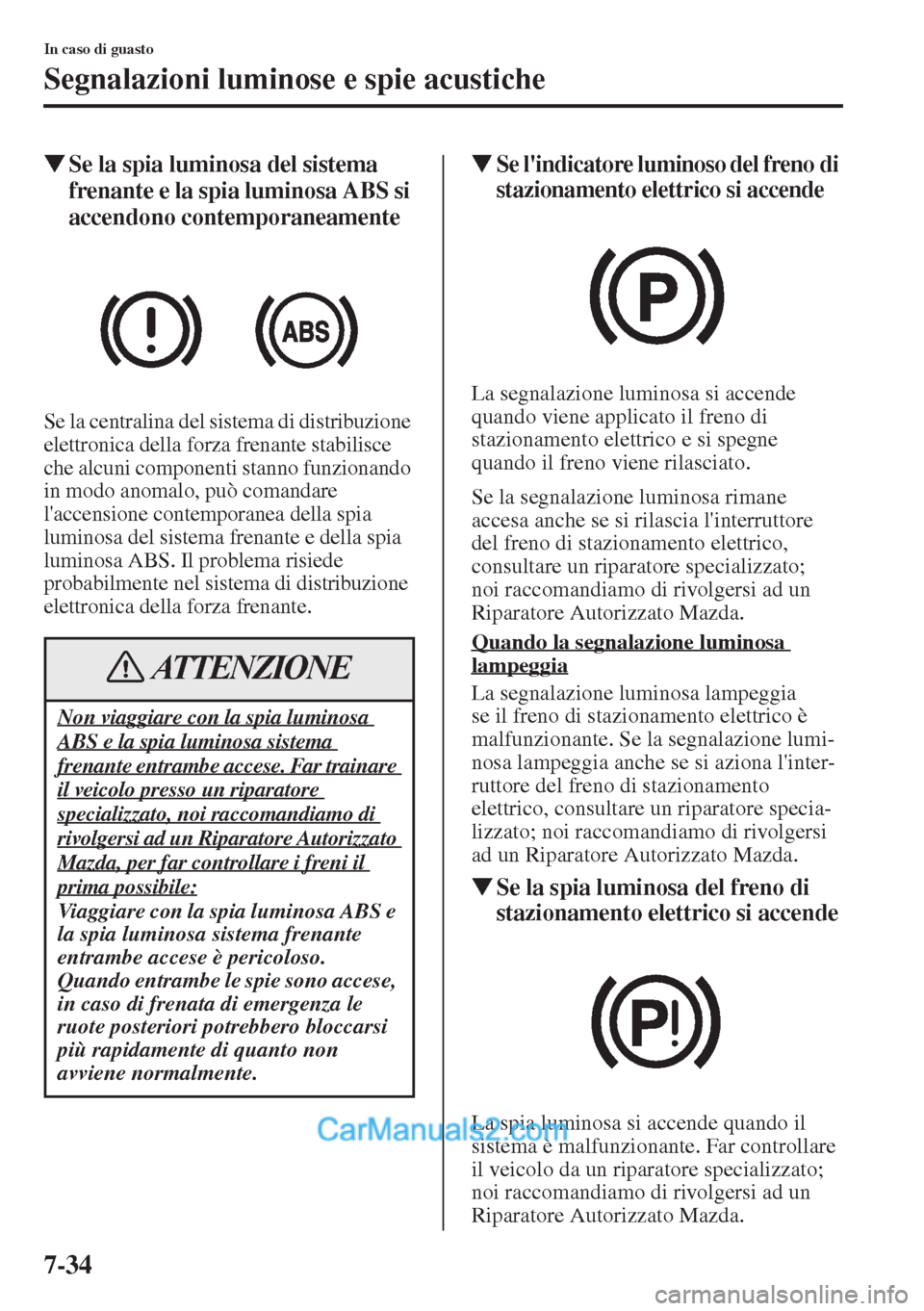

7-34
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe la spia luminosa del sistema
frenante e la spia luminosa ABS si
accendono contemporaneamente
Se la centralina del sistema di distribuzione
elettronica della forza frenante stabilisce
che alcuni componenti stanno funzionando
in modo anomalo, può comandare
l'accensione contemporanea della spia
luminosa del sistema frenante e della spia
luminosa ABS. Il problema risiede
probabilmente nel sistema di distribuzione
elettronica della forza frenante.
WSe l'indicatore luminoso del frenodi
stazionamento elettrico si accende
La segnalazione luminosa si accende
quando viene applicato il freno di
stazionamento elettrico e si spegne
quando il freno viene rilasciato.
Se la segnalazione luminosa rimane
accesa anche se si rilascia l'interruttore
del freno di stazionamento elettrico,
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Quando la segnalazione luminosa
lampeggia
La segnalazione luminosa lampeggia
se il freno di stazionamento elettrico è
malfunzionante. Se la segnalazione lumi-
nosa lampeggia anche se si aziona l'inter-
ruttore del freno di stazionamento
elettrico, consultare un riparatore specia-
lizzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
WSe la spia luminosa del freno di
stazionamento elettrico si accende
La spia luminosa si accende quando il
sistema è malfunzionante. Far controllare
il veicolo da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Non viaggiare con la spia luminosa
ABS e la spia luminosa sistema
frenante entrambe accese. Far trainare
il veicolo presso un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, per far controllare i freni il
prima possibile:
Viaggiare con la spia luminosa ABS e
la spia luminosa sistema frenante
entrambe accese è pericoloso.
Quando entrambe le spie sono accese,
in caso di frenata di emergenza le
ruote posteriori potrebbero bloccarsi
più rapidamente di quanto non
avviene normalmente.
ATTENZIONE

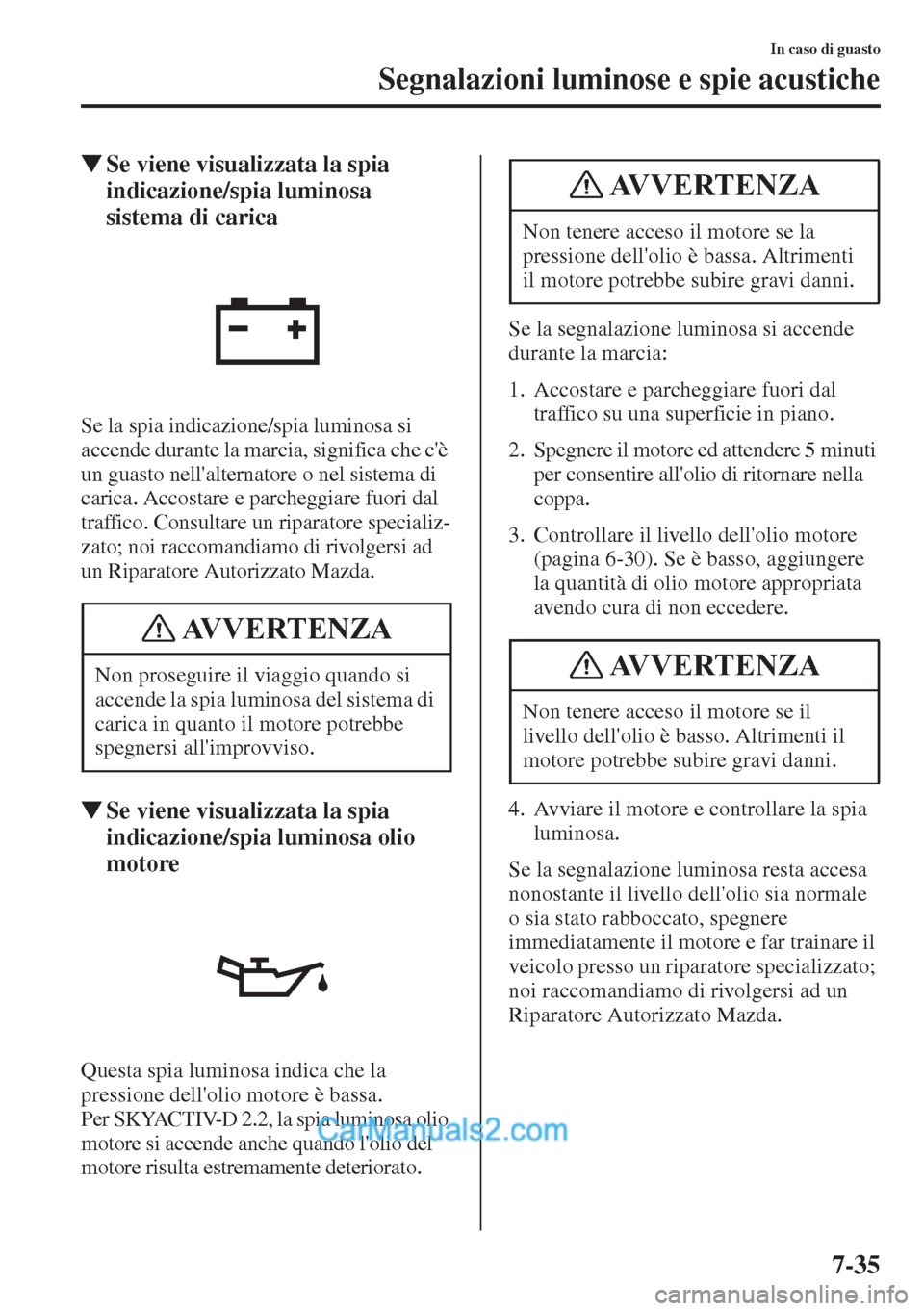

7-35
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe viene visualizzata la spia
indicazione/spia luminosa
sistema di carica
Se la spia indicazione/spia luminosa si
accende durante la marcia, significa che c'è
un guasto nell'alternatore o nel sistema di
carica. Accostare e parcheggiare fuori dal
traffico. Consultare un riparatore specializ-
zato; noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda.
WSe viene visualizzata la spia
indicazione/spia luminosa olio
motore
Questa spia luminosa indica che la
pressione dell'olio motore è bassa.
Per SKYACTIV-D 2.2, la spia luminosa olio
motore si accende anche quando l'olio del
motore risulta estremamente deteriorato.
Se la segnalazione luminosa si accende
durante la marcia:
1. Accostare e parcheggiare fuori dal
traffico su una superficie in piano.
2. Spegnere il motore ed attendere 5 minuti
per consentire all'olio di ritornare nella
coppa.
3. Controllare il livello dell'olio motore
(pagina 6-30). Se è basso, aggiungere
la quantità di olio motore appropriata
avendo cura di non eccedere.
4. Avviare il motore e controllare la spia
luminosa.
Se la segnalazione luminosa resta accesa
nonostante il livello dell'olio sia normale
o sia stato rabboccato, spegnere
immediatamente il motore e far trainare il
veicolo presso un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Non proseguire il viaggio quando si
accende la spia luminosa del sistema di
carica in quanto il motore potrebbe
spegnersi all'improvviso.
AVVERTENZA
Non tenere acceso il motore se la
pressione dell'olio è bassa. Altrimenti
il motore potrebbe subire gravi danni.
Non tenere acceso il motore se il
livello dell'olio è basso. Altrimenti il
motore potrebbe subire gravi danni.
AVVERTENZA
AVVERTENZA

7-36
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe la segnalazione luminosa di
gestione motore si accende o
lampeggia
Se questa segnalazione luminosa si
accende durante la marcia, significa che il
veicolo ha un problema. È importante
annotare in quali condizioni operative si è
accesa la segnalazione luminosa e
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
La segnalazione luminosa di gestione
motore si può accendere nei seguenti casi:
•
(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Il livello del carburante nel serbatoio è
molto basso o quasi a zero.
•L'impianto elettrico del motore ha un
problema.
•Il sistema di controllo delle emissioni
ha un problema.
Se la spia gestione motore resta
accesa o lampeggia continuamente
(SKYACTIV-G 2.0, SKYACTIV-G 2.5),
moderare la velocità e consultare il prima
possibile un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe la spia luminosa temperatura
refrigerante motore alta (rossa) si
accende o lampeggia.
La spia lampeggia quando la temperatura
del refrigerante motore è estremamente
elevata e resta accesa se la temperatura
aumenta ulteriormente.
Comportamento da seguire
Spia lampeggiante
Limitare la velocità, in modo da ridurre il
carico del motore, e raggiungere il primo
posto ove è possibile fermare il veicolo in
sicurezza, quindi attendere che il motore
si raffreddi.
Spia illuminata
Ciò indica un rischio di surriscaldamento.
Parcheggiare immediatamente il veicolo
in un luogo sicuro e arrestare il motore.
Vedi Surriscaldamento (pagina 7-26).
Non viaggiare con la spia luminosa
temperatura refrigerante motore alta
accesa. Si potrebbe danneggiare il
motore.
AVVERTENZA

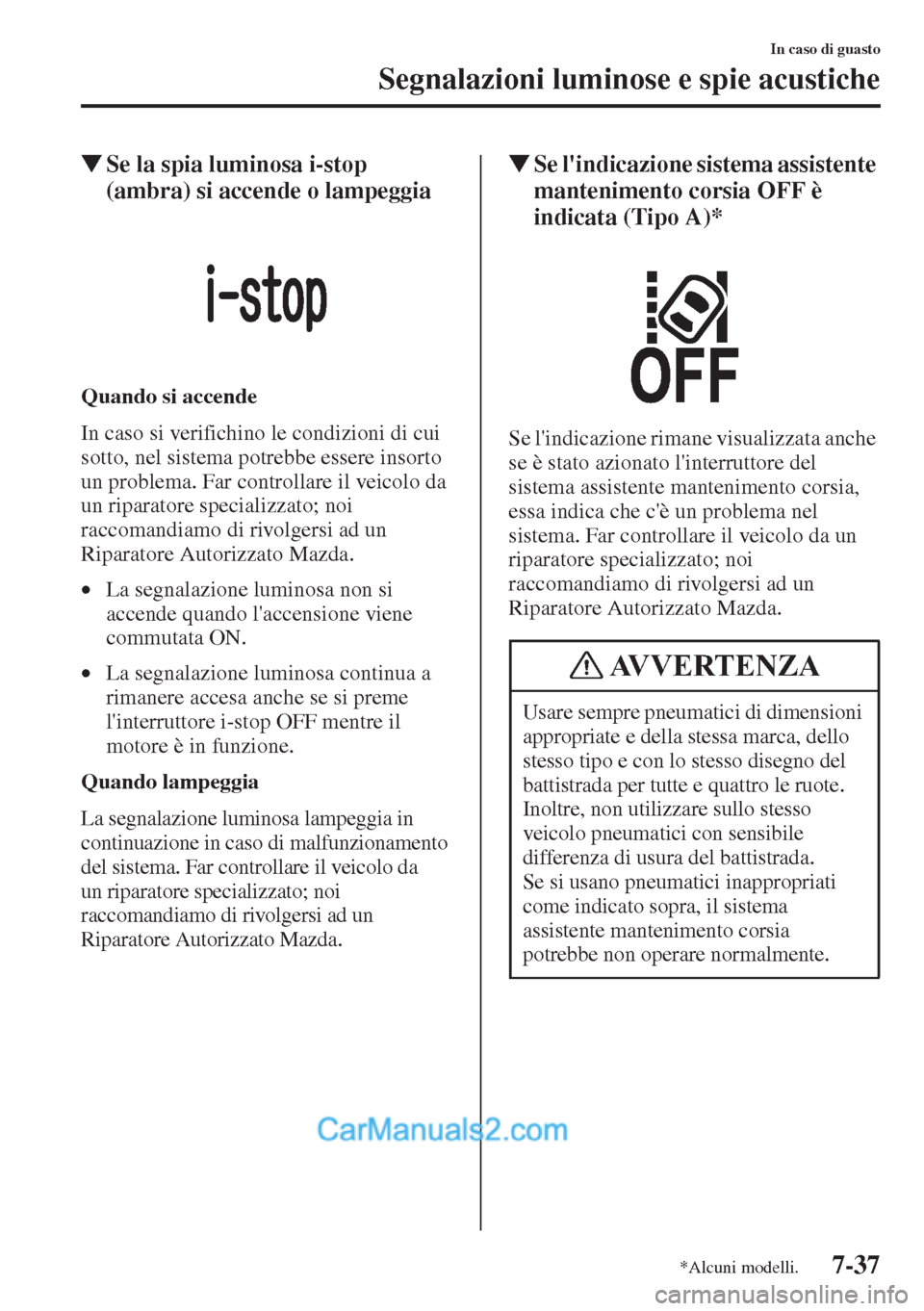

7-37
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe la spia luminosa i-stop
(ambra) si accende o lampeggia
Quando si accende
In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto
un problema. Far controllare il veicolo da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•La segnalazione luminosa non si
accende quando l'accensione viene
commutata ON.
•La segnalazione luminosa continua a
rimanere accesa anche se si preme
l'interruttore i-stop OFF mentre il
motore è in funzione.
Quando lampeggia
La segnalazione luminosa lampeggia in
continuazione in caso di malfunzionamento
del sistema. Far controllare il veicolo da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe l'indicazione sistema assistente
mantenimento corsia OFF è
indicata (Tipo A)*
Se l'indicazione rimane visualizzata anche
se è stato azionato l'interruttore del
sistema assistente mantenimento corsia,
essa indica che c'è un problema nel
sistema. Far controllare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Usare sempre pneumatici di dimensioni
appropriate e della stessa marca, dello
stesso tipo e con lo stesso disegno del
battistrada per tutte e quattro le ruote.
Inoltre, non utilizzare sullo stesso
veicolo pneumatici con sensibile
differenza di usura del battistrada.
Se si usano pneumatici inappropriati
come indicato sopra, il sistema
assistente mantenimento corsia
potrebbe non operare normalmente.
AVVERTENZA
*Alcuni modelli.

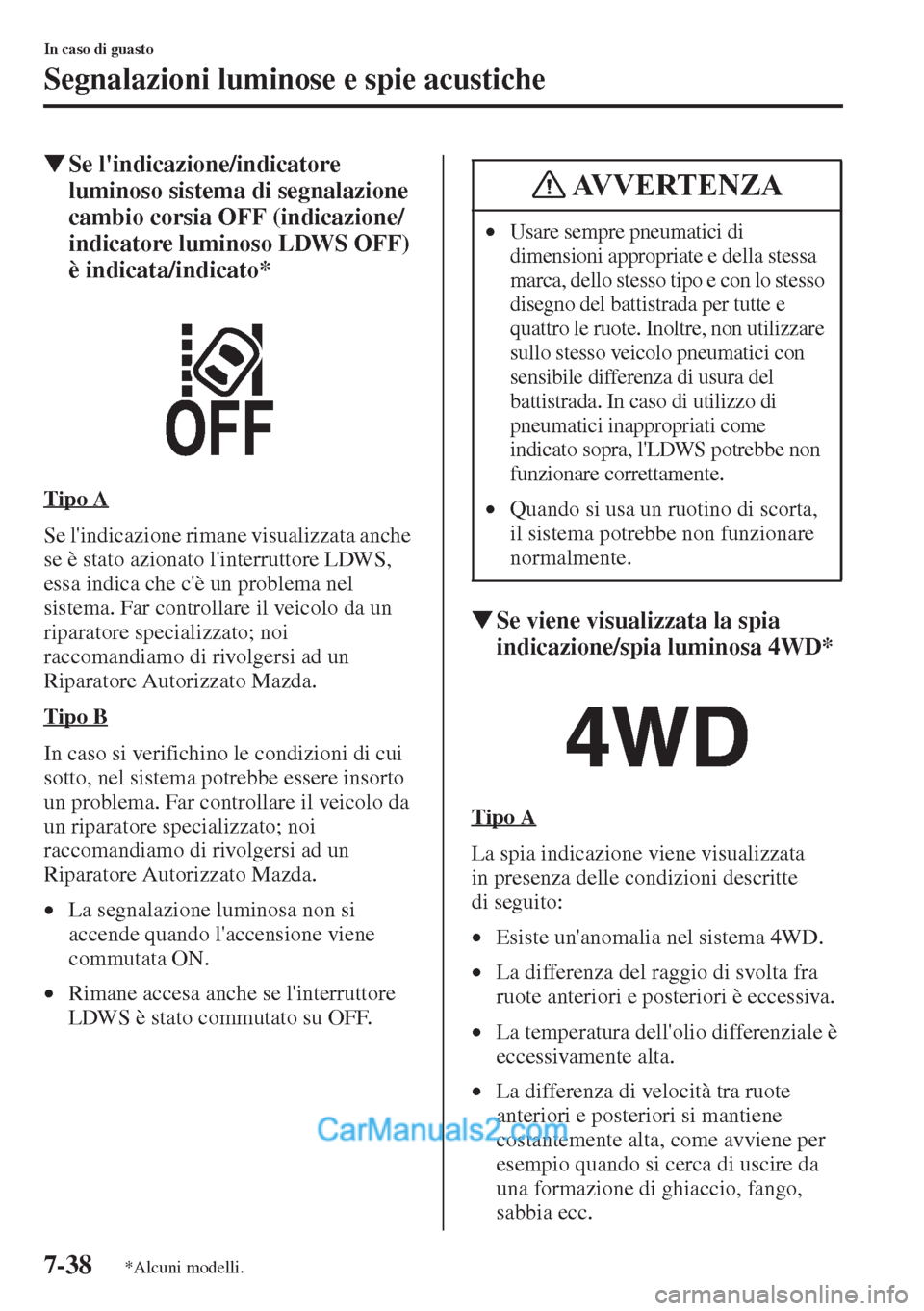

7-38
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe l'indicazione/indicatore
luminoso sistema di segnalazione
cambio corsia OFF (indicazione/
indicatore luminoso LDWS OFF)
è indicata/indicato*
Tipo A
Se l'indicazione rimane visualizzata anche
se è stato azionato l'interruttore LDWS,
essa indica che c'è un problema nel
sistema. Far controllare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Tipo B
In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto
un problema. Far controllare il veicolo da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•La segnalazione luminosa non si
accende quando l'accensione viene
commutata ON.
•Rimane accesa anche se l'interruttore
LDWS è stato commutato su OFF.
WSe viene visualizzata la spia
indicazione/spia luminosa 4WD*
Tipo A
La spia indicazione viene visualizzata
in presenza delle condizioni descritte
di seguito:
•Esiste un'anomalia nel sistema 4WD.
•La differenza del raggio di svolta fra
ruote anteriori e posteriori è eccessiva.
•La temperatura dell'olio differenziale è
eccessivamente alta.
•La differenza di velocità tra ruote
anteriori e posteriori si mantiene
costantemente alta, come avviene per
esempio quando si cerca di uscire da
una formazione di ghiaccio, fango,
sabbia ecc.
•Usare sempre pneumatici di
dimensioni appropriate e della stessa
marca, dello stesso tipo e con lo stesso
disegno del battistrada per tutte e
quattro le ruote. Inoltre, non utilizzare
sullo stesso veicolo pneumatici con
sensibile differenza di usura del
battistrada. In caso di utilizzo di
pneumatici inappropriati come
indicato sopra, l'LDWS potrebbe non
funzionare correttamente.
•Quando si usa un ruotino di scorta,
il sistema potrebbe non funzionare
normalmente.
AVVERTENZA
*Alcuni modelli.

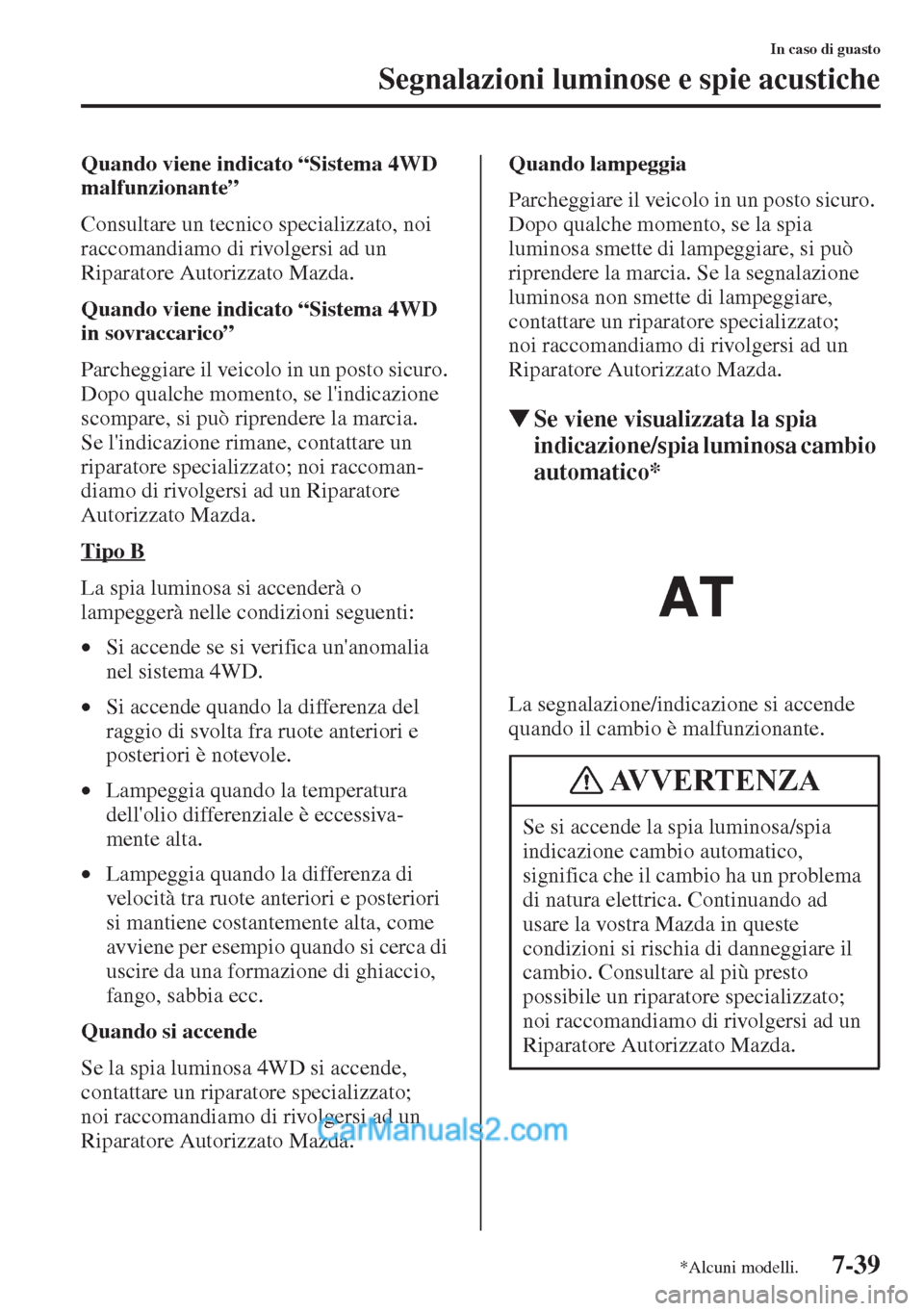

7-39
In caso di guasto
Segnalazioni luminose e spie acustiche
Quando viene indicato “Sistema 4WD
malfunzionante”
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Quando viene indicato “Sistema 4WD
in sovraccarico”
Parcheggiare il veicolo in un posto sicuro.
Dopo qualche momento, se l'indicazione
scompare, si può riprendere la marcia.
Se l'indicazione rimane, contattare un
riparatore specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
Tipo B
La spia luminosa si accenderà o
lampeggerà nelle condizioni seguenti:
•Si accende se si verifica un'anomalia
nel sistema 4WD.
•Si accende quando la differenza del
raggio di svolta fra ruote anteriori e
posteriori è notevole.
•Lampeggia quando la temperatura
dell'olio differenziale è eccessiva-
mente alta.
•Lampeggia quando la differenza di
velocità tra ruote anteriori e posteriori
si mantiene costantemente alta, come
avviene per esempio quando si cerca di
uscire da una formazione di ghiaccio,
fango, sabbia ecc.
Quando si accende
Se la spia luminosa 4WD si accende,
contattare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.Quando lampeggia
Parcheggiare il veicolo in un posto sicuro.
Dopo qualche momento, se la spia
luminosa smette di lampeggiare, si può
riprendere la marcia. Se la segnalazione
luminosa non smette di lampeggiare,
contattare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe viene visualizzata la spia
indicazione/spia luminosa cambio
automatico*
La segnalazione/indicazione si accende
quando il cambio è malfunzionante.
Se si accende la spia luminosa/spia
indicazione cambio automatico,
significa che il cambio ha un problema
di natura elettrica. Continuando ad
usare la vostra Mazda in queste
condizioni si rischia di danneggiare il
cambio. Consultare al più presto
possibile un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
AVVERTENZA
*Alcuni modelli.

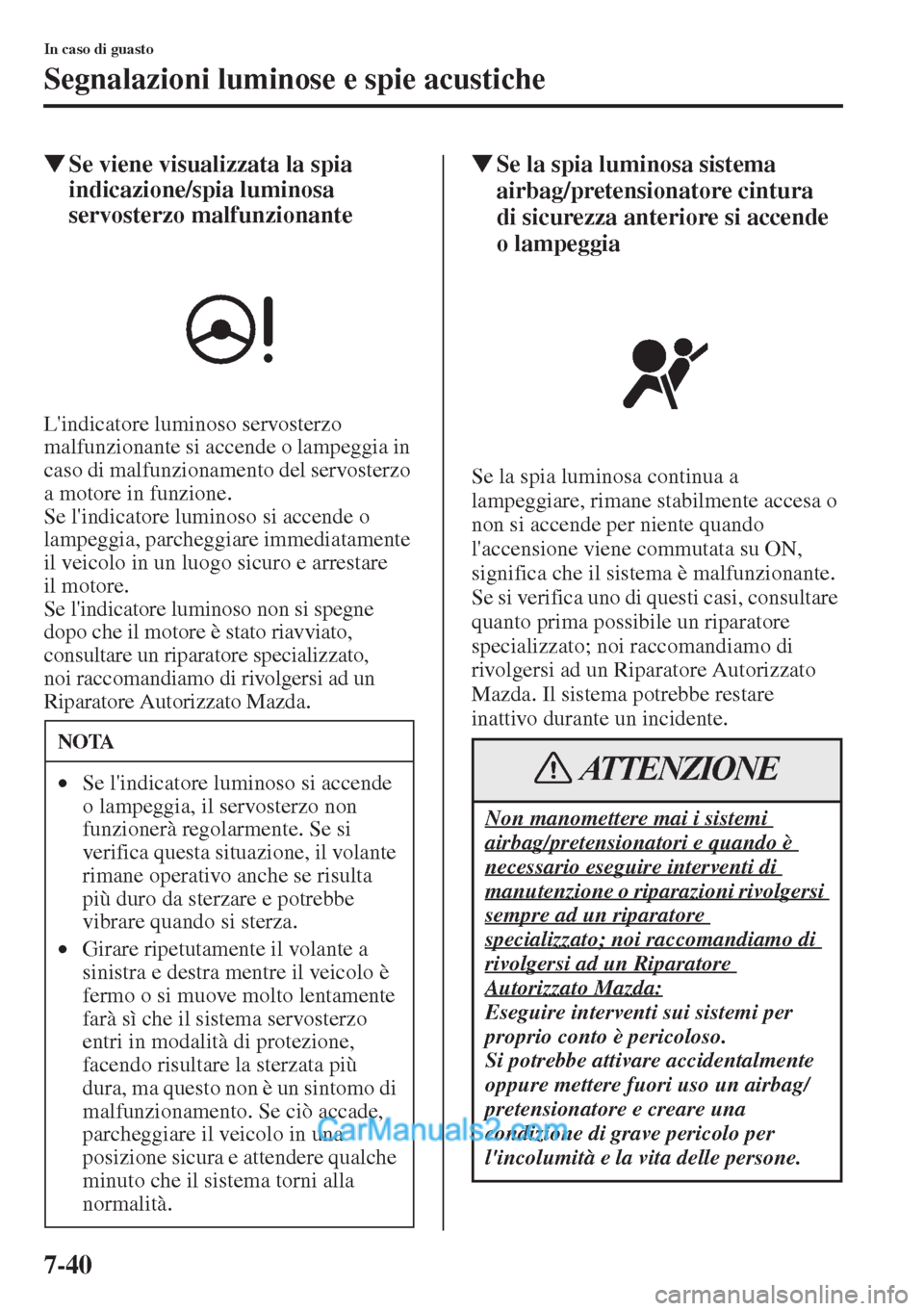

7-40
In caso di guasto
Segnalazioni luminose e spie acustiche
WSe viene visualizzata la spia
indicazione/spia luminosa
servosterzo malfunzionante
L'indicatore luminoso servosterzo
malfunzionante si accende o lampeggia in
caso di malfunzionamento del servosterzo
a motore in funzione.
Se l'indicatore luminoso si accende o
lampeggia, parcheggiare immediatamente
il veicolo in un luogo sicuro e arrestare
il motore.
Se l'indicatore luminoso non si spegne
dopo che il motore è stato riavviato,
consultare un riparatore specializzato,
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSe la spia luminosa sistema
airbag/pretensionatore cintura
disicurezza anteriore si accende
o lampeggia
Se la spia luminosa continua a
lampeggiare, rimane stabilmente accesa o
non si accende per niente quando
l'accensione viene commutata su ON,
significa che il sistema è malfunzionante.
Se si verifica uno di questi casi, consultare
quanto prima possibile un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda. Il sistema potrebbe restare
inattivo durante un incidente.
NOTA
•Se l'indicatore luminoso si accende
o lampeggia, il servosterzo non
funzionerà regolarmente. Se si
verifica questa situazione, il volante
rimane operativo anche se risulta
più duro da sterzare e potrebbe
vibrare quando si sterza.
•Girare ripetutamente il volante a
sinistra e destra mentre il veicolo è
fermo o si muove molto lentamente
farà sì che il sistema servosterzo
entri in modalità di protezione,
facendo risultare la sterzata più
dura, ma questo non è un sintomo di
malfunzionamento. Se ciò accade,
parcheggiare il veicolo in una
posizione sicura e attendere qualche
minuto che il sistema torni alla
normalità.
Non manomettere mai i sistemi
airbag/pretensionatori e quando è
necessario eseguire interventi di
manutenzione o riparazioni rivolgersi
sempre ad un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda:
Eseguire interventi sui sistemi per
proprio conto è pericoloso.
Si potrebbe attivare accidentalmente
oppure mettere fuori uso un airbag/
pretensionatore e creare una
condizione di grave pericolo per
l'incolumità e la vita delle persone.
ATTENZIONE
