2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

3-37
Prima di mettersi in marcia
Specchietti retrovisori
Funzione antiabbagliante
Specchietto retrovisore interno
antiabbagliamento manuale
Spingere in avanti la levetta antiabbaglia-
mento per la guida diurna. Tirarla indietro
per ridurre l’effetto abbagliante provo-
cato dai fari dei veicoli da dietro.
Specchietto retrovisore interno
antiabbagliamento automatico
Lo specchietto retrovisore interno
antiabbagliamento automatico riduce
automaticamente l’effetto abbagliante
provocato dai fari dei veicoli che seguono
quando l’accensione è commutata su ON.
Premere il pulsante ON/OFF per
annullare la funzione di antiabbagliamento
automatico. L’indicatore luminoso si
spegnerà.
Per riattivare la funzione di antiabbaglia-
mento automatico premere il pulsante
ON/OFF . L’indicatore luminoso si
accenderà.
Notte GiornoLevetta antiabbagliamento
Pulsante ON/OFF Indicatore luminoso
NOTA
Non usare detergente per vetri e non
appendere alcun oggetto nei pressi del
sensore luce. In caso contrario, si può
alterare la sensibilità del sensore luce
compromettendone il normale
funzionamento.
La funzione antiabbagliamento
automatico viene annullata quando
l’accensione è su ON e la leva del
cambio è in posizione di retromarcia (R).
Sensore luce

3-38
Prima di mettersi in marcia

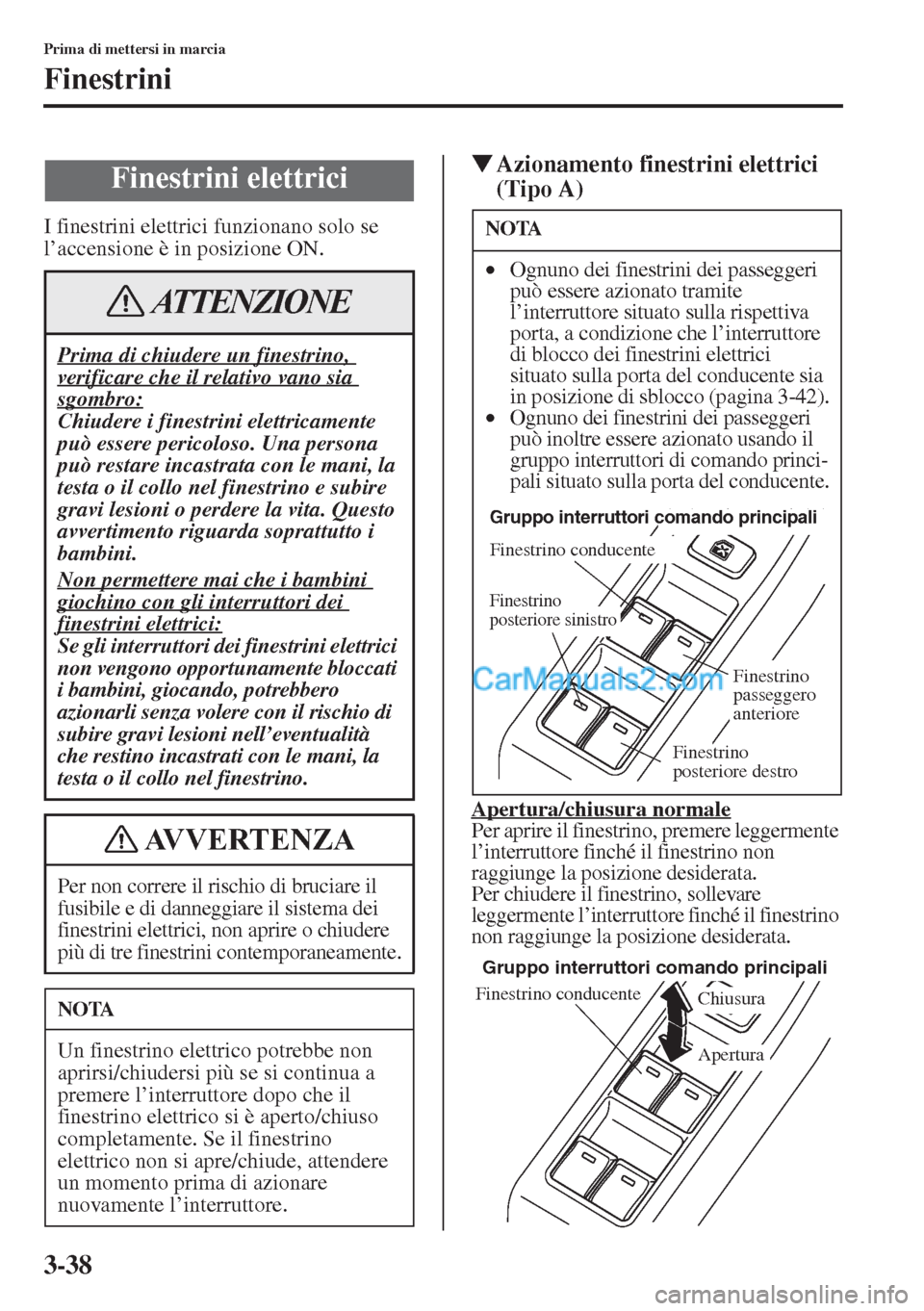

Finestrini
I finestrini elettrici funzionano solo se
l’accensione è in posizione ON.
WAzionamento finestrini elettrici
(Tipo A)
Apertura/chiusura normalePer aprire il finestrino, premere leggermente
l’interruttore finché il finestrino non
raggiunge la posizione desiderata.
Per chiudere il finestrino, sollevare
leggermente l’interruttore finché il finestrino
non raggiunge la posizione desiderata.
Finestrini elettrici
Prima di chiudere un finestrino,
verificare che il relativo vano sia sgombro:
Chiudere i finestrini elettricamente
può essere pericoloso. Una persona
può restare incastrata con le mani, la
testa o il collo nel finestrino e subire
gravi lesioni o perdere la vita. Questo
avvertimento riguarda soprattutto i
bambini.
Non permettere mai che i bambini
giochino con gli interruttori dei
finestrini elettrici:Se gli interruttori dei finestrini elettrici
non vengono opportunamente bloccati
i bambini, giocando, potrebbero
azionarli senza volere con il rischio di
subire gravi lesioni nell’eventualità
che restino incastrati con le mani, la
testa o il collo nel finestrino.
Per non correre il rischio di bruciare il
fusibile e di danneggiare il sistema dei
finestrini elettrici, non aprire o chiudere
più di tre finestrini contemporaneamente.
NOTA
Un finestrino elettrico potrebbe non
aprirsi/chiudersi più se si continua a
premere l’interruttore dopo che il
finestrino elettrico si è aperto/chiuso
completamente. Se il finestrino
elettrico non si apre/chiude, attendere
un momento prima di azionare
nuovamente l’interruttore.
ATTENZIONE
AVVERTENZA
NOTA
•Ognuno dei finestrini dei passeggeri
può essere azionato tramite
l’interruttore situato sulla rispettiva
porta, a condizione che l’interruttore
di blocco dei finestrini elettrici
situato sulla porta del conducente sia
in posizione di sblocco (pagina 3-42).
•Ognuno dei finestrini dei passeggeri
può inoltre essere azionato usando il
gruppo interruttori di comando princi-
pali situato sulla porta del conducente.
Finestrino
posteriore sinistro
Finestrino
posteriore destroFinestrino
passeggero
anteriore
Finestrino conducente
Gruppo interruttori comando principali
Finestrino conducente
Apertura Chiusura
Gruppo interruttori comando principali

3-39
Prima di mettersi in marcia
Finestrini

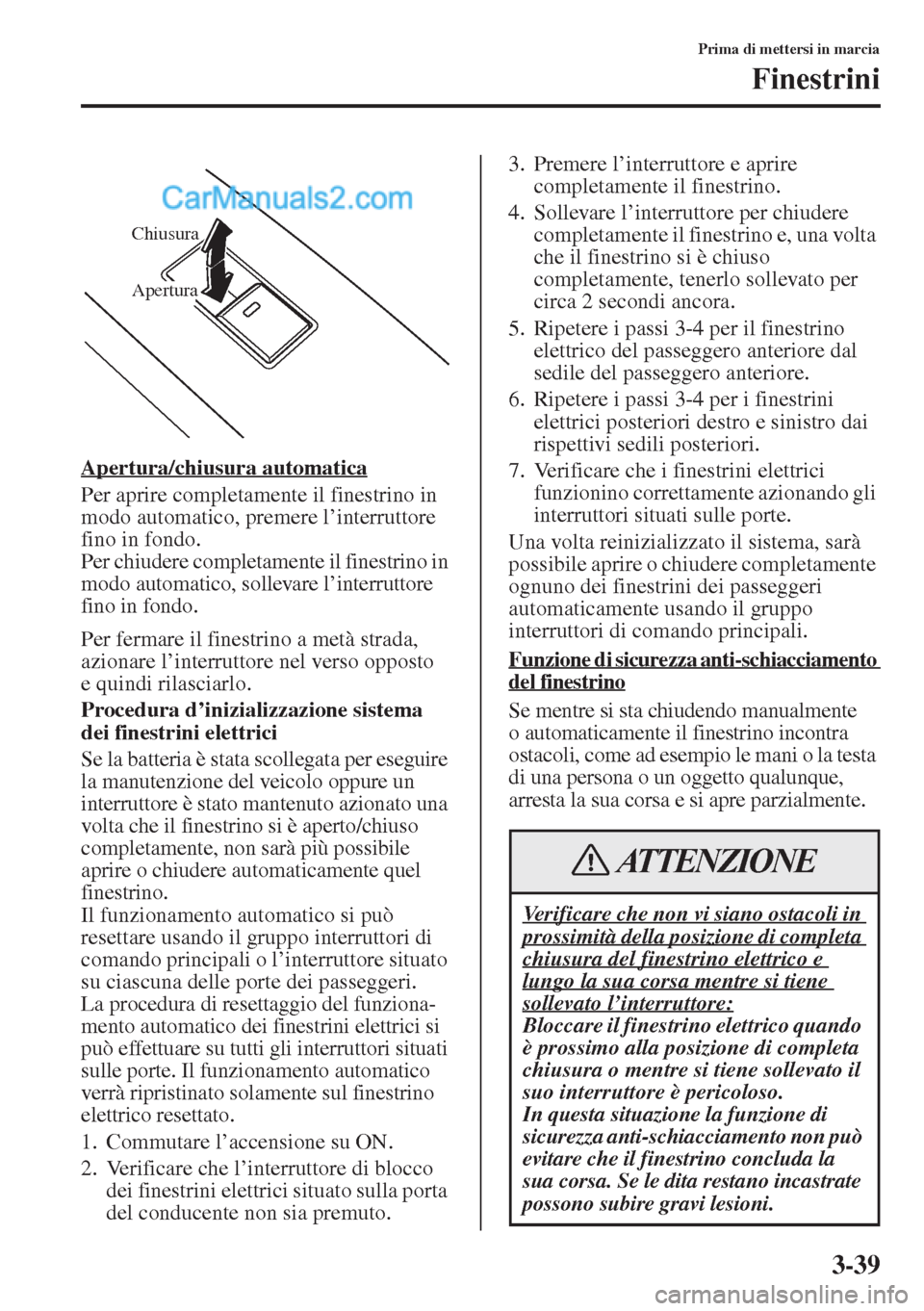

Apertura/chiusura automatica
Per aprire completamente il finestrino in
modo automatico, premere l’interruttore
fino in fondo.
Per chiudere completamente il finestrino in
modo automatico, sollevare l’interruttore
fino in fondo.
Per fermare il finestrino a metà strada,
azionare l’interruttore nel verso opposto
e quindi rilasciarlo.
Procedura d’inizializzazione sistema
dei finestrini elettrici
Se la batteria è stata scollegata per eseguire
la manutenzione del veicolo oppure un
interruttore è stato mantenuto azionato una
volta che il finestrino si è aperto/chiuso
completamente, non sarà più possibile
aprire o chiudere automaticamente quel
finestrino.
Il funzionamento automatico si può
resettare usando il gruppo interruttori di
comando principali o l’interruttore situato
su ciascuna delle porte dei passeggeri.
La procedura di resettaggio del funziona-
mento automatico dei finestrini elettrici si
può effettuare su tutti gli interruttori situati
sulle porte. Il funzionamento automatico
verrà ripristinato solamente sul finestrino
elettrico resettato.
1. Commutare l’accensione su ON.
2. Verificare che l’interruttore di blocco
dei finestrini elettrici situato sulla porta
del conducente non sia premuto.3. Premere l’interruttore e aprire
completamente il finestrino.
4. Sollevare l’interruttore per chiudere
completamente il finestrino e, una volta
che il finestrino si è chiuso
completamente, tenerlo sollevato per
circa 2 secondi ancora.
5. Ripetere i passi 3-4 per il finestrino
elettrico del passeggero anteriore dal
sedile del passeggero anteriore.
6. Ripetere i passi 3-4 per i finestrini
elettrici posteriori destro e sinistro dai
rispettivi sedili posteriori.
7. Verificare che i finestrini elettrici
funzionino correttamente azionando gli
interruttori situati sulle porte.
Una volta reinizializzato il sistema, sarà
possibile aprire o chiudere completamente
ognuno dei finestrini dei passeggeri
automaticamente usando il gruppo
interruttori di comando principali.
Funzione di sicurezza anti-schiacciamento
del finestrino
Se mentre si sta chiudendo manualmente
o automaticamente il finestrino incontra
ostacoli, come ad esempio le mani o la testa
di una persona o un oggetto qualunque,
arresta la sua corsa e si apre parzialmente.
Chiusura
Apertura
Verificare che non vi siano ostacoli in
prossimità della posizione di completa
chiusura del finestrino elettrico e
lungo la sua corsa mentre si tiene
sollevato l’interruttore:
Bloccare il finestrino elettrico quando
è prossimo alla posizione di completa
chiusura o mentre si tiene sollevato il
suo interruttore è pericoloso.
In questa situazione la funzione di
sicurezza anti-schiacciamento non può
evitare che il finestrino concluda la
sua corsa. Se le dita restano incastrate
possono subire gravi lesioni.
ATTENZIONE

3-40
Prima di mettersi in marcia
Finestrini

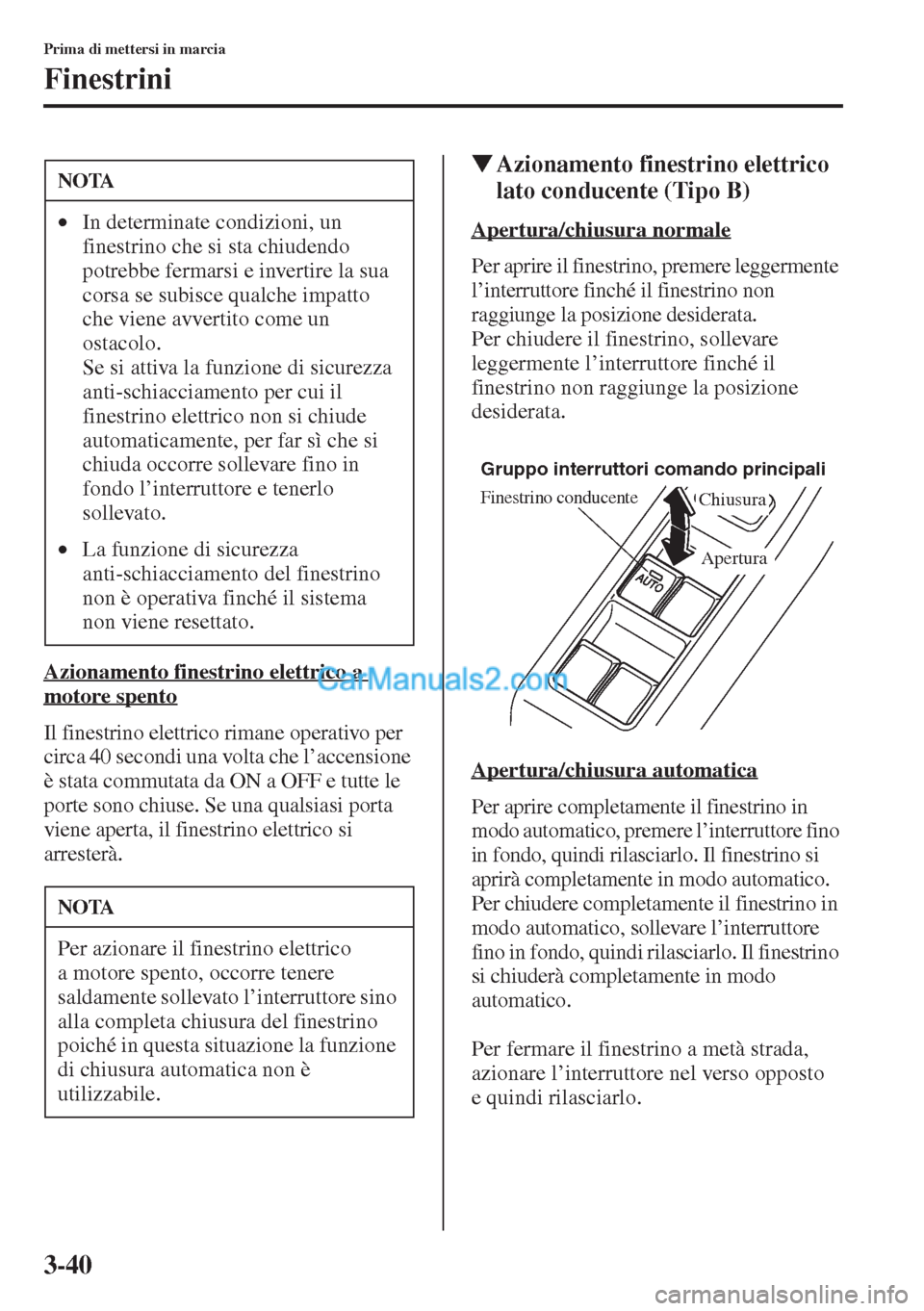

Azionamento finestrino elettrico a
motore spento
Il finestrino elettrico rimane operativo per
circa 40 secondi una volta che l’accensione
è stata commutata da ON a OFF e tutte le
porte sono chiuse. Se una qualsiasi porta
viene aperta, il finestrino elettrico si
arresterà.
WAzionamento finestrino elettrico
lato conducente (Tipo B)
Apertura/chiusura normale
Per aprire il finestrino, premere leggermente
l’interruttore finché il finestrino non
raggiunge la posizione desiderata.
Per chiudere il finestrino, sollevare
leggermente l’interruttore finché il
finestrino non raggiunge la posizione
desiderata.
Apertura/chiusura automatica
Per aprire completamente il finestrino in
modo automatico, premere l’interruttore fino
in fondo, quindi rilasciarlo. Il finestrino si
aprirà completamente in modo automatico.
Per chiudere completamente il finestrino in
modo automatico, sollevare l’interruttore
fino in fondo, quindi rilasciarlo. Il finestrino
si chiuderà completamente in modo
automatico.
Per fermare il finestrino a metà strada,
azionare l’interruttore nel verso opposto
e quindi rilasciarlo.
NOTA
•In determinate condizioni, un
finestrino che si sta chiudendo
potrebbe fermarsi e invertire la sua
corsa se subisce qualche impatto
che viene avvertito come un
ostacolo.
Se si attiva la funzione di sicurezza
anti-schiacciamento per cui il
finestrino elettrico non si chiude
automaticamente, per far sì che si
chiuda occorre sollevare fino in
fondo l’interruttore e tenerlo
sollevato.
•La funzione di sicurezza
anti-schiacciamento del finestrino
non è operativa finché il sistema
non viene resettato.
NOTA
Per azionare il finestrino elettrico
a motore spento, occorre tenere
saldamente sollevato l’interruttore sino
alla completa chiusura del finestrino
poiché in questa situazione la funzione
di chiusura automatica non è
utilizzabile.
Finestrino conducente
Apertura Chiusura Gruppo interruttori comando principali

3-41
Prima di mettersi in marcia
Finestrini
Procedura d’inizializzazione sistema
dei finestrini elettrici
Se la batteria è stata scollegata per eseguire
la manutenzione del veicolo oppure un
interruttore è stato mantenuto azionato una
volta che il finestrino si è aperto/chiuso
completamente, non sarà più possibile
aprire o chiudere automaticamente quel
finestrino.
Il funzionamento automatico verrà
ripristinato solamente sul finestrino
elettrico resettato.
1. Commutare l’accensione su ON.
2. Verificare che l’interruttore di blocco
dei finestrini elettrici situato sulla porta
del conducente non sia premuto.
3. Premere l’interruttore e aprire
completamente il finestrino.
4. Sollevare l’interruttore per chiudere
completamente il finestrino e, una
volta che il finestrino si è chiuso
completamente, tenerlo sollevato per
circa 2 secondi ancora.
Funzione di sicurezza anti-schiacciamento
del finestrino
Se mentre si sta chiudendo automaticamente
il finestrino incontra ostacoli, come ad
esempio le mani o la testa di una persona
o un oggetto qualunque, arresta la sua corsa
e si apre parzialmente.
Azionamento finestrino elettrico a
motore spento
Il finestrino elettrico rimane operativo per
circa 40 secondi una volta che l’accensione
è stata commutata da ON a OFF e tutte le
porte sono chiuse. Se una qualsiasi porta
viene aperta, il finestrino elettrico si
arresterà.
Verificare che non vi siano ostacoli in
prossimità della posizione di completa
chiusura del finestrino elettrico e
lungo la sua corsa mentre si tiene
sollevato l’interruttore:
Ostruire il finestrino elettrico quando
è prossimo alla posizione di completa
chiusura o mentre si tiene sollevato il
suo interruttore è pericoloso.
In questa situazione la funzione di
sicurezza anti-schiacciamento non può
evitare che il finestrino concluda la
sua corsa. Se le dita restano incastrate
possono subire gravi lesioni.
NOTA
•In determinate condizioni, un
finestrino che si sta chiudendo
potrebbe fermarsi e invertire la sua
corsa se subisce qualche impatto
che viene avvertito come un
ostacolo.
Se si attiva la funzione di sicurezza
anti-schiacciamento per cui il
finestrino elettrico non si chiude
automaticamente, per far sì che si
chiuda occorre sollevare
l’interruttore e tenerlo sollevato.
•La funzione di sicurezza anti-
schiacciamento del finestrino non è
operativa finché il sistema non
viene resettato.
ATTENZIONE

3-42
Prima di mettersi in marcia
Finestrini
WAzionamento finestrini elettrici

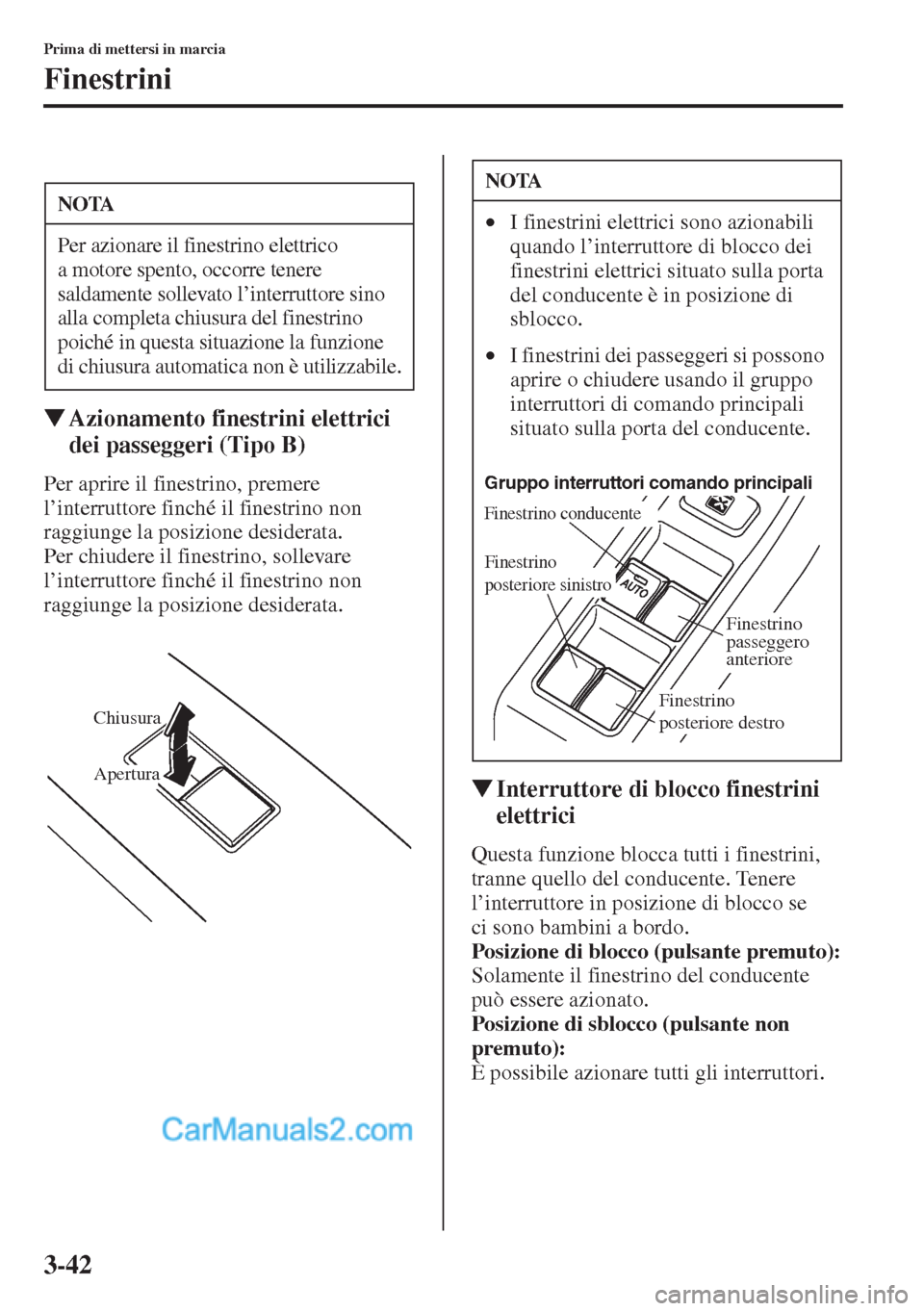

dei passeggeri (Tipo B)
Per aprire il finestrino, premere
l’interruttore finché il finestrino non
raggiunge la posizione desiderata.
Per chiudere il finestrino, sollevare
l’interruttore finché il finestrino non
raggiunge la posizione desiderata.
WInterruttore di blocco finestrini
elettrici
Questa funzione blocca tutti i finestrini,
tranne quello del conducente. Tenere
l’interruttore in posizione di blocco se
ci sono bambini a bordo.
Posizione di blocco (pulsante premuto):
Solamente il finestrino del conducente
può essere azionato.
Posizione di sblocco (pulsante non
premuto):
È possibile azionare tutti gli interruttori.
NOTA
Per azionare il finestrino elettrico
a motore spento, occorre tenere
saldamente sollevato l’interruttore sino
alla completa chiusura del finestrino
poiché in questa situazione la funzione
di chiusura automatica non è utilizzabile.
Chiusura
Apertura
NOTA
•I finestrini elettrici sono azionabili
quando l’interruttore di blocco dei
finestrini elettrici situato sulla porta
del conducente è in posizione di
sblocco.
•I finestrini dei passeggeri si possono
aprire o chiudere usando il gruppo
interruttori di comando principali
situato sulla porta del conducente.
Finestrino
posteriore sinistro
Finestrino
posteriore destroFinestrino
passeggero
anteriore
Finestrino conducenteGruppo interruttori comando principali

3-43
Prima di mettersi in marcia
Finestrini

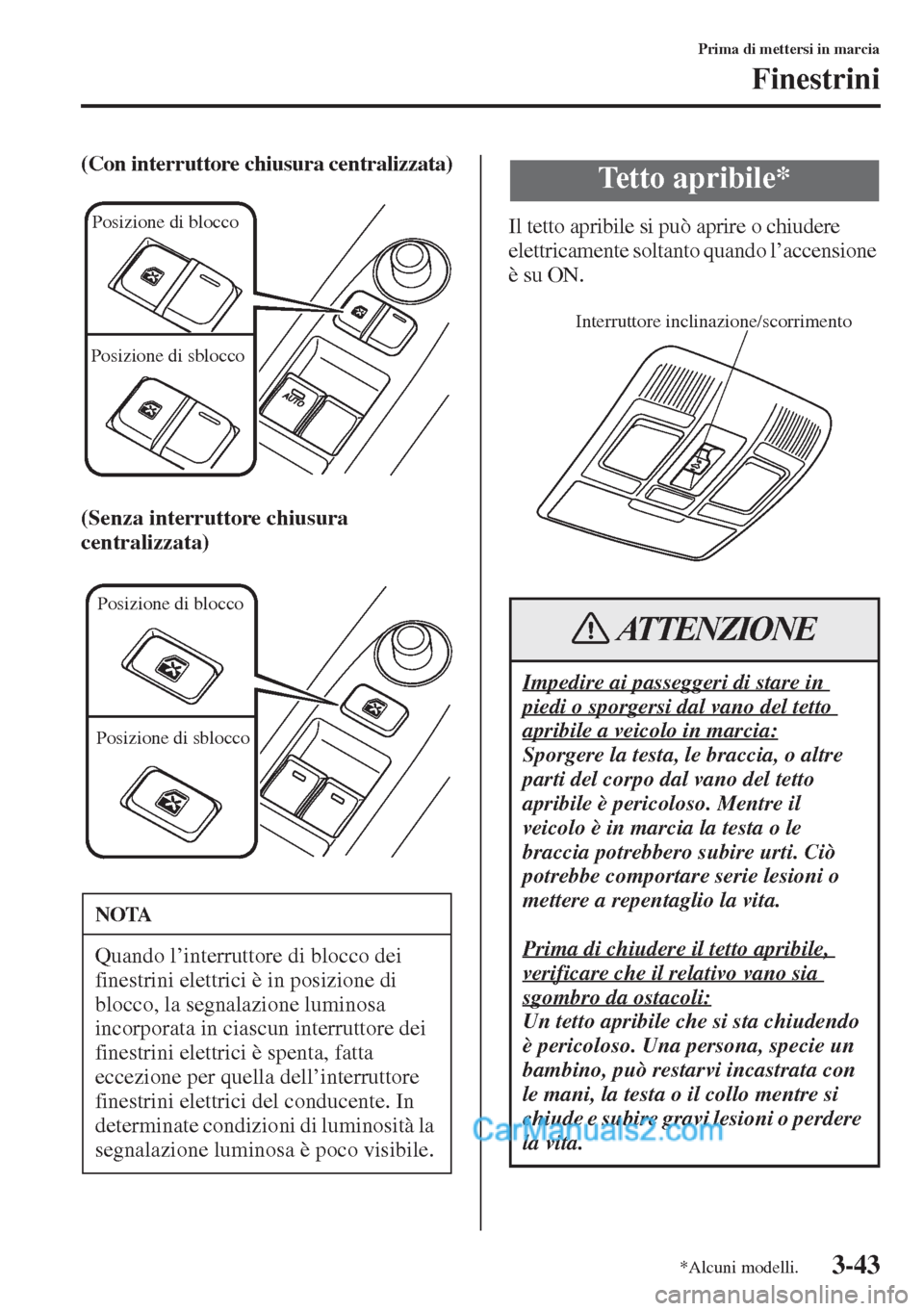

(Con interruttore chiusura centralizzata)
(Senza interruttore chiusura
centralizzata)
Il tetto apribile si può aprire o chiudere
elettricamente soltanto quando l’accensione
è su ON.
NOTA
Quando l’interruttore di blocco dei
finestrini elettrici è in posizione di
blocco, la segnalazione luminosa
incorporata in ciascun interruttore dei
finestrini elettrici è spenta, fatta
eccezione per quella dell’interruttore
finestrini elettrici del conducente. In
determinate condizioni di luminosità la
segnalazione luminosa è poco visibile.
Posizione di blocco
Posizione di sblocco
Posizione di blocco
Posizione di sblocco
Tetto apribile*
Impedire ai passeggeri di stare in
piedi o sporgersi dal vano del tetto
apribile a veicolo in marcia:
Sporgere la testa, le braccia, o altre
parti del corpo dal vano del tetto
apribile è pericoloso. Mentre il
veicolo è in marcia la testa o le
braccia potrebbero subire urti. Ciò
potrebbe comportare serie lesioni o
mettere a repentaglio la vita.
Prima di chiudere il tetto apribile,
verificare che il relativo vano sia
sgombro da ostacoli:
Un tetto apribile che si sta chiudendo
è pericoloso. Una persona, specie un
bambino, può restarvi incastrata con
le mani, la testa o il collo mentre si
chiude e subire gravi lesioni o perdere
la vita.
Interruttore inclinazione/scorrimento
ATTENZIONE
*Alcuni modelli.

3-44
Prima di mettersi in marcia
Finestrini

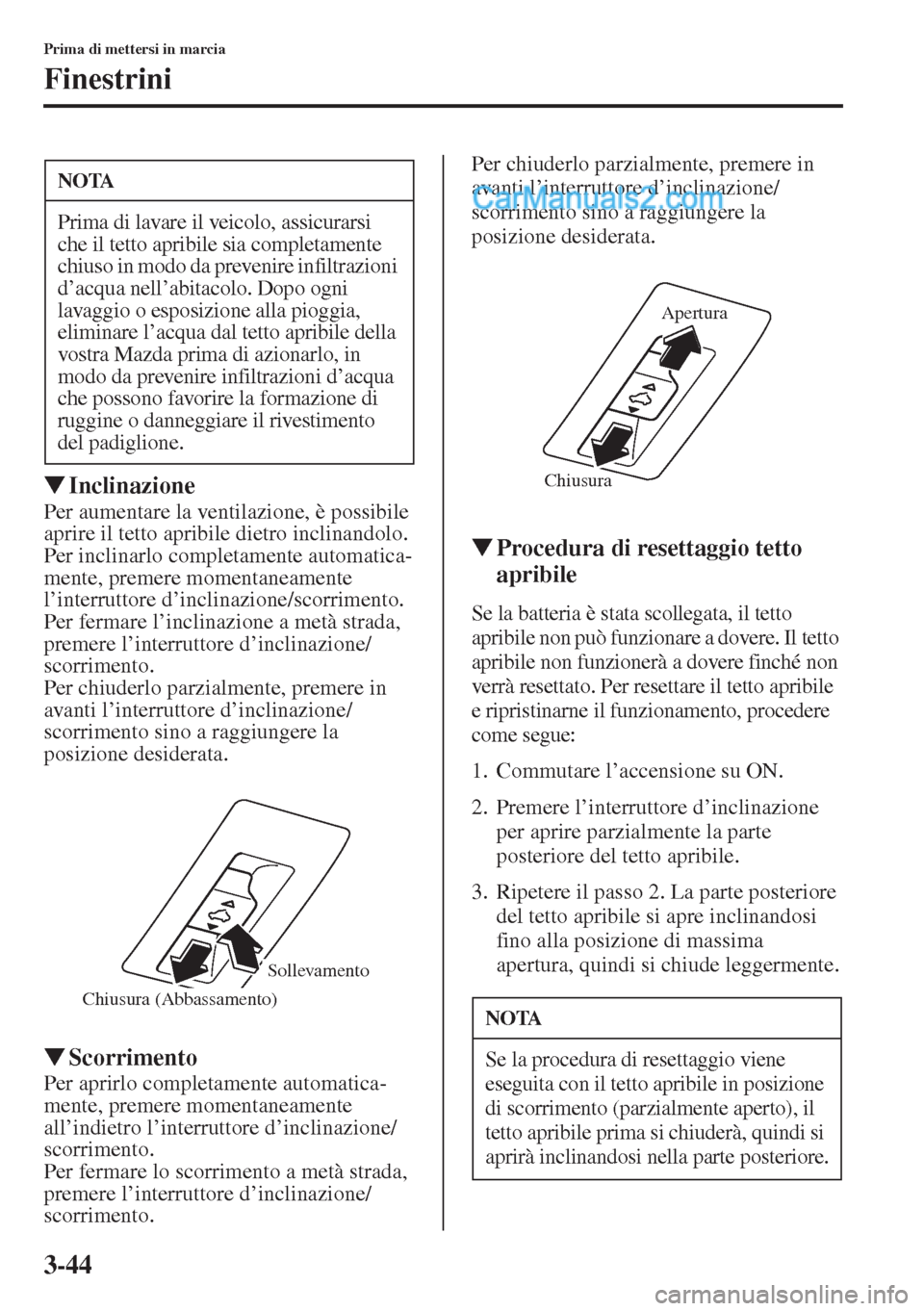

WInclinazione
Per aumentare la ventilazione, è possibile
aprire il tetto apribile dietro inclinandolo.
Per inclinarlo completamente automatica-
mente, premere momentaneamente
l’interruttore d’inclinazione/scorrimento.
Per fermare l’inclinazione a metà strada,
premere l’interruttore d’inclinazione/
scorrimento.
Per chiuderlo parzialmente, premere in
avanti l’interruttore d’inclinazione/
scorrimento sino a raggiungere la
posizione desiderata.
WScorrimento
Per aprirlo completamente automatica-
mente, premere momentaneamente
all’indietro l’interruttore d’inclinazione/
scorrimento.
Per fermare lo scorrimento a metà strada,
premere l’interruttore d’inclinazione/
scorrimento.Per chiuderlo parzialmente, premere in
avanti l’interruttore d’inclinazione/
scorrimento sino a raggiungere la
posizione desiderata.
WProcedura di resettaggio tetto
apribile
Se la batteria è stata scollegata, il tetto
apribile non può funzionare a dovere. Il tetto
apribile non funzionerà a dovere finché non
verrà resettato. Per resettare il tetto apribile
e ripristinarne il funzionamento, procedere
come segue:
1. Commutare l’accensione su ON.
2. Premere l’interruttore d’inclinazione
per aprire parzialmente la parte
posteriore del tetto apribile.
3. Ripetere il passo 2. La parte posteriore
del tetto apribile si apre inclinandosi
fino alla posizione di massima
apertura, quindi si chiude leggermente.
NOTA
Prima di lavare il veicolo, assicurarsi
che il tetto apribile sia completamente
chiuso in modo da prevenire infiltrazioni
d’acqua nell’abitacolo. Dopo ogni
lavaggio o esposizione alla pioggia,
eliminare l’acqua dal tetto apribile della
vostra Mazda prima di azionarlo, in
modo da prevenire infiltrazioni d’acqua
che possono favorire la formazione di
ruggine o danneggiare il rivestimento
del padiglione.
Chiusura (Abbassamento)
Sollevamento
NOTA
Se la procedura di resettaggio viene
eseguita con il tetto apribile in posizione
di scorrimento (parzialmente aperto), il
tetto apribile prima si chiuderà, quindi si
aprirà inclinandosi nella parte posteriore.
ChiusuraApertura
