2015 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

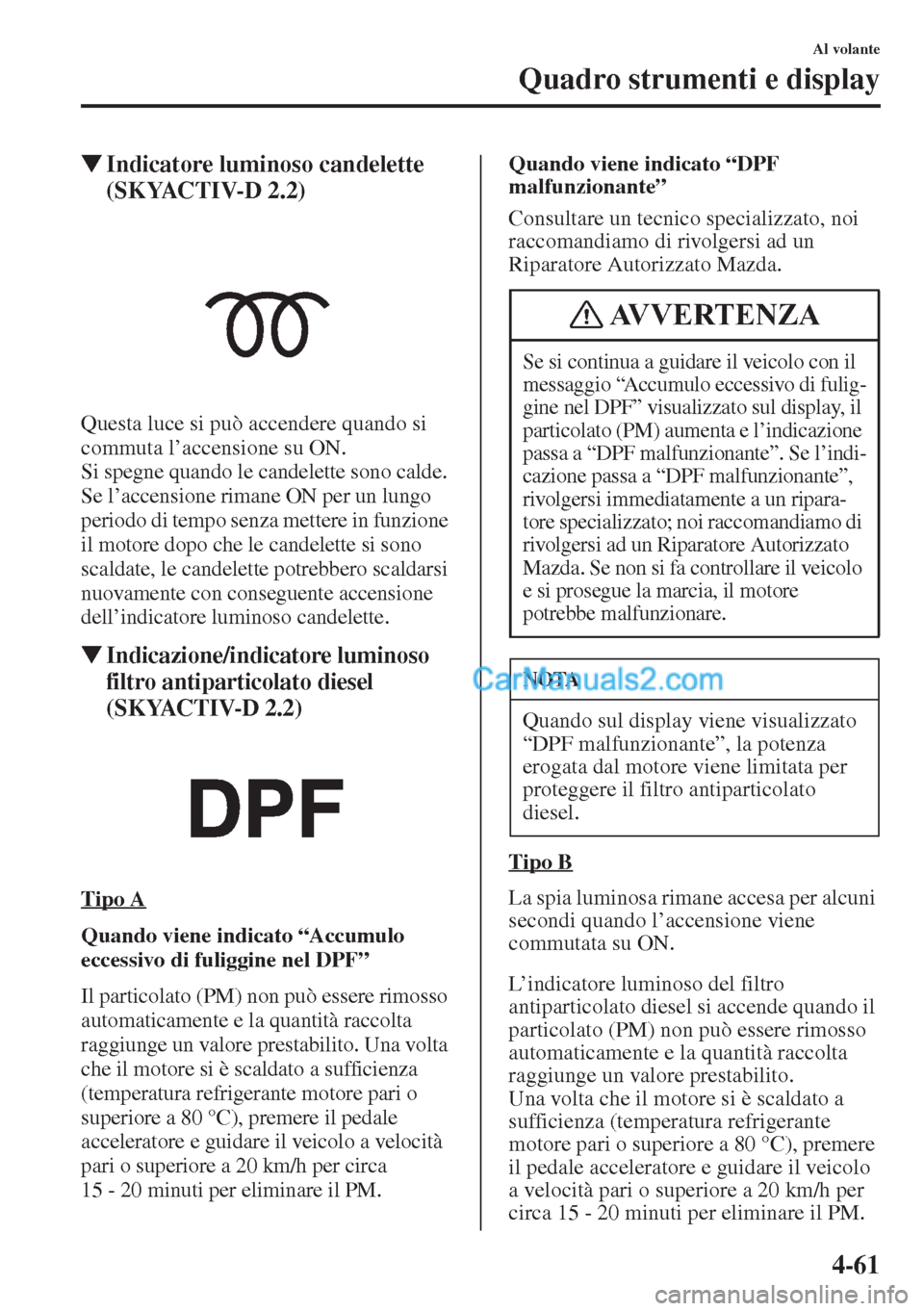

4-61
Al volante
Quadro strumenti e display
WIndicatore luminoso candelette
(SKYACTIV-D 2.2)
Questa luce si può accendere quando si
commuta l’accensione su ON.
Si spegne quando le candelette sono calde.
Se l’accensione rimane ON per un lungo
periodo di tempo senza mettere in funzione
il motore dopo che le candelette si sono
scaldate, le candelette potrebbero scaldarsi
nuovamente con conseguente accensione
dell’indicatore luminoso candelette.
WIndicazione/indicatore luminoso
filtro antiparticolato diesel
(SKYACTIV-D 2.2)
Tipo A
Quando viene indicato “Accumulo
eccessivo di fuliggine nel DPF”
Il particolato (PM) non può essere rimosso
automaticamente e la quantità raccolta
raggiunge un valore prestabilito. Una volta
che il motore si è scaldato a sufficienza
(temperatura refrigerante motore pari o
superiore a 80 °C), premere il pedale
acceleratore e guidare il veicolo a velocità
pari o superiore a 20 km/h per circa
15 - 20 minuti per eliminare il PM.Quando viene indicato “DPF
malfunzionante”
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Tipo B
La spia luminosa rimane accesa per alcuni
secondi quando l’accensione viene
commutata su ON.
L’indicatore luminoso del filtro
antiparticolato diesel si accende quando il
particolato (PM) non può essere rimosso
automaticamente e la quantità raccolta
raggiunge un valore prestabilito.
Una volta che il motore si è scaldato a
sufficienza (temperatura refrigerante
motore pari o superiore a 80 °C), premere
il pedale acceleratore e guidare il veicolo
a velocità pari o superiore a 20 km/h per
circa 15 - 20 minuti per eliminare il PM.
Se si continua a guidare il veicolo con il
messaggio “Accumulo eccessivo di fulig-
gine nel DPF” visualizzato sul display, il
particolato (PM) aumenta e l’indicazione
passa a “DPF malfunzionante”. Se l’indi-
cazione passa a “DPF malfunzionante”,
rivolgersi immediatamente a un ripara-
tore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda. Se non si fa controllare il veicolo
e si prosegue la marcia, il motore
potrebbe malfunzionare.
NOTA
Quando sul display viene visualizzato
“DPF malfunzionante”, la potenza
erogata dal motore viene limitata per
proteggere il filtro antiparticolato
diesel.
AVVERTENZA

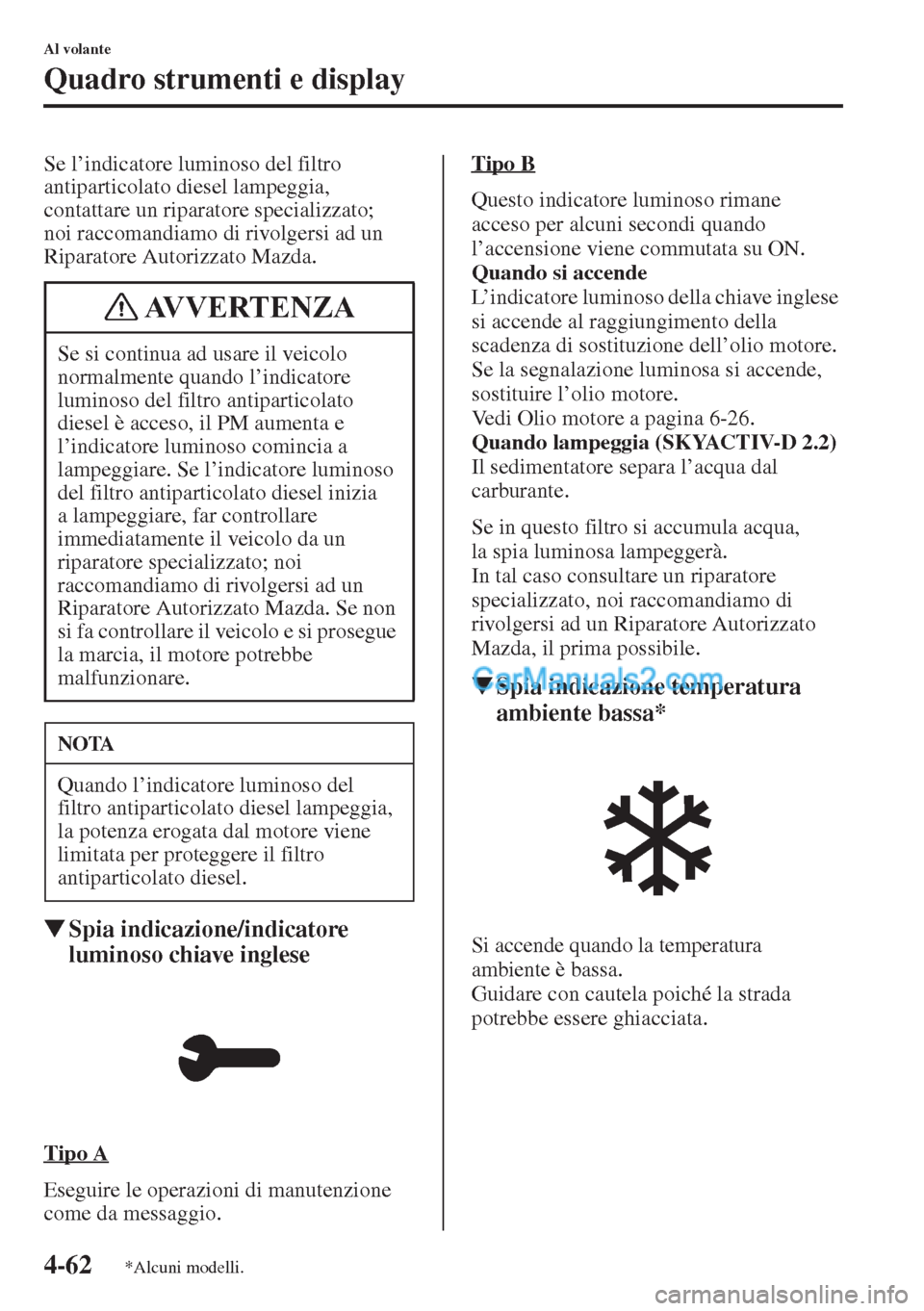

4-62
Al volante
Quadro strumenti e display
Se l’indicatore luminoso del filtro
antiparticolato diesel lampeggia,
contattare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSpia indicazione/indicatore
luminoso chiave inglese
Tipo A
Eseguire le operazioni di manutenzione
come da messaggio.Tipo B
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
Quando si accende
L’indicatore luminoso della chiave inglese
si accende al raggiungimento della
scadenza di sostituzione dell’olio motore.
Se la segnalazione luminosa si accende,
sostituire l’olio motore.
Vedi Olio motore a pagina 6-26.
Quando lampeggia (SKYACTIV-D 2.2)
Il sedimentatore separa l’acqua dal
carburante.
Se in questo filtro si accumula acqua,
la spia luminosa lampeggerà.
In tal caso consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, il prima possibile.
WSpia indicazione temperatura
ambiente bassa*
Si accende quando la temperatura
ambiente è bassa.
Guidare con cautela poiché la strada
potrebbe essere ghiacciata. Se si continua ad usare il veicolo
normalmente quando l’indicatore
luminoso del filtro antiparticolato
diesel è acceso, il PM aumenta e
l’indicatore luminoso comincia a
lampeggiare. Se l’indicatore luminoso
del filtro antiparticolato diesel inizia
a lampeggiare, far controllare
immediatamente il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Se non
si fa controllare il veicolo e si prosegue
la marcia, il motore potrebbe
malfunzionare.
NOTA
Quando l’indicatore luminoso del
filtro antiparticolato diesel lampeggia,
la potenza erogata dal motore viene
limitata per proteggere il filtro
antiparticolato diesel.
AVVERTENZA
*Alcuni modelli.

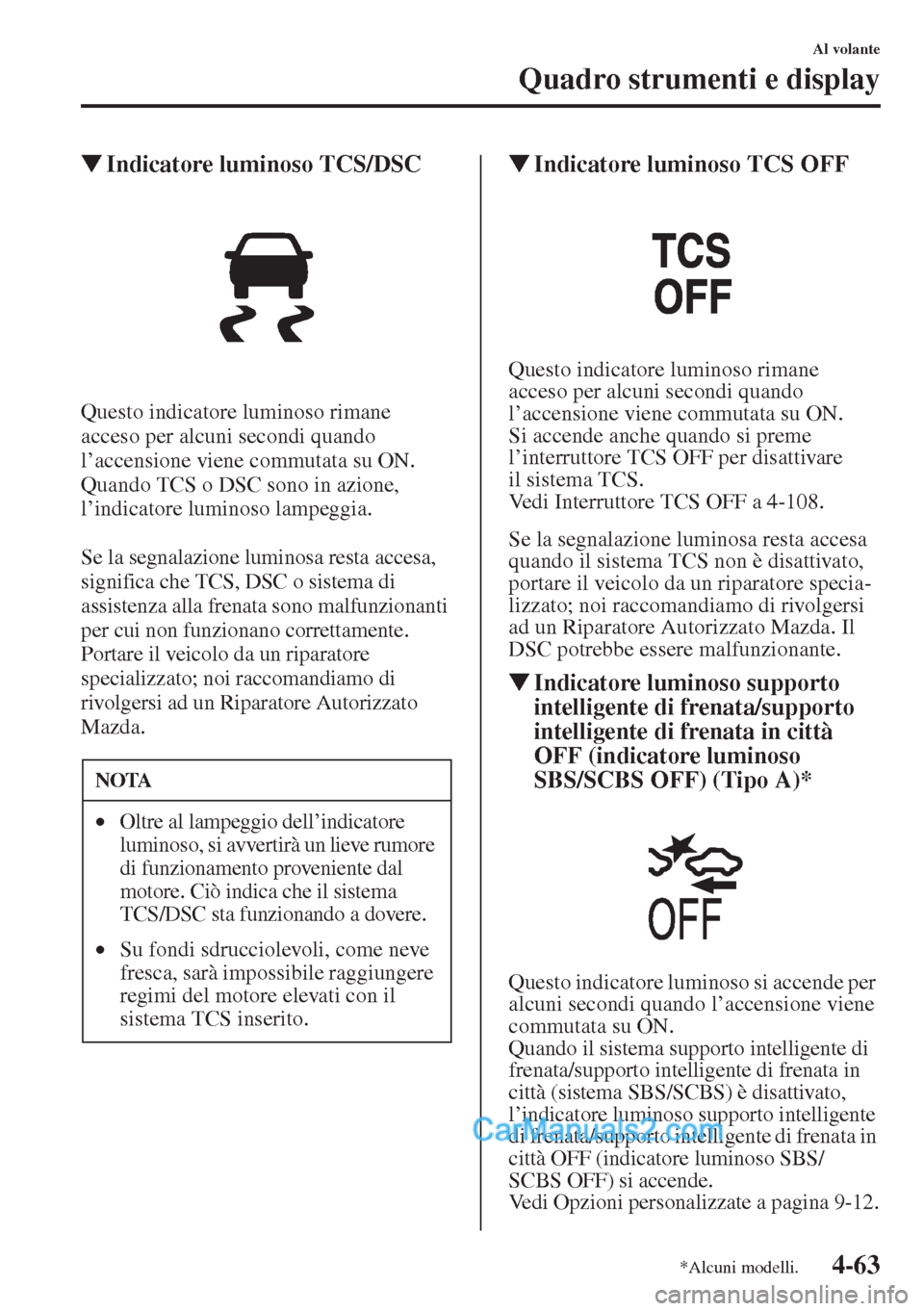

4-63
Al volante
Quadro strumenti e display
WIndicatore luminoso TCS/DSC
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
Quando TCS o DSC sono in azione,
l’indicatore luminoso lampeggia.
Se la segnalazione luminosa resta accesa,
significa che TCS, DSC o sistema di
assistenza alla frenata sono malfunzionanti
per cui non funzionano correttamente.
Portare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
WIndicatore luminoso TCS OFF
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
Si accende anche quando si preme
l’interruttore TCS OFF per disattivare
il sistema TCS.
Vedi Interruttore TCS OFF a 4-108.
Se la segnalazione luminosa resta accesa
quando il sistema TCS non è disattivato,
portare il veicolo da un riparatore specia-
lizzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda. Il
DSC potrebbe essere malfunzionante.
WIndicatore luminoso supporto
intelligente di frenata/supporto
intelligente di frenata in città
OFF (indicatore luminoso
SBS/SCBS OFF) (Tipo A)*
Questo indicatore luminoso si accende per
alcuni secondi quando l’accensione viene
commutata su ON.
Quando il sistema supporto intelligente di
frenata/supporto intelligente di frenata in
città (sistema SBS/SCBS) è disattivato,
l’indicatore luminoso supporto intelligente
di frenata/supporto intelligente di frenata in
città OFF (indicatore luminoso SBS/
SCBS OFF) si accende.
Vedi Opzioni personalizzate a pagina9-12.
NOTA
•Oltre al lampeggio dell’indicatore
luminoso, si avvertirà un lieve rumore
di funzionamento proveniente dal
motore. Ciò indica che il sistema
TCS/DSC sta funzionando a dovere.
•Su fondi sdrucciolevoli, come neve
fresca, sarà impossibile raggiungere
regimi del motore elevati con il
sistema TCS inserito.
*Alcuni modelli.

4-64
Al volante
Quadro strumenti e display
WSpia indicazione supporto
intelligente di frenata in città
(spia indicazione SCBS) (Tipo A)*
L’indicazione viene visualizzata nel
display multinformazioni mentre è
operante il freno SCBS o l’assistente di
frenata (assistente di frenata SCBS).
WIndicazione i-ELOOP (Tipo A)*
Se il motore viene avviato dopo che
il veicolo è rimasto fermo per un
lungo periodo di tempo, sul display
potrebbe essere visualizzato il messaggio
“i-ELOOP in carica”. Lasciare il motore
al regime minimo e attendere fino a
quando il messaggio non scompare.
WIndicatore luminoso temperatura
refrigerante motore bassa (Blu)
L’indicatore luminoso si accende quando
la temperatura refrigerante motore è
bassa e si spegne una volta che il motore
si è scaldato.
Se l’indicatore luminoso di temperatura
refrigerante motore bassa resta acceso dopo
che il motore si è scaldato sufficientemente,
significa che il sensore di temperatura è
malfunzionante. Consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
WIndicazione posizione cambio
La posizione del selettore viene indicata
quando l’accensione è commutata su ON.NOTA
Se si guida il veicolo mentre è
visualizzato il messaggio, viene emessa
una segnalazione acustica. Se si sterza
il volante mentre è visualizzato il
messaggio, lo sterzo risulterà più duro
del normale, ma questo non è un
sintomo anomalo. Arrestare il veicolo
in un luogo sicuro tenendo il motore in
funzione e non tentare di sterzare il
volante. Il funzionamento dello sterzo
tornerà normale una volta che il
messaggio non è più visualizzato.
i-ELOOP
NOTA
(Alcuni modelli)
Se si esegue una delle azioni indicate
di seguito, la posizione del selettore
viene visualizzata per 5 minuti anche
se il commutatore di avviamento è in
posizione diversa da ON.
•L’accensione viene commutata OFF.
•La porta del conducente viene aperta.
*Alcuni modelli.

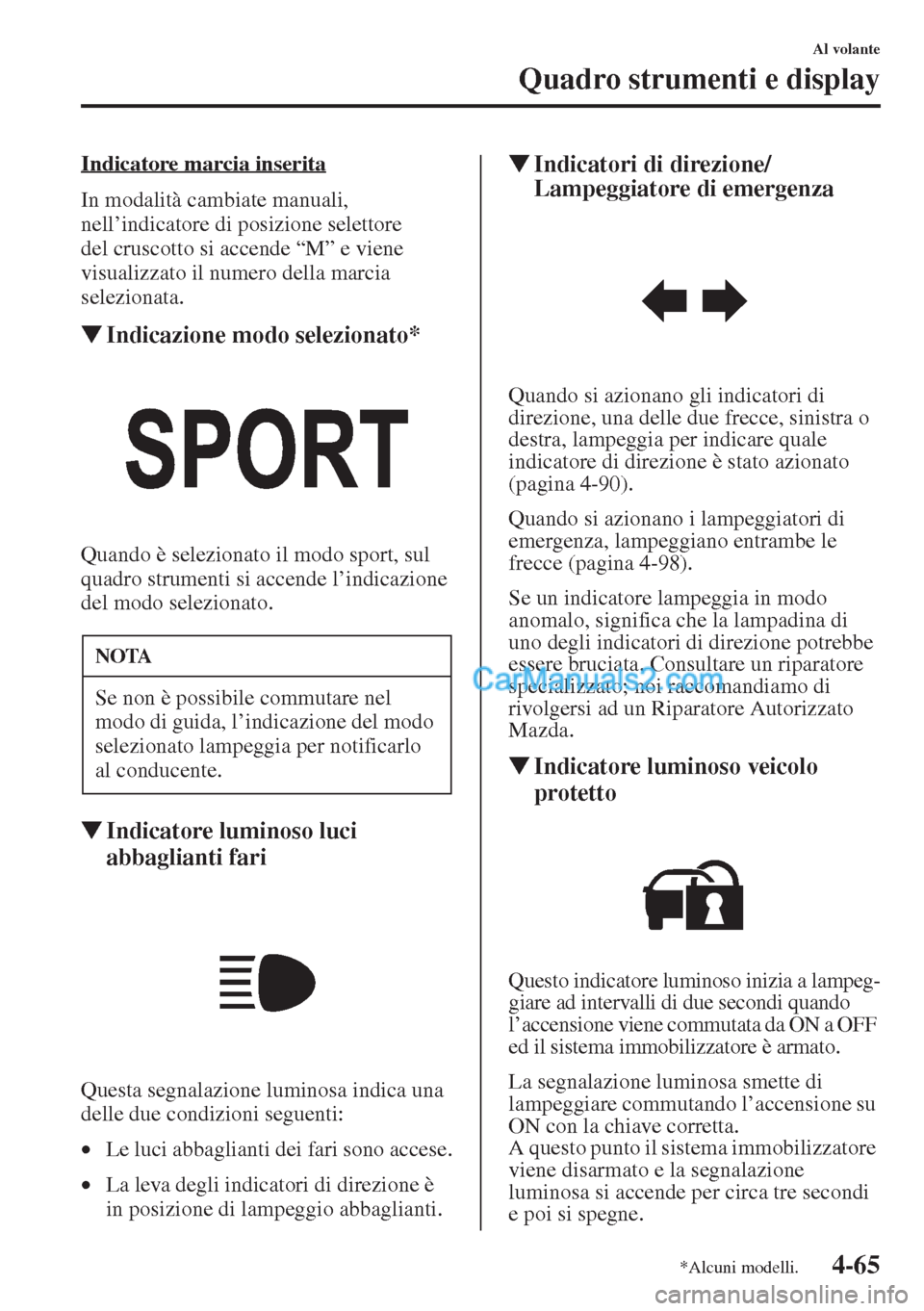

4-65
Al volante
Quadro strumenti e display
Indicatore marcia inserita
In modalità cambiate manuali,
nell’indicatore di posizione selettore
del cruscotto si accende “M” e viene
visualizzato il numero della marcia
selezionata.
WIndicazione modo selezionato*
Quando è selezionato il modo sport, sul
quadro strumenti si accende l’indicazione
del modo selezionato.
WIndicatore luminoso luci
abbaglianti fari
Questa segnalazione luminosa indica una
delle due condizioni seguenti:
•Le luci abbaglianti dei fari sono accese.
•La leva degli indicatori di direzione è
in posizione di lampeggio abbaglianti.
WIndicatori di direzione/
Lampeggiatore di emergenza
Quando si azionano gli indicatori di
direzione, una delle due frecce, sinistra o
destra, lampeggia per indicare quale
indicatore di direzione è stato azionato
(pagina 4-90).
Quando si azionano i lampeggiatori di
emergenza, lampeggiano entrambe le
frecce (pagina 4-98).
Se un indicatore lampeggia in modo
anomalo, significa che la lampadina di
uno degli indicatori di direzione potrebbe
essere bruciata. Consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
WIndicatore luminoso veicolo
protetto
Questo indicatore luminoso inizia a lampeg-
giare ad intervalli di due secondi quando
l’accensione viene commutata da ON a OFF
ed il sistema immobilizzatore è armato.
La segnalazione luminosa smette di
lampeggiare commutando l’accensione su
ON con la chiave corretta.
A questo punto il sistema immobilizzatore
viene disarmato e la segnalazione
luminosa si accende per circa tre secondi
e poi si spegne.
NOTA
Se non è possibile commutare nel
modo di guida, l’indicazione del modo
selezionato lampeggia per notificarlo
al conducente.
*Alcuni modelli.

4-66
Al volante
Quadro strumenti e display
Se il motore non va in moto usando la
corretta chiave e l’indicatore luminoso di
veicolo protetto resta acceso o lampeggia,
significa che il sistema è malfunzionante.
Rivolgersi ad un Riparatore Autorizzato
Mazda.
WSpia luminosa (Ambra)/
Indicatore luminoso (Verde)
regolatore di velocità con sensore
radar Mazda (MRCC) (Tipo A)*
Spia luminosa (Ambra) regolatore
di velocità con sensore radar
Mazda (MRCC)
Acceso
La spia luminosa si accende quando
l’accensione viene commutata su ON
e si spegne dopo qualche secondo.
La spia luminosa si accende se si verifica
un malfunzionamento nel sistema
regolatore di velocità con sensore radar
Mazda (sistema MRCC) mentre il
suddetto sistema è attivato. Far controllare
il veicolo da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Indicatore luminoso (Verde) regolatore
di velocità con sensore radar Mazda
(sistema MRCC)
Acceso
Si accende quando viene impostata la
velocità attraverso il sistema regolatore di
velocità con sensore radar Mazda
(sistema MRCC).
WIndicatore luminoso principale
regolatore automatico di velocità
(Ambra)/Indicatore luminoso
regolatore automatico di velocità
inserito (Verde)*
L’indicatore luminoso ha due colori.
Indicatore luminoso principale regolatore
automatico di velocità (ambra)
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
L’indicatore luminoso si illumina di
colore ambra quando il regolatore
automatico di velocità è attivato.
Indicatore luminoso regolatore
automatico di velocità inserito (verde)
L’indicatore luminoso si accende di luce
verde quando viene impostata la
regolazione automatica della velocità.
*Alcuni modelli.

4-67
Al volante
Quadro strumenti e display
WIndicazione/Indicatore luminoso
monitoraggio punto cieco OFF
(indicatore luminoso BSM OFF)*
Tipo A
L’indicazione monitoraggio punto cieco OFF
(indicazione BSM OFF) si accende quando si
preme l’interruttore monitoraggio punto cieco
(interruttore BSM) per disattivare i sistemi
monitoraggio punto cieco (BSM) e avviso
traffico posteriore in uscita da parcheggio
(RCTA).
Se l’indicazione rimane visualizzata anche se
è stato azionato l’interruttore monitoraggio
punto cieco (interruttore BSM), essa indica
che c’è un problema nel sistema.
Far controllare il veicolo da un riparatore spe-
cializzato; noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda
.
Tipo B
Questo indicatore luminoso si accende per
alcuni secondi quando l’accensione viene
commutata su ON.
L’indicatore luminoso monitoraggio punto
cieco OFF (indicatore luminoso BSM OFF) si
accende quando si preme l’interruttore moni-
toraggio punto cieco (interruttore BSM) per
disattivare i sistemi monitoraggio punto cieco
(BSM) e avviso traffico posteriore in uscita da
parcheggio (RCTA).
In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto un
problema. Far controllare il veicolo da un
riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato
Mazda.
•La segnalazione luminosa non si
accende quando l’accensione viene
commutata ON.
•Rimane accesa anche se l’interruttore
monitoraggio punto cieco (interruttore
BSM) è stato commutato OFF.
•Si accende durante la guida.
WIndicatore luminoso luci accese
Questo indicatore luminoso si accende
quando sono accese le luci esterne e
l’illuminazione del cruscotto.
La segnalazione luminosa lampeggia in
continuazione in caso di malfunzionamento
del sistema d’illuminazione. Consultare un
riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato
Mazda.
NOTA
Se si percorrono strade poco trafficate
per cui i veicoli che i sensori radar
devono rilevare sono rari, il sistema
potrebbe andare in pausa [l’indica-
zione/indicatore luminoso monitorag-
gio punto cieco OFF (indicazione/
indicatore luminoso BSM OFF) nel
quadro strumenti si accende]. Tuttavia
tutto ciò è normale.
*Alcuni modelli.

4-68
Al volante
Quadro strumenti e display

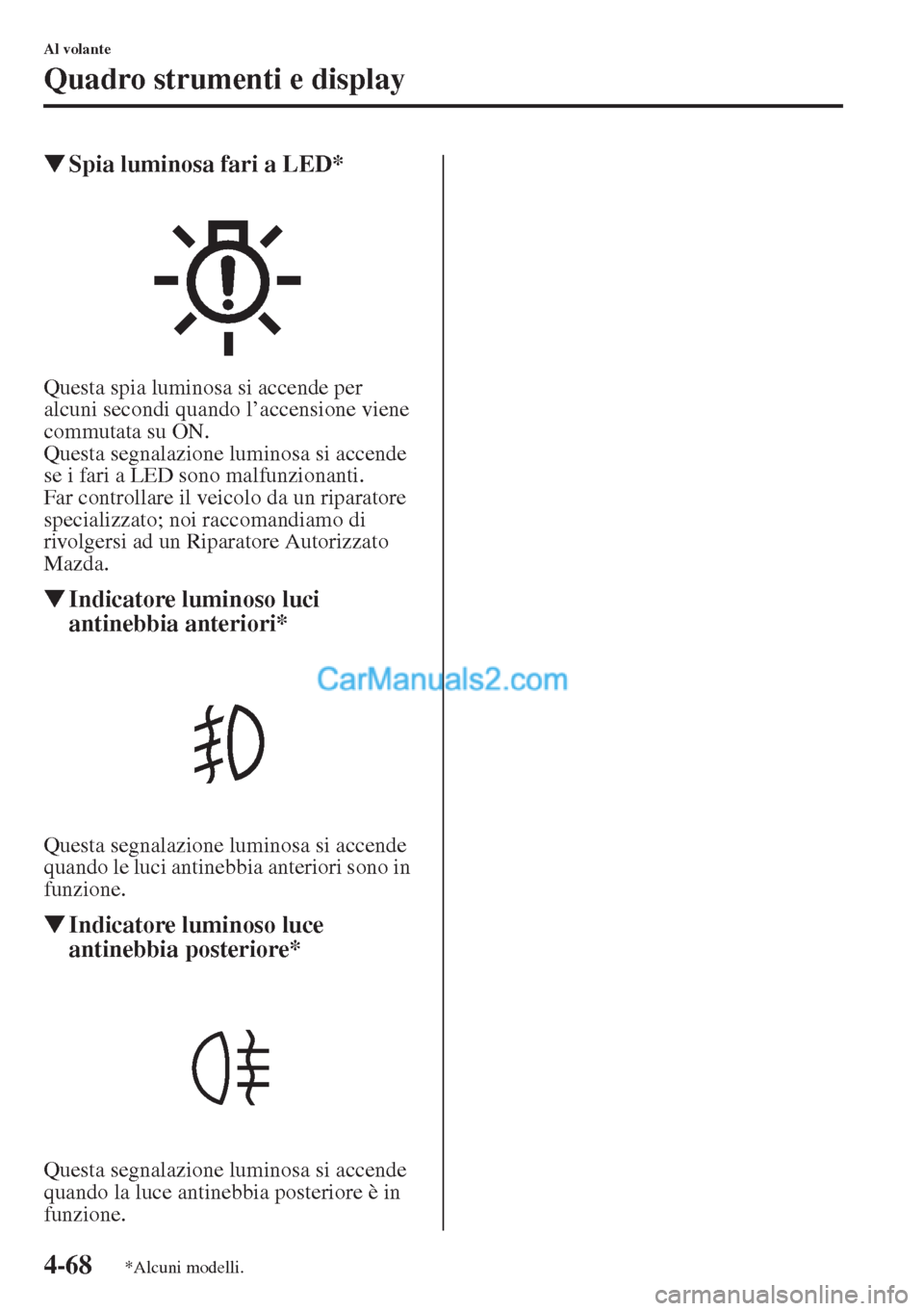

WSpia luminosa fari a LED*
Questa spia luminosa si accende per
alcuni secondi quando l’accensione viene
commutata su ON.
Questa segnalazione luminosa si accende
se i fari a LED sono malfunzionanti.
Far controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
WIndicatore luminoso luci
antinebbia anteriori*
Questa segnalazione luminosa si accende
quando le luci antinebbia anteriori sono in
funzione.
WIndicatore luminoso luce
antinebbia posteriore*
Questa segnalazione luminosa si accende
quando la luce antinebbia posteriore è in
funzione.
*Alcuni modelli.
