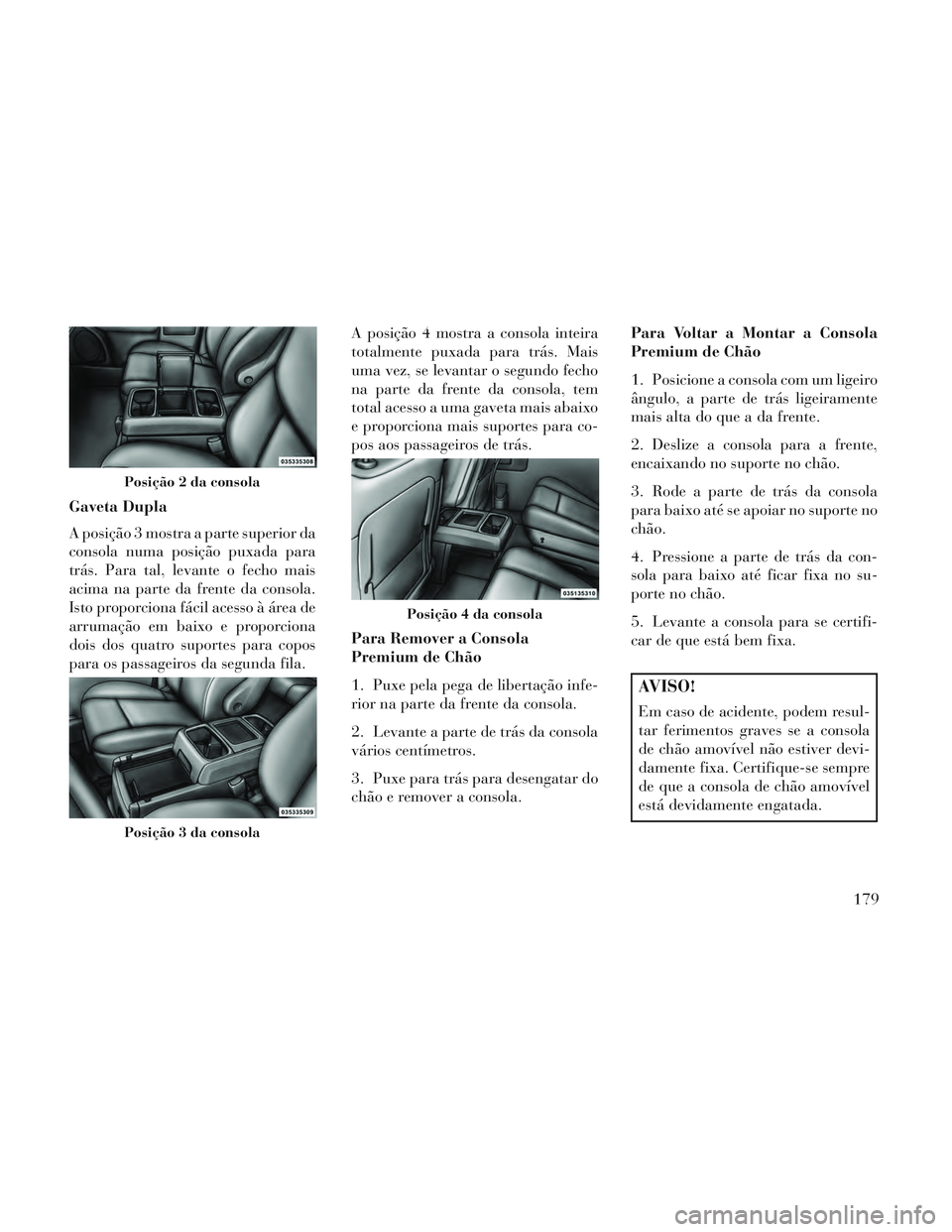

Gaveta Dupla
A posição 3 mostra a parte superior da
consola numa posição puxada para
trás. Para tal, levante o fecho mais
acima na parte da frente da consola.
Isto proporciona fácil acesso à área de
arrumação em baixo e proporciona
dois dos quatro suportes para copos
para os passageiros da segunda fila.A posição 4 mostra a consola inteira
totalmente puxada para trás. Mais
uma vez, se levantar o segundo fecho
na parte da frente da consola, tem
total acesso a uma gaveta mais abaixo
e proporciona mais suportes para co-
pos aos passageiros de trás.
Para Remover a Consola
Premium de Chão
1. Puxe pela pega de libertação infe-
rior na parte da frente da consola.
2. Levante a parte de trás da consola
vários centímetros.
3. Puxe para trás para desengatar do
chão e remover a consola.Para Voltar a Montar a Consola
Premium de Chão
1. Posicione a consola com um ligeiro
ângulo, a parte de trás ligeiramente
mais alta do que a da frente.
2. Deslize a consola para a frente,
encaixando no suporte no chão.
3. Rode a parte de trás da consola
para baixo até se apoiar no suporte no
chão.
4. Pressione a parte de trás da con-
sola para baixo até ficar fixa no su-
porte no chão.
5. Levante a consola para se certifi-
car de que está bem fixa.
AVISO!
Em caso de acidente, podem resul-
tar ferimentos graves se a consola
de chão amovível não estiver devi-
damente fixa. Certifique-se sempre
de que a consola de chão amovível
está devidamente engatada.
Posição 2 da consola
Posição 3 da consola
Posição 4 da consola
179

SUPER CONSOLA (para
versões/mercados onde
esteja disponível)
A Super Consola contém várias áreas
de arrumação, uma passagem inferior
dianteira, uma gaveta dianteira supe-
rior, uma gaveta traseira superior e
uma gaveta traseira.
A Super Consola contém uma área de
arrumação com passagem acessível
para o condutor e para o passageiro
dianteiro.
As portas da Super Consola são aber-
tas premindo as patilhas e deslizando
a porta. As portas dianteiras deslizam
para a frente e as portas traseiras para
trás.NOTA: O anel indicador do su-
porte para copos e as luzes da pas-
sagem são controlados por um in-
terruptor de obscurecimento
situado no painel de instrumentos;
consulte “Luzes” em “Compreen-
der as Características do Veículo”
para obter mais informações.
Nas costas da Super Consola existe
uma gaveta de arrumação e suportes
para copos para os passageiros trasei-
ros.
FUNCIONALIDADES DA
ÁREA DE CARGA
LANTERNA
RECARREGÁVEL (para
versões/mercados onde
esteja disponível)
A lanterna recarregável está montada
no lado direito da área de carga. A
lanterna sai do encaixe quando for
necessário. A lanterna inclui duas
lâmpadas LED brilhantes e é alimen-
tada por uma bateria de lítio que a
recarrega quando é colocada nova-
mente no encaixe e quando o veículo
está em funcionamento ou a chave
está na posição ACC (Acessórios).
Passagem Inferior Dianteira
Super Consola
1 — Porta de Correr Dianteira
2 — Anel Indicador do Suporte para
Copos
3 — Porta de Correr Traseira
Gaveta de Arrumação Traseira
180

Pressione a lanterna para a libertar.
Para utilizar a lanterna, prima o in-
terruptor uma vez para uma luz forte,
duas vezes para uma luz fraca e uma
terceira vez para desligar.FUNCIONALIDADES DO
VIDRO TRASEIRO
DESEMBACIADOR DO
VIDRO TRASEIRO
O botão do desembaciador do
vidro traseiro está situado no
botão de controlo da climatização
(Modo). Prima este botão para ligar o
desembaciador do vidro traseiro e os
espelhos laterais aquecidos (para
versões/mercados onde esteja dispo-
nível). Um indicador no botão
acende-se para indicar que o desem-
baciador do vidro traseiro está ligado.
O desembaciador do vidro traseiro
desliga-se automaticamente depois de
funcionar cerca de 10 minutos. Para
funcionar por mais 5 minutos, prima
o botão uma segunda vez.
NOTA:
Pode desligar a opção dos espe- lhos aquecidos a qualquer al-
tura premindo o interruptor do
descongelador do vidro traseiro
uma segunda vez. Para evitar excesso de descarga
da bateria, use o desembaciador
do vidro traseiro apenas quando
o motor estiver a funcionar.
CUIDADO!
O não cumprimento destas precau-
ções pode provocar danos nos ele-
mentos de aquecimento.
Tenha cuidado ao lavar o interiordo vidro traseiro. Não utilize
limpa-vidros abrasivos na super-
fície interior do vidro. Utilize um
pano macio e uma solução de la-
vagem suave, passando o pano
paralelamente aos elementos de
aquecimento. Os rótulos podem
ser retirados depois de molhados
com água quente.
Não utilize raspadores, instru- mentos pontiagudos ou limpa-
-vidros abrasivos na superfície in-
terior do vidro.
Mantenha todos os objectos a uma distância segura do vidro.
Premir e Libertar
Interruptor de Três Pressões
181

GRADE DO TEJADILHO
(para versões/mercados
onde esteja disponível)
As barras transversais do seu veículo
são fornecidas arrumadas nas barras
laterais da grade do tejadilho. Se co-
locar carga, utilize as barras transver-
sais. Distribua o peso da carga de
forma uniforme nas barras transver-
sais da grade do tejadilho (até 68 kg
no máximo). A grade do tejadilho não
aumenta a capacidade de carga total
do veículo. Certifique-se de que a
carga total no interior do veículo,
mais a colocada na grade do tejadilho,
não excede a capacidade de carga má-
xima do veículo.As barras transversais e as barras la-
terais destinam-se a transportar o
peso em veículos equipados com
grade no tejadilho. A carga transpor-
tada não deve exceder os 68 kg e deve
ser uniformemente distribuída pelas
barras transversais da grade do teja-
dilho.
NOTA:
As barras transversais foram
testadas quanto a erros e não
podem ser utilizadas ou arru-
madas nas posições incorrectas.
Para ajudar a controlar os ruí- dos provocados pelo vento, ar-
rume as barras transversais nas
barras laterais quando não esti-
verem a ser utilizadas.
UTILIZAR AS BARRAS
TRANSVERSAIS
Para utilizar as barras transversais,
desaperte completamente os parafu-
sos de orelhas em ambas as extremi-
dades da barra transversal e levante-a
da sua posição arrumada na barra
lateral. Repita o mesmo procedimento
na barra transversal no lado oposto.
CUIDADO!
Tenha cuidado ao retirar e manu-
sear as barras transversais para não
danificar o veículo.
Dobre os apoios da barra transversal
em cada extremidade, mantendo a
mão afastada da junta articulada.
Deslize o parafuso de orelhas para
baixo.
Barra Transversal Arrumada na Barra Lateral
Desapertar as Barras Transversais
Posição Arrumada
182

Em seguida, posicione as barras
transversais no tejadilho.
NOTA: As barras transversais são
idênticas e podem ser colocadas
em duas das três posições de utili-
zação.
Certifique-se de que as setas de direc-
ção das barras transversais ficam ali-
nhadas com as setas de direcção nasbarras laterais. Coloque as barras
transversais nas posições de utiliza-
ção.
Assim que as barras transversais esti-
verem na posição correcta, aperte
completamente os parafusos de ore-
lhas.
Arrumar as Barras Transversais
Inverta o procedimento para arrumar
novamente as barras transversais,
mantendo a mão afastada da junta
articulada. As barras transversais são
idênticas e podem ser arrumadas em
ambas as barras. Depois de arrumar
as barras transversais, aperte comple-
tamente os parafusos de orelhas.
NOTA: A carga deve ser sempre
presa primeiro nas barras trans-
versais com anéis de fixação utili-
zados como pontos de fixação adi-
cionais se for necessário. Os anéis
de fixação destinam-se apenas aos
pontos de fixação suplementares.
Não utilize mecanismos de dentes
com os anéis de fixação.
Posição de Utilização
Posições de Utilização – Escolha
Duas de Três
Instalação da Barra Transversal na Barra Lateral
Apertar a Barra Transversal
Anéis de fixação da barra
183

CUIDADO!
Verifique frequentemente as bar-ras transversais utilizadas e
aperte novamente os parafusos de
orelhas se necessário.
Para evitar danos na grade do tejadilho e no veículo, não exceda
a capacidade de carga máxima da
grade do tejadilho de 68 kg. Dis-
tribua sempre cargas pesadas tão
uniformemente quanto possível e
fixe a carga de modo apropriado.
Para evitar danificar o tejadilho do veículo, NÃO transporte car-
gas na grade do tejadilho sem
barras transversais.
A carga deve ser presa e colocada em cima das barras transversais e
não directamente sobre o tejadi-
lho. Se for necessário colocar a
carga no tejadilho, coloque uma
manta ou outra protecção entre a
carga e a superfície do tejadilho.
(Continuação)
CUIDADO!(Continuação)
As cargas de grande extensão quepassam por cima do pára-brisas,
tais como tábuas de madeira ou
pranchas de surf, ou cargas com
uma área frontal de grande di-
mensão devem ser presas na parte
de frente e na parte de trás do
veículo.
Quando transportar cargas pesa- das ou de grande dimensão na
grade do tejadilho, conduza a ve-
locidades reduzidas e mude de di-
recção cuidadosamente. A força
do vento, devido a causas natu-
rais ou à circulação próxima de
camiões, pode provocar forças
para cima repentinas. Isso acon-
tece particularmente no trans-
porte de grandes cargas planas e
pode ter como resultado a danifi-
cação da carga ou do veículo.
AVISO!
Antes de começar a conduzir o veí-
culo, deve certificar-se de que a
carga está seguramente acondicio-
nada. As cargas incorrectamente
acondicionadas podem cair do veí-
culo, particularmente a alta veloci-
dade, podendo resultar em feri-
mentos ou materiais. Siga as
precauções com a grade do tejadi-
lho quando transportar cargas na
mesma.
LAVA FARÓIS (para
versões/mercados onde
esteja disponível)
A alavanca multifunções controla os
lava faróis quando o interruptor da
ignição está na posição ON (Ligado) e
os faróis estão ligados. A alavanca
multifunções está localizada do lado
esquerdo da coluna da direcção.
Para utilizar os lava faróis, puxe a
alavanca multifunções para dentro
(no sentido da coluna de direcção),
até à segunda posição, e depois
liberte-a. Os lava faróis pulverizam
184

cada lente dos faróis com o líquido do
esguicho a alta pressão, durante um
determinado tempo. Além disso, os
esguichos do pára-brisas pulverizam
o pára-brisas e os limpa-pára-brisas
são accionados.
NOTA: Depois de rodar o inter-
ruptor da ignição para ON (Li-
gado) e acender os faróis, os lava-
-faróis funcionam juntamente com
a primeira pulverização dos lava-
-pára-brisas e, depois disso, a
cada onze pulverizações.
CORTINAS (para
versões/mercados onde
esteja disponível)
Existem cortinas para proteger contra
o sol nos vidros da segunda e terceira
filas. As cortinas ficam arrumadas nos
painéis de revestimento dos parapei-
tos e as partes superiores dos vidros
estão equipadas com ganchos às quais
se fixam as cortinas quando puxadas
para fora.Puxe suavemente pela patilha para
levantar a cortina. Continue a puxar a
cortina até a patilha estar perto da
parte superior do vidro.
Quando a cortina chegar ao topo do
vidro, passe a barra superior da cor-
tina por cima dos dois ganchos fixos
na parte superior da armação do vi-
dro.Para baixar a cortina, levante a pati-
lha suavemente para cima para de-
sengatar a cortina dos ganchos e deixe
a cortina entrar novamente no
parapeito.
Cortina Fechada
Cortina Aberta
185

186
