2014 Lancia Voyager Manual de Uso e Manutenção (in Portuguese)

painel de revestimento traseiro es-
querdo, imediatamente atrás do
banco do passageiro esquerdo da se-
gunda fila, converte corrente CC em
corrente CA.
O interruptor do inversor de potência
situa-se no painel de instrumentos,
por baixo dos controlos da climatiza-
ção.
Para ligar a tomada de alimentação,
prima o interruptor uma vez. Prima o
interruptor uma segunda vez para
desligar a tomada de alimentação.
Esta tomada pode alimentar telemó-
veis, equipamentos electrónicos e ou-
tros dispositivos de baixa tensão que
requerem uma alimentação até 150Watts. Determinados aparelhos de jo-
gos de vídeo de ponta ultrapassam
este limite, assim como a maioria das
ferramentas eléctricas.
O inversor de potência foi concebido
com uma protecção integrada contra
sobrecarga. Se a potência nominal de
150 Watts for ultrapassada, o inversor
de potência desliga-se automatica-
mente. Depois de o dispositivo eléc-
trico ter sido removido da tomada, o
inversor reinicia automaticamente. Se
a potência nominal ultrapassar cerca
de 170 Watts, o inversor de potência
terá de ser reiniciado manualmente.
Para reverter manualmente o inver-
sor, prima o botão OFF/ON do inver-
sor de potência. Para evitar a sobre-
carga do circuito, verifique as
potências nominais nos dispositivos
eléctricos antes de utilizar o inversor.
SUPORTES PARA COPOS
Há suportes para copos no interior.
Todos os revestimentos podem ser re-
movidos para limpeza. Puxe o reves-
timento flexível retirando-o da gaveta
ou tabuleiro dos suportes para copos,
e comece numa das extremidadespara facilitar a remoção. Consulte
“Limpeza dos Suportes para Copos
do Painel de Instrumentos” em “Ma-
nutenção do Veículo” para obter mais
informações.
SUPORTE PARA COPOS DO
PAINEL DE INSTRUMENTOS
Os suportes para copos do painel de
instrumentos encontram-se numa ga-
veta logo acima da gaveta de arruma-
ção inferior.
Puxe a gaveta para fora até parar e
coloque o recipiente a ser suportado
num dos suportes para copos. Os su-
portes para copos estão concebidos
para acomodar uma grande variedade
de tipos e tamanhos de recipientes.
Tomada do inversor de potência
Suportes Dianteiros para Copos
171

Pressione o recipiente para baixo para
activar os mecanismos de retenção
dos suportes para copos.
SUPER CONSOLA (para
versões/mercados onde
esteja disponível)
Nos modelos equipados com a Super
Consola, existem dois suportes para
copos situados no centro da consola.
Para os passageiros traseiros, existem
dois suportes para copos na gaveta
situada nas costas da Super Consola.
Puxe a gaveta para fora para a pri-
meira posição para utilizar os supor-
tes para copos.
SUPORTES PARA COPOS
DA CONSOLA PREMIUM
(para versões/mercados
onde esteja disponível)
Nos modelos equipados com consolas
centrais Premium, existem quatro su-
portes para copos situados na parte
superior da consola.
SUPORTES INTERIORES
PARA GARRAFAS
Há quatro suportes para garrafas no
interior. Um suporte para garrafa está
incorporado em cada um dos painéis
de revestimento das portas dianteiras
e um suporte para garrafas está incor-
porado no painel de revestimento de
cada porta de correr lateral. Cada su-
porte pode conter garrafas de plástico
de 0,6 l (20 oz).
AVISO!
Se colocar recipientes de líquidos
quentes no suporte para garrafas,
estes podem derramar quando a
porta for fechada, queimando os
ocupantes. Tenha cuidado ao fe-
char as portas, de modo a evitar
lesões.
Suportes para Copos da SuperConsola
Suportes Traseiros para Copos
Suportes para Copos da Consola Premium
172

Há duas bolsas de rede na parte ex-
terna dos bancos intermédios. As bol-
sas de rede são suficientemente flexí-
veis para conter juke boxes,
brinquedos, jogos ou leitores de MP3.
PACOTE PARA
FUMADORES (para
versões/mercados onde
esteja disponível)
Com o Pacote para Fumadores opcio-
nal instalado por um concessionário
autorizado, há um cinzeiro amovível
inserido num dos dois suportes para
copos no centro do painel de instru-
mentos. Para instalar o cinzeiro,
alinhe-o de modo a que o ponto de
fixação do polegar na tampa esteja
virado para trás. Pressione o cinzeiro
para dentro de um dos suportes paracopos. Puxe o cinzeiro para cima para
o remover para ser limpo e/ou arru-
mado.
O suporte para copos no painel de
revestimento traseiro esquerdo está
concebido para acomodar um se-
gundo cinzeiro, se for necessário.
ARRUMAÇÃO
PORTA-LUVAS
Os porta-luvas superior e inferior es-
tão situados no lado do passageiro do
painel de instrumentos.
Porta-Luvas Superior
Para abrir o porta-luvas superior,
prima o botão situado no lado es-
querdo da porta superior. A porta
abre-se automaticamente.
Para fechar a porta do porta-luvas,
empurre a superfície da porta para
baixo para fechá-la.
Porta-Luvas Inferior
Para abrir o porta-luvas inferior, puxe
a pega de libertação para fora.
ARRUMAÇÃO NO PAINEL
DE REVESTIMENTO DA
PORTA
Arrumação das Portas da Frente
Os painéis de revestimento interiores
de ambas as portas da frente têm vá-
rios compartimentos de arrumação.
Suporte Interior para Garrafas
Porta-Luvas Superior
Porta-Luvas Inferior
173

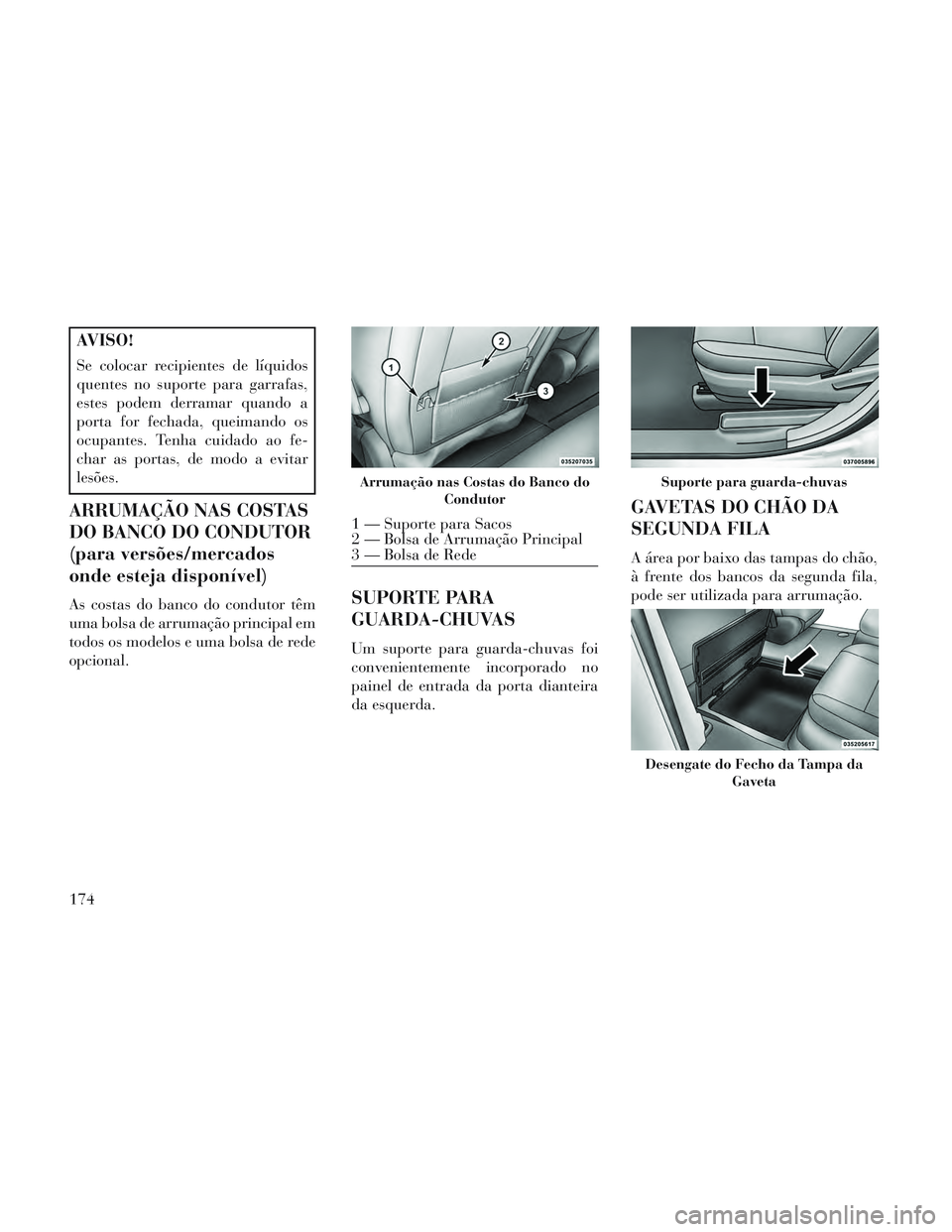

AVISO!
Se colocar recipientes de líquidos
quentes no suporte para garrafas,
estes podem derramar quando a
porta for fechada, queimando os
ocupantes. Tenha cuidado ao fe-
char as portas, de modo a evitar
lesões.
ARRUMAÇÃO NAS COSTAS
DO BANCO DO CONDUTOR
(para versões/mercados
onde esteja disponível)
As costas do banco do condutor têm
uma bolsa de arrumação principal em
todos os modelos e uma bolsa de rede
opcional.SUPORTE PARA
GUARDA-CHUVAS
Um suporte para guarda-chuvas foi
convenientemente incorporado no
painel de entrada da porta dianteira
da esquerda.
GAVETAS DO CHÃO DA
SEGUNDA FILA
A área por baixo das tampas do chão,
à frente dos bancos da segunda fila,
pode ser utilizada para arrumação.
Arrumação nas Costas do Banco doCondutor
1 — Suporte para Sacos
2 — Bolsa de Arrumação Principal
3 — Bolsa de Rede
Suporte para guarda-chuvas
Desengate do Fecho da Tampa da Gaveta
174

Levante o engate da gaveta para abrir
a tampa. Deslize o mecanismo de blo-
queio da gaveta até à posição "des-
trancada" para permitir um melhor
acesso à gaveta.
CUIDADO!
A tampa da gaveta de arrumação
tem de estar nivelada e trancada
para evitar danos resultantes do
contacto com as calhas do banco
dianteiro, que têm uma folga mí-
nima em relação à tampa.
AVISO!
Em caso de colisão, podem resultar
ferimentos graves se as tampas das
gavetas de arrumação dos bancos
não estiverem devidamente fixas.
Não conduza com as tampas dasgavetas de arrumação abertas.
Mantenha as tampas das gavetas de arrumação fechadas e fixas en-
quanto o veículo estiver em movi-
mento.
(Continuação)
AVISO!(Continuação)
Não manuseie as tampas das ga-vetas de arrumação enquanto o
veículo estiver em movimento.

Não utilize um fecho de gaveta de
arrumação como meio de fixação.
AVISO DE SEGURANÇA DA
GAVETA
Observe estes avisos para evitar lesões
pessoais ou danos no seu veículo:
AVISO!
Feche sempre as tampas das ga- vetas de arrumação dos bancos
quando deixar o veículo.
Não permita que as crianças te- nham acesso às gavetas de arru-
mação dos bancos da segunda
fila. Se se puserem dentro das ga-
vetas de arrumação, as crianças
pequenas poderão não ser capa-
zes de sair. Se ficarem presas nas
gavetas de arrumação, as crian-
ças podem morrer por asfixia ou
excesso de calor.
(Continuação)
AVISO!(Continuação)
Em caso de colisão, podem resul-tar ferimentos graves se as tam-
pas das gavetas de arrumação dos
bancos não estiverem devida-
mente fixas.
Não conduza com as tampas das gavetas de arrumação abertas.
Mantenha as tampas das gavetas
de arrumação fechadas e fixas en-
quanto o veículo estiver em movi-
mento.
Não manuseie as tampas das ga- vetas de arrumação enquanto o
veículo estiver em movimento.

Não utilize um fecho de gaveta de
arrumação como meio de fixação.
CUIDADO!
A tampa da gaveta de arrumação
tem de estar nivelada e trancada
para evitar danos resultantes do
contacto com as calhas do banco
dianteiro, que têm uma folga mí-
nima em relação à tampa.
175

NOTA: Se uma pessoa ficar presa
na gaveta dos bancos, é possível
abrir a tampa da gaveta a partir do
interior da gaveta puxando pela
alavanca fluorescente fixa no me-
canismo de fecho da gaveta.
Alavanca de Desengate de
Emergência da Tampa da Gaveta
do Banco
Como medida de segurança, a Tampa
da Gaveta do Banco possui uma Ala-
vanca de Desengate de Emergência
integrada no mecanismo de fecho.
NOTA: Se uma pessoa ficar presa
na gaveta dos bancos, é possível
abrir a tampa da gaveta a partir do
interior da gaveta puxando pelaalavanca fluorescente fixa no me-
canismo de fecho da gaveta.
ARRUMAÇÃO NAS
CONSOLAS SUPERIORES
CENTRAL E TRASEIRA
(para versões/mercados
onde esteja disponível)
O sistema de arrumação das consolas
superiores tem várias opções.
GANCHOS PARA CASACOS
Os ganchos para os casacos estão lo-
calizados ao longo do forro do tecto
para os bancos da 2.ª e 3.ª filas. O
limite de carga dos ganchos é de
4,5 kg . Se exceder o limite de carga
recomendado, os ganchos podem
partir-se.
ARMAZENAMENTO NA
ÁREA DE CARGA
Na soleira da porta da bagageira
existe uma linha em relevo com a frase
“Load To This Line” (Carregar Até
Esta Linha). Esta linha indica o limite
até ao qual se pode colocar a carga
sem interferir com o encerramento da
porta da bagageira.
Alavanca de Desengate de
Emergência da Tampa da Gaveta
Características das Consolas Superiores
1 — DVD15 — Arrumação
2—HVAC Traseiro6 — DVD1
3—Luzes de Cortesia7—Luzes de Cortesia4 — Arrumação 8 —Luz de Presença1(para versões/mercados onde esteja dis-
ponível)
Limite de Carga da Área de Carga
Traseira
176

NOTA: Com todos os bancos tra-
seiros arrumados ou removidos,
cabem folhas de material de cons-
trução de 120 x 240 cm no chão do
veículo, com a tampa da bagageira
fechada. Os bancos dianteiros têm
de ser ligeiramente avançados.
Para além da área de carga traseira,
em alguns modelos existem áreas
abertas localizadas nos painéis de re-
vestimento traseiros.
CARACTERÍSTICAS DA
CONSOLA
Há três consolas disponíveis: Básica,
Premium e Super.
AVISO!
Não circule com o veículo com a
tampa de um compartimento da
consola aberta. Os telemóveis, lei-
tores de música e outros dispositi-
vos eléctricos portáteis devem estar
guardados enquanto estiver a con-
duzir. A utilização destes dispositi-
vos enquanto estiver a conduzir
pode provocar um acidente devido
a distracção, podendo causar morte
ou ferimentos.
CONSOLA BÁSICA
A Consola Básica é constituída pelos
seguintes componentes:
O perfil da consola básica permiteaos passageiros do veículo passar
facilmente da primeira fila para a
segunda fila.
Quatro suportes para copos acei- tam copos de bebidas grandes ou
garrafas de plástico de 0,6 l. Os
suportes para copos podem ser la-
vados na máquina de lavar loiça. Os suportes para copos podem ser
removidos para aceder a uma ga-
veta de arrumação grande.
A consola básica pode ser retirada do veículo para aumentar o espaço
do chão removendo-se a tampa e a
mola na base da consola.
Para Remover a Consola Básica
de Chão
1. Retire a tampa e a fixação do
ponto de fixação dianteiro.
2. Deslize a base da consola para a
frente, ao mesmo tempo que levante
ligeiramente para afastar do gancho
de carga traseiro no chão.
3. Retire a consola.
Para Reinstalar a Consola Básica
de Chão
1. Posicione a consola com um ligeiro
ângulo, a parte da frente ligeiramente
mais alta do que a de trás.
2. Deslize a consola para trás, encai-
xando no suporte/gancho no chão.
Área de Arrumação no Revestimento Traseiro
177

3. Alinhe a consola até o orifício da
tampa do ponto de fixação dianteiro
estar centrado no orifício do guincho.
4. Volte a instalar a fixação primeiro
e depois, ao pressionar a consola para
baixo, volte a instalar a tampa.
5. Levante a consola para se certifi-
car de que está bem fixa.
AVISO!
Em caso de acidente, podem resul-
tar ferimentos graves se a consola
de chão amovível não estiver devi-
damente fixa. Certifique-se sempre
de que a consola de chão amovível
está devidamente engatada.
CONSOLA PREMIUM (para
versões/mercados onde
esteja disponível)
A consola de três compartimentos
com gaveta de arrumação deslizante,
tabuleiro superior deslizante com ar-
rumação e gaveta de arrumação
grande oferece múltiplas configura-
ções. Os quatro suportes para copos po-
dem ser lavados na máquina de la-
var loiça. Os suportes para copos
aceitam garrafas de plástico, copos
grandes ou canecas com pegas.
Arrumação no Tabuleiro Superior
A gaveta de arrumação superior pode conter nove CDs normais ou
18 CDs finos ou outros artigos.
A gaveta grande central da consola pode guardar auscultadores para o
sistema de DVD para entreteni-
mento ou outros artigos.
A tomada de alimentação CC de 12 Volts proporciona energia contínua
no interior da consola para telemó-
veis ou outros aparelhos
electrónicos.
Está acessível para os passageiros de trás.
É possível fazer vários ajustes.
Pode ser retirada do veículo para aumentar o espaço no chão. As secções da consola central e supe-
rior deslizam para a frente e para trás
para proporcionar mais conforto ao
utilizador. A peça de inserção do su-
porte para copos de ambas as cavida-
des pode ser facilmente retirada para
ser limpa. Os suportes para copos
também podem ser utilizados para
copos e garrafas grandes de 0,6 l.
A posição 1 mostra a consola fechada
com quatro suportes para copos e um
tabuleiro de arrumação prático.
A posição 2 mostra o tabuleiro de
arrumação levantado, revelando uma
área de armazenamento em baixo.
Posição 1 da consola
178
