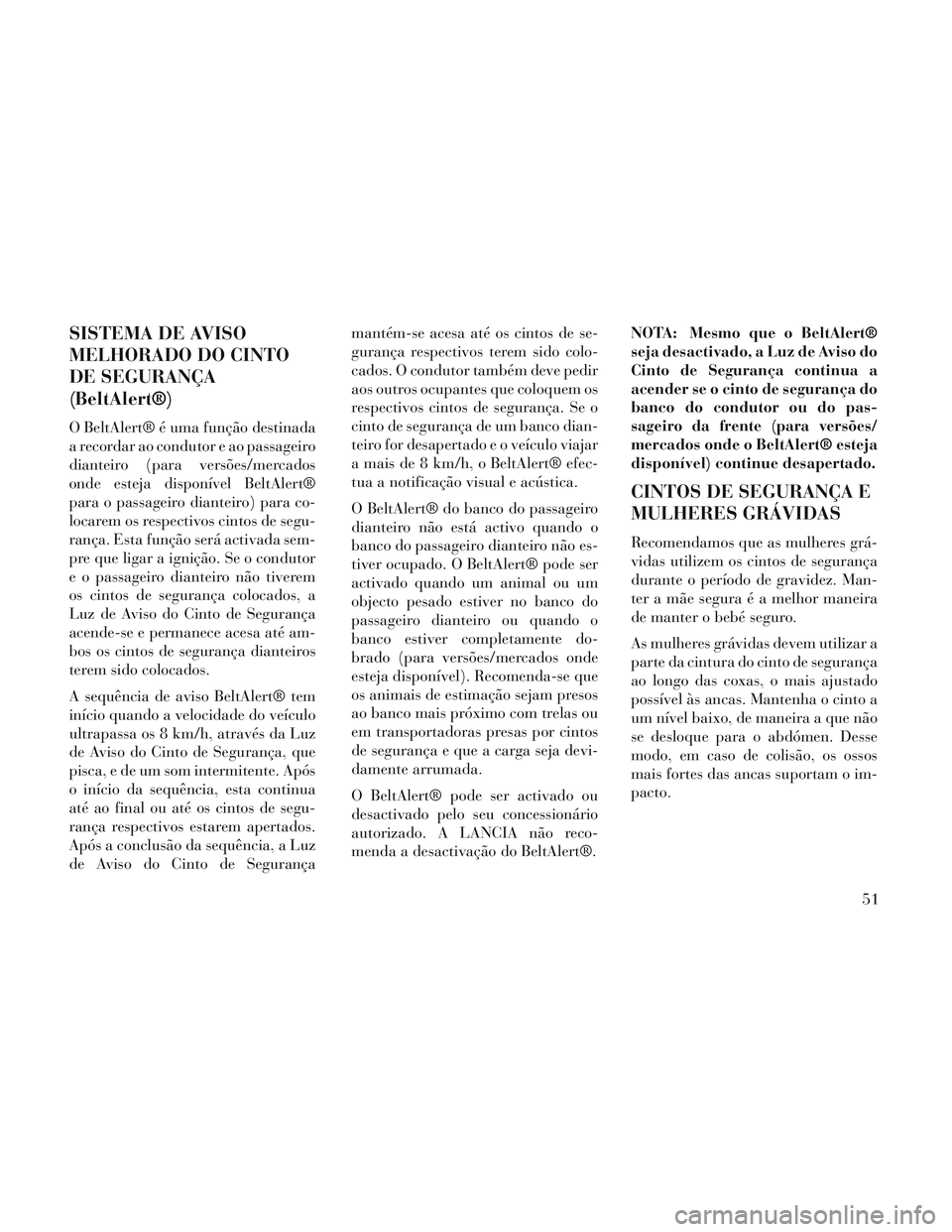

SISTEMA DE AVISO
MELHORADO DO CINTO
DE SEGURANÇA
(BeltAlert®)
O BeltAlert® é uma função destinada
a recordar ao condutor e ao passageiro
dianteiro (para versões/mercados
onde esteja disponível BeltAlert®
para o passageiro dianteiro) para co-
locarem os respectivos cintos de segu-
rança. Esta função será activada sem-
pre que ligar a ignição. Se o condutor
e o passageiro dianteiro não tiverem
os cintos de segurança colocados, a
Luz de Aviso do Cinto de Segurança
acende-se e permanece acesa até am-
bos os cintos de segurança dianteiros
terem sido colocados.
A sequência de aviso BeltAlert® tem
início quando a velocidade do veículo
ultrapassa os 8 km/h, através da Luz
de Aviso do Cinto de Segurança, que
pisca, e de um som intermitente. Após
o início da sequência, esta continua
até ao final ou até os cintos de segu-
rança respectivos estarem apertados.
Após a conclusão da sequência, a Luz
de Aviso do Cinto de Segurançamantém-se acesa até os cintos de se-
gurança respectivos terem sido colo-
cados. O condutor também deve pedir
aos outros ocupantes que coloquem os
respectivos cintos de segurança. Se o
cinto de segurança de um banco dian-
teiro for desapertado e o veículo viajar
a mais de 8 km/h, o BeltAlert® efec-
tua a notificação visual e acústica.
O BeltAlert® do banco do passageiro
dianteiro não está activo quando o
banco do passageiro dianteiro não es-
tiver ocupado. O BeltAlert® pode ser
activado quando um animal ou um
objecto pesado estiver no banco do
passageiro dianteiro ou quando o
banco estiver completamente do-
brado (para versões/mercados onde
esteja disponível). Recomenda-se que
os animais de estimação sejam presos
ao banco mais próximo com trelas ou
em transportadoras presas por cintos
de segurança e que a carga seja devi-
damente arrumada.
O BeltAlert® pode ser activado ou
desactivado pelo seu concessionário
autorizado. A LANCIA não reco-
menda a desactivação do BeltAlert®.
NOTA: Mesmo que o BeltAlert®
seja desactivado, a Luz de Aviso do
Cinto de Segurança continua a
acender se o cinto de segurança do
banco do condutor ou do pas-
sageiro da frente (para versões/
mercados onde o BeltAlert® esteja
disponível) continue desapertado.
CINTOS DE SEGURANÇA E
MULHERES GRÁVIDAS
Recomendamos que as mulheres grá-
vidas utilizem os cintos de segurança
durante o período de gravidez. Man-
ter a mãe segura é a melhor maneira
de manter o bebé seguro.
As mulheres grávidas devem utilizar a
parte da cintura do cinto de segurança
ao longo das coxas, o mais ajustado
possível às ancas. Mantenha o cinto a
um nível baixo, de maneira a que não
se desloque para o abdómen. Desse
modo, em caso de colisão, os ossos
mais fortes das ancas suportam o im-
pacto.
51

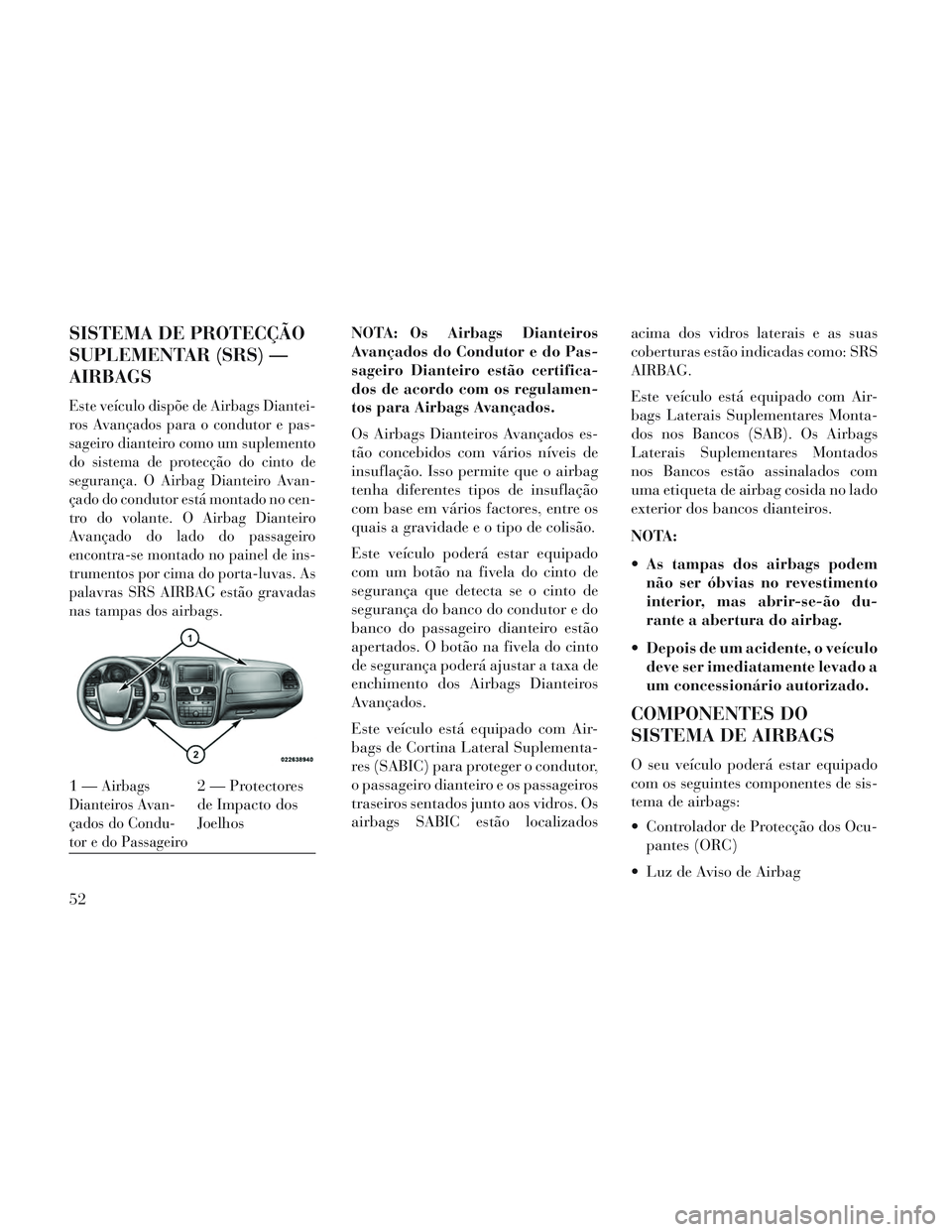

SISTEMA DE PROTECÇÃO
SUPLEMENTAR (SRS) —
AIRBAGS
Este veículo dispõe de Airbags Diantei-
ros Avançados para o condutor e pas-
sageiro dianteiro como um suplemento
do sistema de protecção do cinto de
segurança. O Airbag Dianteiro Avan-
çado do condutor está montado no cen-
tro do volante. O Airbag Dianteiro
Avançado do lado do passageiro
encontra-se montado no painel de ins-
trumentos por cima do porta-luvas. As
palavras SRS AIRBAG estão gravadas
nas tampas dos airbags.
NOTA: Os Airbags Dianteiros
Avançados do Condutor e do Pas-
sageiro Dianteiro estão certifica-
dos de acordo com os regulamen-
tos para Airbags Avançados.
Os Airbags Dianteiros Avançados es-
tão concebidos com vários níveis de
insuflação. Isso permite que o airbag
tenha diferentes tipos de insuflação
com base em vários factores, entre os
quais a gravidade e o tipo de colisão.
Este veículo poderá estar equipado
com um botão na fivela do cinto de
segurança que detecta se o cinto de
segurança do banco do condutor e do
banco do passageiro dianteiro estão
apertados. O botão na fivela do cinto
de segurança poderá ajustar a taxa de
enchimento dos Airbags Dianteiros
Avançados.
Este veículo está equipado com Air-
bags de Cortina Lateral Suplementa-
res (SABIC) para proteger o condutor,
o passageiro dianteiro e os passageiros
traseiros sentados junto aos vidros. Os
airbags SABIC estão localizadosacima dos vidros laterais e as suas
coberturas estão indicadas como: SRS
AIRBAG.
Este veículo está equipado com Air-
bags Laterais Suplementares Monta-
dos nos Bancos (SAB). Os Airbags
Laterais Suplementares Montados
nos Bancos estão assinalados com
uma etiqueta de airbag cosida no lado
exterior dos bancos dianteiros.
NOTA:
As tampas dos airbags podem
não ser óbvias no revestimento
interior, mas abrir-se-ão du-
rante a abertura do airbag.
Depois de um acidente, o veículo deve ser imediatamente levado a
um concessionário autorizado.
COMPONENTES DO
SISTEMA DE AIRBAGS
O seu veículo poderá estar equipado
com os seguintes componentes de sis-
tema de airbags:
Controlador de Protecção dos Ocu-pantes (ORC)
Luz de Aviso de Airbag
1—Airbags
Dianteiros Avan-
çados do Condu-
tor e do Passageiro2 — Protectores
de Impacto dos
Joelhos
52

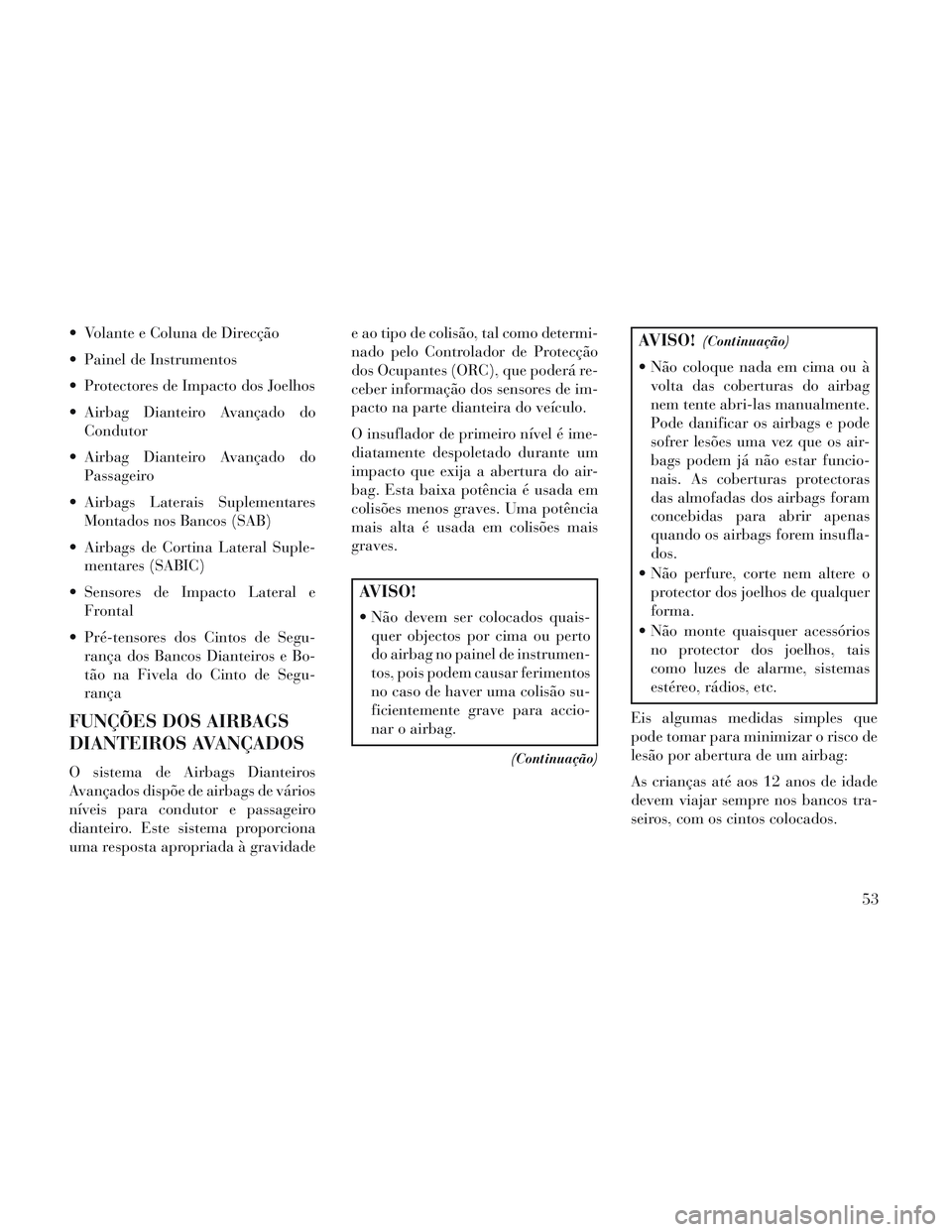

Volante e Coluna de Direcção
Painel de Instrumentos
Protectores de Impacto dos Joelhos
Airbag Dianteiro Avançado doCondutor
Airbag Dianteiro Avançado do Passageiro
Airbags Laterais Suplementares Montados nos Bancos (SAB)
Airbags de Cortina Lateral Suple- mentares (SABIC)
Sensores de Impacto Lateral e Frontal
Pré-tensores dos Cintos de Segu- rança dos Bancos Dianteiros e Bo-
tão na Fivela do Cinto de Segu-
rança
FUNÇÕES DOS AIRBAGS
DIANTEIROS AVANÇADOS
O sistema de Airbags Dianteiros
Avançados dispõe de airbags de vários
níveis para condutor e passageiro
dianteiro. Este sistema proporciona
uma resposta apropriada à gravidade e ao tipo de colisão, tal como determi-
nado pelo Controlador de Protecção
dos Ocupantes (ORC), que poderá re-
ceber informação dos sensores de im-
pacto na parte dianteira do veículo.
O insuflador de primeiro nível é ime-
diatamente despoletado durante um
impacto que exija a abertura do air-
bag. Esta baixa potência é usada em
colisões menos graves. Uma potência
mais alta é usada em colisões mais
graves.
AVISO!
Não devem ser colocados quais-
quer objectos por cima ou perto
do airbag no painel de instrumen-
tos, pois podem causar ferimentos
no caso de haver uma colisão su-
ficientemente grave para accio-
nar o airbag.
(Continuação)
AVISO!(Continuação)
Não coloque nada em cima ou àvolta das coberturas do airbag
nem tente abri-las manualmente.
Pode danificar os airbags e pode
sofrer lesões uma vez que os air-
bags podem já não estar funcio-
nais. As coberturas protectoras
das almofadas dos airbags foram
concebidas para abrir apenas
quando os airbags forem insufla-
dos.
Não perfure, corte nem altere o protector dos joelhos de qualquer
forma.
Não monte quaisquer acessórios no protector dos joelhos, tais
como luzes de alarme, sistemas
estéreo, rádios, etc.
Eis algumas medidas simples que
pode tomar para minimizar o risco de
lesão por abertura de um airbag:
As crianças até aos 12 anos de idade
devem viajar sempre nos bancos tra-
seiros, com os cintos colocados.
53

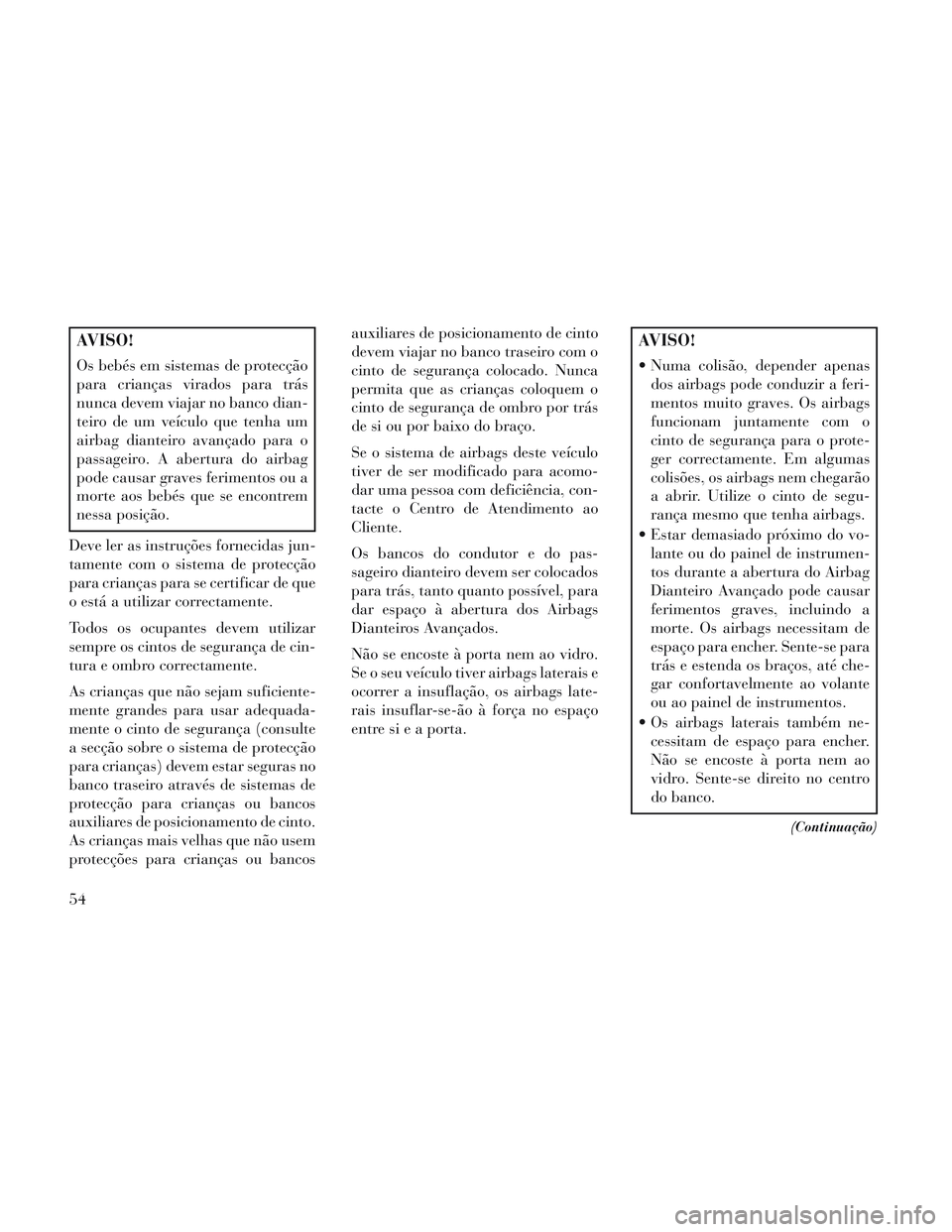

AVISO!
Os bebés em sistemas de protecção
para crianças virados para trás
nunca devem viajar no banco dian-
teiro de um veículo que tenha um
airbag dianteiro avançado para o
passageiro. A abertura do airbag
pode causar graves ferimentos ou a
morte aos bebés que se encontrem
nessa posição.
Deve ler as instruções fornecidas jun-
tamente com o sistema de protecção
para crianças para se certificar de que
o está a utilizar correctamente.
Todos os ocupantes devem utilizar
sempre os cintos de segurança de cin-
tura e ombro correctamente.
As crianças que não sejam suficiente-
mente grandes para usar adequada-
mente o cinto de segurança (consulte
a secção sobre o sistema de protecção
para crianças) devem estar seguras no
banco traseiro através de sistemas de
protecção para crianças ou bancos
auxiliares de posicionamento de cinto.
As crianças mais velhas que não usem
protecções para crianças ou bancos auxiliares de posicionamento de cinto
devem viajar no banco traseiro com o
cinto de segurança colocado. Nunca
permita que as crianças coloquem o
cinto de segurança de ombro por trás
de si ou por baixo do braço.
Se o sistema de airbags deste veículo
tiver de ser modificado para acomo-
dar uma pessoa com deficiência, con-
tacte o Centro de Atendimento ao
Cliente.
Os bancos do condutor e do pas-
sageiro dianteiro devem ser colocados
para trás, tanto quanto possível, para
dar espaço à abertura dos Airbags
Dianteiros Avançados.
Não se encoste à porta nem ao vidro.
Se o seu veículo tiver airbags laterais e
ocorrer a insuflação, os airbags late-
rais insuflar-se-ão à força no espaço
entre si e a porta.
AVISO!
Numa colisão, depender apenas
dos airbags pode conduzir a feri-
mentos muito graves. Os airbags
funcionam juntamente com o
cinto de segurança para o prote-
ger correctamente. Em algumas
colisões, os airbags nem chegarão
a abrir. Utilize o cinto de segu-
rança mesmo que tenha airbags.
Estar demasiado próximo do vo- lante ou do painel de instrumen-
tos durante a abertura do Airbag
Dianteiro Avançado pode causar
ferimentos graves, incluindo a
morte. Os airbags necessitam de
espaço para encher. Sente-se para
trás e estenda os braços, até che-
gar confortavelmente ao volante
ou ao painel de instrumentos.
Os airbags laterais também ne- cessitam de espaço para encher.
Não se encoste à porta nem ao
vidro. Sente-se direito no centro
do banco.
(Continuação)
54

AVISO!(Continuação)
Numa colisão, o condutor e ospassageiros podem sofrer feri-
mentos muito mais graves se os
cintos de segurança não estiverem
devidamente colocados. Pode ba-
ter contra equipamentos do inte-
rior do veículo ou contra outros
passageiros ou pode ser projec-
tado para fora do veículo.
Certifique-se sempre que o seu
cinto de segurança está devida-
mente colocado, bem como os dos
restantes passageiros.
Airbags Laterais Suplementares
Montados nos Bancos (SAB)
Os Airbags Laterais Suplementares
Montados nos Bancos (SAB) propor-
cionam maior protecção ao ocupante
em caso de impacto lateral. Os SAB
estão marcados com uma etiqueta de
airbag cosida no lado exterior dos
bancos dianteiros. Quando o airbag abre, abre a costura
entre a parte da frente e a parte lateral
da cobertura do banco. Cada airbag
abre-se de forma independente, isto é,
um impacto lateral do lado esquerdo
faz abrir apenas o airbag da esquerda
e um impacto do lado direito faz abrir
apenas o airbag da direita.
CORTINA INSUFLÁVEL DO
AIRBAG LATERAL
SUPLEMENTAR (SABIC)
Os Airbags SABIC podem oferecer
protecção contra impactos laterais e
capotamentos aos ocupantes dos ban-
cos dianteiros e traseiros exteriores,
além daquela proporcionada pela car-
roçaria. Cada airbag dispõe de câma-
ras insufladas adjacentes à cabeça decada ocupante exterior que reduzem o
potencial de lesões na cabeça em caso
de impacto lateral. O SABIC abre-se
para baixo, cobrindo ambos os vidros
do lado da colisão.
NOTA:
Caso ocorra o capotamento do
veículo, os pré-tensores e/ou
airbags SAB e SABIC de ambos
os lados podem ser accionados.
As tampas dos airbags podem não ser óbvias no revestimento
interior, mas abrir-se-ão du-
rante a abertura do airbag.
Estar demasiado perto dos air- bags SAB e SABIC durante o ac-
cionamento pode causar feri-
mentos graves ou morte.
O sistema inclui sensores de impacto
lateral que são calibrados para accio-
narem os airbags laterais durante im-
pactos que exijam a protecção do ocu-
pante com o airbag.
Os airbags SAB e SABIC são um su-
plemento do sistema de protecção do
Airbag Lateral Suplementar Montado no Banco
55

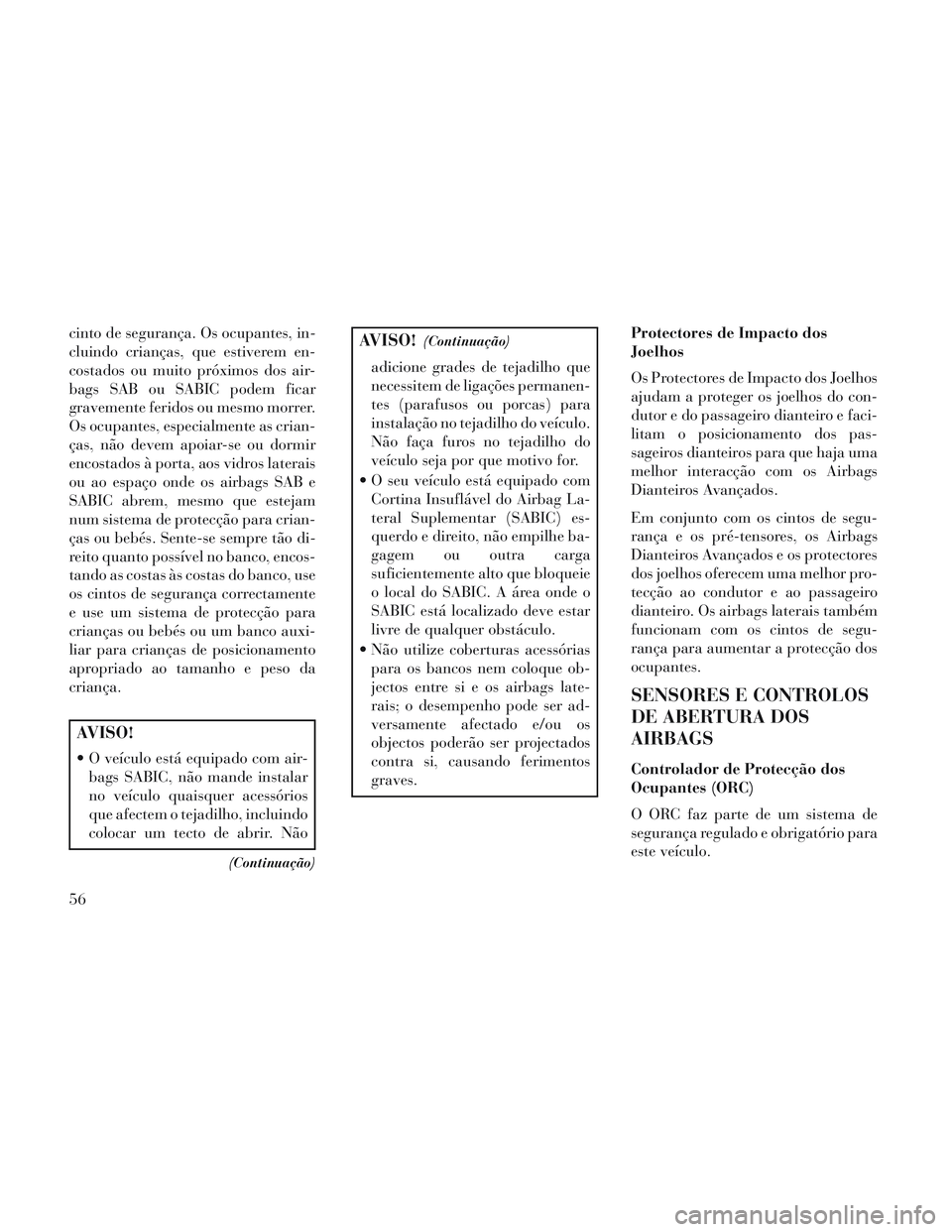

cinto de segurança. Os ocupantes, in-
cluindo crianças, que estiverem en-
costados ou muito próximos dos air-
bags SAB ou SABIC podem ficar
gravemente feridos ou mesmo morrer.
Os ocupantes, especialmente as crian-
ças, não devem apoiar-se ou dormir
encostados à porta, aos vidros laterais
ou ao espaço onde os airbags SAB e
SABIC abrem, mesmo que estejam
num sistema de protecção para crian-
ças ou bebés. Sente-se sempre tão di-
reito quanto possível no banco, encos-
tando as costas às costas do banco, use
os cintos de segurança correctamente
e use um sistema de protecção para
crianças ou bebés ou um banco auxi-
liar para crianças de posicionamento
apropriado ao tamanho e peso da
criança.
AVISO!
O veículo está equipado com air-bags SABIC, não mande instalar
no veículo quaisquer acessórios
que afectem o tejadilho, incluindo
colocar um tecto de abrir. Não
(Continuação)
AVISO!(Continuação)
adicione grades de tejadilho que
necessitem de ligações permanen-
tes (parafusos ou porcas) para
instalação no tejadilho do veículo.
Não faça furos no tejadilho do
veículo seja por que motivo for.
O seu veículo está equipado com Cortina Insuflável do Airbag La-
teral Suplementar (SABIC) es-
querdo e direito, não empilhe ba-
gagem ou outra carga
suficientemente alto que bloqueie
o local do SABIC. A área onde o
SABIC está localizado deve estar
livre de qualquer obstáculo.
Não utilize coberturas acessórias para os bancos nem coloque ob-
jectos entre si e os airbags late-
rais; o desempenho pode ser ad-
versamente afectado e/ou os
objectos poderão ser projectados
contra si, causando ferimentos
graves. Protectores de Impacto dos
Joelhos
Os Protectores de Impacto dos Joelhos
ajudam a proteger os joelhos do con-
dutor e do passageiro dianteiro e faci-
litam o posicionamento dos pas-
sageiros dianteiros para que haja uma
melhor interacção com os Airbags
Dianteiros Avançados.
Em conjunto com os cintos de segu-
rança e os pré-tensores, os Airbags
Dianteiros Avançados e os protectores
dos joelhos oferecem uma melhor pro-
tecção ao condutor e ao passageiro
dianteiro. Os airbags laterais também
funcionam com os cintos de segu-
rança para aumentar a protecção dos
ocupantes.
SENSORES E CONTROLOS
DE ABERTURA DOS
AIRBAGS
Controlador de Protecção dos
Ocupantes (ORC)
O ORC faz parte de um sistema de
segurança regulado e obrigatório para
este veículo.
56

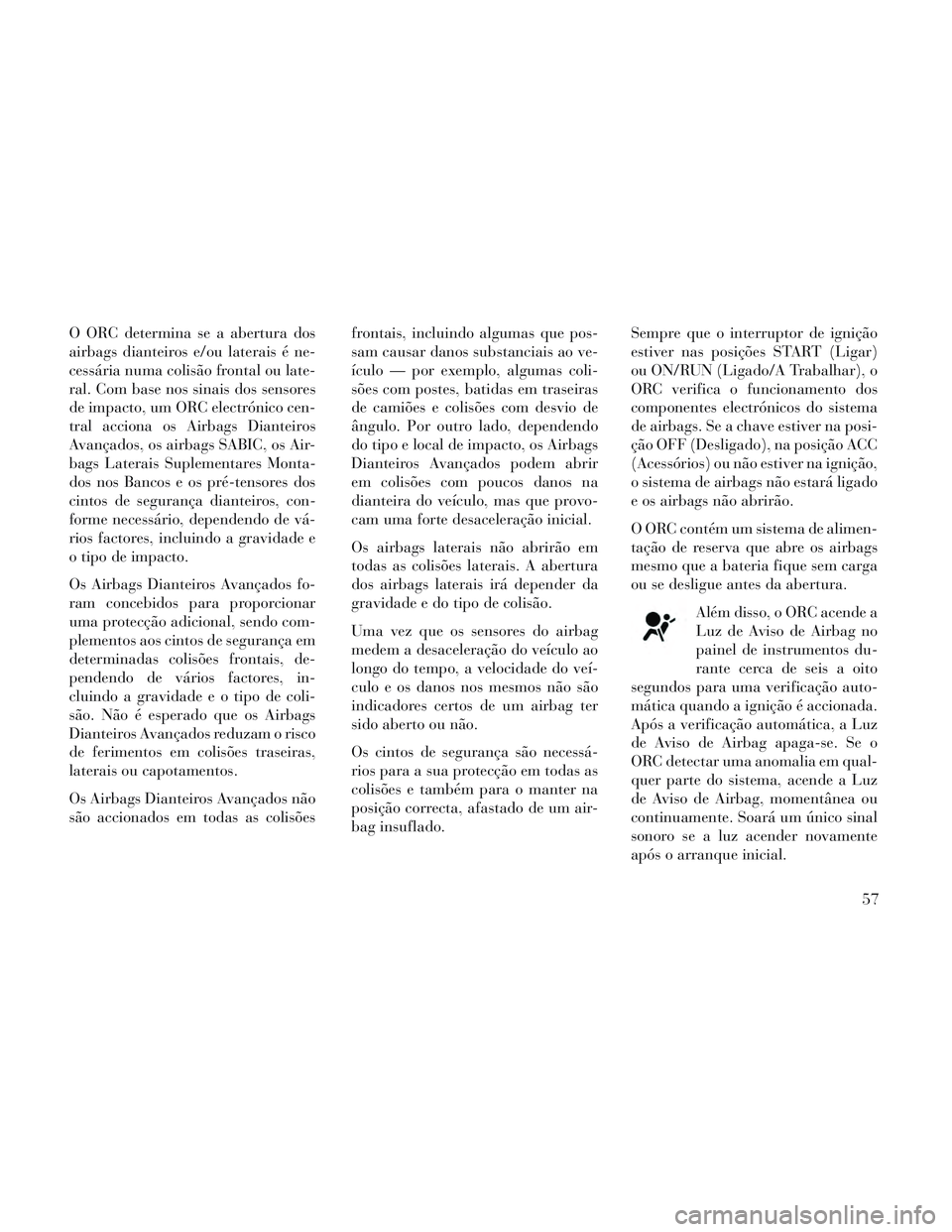

O ORC determina se a abertura dos
airbags dianteiros e/ou laterais é ne-
cessária numa colisão frontal ou late-
ral. Com base nos sinais dos sensores
de impacto, um ORC electrónico cen-
tral acciona os Airbags Dianteiros
Avançados, os airbags SABIC, os Air-
bags Laterais Suplementares Monta-
dos nos Bancos e os pré-tensores dos
cintos de segurança dianteiros, con-
forme necessário, dependendo de vá-
rios factores, incluindo a gravidade e
o tipo de impacto.
Os Airbags Dianteiros Avançados fo-
ram concebidos para proporcionar
uma protecção adicional, sendo com-
plementos aos cintos de segurança em
determinadas colisões frontais, de-
pendendo de vários factores, in-
cluindo a gravidade e o tipo de coli-
são. Não é esperado que os Airbags
Dianteiros Avançados reduzam o risco
de ferimentos em colisões traseiras,
laterais ou capotamentos.
Os Airbags Dianteiros Avançados não
são accionados em todas as colisõesfrontais, incluindo algumas que pos-
sam causar danos substanciais ao ve-
ículo — por exemplo, algumas coli-
sões com postes, batidas em traseiras
de camiões e colisões com desvio de
ângulo. Por outro lado, dependendo
do tipo e local de impacto, os Airbags
Dianteiros Avançados podem abrir
em colisões com poucos danos na
dianteira do veículo, mas que provo-
cam uma forte desaceleração inicial.
Os airbags laterais não abrirão em
todas as colisões laterais. A abertura
dos airbags laterais irá depender da
gravidade e do tipo de colisão.
Uma vez que os sensores do airbag
medem a desaceleração do veículo ao
longo do tempo, a velocidade do veí-
culo e os danos nos mesmos não são
indicadores certos de um airbag ter
sido aberto ou não.
Os cintos de segurança são necessá-
rios para a sua protecção em todas as
colisões e também para o manter na
posição correcta, afastado de um air-
bag insuflado.Sempre que o interruptor de ignição
estiver nas posições START (Ligar)
ou ON/RUN (Ligado/A Trabalhar), o
ORC verifica o funcionamento dos
componentes electrónicos do sistema
de airbags. Se a chave estiver na posi-
ção OFF (Desligado), na posição ACC
(Acessórios) ou não estiver na ignição,
o sistema de airbags não estará ligado
e os airbags não abrirão.
O ORC contém um sistema de alimen-
tação de reserva que abre os airbags
mesmo que a bateria fique sem carga
ou se desligue antes da abertura.
Além disso, o ORC acende a
Luz de Aviso de Airbag no
painel de instrumentos du-
rante cerca de seis a oito
segundos para uma verificação auto-
mática quando a ignição é accionada.
Após a verificação automática, a Luz
de Aviso de Airbag apaga-se. Se o
ORC detectar uma anomalia em qual-
quer parte do sistema, acende a Luz
de Aviso de Airbag, momentânea ou
continuamente. Soará um único sinal
sonoro se a luz acender novamente
após o arranque inicial.
57

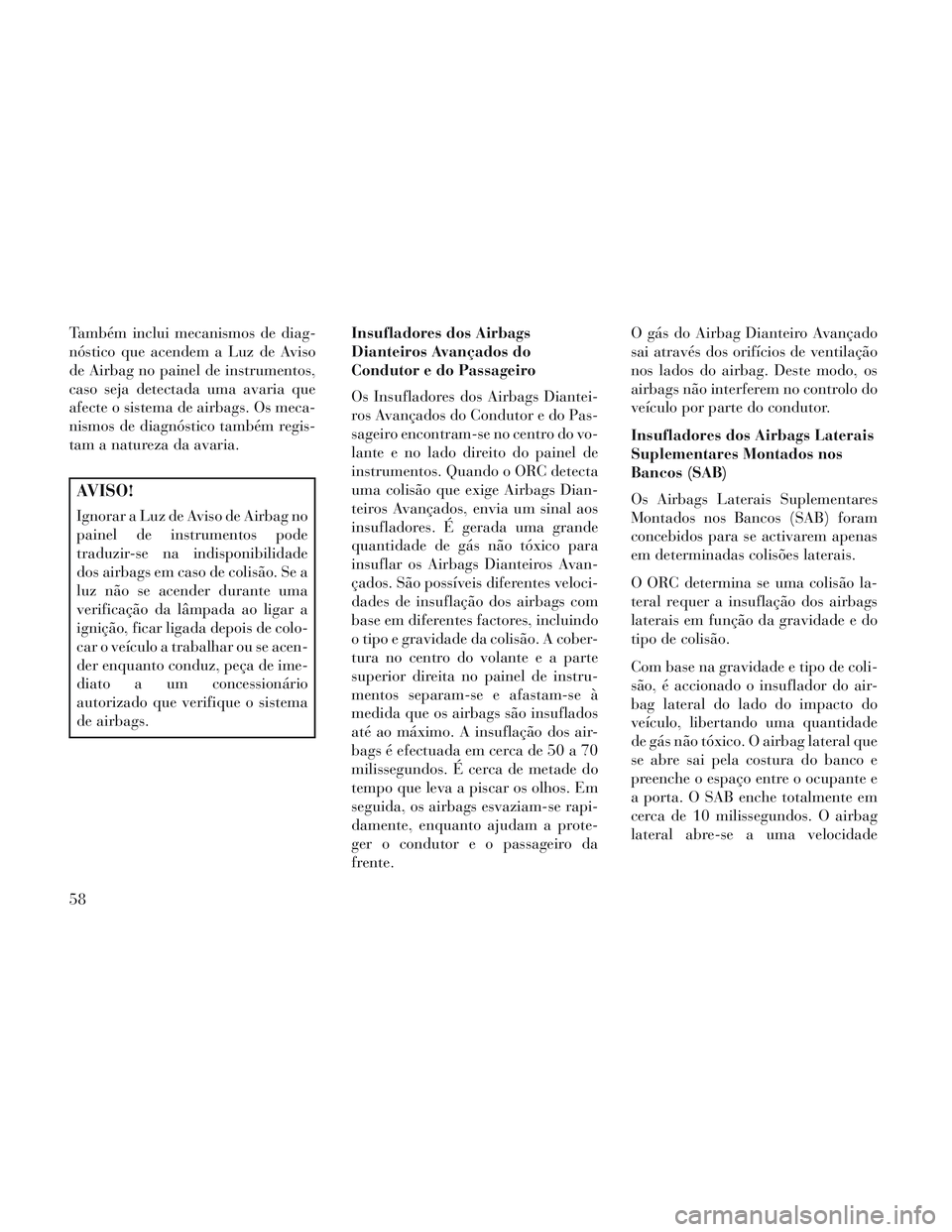

Também inclui mecanismos de diag-
nóstico que acendem a Luz de Aviso
de Airbag no painel de instrumentos,
caso seja detectada uma avaria que
afecte o sistema de airbags. Os meca-
nismos de diagnóstico também regis-
tam a natureza da avaria.
AVISO!
Ignorar a Luz de Aviso de Airbag no
painel de instrumentos pode
traduzir-se na indisponibilidade
dos airbags em caso de colisão. Se a
luz não se acender durante uma
verificação da lâmpada ao ligar a
ignição, ficar ligada depois de colo-
car o veículo a trabalhar ou se acen-
der enquanto conduz, peça de ime-
diato a um concessionário
autorizado que verifique o sistema
de airbags.Insufladores dos Airbags
Dianteiros Avançados do
Condutor e do Passageiro
Os Insufladores dos Airbags Diantei-
ros Avançados do Condutor e do Pas-
sageiro encontram-se no centro do vo-
lante e no lado direito do painel de
instrumentos. Quando o ORC detecta
uma colisão que exige Airbags Dian-
teiros Avançados, envia um sinal aos
insufladores. É gerada uma grande
quantidade de gás não tóxico para
insuflar os Airbags Dianteiros Avan-
çados. São possíveis diferentes veloci-
dades de insuflação dos airbags com
base em diferentes factores, incluindo
o tipo e gravidade da colisão. A cober-
tura no centro do volante e a parte
superior direita no painel de instru-
mentos separam-se e afastam-se à
medida que os airbags são insuflados
até ao máximo. A insuflação dos air-
bags é efectuada em cerca de 50 a 70
milissegundos. É cerca de metade do
tempo que leva a piscar os olhos. Em
seguida, os airbags esvaziam-se rapi-
damente, enquanto ajudam a prote-
ger o condutor e o passageiro da
frente. O gás do Airbag Dianteiro Avançado
sai através dos orifícios de ventilação
nos lados do airbag. Deste modo, os
airbags não interferem no controlo do
veículo por parte do condutor.
Insufladores dos Airbags Laterais
Suplementares Montados nos
Bancos (SAB)
Os Airbags Laterais Suplementares
Montados nos Bancos (SAB) foram
concebidos para se activarem apenas
em determinadas colisões laterais.
O ORC determina se uma colisão la-
teral requer a insuflação dos airbags
laterais em função da gravidade e do
tipo de colisão.
Com base na gravidade e tipo de coli-
são, é accionado o insuflador do air-
bag lateral do lado do impacto do
veículo, libertando uma quantidade
de gás não tóxico. O airbag lateral que
se abre sai pela costura do banco e
preenche o espaço entre o ocupante e
a porta. O SAB enche totalmente em
cerca de 10 milissegundos. O airbag
lateral abre-se a uma velocidade
58
