AVISO!(Continuação)
O ABS não consegue impedir asleis naturais da física de agirem
sobre o veículo, nem consegue au-
mentar a eficiência da travagem
ou da condução para além da-
quela permitida pelas condições
dos travões e pneus do veículo ou
pela tracção possível.
Todas as rodas e pneus do veículo
devem ser do mesmo tamanho e tipo,
e os pneus devem ter a pressão cor-
recta para fornecerem os sinais preci-
sos ao computador.
LUZ DE AVISO DO
SISTEMA DE ANTI-
BLOQUEIO DE TRAVÕES
A “Luz de Aviso do Sistema
de Anti-bloqueio de Tra-
vões” monitoriza o sistema
anti-bloqueio dos travões.
A luz acende-se quando o interruptor
da ignição é rodado para a posição ON
(Ligado) e pode continuar acesa du-
rante quatro segundos. Se a "Luz de Aviso do Sistema de
Anti-bloqueio de Travões" continuar
acesa ou se acender enquanto conduz,
isto significa que a parte Antibloqueio
do sistema de travões não está a fun-
cionar e que é necessária assistência
técnica. No entanto, o sistema de tra-
vões convencional continuará a fun-
cionar normalmente se a "Luz de
Aviso dos Travões" não estiver acesa.
Se a "Luz de Aviso do Sistema de
Anti-bloqueio de Travões" estiver
acesa, o sistema de travões deve ser
verificado logo que possível para res-
tabelecer as vantagens dos travões an-
tibloqueio. Se a "Luz de Aviso do Sis-
tema de Anti-bloqueio de Travões"
não se acender quando a chave da
ignição for rodada até à posição ON
(Ligado), mande substituir a lâm-
pada assim que possível.
Se a “Luz de Aviso dos Travões” e a
“Luz de Aviso do Sistema de Anti-
-bloqueio de Travões” permanecerem
acesas, o sistema ABS e o sistema de
Distribuição Electrónica da Força de
Travagem (EBD) não estão a funcio-
nar. É necessária a reparação ime-
diata do sistema ABS. Consulte o seu
concessionário autorizado o mais de-
pressa possível.
SISTEMA ELECTRÓNICO
DE CONTROLO DOS
TRAVÕES (para
versões/mercados onde
esteja disponível)
O seu veículo está equipado com um
sistema electrónico de controlo dos
travões avançado que inclui o Sistema
de Controlo da Tracção (TCS), Sis-
tema Auxiliar de Travagem (BAS) e
Controlo Electrónico de Estabilidade
(ESC), Controlo de Oscilação do Atre-
lado (TSC) e Assistência ao Arranque
em Subida (HSA). Estes sistemas
complementam o ABS (Sistema Anti-
bloqueio dos Travões) optimizando a
capacidade de travagem do veículo
durante manobras de travagem de
emergência.
283

SISTEMA DE CONTROLO
DA TRACÇÃO (TCS) (para
versões/mercados onde
esteja disponível)
O Sistema de Controlo da Tracção
(TCS) monitoriza a quantidade de
derrapagem em cada uma das rodas
motrizes. Se for detectada uma derra-
pagem, é aplicada pressão de trava-
gem na(s) roda(s) derrapante(s) e a
potência do motor é reduzida para
proporcionar melhor aceleração e es-
tabilidade. Uma opção do TCS fun-
ciona de forma semelhante a um dife-
rencial de patinagem limitada e
controla a derrapagem das rodas num
eixo. Se uma roda num dos eixos esti-
ver a rodar mais depressa do que a
outra, o sistema aplica o travão da
roda em derrapagem. Isto permitirá a
aplicação de mais binário do motor na
roda que não está a rodar. Esta função
permanece activa mesmo quando o
ESC estiver no modo “Partial Off”
(Parcialmente desligado).
A “Luz Indicadora de Avaria/
Activação do ESC” (localizada nopainel de instrumentos) começa a pis-
car assim que os pneus perdem trac-
ção e as rodas começam a girar. Isto
indica que o TCS está activo. Se a luz
indicadora começar a piscar durante
a aceleração, solte o acelerador deva-
gar e aplique o mínimo de aceleração
possível. Adapte a sua velocidade e
condução às condições da estrada e
não desligue o ESC nem o TCS.
AVISO!
O TCS não impede as leis natu-
rais da física de agir sobre o veí-
culo, nem pode aumentar a trac-
ção permitida.
O TCS não evita colisões, in- cluindo as resultantes de veloci-
dade excessiva ou de hidroplana-
gem.
As capacidades de um veículo equipado com o sistema TCS
nunca devem ser exploradas de
uma forma descuidada ou peri-
gosa que possa pôr em perigo a
segurança do utilizador ou de ter-
ceiros.
SISTEMA AUXILIAR DE
TRAVAGEM (BAS) (para
versões/mercados onde
esteja disponível)
O Sistema Auxiliar de Travagem
(BAS) está concebido para optimizar
a capacidade de travagem do veículo
durante as manobras de travagem de
emergência. O sistema detecta uma
situação de travagem de emergência
ao controlar a velocidade e a quanti-
dade da aplicação dos travões e depois
aplica a pressão mais adequada aos
travões. Isto pode ajudar a reduzir as
distâncias de travagem. O BAS com-
plementa o ABS. A aplicação muito
rápida dos travões resulta na melhor
assistência do BAS. Para tirar partido
do sistema, tem de aplicar pressão
contínua nos travões durante a se-
quência de travagem. Não reduza a
pressão no pedal dos travões, a menos
que já não queira travar. Quando o
pedal dos travões for libertado, o BAS
fica desactivado.
284

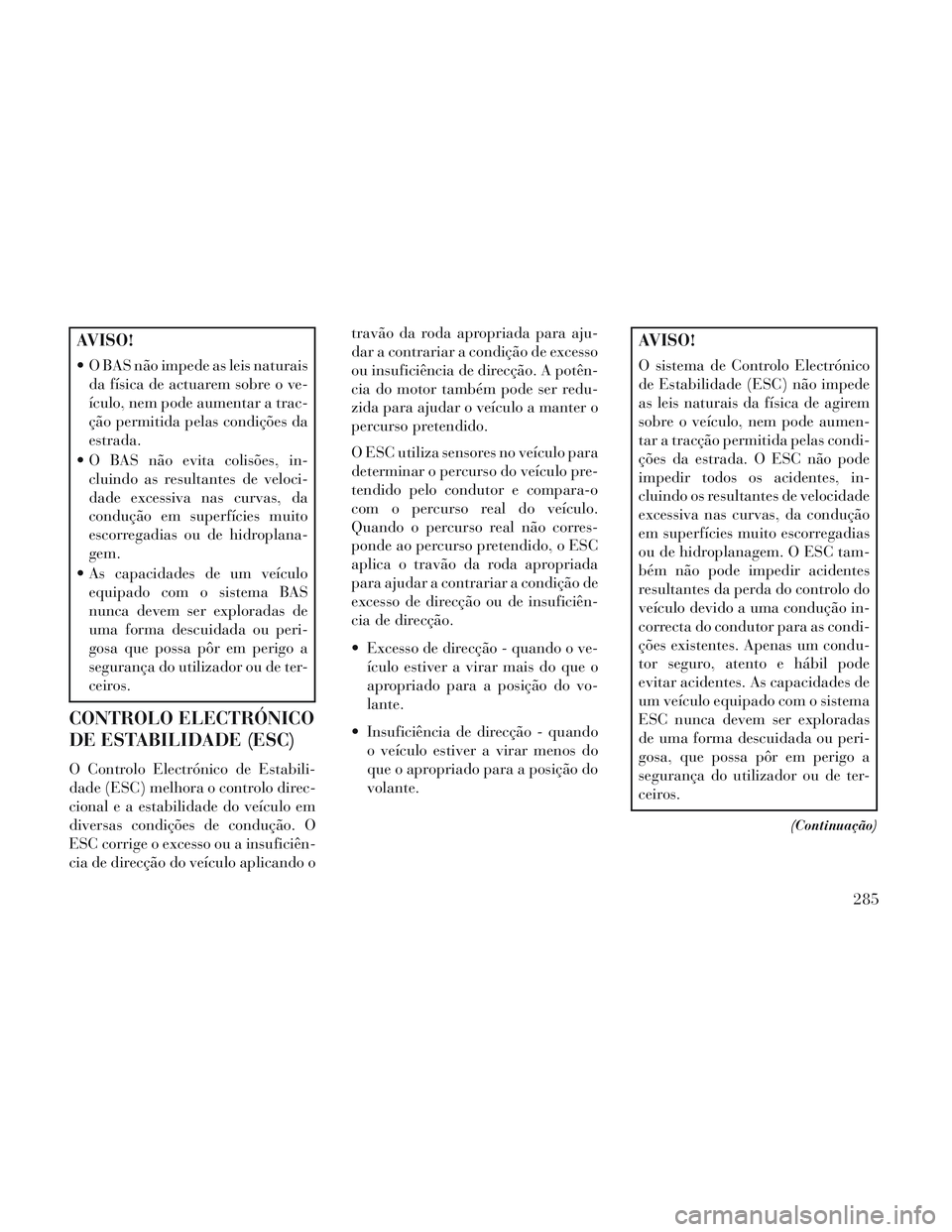

AVISO!
O BAS não impede as leis naturaisda física de actuarem sobre o ve-
ículo, nem pode aumentar a trac-
ção permitida pelas condições da
estrada.
O BAS não evita colisões, in- cluindo as resultantes de veloci-
dade excessiva nas curvas, da
condução em superfícies muito
escorregadias ou de hidroplana-
gem.
As capacidades de um veículo equipado com o sistema BAS
nunca devem ser exploradas de
uma forma descuidada ou peri-
gosa que possa pôr em perigo a
segurança do utilizador ou de ter-
ceiros.
CONTROLO ELECTRÓNICO
DE ESTABILIDADE (ESC)
O Controlo Electrónico de Estabili-
dade (ESC) melhora o controlo direc-
cional e a estabilidade do veículo em
diversas condições de condução. O
ESC corrige o excesso ou a insuficiên-
cia de direcção do veículo aplicando o travão da roda apropriada para aju-
dar a contrariar a condição de excesso
ou insuficiência de direcção. A potên-
cia do motor também pode ser redu-
zida para ajudar o veículo a manter o
percurso pretendido.
O ESC utiliza sensores no veículo para
determinar o percurso do veículo pre-
tendido pelo condutor e compara-o
com o percurso real do veículo.
Quando o percurso real não corres-
ponde ao percurso pretendido, o ESC
aplica o travão da roda apropriada
para ajudar a contrariar a condição de
excesso de direcção ou de insuficiên-
cia de direcção.
Excesso de direcção - quando o ve-
ículo estiver a virar mais do que o
apropriado para a posição do vo-
lante.
Insuficiência de direcção - quando o veículo estiver a virar menos do
que o apropriado para a posição do
volante.
AVISO!
O sistema de Controlo Electrónico
de Estabilidade (ESC) não impede
as leis naturais da física de agirem
sobre o veículo, nem pode aumen-
tar a tracção permitida pelas condi-
ções da estrada. O ESC não pode
impedir todos os acidentes, in-
cluindo os resultantes de velocidade
excessiva nas curvas, da condução
em superfícies muito escorregadias
ou de hidroplanagem. O ESC tam-
bém não pode impedir acidentes
resultantes da perda do controlo do
veículo devido a uma condução in-
correcta do condutor para as condi-
ções existentes. Apenas um condu-
tor seguro, atento e hábil pode
evitar acidentes. As capacidades de
um veículo equipado com o sistema
ESC nunca devem ser exploradas
de uma forma descuidada ou peri-
gosa, que possa pôr em perigo a
segurança do utilizador ou de ter-
ceiros.
(Continuação)
285

Modos de Funcionamento do ESCO interruptor “ESC Off”
(ESC desligado) está situ-
ado no grupo de interrupto-
res central ao lado do botão
dos piscas de emergência.
ESC Ligado
Este é o modo de funcionamento nor-
mal do ESC nos veículos de duas ro-
das. Sempre que o veículo for ligado, o
sistema ESC estará neste modo. Este
modo deve ser usado para a maior
parte das situações de condução. O
ESC só deve ser desligado por razões
específicas, indicadas a seguir.
ESC Partial Off (ESC parcialmente
desligado)
Este modo é activado ao pressionar-se
momentaneamente o interruptor
“ESC Off” (ESC desligado).
No modo “Partial Off” (Parcialmente
desligado), a parte TCS do ESC, com
excepção da característica da “pati-
nagem limitada” descrita na secção
do TCS, está desactivada e a “Luz Indicadora de ESC Desligado”
acende-se. No modo “Partial Off”
(Parcialmente desligado), o ESC fun-
ciona sem gestão do binário do motor.
Este modo destina-se a ser utilizado se
o veículo estiver enterrado em neve,
areia ou gravilha, exigindo mais rota-
ção das rodas do que aquela que o
ESC normalmente permitiria, para
obter tracção. Para activar nova-
mente o ESC, pressione momentane-
amente o interruptor "ESC Off" (ESC
desligado). Isto irá restaurar o modo
de funcionamento "ESC On" (ESC
Ligado) normal.
NOTA: Para melhorar a tracção
do veículo quando conduzir com
correntes de neve, ou quando ar-
rancar num piso com muita neve,
areia ou gravilha, pode ser conve-
niente passar para o modo "Par-
tial Off" (Parcialmente desligado)
premindo o interruptor "ESC Off"
(ESC desligado). Uma vez ultra-
passada a situação que exige a
mudança do ESC para o modo
“Partial Off” (Parcialmente desli-
gado), volte a activar o ESC pre-
mindo momentaneamente o inter-
ruptor “ESC Off” (ESC desligado).
Pode fazê-lo com o veículo em an-
damento.
AVISO!
No modo ESC parcial, a função do
ESC de redução da potência do mo-
tor está desactivada. Portanto, a es-
tabilidade do veículo acrescida pro-
porcionada pelo sistema ESC é
reduzida.
Luz Indicadora de Activação/
Avaria do ESC e Luz Indicadora
ESC OFF (ESC desligado)
A "Luz Indicadora do ESC/
Avaria", no painel de ins-
trumentos, acender-se-á
quando o interruptor da ig-
nição é ligado (ON). Deve apagar-se
com o motor em funcionamento. Se
286

"Luz Indicadora do ESC/Avaria" es-
tiver continuamente acesa com o mo-
tor a trabalhar, foi detectado um pro-
blema no sistema ESC. Se esta luz
permanecer acesa após vários ciclos
de ignição, e o veículo tiver sido con-
duzido vários quilómetros a velocida-
des superiores a 48 km/h, consulte o
seu concessionário autorizado assim
que for possível para diagnosticar e
corrigir o problema.
A "Luz Indicadora do ESC/Avaria",
(localizada no painel de instrumen-
tos), fica intermitente assim que os
pneus perdem tracção e o sistema
ESC é activado. A "Luz Indicadora do
ESC/Avaria" também fica intermi-
tente quando o TCS está activo. Se a
"Luz Indicadora do ESC/Avaria" co-
meçar a piscar durante a aceleração,
solte o acelerador devagar e aplique o
mínimo de aceleração possível.
Certifique-se de que adapta a sua ve-
locidade e condução às condições da
estrada.NOTA:
A "Luz Indicadora do ESC/
Avaria" e a "Luz Indicadora do
ESC OFF" acendem momenta-
neamente sempre que a ignição
é ligada.
Sempre que a ignição for ligada, o sistema ESC estará ligado,
mesmo que tenha sido previa-
mente desligado.
O sistema ESC emitirá zumbidos ou estalidos enquanto estiver
activado. Isto é normal; os sons
deixarão de ser ouvidos quando
o ESC se tornar inactivo após a
manobra que suscitou a activa-
ção do ESC.
A "Luz Indicadora ESC
OFF" indica que o sistema
de Controlo Electrónico da
Estabilidade (ESC) está
desligado.CONTROLO DE
OSCILAÇÃO DO
ATRELADO (TSC)
O controlo de oscilação do atrelado
(TSC) usa sensores no veículo que re-
conhecem uma oscilação excessiva do
atrelado e que tomarão as acções ne-
cessárias para parar a oscilação. O sis-
tema poderá reduzir a potência do mo-
tor e aplicar o travão da roda(s)
apropriada(s) para contrariar a oscila-
ção do atrelado. O TSC activa-se auto-
maticamente uma vez detectada uma
oscilação excessiva do atrelado. Não é
necessária a intervenção do condutor.
Note que o TSC não consegue evitar a
oscilação em todos os atrelados. Tenha
sempre cuidado quando rebocar um
atrelado e respeite as recomendações
relativas ao peso da lingueta do atre-
lado. Consultar "Reboque de atrelado"
nesta secção para obter mais informa-
ções. Quando o TSC estiver a funcio-
nar, a “Luz Indicadora de Avaria/
Activação do ESC" pisca, a potência do
motor pode ser reduza e o condutor
sentirá o travão a ser aplicado a rodas
individuais numa tentativa de parar a
287

oscilação do atrelado. O TSC é desac-
tivado quando o sistema ESC estiver no
modo "Partial Off" (Parcialmente des-
ligado).
AVISO!
Se o TSC se activar durante a condu-
ção, reduza a velocidade do veículo
num local seguro mais próximo e
ajuste a carga do atrelado para elimi-
nar a oscilação do atrelado.
ASSISTÊNCIA AO
ARRANQUE EM SUBIDA
(HSA)
O sistema HSA foi concebido para
ajudar o condutor a arrancar quando
o veículo se encontra parado ou numa
rampa. O HSA mantém o nível de
pressão de travagem aplicado pelo
condutor durante breves momentos,
depois de o condutor retirar o pé do
pedal dos travões. Se, durante este
curto período de tempo, o condutor
não carregar no acelerador, o sistema
liberta a pressão de travagem e o veí-
culo deslizará pela rampa abaixo. Àmedida que o veículo começa a circu-
lar na direcção pretendida, o sistema
liberta a pressão de travagem propor-
cional à aceleração aplicada.
INFORMAÇÕES SOBRE A
SEGURANÇA DOS PNEUS
Marcas de pneus
NOTA:
O sistema de identificação dos
tamanhos dos pneus P
(Passageiro)-Metric baseia-se
nas normas de concepção dos
Estados Unidos. Os pneus
P-Metric têm a letra “P” mol-
dada na parede lateral, antes da
designação do tamanho. Exem-
plo: P215/65R15 95H.
O sistema métrico europeu de identificação dos tamanhos dos
pneus baseia-se nas normas de
concepção europeias. Os pneus
concebidos com base nesta
norma têm o tamanho moldado
na parede lateral, a começar
pela largura da secção. A letra
"P" está ausente nesta designa-
ção de tamanho de pneus.
Exemplo: 215/65R15 96H.
O sistema de identificação dos tamanhos dos pneus LT (Light
Truck)-Metric baseia-se nas
normas de concepção dos Esta-
dos Unidos. A designação do ta-
manho para os pneus LT-Metric
é a mesma dos pneus P-Metric,
1 — Código de
Normas de Segu-
rança DOT dos
EUA (TIN) 4 — Carga Má-
xima
2 — Designação
do Tamanho 5 — Pressão Má-
xima
3 — Descrição de
Manutenção 6 — Graus de
Desgaste, Tracção
e Temperatura
288

com excepção das letras “LT”
que estão moldadas na parede
lateral, antes da designação do
tamanho.
Exemplo: LT235/85R16.
Os pneus sobresselentes tempo- rários destinam-se apenas a
uma utilização de emergência temporária. Os pneus sobresse-
lentes compactos de alta pressão
temporários têm a letra "T" ou
"S" moldada na parede do pneu
antes da designação do tama-
nho.
Exemplo: T145/80D18 103M.
Os tamanhos de pneus "high flo-
tation" baseiam-se em normas
de concepção dos Estados Uni-
dos e começam com o diâmetro
do pneu moldado na parede la-
teral. Exemplo: 31x10.5 R15 LT.
Tabela de Tamanhos de Pneus
EXEMPLO:
Designação do Tamanho: P= Tamanho de pneus de veículos de passageiros baseado nas normas de concepção dos EUA
"....vazio...." = Tamanho de pneus de veículos de passageiros baseado nas normas de concepção europeias
LT = Tamanho de pneus de camiões ligeiros baseado nas normas de concepção dos EUA
TouS= Pneu sobresselente temporário
31 = Diâmetro global em polegadas (pol.)
215 = Largura da secção em milímetros (mm)
65 = Relação largura/altura em percentagem (%)
— Relação entre a altura da secção e a largura da secção do pneu
10,5 = Largura da secção em polegadas (pol.)
R = Código de construção
— "R" significa construção radial
— "D" significa construção diagonal ou enviesada
15 = Diâmetro das jantes em polegadas (pol.)
289

EXEMPLO:
Descrição do Tipo de Uso: 95= Índice de Carga
— Um código numérico associado à carga máxima que um pneu pode suportar
H = Símbolo de Velocidade
— Um símbolo a indicar o intervalo de velocidades a que um pneu consegue suportar uma carga
correspondente ao seu índice de carga em determinadas condições operacionais
— A velocidade máxima correspondente ao símbolo de velocidade só deve ser alcançada em deter-
minadas condições de funcionamento (i.e., pressão dos pneus, carga do veículo, condições da es-
trada e limites de velocidade indicados)
Identificação da Carga: "....vazio...." = A ausência de qualquer texto na parede lateral do pneu indica um pneu de carga padrão (SL,
Standard Load)
Extra Load (XL) = Pneu de carga extra (ou reforçado)
Light Load (LL) = Pneu de carga ligeira
C, D, E, F, G = Intervalo de carga associado à carga máxima que um pneu pode suportar a uma determinada
pressão
Maximum Load— A carga máxima indica a máxima carga que este pneu está concebido para suportar
Maximum Pressure— A pressão máxima indica a máxima pressão de enchimento dos pneus a frio para este pneu
290
