2014 Lancia Voyager Instrukcja obsługi (in Polish)

Układ chłodzenia – Opróżnianie,
płukanie i napełnianie
Jeżeli płyn chłodzący (niezamarzający)
jest brudny lub zawiera znaczne ilości
osadu, należy przeczyścić i przepłukać
układ chłodzący odpowiednim środ-
kiem czyszczącym. W celu usunięcia
wszystkich pozostałości odkładów i che-
mikaliów należy obficie przepłukać
układ. Płyn chłodzący (niezamarzający)
należy utylizować w prawidłowy sposób.
Więcej informacji na temat odpowied-
nich okresów międzyserwisowych znaj-
duje się w „Harmonogramie konserwacji”.
Wybór płynu chłodzącego
Stosować wyłącznie zalecane przez pro-
ducenta płyny chłodzące (niezamarza-
jące). Więcej informacji znajduje się w
części „Płyny, środki smarne i orygi-
nalne części” w rozdziale „Obsługa ser-
wisowa pojazdu”.
PRZESTROGA!
• Wprowadzanie do układu płynuchłodzącego (niezamarzającego) in-
nego niż zalecany może doprowa-
dzić do uszkodzenia silnika i zwięk-
szyć jego podatność na korozję. W
przypadku awaryjnego wprowadze-
nia do układu płynu chłodzącego
(niezamarzającego) innego niż zale-
cany należy go jak najszybciej wy-
mienić na płyn chłodzący (niezama-
rzający) zgodny ze specyfikacją.
• Nie wolno stosować samej wody ani płynów chłodzących (niezamarzają-
cych) na bazie alkoholu. Nie wolno
stosować dodatkowych inhibitorów
ani środków przeciwkorozyjnych,
ponieważ mogą one nie być kompa-
tybilne z płynem chłodzącym (nie-
zamarzającym) w chłodnicy i dopro-
wadzić do jej zatkania.
•
Pojazd nie jest przystosowany do uży-
wania płynu chłodzącego (niezama-
rzającego) na bazie glikolu propyleno-
wego. Nie zaleca się stosowania płynu
chłodzącego (niezamarzającego) na
bazie glikolu propylenowego.
Dolewanie płynu chłodzącego
Ten pojazd został fabrycznie napełniony
udoskonalonym płynem chłodzącym
(niezamarzającym), który umożliwia wy-
dłużenie okresów międzyserwisowych.
Płyn chłodzący (niezamarzający) należy
wymieniać co dziesięć lat lub co
240 000 km. Aby zapobiec skróceniu wy-
dłużonego okresu eksploatacji płynu, na-
leży pamiętać o stosowaniu tego samego
płynu chłodzącego (niezamarzającego)
przez cały okres użytkowania pojazdu.
Do przygotowania roztworu wody i
płynu chłodzącego (niezamarzającego)
należy stosować wyłącznie bardzo czystą
wodę, na przykład destylowaną lub de-
mineralizowaną. Stosowanie słabej ja-
kości wody zwiększa podatność układu
chłodzącego silnika na rdzewienie.
Należy pamiętać, że to właściciel pojazdu
ponosi odpowiedzialność za utrzymanie
prawidłowego poziomu zabezpieczenia
przed zamarznięciem, który należy do-
stosować do warunków pogodowych pa-
nujących w miejscu użytkowania pojazdu.
363

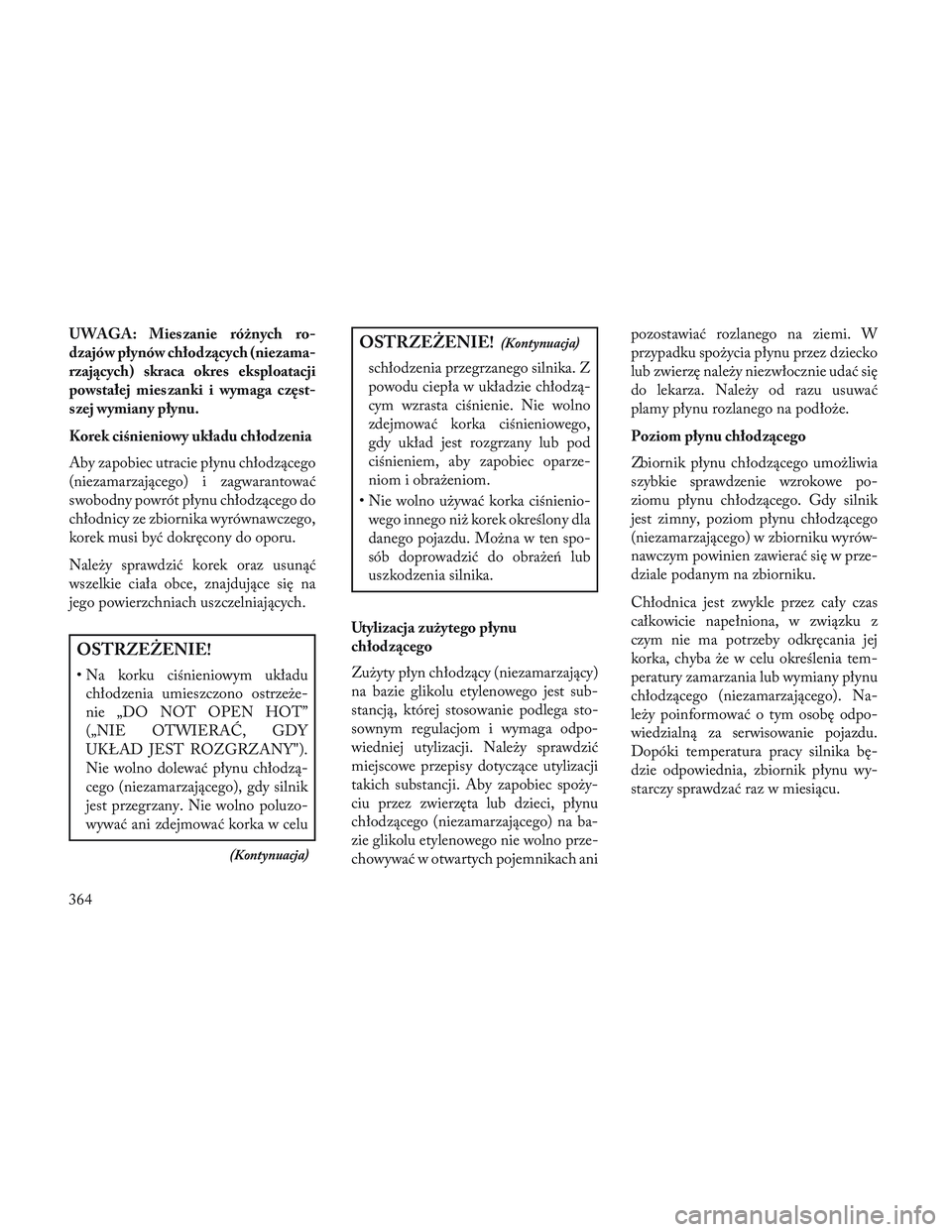

UWAGA: Mieszanie różnych ro-
dzajów płynów chłodzących (niezama-
rzających) skraca okres eksploatacji
powstałej mieszanki i wymaga częst-
szej wymiany płynu.
Korek ciśnieniowy układu chłodzenia
Aby zapobiec utracie płynu chłodzącego
(niezamarzającego) i zagwarantować
swobodny powrót płynu chłodzącego do
chłodnicy ze zbiornika wyrównawczego,
korek musi być dokręcony do oporu.
Należy sprawdzić korek oraz usunąć
wszelkie ciała obce, znajdujące się na
jego powierzchniach uszczelniających.
OSTRZEŻENIE!
• Na korku ciśnieniowym układuchłodzenia umieszczono ostrzeże-
nie „DO NOT OPEN HOT”
(„NIE OTWIERAĆ, GDY
UKŁAD JEST ROZGRZANY").
Nie wolno dolewać płynu chłodzą-
cego (niezamarzającego), gdy silnik
jest przegrzany. Nie wolno poluzo-
wywać ani zdejmować korka w celu
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
schłodzenia przegrzanego silnika. Z
powodu ciepła w układzie chłodzą-
cym wzrasta ciśnienie. Nie wolno
zdejmować korka ciśnieniowego,
gdy układ jest rozgrzany lub pod
ciśnieniem, aby zapobiec oparze-
niom i obrażeniom.
• Nie wolno używać korka ciśnienio- wego innego niż korek określony dla
danego pojazdu. Można w ten spo-
sób doprowadzić do obrażeń lub
uszkodzenia silnika.
Utylizacja zużytego płynu
chłodzącego
Zużyty płyn chłodzący (niezamarzający)
na bazie glikolu etylenowego jest sub-
stancją, której stosowanie podlega sto-
sownym regulacjom i wymaga odpo-
wiedniej utylizacji. Należy sprawdzić
miejscowe przepisy dotyczące utylizacji
takich substancji. Aby zapobiec spoży-
ciu przez zwierzęta lub dzieci, płynu
chłodzącego (niezamarzającego) na ba-
zie glikolu etylenowego nie wolno prze-
chowywać w otwartych pojemnikach ani pozostawiać rozlanego na ziemi. W
przypadku spożycia płynu przez dziecko
lub zwierzę należy niezwłocznie udać się
do lekarza. Należy od razu usuwać
plamy płynu rozlanego na podłoże.
Poziom płynu chłodzącego
Zbiornik płynu chłodzącego umożliwia
szybkie sprawdzenie wzrokowe po-
ziomu płynu chłodzącego. Gdy silnik
jest zimny, poziom płynu chłodzącego
(niezamarzającego) w zbiorniku wyrów-
nawczym powinien zawierać się w prze-
dziale podanym na zbiorniku.
Chłodnica jest zwykle przez cały czas
całkowicie napełniona, w związku z
czym nie ma potrzeby odkręcania jej
korka, chyba że w celu określenia tem-
peratury zamarzania lub wymiany płynu
chłodzącego (niezamarzającego). Na-
leży poinformować o tym osobę odpo-
wiedzialną za serwisowanie pojazdu.
Dopóki temperatura pracy silnika bę-
dzie odpowiednia, zbiornik płynu wy-
starczy sprawdzać raz w miesiącu.
364

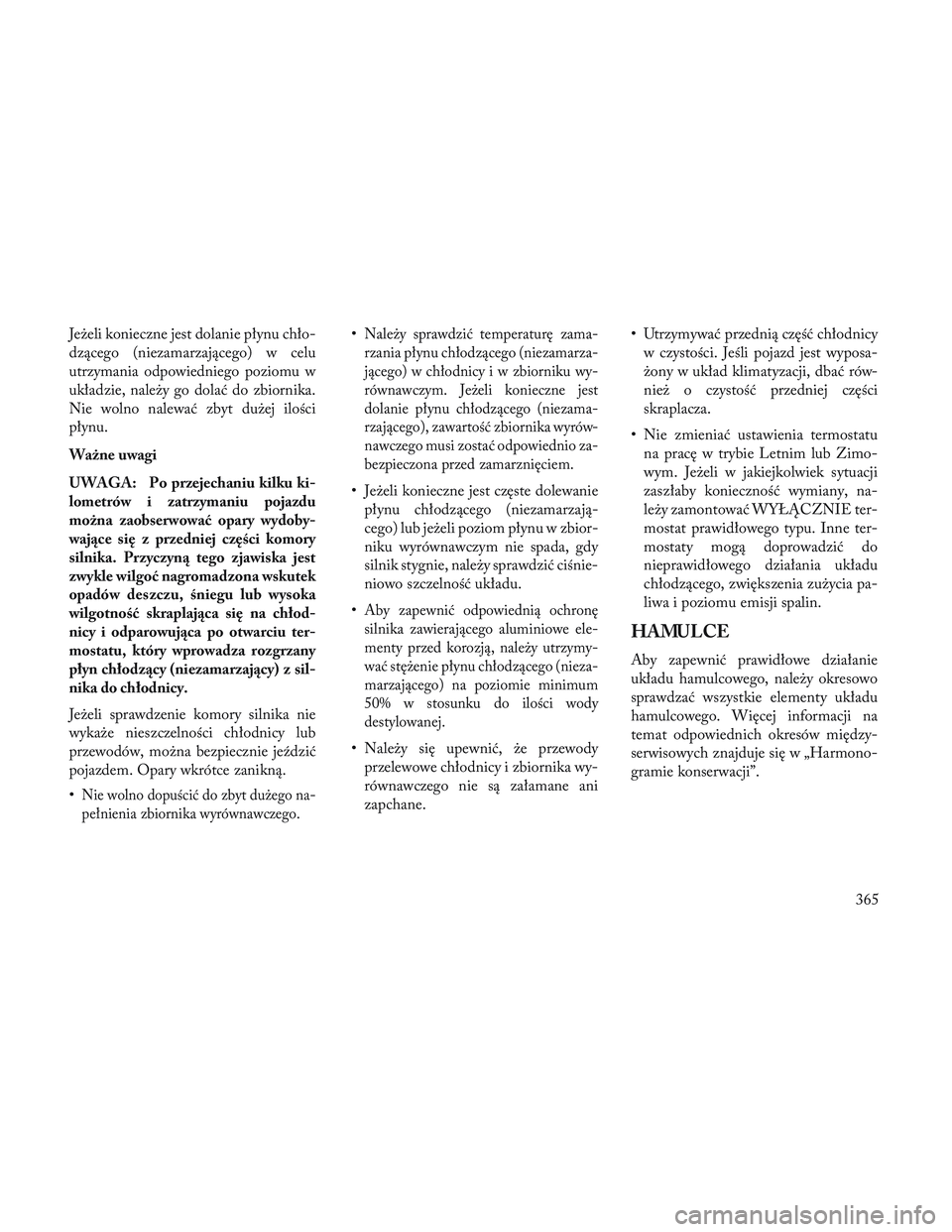

Jeżeli konieczne jest dolanie płynu chło-
dzącego (niezamarzającego) w celu
utrzymania odpowiedniego poziomu w
układzie, należy go dolać do zbiornika.
Nie wolno nalewać zbyt dużej ilości
płynu.
Ważne uwagi
UWAGA: Po przejechaniu kilku ki-
lometrów i zatrzymaniu pojazdu
można zaobserwować opary wydoby-
wające się z przedniej części komory
silnika. Przyczyną tego zjawiska jest
zwykle wilgoć nagromadzona wskutek
opadów deszczu, śniegu lub wysoka
wilgotność skraplająca się na chłod-
nicy i odparowująca po otwarciu ter-
mostatu, który wprowadza rozgrzany
płyn chłodzący (niezamarzający) z sil-
nika do chłodnicy.
Jeżeli sprawdzenie komory silnika nie
wykaże nieszczelności chłodnicy lub
przewodów, można bezpiecznie jeździć
pojazdem. Opary wkrótce zanikną.
•
Nie wolno dopuścić do zbyt dużego na-
pełnienia zbiornika wyrównawczego.
•Należy sprawdzić temperaturę zama-
rzania płynu chłodzącego (niezamarza-
jącego) w chłodnicy i w zbiorniku wy-
równawczym. Jeżeli konieczne jest
dolanie płynu chłodzącego (niezama-
rzającego), zawartość zbiornika wyrów-
nawczego musi zostać odpowiednio za-
bezpieczona przed zamarznięciem.
• Jeżeli konieczne jest częste dolewaniepłynu chłodzącego (niezamarzają-
cego) lub jeżeli poziom płynu w zbior-
niku wyrównawczym nie spada, gdy
silnik stygnie, należy sprawdzić ciśnie-
niowo szczelność układu.
•
Aby zapewnić odpowiednią ochronę
silnika zawierającego aluminiowe ele-
menty przed korozją, należy utrzymy-
wać stężenie płynu chłodzącego (nieza-
marzającego) na poziomie minimum
50% w stosunku do ilości wody
destylowanej.
• Należy się upewnić, że przewody przelewowe chłodnicy i zbiornika wy-
równawczego nie są załamane ani
zapchane. • Utrzymywać przednią część chłodnicy
w czystości. Jeśli pojazd jest wyposa-
żony w układ klimatyzacji, dbać rów-
nież o czystość przedniej części
skraplacza.
• Nie zmieniać ustawienia termostatu na pracę w trybie Letnim lub Zimo-
wym. Jeżeli w jakiejkolwiek sytuacji
zaszłaby konieczność wymiany, na-
leży zamontować WYŁĄCZNIE ter-
mostat prawidłowego typu. Inne ter-
mostaty mogą doprowadzić do
nieprawidłowego działania układu
chłodzącego, zwiększenia zużycia pa-
liwa i poziomu emisji spalin.
HAMULCE
Aby zapewnić prawidłowe działanie
układu hamulcowego, należy okresowo
sprawdzać wszystkie elementy układu
hamulcowego. Więcej informacji na
temat odpowiednich okresów między-
serwisowych znajduje się w „Harmono-
gramie konserwacji”.
365

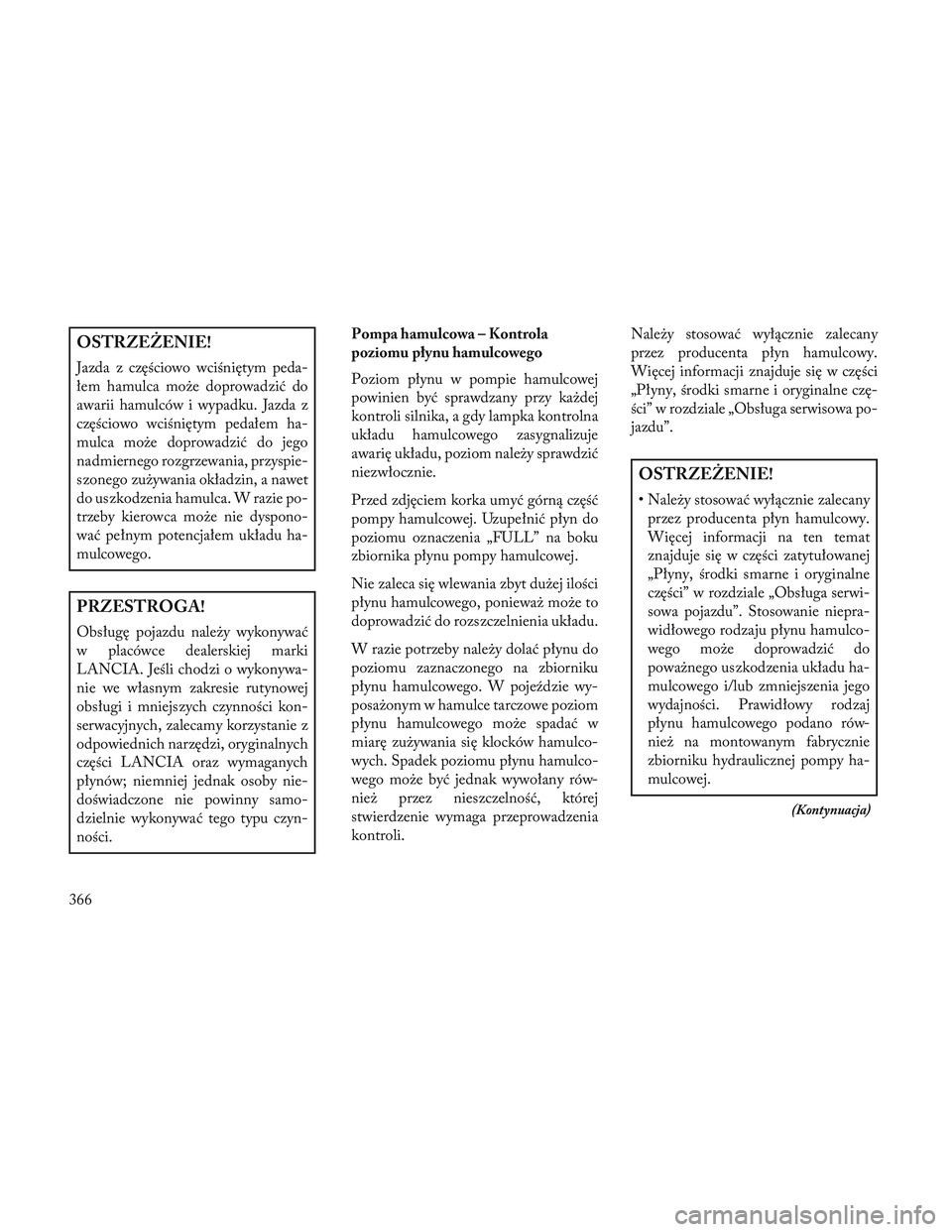

OSTRZEŻENIE!
Jazda z częściowo wciśniętym peda-
łem hamulca może doprowadzić do
awarii hamulców i wypadku. Jazda z
częściowo wciśniętym pedałem ha-
mulca może doprowadzić do jego
nadmiernego rozgrzewania, przyspie-
szonego zużywania okładzin, a nawet
do uszkodzenia hamulca. W razie po-
trzeby kierowca może nie dyspono-
wać pełnym potencjałem układu ha-
mulcowego.
PRZESTROGA!
Obsługę pojazdu należy wykonywać
w placówce dealerskiej marki
LANCIA. Jeśli chodzi o wykonywa-
nie we własnym zakresie rutynowej
obsługi i mniejszych czynności kon-
serwacyjnych, zalecamy korzystanie z
odpowiednich narzędzi, oryginalnych
części LANCIA oraz wymaganych
płynów; niemniej jednak osoby nie-
doświadczone nie powinny samo-
dzielnie wykonywać tego typu czyn-
ności.Pompa hamulcowa – Kontrola
poziomu płynu hamulcowego
Poziom płynu w pompie hamulcowej
powinien być sprawdzany przy każdej
kontroli silnika, a gdy lampka kontrolna
układu hamulcowego zasygnalizuje
awarię układu, poziom należy sprawdzić
niezwłocznie.
Przed zdjęciem korka umyć górną część
pompy hamulcowej. Uzupełnić płyn do
poziomu oznaczenia „FULL” na boku
zbiornika płynu pompy hamulcowej.
Nie zaleca się wlewania zbyt dużej ilości
płynu hamulcowego, ponieważ może to
doprowadzić do rozszczelnienia układu.
W razie potrzeby należy dolać płynu do
poziomu zaznaczonego na zbiorniku
płynu hamulcowego. W pojeździe wy-
posażonym w hamulce tarczowe poziom
płynu hamulcowego może spadać w
miarę zużywania się klocków hamulco-
wych. Spadek poziomu płynu hamulco-
wego może być jednak wywołany rów-
nież przez nieszczelność, której
stwierdzenie wymaga przeprowadzenia
kontroli.
Należy stosować wyłącznie zalecany
przez producenta płyn hamulcowy.
Więcej informacji znajduje się w części
„Płyny, środki smarne i oryginalne czę-
ści” w rozdziale „Obsługa serwisowa po-
jazdu”.
OSTRZEŻENIE!
• Należy stosować wyłącznie zalecany
przez producenta płyn hamulcowy.
Więcej informacji na ten temat
znajduje się w części zatytułowanej
„Płyny, środki smarne i oryginalne
części” w rozdziale „Obsługa serwi-
sowa pojazdu”. Stosowanie niepra-
widłowego rodzaju płynu hamulco-
wego może doprowadzić do
poważnego uszkodzenia układu ha-
mulcowego i/lub zmniejszenia jego
wydajności. Prawidłowy rodzaj
płynu hamulcowego podano rów-
nież na montowanym fabrycznie
zbiorniku hydraulicznej pompy ha-
mulcowej.
(Kontynuacja)
366

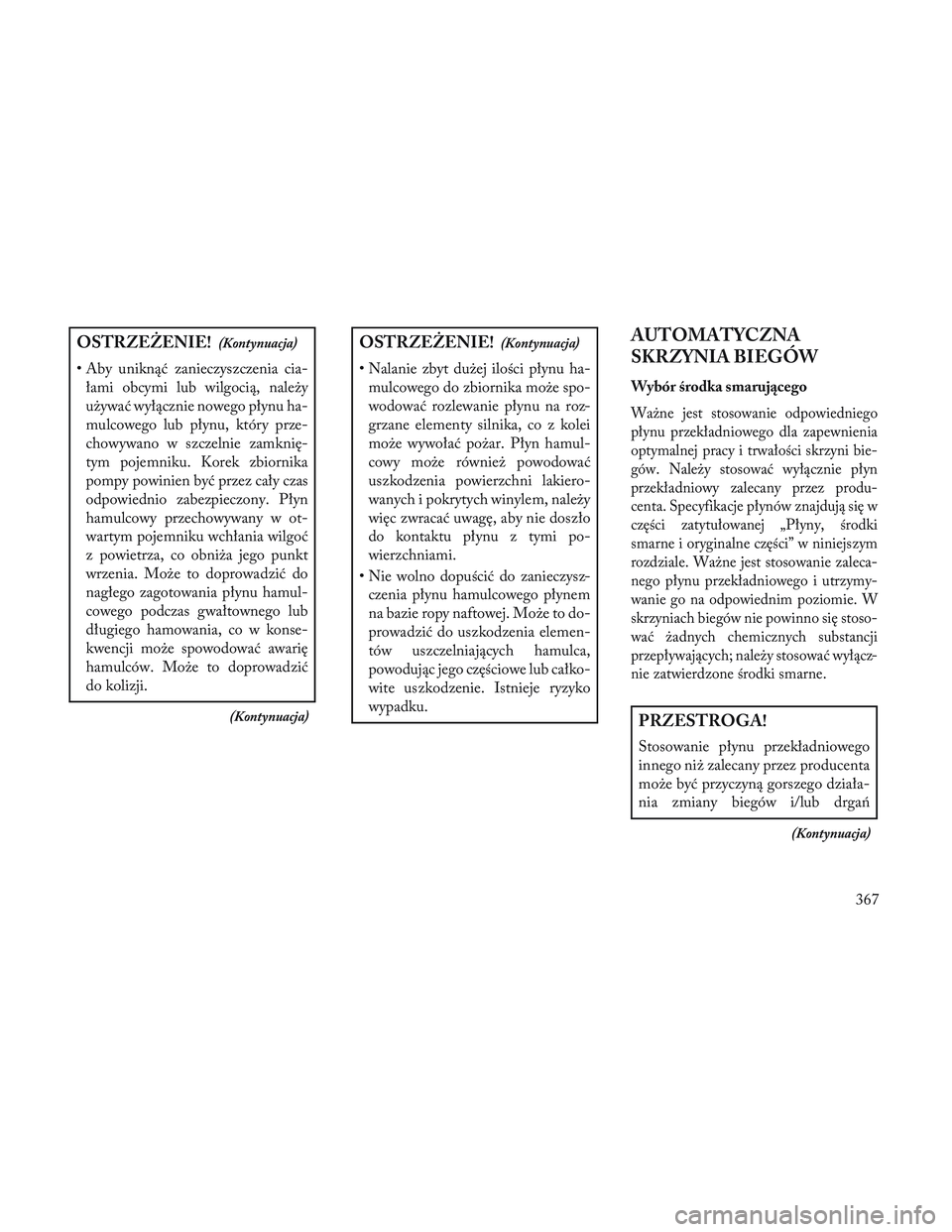

OSTRZEŻENIE!(Kontynuacja)
• Aby uniknąć zanieczyszczenia cia-łami obcymi lub wilgocią, należy
używać wyłącznie nowego płynu ha-
mulcowego lub płynu, który prze-
chowywano w szczelnie zamknię-
tym pojemniku. Korek zbiornika
pompy powinien być przez cały czas
odpowiednio zabezpieczony. Płyn
hamulcowy przechowywany w ot-
wartym pojemniku wchłania wilgoć
z powietrza, co obniża jego punkt
wrzenia. Może to doprowadzić do
nagłego zagotowania płynu hamul-
cowego podczas gwałtownego lub
długiego hamowania, co w konse-
kwencji może spowodować awarię
hamulców. Może to doprowadzić
do kolizji.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Nalanie zbyt dużej ilości płynu ha-mulcowego do zbiornika może spo-
wodować rozlewanie płynu na roz-
grzane elementy silnika, co z kolei
może wywołać pożar. Płyn hamul-
cowy może również powodować
uszkodzenia powierzchni lakiero-
wanych i pokrytych winylem, należy
więc zwracać uwagę, aby nie doszło
do kontaktu płynu z tymi po-
wierzchniami.
• Nie wolno dopuścić do zanieczysz- czenia płynu hamulcowego płynem
na bazie ropy naftowej. Może to do-
prowadzić do uszkodzenia elemen-
tów uszczelniających hamulca,
powodując jego częściowe lub całko-
wite uszkodzenie. Istnieje ryzyko
wypadku.
AUTOMATYCZNA
SKRZYNIA BIEGÓW
Wybór środka smarującego
Ważne jest stosowanie odpowiedniego
płynu przekładniowego dla zapewnienia
optymalnej pracy i trwałości skrzyni bie-
gów. Należy stosować wyłącznie płyn
przekładniowy zalecany przez produ-
centa. Specyfikacje płynów znajdują się w
części zatytułowanej „Płyny, środki
smarne i oryginalne części” w niniejszym
rozdziale. Ważne jest stosowanie zaleca-
nego płynu przekładniowego i utrzymy-
wanie go na odpowiednim poziomie. W
skrzyniach biegów nie powinno się stoso-
wać żadnych chemicznych substancji
przepływających; należy stosować wyłącz-
nie zatwierdzone środki smarne.
PRZESTROGA!
Stosowanie płynu przekładniowego
innego niż zalecany przez producenta
może być przyczyną gorszego działa-
nia zmiany biegów i/lub drgań
(Kontynuacja)
367

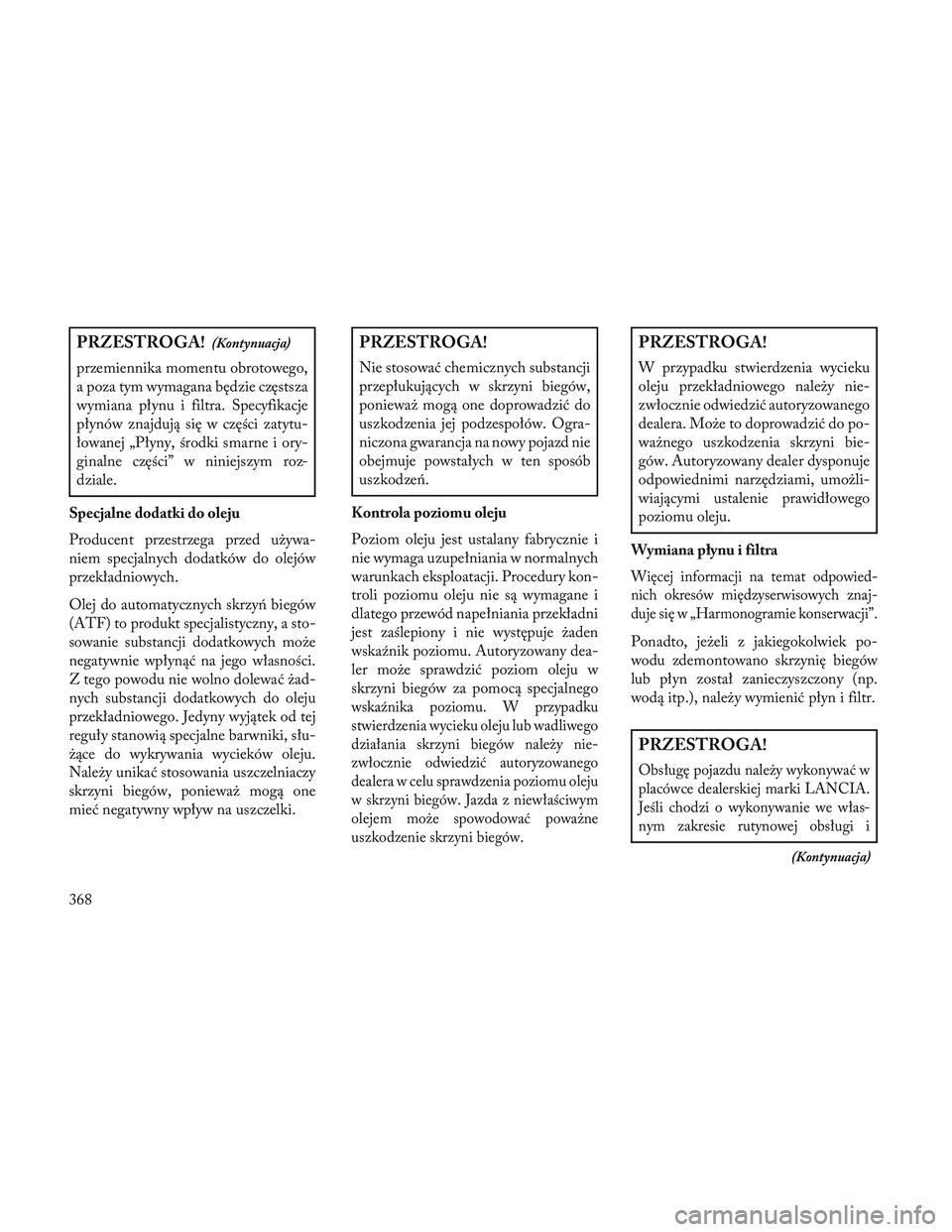

PRZESTROGA!(Kontynuacja)
przemiennika momentu obrotowego,
a poza tym wymagana będzie częstsza
wymiana płynu i filtra. Specyfikacje
płynów znajdują się w części zatytu-
łowanej „Płyny, środki smarne i ory-
ginalne części” w niniejszym roz-
dziale.
Specjalne dodatki do oleju
Producent przestrzega przed używa-
niem specjalnych dodatków do olejów
przekładniowych.
Olej do automatycznych skrzyń biegów
(ATF) to produkt specjalistyczny, a sto-
sowanie substancji dodatkowych może
negatywnie wpłynąć na jego własności.
Z tego powodu nie wolno dolewać żad-
nych substancji dodatkowych do oleju
przekładniowego. Jedyny wyjątek od tej
reguły stanowią specjalne barwniki, słu-
żące do wykrywania wycieków oleju.
Należy unikać stosowania uszczelniaczy
skrzyni biegów, ponieważ mogą one
mieć negatywny wpływ na uszczelki.
PRZESTROGA!
Nie stosować chemicznych substancji
przepłukujących w skrzyni biegów,
ponieważ mogą one doprowadzić do
uszkodzenia jej podzespołów. Ogra-
niczona gwarancja na nowy pojazd nie
obejmuje powstałych w ten sposób
uszkodzeń.
Kontrola poziomu oleju
Poziom oleju jest ustalany fabrycznie i
nie wymaga uzupełniania w normalnych
warunkach eksploatacji. Procedury kon-
troli poziomu oleju nie są wymagane i
dlatego przewód napełniania przekładni
jest zaślepiony i nie występuje żaden
wskaźnik poziomu. Autoryzowany dea-
ler może sprawdzić poziom oleju w
skrzyni biegów za pomocą specjalnego
wskaźnika poziomu. W przypadku
stwierdzenia wycieku oleju lub wadliwego
działania skrzyni biegów należy nie-
zwłocznie odwiedzić autoryzowanego
dealera w celu sprawdzenia poziomu oleju
w skrzyni biegów. Jazda z niewłaściwym
olejem może spowodować poważne
uszkodzenie skrzyni biegów.
PRZESTROGA!
W przypadku stwierdzenia wycieku
oleju przekładniowego należy nie-
zwłocznie odwiedzić autoryzowanego
dealera. Może to doprowadzić do po-
ważnego uszkodzenia skrzyni bie-
gów. Autoryzowany dealer dysponuje
odpowiednimi narzędziami, umożli-
wiającymi ustalenie prawidłowego
poziomu oleju.
Wymiana płynu i filtra
Więcej informacji na temat odpowied-
nich okresów międzyserwisowych znaj-
duje się w „Harmonogramie konserwacji”.
Ponadto, jeżeli z jakiegokolwiek po-
wodu zdemontowano skrzynię biegów
lub płyn został zanieczyszczony (np.
wodą itp.), należy wymienić płyn i filtr.
PRZESTROGA!
Obsługę pojazdu należy wykonywać w
placówce dealerskiej marki LANCIA.
Jeśli chodzi o wykonywanie we włas-
nym zakresie rutynowej obsługi i
(Kontynuacja)
368

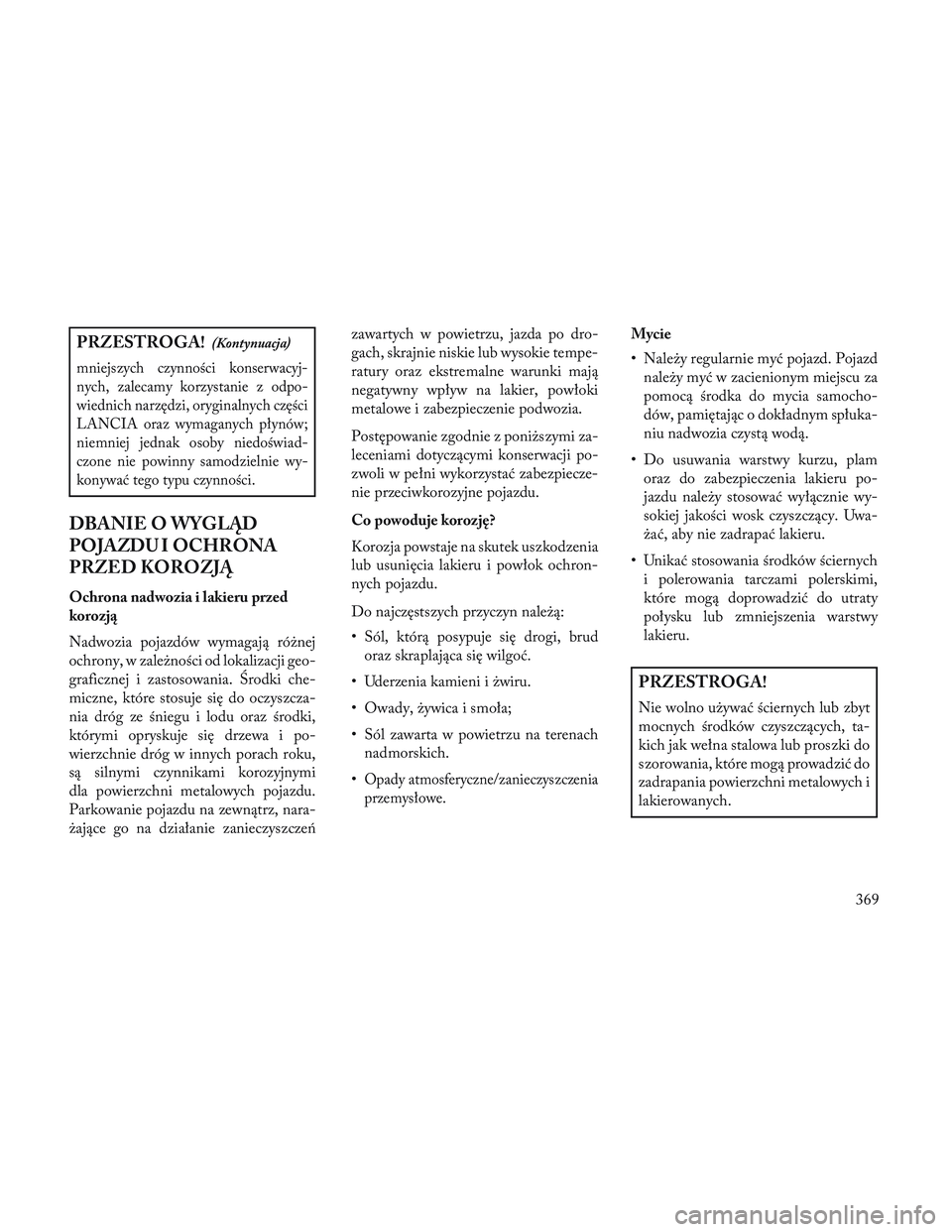

PRZESTROGA!(Kontynuacja)
mniejszych czynności konserwacyj-
nych, zalecamy korzystanie z odpo-
wiednich narzędzi, oryginalnych części
LANCIA oraz wymaganych płynów;
niemniej jednak osoby niedoświad-
czone nie powinny samodzielnie wy-
konywać tego typu czynności.
DBANIE O WYGLĄD
POJAZDU I OCHRONA
PRZED KOROZJĄ
Ochrona nadwozia i lakieru przed
korozją
Nadwozia pojazdów wymagają różnej
ochrony, w zależności od lokalizacji geo-
graficznej i zastosowania. \frodki che-
miczne, które stosuje się do oczyszcza-
nia dróg ze śniegu i lodu oraz środki,
którymi opryskuje się drzewa i po-
wierzchnie dróg w innych porach roku,
są silnymi czynnikami korozyjnymi
dla powierzchni metalowych pojazdu.
Parkowanie pojazdu na zewnątrz, nara-
żające go na działanie zanieczyszczeńzawartych w powietrzu, jazda po dro-
gach, skrajnie niskie lub wysokie tempe-
ratury oraz ekstremalne warunki mają
negatywny wpływ na lakier, powłoki
metalowe i zabezpieczenie podwozia.
Postępowanie zgodnie z poniższymi za-
leceniami dotyczącymi konserwacji po-
zwoli w pełni wykorzystać zabezpiecze-
nie przeciwkorozyjne pojazdu.
Co powoduje korozję?
Korozja powstaje na skutek uszkodzenia
lub usunięcia lakieru i powłok ochron-
nych pojazdu.
Do najczęstszych przyczyn należą:
• Sól, którą posypuje się drogi, brud
oraz skraplająca się wilgoć.
• Uderzenia kamieni i żwiru.
• Owady, żywica i smoła;
• Sól zawarta w powietrzu na terenach nadmorskich.
•
Opady atmosferyczne/zanieczyszczenia
przemysłowe.
Mycie
• Należy regularnie myć pojazd. Pojazd należy myć w zacienionym miejscu za
pomocą środka do mycia samocho-
dów, pamiętając o dokładnym spłuka-
niu nadwozia czystą wodą.
• Do usuwania warstwy kurzu, plam oraz do zabezpieczenia lakieru po-
jazdu należy stosować wyłącznie wy-
sokiej jakości wosk czyszczący. Uwa-
żać, aby nie zadrapać lakieru.
• Unikać stosowania środków ściernych i polerowania tarczami polerskimi,
które mogą doprowadzić do utraty
połysku lub zmniejszenia warstwy
lakieru.
PRZESTROGA!
Nie wolno używać ściernych lub zbyt
mocnych środków czyszczących, ta-
kich jak wełna stalowa lub proszki do
szorowania, które mogą prowadzić do
zadrapania powierzchni metalowych i
lakierowanych.
369

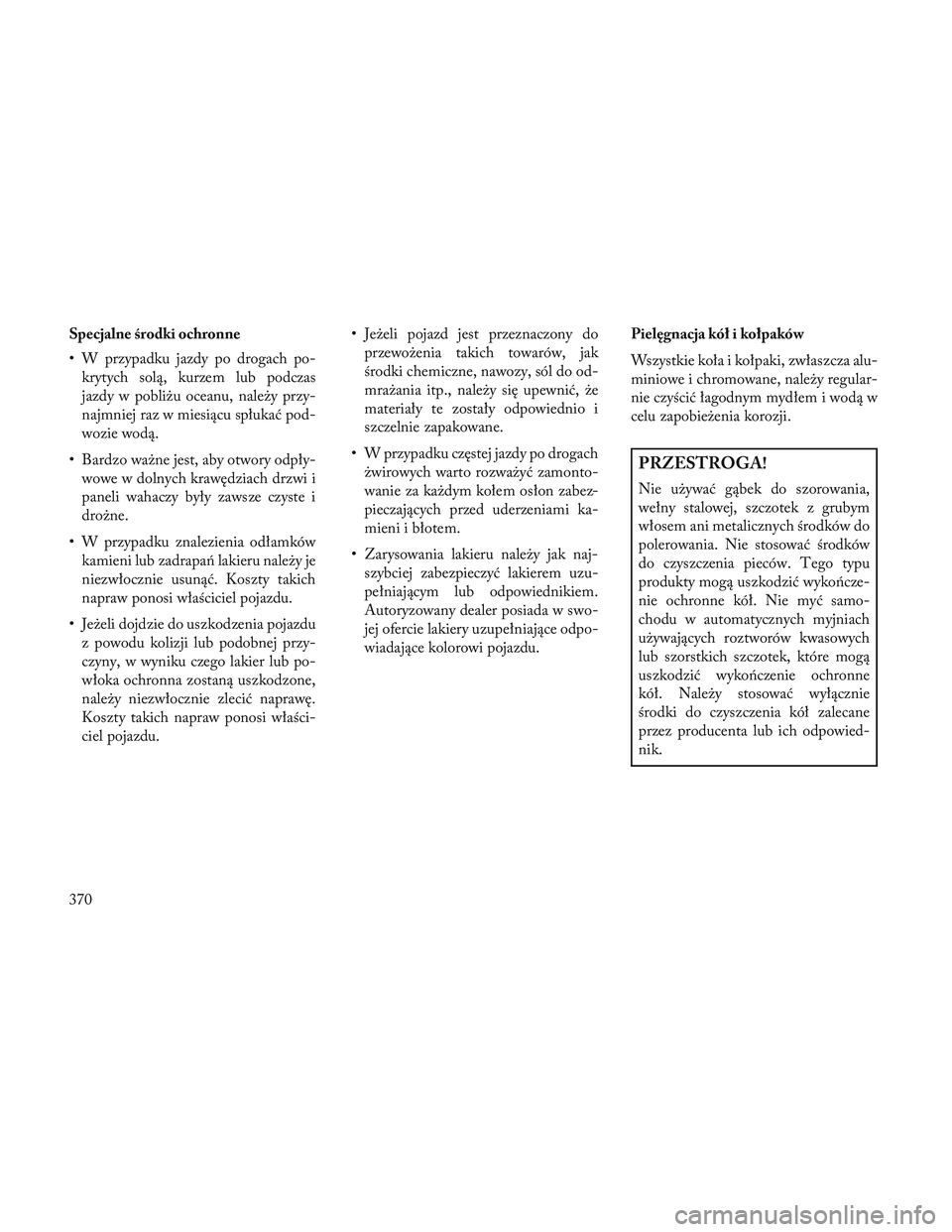

Specjalne środki ochronne
• W przypadku jazdy po drogach po-krytych solą, kurzem lub podczas
jazdy w pobliżu oceanu, należy przy-
najmniej raz w miesiącu spłukać pod-
wozie wodą.
• Bardzo ważne jest, aby otwory odpły- wowe w dolnych krawędziach drzwi i
paneli wahaczy były zawsze czyste i
drożne.
• W przypadku znalezienia odłamków kamieni lub zadrapań lakieru należy je
niezwłocznie usunąć. Koszty takich
napraw ponosi właściciel pojazdu.
• Jeżeli dojdzie do uszkodzenia pojazdu z powodu kolizji lub podobnej przy-
czyny, w wyniku czego lakier lub po-
włoka ochronna zostaną uszkodzone,
należy niezwłocznie zlecić naprawę.
Koszty takich napraw ponosi właści-
ciel pojazdu. • Jeżeli pojazd jest przeznaczony do
przewożenia takich towarów, jak
środki chemiczne, nawozy, sól do od-
mrażania itp., należy się upewnić, że
materiały te zostały odpowiednio i
szczelnie zapakowane.
• W przypadku częstej jazdy po drogach żwirowych warto rozważyć zamonto-
wanie za każdym kołem osłon zabez-
pieczających przed uderzeniami ka-
mieni i błotem.
• Zarysowania lakieru należy jak naj- szybciej zabezpieczyć lakierem uzu-
pełniającym lub odpowiednikiem.
Autoryzowany dealer posiada w swo-
jej ofercie lakiery uzupełniające odpo-
wiadające kolorowi pojazdu. Pielęgnacja kół i kołpaków
Wszystkie koła i kołpaki, zwłaszcza alu-
miniowe i chromowane, należy regular-
nie czyścić łagodnym mydłem i wodą w
celu zapobieżenia korozji.
PRZESTROGA!
Nie używać gąbek do szorowania,
wełny stalowej, szczotek z grubym
włosem ani metalicznych środków do
polerowania. Nie stosować środków
do czyszczenia pieców. Tego typu
produkty mogą uszkodzić wykończe-
nie ochronne kół. Nie myć samo-
chodu w automatycznych myjniach
używających roztworów kwasowych
lub szorstkich szczotek, które mogą
uszkodzić wykończenie ochronne
kół. Należy stosować wyłącznie
środki do czyszczenia kół zalecane
przez producenta lub ich odpowied-
nik.
370
