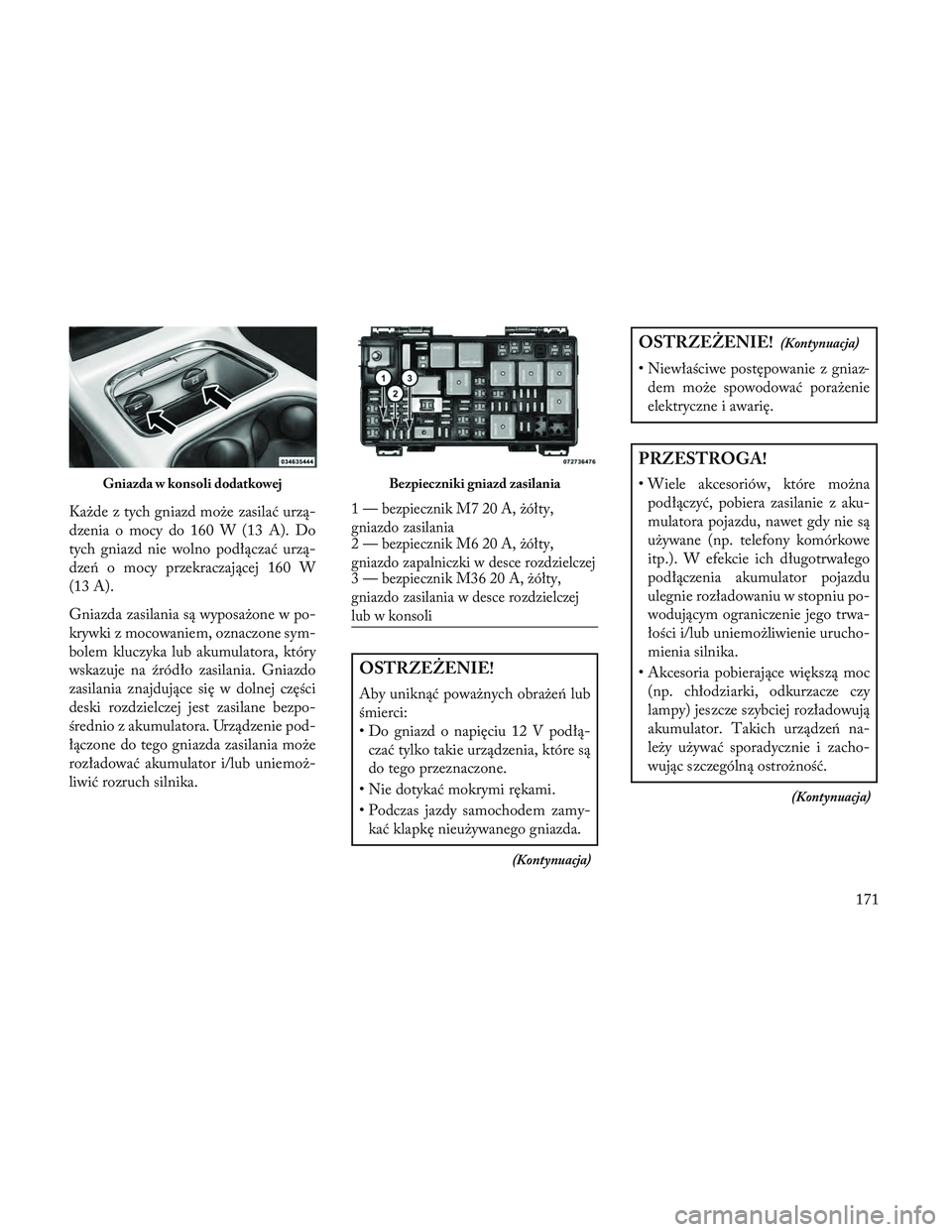

Każde z tych gniazd może zasilać urzą-
dzenia o mocy do 160 W (13 A). Do
tych gniazd nie wolno podłączać urzą-
dzeń o mocy przekraczającej 160 W
(13 A).
Gniazda zasilania są wyposażone w po-
krywki z mocowaniem, oznaczone sym-
bolem kluczyka lub akumulatora, który
wskazuje na źródło zasilania. Gniazdo
zasilania znajdujące się w dolnej części
deski rozdzielczej jest zasilane bezpo-
średnio z akumulatora. Urządzenie pod-
łączone do tego gniazda zasilania może
rozładować akumulator i/lub uniemoż-
liwić rozruch silnika.
OSTRZEŻENIE!
Aby uniknąć poważnych obrażeń lub
śmierci:
• Do gniazd o napięciu 12 V podłą-czać tylko takie urządzenia, które są
do tego przeznaczone.
• Nie dotykać mokrymi rękami.
• Podczas jazdy samochodem zamy- kać klapkę nieużywanego gniazda.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Niewłaściwe postępowanie z gniaz-dem może spowodować porażenie
elektryczne i awarię.
PRZESTROGA!
• Wiele akcesoriów, które możnapodłączyć, pobiera zasilanie z aku-
mulatora pojazdu, nawet gdy nie są
używane (np. telefony komórkowe
itp.). W efekcie ich długotrwałego
podłączenia akumulator pojazdu
ulegnie rozładowaniu w stopniu po-
wodującym ograniczenie jego trwa-
łości i/lub uniemożliwienie urucho-
mienia silnika.
• Akcesoria pobierające większą moc (np. chłodziarki, odkurzacze czy
lampy) jeszcze szybciej rozładowują
akumulator. Takich urządzeń na-
leży używać sporadycznie i zacho-
wując szczególną ostrożność.
(Kontynuacja)
Gniazda w konsoli dodatkowejBezpieczniki gniazd zasilania
1 — bezpiecznik M7 20 A, żółty,
gniazdo zasilania
2 — bezpiecznik M6 20 A, żółty,
gniazdo zapalniczki w desce rozdzielczej
3 — bezpiecznik M36 20 A, żółty,
gniazdo zasilania w desce rozdzielczej
lub w konsoli
171

PRZESTROGA!(Kontynuacja)
• Po używaniu akcesoriów o dużympoborze mocy lub po długim okresie
postoju pojazdu (z podłączonymi
akcesoriami) należy jeździć samo-
chodem wystarczająco długo, żeby
alternator naładował akumulator.
• Gniazda zasilania są przeznaczone tylko do użytku z wtyczkami akce-
soriów. Akcesoria ani ich uchwyty
nie mogą wisieć na wtyczce. Niepra-
widłowe korzystanie z gniazda zasi-
lania może być przyczyną usterki.

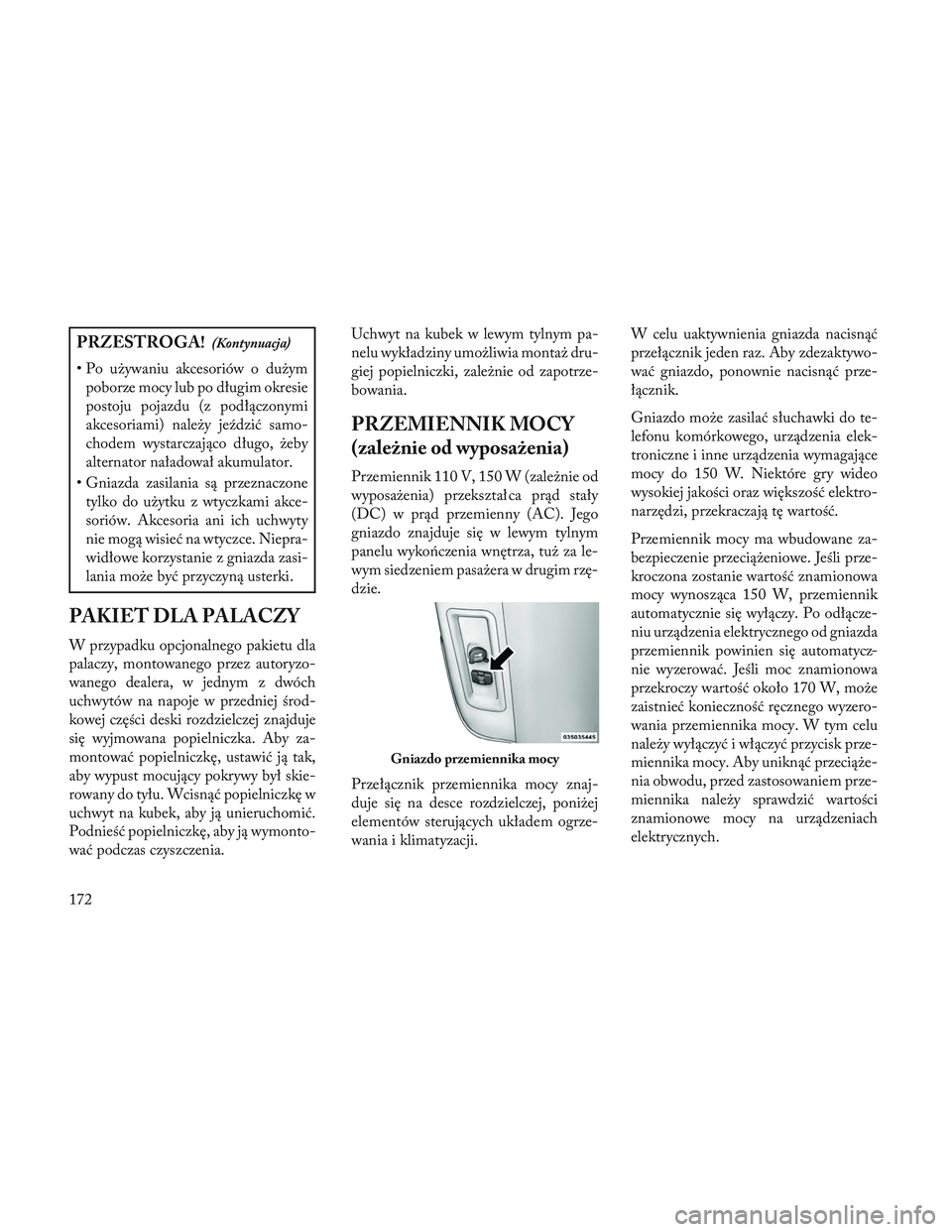

PAKIET DLA PALACZY
W przypadku opcjonalnego pakietu dla
palaczy, montowanego przez autoryzo-
wanego dealera, w jednym z dwóch
uchwytów na napoje w przedniej środ-
kowej części deski rozdzielczej znajduje
się wyjmowana popielniczka. Aby za-
montować popielniczkę, ustawić ją tak,
aby wypust mocujący pokrywy był skie-
rowany do tyłu. Wcisnąć popielniczkę w
uchwyt na kubek, aby ją unieruchomić.
Podnieść popielniczkę, aby ją wymonto-
wać podczas czyszczenia. Uchwyt na kubek w lewym tylnym pa-
nelu wykładziny umożliwia montaż dru-
giej popielniczki, zależnie od zapotrze-
bowania.
PRZEMIENNIK MOCY
(zależnie od wyposażenia)
Przemiennik 110 V, 150 W (zależnie od
wyposażenia) przekształca prąd stały
(DC) w prąd przemienny (AC). Jego
gniazdo znajduje się w lewym tylnym
panelu wykończenia wnętrza, tuż za le-
wym siedzeniem pasażera w drugim rzę-
dzie.
Przełącznik przemiennika mocy znaj-
duje się na desce rozdzielczej, poniżej
elementów sterujących układem ogrze-
wania i klimatyzacji.
W celu uaktywnienia gniazda nacisnąć
przełącznik jeden raz. Aby zdezaktywo-
wać gniazdo, ponownie nacisnąć prze-
łącznik.
Gniazdo może zasilać słuchawki do te-
lefonu komórkowego, urządzenia elek-
troniczne i inne urządzenia wymagające
mocy do 150 W. Niektóre gry wideo
wysokiej jakości oraz większość elektro-
narzędzi, przekraczają tę wartość.
Przemiennik mocy ma wbudowane za-
bezpieczenie przeciążeniowe. Jeśli prze-
kroczona zostanie wartość znamionowa
mocy wynosząca 150 W, przemiennik
automatycznie się wyłączy. Po odłącze-
niu urządzenia elektrycznego od gniazda
przemiennik powinien się automatycz-
nie wyzerować. Jeśli moc znamionowa
przekroczy wartość około 170 W, może
zaistnieć konieczność ręcznego wyzero-
wania przemiennika mocy. W tym celu
należy wyłączyć i włączyć przycisk prze-
miennika mocy. Aby uniknąć przeciąże-
nia obwodu, przed zastosowaniem prze-
miennika należy sprawdzić wartości
znamionowe mocy na urządzeniach
elektrycznych.
Gniazdo przemiennika mocy
172

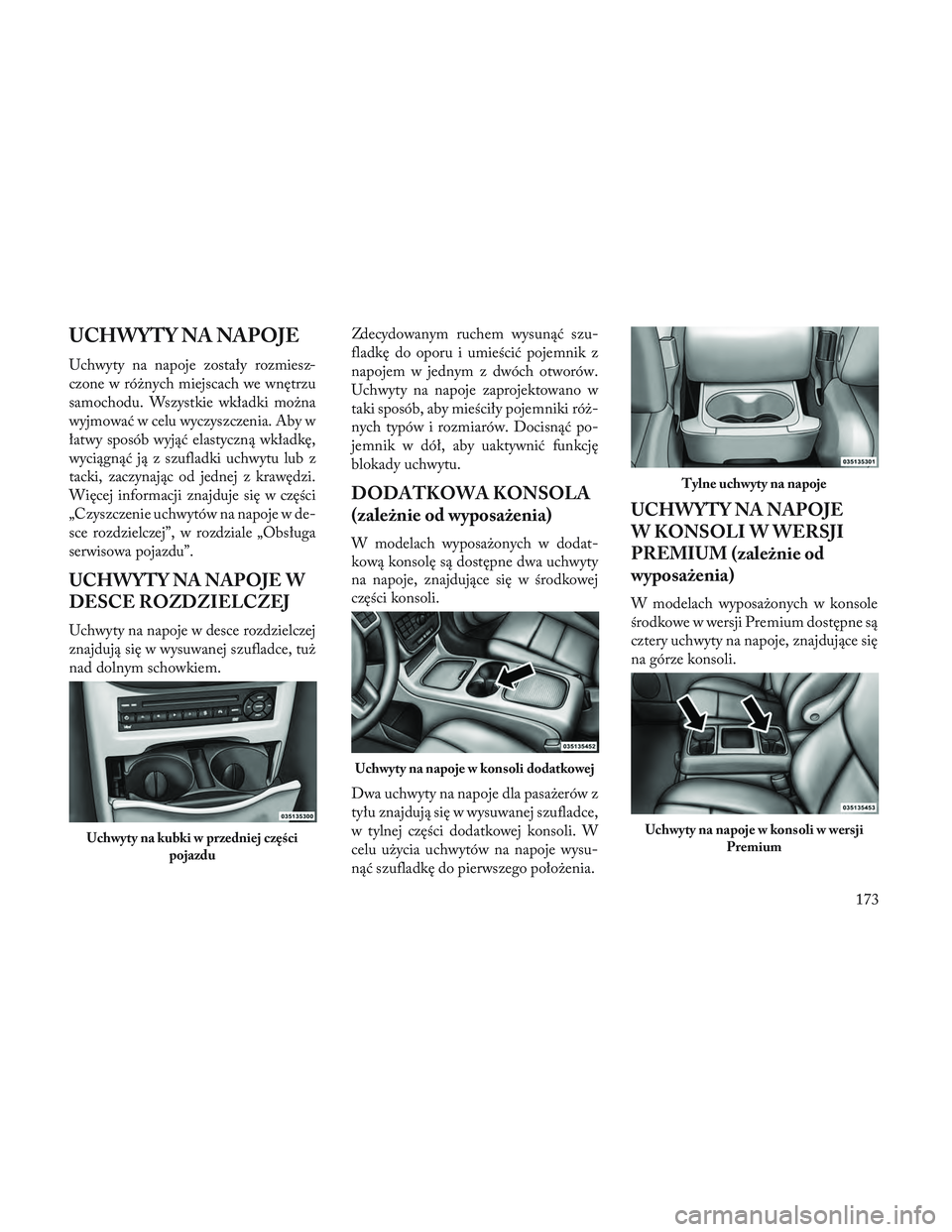

UCHWYTY NA NAPOJE
Uchwyty na napoje zostały rozmiesz-
czone w różnych miejscach we wnętrzu
samochodu. Wszystkie wkładki można
wyjmować w celu wyczyszczenia. Aby w
łatwy sposób wyjąć elastyczną wkładkę,
wyciągnąć ją z szufladki uchwytu lub z
tacki, zaczynając od jednej z krawędzi.
Więcej informacji znajduje się w części
„Czyszczenie uchwytów na napoje w de-
sce rozdzielczej”, w rozdziale „Obsługa
serwisowa pojazdu”.
UCHWYTY NA NAPOJE W
DESCE ROZDZIELCZEJ
Uchwyty na napoje w desce rozdzielczej
znajdują się w wysuwanej szufladce, tuż
nad dolnym schowkiem.Zdecydowanym ruchem wysunąć szu-
fladkę do oporu i umieścić pojemnik z
napojem w jednym z dwóch otworów.
Uchwyty na napoje zaprojektowano w
taki sposób, aby mieściły pojemniki róż-
nych typów i rozmiarów. Docisnąć po-
jemnik w dół, aby uaktywnić funkcję
blokady uchwytu.
DODATKOWA KONSOLA
(zależnie od wyposażenia)
W modelach wyposażonych w dodat-
kową konsolę są dostępne dwa uchwyty
na napoje, znajdujące się w środkowej
części konsoli.
Dwa uchwyty na napoje dla pasażerów z
tyłu znajdują się w wysuwanej szufladce,
w tylnej części dodatkowej konsoli. W
celu użycia uchwytów na napoje wysu-
nąć szufladkę do pierwszego położenia.
UCHWYTY NA NAPOJE
W KONSOLI W WERSJI
PREMIUM (zależnie od
wyposażenia)
W modelach wyposażonych w konsole
środkowe w wersji Premium dostępne są
cztery uchwyty na napoje, znajdujące się
na górze konsoli.
Uchwyty na kubki w przedniej części
pojazdu
Uchwyty na napoje w konsoli dodatkowej
Tylne uchwyty na napoje
Uchwyty na napoje w konsoli w wersjiPremium
173

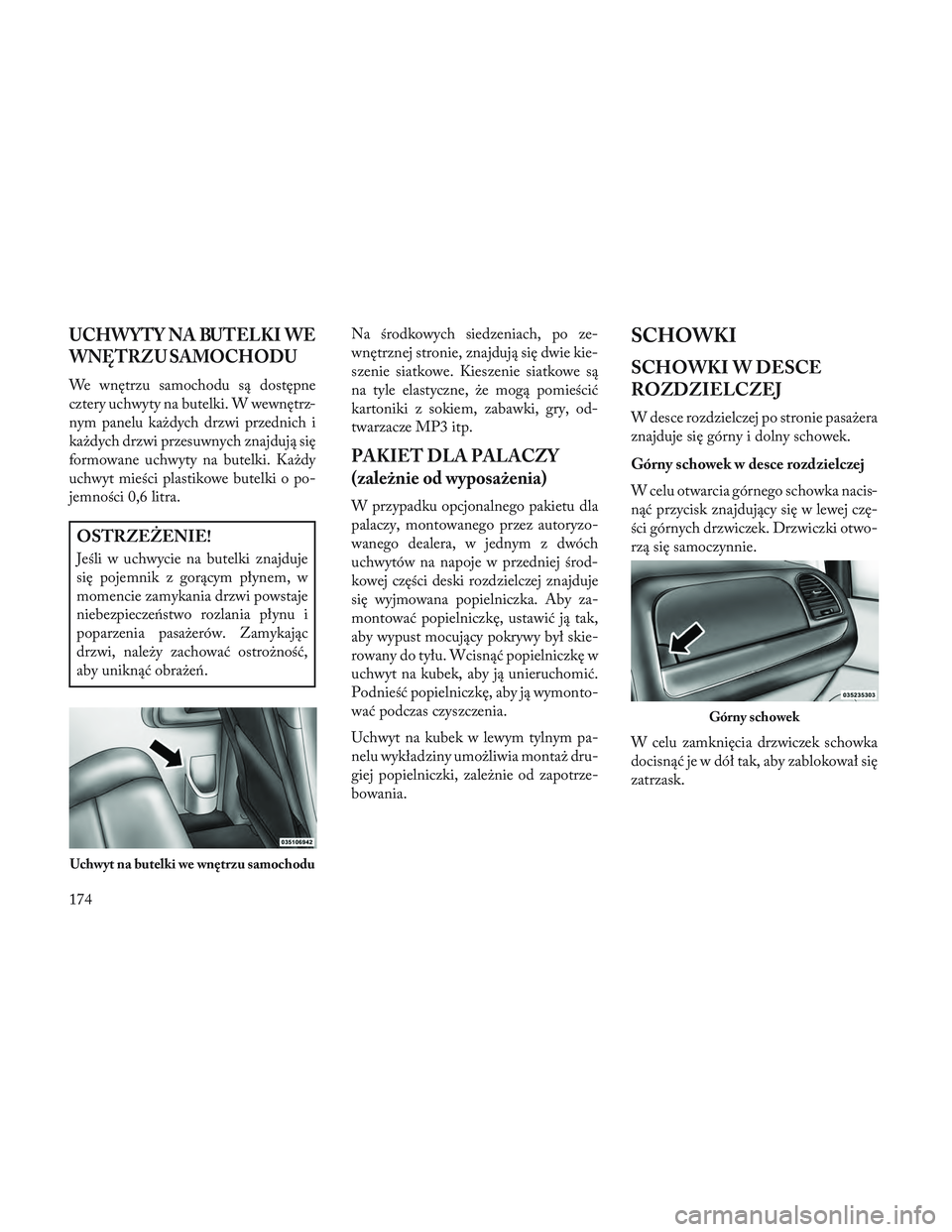

UCHWYTY NA BUTELKI WE
WNĘTRZU SAMOCHODU
We wnętrzu samochodu są dostępne
cztery uchwyty na butelki. W wewnętrz-
nym panelu każdych drzwi przednich i
każdych drzwi przesuwnych znajdują się
formowane uchwyty na butelki. Każdy
uchwyt mieści plastikowe butelki o po-
jemności 0,6 litra.
OSTRZEŻENIE!
Jeśli w uchwycie na butelki znajduje
się pojemnik z gorącym płynem, w
momencie zamykania drzwi powstaje
niebezpieczeństwo rozlania płynu i
poparzenia pasażerów. Zamykając
drzwi, należy zachować ostrożność,
aby uniknąć obrażeń.Na środkowych siedzeniach, po ze-
wnętrznej stronie, znajdują się dwie kie-
szenie siatkowe. Kieszenie siatkowe są
na tyle elastyczne, że mogą pomieścić
kartoniki z sokiem, zabawki, gry, od-
twarzacze MP3 itp.
PAKIET DLA PALACZY
(zależnie od wyposażenia)
W przypadku opcjonalnego pakietu dla
palaczy, montowanego przez autoryzo-
wanego dealera, w jednym z dwóch
uchwytów na napoje w przedniej środ-
kowej części deski rozdzielczej znajduje
się wyjmowana popielniczka. Aby za-
montować popielniczkę, ustawić ją tak,
aby wypust mocujący pokrywy był skie-
rowany do tyłu. Wcisnąć popielniczkę w
uchwyt na kubek, aby ją unieruchomić.
Podnieść popielniczkę, aby ją wymonto-
wać podczas czyszczenia.
Uchwyt na kubek w lewym tylnym pa-
nelu wykładziny umożliwia montaż dru-
giej popielniczki, zależnie od zapotrze-
bowania.
SCHOWKI
SCHOWKI W DESCE
ROZDZIELCZEJ
W desce rozdzielczej po stronie pasażera
znajduje się górny i dolny schowek.
Górny schowek w desce rozdzielczej
W celu otwarcia górnego schowka nacis-
nąć przycisk znajdujący się w lewej czę-
ści górnych drzwiczek. Drzwiczki otwo-
rzą się samoczynnie.
W celu zamknięcia drzwiczek schowka
docisnąć je w dół tak, aby zablokował się
zatrzask.
Uchwyt na butelki we wnętrzu samochodu
Górny schowek
174

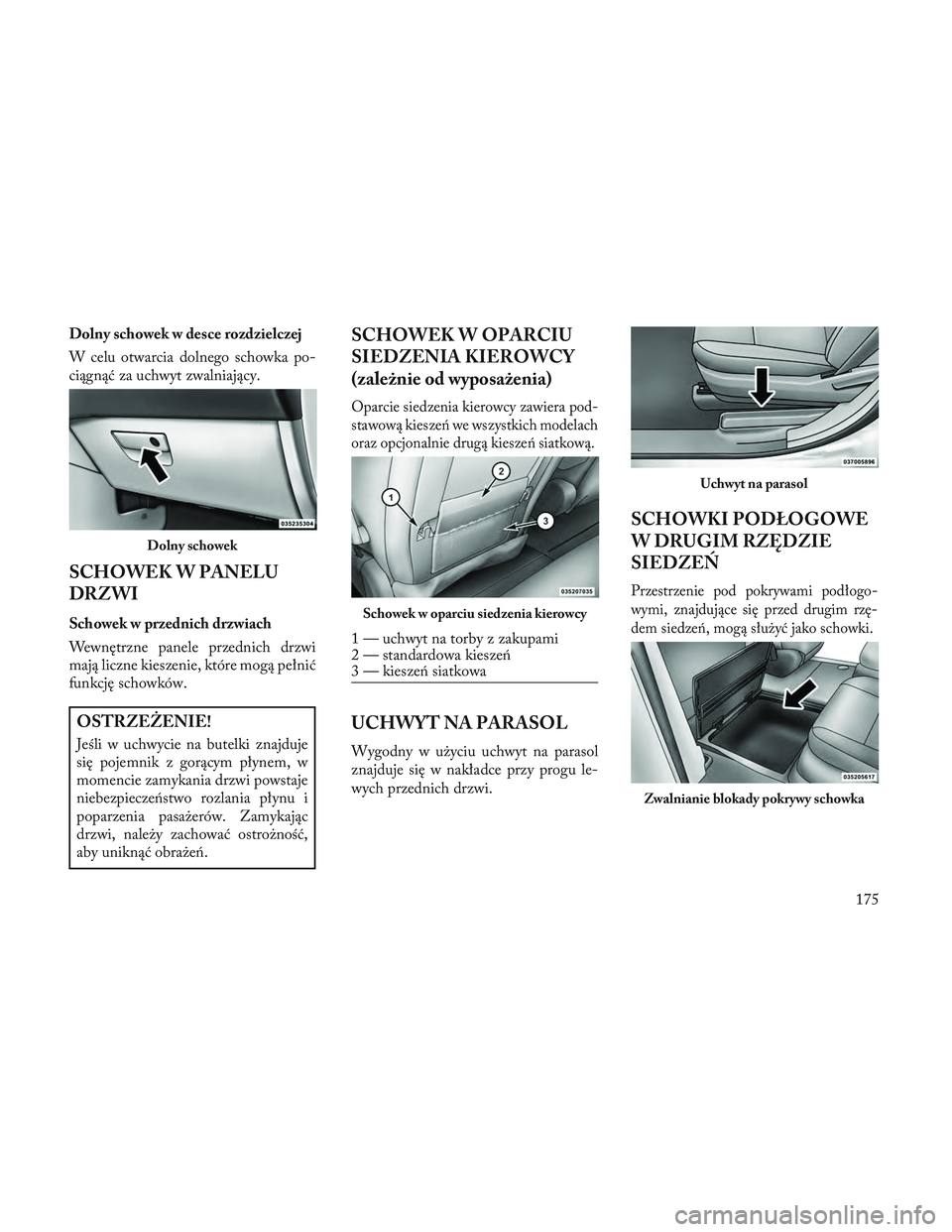

Dolny schowek w desce rozdzielczej
W celu otwarcia dolnego schowka po-
ciągnąć za uchwyt zwalniający.
SCHOWEK W PANELU
DRZWI
Schowek w przednich drzwiach
Wewnętrzne panele przednich drzwi
mają liczne kieszenie, które mogą pełnić
funkcję schowków.
OSTRZEŻENIE!
Jeśli w uchwycie na butelki znajduje
się pojemnik z gorącym płynem, w
momencie zamykania drzwi powstaje
niebezpieczeństwo rozlania płynu i
poparzenia pasażerów. Zamykając
drzwi, należy zachować ostrożność,
aby uniknąć obrażeń.
SCHOWEK W OPARCIU
SIEDZENIA KIEROWCY
(zależnie od wyposażenia)
Oparcie siedzenia kierowcy zawiera pod-
stawową kieszeń we wszystkich modelach
oraz opcjonalnie drugą kieszeń siatkową.
UCHWYT NA PARASOL
Wygodny w użyciu uchwyt na parasol
znajduje się w nakładce przy progu le-
wych przednich drzwi.
SCHOWKI PODŁOGOWE
W DRUGIM RZĘDZIE
SIEDZEŃ
Przestrzenie pod pokrywami podłogo-
wymi, znajdujące się przed drugim rzę-
dem siedzeń, mogą służyć jako schowki.
Dolny schowek
Schowek w oparciu siedzenia kierowcy
1 — uchwyt na torby z zakupami
2 — standardowa kieszeń
3 — kieszeń siatkowa
Uchwyt na parasol
Zwalnianie blokady pokrywy schowka
175

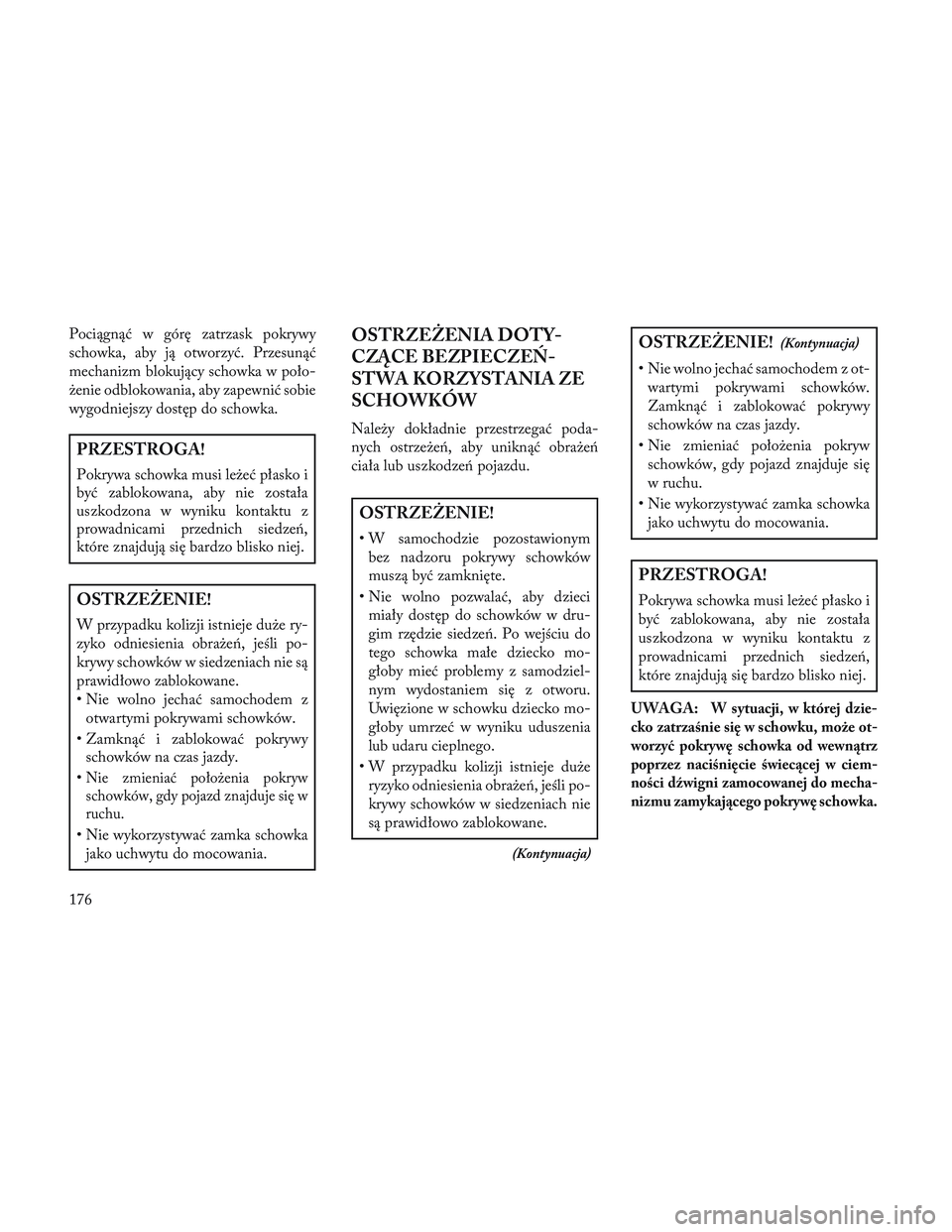

Pociągnąć w górę zatrzask pokrywy
schowka, aby ją otworzyć. Przesunąć
mechanizm blokujący schowka w poło-
żenie odblokowania, aby zapewnić sobie
wygodniejszy dostęp do schowka.
PRZESTROGA!
Pokrywa schowka musi leżeć płasko i
być zablokowana, aby nie została
uszkodzona w wyniku kontaktu z
prowadnicami przednich siedzeń,
które znajdują się bardzo blisko niej.
OSTRZEŻENIE!
W przypadku kolizji istnieje duże ry-
zyko odniesienia obrażeń, jeśli po-
krywy schowków w siedzeniach nie są
prawidłowo zablokowane.
• Nie wolno jechać samochodem zotwartymi pokrywami schowków.
• Zamknąć i zablokować pokrywy schowków na czas jazdy.
•
Nie zmieniać położenia pokryw
schowków, gdy pojazd znajduje się w
ruchu.
• Nie wykorzystywać zamka schowka jako uchwytu do mocowania.
OSTRZEŻENIA DOTY-
CZĄCE BEZPIECZEŃ-
STWA KORZYSTANIA ZE
SCHOWKÓW
Należy dokładnie przestrzegać poda-
nych ostrzeżeń, aby uniknąć obrażeń
ciała lub uszkodzeń pojazdu.
OSTRZEŻENIE!
• W samochodzie pozostawionymbez nadzoru pokrywy schowków
muszą być zamknięte.
• Nie wolno pozwalać, aby dzieci miały dostęp do schowków w dru-
gim rzędzie siedzeń. Po wejściu do
tego schowka małe dziecko mo-
głoby mieć problemy z samodziel-
nym wydostaniem się z otworu.
Uwięzione w schowku dziecko mo-
głoby umrzeć w wyniku uduszenia
lub udaru cieplnego.
• W przypadku kolizji istnieje duże ryzyko odniesienia obrażeń, jeśli po-
krywy schowków w siedzeniach nie
są prawidłowo zablokowane.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Nie wolno jechać samochodem z ot-wartymi pokrywami schowków.
Zamknąć i zablokować pokrywy
schowków na czas jazdy.
• Nie zmieniać położenia pokryw schowków, gdy pojazd znajduje się
w ruchu.
• Nie wykorzystywać zamka schowka jako uchwytu do mocowania.
PRZESTROGA!
Pokrywa schowka musi leżeć płasko i
być zablokowana, aby nie została
uszkodzona w wyniku kontaktu z
prowadnicami przednich siedzeń,
które znajdują się bardzo blisko niej.
UWAGA:
W sytuacji, w której dzie-
cko zatrzaśnie się w schowku, może ot-
worzyć pokrywę schowka od wewnątrz
poprzez naciśnięcie świecącej w ciem-
ności dźwigni zamocowanej do mecha-
nizmu zamykającego pokrywę schowka.
176

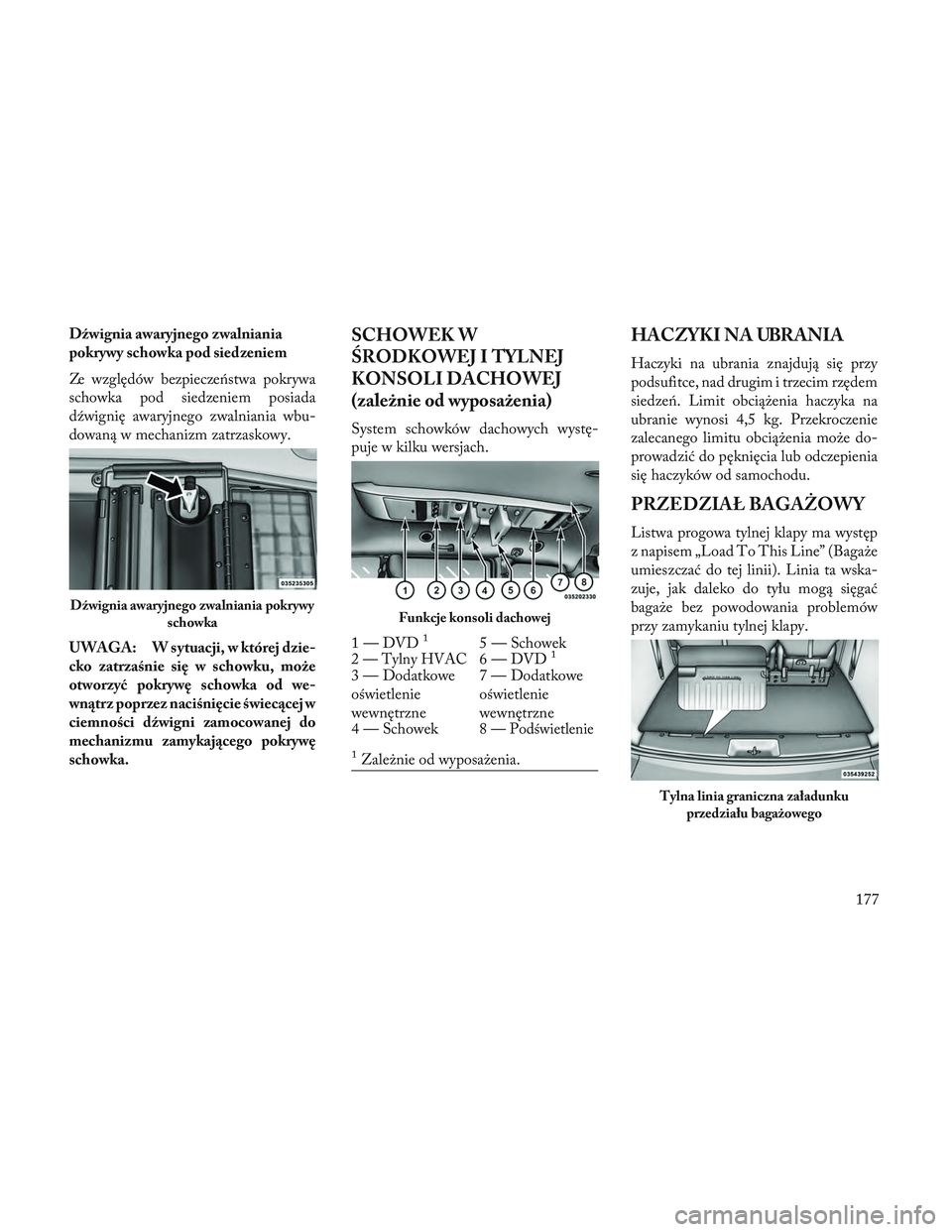

Dźwignia awaryjnego zwalniania
pokrywy schowka pod siedzeniem
Ze względów bezpieczeństwa pokrywa
schowka pod siedzeniem posiada
dźwignię awaryjnego zwalniania wbu-
dowaną w mechanizm zatrzaskowy.
UWAGA: W sytuacji, w której dzie-
cko zatrzaśnie się w schowku, może
otworzyć pokrywę schowka od we-
wnątrz poprzez naciśnięcie świecącej w
ciemności dźwigni zamocowanej do
mechanizmu zamykającego pokrywę
schowka.SCHOWEK W
\bRODKOWEJ I TYLNEJ
KONSOLI DACHOWEJ
(zależnie od wyposażenia)
System schowków dachowych wystę-
puje w kilku wersjach.
HACZYKI NA UBRANIA
Haczyki na ubrania znajdują się przy
podsufitce, nad drugim i trzecim rzędem
siedzeń. Limit obciążenia haczyka na
ubranie wynosi 4,5 kg. Przekroczenie
zalecanego limitu obciążenia może do-
prowadzić do pęknięcia lub odczepienia
się haczyków od samochodu.
PRZEDZIAŁ BAGAŻOWY
Listwa progowa tylnej klapy ma występ
z napisem „Load To This Line” (Bagaże
umieszczać do tej linii). Linia ta wska-
zuje, jak daleko do tyłu mogą sięgać
bagaże bez powodowania problemów
przy zamykaniu tylnej klapy.
Dźwignia awaryjnego zwalniania pokrywyschowkaFunkcje konsoli dachowej
1 — DVD15 — Schowek
2 — Tylny HVAC6 — DVD1
3 — Dodatkowe
oświetlenie
wewnętrzne 7 — Dodatkowe
oświetlenie
wewnętrzne
4 — Schowek
8 — Podświetlenie
1Zależnie od wyposażenia.
Tylna linia graniczna załadunku
przedziału bagażowego
177

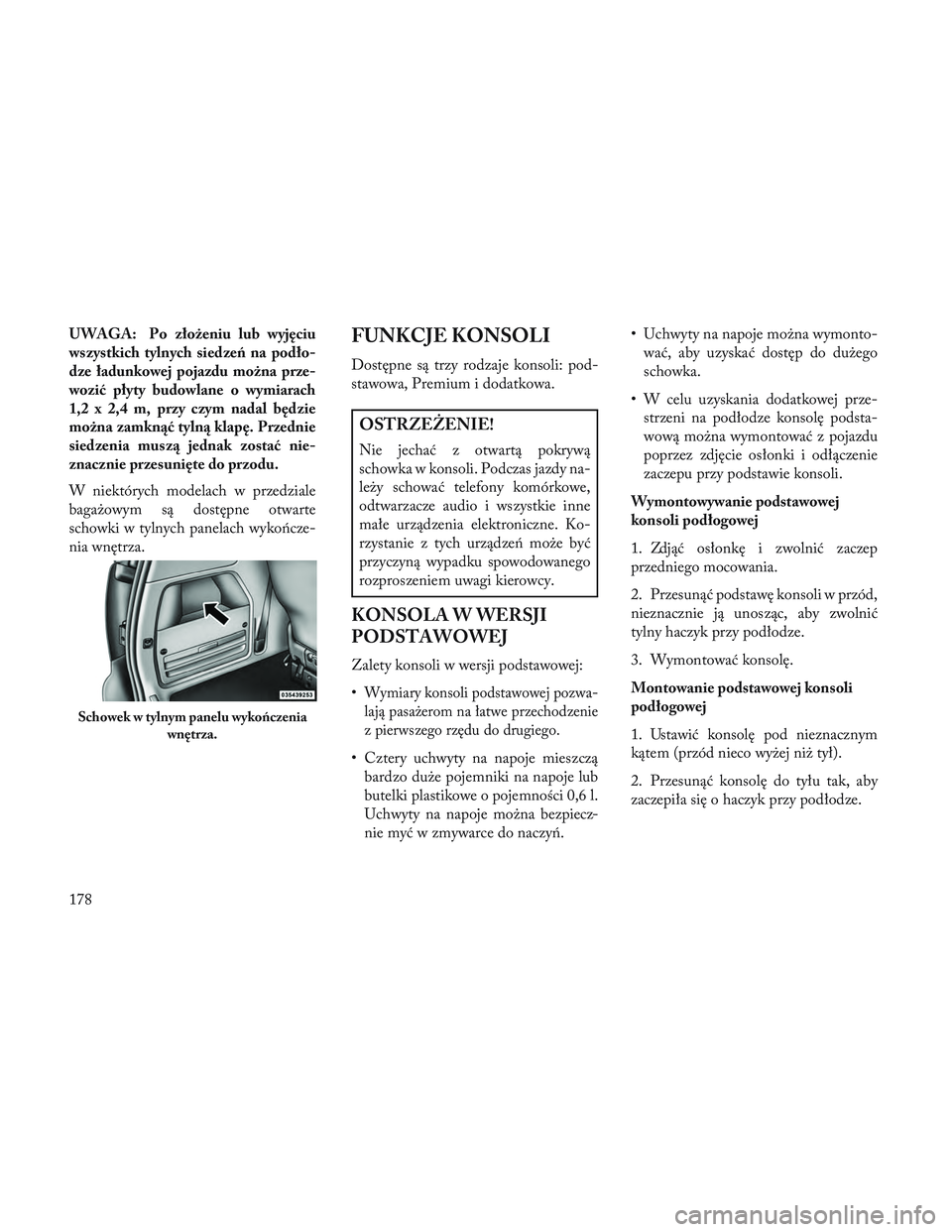

UWAGA: Po złożeniu lub wyjęciu
wszystkich tylnych siedzeń na podło-
dze ładunkowej pojazdu można prze-
wozić płyty budowlane o wymiarach
1,2 x 2,4 m, przy czym nadal będzie
można zamknąć tylną klapę. Przednie
siedzenia muszą jednak zostać nie-
znacznie przesunięte do przodu.
W niektórych modelach w przedziale
bagażowym są dostępne otwarte
schowki w tylnych panelach wykończe-
nia wnętrza.FUNKCJE KONSOLI
Dostępne są trzy rodzaje konsoli: pod-
stawowa, Premium i dodatkowa.
OSTRZEŻENIE!
Nie jechać z otwartą pokrywą
schowka w konsoli. Podczas jazdy na-
leży schować telefony komórkowe,
odtwarzacze audio i wszystkie inne
małe urządzenia elektroniczne. Ko-
rzystanie z tych urządzeń może być
przyczyną wypadku spowodowanego
rozproszeniem uwagi kierowcy.
KONSOLA W WERSJI
PODSTAWOWEJ
Zalety konsoli w wersji podstawowej:
•
Wymiary konsoli podstawowej pozwa-
lają pasażerom na łatwe przechodzenie
z pierwszego rzędu do drugiego.
• Cztery uchwyty na napoje mieszcząbardzo duże pojemniki na napoje lub
butelki plastikowe o pojemności 0,6 l.
Uchwyty na napoje można bezpiecz-
nie myć w zmywarce do naczyń. • Uchwyty na napoje można wymonto-
wać, aby uzyskać dostęp do dużego
schowka.
• W celu uzyskania dodatkowej prze- strzeni na podłodze konsolę podsta-
wową można wymontować z pojazdu
poprzez zdjęcie osłonki i odłączenie
zaczepu przy podstawie konsoli.
Wymontowywanie podstawowej
konsoli podłogowej
1. Zdjąć osłonkę i zwolnić zaczep
przedniego mocowania.
2. Przesunąć podstawę konsoli w przód,
nieznacznie ją unosząc, aby zwolnić
tylny haczyk przy podłodze.
3. Wymontować konsolę.
Montowanie podstawowej konsoli
podłogowej
1. Ustawić konsolę pod nieznacznym
kątem (przód nieco wyżej niż tył).
2. Przesunąć konsolę do tyłu tak, aby
zaczepiła się o haczyk przy podłodze.
Schowek w tylnym panelu wykończenia wnętrza.
178
