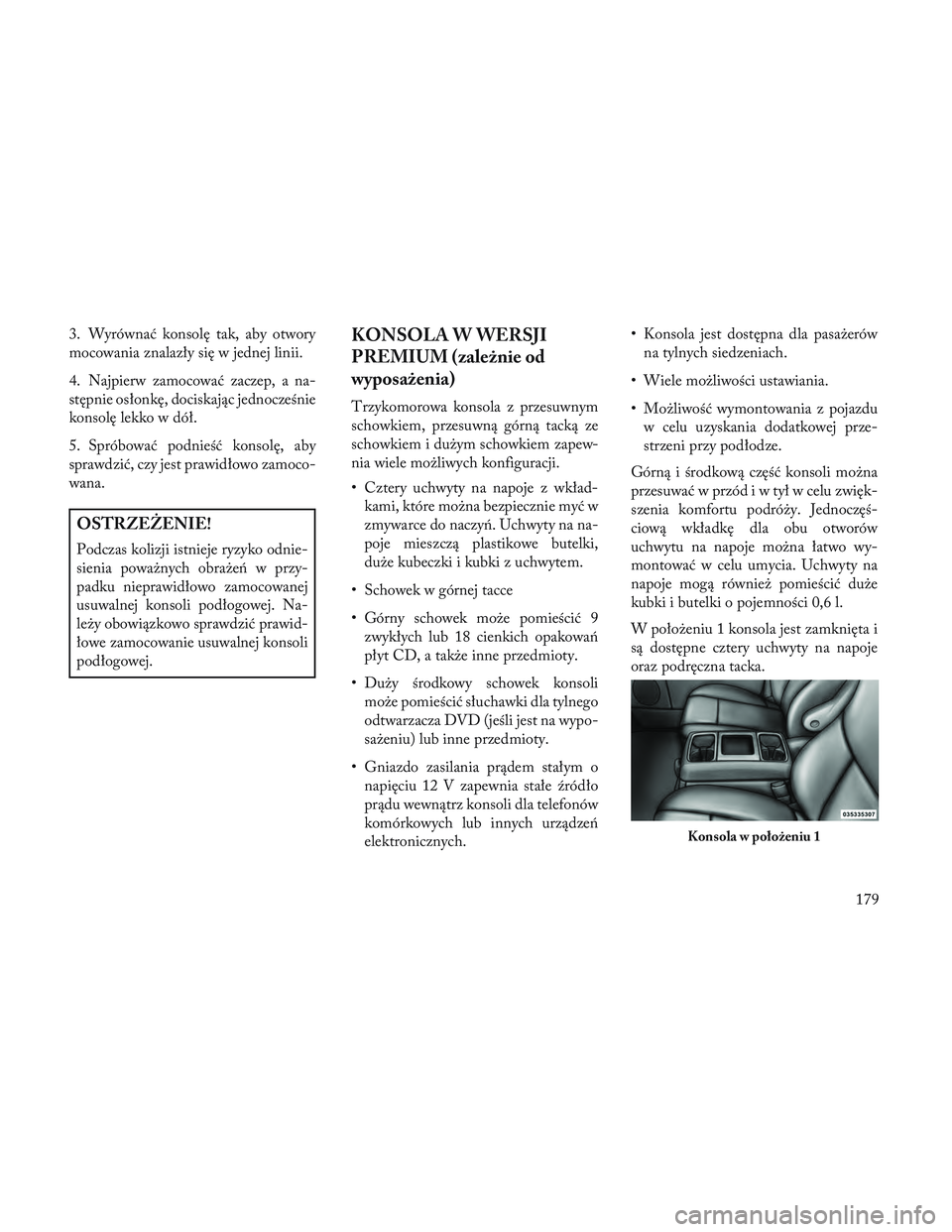

3. Wyrównać konsolę tak, aby otwory
mocowania znalazły się w jednej linii.
4. Najpierw zamocować zaczep, a na-
stępnie osłonkę, dociskając jednocześnie
konsolę lekko w dół.
5. Spróbować podnieść konsolę, aby
sprawdzić, czy jest prawidłowo zamoco-
wana.
OSTRZEŻENIE!
Podczas kolizji istnieje ryzyko odnie-
sienia poważnych obrażeń w przy-
padku nieprawidłowo zamocowanej
usuwalnej konsoli podłogowej. Na-
leży obowiązkowo sprawdzić prawid-
łowe zamocowanie usuwalnej konsoli
podłogowej.
KONSOLA W WERSJI
PREMIUM (zależnie od
wyposażenia)
Trzykomorowa konsola z przesuwnym
schowkiem, przesuwną górną tacką ze
schowkiem i dużym schowkiem zapew-
nia wiele możliwych konfiguracji.
• Cztery uchwyty na napoje z wkład-kami, które można bezpiecznie myć w
zmywarce do naczyń. Uchwyty na na-
poje mieszczą plastikowe butelki,
duże kubeczki i kubki z uchwytem.
• Schowek w górnej tacce
• Górny schowek może pomieścić 9 zwykłych lub 18 cienkich opakowań
płyt CD, a także inne przedmioty.
• Duży środkowy schowek konsoli może pomieścić słuchawki dla tylnego
odtwarzacza DVD (jeśli jest na wypo-
sażeniu) lub inne przedmioty.
• Gniazdo zasilania prądem stałym o napięciu 12 V zapewnia stałe źródło
prądu wewnątrz konsoli dla telefonów
komórkowych lub innych urządzeń
elektronicznych. • Konsola jest dostępna dla pasażerów
na tylnych siedzeniach.
• Wiele możliwości ustawiania.
• Możliwość wymontowania z pojazdu w celu uzyskania dodatkowej prze-
strzeni przy podłodze.
Górną i środkową część konsoli można
przesuwać w przód i w tył w celu zwięk-
szenia komfortu podróży. Jednoczęś-
ciową wkładkę dla obu otworów
uchwytu na napoje można łatwo wy-
montować w celu umycia. Uchwyty na
napoje mogą również pomieścić duże
kubki i butelki o pojemności 0,6 l.
W położeniu 1 konsola jest zamknięta i
są dostępne cztery uchwyty na napoje
oraz podręczna tacka.
Konsola w położeniu 1
179

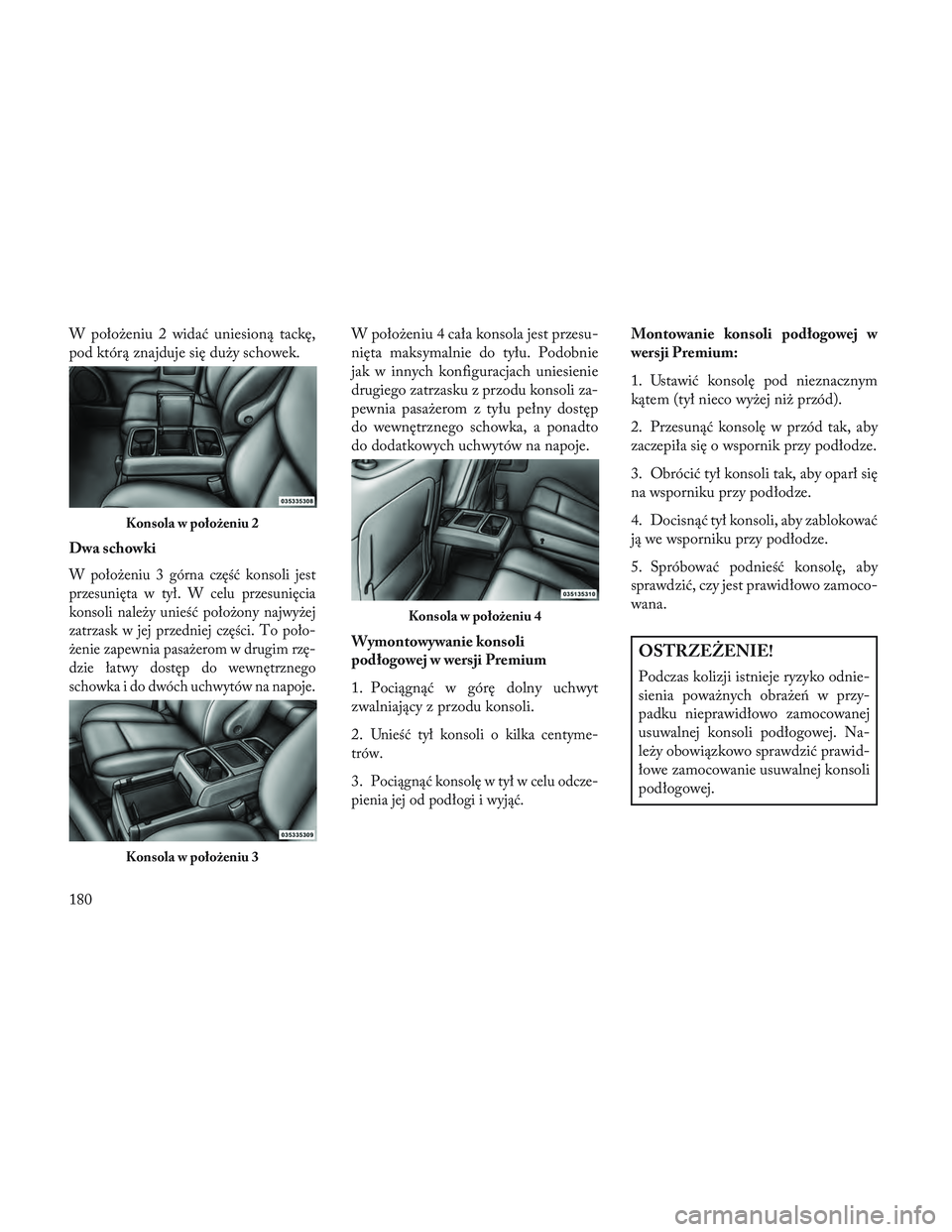

W położeniu 2 widać uniesioną tackę,
pod którą znajduje się duży schowek.
Dwa schowki
W położeniu 3 górna część konsoli jest
przesunięta w tył. W celu przesunięcia
konsoli należy unieść położony najwyżej
zatrzask w jej przedniej części. To poło-
żenie zapewnia pasażerom w drugim rzę-
dzie łatwy dostęp do wewnętrznego
schowka i do dwóch uchwytów na napoje.
W położeniu 4 cała konsola jest przesu-
nięta maksymalnie do tyłu. Podobnie
jak w innych konfiguracjach uniesienie
drugiego zatrzasku z przodu konsoli za-
pewnia pasażerom z tyłu pełny dostęp
do wewnętrznego schowka, a ponadto
do dodatkowych uchwytów na napoje.
Wymontowywanie konsoli
podłogowej w wersji Premium
1. Pociągnąć w górę dolny uchwyt
zwalniający z przodu konsoli.
2.
Unieść tył konsoli o kilka centyme-
trów.
3.Pociągnąć konsolę w tył w celu odcze-
pienia jej od podłogi i wyjąć.
Montowanie konsoli podłogowej w
wersji Premium:
1. Ustawić konsolę pod nieznacznym
kątem (tył nieco wyżej niż przód).
2. Przesunąć konsolę w przód tak, aby
zaczepiła się o wspornik przy podłodze.
3. Obrócić tył konsoli tak, aby oparł się
na wsporniku przy podłodze.
4. Docisnąć tył konsoli, aby zablokować
ją we wsporniku przy podłodze.
5. Spróbować podnieść konsolę, aby
sprawdzić, czy jest prawidłowo zamoco-
wana.
OSTRZEŻENIE!
Podczas kolizji istnieje ryzyko odnie-
sienia poważnych obrażeń w przy-
padku nieprawidłowo zamocowanej
usuwalnej konsoli podłogowej. Na-
leży obowiązkowo sprawdzić prawid-
łowe zamocowanie usuwalnej konsoli
podłogowej.
Konsola w położeniu 2
Konsola w położeniu 3
Konsola w położeniu 4
180

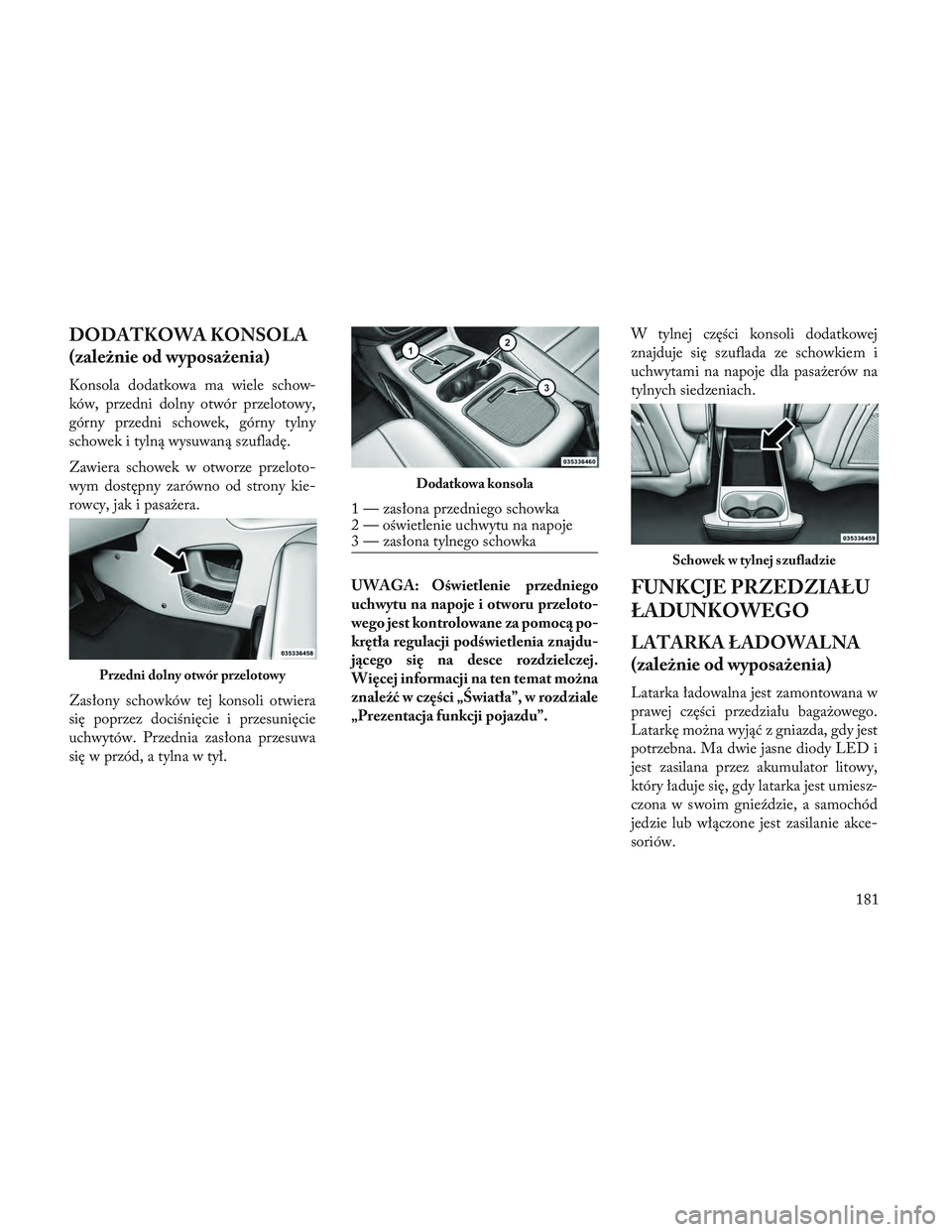

DODATKOWA KONSOLA
(zależnie od wyposażenia)
Konsola dodatkowa ma wiele schow-
ków, przedni dolny otwór przelotowy,
górny przedni schowek, górny tylny
schowek i tylną wysuwaną szufladę.
Zawiera schowek w otworze przeloto-
wym dostępny zarówno od strony kie-
rowcy, jak i pasażera.
Zasłony schowków tej konsoli otwiera
się poprzez dociśnięcie i przesunięcie
uchwytów. Przednia zasłona przesuwa
się w przód, a tylna w tył.UWAGA: Oświetlenie przedniego
uchwytu na napoje i otworu przeloto-
wego jest kontrolowane za pomocą po-
krętła regulacji podświetlenia znajdu-
jącego się na desce rozdzielczej.
Więcej informacji na ten temat można
znaleźć w części „\bwiatła”, w rozdziale
„Prezentacja funkcji pojazdu”.W tylnej części konsoli dodatkowej
znajduje się szuflada ze schowkiem i
uchwytami na napoje dla pasażerów na
tylnych siedzeniach.
FUNKCJE PRZEDZIAŁU
ŁADUNKOWEGO
LATARKA ŁADOWALNA
(zależnie od wyposażenia)
Latarka ładowalna jest zamontowana w
prawej części przedziału bagażowego.
Latarkę można wyjąć z gniazda, gdy jest
potrzebna. Ma dwie jasne diody LED i
jest zasilana przez akumulator litowy,
który ładuje się, gdy latarka jest umiesz-
czona w swoim gnieździe, a samochód
jedzie lub włączone jest zasilanie akce-
soriów.
Przedni dolny otwór przelotowy
Dodatkowa konsola
1 — zasłona przedniego schowka
2 — oświetlenie uchwytu na napoje
3 — zasłona tylnego schowka
Schowek w tylnej szufladzie
181

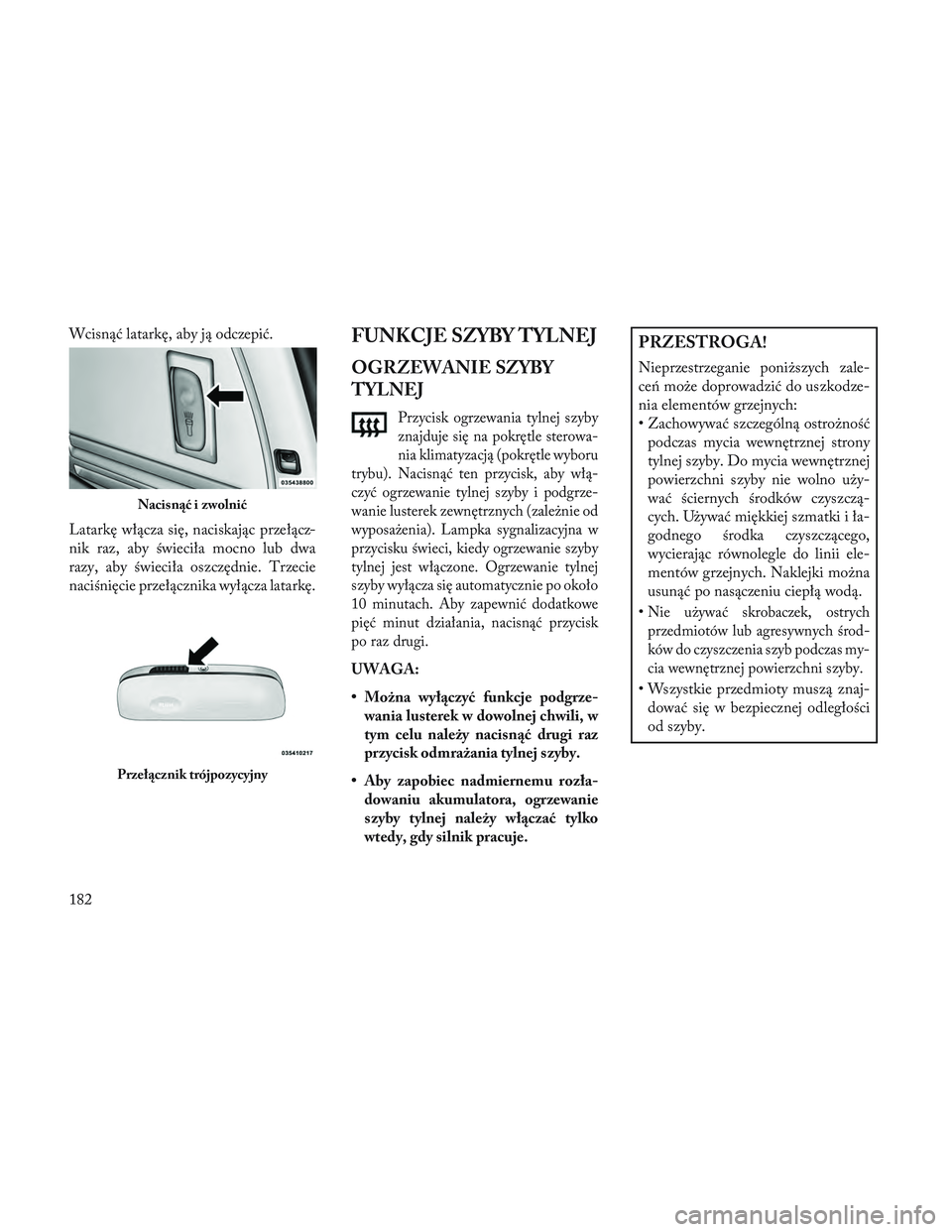

Wcisnąć latarkę, aby ją odczepić.
Latarkę włącza się, naciskając przełącz-
nik raz, aby świeciła mocno lub dwa
razy, aby świeciła oszczędnie. Trzecie
naciśnięcie przełącznika wyłącza latarkę.FUNKCJE SZYBY TYLNEJ
OGRZEWANIE SZYBY
TYLNEJ
Przycisk ogrzewania tylnej szyby
znajduje się na pokrętle sterowa-
nia klimatyzacją (pokrętle wyboru
trybu). Nacisnąć ten przycisk, aby włą-
czyć ogrzewanie tylnej szyby i podgrze-
wanie lusterek zewnętrznych (zależnie od
wyposażenia). Lampka sygnalizacyjna w
przycisku świeci, kiedy ogrzewanie szyby
tylnej jest włączone. Ogrzewanie tylnej
szyby wyłącza się automatycznie po około
10 minutach. Aby zapewnić dodatkowe
pięć minut działania, nacisnąć przycisk
po raz drugi.
UWAGA:
• Można wyłączyć funkcje podgrze- wania lusterek w dowolnej chwili, w
tym celu należy nacisnąć drugi raz
przycisk odmrażania tylnej szyby.
• Aby zapobiec nadmiernemu rozła- dowaniu akumulatora, ogrzewanie
szyby tylnej należy włączać tylko
wtedy, gdy silnik pracuje.
PRZESTROGA!
Nieprzestrzeganie poniższych zale-
ceń może doprowadzić do uszkodze-
nia elementów grzejnych:
• Zachowywać szczególną ostrożnośćpodczas mycia wewnętrznej strony
tylnej szyby. Do mycia wewnętrznej
powierzchni szyby nie wolno uży-
wać ściernych środków czyszczą-
cych. Używać miękkiej szmatki i ła-
godnego środka czyszczącego,
wycierając równolegle do linii ele-
mentów grzejnych. Naklejki można
usunąć po nasączeniu ciepłą wodą.
•
Nie używać skrobaczek, ostrych
przedmiotów lub agresywnych środ-
ków do czyszczenia szyb podczas my-
cia wewnętrznej powierzchni szyby.
• Wszystkie przedmioty muszą znaj- dować się w bezpiecznej odległości
od szyby.
Nacisnąć i zwolnić
Przełącznik trójpozycyjny
182

BAGAŻNIK DACHOWY
(zależnie od wyposażenia)
Belki poprzeczne są schowane w pojeź-
dzie, w relingach bagażnika dachowego.
W przypadku mocowania bagażu należy
je rozłożyć. Ciężar bagażu należy roz-
prowadzić równomiernie na belki po-
przeczne, nie przekraczając limitu 68 kg.
Bagażnik dachowy nie zwiększa całko-
witej ładowności pojazdu. Należy się
upewnić, że całkowita masa ładunku
wewnątrz pojazdu oraz ładunku na ba-
gażniku zewnętrznym nie przekracza
maksymalnej ładowności pojazdu.
Belki poprzeczne i relingi zostały zapro-
jektowane do przewożenia bagażu na
górze pojazdów wyposażonych w bagaż-
nik dachowy. Masa ładunku nie możeprzekraczać 68 kg i musi być równo-
miernie rozłożona na belkach poprzecz-
nych.
UWAGA:
• Belki poprzeczne są zabezpieczone
przed błędami obsługi, co oznacza,
że nie można ich rozłożyć lub scho-
wać w nieprawidłowy sposób.
• W celu ograniczenia hałasu wynika- jącego ze zwiększonego oporu po-
wietrza belki poprzeczne należy
składać, gdy nie są używane.
ROZKŁADANIE BELEK
POPRZECZNYCH
W celu rozłożenia belek poprzecznych
całkowicie poluzować śruby skrzydeł-
kowe na obu końcach belki poprzecznej i
unieść belkę z jej pozycji spoczynkowej
w relingu. Powtórzyć tę czynność dla
belki po przeciwnej stronie.
PRZESTROGA!
Należy zachować szczególną ostroż-
ność, aby podczas demontażu i roz-
kładania belek poprzecznych nie
uszkodzić samochodu.
Zgiąć wsporniki belki poprzecznej na
obu końcach, trzymając dłonie z dala od
połączeń obrotowych. Przesunąć śrubę
skrzydełkową w dół.
Belka poprzeczna schowana w relingu
Luzowanie belek poprzecznych
Położenie spoczynkowe
183

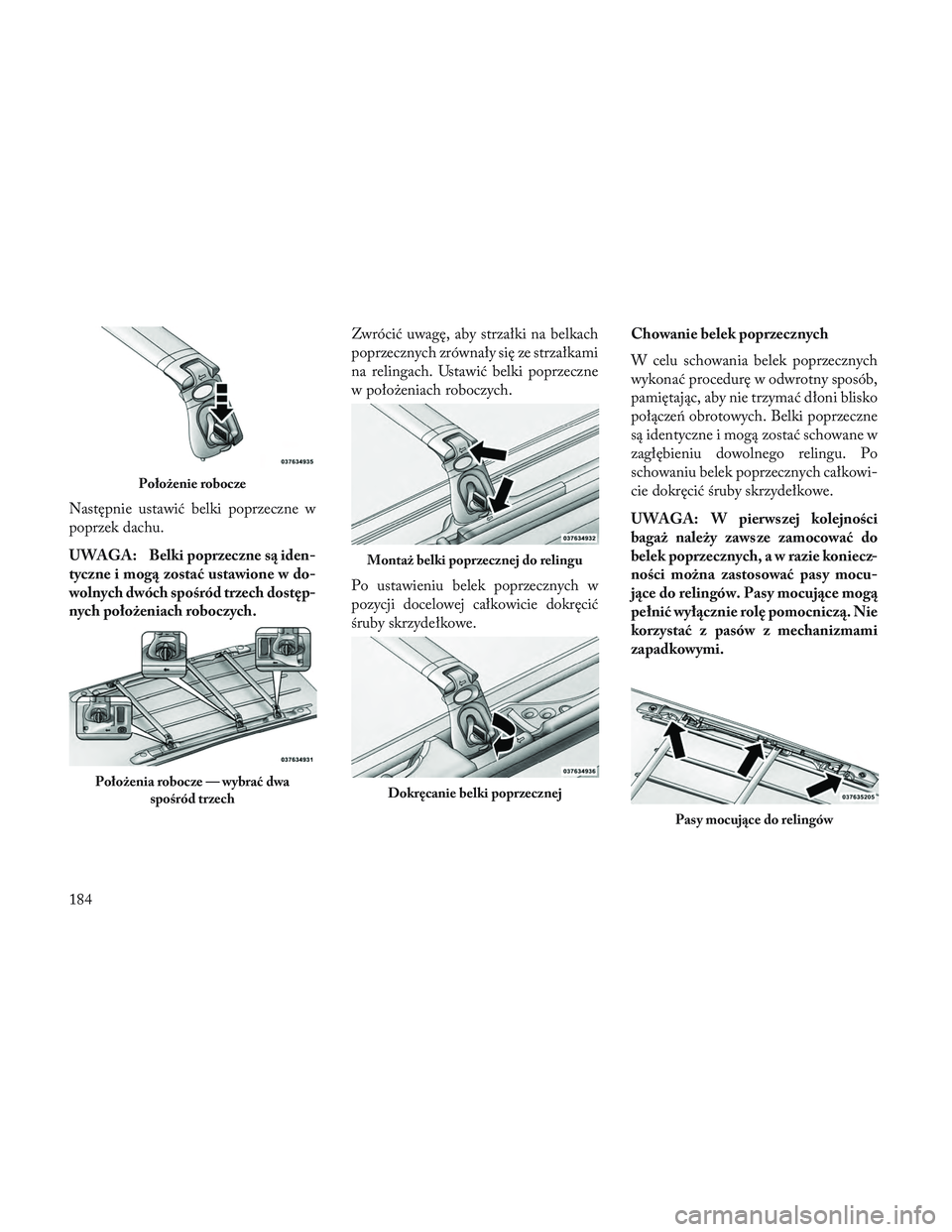

Następnie ustawić belki poprzeczne w
poprzek dachu.
UWAGA: Belki poprzeczne są iden-
tyczne i mogą zostać ustawione w do-
wolnych dwóch spośród trzech dostęp-
nych położeniach roboczych.Zwrócić uwagę, aby strzałki na belkach
poprzecznych zrównały się ze strzałkami
na relingach. Ustawić belki poprzeczne
w położeniach roboczych.
Po ustawieniu belek poprzecznych w
pozycji docelowej całkowicie dokręcić
śruby skrzydełkowe.Chowanie belek poprzecznych
W celu schowania belek poprzecznych
wykonać procedurę w odwrotny sposób,
pamiętając, aby nie trzymać dłoni blisko
połączeń obrotowych. Belki poprzeczne
są identyczne i mogą zostać schowane w
zagłębieniu dowolnego relingu. Po
schowaniu belek poprzecznych całkowi-
cie dokręcić śruby skrzydełkowe.
UWAGA: W pierwszej kolejności
bagaż należy zawsze zamocować do
belek poprzecznych, a w razie koniecz-
ności można zastosować pasy mocu-
jące do relingów. Pasy mocujące mogą
pełnić wyłącznie rolę pomocniczą. Nie
korzystać z pasów z mechanizmami
zapadkowymi.
Położenie robocze
Położenia robocze — wybrać dwa
spośród trzech
Montaż belki poprzecznej do relingu
Dokręcanie belki poprzecznej
Pasy mocujące do relingów
184

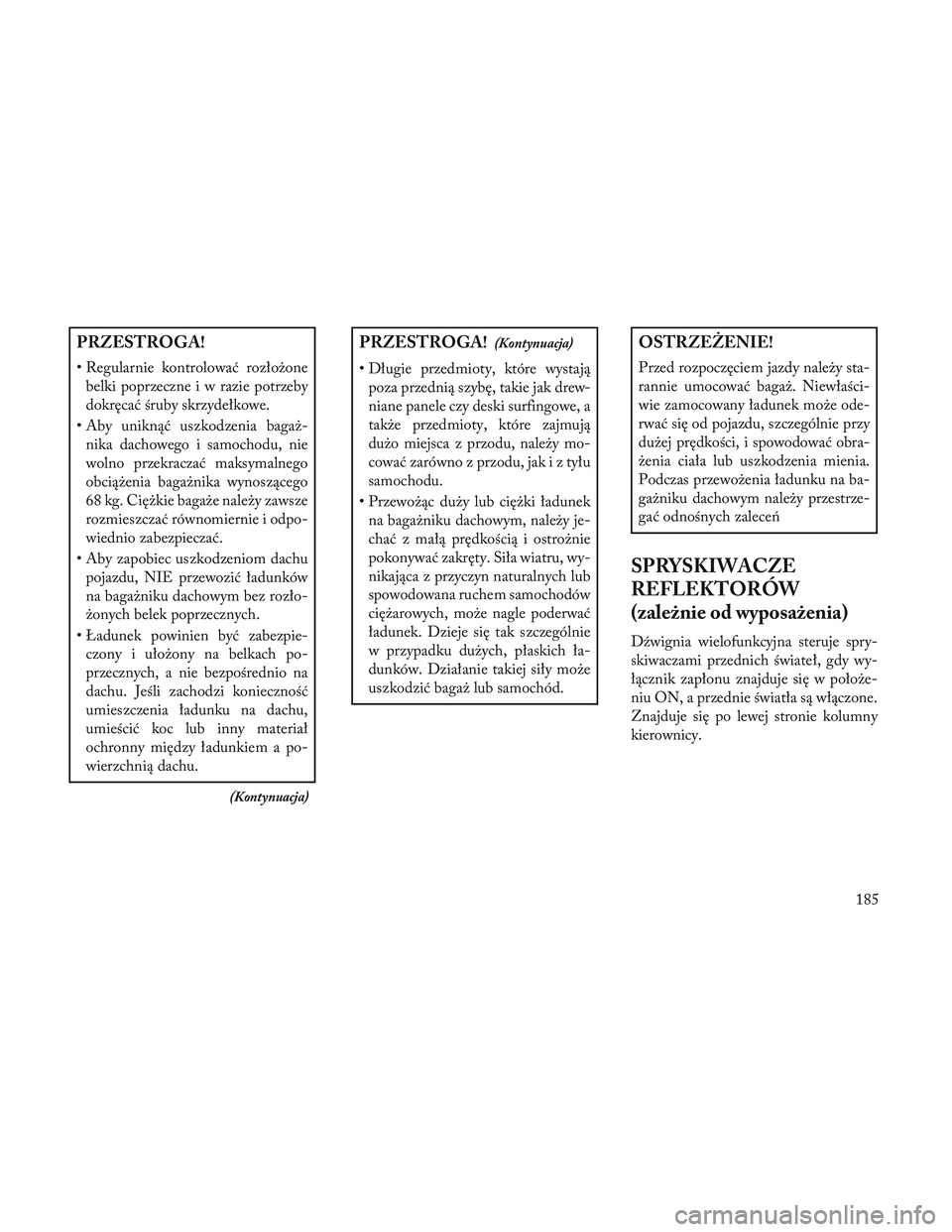

PRZESTROGA!
• Regularnie kontrolować rozłożonebelki poprzeczne i w razie potrzeby
dokręcać śruby skrzydełkowe.
• Aby uniknąć uszkodzenia bagaż- nika dachowego i samochodu, nie
wolno przekraczać maksymalnego
obciążenia bagażnika wynoszącego
68 kg. Ciężkie bagaże należy zawsze
rozmieszczać równomiernie i odpo-
wiednio zabezpieczać.
• Aby zapobiec uszkodzeniom dachu pojazdu, NIE przewozić ładunków
na bagażniku dachowym bez rozło-
żonych belek poprzecznych.
• Ładunek powinien być zabezpie- czony i ułożony na belkach po-
przecznych, a nie bezpośrednio na
dachu. Jeśli zachodzi konieczność
umieszczenia ładunku na dachu,
umieścić koc lub inny materiał
ochronny między ładunkiem a po-
wierzchnią dachu.
(Kontynuacja)
PRZESTROGA!(Kontynuacja)
• Długie przedmioty, które wystająpoza przednią szybę, takie jak drew-
niane panele czy deski surfingowe, a
także przedmioty, które zajmują
dużo miejsca z przodu, należy mo-
cować zarówno z przodu, jak i z tyłu
samochodu.
• Przewożąc duży lub ciężki ładunek na bagażniku dachowym, należy je-
chać z małą prędkością i ostrożnie
pokonywać zakręty. Siła wiatru, wy-
nikająca z przyczyn naturalnych lub
spowodowana ruchem samochodów
ciężarowych, może nagle poderwać
ładunek. Dzieje się tak szczególnie
w przypadku dużych, płaskich ła-
dunków. Działanie takiej siły może
uszkodzić bagaż lub samochód.
OSTRZEŻENIE!
Przed rozpoczęciem jazdy należy sta-
rannie umocować bagaż. Niewłaści-
wie zamocowany ładunek może ode-
rwać się od pojazdu, szczególnie przy
dużej prędkości, i spowodować obra-
żenia ciała lub uszkodzenia mienia.
Podczas przewożenia ładunku na ba-
gażniku dachowym należy przestrze-
gać odnośnych zaleceń
SPRYSKIWACZE
REFLEKTORÓW
(zależnie od wyposażenia)
Dźwignia wielofunkcyjna steruje spry-
skiwaczami przednich świateł, gdy wy-
łącznik zapłonu znajduje się w położe-
niu ON, a przednie światła są włączone.
Znajduje się po lewej stronie kolumny
kierownicy.
185

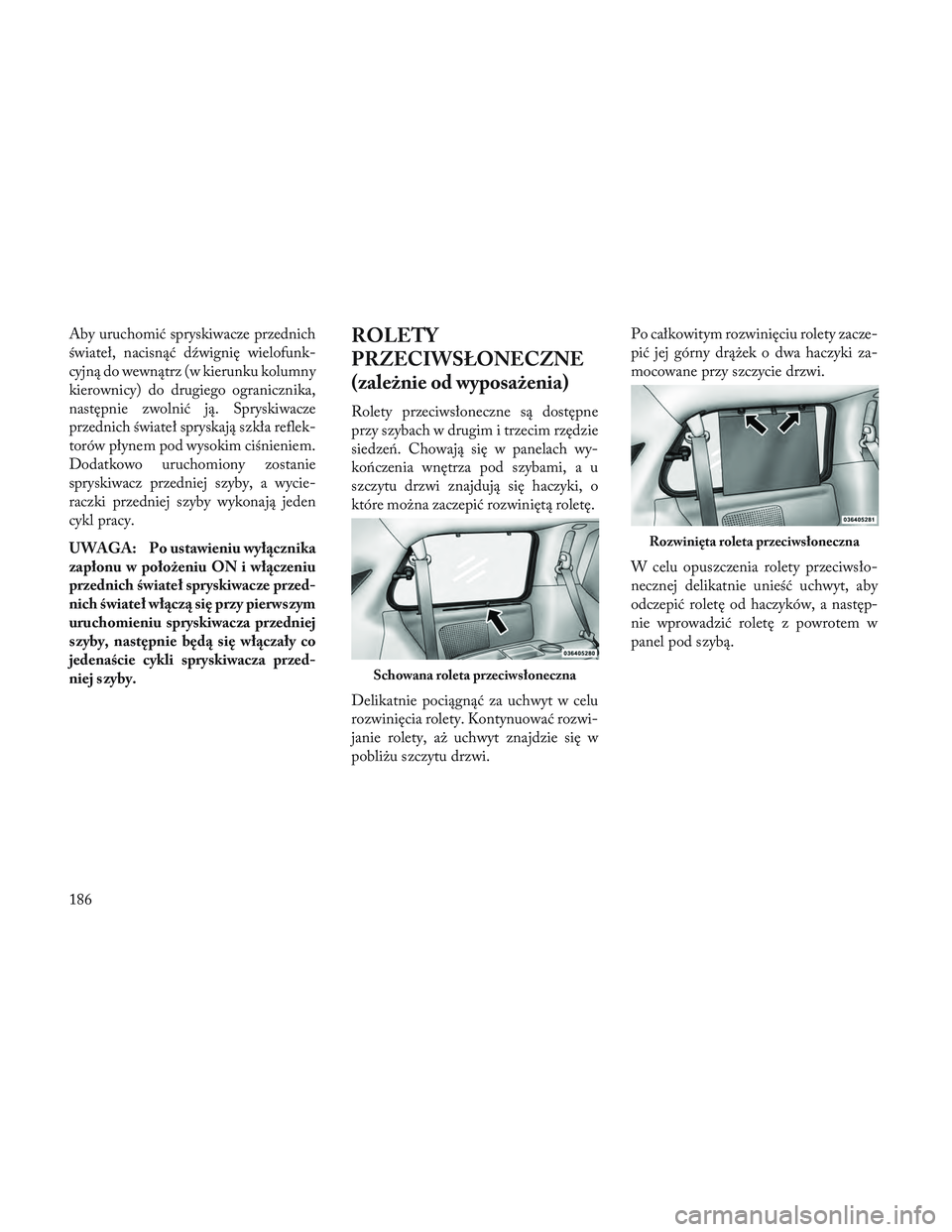

Aby uruchomić spryskiwacze przednich
świateł, nacisnąć dźwignię wielofunk-
cyjną do wewnątrz (w kierunku kolumny
kierownicy) do drugiego ogranicznika,
następnie zwolnić ją. Spryskiwacze
przednich świateł spryskają szkła reflek-
torów płynem pod wysokim ciśnieniem.
Dodatkowo uruchomiony zostanie
spryskiwacz przedniej szyby, a wycie-
raczki przedniej szyby wykonają jeden
cykl pracy.
UWAGA: Po ustawieniu wyłącznika
zapłonu w położeniu ON i włączeniu
przednich świateł spryskiwacze przed-
nich świateł włączą się przy pierwszym
uruchomieniu spryskiwacza przedniej
szyby, następnie będą się włączały co
jedenaście cykli spryskiwacza przed-
niej szyby.ROLETY
PRZECIWSŁONECZNE
(zależnie od wyposażenia)
Rolety przeciwsłoneczne są dostępne
przy szybach w drugim i trzecim rzędzie
siedzeń. Chowają się w panelach wy-
kończenia wnętrza pod szybami, a u
szczytu drzwi znajdują się haczyki, o
które można zaczepić rozwiniętą roletę.
Delikatnie pociągnąć za uchwyt w celu
rozwinięcia rolety. Kontynuować rozwi-
janie rolety, aż uchwyt znajdzie się w
pobliżu szczytu drzwi.Po całkowitym rozwinięciu rolety zacze-
pić jej górny drążek o dwa haczyki za-
mocowane przy szczycie drzwi.
W celu opuszczenia rolety przeciwsło-
necznej delikatnie unieść uchwyt, aby
odczepić roletę od haczyków, a następ-
nie wprowadzić roletę z powrotem w
panel pod szybą.
Schowana roleta przeciwsłoneczna
Rozwinięta roleta przeciwsłoneczna
186
