2.Wcisnąć całkowicie pedał przyspie-
szenia i przytrzymać go w tym położeniu.
3. Nacisnąć i zwolnić jednokrotnie
przycisk uruchamiania silnika.
Automatycznie uruchomi się rozrusz-
nik, będzie pracował przez 10 sekund, a
następnie wyłączy się. Następnie zwol-
nić pedały przyspieszenia i hamulca,
odczekać 10–15 sekund i powtórzyć
procedurę „Normalne uruchamianie”.
Oczyszczanie zalanego silnika
(za pomocą kluczyka zbliżeniowego)
Jeśli silnika nie można uruchomić zgod-
nie z procedurą „Normalny rozruch” lub
„Bardzo niska temperatura otoczenia”,
może on być zalany. W celu usunięcia
ewentualnego nadmiaru paliwa należy:
1. Wcisnąć całko wicie pedał przyspie-
szenia i przytrzymać go w tym położe-
niu.
2. Przestawić wyłącznik zapłonu w po-
łożenie START i zwolnić, gdy tylko
rozrusznik zacznie pracować. Rozrusznik wyłączy się samoczynnie po
10 sekundach. W takiej sytuacji zwolnić
pedał przyspieszenia, przestawić wyłącz-
nik zapłonu w położenie LOCK, odcze-
kać 10–15 sekund, a następnie powtó-
rzyć procedurę „Normalny rozruch”.
PRZESTROGA!
Aby nie doszło do uszkodzenia roz-
rusznika, przed ponowną próbą od-
czekać 10–15 sekund.
PO URUCHOMIENIU
SILNIKA
Obroty biegu jałowego są kontrolowane
automatycznie i będą obniżane wraz ze
wzrostem temperatury silnika.
NORMALNY ROZRUCH –
SILNIK DIESLA
1. Włączyć zapłon (położenie ON).
2. Monitorować stan lampki „Czekaj na
rozruch” w zestawie wskaźników. Wię-
cej informacji znajduje się w części
„Zestaw wskaźników” w rozdziale „Pre-
zentacja deski rozdzielczej”. Lampkazapali się przynajmniej na dwie sekundy,
zależnie od temperatury silnika. Gdy
lampka „Czekaj na rozruch” zgaśnie,
można uruchomić silnik.
3. NIE wciskać pedału przyspieszenia.
Przestawić wyłącznik zapłonu do poło-
żenia START i zwolnić go natychmiast
po uruchomieniu silnika.
PRZESTROGA!
Aby uniknąć uszkodzenia rozrusz-
nika, NIE WOLNO uruchamiać go
na dłużej niż 15 sekund. Przed
kolejną próbą odczekać od 10 do
15 sekund.
4. Po uruchomieniu silnika pozostawić
go na chodzie przez około 30 sekund
przed rozpoczęciem jazdy. Zapewni to
prawidłowe smarowanie silnika i turbo-
sprężarki.
267

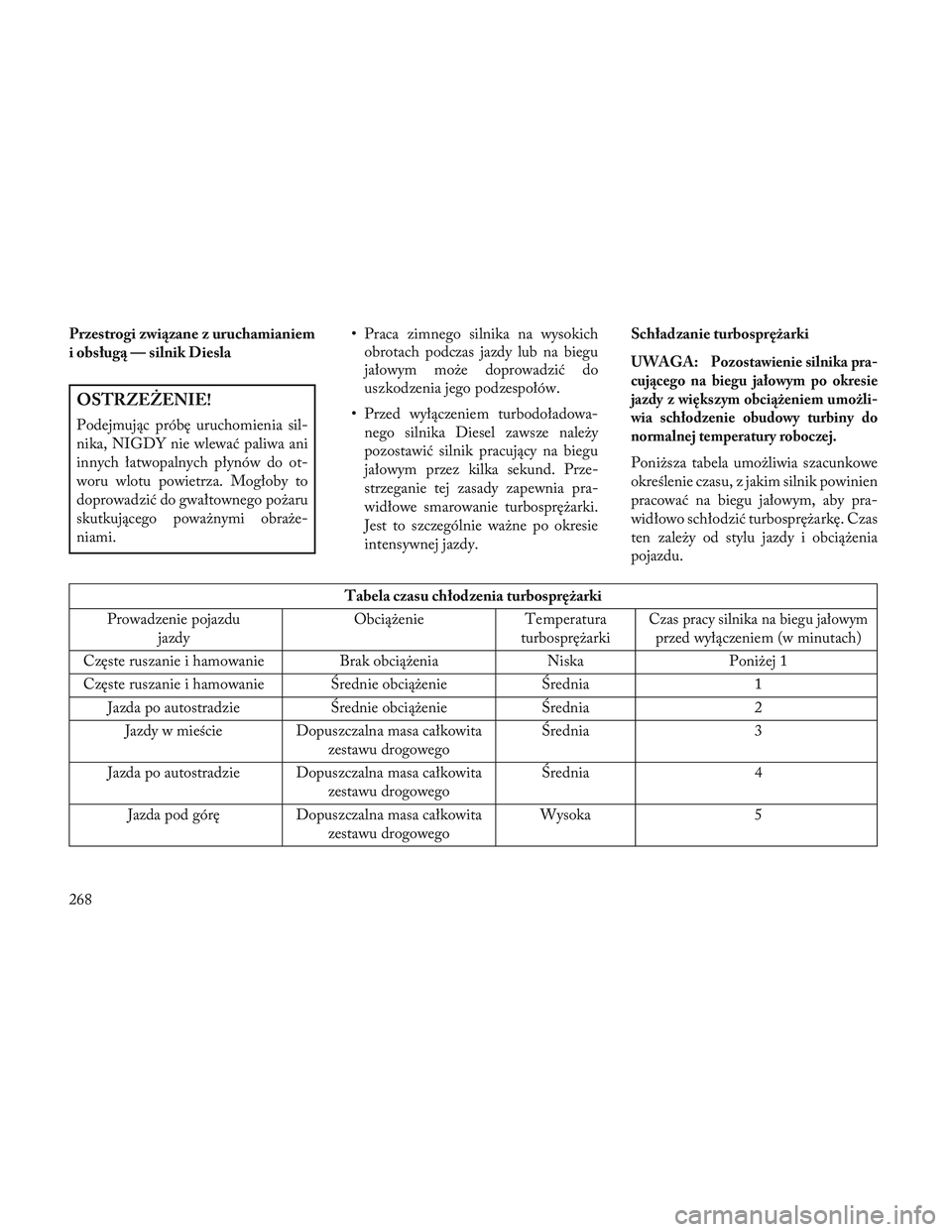

Przestrogi związane z uruchamianiem
i obsługą — silnik Diesla
OSTRZEŻENIE!
Podejmując próbę uruchomienia sil-
nika, NIGDY nie wlewać paliwa ani
innych łatwopalnych płynów do ot-
woru wlotu powietrza. Mogłoby to
doprowadzić do gwałtownego pożaru
skutkującego poważnymi obraże-
niami.• Praca zimnego silnika na wysokich
obrotach podczas jazdy lub na biegu
jałowym może doprowadzić do
uszkodzenia jego podzespołów.
• Przed wyłączeniem turbodoładowa- nego silnika Diesel zawsze należy
pozostawić silnik pracujący na biegu
jałowym przez kilka sekund. Prze-
strzeganie tej zasady zapewnia pra-
widłowe smarowanie turbosprężarki.
Jest to szczególnie ważne po okresie
intensywnej jazdy. Schładzanie turbosprężarki
UWAGA:
Pozostawienie silnika pra-
cującego na biegu jałowym po okresie
jazdy z większym obciążeniem umożli-
wia schłodzenie obudowy turbiny do
normalnej temperatury roboczej.
Poniższa tabela umożliwia szacunkowe
określenie czasu, z jakim silnik powinien
pracować na biegu jałowym, aby pra-
widłowo schłodzić turbosprężarkę. Czas
ten zależy od stylu jazdy i obciążenia
pojazdu.
Tabela czasu chłodzenia turbosprężarki
Prowadzenie pojazdu jazdy Obciążenie
Temperatura
turbosprężarki
Czas pracy silnika na biegu jałowym
przed wyłączeniem (w minutach)
Częste ruszanie i hamowanie Brak obciążenia Niska Poniżej 1
Częste ruszanie i hamowanie \frednie obciążenie \frednia 1 Jazda po autostradzie \frednie obciążenie \frednia 2Jazdy w mieście Dopuszczalna masa całkowita zestawu drogowego \frednia
3
Jazda po autostradzie Dopuszczalna masa całkowita zestawu drogowego\frednia
4
Jazda pod górę Dopuszczalna masa całkowita zestawu drogowego Wysoka
5
268

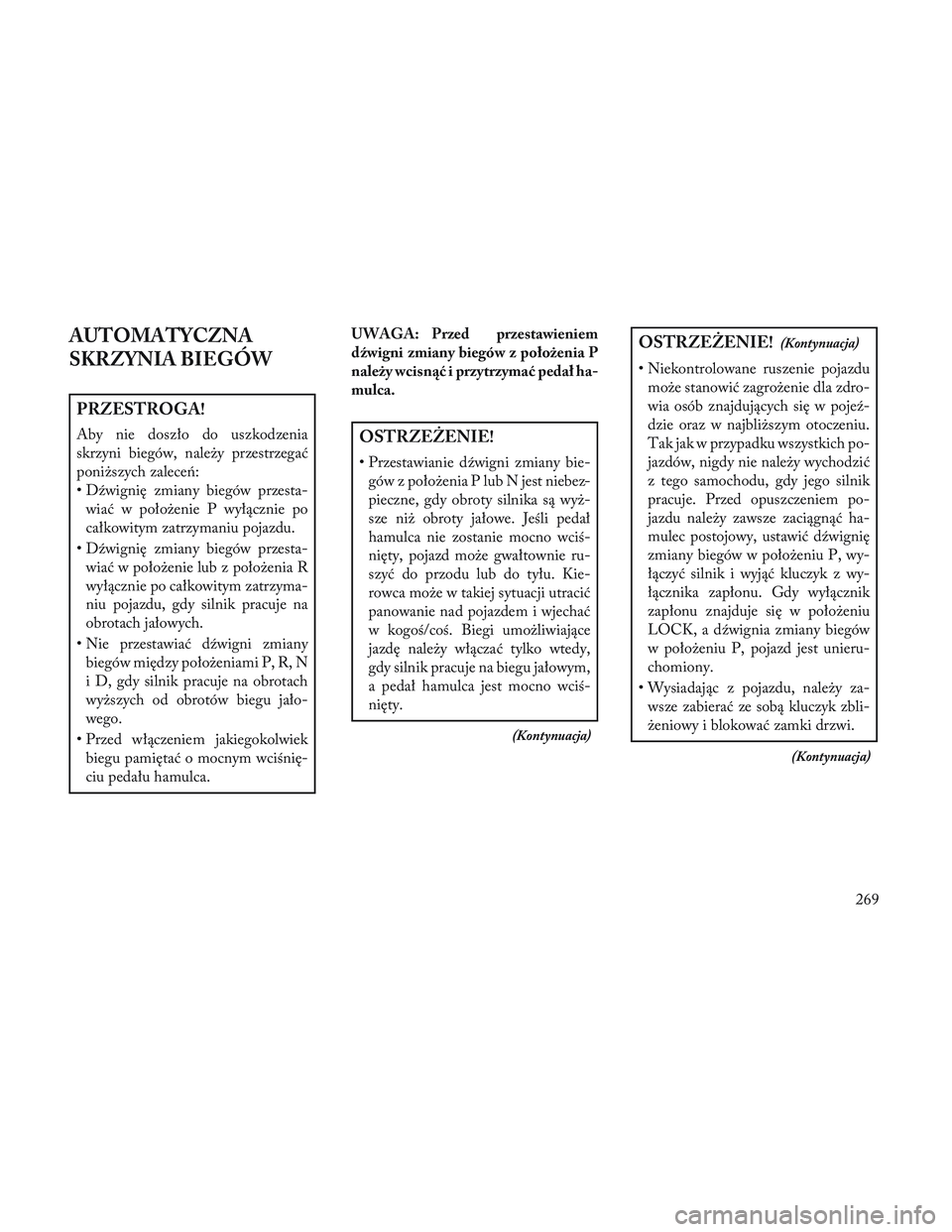

AUTOMATYCZNA
SKRZYNIA BIEGÓW
PRZESTROGA!
Aby nie doszło do uszkodzenia
skrzyni biegów, należy przestrzegać
poniższych zaleceń:
• Dźwignię zmiany biegów przesta-wiać w położenie P wyłącznie po
całkowitym zatrzymaniu pojazdu.
• Dźwignię zmiany biegów przesta- wiać w położenie lub z położenia R
wyłącznie po całkowitym zatrzyma-
niu pojazdu, gdy silnik pracuje na
obrotach jałowych.
• Nie przestawiać dźwigni zmiany biegów między położeniami P, R, N
i D, gdy silnik pracuje na obrotach
wyższych od obrotów biegu jało-
wego.
• Przed włączeniem jakiegokolwiek biegu pamiętać o mocnym wciśnię-
ciu pedału hamulca. UWAGA: Przed przestawieniem
dźwigni zmiany biegów z położenia P
należy wcisnąć i przytrzymać pedał ha-
mulca.OSTRZEŻENIE!
• Przestawianie dźwigni zmiany bie-
gów z położenia P lub N jest niebez-
pieczne, gdy obroty silnika są wyż-
sze niż obroty jałowe. Jeśli pedał
hamulca nie zostanie mocno wciś-
nięty, pojazd może gwałtownie ru-
szyć do przodu lub do tyłu. Kie-
rowca może w takiej sytuacji utracić
panowanie nad pojazdem i wjechać
w kogoś/coś. Biegi umożliwiające
jazdę należy włączać tylko wtedy,
gdy silnik pracuje na biegu jałowym,
a pedał hamulca jest mocno wciś-
nięty.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Niekontrolowane ruszenie pojazdumoże stanowić zagrożenie dla zdro-
wia osób znajdujących się w pojeź-
dzie oraz w najbliższym otoczeniu.
Tak jak w przypadku wszystkich po-
jazdów, nigdy nie należy wychodzić
z tego samochodu, gdy jego silnik
pracuje. Przed opuszczeniem po-
jazdu należy zawsze zaciągnąć ha-
mulec postojowy, ustawić dźwignię
zmiany biegów w położeniu P, wy-
łączyć silnik i wyjąć kluczyk z wy-
łącznika zapłonu. Gdy wyłącznik
zapłonu znajduje się w położeniu
LOCK, a dźwignia zmiany biegów
w położeniu P, pojazd jest unieru-
chomiony.
• Wysiadając z pojazdu, należy za- wsze zabierać ze sobą kluczyk zbli-
żeniowy i blokować zamki drzwi.
(Kontynuacja)
269

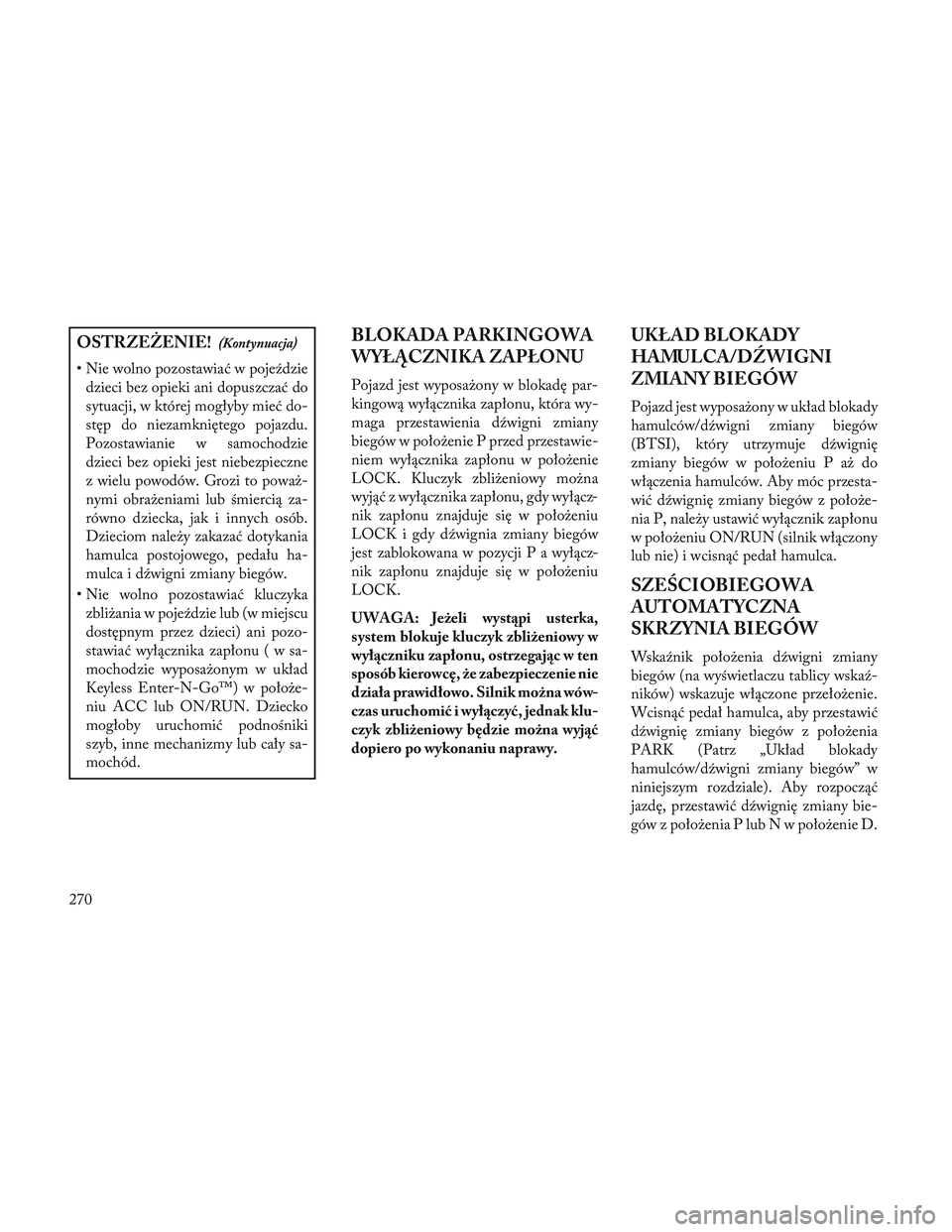

OSTRZEŻENIE!(Kontynuacja)
• Nie wolno pozostawiać w pojeździedzieci bez opieki ani dopuszczać do
sytuacji, w której mogłyby mieć do-
stęp do niezamkniętego pojazdu.
Pozostawianie w samochodzie
dzieci bez opieki jest niebezpieczne
z wielu powodów. Grozi to poważ-
nymi obrażeniami lub śmiercią za-
równo dziecka, jak i innych osób.
Dzieciom należy zakazać dotykania
hamulca postojowego, pedału ha-
mulca i dźwigni zmiany biegów.
• Nie wolno pozostawiać kluczyka zbliżania w pojeździe lub (w miejscu
dostępnym przez dzieci) ani pozo-
stawiać wyłącznika zapłonu(wsa-
mochodzie wyposażonym w układ
Keyless Enter-N-Go™) w położe-
niu ACC lub ON/RUN. Dziecko
mogłoby uruchomić podnośniki
szyb, inne mechanizmy lub cały sa-
mochód.
BLOKADA PARKINGOWA
WYŁĄCZNIKA ZAPŁONU
Pojazd jest wyposażony w blokadę par-
kingową wyłącznika zapłonu, która wy-
maga przestawienia dźwigni zmiany
biegów w położenie P przed przestawie-
niem wyłącznika zapłonu w położenie
LOCK. Kluczyk zbliżeniowy można
wyjąć z wyłącznika zapłonu, gdy wyłącz-
nik zapłonu znajduje się w położeniu
LOCK i gdy dźwignia zmiany biegów
jest zablokowana w pozycji P a wyłącz-
nik zapłonu znajduje się w położeniu
LOCK.
UWAGA: Jeżeli wystąpi usterka,
system blokuje kluczyk zbliżeniowy w
wyłączniku zapłonu, ostrzegając w ten
sposób kierowcę, że zabezpieczenie nie
działa prawidłowo. Silnik można wów-
czas uruchomić i wyłączyć, jednak klu-
czyk zbliżeniowy będzie można wyjąć
dopiero po wykonaniu naprawy.
UKŁAD BLOKADY
HAMULCA/D\fWIGNI
ZMIANY BIEGÓW
Pojazd jest wyposażony w układ blokady
hamulców/dźwigni zmiany biegów
(BTSI), który utrzymuje dźwignię
zmiany biegów w położeniu P aż do
włączenia hamulców. Aby móc przesta-
wić dźwignię zmiany biegów z położe-
nia P, należy ustawić wyłącznik zapłonu
w położeniu ON/RUN (silnik włączony
lub nie) i wcisnąć pedał hamulca.
SZE\bCIOBIEGOWA
AUTOMATYCZNA
SKRZYNIA BIEGÓW
Wskaźnik położenia dźwigni zmiany
biegów (na wyświetlaczu tablicy wskaź-
ników) wskazuje włączone przełożenie.
Wcisnąć pedał hamulca, aby przestawić
dźwignię zmiany biegów z położenia
PARK (Patrz „Układ blokady
hamulców/dźwigni zmiany biegów” w
niniejszym rozdziale). Aby rozpocząć
jazdę, przestawić dźwignię zmiany bie-
gów z położenia P lub N w położenie D.
270

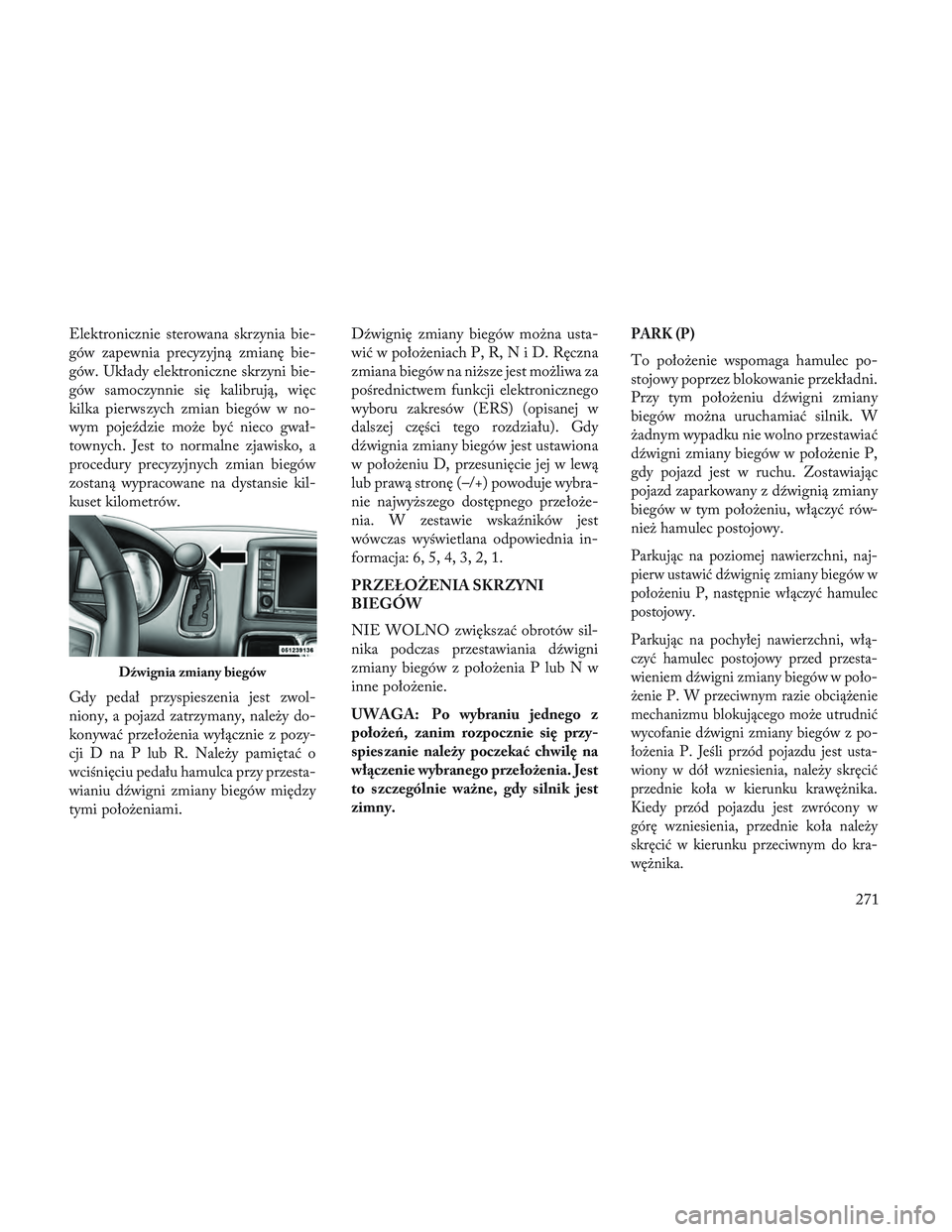

Elektronicznie sterowana skrzynia bie-
gów zapewnia precyzyjną zmianę bie-
gów. Układy elektroniczne skrzyni bie-
gów samoczynnie się kalibrują, więc
kilka pierwszych zmian biegów w no-
wym pojeździe może być nieco gwał-
townych. Jest to normalne zjawisko, a
procedury precyzyjnych zmian biegów
zostaną wypracowane na dystansie kil-
kuset kilometrów.
Gdy pedał przyspieszenia jest zwol-
niony, a pojazd zatrzymany, należy do-
konywać przełożenia wyłącznie z pozy-
cji D na P lub R. Należy pamiętać o
wciśnięciu pedału hamulca przy przesta-
wianiu dźwigni zmiany biegów między
tymi położeniami.Dźwignię zmiany biegów można usta-
wić w położeniach P, R,NiD.Ręczna
zmiana biegów na niższe jest możliwa za
pośrednictwem funkcji elektronicznego
wyboru zakresów (ERS) (opisanej w
dalszej części tego rozdziału). Gdy
dźwignia zmiany biegów jest ustawiona
w położeniu D, przesunięcie jej w lewą
lub prawą stronę (–/+) powoduje wybra-
nie najwyższego dostępnego przełoże-
nia. W zestawie wskaźników jest
wówczas wyświetlana odpowiednia in-
formacja: 6, 5, 4, 3, 2, 1.
PRZEŁOŻENIA SKRZYNI
BIEGÓW
NIE WOLNO zwiększać obrotów sil-
nika podczas przestawiania dźwigni
zmiany biegów z położenia P lub N w
inne położenie.
UWAGA: Po wybraniu jednego z
położeń, zanim rozpocznie się przy-
spieszanie należy poczekać chwilę na
włączenie wybranego przełożenia. Jest
to szczególnie ważne, gdy silnik jest
zimny.PARK (P)
To położenie wspomaga hamulec po-
stojowy poprzez blokowanie przekładni.
Przy tym położeniu dźwigni zmiany
biegów można uruchamiać silnik. W
żadnym wypadku nie wolno przestawiać
dźwigni zmiany biegów w położenie P,
gdy pojazd jest w ruchu. Zostawiając
pojazd zaparkowany z dźwignią zmiany
biegów w tym położeniu, włączyć rów-
nież hamulec postojowy.
Parkując na poziomej nawierzchni, naj-
pierw ustawić dźwignię zmiany biegów w
położeniu P, następnie włączyć hamulec
postojowy.
Parkując na pochyłej nawierzchni, włą-
czyć hamulec postojowy przed przesta-
wieniem dźwigni zmiany biegów w poło-
żenie P. W przeciwnym razie obciążenie
mechanizmu blokującego może utrudnić
wycofanie dźwigni zmiany biegów z po-
łożenia P. Jeśli przód pojazdu jest usta-
wiony w dół wzniesienia, należy skręcić
przednie koła w kierunku krawężnika.
Kiedy przód pojazdu jest zwrócony w
górę wzniesienia, przednie koła należy
skręcić w kierunku przeciwnym do kra-
wężnika.
Dźwignia zmiany biegów
271

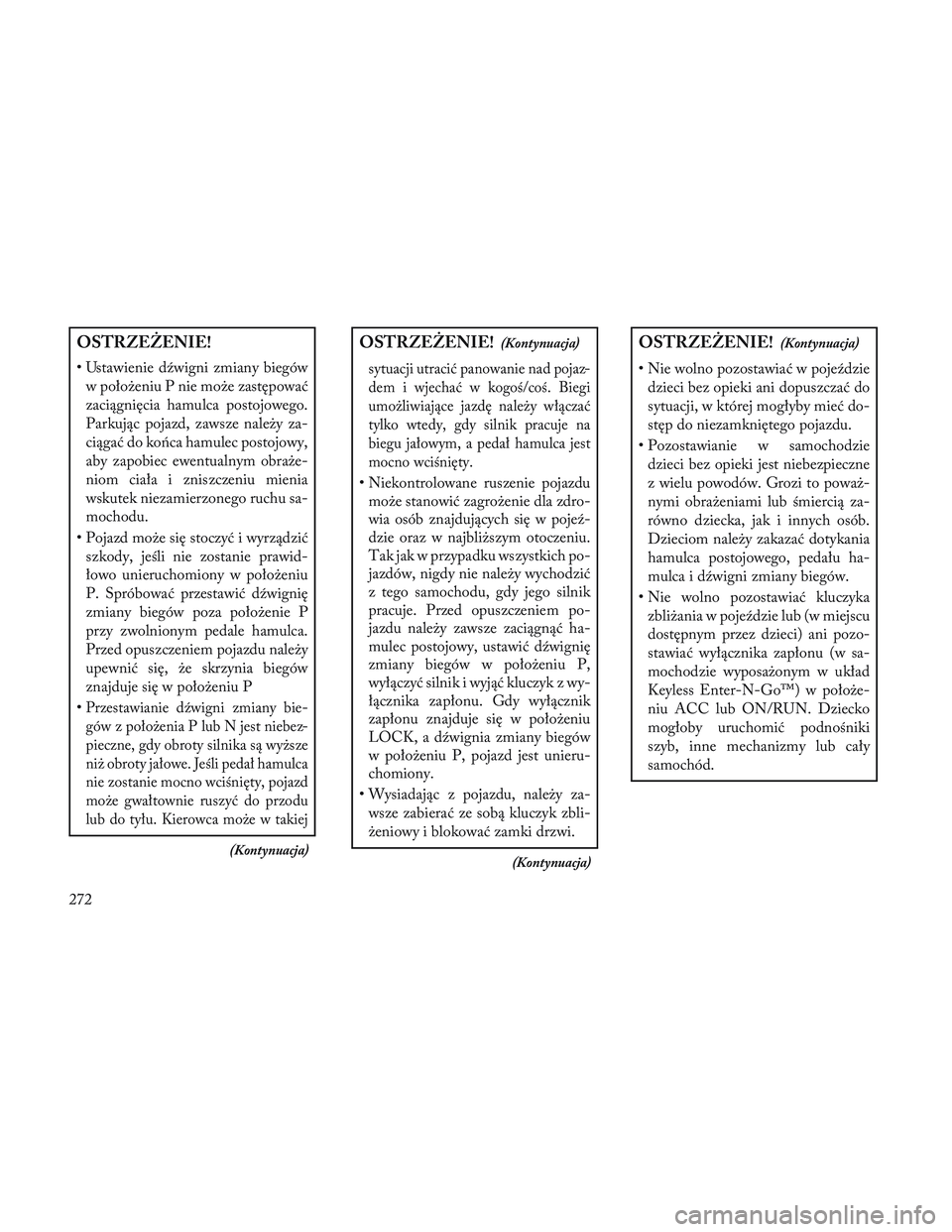

OSTRZEŻENIE!
• Ustawienie dźwigni zmiany biegóww położeniu P nie może zastępować
zaciągnięcia hamulca postojowego.
Parkując pojazd, zawsze należy za-
ciągać do końca hamulec postojowy,
aby zapobiec ewentualnym obraże-
niom ciała i zniszczeniu mienia
wskutek niezamierzonego ruchu sa-
mochodu.
• Pojazd może się stoczyć i wyrządzić szkody, jeśli nie zostanie prawid-
łowo unieruchomiony w położeniu
P. Spróbować przestawić dźwignię
zmiany biegów poza położenie P
przy zwolnionym pedale hamulca.
Przed opuszczeniem pojazdu należy
upewnić się, że skrzynia biegów
znajduje się w położeniu P
•
Przestawianie dźwigni zmiany bie-
gów z położenia P lub N jest niebez-
pieczne, gdy obroty silnika są wyższe
niż obroty jałowe. Jeśli pedał hamulca
nie zostanie mocno wciśnięty, pojazd
może gwałtownie ruszyć do przodu
lub do tyłu. Kierowca może w takiej
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
sytuacji utracić panowanie nad pojaz-
dem i wjechać w kogoś/coś. Biegi
umożliwiające jazdę należy włączać
tylko wtedy, gdy silnik pracuje na
biegu jałowym, a pedał hamulca jest
mocno wciśnięty.
• Niekontrolowane ruszenie pojazdu może stanowić zagrożenie dla zdro-
wia osób znajdujących się w pojeź-
dzie oraz w najbliższym otoczeniu.
Tak jak w przypadku wszystkich po-
jazdów, nigdy nie należy wychodzić
z tego samochodu, gdy jego silnik
pracuje. Przed opuszczeniem po-
jazdu należy zawsze zaciągnąć ha-
mulec postojowy, ustawić dźwignię
zmiany biegów w położeniu P,
wyłączyć silnik i wyjąć kluczyk z wy-
łącznika zapłonu. Gdy wyłącznik
zapłonu znajduje się w położeniu
LOCK, a dźwignia zmiany biegów
w położeniu P, pojazd jest unieru-
chomiony.
• Wysiadając z pojazdu, należy za- wsze zabierać ze sobą kluczyk zbli-
żeniowy i blokować zamki drzwi.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Nie wolno pozostawiać w pojeździedzieci bez opieki ani dopuszczać do
sytuacji, w której mogłyby mieć do-
stęp do niezamkniętego pojazdu.
• Pozostawianie w samochodzie dzieci bez opieki jest niebezpieczne
z wielu powodów. Grozi to poważ-
nymi obrażeniami lub śmiercią za-
równo dziecka, jak i innych osób.
Dzieciom należy zakazać dotykania
hamulca postojowego, pedału ha-
mulca i dźwigni zmiany biegów.
• Nie wolno pozostawiać kluczyka zbliżania w pojeździe lub (w miejscu
dostępnym przez dzieci) ani pozo-
stawiać wyłącznika zapłonu (w sa-
mochodzie wyposażonym w układ
Keyless Enter-N-Go™) w położe-
niu ACC lub ON/RUN. Dziecko
mogłoby uruchomić podnośniki
szyb, inne mechanizmy lub cały
samochód.
272

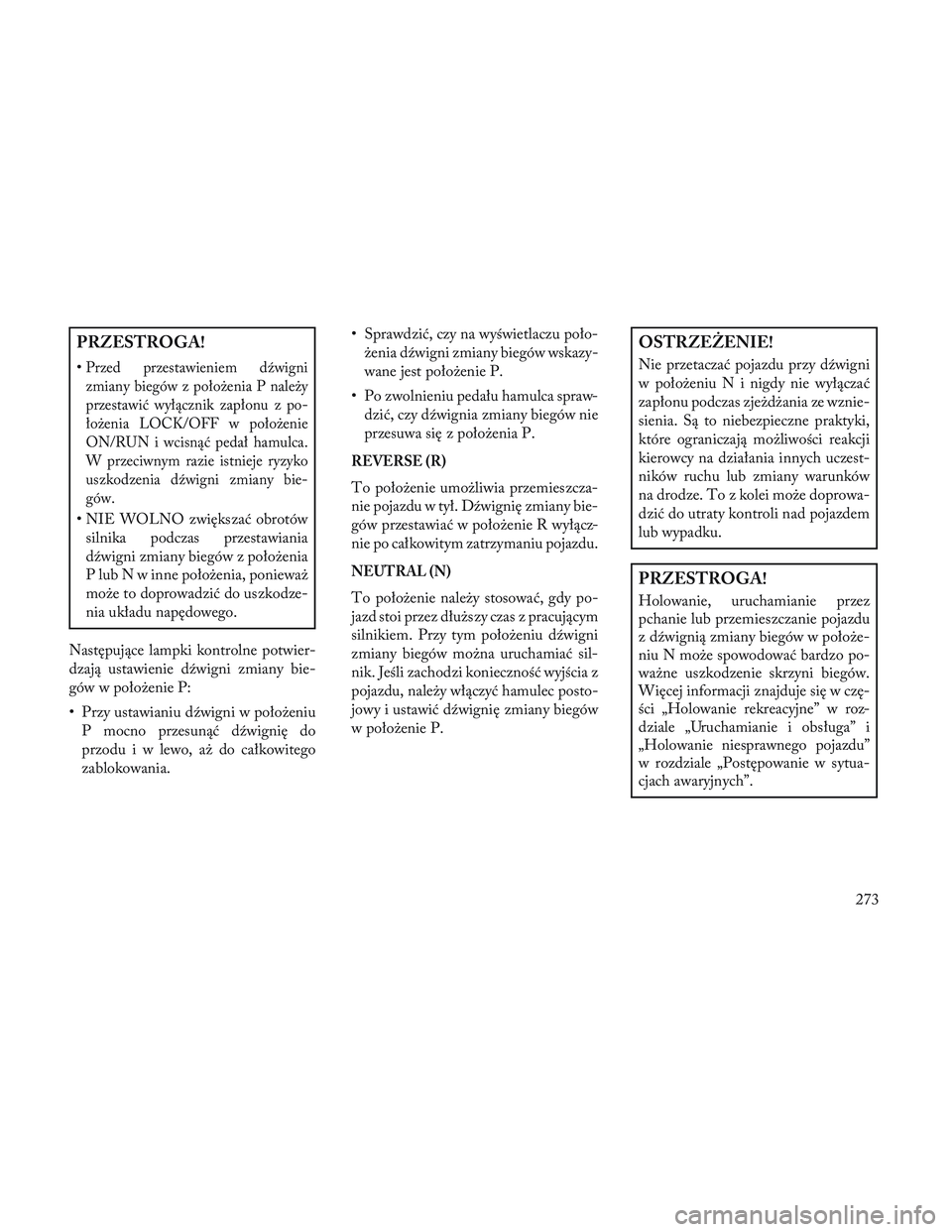

PRZESTROGA!
•Przed przestawieniem dźwigni
zmiany biegów z położenia P należy
przestawić wyłącznik zapłonu z po-
łożenia LOCK/OFF w położenie
ON/RUN i wcisnąć pedał hamulca.
W przeciwnym razie istnieje ryzyko
uszkodzenia dźwigni zmiany bie-
gów.
• NIE WOLNO zwiększać obrotówsilnika podczas przestawiania
dźwigni zmiany biegów z położenia
P lub N w inne położenia, ponieważ
może to doprowadzić do uszkodze-
nia układu napędowego.
Następujące lampki kontrolne potwier-
dzają ustawienie dźwigni zmiany bie-
gów w położenie P:
• Przy ustawianiu dźwigni w położeniu P mocno przesunąć dźwignię do
przodu i w lewo, aż do całkowitego
zablokowania. • Sprawdzić, czy na wyświetlaczu poło-
żenia dźwigni zmiany biegów wskazy-
wane jest położenie P.
• Po zwolnieniu pedału hamulca spraw- dzić, czy dźwignia zmiany biegów nie
przesuwa się z położenia P.
REVERSE (R)
To położenie umożliwia przemieszcza-
nie pojazdu w tył. Dźwignię zmiany bie-
gów przestawiać w położenie R wyłącz-
nie po całkowitym zatrzymaniu pojazdu.
NEUTRAL (N)
To położenie należy stosować, gdy po-
jazd stoi przez dłuższy czas z pracującym
silnikiem. Przy tym położeniu dźwigni
zmiany biegów można uruchamiać sil-
nik. Jeśli zachodzi konieczność wyjścia z
pojazdu, należy włączyć hamulec posto-
jowy i ustawić dźwignię zmiany biegów
w położenie P.
OSTRZEŻENIE!
Nie przetaczać pojazdu przy dźwigni
w położeniu N i nigdy nie wyłączać
zapłonu podczas zjeżdżania ze wznie-
sienia. Są to niebezpieczne praktyki,
które ograniczają możliwości reakcji
kierowcy na działania innych uczest-
ników ruchu lub zmiany warunków
na drodze. To z kolei może doprowa-
dzić do utraty kontroli nad pojazdem
lub wypadku.
PRZESTROGA!
Holowanie, uruchamianie przez
pchanie lub przemieszczanie pojazdu
z dźwignią zmiany biegów w położe-
niu N może spowodować bardzo po-
ważne uszkodzenie skrzyni biegów.
Więcej informacji znajduje się w czę-
ści „Holowanie rekreacyjne” w roz-
dziale „Uruchamianie i obsługa” i
„Holowanie niesprawnego pojazdu”
w rozdziale „Postępowanie w sytua-
cjach awaryjnych”.
273

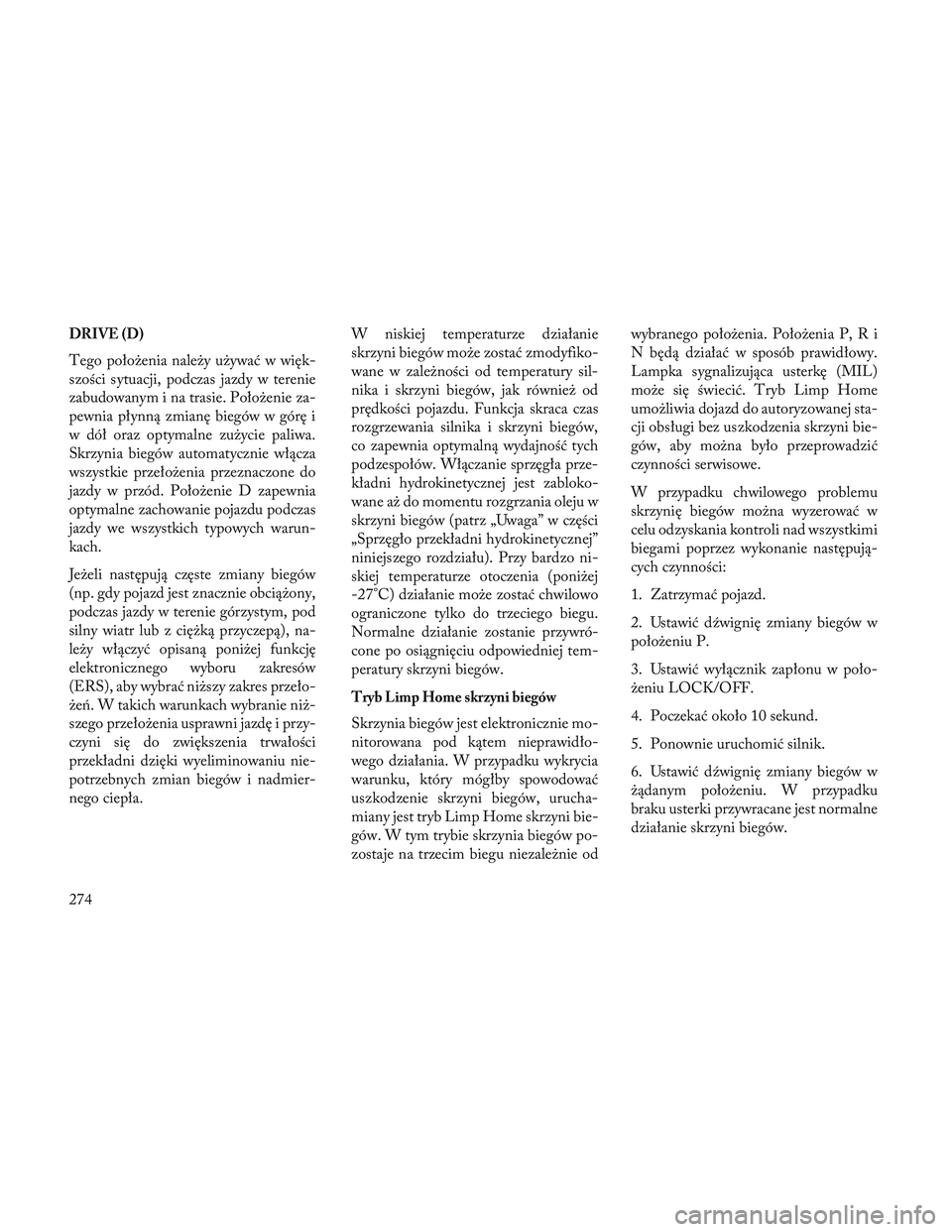

DRIVE (D)
Tego położenia należy używać w więk-
szości sytuacji, podczas jazdy w terenie
zabudowanym i na trasie. Położenie za-
pewnia płynną zmianę biegów w górę i
w dół oraz optymalne zużycie paliwa.
Skrzynia biegów automatycznie włącza
wszystkie przełożenia przeznaczone do
jazdy w przód. Położenie D zapewnia
optymalne zachowanie pojazdu podczas
jazdy we wszystkich typowych warun-
kach.
Jeżeli następują częste zmiany biegów
(np. gdy pojazd jest znacznie obciążony,
podczas jazdy w terenie górzystym, pod
silny wiatr lub z ciężką przyczepą), na-
leży włączyć opisaną poniżej funkcję
elektronicznego wyboru zakresów
(ERS), aby wybrać niższy zakres przeło-
żeń. W takich warunkach wybranie niż-
szego przełożenia usprawni jazdę i przy-
czyni się do zwiększenia trwałości
przekładni dzięki wyeliminowaniu nie-
potrzebnych zmian biegów i nadmier-
nego ciepła.W niskiej temperaturze działanie
skrzyni biegów może zostać zmodyfiko-
wane w zależności od temperatury sil-
nika i skrzyni biegów, jak również od
prędkości pojazdu. Funkcja skraca czas
rozgrzewania silnika i skrzyni biegów,
co zapewnia optymalną wydajność tych
podzespołów. Włączanie sprzęgła prze-
kładni hydrokinetycznej jest zabloko-
wane aż do momentu rozgrzania oleju w
skrzyni biegów (patrz „Uwaga” w części
„Sprzęgło przekładni hydrokinetycznej”
niniejszego rozdziału). Przy bardzo ni-
skiej temperaturze otoczenia (poniżej
-27°C) działanie może zostać chwilowo
ograniczone tylko do trzeciego biegu.
Normalne działanie zostanie przywró-
cone po osiągnięciu odpowiedniej tem-
peratury skrzyni biegów.
Tryb Limp Home skrzyni biegów
Skrzynia biegów jest elektronicznie mo-
nitorowana pod kątem nieprawidło-
wego działania. W przypadku wykrycia
warunku, który mógłby spowodować
uszkodzenie skrzyni biegów, urucha-
miany jest tryb Limp Home skrzyni bie-
gów. W tym trybie skrzynia biegów po-
zostaje na trzecim biegu niezależnie odwybranego położenia. Położenia P, R i
N będą działać w sposób prawidłowy.
Lampka sygnalizująca usterkę (MIL)
może się świecić. Tryb Limp Home
umożliwia dojazd do autoryzowanej sta-
cji obsługi bez uszkodzenia skrzyni bie-
gów, aby można było przeprowadzić
czynności serwisowe.
W przypadku chwilowego problemu
skrzynię biegów można wyzerować w
celu odzyskania kontroli nad wszystkimi
biegami poprzez wykonanie następują-
cych czynności:
1. Zatrzymać pojazd.
2. Ustawić dźwignię zmiany biegów w
położeniu P.
3. Ustawić wyłącznik zapłonu w poło-
żeniu LOCK/OFF.
4. Poczekać około 10 sekund.
5. Ponownie uruchomić silnik.
6. Ustawić dźwignię zmiany biegów w
żądanym położeniu. W przypadku
braku usterki przywracane jest normalne
działanie skrzyni biegów.
274
