2014 Lancia Voyager Instrukcja obsługi (in Polish)

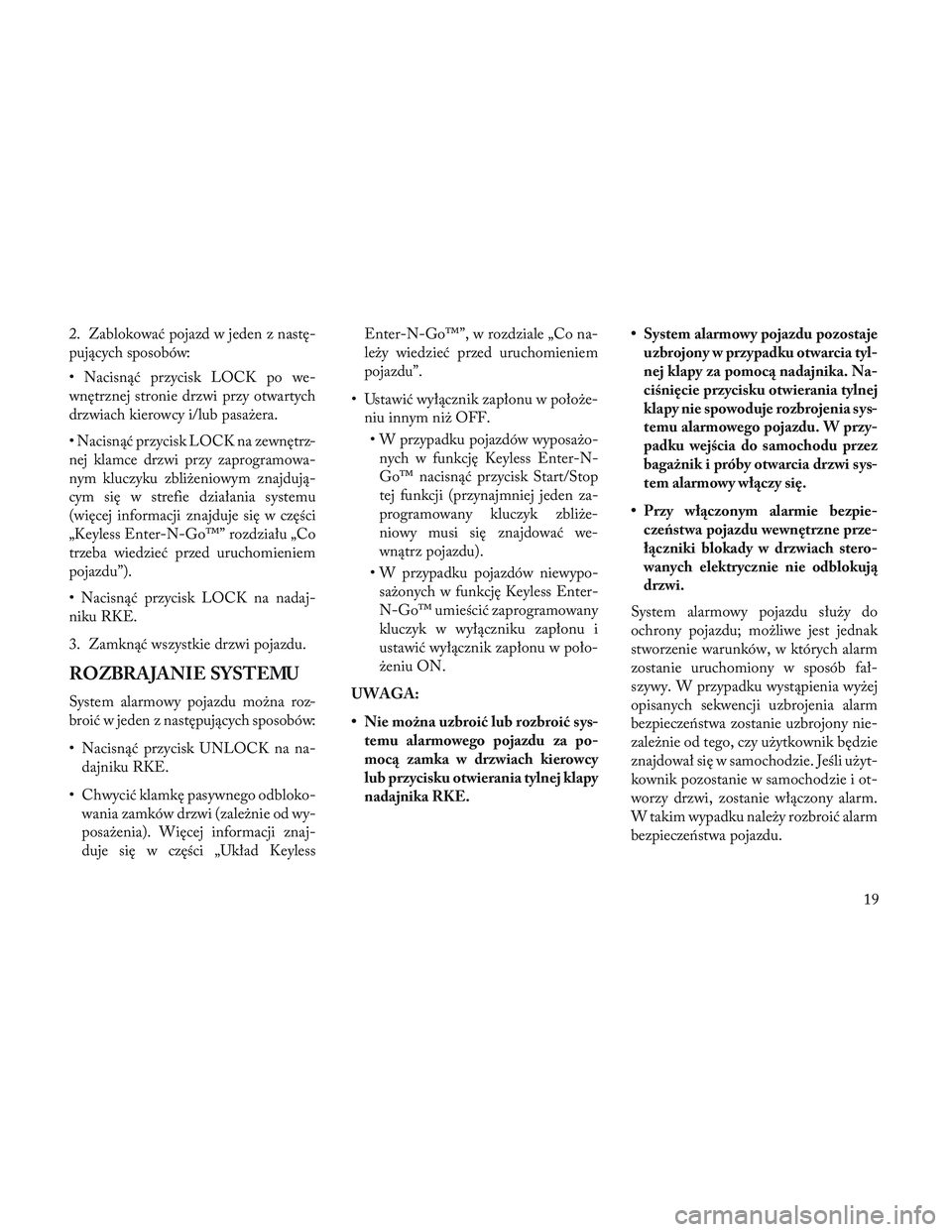

2. Zablokować pojazd w jeden z nastę-
pujących sposobów:
• Nacisnąć przycisk LOCK po we-
wnętrznej stronie drzwi przy otwartych
drzwiach kierowcy i/lub pasażera.
• Nacisnąć przycisk LOCK na zewnętrz-
nej klamce drzwi przy zaprogramowa-
nym kluczyku zbliżeniowym znajdują-
cym się w strefie działania systemu
(więcej informacji znajduje się w części
„Keyless Enter-N-Go™” rozdziału „Co
trzeba wiedzieć przed uruchomieniem
pojazdu”).
• Nacisnąć przycisk LOCK na nadaj-
niku RKE.
3. Zamknąć wszystkie drzwi pojazdu.
ROZBRAJANIE SYSTEMU
System alarmowy pojazdu można roz-
broić w jeden z następujących sposobów:
• Nacisnąć przycisk UNLOCK na na-dajniku RKE.
• Chwycić klamkę pasywnego odbloko- wania zamków drzwi (zależnie od wy-
posażenia). Więcej informacji znaj-
duje się w części „Układ Keyless Enter-N-Go™”, w rozdziale „Co na-
leży wiedzieć przed uruchomieniem
pojazdu”.
• Ustawić wyłącznik zapłonu w położe- niu innym niż OFF.
• W przypadku pojazdów wyposażo- nych w funkcję Keyless Enter-N-
Go™ nacisnąć przycisk Start/Stop
tej funkcji (przynajmniej jeden za-
programowany kluczyk zbliże-
niowy musi się znajdować we-
wnątrz pojazdu).
• W przypadku pojazdów niewypo- sażonych w funkcję Keyless Enter-
N-Go™ umieścić zaprogramowany
kluczyk w wyłączniku zapłonu i
ustawić wyłącznik zapłonu w poło-
żeniu ON.
UWAGA:
• Nie można uzbroić lub rozbroić sys- temu alarmowego pojazdu za po-
mocą zamka w drzwiach kierowcy
lub przycisku otwierania tylnej klapy
nadajnika RKE. • System alarmowy pojazdu pozostaje
uzbrojony w przypadku otwarcia tyl-
nej klapy za pomocą nadajnika. Na-
ciśnięcie przycisku otwierania tylnej
klapy nie spowoduje rozbrojenia sys-
temu alarmowego pojazdu. W przy-
padku wejścia do samochodu przez
bagażnik i próby otwarcia drzwi sys-
tem alarmowy włączy się.
• Przy włączonym alarmie bezpie- czeństwa pojazdu wewnętrzne prze-
łączniki blokady w drzwiach stero-
wanych elektrycznie nie odblokują
drzwi.
System alarmowy pojazdu służy do
ochrony pojazdu; możliwe jest jednak
stworzenie warunków, w których alarm
zostanie uruchomiony w sposób fał-
szywy. W przypadku wystąpienia wyżej
opisanych sekwencji uzbrojenia alarm
bezpieczeństwa zostanie uzbrojony nie-
zależnie od tego, czy użytkownik będzie
znajdował się w samochodzie. Jeśli użyt-
kownik pozostanie w samochodzie i ot-
worzy drzwi, zostanie włączony alarm.
W takim wypadku należy rozbroić alarm
bezpieczeństwa pojazdu.
19

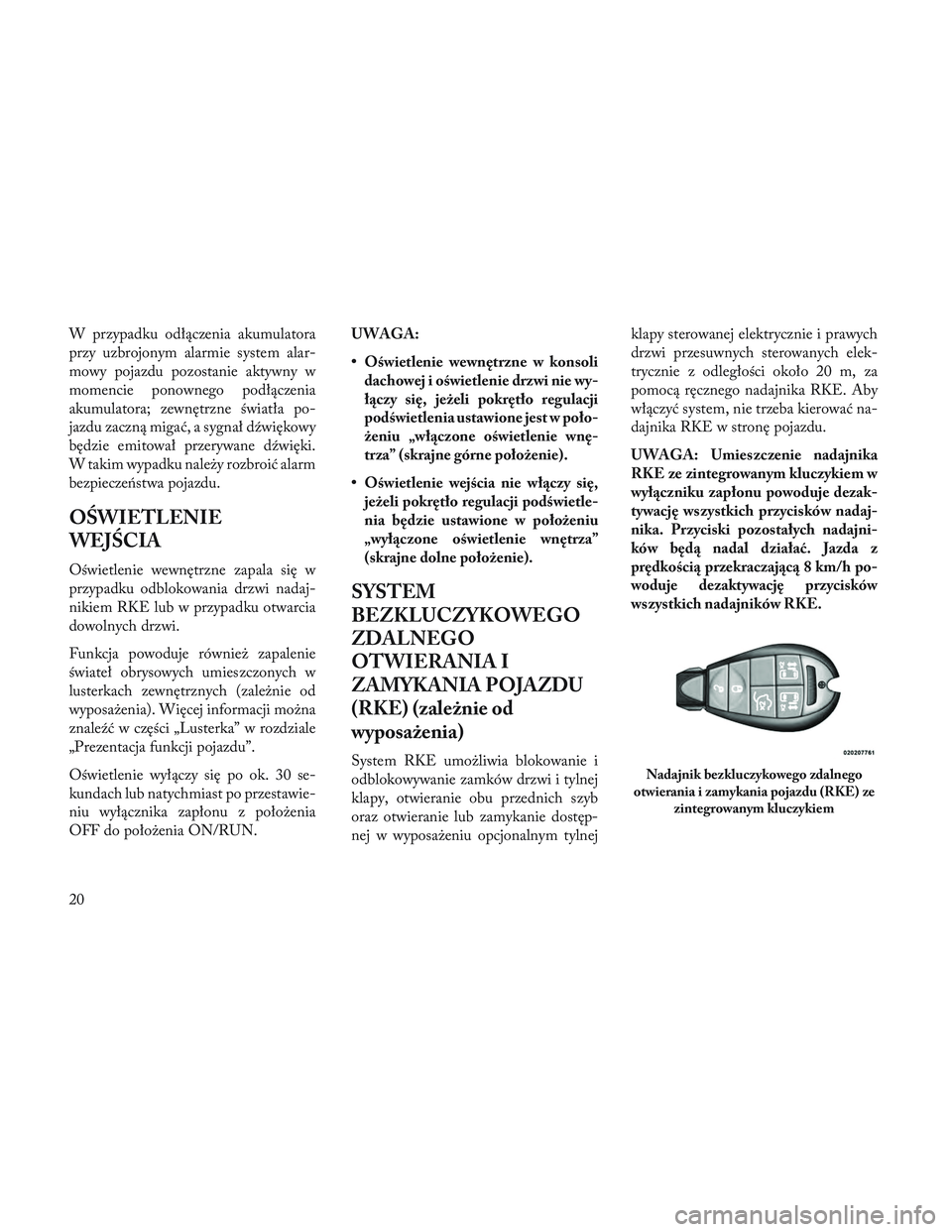

W przypadku odłączenia akumulatora
przy uzbrojonym alarmie system alar-
mowy pojazdu pozostanie aktywny w
momencie ponownego podłączenia
akumulatora; zewnętrzne światła po-
jazdu zaczną migać, a sygnał dźwiękowy
będzie emitował przerywane dźwięki.
W takim wypadku należy rozbroić alarm
bezpieczeństwa pojazdu.
O\bWIETLENIE
WEJ\bCIA
Oświetlenie wewnętrzne zapala się w
przypadku odblokowania drzwi nadaj-
nikiem RKE lub w przypadku otwarcia
dowolnych drzwi.
Funkcja powoduje również zapalenie
świateł obrysowych umieszczonych w
lusterkach zewnętrznych (zależnie od
wyposażenia). Więcej informacji można
znaleźć w części „Lusterka” w rozdziale
„Prezentacja funkcji pojazdu”.
Oświetlenie wyłączy się po ok. 30 se-
kundach lub natychmiast po przestawie-
niu wyłącznika zapłonu z położenia
OFF do położenia ON/RUN.UWAGA:
• Oświetlenie wewnętrzne w konsoli
dachowej i oświetlenie drzwi nie wy-
łączy się, jeżeli pokrętło regulacji
podświetlenia ustawione jest w poło-
żeniu „włączone oświetlenie wnę-
trza” (skrajne górne położenie).
• Oświetlenie wejścia nie włączy się, jeżeli pokrętło regulacji podświetle-
nia będzie ustawione w położeniu
„wyłączone oświetlenie wnętrza”
(skrajne dolne położenie).
SYSTEM
BEZKLUCZYKOWEGO
ZDALNEGO
OTWIERANIA I
ZAMYKANIA POJAZDU
(RKE) (zależnie od
wyposażenia)
System RKE umożliwia blokowanie i
odblokowywanie zamków drzwi i tylnej
klapy, otwieranie obu przednich szyb
oraz otwieranie lub zamykanie dostęp-
nej w wyposażeniu opcjonalnym tylnej klapy sterowanej elektrycznie i prawych
drzwi przesuwnych sterowanych elek-
trycznie z odległości około 20 m, za
pomocą ręcznego nadajnika RKE. Aby
włączyć system, nie trzeba kierować na-
dajnika RKE w stronę pojazdu.
UWAGA: Umieszczenie nadajnika
RKE ze zintegrowanym kluczykiem w
wyłączniku zapłonu powoduje dezak-
tywację wszystkich przycisków nadaj-
nika. Przyciski pozostałych nadajni-
ków będą nadal działać. Jazda z
prędkością przekraczającą 8 km/h po-
woduje dezaktywację przycisków
wszystkich nadajników RKE.Nadajnik bezkluczykowego zdalnego
otwierania i zamykania pojazdu (RKE) ze zintegrowanym kluczykiem
20

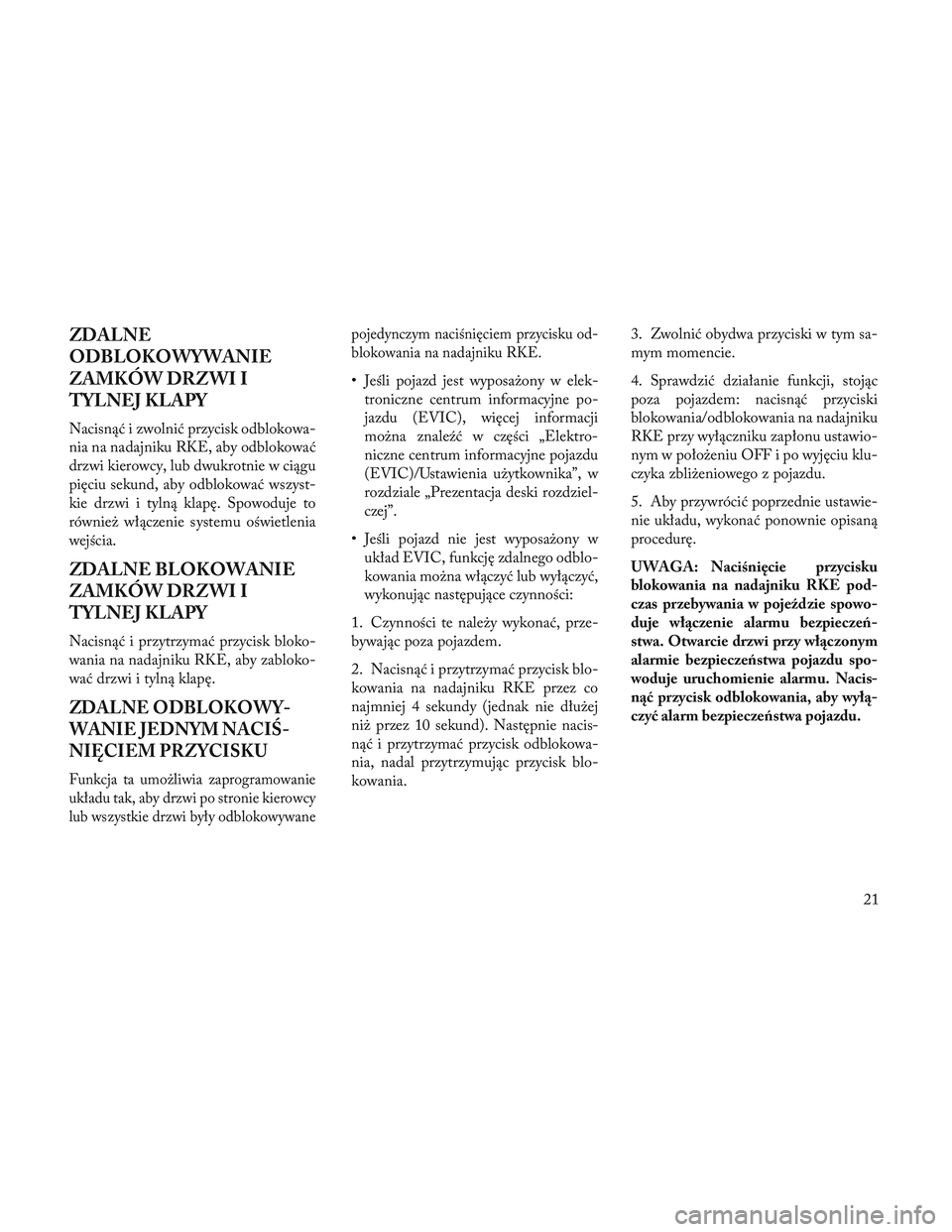

ZDALNE
ODBLOKOWYWANIE
ZAMKÓW DRZWI I
TYLNEJ KLAPY
Nacisnąć i zwolnić przycisk odblokowa-
nia na nadajniku RKE, aby odblokować
drzwi kierowcy, lub dwukrotnie w ciągu
pięciu sekund, aby odblokować wszyst-
kie drzwi i tylną klapę. Spowoduje to
również włączenie systemu oświetlenia
wejścia.
ZDALNE BLOKOWANIE
ZAMKÓW DRZWI I
TYLNEJ KLAPY
Nacisnąć i przytrzymać przycisk bloko-
wania na nadajniku RKE, aby zabloko-
wać drzwi i tylną klapę.
ZDALNE ODBLOKOWY-
WANIE JEDNYM NACI\b-
NIĘCIEM PRZYCISKU
Funkcja ta umożliwia zaprogramowanie
układu tak, aby drzwi po stronie kierowcy
lub wszystkie drzwi były odblokowywanepojedynczym naciśnięciem przycisku od-
blokowania na nadajniku RKE.
• Jeśli pojazd jest wyposażony w elek-
troniczne centrum informacyjne po-
jazdu (EVIC), więcej informacji
można znaleźć w części „Elektro-
niczne centrum informacyjne pojazdu
(EVIC)/Ustawienia użytkownika”, w
rozdziale „Prezentacja deski rozdziel-
czej”.
• Jeśli pojazd nie jest wyposażony w układ EVIC, funkcję zdalnego odblo-
kowania można włączyć lub wyłączyć,
wykonując następujące czynności:
1. Czynności te należy wykonać, prze-
bywając poza pojazdem.
2. Nacisnąć i przytrzymać przycisk blo-
kowania na nadajniku RKE przez co
najmniej 4 sekundy (jednak nie dłużej
niż przez 10 sekund). Następnie nacis-
nąć i przytrzymać przycisk odblokowa-
nia, nadal przytrzymując przycisk blo-
kowania. 3. Zwolnić obydwa przyciski w tym sa-
mym momencie.
4. Sprawdzić działanie funkcji, stojąc
poza pojazdem: nacisnąć przyciski
blokowania/odblokowania na nadajniku
RKE przy wyłączniku zapłonu ustawio-
nym w położeniu OFF i po wyjęciu klu-
czyka zbliżeniowego z pojazdu.
5. Aby przywrócić poprzednie ustawie-
nie układu, wykonać ponownie opisaną
procedurę.
UWAGA: Naciśnięcie przycisku
blokowania na nadajniku RKE pod-
czas przebywania w pojeździe spowo-
duje włączenie alarmu bezpieczeń-
stwa. Otwarcie drzwi przy włączonym
alarmie bezpieczeństwa pojazdu spo-
woduje uruchomienie alarmu. Nacis-
nąć przycisk odblokowania, aby wyłą-
czyć alarm bezpieczeństwa pojazdu.
21

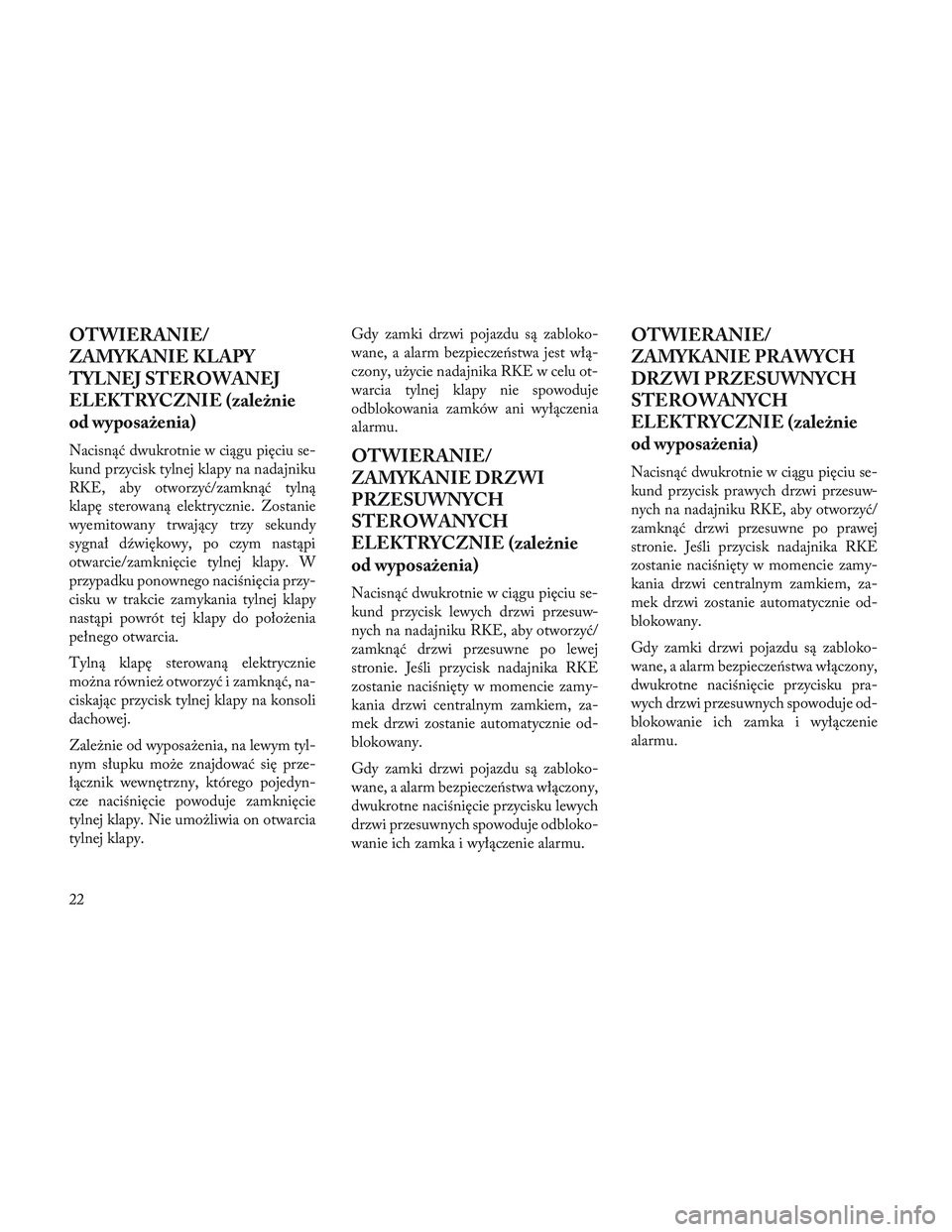

OTWIERANIE/
ZAMYKANIE KLAPY
TYLNEJ STEROWANEJ
ELEKTRYCZNIE (zależnie
od wyposażenia)
Nacisnąć dwukrotnie w ciągu pięciu se-
kund przycisk tylnej klapy na nadajniku
RKE, aby otworzyć/zamknąć tylną
klapę sterowaną elektrycznie. Zostanie
wyemitowany trwający trzy sekundy
sygnał dźwiękowy, po czym nastąpi
otwarcie/zamknięcie tylnej klapy. W
przypadku ponownego naciśnięcia przy-
cisku w trakcie zamykania tylnej klapy
nastąpi powrót tej klapy do położenia
pełnego otwarcia.
Tylną klapę sterowaną elektrycznie
można również otworzyć i zamknąć, na-
ciskając przycisk tylnej klapy na konsoli
dachowej.
Zależnie od wyposażenia, na lewym tyl-
nym słupku może znajdować się prze-
łącznik wewnętrzny, którego pojedyn-
cze naciśnięcie powoduje zamknięcie
tylnej klapy. Nie umożliwia on otwarcia
tylnej klapy. Gdy zamki drzwi pojazdu są zabloko-
wane, a alarm bezpieczeństwa jest włą-
czony, użycie nadajnika RKE w celu ot-
warcia tylnej klapy nie spowoduje
odblokowania zamków ani wyłączenia
alarmu.OTWIERANIE/
ZAMYKANIE DRZWI
PRZESUWNYCH
STEROWANYCH
ELEKTRYCZNIE (zależnie
od wyposażenia)
Nacisnąć dwukrotnie w ciągu pięciu se-
kund przycisk lewych drzwi przesuw-
nych na nadajniku RKE, aby otworzyć/
zamknąć drzwi przesuwne po lewej
stronie. Jeśli przycisk nadajnika RKE
zostanie naciśnięty w momencie zamy-
kania drzwi centralnym zamkiem, za-
mek drzwi zostanie automatycznie od-
blokowany.
Gdy zamki drzwi pojazdu są zabloko-
wane, a alarm bezpieczeństwa włączony,
dwukrotne naciśnięcie przycisku lewych
drzwi przesuwnych spowoduje odbloko-
wanie ich zamka i wyłączenie alarmu.
OTWIERANIE/
ZAMYKANIE PRAWYCH
DRZWI PRZESUWNYCH
STEROWANYCH
ELEKTRYCZNIE (zależnie
od wyposażenia)
Nacisnąć dwukrotnie w ciągu pięciu se-
kund przycisk prawych drzwi przesuw-
nych na nadajniku RKE, aby otworzyć/
zamknąć drzwi przesuwne po prawej
stronie. Jeśli przycisk nadajnika RKE
zostanie naciśnięty w momencie zamy-
kania drzwi centralnym zamkiem, za-
mek drzwi zostanie automatycznie od-
blokowany.
Gdy zamki drzwi pojazdu są zabloko-
wane, a alarm bezpieczeństwa włączony,
dwukrotne naciśnięcie przycisku pra-
wych drzwi przesuwnych spowoduje od-
blokowanie ich zamka i wyłączenie
alarmu.
22

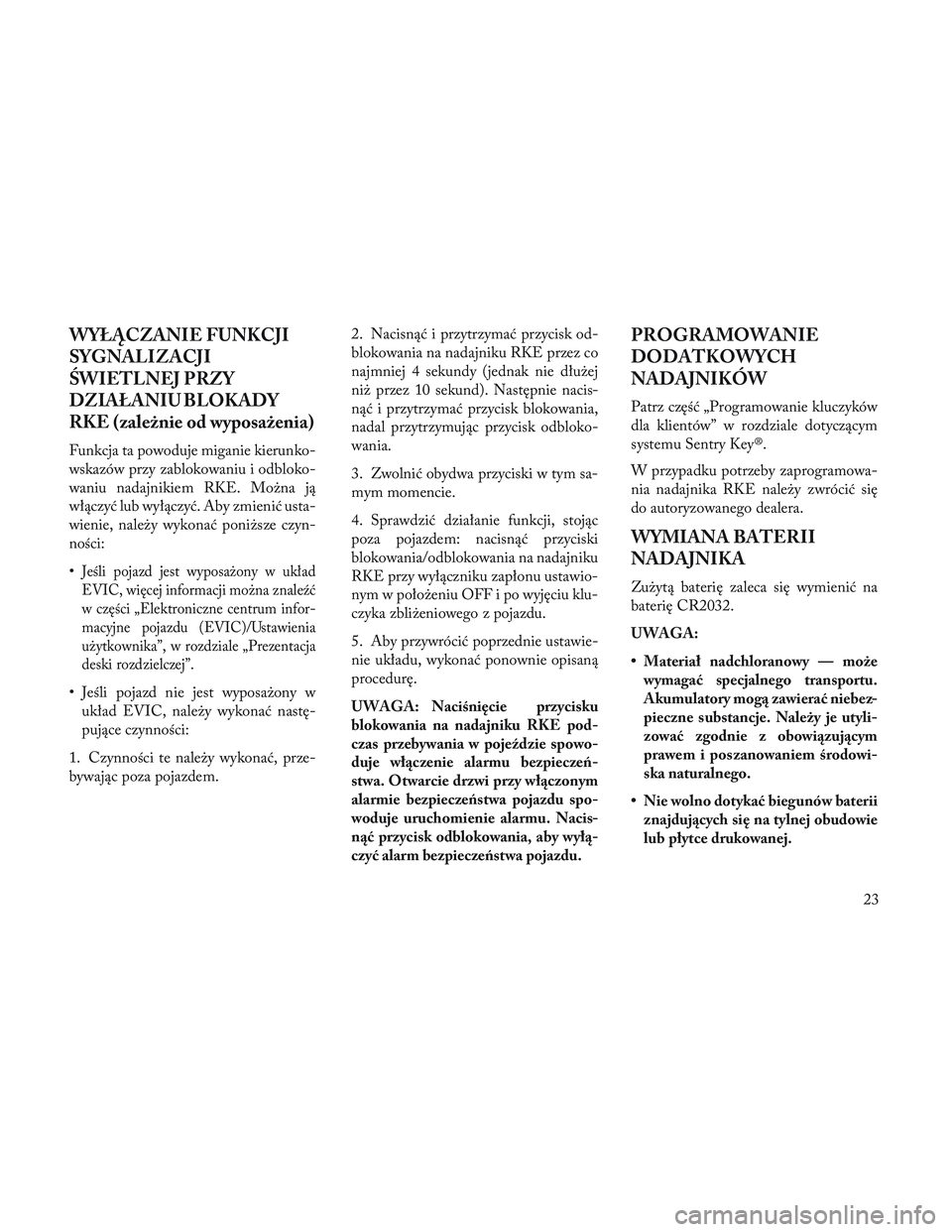

WYŁĄCZANIE FUNKCJI
SYGNALIZACJI
\bWIETLNEJ PRZY
DZIAŁANIU BLOKADY
RKE (zależnie od wyposażenia)
Funkcja ta powoduje miganie kierunko-
wskazów przy zablokowaniu i odbloko-
waniu nadajnikiem RKE. Można ją
włączyć lub wyłączyć. Aby zmienić usta-
wienie, należy wykonać poniższe czyn-
ności:
•
Jeśli pojazd jest wyposażony w układ
EVIC, więcej informacji można znaleźć
w części „Elektroniczne centrum infor-
macyjne pojazdu (EVIC)/Ustawienia
użytkownika”, w rozdziale „Prezentacja
deski rozdzielczej”.
• Jeśli pojazd nie jest wyposażony wukład EVIC, należy wykonać nastę-
pujące czynności:
1. Czynności te należy wykonać, prze-
bywając poza pojazdem. 2. Nacisnąć i przytrzymać przycisk od-
blokowania na nadajniku RKE przez co
najmniej 4 sekundy (jednak nie dłużej
niż przez 10 sekund). Następnie nacis-
nąć i przytrzymać przycisk blokowania,
nadal przytrzymując przycisk odbloko-
wania.
3. Zwolnić obydwa przyciski w tym sa-
mym momencie.
4. Sprawdzić działanie funkcji, stojąc
poza pojazdem: nacisnąć przyciski
blokowania/odblokowania na nadajniku
RKE przy wyłączniku zapłonu ustawio-
nym w położeniu OFF i po wyjęciu klu-
czyka zbliżeniowego z pojazdu.
5. Aby przywrócić poprzednie ustawie-
nie układu, wykonać ponownie opisaną
procedurę.
UWAGA: Naciśnięcie przycisku
blokowania na nadajniku RKE pod-
czas przebywania w pojeździe spowo-
duje włączenie alarmu bezpieczeń-
stwa. Otwarcie drzwi przy włączonym
alarmie bezpieczeństwa pojazdu spo-
woduje uruchomienie alarmu. Nacis-
nąć przycisk odblokowania, aby wyłą-
czyć alarm bezpieczeństwa pojazdu.
PROGRAMOWANIE
DODATKOWYCH
NADAJNIKÓW
Patrz część „Programowanie kluczyków
dla klientów” w rozdziale dotyczącym
systemu Sentry Key®.
W przypadku potrzeby zaprogramowa-
nia nadajnika RKE należy zwrócić się
do autoryzowanego dealera.
WYMIANA BATERII
NADAJNIKA
Zużytą baterię zaleca się wymienić na
baterię CR2032.
UWAGA:
• Materiał nadchloranowy — może
wymagać specjalnego transportu.
Akumulatory mogą zawierać niebez-
pieczne substancje. Należy je utyli-
zować zgodnie z obowiązującym
prawem i poszanowaniem środowi-
ska naturalnego.
• Nie wolno dotykać biegunów baterii znajdujących się na tylnej obudowie
lub płytce drukowanej.
23

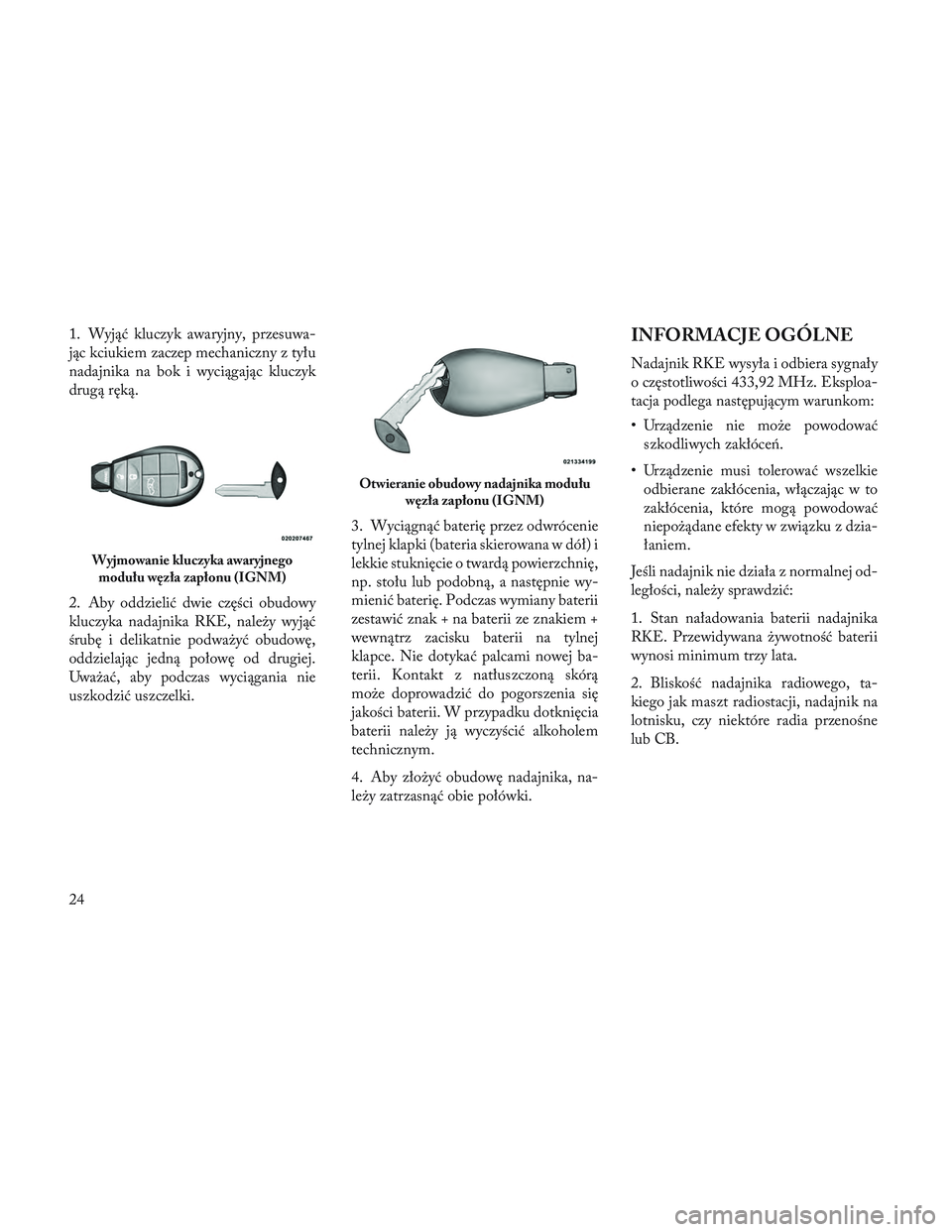

1. Wyjąć kluczyk awaryjny, przesuwa-
jąc kciukiem zaczep mechaniczny z tyłu
nadajnika na bok i wyciągając kluczyk
drugą ręką.
2. Aby oddzielić dwie części obudowy
kluczyka nadajnika RKE, należy wyjąć
śrubę i delikatnie podważyć obudowę,
oddzielając jedną połowę od drugiej.
Uważać, aby podczas wyciągania nie
uszkodzić uszczelki.3. Wyciągnąć baterię przez odwrócenie
tylnej klapki (bateria skierowana w dół) i
lekkie stuknięcie o twardą powierzchnię,
np. stołu lub podobną, a następnie wy-
mienić baterię. Podczas wymiany baterii
zestawić znak + na baterii ze znakiem +
wewnątrz zacisku baterii na tylnej
klapce. Nie dotykać palcami nowej ba-
terii. Kontakt z natłuszczoną skórą
może doprowadzić do pogorszenia się
jakości baterii. W przypadku dotknięcia
baterii należy ją wyczyścić alkoholem
technicznym.
4. Aby złożyć obudowę nadajnika, na-
leży zatrzasnąć obie połówki.INFORMACJE OGÓLNE
Nadajnik RKE wysyła i odbiera sygnały
o częstotliwości 433,92 MHz. Eksploa-
tacja podlega następującym warunkom:
• Urządzenie nie może powodować
szkodliwych zakłóceń.
• Urządzenie musi tolerować wszelkie odbierane zakłócenia, włączając w to
zakłócenia, które mogą powodować
niepożądane efekty w związku z dzia-
łaniem.
Jeśli nadajnik nie działa z normalnej od-
ległości, należy sprawdzić:
1. Stan naładowania baterii nadajnika
RKE. Przewidywana żywotność baterii
wynosi minimum trzy lata.
2. Bliskość nadajnika radiowego, ta-
kiego jak maszt radiostacji, nadajnik na
lotnisku, czy niektóre radia przenośne
lub CB.
Wyjmowanie kluczyka awaryjnego modułu węzła zapłonu (IGNM)
Otwieranie obudowy nadajnika modułu węzła zapłonu (IGNM)
24

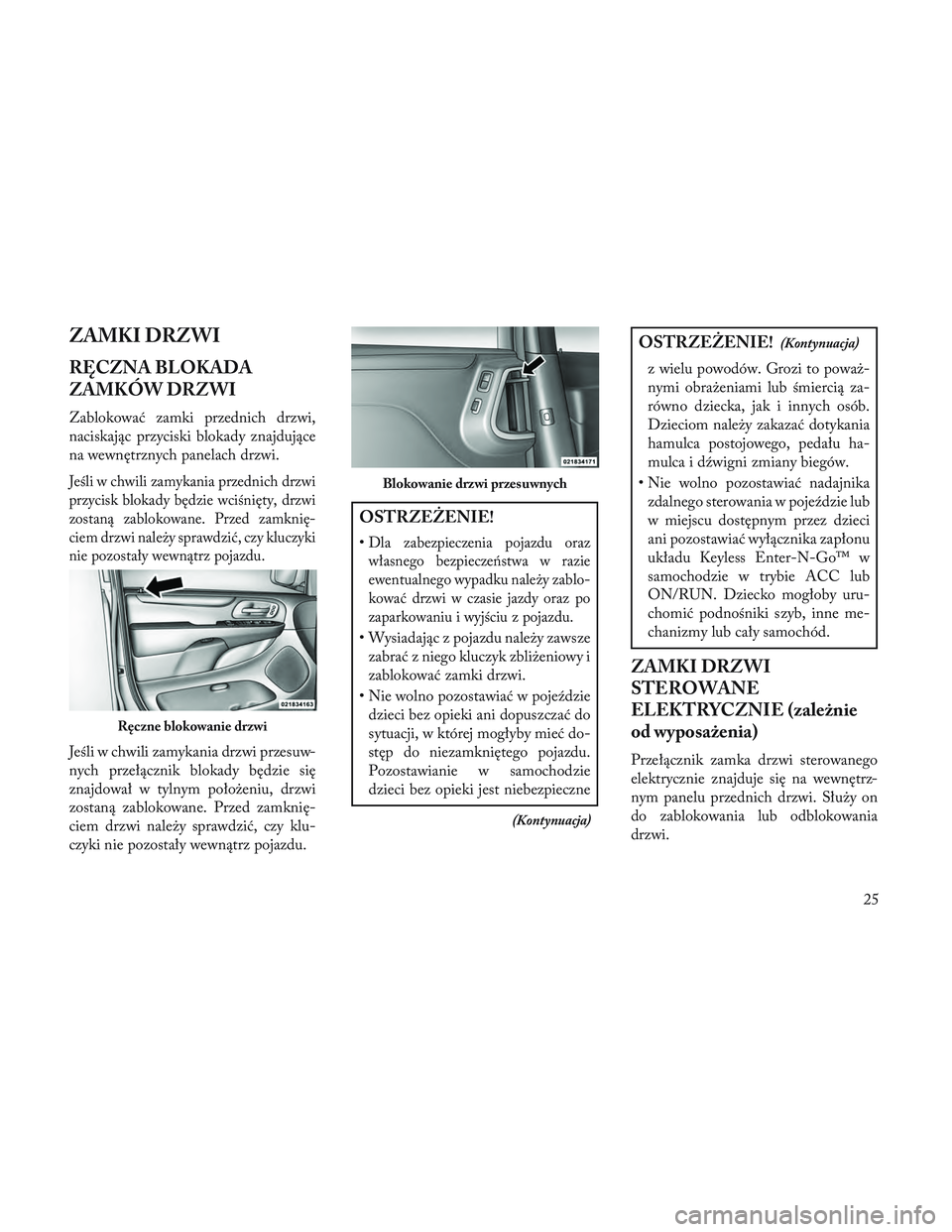

ZAMKI DRZWI
RĘCZNA BLOKADA
ZAMKÓW DRZWI
Zablokować zamki przednich drzwi,
naciskając przyciski blokady znajdujące
na wewnętrznych panelach drzwi.
Jeśli w chwili zamykania przednich drzwi
przycisk blokady będzie wciśnięty, drzwi
zostaną zablokowane. Przed zamknię-
ciem drzwi należy sprawdzić, czy kluczyki
nie pozostały wewnątrz pojazdu.
Jeśli w chwili zamykania drzwi przesuw-
nych przełącznik blokady będzie się
znajdował w tylnym położeniu, drzwi
zostaną zablokowane. Przed zamknię-
ciem drzwi należy sprawdzić, czy klu-
czyki nie pozostały wewnątrz pojazdu.
OSTRZEŻENIE!
•Dla zabezpieczenia pojazdu oraz
własnego bezpieczeństwa w razie
ewentualnego wypadku należy zablo-
kować drzwi w czasie jazdy oraz po
zaparkowaniu i wyjściu z pojazdu.
• Wysiadając z pojazdu należy zawszezabrać z niego kluczyk zbliżeniowy i
zablokować zamki drzwi.
• Nie wolno pozostawiać w pojeździe dzieci bez opieki ani dopuszczać do
sytuacji, w której mogłyby mieć do-
stęp do niezamkniętego pojazdu.
Pozostawianie w samochodzie
dzieci bez opieki jest niebezpieczne
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
z wielu powodów. Grozi to poważ-
nymi obrażeniami lub śmiercią za-
równo dziecka, jak i innych osób.
Dzieciom należy zakazać dotykania
hamulca postojowego, pedału ha-
mulca i dźwigni zmiany biegów.
• Nie wolno pozostawiać nadajnika zdalnego sterowania w pojeździe lub
w miejscu dostępnym przez dzieci
ani pozostawiać wyłącznika zapłonu
układu Keyless Enter-N-Go™ w
samochodzie w trybie ACC lub
ON/RUN. Dziecko mogłoby uru-
chomić podnośniki szyb, inne me-
chanizmy lub cały samochód.
ZAMKI DRZWI
STEROWANE
ELEKTRYCZNIE (zależnie
od wyposażenia)
Przełącznik zamka drzwi sterowanego
elektrycznie znajduje się na wewnętrz-
nym panelu przednich drzwi. Służy on
do zablokowania lub odblokowania
drzwi.
Ręczne blokowanie drzwi
Blokowanie drzwi przesuwnych
25

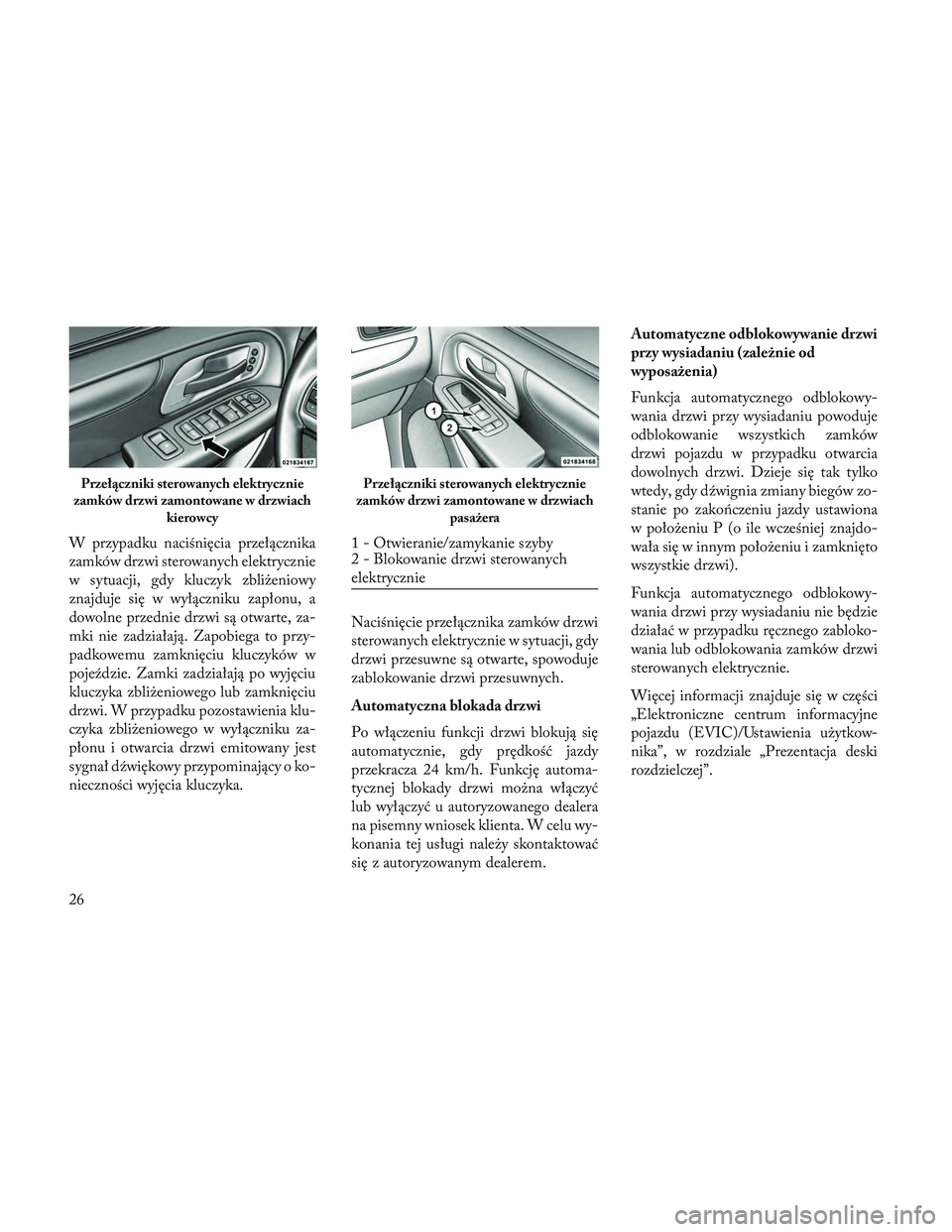

W przypadku naciśnięcia przełącznika
zamków drzwi sterowanych elektrycznie
w sytuacji, gdy kluczyk zbliżeniowy
znajduje się w wyłączniku zapłonu, a
dowolne przednie drzwi są otwarte, za-
mki nie zadziałają. Zapobiega to przy-
padkowemu zamknięciu kluczyków w
pojeździe. Zamki zadziałają po wyjęciu
kluczyka zbliżeniowego lub zamknięciu
drzwi. W przypadku pozostawienia klu-
czyka zbliżeniowego w wyłączniku za-
płonu i otwarcia drzwi emitowany jest
sygnał dźwiękowy przypominający o ko-
nieczności wyjęcia kluczyka.Naciśnięcie przełącznika zamków drzwi
sterowanych elektrycznie w sytuacji, gdy
drzwi przesuwne są otwarte, spowoduje
zablokowanie drzwi przesuwnych.
Automatyczna blokada drzwi
Po włączeniu funkcji drzwi blokują się
automatycznie, gdy prędkość jazdy
przekracza 24 km/h. Funkcję automa-
tycznej blokady drzwi można włączyć
lub wyłączyć u autoryzowanego dealera
na pisemny wniosek klienta. W celu wy-
konania tej usługi należy skontaktować
się z autoryzowanym dealerem.Automatyczne odblokowywanie drzwi
przy wysiadaniu (zależnie od
wyposażenia)
Funkcja automatycznego odblokowy-
wania drzwi przy wysiadaniu powoduje
odblokowanie wszystkich zamków
drzwi pojazdu w przypadku otwarcia
dowolnych drzwi. Dzieje się tak tylko
wtedy, gdy dźwignia zmiany biegów zo-
stanie po zakończeniu jazdy ustawiona
w położeniu P (o ile wcześniej znajdo-
wała się w innym położeniu i zamknięto
wszystkie drzwi).
Funkcja automatycznego odblokowy-
wania drzwi przy wysiadaniu nie będzie
działać w przypadku ręcznego zabloko-
wania lub odblokowania zamków drzwi
sterowanych elektrycznie.
Więcej informacji znajduje się w części
„Elektroniczne centrum informacyjne
pojazdu (EVIC)/Ustawienia użytkow-
nika”, w rozdziale „Prezentacja deski
rozdzielczej”.
Przełączniki sterowanych elektrycznie
zamków drzwi zamontowane w drzwiach kierowcyPrzełączniki sterowanych elektrycznie
zamków drzwi zamontowane w drzwiach pasażera
1 - Otwieranie/zamykanie szyby
2 - Blokowanie drzwi sterowanych
elektrycznie
26
