2011 Lancia Voyager Manual de Empleo y Cuidado (in Spanish)

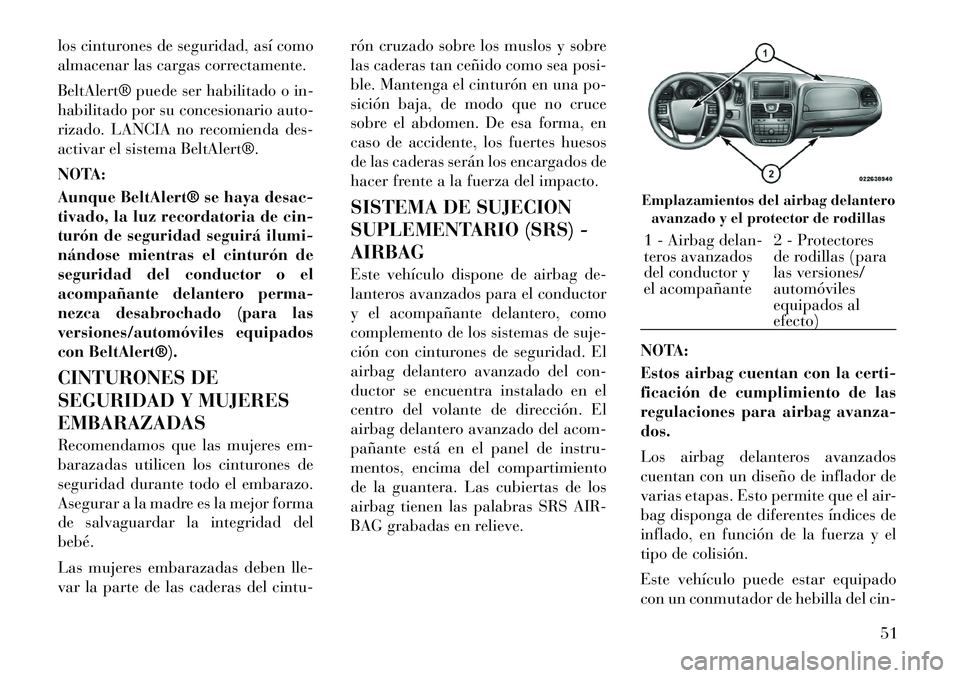

los cinturones de seguridad, así como
almacenar las cargas correctamente.
BeltAlert® puede ser habilitado o in-
habilitado por su concesionario auto-
rizado. LANCIA no recomienda des-
activar el sistema BeltAlert®.
NOTA:
Aunque BeltAlert® se haya desac-
tivado, la luz recordatoria de cin-
turón de seguridad seguirá ilumi-
nándose mientras el cinturón de
seguridad del conductor o el
acompañante delantero perma-
nezca desabrochado (para las
versiones/automóviles equipados
con BeltAlert®).
CINTURONES DE
SEGURIDAD Y MUJERESEMBARAZADAS
Recomendamos que las mujeres em-
barazadas utilicen los cinturones de
seguridad durante todo el embarazo.
Asegurar a la madre es la mejor forma
de salvaguardar la integridad delbebé.
Las mujeres embarazadas deben lle-
var la parte de las caderas del cintu-rón cruzado sobre los muslos y sobre
las caderas tan ceñido como sea posi-
ble. Mantenga el cinturón en una po-
sición baja, de modo que no cruce
sobre el abdomen. De esa forma, en
caso de accidente, los fuertes huesos
de las caderas serán los encargados de
hacer frente a la fuerza del impacto.
SISTEMA DE SUJECION
SUPLEMENTARIO (SRS) -AIRBAG
Este vehículo dispone de airbag de-
lanteros avanzados para el conductor
y el acompañante delantero, como
complemento de los sistemas de suje-
ción con cinturones de seguridad. El
airbag delantero avanzado del con-
ductor se encuentra instalado en el
centro del volante de dirección. El
airbag delantero avanzado del acom-
pañante está en el panel de instru-
mentos, encima del compartimiento
de la guantera. Las cubiertas de los
airbag tienen las palabras SRS AIR-
BAG grabadas en relieve.
NOTA:
Estos airbag cuentan con la certi-
ficación de cumplimiento de las
regulaciones para airbag avanza-dos.
Los airbag delanteros avanzados
cuentan con un diseño de inflador de
varias etapas. Esto permite que el air-
bag disponga de diferentes índices de
inflado, en función de la fuerza y el
tipo de colisión.
Este vehículo puede estar equipado
con un conmutador de hebilla del cin-
Emplazamientos del airbag delantero
avanzado y el protector de rodillas1 - Airbag delan-
teros avanzados
del conductor y
el acompañante 2 - Protectores
de rodillas (para
las versiones/automóviles
equipados alefecto)
51

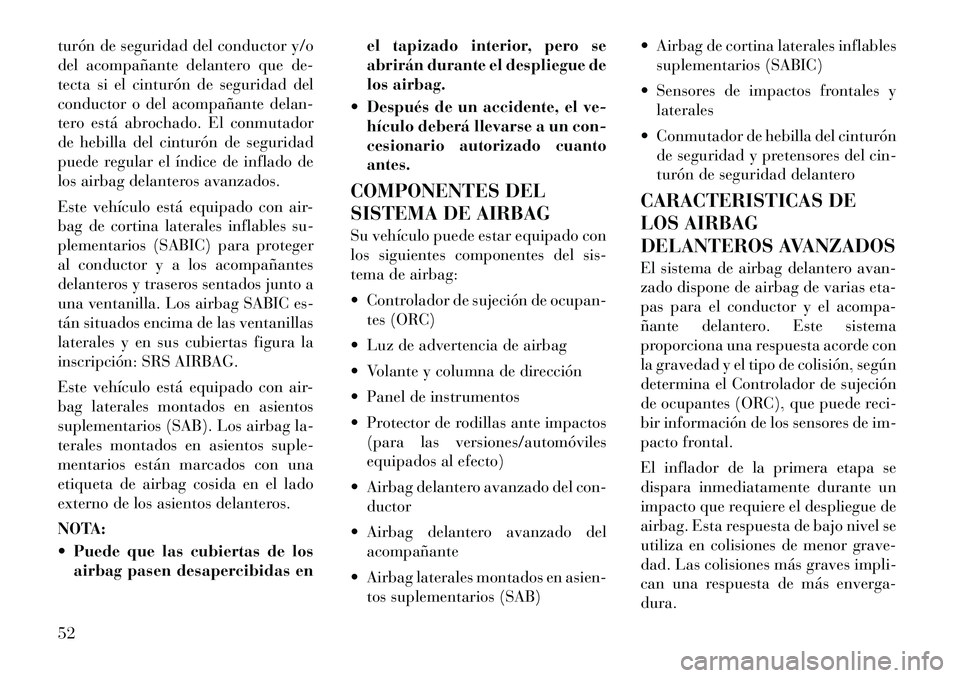

turón de seguridad del conductor y/o
del acompañante delantero que de-
tecta si el cinturón de seguridad del
conductor o del acompañante delan-
tero está abrochado. El conmutador
de hebilla del cinturón de seguridad
puede regular el índice de inflado de
los airbag delanteros avanzados.
Este vehículo está equipado con air-
bag de cortina laterales inflables su-
plementarios (SABIC) para proteger
al conductor y a los acompañantes
delanteros y traseros sentados junto a
una ventanilla. Los airbag SABIC es-
tán situados encima de las ventanillas
laterales y en sus cubiertas figura la
inscripción: SRS AIRBAG.
Este vehículo está equipado con air-
bag laterales montados en asientos
suplementarios (SAB). Los airbag la-
terales montados en asientos suple-
mentarios están marcados con una
etiqueta de airbag cosida en el lado
externo de los asientos delanteros.
NOTA:
 Puede que las cubiertas de losairbag pasen desapercibidas en el tapizado interior, pero se
abrirán durante el despliegue de
los airbag.
 Después de un accidente, el ve- hículo deberá llevarse a un con-
cesionario autorizado cuantoantes.
COMPONENTES DEL
SISTEMA DE AIRBAG
Su vehículo puede estar equipado con
los siguientes componentes del sis-
tema de airbag:
 Controlador de sujeción de ocupan- tes (ORC)
 Luz de advertencia de airbag
 Volante y columna de dirección
 Panel de instrumentos
 Protector de rodillas ante impactos (para las versiones/automóviles
equipados al efecto)
 Airbag delantero avanzado del con- ductor
 Airbag delantero avanzado del acompañante
 Airbag laterales montados en asien- tos suplementarios (SAB)  Airbag de cortina laterales inflables
suplementarios (SABIC)
 Sensores de impactos frontales y laterales
 Conmutador de hebilla del cinturón de seguridad y pretensores del cin-
turón de seguridad delantero
CARACTERISTICAS DE
LOS AIRBAG
DELANTEROS AVANZADOS
El sistema de airbag delantero avan-
zado dispone de airbag de varias eta-
pas para el conductor y el acompa-
ñante delantero. Este sistema
proporciona una respuesta acorde con
la gravedad y el tipo de colisión, según
determina el Controlador de sujeción
de ocupantes (ORC), que puede reci-
bir información de los sensores de im-
pacto frontal.
El inflador de la primera etapa se
dispara inmediatamente durante un
impacto que requiere el despliegue de
airbag. Esta respuesta de bajo nivel se
utiliza en colisiones de menor grave-
dad. Las colisiones más graves impli-
can una respuesta de más enverga-dura.
52

¡ADVERTENCIA!
 No se debe colocar ningún objetosobre el airbag o cerca del mismo
en el panel de instrumentos. Di-
chos objetos podrían ocasionar
daños si el vehículo sufre una co-
lisión lo suficientemente fuerte
como para que se despliegue elairbag.
 No coloque nada sobre las cubier-
tas de los airbag o alrededor de las
mismas, ni trate de abrirlas ma-
nualmente. Podrían dañarse los
airbag y podría sufrir lesiones de-
bido a que los airbag puede que no
estén ya operativos. Las cubiertas
protectoras de los cojines de los
airbag están diseñadas para
abrirse únicamente cuando los
airbag se están inflando.
 No perfore, corte ni altere los pro-
tectores de rodillas (para las
versiones/automóviles equipados
al efecto) en modo alguno.
(Continuación)
¡ADVERTENCIA! (Continuación)
 No instale ningún accesorio en el
protector de rodillas (para las
versiones/automóviles equipados
al efecto), como luces de alarma,
estéreos, bandas de radio ciuda-
danas, etc.
Airbag laterales montados en
asientos suplementarios (SAB)
Los airbag laterales montados en
asientos suplementarios (SAB) pue-
den mejorar la protección y ayudar a
proteger a los ocupantes durante un
impacto lateral. Los SAB están mar-
cados con una etiqueta de airbag co-
sida en el lado externo de los asientos
delanteros. Cuando el airbag se despliega, abre la
unión entre la parte delantera y late-
ral de la funda de tapicería del
asiento. Cada airbag se despliega de
forma independiente, de modo que un
impacto en el lado izquierdo despliega
solamente el airbag izquierdo, mien-
tras que un impacto en el lado derecho
despliega solamente el airbag dere-cho.
Airbag de cortina lateral inflable
suplementario (SABIC)
Los airbag SABIC pueden ofrecer pro-
tección ante impactos laterales y vuel-
cos del vehículo a los ocupantes de la
parte externa de los asientos delante-
ros y traseros, además de la que pro-
porciona la estructura de la carroce-
ría. Cada airbag dispone de cámaras
infladas situadas junto a la cabeza de
cada ocupante externo que reduce el
riesgo de lesiones en la cabeza en caso
de impactos laterales. Los SABIC se
despliegan hacia abajo, cubriendo las
dos ventanillas del lado del impacto.Etiqueta del airbag lateral montado
en el asiento suplementario
53

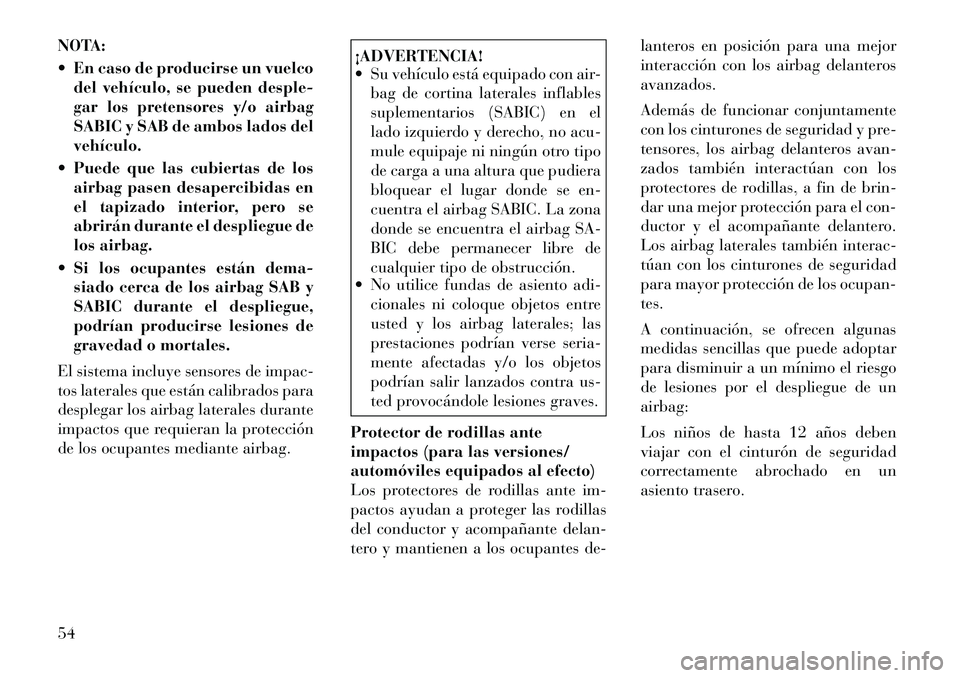

NOTA:
 En caso de producirse un vuelcodel vehículo, se pueden desple-
gar los pretensores y/o airbag
SABIC y SAB de ambos lados delvehículo.
 Puede que las cubiertas de los airbag pasen desapercibidas en
el tapizado interior, pero se
abrirán durante el despliegue de
los airbag.
 Si los ocupantes están dema- siado cerca de los airbag SAB y
SABIC durante el despliegue,
podrían producirse lesiones de
gravedad o mortales.
El sistema incluye sensores de impac-
tos laterales que están calibrados para
desplegar los airbag laterales durante
impactos que requieran la protección
de los ocupantes mediante airbag.
¡ADVERTENCIA!
 Su vehículo está equipado con air- bag de cortina laterales inflables
suplementarios (SABIC) en el
lado izquierdo y derecho, no acu-
mule equipaje ni ningún otro tipo
de carga a una altura que pudiera
bloquear el lugar donde se en-
cuentra el airbag SABIC. La zona
donde se encuentra el airbag SA-
BIC debe permanecer libre de
cualquier tipo de obstrucción.
 No utilice fundas de asiento adi-
cionales ni coloque objetos entre
usted y los airbag laterales; las
prestaciones podrían verse seria-
mente afectadas y/o los objetos
podrían salir lanzados contra us-
ted provocándole lesiones graves.
Protector de rodillas ante
impactos (para las versiones/
automóviles equipados al efecto)
Los protectores de rodillas ante im-
pactos ayudan a proteger las rodillas
del conductor y acompañante delan-
tero y mantienen a los ocupantes de- lanteros en posición para una mejor
interacción con los airbag delanterosavanzados.
Además de funcionar conjuntamente
con los cinturones de seguridad y pre-
tensores, los airbag delanteros avan-
zados también interactúan con los
protectores de rodillas, a fin de brin-
dar una mejor protección para el con-
ductor y el acompañante delantero.
Los airbag laterales también interac-
túan con los cinturones de seguridad
para mayor protección de los ocupan-tes.
A continuación, se ofrecen algunas
medidas sencillas que puede adoptar
para disminuir a un mínimo el riesgo
de lesiones por el despliegue de unairbag:
Los niños de hasta 12 años deben
viajar con el cinturón de seguridad
correctamente abrochado en un
asiento trasero.
54

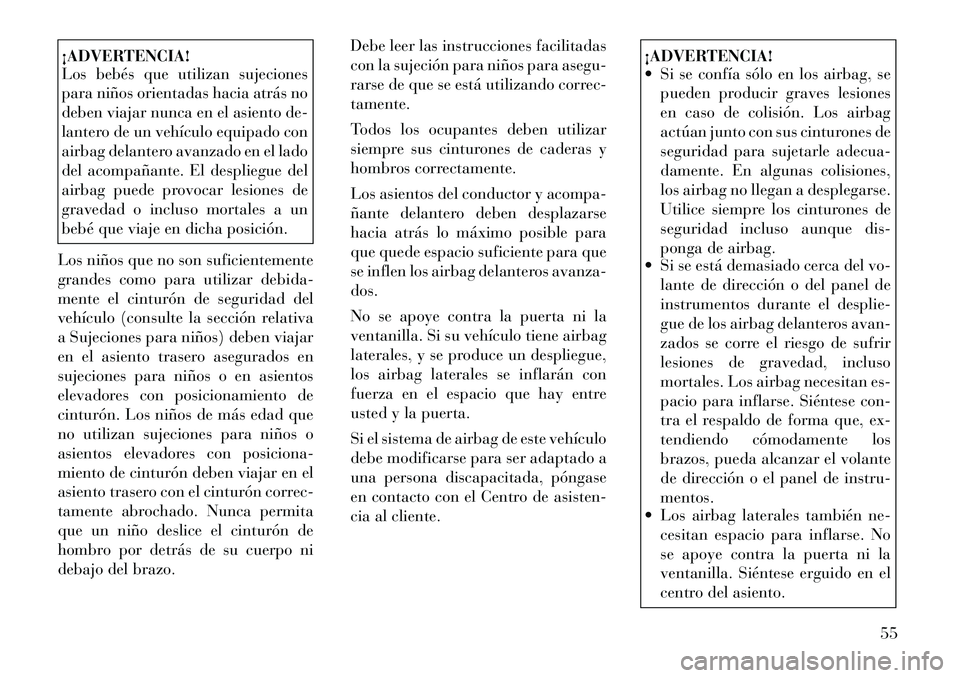

¡ADVERTENCIA!
Los bebés que utilizan sujeciones
para niños orientadas hacia atrás no
deben viajar nunca en el asiento de-
lantero de un vehículo equipado con
airbag delantero avanzado en el lado
del acompañante. El despliegue del
airbag puede provocar lesiones de
gravedad o incluso mortales a un
bebé que viaje en dicha posición.
Los niños que no son suficientemente
grandes como para utilizar debida-
mente el cinturón de seguridad del
vehículo (consulte la sección relativa
a Sujeciones para niños) deben viajar
en el asiento trasero asegurados en
sujeciones para niños o en asientos
elevadores con posicionamiento de
cinturón. Los niños de más edad que
no utilizan sujeciones para niños o
asientos elevadores con posiciona-
miento de cinturón deben viajar en el
asiento trasero con el cinturón correc-
tamente abrochado. Nunca permita
que un niño deslice el cinturón de
hombro por detrás de su cuerpo ni
debajo del brazo. Debe leer las instrucciones facilitadas
con la sujeción para niños para asegu-
rarse de que se está utilizando correc-tamente.
Todos los ocupantes deben utilizar
siempre sus cinturones de caderas y
hombros correctamente.
Los asientos del conductor y acompa-
ñante delantero deben desplazarse
hacia atrás lo máximo posible para
que quede espacio suficiente para que
se inflen los airbag delanteros avanza-dos.
No se apoye contra la puerta ni la
ventanilla. Si su vehículo tiene airbag
laterales, y se produce un despliegue,
los airbag laterales se inflarán con
fuerza en el espacio que hay entre
usted y la puerta.
Si el sistema de airbag de este vehículo
debe modificarse para ser adaptado a
una persona discapacitada, póngase
en contacto con el Centro de asisten-
cia al cliente.
¡ADVERTENCIA!
 Si se confía sólo en los airbag, se
pueden producir graves lesiones
en caso de colisión. Los airbag
actúan junto con sus cinturones de
seguridad para sujetarle adecua-
damente. En algunas colisiones,
los airbag no llegan a desplegarse.
Utilice siempre los cinturones de
seguridad incluso aunque dis-
ponga de airbag.
 Si se está demasiado cerca del vo-
lante de dirección o del panel de
instrumentos durante el desplie-
gue de los airbag delanteros avan-
zados se corre el riesgo de sufrir
lesiones de gravedad, incluso
mortales. Los airbag necesitan es-
pacio para inflarse. Siéntese con-
tra el respaldo de forma que, ex-
tendiendo cómodamente los
brazos, pueda alcanzar el volante
de dirección o el panel de instru-mentos.
 Los airbag laterales también ne-
cesitan espacio para inflarse. No
se apoye contra la puerta ni la
ventanilla. Siéntese erguido en el
centro del asiento.
55

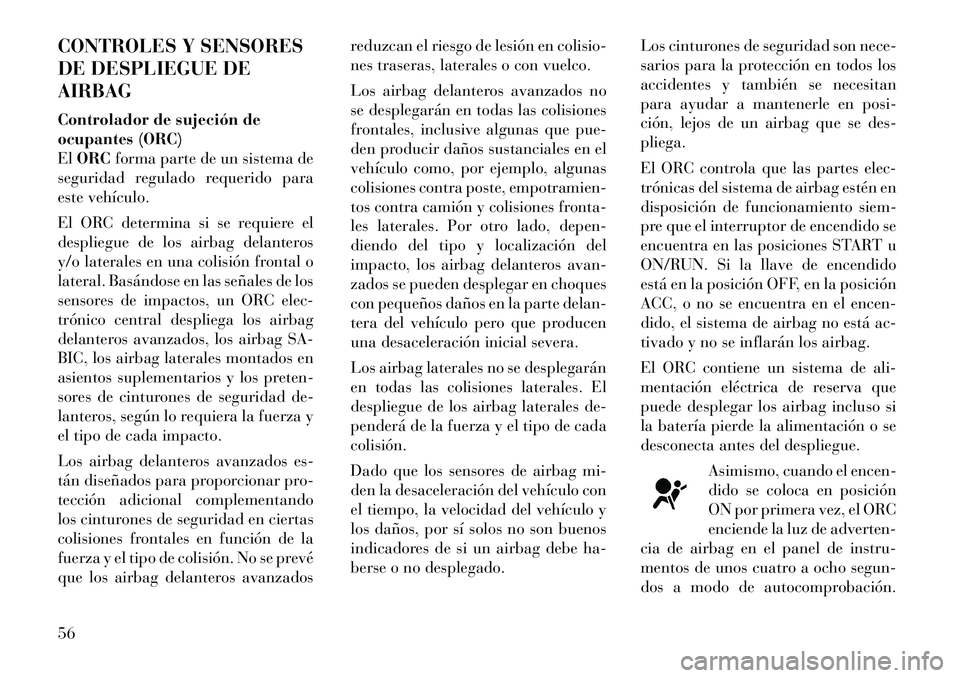

CONTROLES Y SENSORES
DE DESPLIEGUE DEAIRBAG
Controlador de sujeción de
ocupantes (ORC)ElORC forma parte de un sistema de
seguridad regulado requerido para
este vehículo.
El ORC determina si se requiere el
despliegue de los airbag delanteros
y/o laterales en una colisión frontal o
lateral. Basándose en las señales de los
sensores de impactos, un ORC elec-
trónico central despliega los airbag
delanteros avanzados, los airbag SA-
BIC, los airbag laterales montados en
asientos suplementarios y los preten-
sores de cinturones de seguridad de-
lanteros, según lo requiera la fuerza y
el tipo de cada impacto.
Los airbag delanteros avanzados es-
tán diseñados para proporcionar pro-
tección adicional complementando
los cinturones de seguridad en ciertas
colisiones frontales en función de la
fuerza y el tipo de colisión. No se prevé
que los airbag delanteros avanzados reduzcan el riesgo de lesión en colisio-
nes traseras, laterales o con vuelco.
Los airbag delanteros avanzados no
se desplegarán en todas las colisiones
frontales, inclusive algunas que pue-
den producir daños sustanciales en el
vehículo como, por ejemplo, algunas
colisiones contra poste, empotramien-
tos contra camión y colisiones fronta-
les laterales. Por otro lado, depen-
diendo del tipo y localización del
impacto, los airbag delanteros avan-
zados se pueden desplegar en choques
con pequeños daños en la parte delan-
tera del vehículo pero que producen
una desaceleración inicial severa.
Los airbag laterales no se desplegarán
en todas las colisiones laterales. El
despliegue de los airbag laterales de-
penderá de la fuerza y el tipo de cadacolisión.
Dado que los sensores de airbag mi-
den la desaceleración del vehículo con
el tiempo, la velocidad del vehículo y
los daños, por sí solos no son buenos
indicadores de si un airbag debe ha-
berse o no desplegado.
Los cinturones de seguridad son nece-
sarios para la protección en todos los
accidentes y también se necesitan
para ayudar a mantenerle en posi-
ción, lejos de un airbag que se des-pliega.
El ORC controla que las partes elec-
trónicas del sistema de airbag estén en
disposición de funcionamiento siem-
pre que el interruptor de encendido se
encuentra en las posiciones START u
ON/RUN. Si la llave de encendido
está en la posición OFF, en la posición
ACC, o no se encuentra en el encen-
dido, el sistema de airbag no está ac-
tivado y no se inflarán los airbag.
El ORC contiene un sistema de ali-
mentación eléctrica de reserva que
puede desplegar los airbag incluso si
la batería pierde la alimentación o se
desconecta antes del despliegue.
Asimismo, cuando el encen-
dido se coloca en posición
ON por primera vez, el ORC
enciende la luz de adverten-
cia de airbag en el panel de instru-
mentos de unos cuatro a ocho segun-
dos a modo de autocomprobación.56

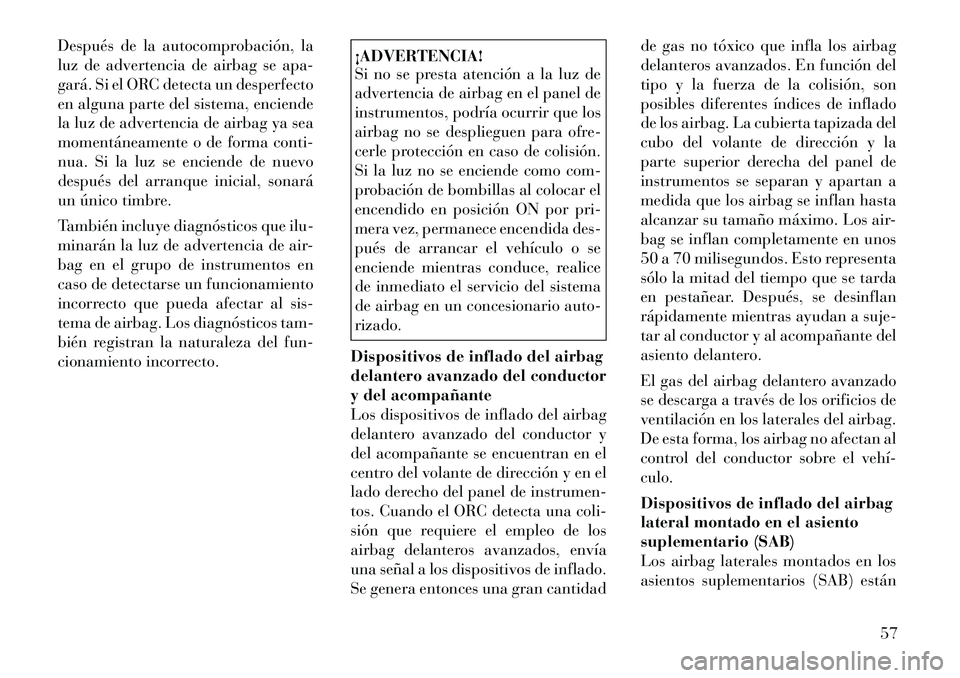

Después de la autocomprobación, la
luz de advertencia de airbag se apa-
gará. Si el ORC detecta un desperfecto
en alguna parte del sistema, enciende
la luz de advertencia de airbag ya sea
momentáneamente o de forma conti-
nua. Si la luz se enciende de nuevo
después del arranque inicial, sonará
un único timbre.
También incluye diagnósticos que ilu-
minarán la luz de advertencia de air-
bag en el grupo de instrumentos en
caso de detectarse un funcionamiento
incorrecto que pueda afectar al sis-
tema de airbag. Los diagnósticos tam-
bién registran la naturaleza del fun-
cionamiento incorrecto.
¡ADVERTENCIA!
Si no se presta atención a la luz de
advertencia de airbag en el panel de
instrumentos, podría ocurrir que los
airbag no se desplieguen para ofre-
cerle protección en caso de colisión.
Si la luz no se enciende como com-
probación de bombillas al colocar el
encendido en posición ON por pri-
mera vez, permanece encendida des-
pués de arrancar el vehículo o se
enciende mientras conduce, realice
de inmediato el servicio del sistema
de airbag en un concesionario auto-rizado.
Dispositivos de inflado del airbag
delantero avanzado del conductor
y del acompañante
Los dispositivos de inflado del airbag
delantero avanzado del conductor y
del acompañante se encuentran en el
centro del volante de dirección y en el
lado derecho del panel de instrumen-
tos. Cuando el ORC detecta una coli-
sión que requiere el empleo de los
airbag delanteros avanzados, envía
una señal a los dispositivos de inflado.
Se genera entonces una gran cantidad de gas no tóxico que infla los airbag
delanteros avanzados. En función del
tipo y la fuerza de la colisión, son
posibles diferentes índices de inflado
de los airbag. La cubierta tapizada del
cubo del volante de dirección y la
parte superior derecha del panel de
instrumentos se separan y apartan a
medida que los airbag se inflan hasta
alcanzar su tamaño máximo. Los air-
bag se inflan completamente en unos
50 a 70 milisegundos. Esto representa
sólo la mitad del tiempo que se tarda
en pestañear. Después, se desinflan
rápidamente mientras ayudan a suje-
tar al conductor y al acompañante del
asiento delantero.
El gas del airbag delantero avanzado
se descarga a través de los orificios de
ventilación en los laterales del airbag.
De esta forma, los airbag no afectan al
control del conductor sobre el vehí­culo.
Dispositivos de inflado del airbag
lateral montado en el asiento
suplementario (SAB)
Los airbag laterales montados en los
asientos suplementarios (SAB) están
57

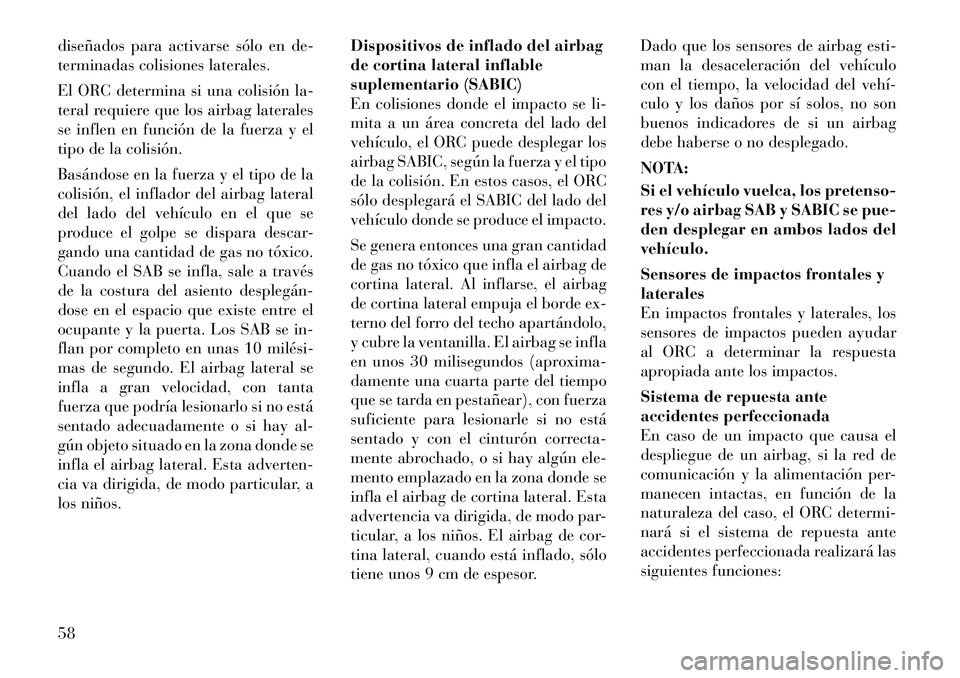

diseñados para activarse sólo en de-
terminadas colisiones laterales.
El ORC determina si una colisión la-
teral requiere que los airbag laterales
se inflen en función de la fuerza y el
tipo de la colisión.
Basándose en la fuerza y el tipo de la
colisión, el inflador del airbag lateral
del lado del vehículo en el que se
produce el golpe se dispara descar-
gando una cantidad de gas no tóxico.
Cuando el SAB se infla, sale a través
de la costura del asiento desplegán­
dose en el espacio que existe entre el
ocupante y la puerta. Los SAB se in-
flan por completo en unas 10 milési­
mas de segundo. El airbag lateral se
infla a gran velocidad, con tanta
fuerza que podría lesionarlo si no está
sentado adecuadamente o si hay al-
gún objeto situado en la zona donde se
infla el airbag lateral. Esta adverten-
cia va dirigida, de modo particular, a
los niños.Dispositivos de inflado del airbag
de cortina lateral inflable
suplementario (SABIC)
En colisiones donde el impacto se li-
mita a un área concreta del lado del
vehículo, el ORC puede desplegar los
airbag SABIC, según la fuerza y el tipo
de la colisión. En estos casos, el ORC
sólo desplegará el SABIC del lado del
vehículo donde se produce el impacto.
Se genera entonces una gran cantidad
de gas no tóxico que infla el airbag de
cortina lateral. Al inflarse, el airbag
de cortina lateral empuja el borde ex-
terno del forro del techo apartándolo,
y cubre la ventanilla. El airbag se infla
en unos 30 milisegundos (aproxima-
damente una cuarta parte del tiempo
que se tarda en pestañear), con fuerza
suficiente para lesionarle si no está
sentado y con el cinturón correcta-
mente abrochado, o si hay algún ele-
mento emplazado en la zona donde se
infla el airbag de cortina lateral. Esta
advertencia va dirigida, de modo par-
ticular, a los niños. El airbag de cor-
tina lateral, cuando está inflado, sólo
tiene unos 9 cm de espesor.Dado que los sensores de airbag esti-
man la desaceleración del vehículo
con el tiempo, la velocidad del vehí­
culo y los daños por sí solos, no son
buenos indicadores de si un airbag
debe haberse o no desplegado.
NOTA:
Si el vehículo vuelca, los pretenso-
res y/o airbag SAB y SABIC se pue-
den desplegar en ambos lados delvehículo.
Sensores de impactos frontales y laterales
En impactos frontales y laterales, los
sensores de impactos pueden ayudar
al ORC a determinar la respuesta
apropiada ante los impactos.
Sistema de repuesta ante
accidentes perfeccionada
En caso de un impacto que causa el
despliegue de un airbag, si la red de
comunicación y la alimentación per-
manecen intactas, en función de la
naturaleza del caso, el ORC determi-
nará si el sistema de repuesta ante
accidentes perfeccionada realizará las
siguientes funciones:
58
