2011 Lancia Voyager Manual de Empleo y Cuidado (in Spanish)

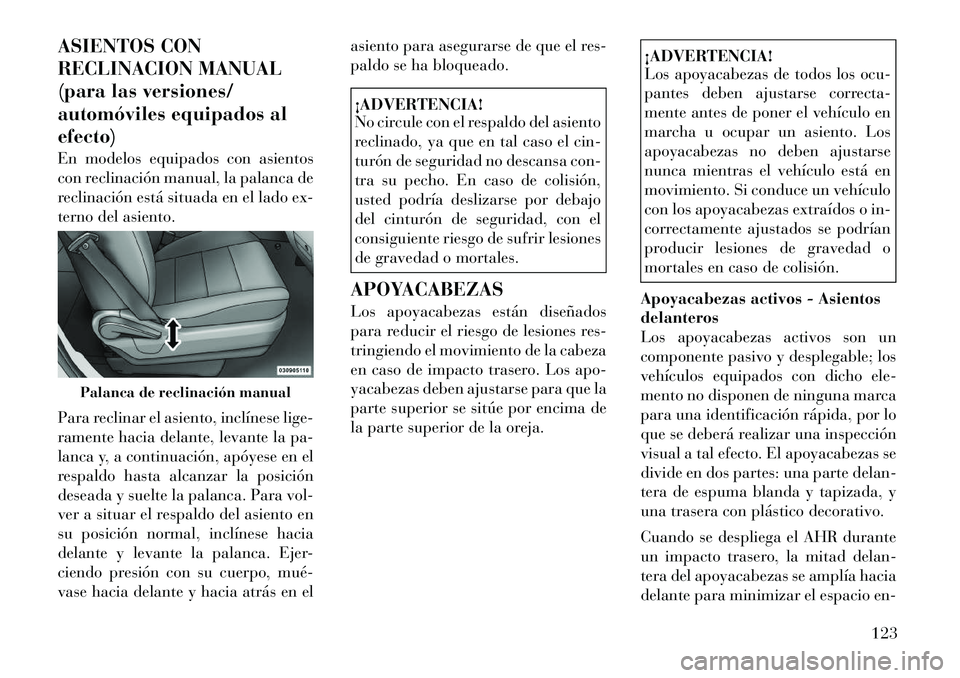

ASIENTOS CON
RECLINACION MANUAL
(para las versiones/
automóviles equipados alefecto)
En modelos equipados con asientos
con reclinación manual, la palanca de
reclinación está situada en el lado ex-
terno del asiento.
Para reclinar el asiento, inclínese lige-
ramente hacia delante, levante la pa-
lanca y, a continuación, apóyese en el
respaldo hasta alcanzar la posición
deseada y suelte la palanca. Para vol-
ver a situar el respaldo del asiento en
su posición normal, inclínese hacia
delante y levante la palanca. Ejer-
ciendo presión con su cuerpo, mué­
vase hacia delante y hacia atrás en elasiento para asegurarse de que el res-
paldo se ha bloqueado.
¡ADVERTENCIA!
No circule con el respaldo del asiento
reclinado, ya que en tal caso el cin-
turón de seguridad no descansa con-
tra su pecho. En caso de colisión,
usted podría deslizarse por debajo
del cinturón de seguridad, con el
consiguiente riesgo de sufrir lesiones
de gravedad o mortales.
APOYACABEZAS
Los apoyacabezas están diseñados
para reducir el riesgo de lesiones res-
tringiendo el movimiento de la cabeza
en caso de impacto trasero. Los apo-
yacabezas deben ajustarse para que la
parte superior se sitúe por encima de
la parte superior de la oreja.
¡ADVERTENCIA!
Los apoyacabezas de todos los ocu-
pantes deben ajustarse correcta-
mente antes de poner el vehículo en
marcha u ocupar un asiento. Los
apoyacabezas no deben ajustarse
nunca mientras el vehículo está en
movimiento. Si conduce un vehículo
con los apoyacabezas extraídos o in-
correctamente ajustados se podrían
producir lesiones de gravedad o
mortales en caso de colisión.
Apoyacabezas activos - Asientosdelanteros
Los apoyacabezas activos son un
componente pasivo y desplegable; los
vehículos equipados con dicho ele-
mento no disponen de ninguna marca
para una identificación rápida, por lo
que se deberá realizar una inspección
visual a tal efecto. El apoyacabezas se
divide en dos partes: una parte delan-
tera de espuma blanda y tapizada, y
una trasera con plástico decorativo.
Cuando se despliega el AHR durante
un impacto trasero, la mitad delan-
tera del apoyacabezas se amplía hacia
delante para minimizar el espacio en-
Palanca de reclinación manual
123

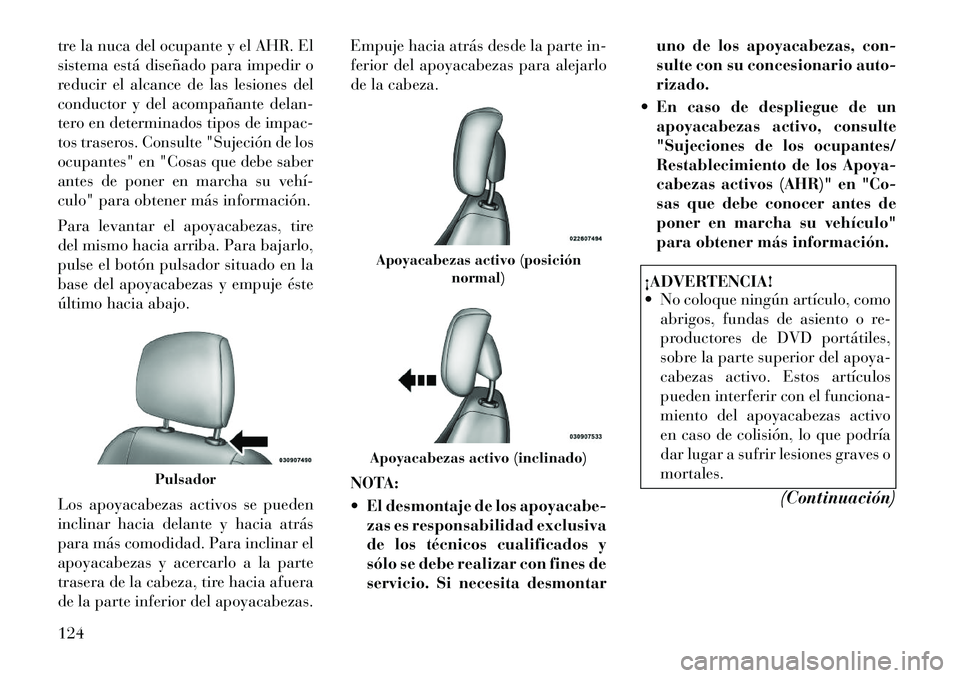

tre la nuca del ocupante y el AHR. El
sistema está diseñado para impedir o
reducir el alcance de las lesiones del
conductor y del acompañante delan-
tero en determinados tipos de impac-
tos traseros. Consulte "Sujeción de los
ocupantes" en "Cosas que debe saber
antes de poner en marcha su vehí­
culo" para obtener más información.
Para levantar el apoyacabezas, tire
del mismo hacia arriba. Para bajarlo,
pulse el botón pulsador situado en la
base del apoyacabezas y empuje éste
último hacia abajo.
Los apoyacabezas activos se pueden
inclinar hacia delante y hacia atrás
para más comodidad. Para inclinar el
apoyacabezas y acercarlo a la parte
trasera de la cabeza, tire hacia afuera
de la parte inferior del apoyacabezas.Empuje hacia atrás desde la parte in-
ferior del apoyacabezas para alejarlo
de la cabeza.
NOTA:
 El desmontaje de los apoyacabe-
zas es responsabilidad exclusiva
de los técnicos cualificados y
sólo se debe realizar con fines de
servicio. Si necesita desmontar uno de los apoyacabezas, con-
sulte con su concesionario auto-rizado.
 En caso de despliegue de un apoyacabezas activo, consulte
"Sujeciones de los ocupantes/
Restablecimiento de los Apoya-
cabezas activos (AHR)" en "Co-
sas que debe conocer antes de
poner en marcha su vehículo"
para obtener más información.
¡ADVERTENCIA!
 No coloque ningún artículo, comoabrigos, fundas de asiento o re-
productores de DVD portátiles,
sobre la parte superior del apoya-
cabezas activo. Estos artículos
pueden interferir con el funciona-
miento del apoyacabezas activo
en caso de colisión, lo que podría
dar lugar a sufrir lesiones graves omortales.
(Continuación)
Pulsador
Apoyacabezas activo (posiciónnormal)Apoyacabezas activo (inclinado)
124

¡ADVERTENCIA!(Continuación)
 Los apoyacabezas activos se pue-
den desplegar si se golpean con un
objeto como una mano, un pie o
carga sin sujeción. Para evitar el
despliegue accidental del apoya-
cabezas activo, compruebe que
toda la carga está sujeta, ya que
dicha carga puede entrar en con-
tacto con el apoyacabezas activo
en paradas repentinas. Si no se
acata esta advertencia pueden
producirse lesiones personales si
se despliega el apoyacabezas ac-tivo.
Apoyacabezas - Asientos Quad de
segunda fila
Para levantar el apoyacabezas, tire
del mismo hacia arriba. Para bajarlo,
pulse el botón pulsador situado en la
base del apoyacabezas y empuje éste
último hacia abajo. Apoyacabezas - Banco de
segunda fila
Para levantar el apoyacabezas, tire
del mismo hacia arriba. Para bajarlo,
pulse el botón pulsador situado en la
base del apoyacabezas y empuje éste
último hacia abajo.
Apoyacabezas - Tercera fila
Los apoyacabezas en la posición cen-
tral pueden elevarse y bajarse para el
recorrido de la atadura. Consulte
"Sujeción de los ocupantes" en "Co-
sas que debe saber antes de poner en
marcha su vehículo" para obtener
más información.ASIENTOS STOW 'N GO®
(para las versiones/
automóviles equipados alefecto)
En los vehículos equipados con asien-
tos Stow
'n Go®, los asientos de la
segunda y tercera fila pueden plegarse
dentro del suelo para ampliar la capa-
cidad de almacenamiento.
Stow 'n Go® de segunda fila
En vehículos equipados con asientosStow 'n Go®, los asientos se pliegan y
se abaten en un movimiento.
1. Mueva el asiento delantero com-
pletamente hacia delante.
2. Recline el respaldo del asiento de-
lantero completamente hacia delante.
3. Eleve los reposabrazos del asiento
de segunda fila.
NOTA:
El asiento no cabrá en el compar-
timiento de almacenamiento si los
reposabrazos no están levantados.
4. Deslice el mecanismo de bloqueo
del compartimiento a la posición de
bloqueo y a continuación desplace ha-
Pulsador
125

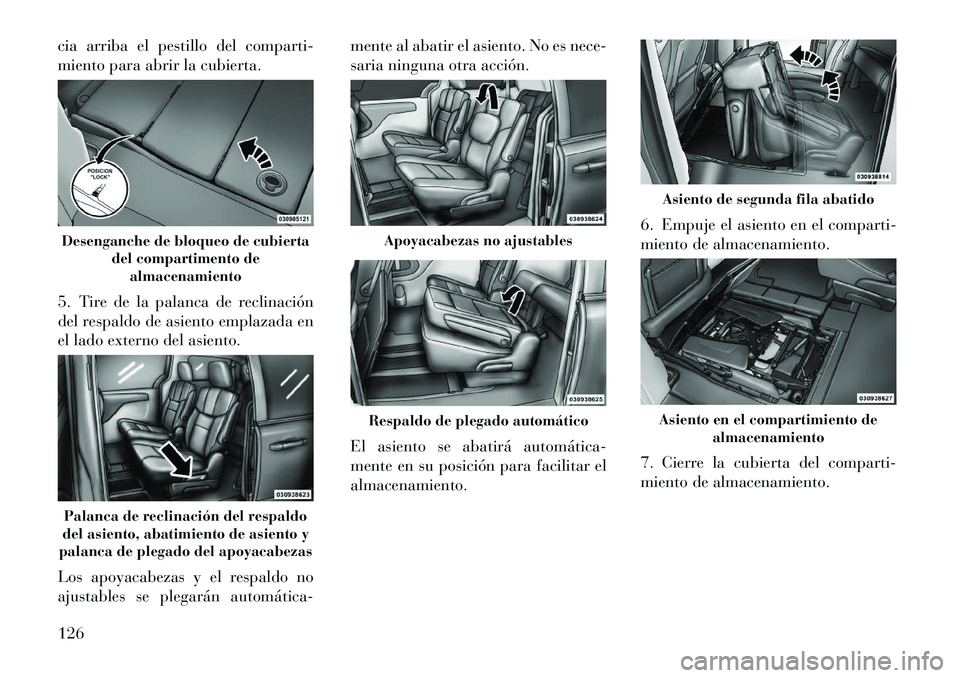

cia arriba el pestillo del comparti-
miento para abrir la cubierta.
5. Tire de la palanca de reclinación
del respaldo de asiento emplazada en
el lado externo del asiento.
Los apoyacabezas y el respaldo no
ajustables se plegarán automática­mente al abatir el asiento. No es nece-
saria ninguna otra acción.
El asiento se abatirá automática­
mente en su posición para facilitar elalmacenamiento.
6. Empuje el asiento en el comparti-
miento de almacenamiento.
7. Cierre la cubierta del comparti-
miento de almacenamiento.Desenganche de bloqueo de cubierta
del compartimento dealmacenamientoPalanca de reclinación del respaldo
del asiento, abatimiento de asiento y
palanca de plegado del apoyacabezas
Apoyacabezas no ajustablesRespaldo de plegado automático
Asiento de segunda fila abatidoAsiento en el compartimiento de almacenamiento
126

¡PRECAUCION!
La cubierta del compartimiento de
almacenamiento debe mantenerse
bloqueada y plana para evitar posi-
bles daños que podrían producirse
como consecuencia del contacto con
las correderas del asiento delantero,
que tienen una separación mínima
respecto de la cubierta.¡ADVERTENCIA!
Si las cubiertas de los compartimen-
tos de almacenamiento de asiento no
están debidamente bloqueadas, en
caso de colisión podrían producirse
lesiones de gravedad.
 No conduzca el vehículo con lascubiertas de los compartimentos
de almacenamiento abiertas.
 Si el vehículo está en movimiento,
mantenga las cubiertas de los
compartimentos de almacena-
miento cerradas.
 No utilice el pestillo del comparti-
mento de almacenamiento a modo
de amarre. Para sacar los asientos de la
segunda fila
1. Desplace hacia arriba el pestillo
del compartimento de almacena-
miento para abrir la cubierta.
2. Tire hacia arriba de la correa para
levantar el asiento y sacarlo del com-
partimiento, y empuje el asiento hacia
atrás para enganchar los anclajes delasiento.
3. Eleve el respaldo del asiento a la
posición completamente vertical.
4. Vuelva a colocar los apoyacabezas
en la posición vertical, cierre la cu-
bierta del compartimiento de almace-
namiento y deslice el mecanismo de
bloqueo del compartimiento de alma-
cenamiento a la posición desbloque-ada.
Asiento Stow 'n Go® - Posición
plegada y bloqueada
Para abatir y almacenar el asiento
desde la posición plegada y bloque-
ada: coloque el respaldo y los apoya-
cabezas en posición vertical. A conti-
nuación, tire de la palanca de
reclinación del respaldo del lado ex-
terno del asiento para plegar el apo- yacabezas y el respaldo del asiento y
abatir el asiento hacia delante.
1. Vuelva a situar el respaldo en po-
sición vertical.
2. Coloque el apoyacabezas en posi-
ción vertical.
3. Tire de la palanca de reclinación
del respaldo del lado externo del
asiento para plegar el apoyacabezas y
Elevación del respaldo del asiento
Elevación del apoyacabezas
127

el respaldo del asiento y abatir el
asiento hacia delante.
Segunda fila de entrada fácil
Los asientos de segunda fila Stow'n
Go® permiten la entrada fácil al
asiento de la tercera fila o a la zona de
carga trasera.
Tire de la palanca de reclinación del
respaldo situada en el lado externo delasiento.
El asiento se plegará automática­
mente en su posición para permitir la
entrada fácil a la tercera fila.
¡ADVERTENCIA!
Si el asiento no está completamente
bloqueado, en caso de colisión po-
dría sufrir lesiones.
ASIENTOS QUAD (para las versiones/automóviles
equipados al efecto)
Ambos asientos Quad se pueden ajus-
tar hacia delante o hacia atrás. La
maneta de regulación manual del
asiento está situada debajo del cojín
del asiento, en el borde delantero de
cada asiento.
Mientras está sentado en el asiento,
tire de la maneta y deslice el asiento
hacia delante o hacia atrás. Suelte la
barra cuando alcance la posición de-
seada. A continuación, ejerciendo presión con el cuerpo, desplácese ha-
cia delante y hacia atrás en el asiento
para asegurarse de que los mecanis-
mos de ajuste del mismo se han tra-bado.
¡ADVERTENCIA!
 Puede ser peligroso regular el
asiento con el vehículo en movi-
miento. Mover un asiento con el
vehículo en movimiento podría
ocasionar una pérdida del control
que podría causar una colisión,
con el consiguiente riesgo de sufrir
lesiones de gravedad o mortales.
 Los asientos deben ajustarse antes
de abrocharse los cinturones de
seguridad y mientras el vehículo
se encuentre estacionado. Un cin-
turón de seguridad mal ajustado
podría causar lesiones de grave-
dad o mortales.
Reclinación manual
Para reclinar el asiento, inclínese lige-
ramente hacia delante, levante la pa-
lanca y, a continuación, apóyese en el
respaldo hasta alcanzar la posición
deseada y suelte la palanca. Para vol-
ver a situar el respaldo del asiento en
Palanca de reclinación del respaldo
del asiento, abatimiento de asiento y
palanca de plegado del apoyacabezas
Mecanismo de ajuste manual del asiento
128

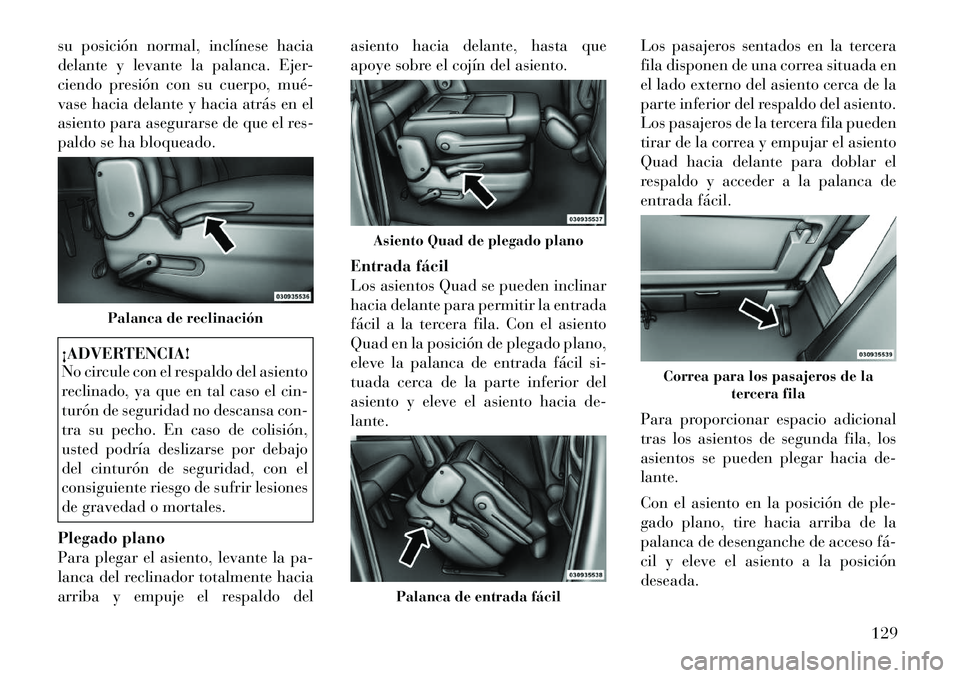

su posición normal, inclínese hacia
delante y levante la palanca. Ejer-
ciendo presión con su cuerpo, mué­
vase hacia delante y hacia atrás en el
asiento para asegurarse de que el res-
paldo se ha bloqueado.¡ADVERTENCIA!
No circule con el respaldo del asiento
reclinado, ya que en tal caso el cin-
turón de seguridad no descansa con-
tra su pecho. En caso de colisión,
usted podría deslizarse por debajo
del cinturón de seguridad, con el
consiguiente riesgo de sufrir lesiones
de gravedad o mortales.
Plegado plano
Para plegar el asiento, levante la pa-
lanca del reclinador totalmente hacia
arriba y empuje el respaldo del asiento hacia delante, hasta que
apoye sobre el cojín del asiento.
Entrada fácil
Los asientos Quad se pueden inclinar
hacia delante para permitir la entrada
fácil a la tercera fila. Con el asiento
Quad en la posición de plegado plano,
eleve la palanca de entrada fácil si-
tuada cerca de la parte inferior del
asiento y eleve el asiento hacia de-lante.
Los pasajeros sentados en la tercera
fila disponen de una correa situada en
el lado externo del asiento cerca de la
parte inferior del respaldo del asiento.
Los pasajeros de la tercera fila pueden
tirar de la correa y empujar el asiento
Quad hacia delante para doblar el
respaldo y acceder a la palanca de
entrada fácil.
Para proporcionar espacio adicional
tras los asientos de segunda fila, los
asientos se pueden plegar hacia de-lante.
Con el asiento en la posición de ple-
gado plano, tire hacia arriba de la
palanca de desenganche de acceso fá­
cil y eleve el asiento a la posicióndeseada.
Palanca de reclinación
Asiento Quad de plegado plano
Palanca de entrada fácil
Correa para los pasajeros de la
tercera fila
129

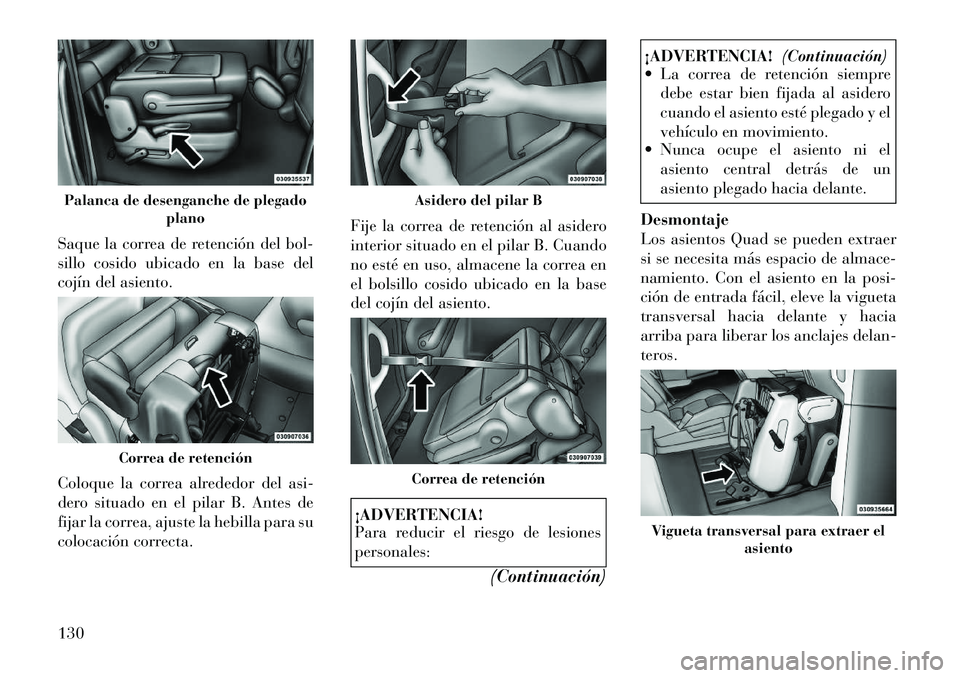

Saque la correa de retención del bol-
sillo cosido ubicado en la base del
cojín del asiento.
Coloque la correa alrededor del asi-
dero situado en el pilar B. Antes de
fijar la correa, ajuste la hebilla para su
colocación correcta.Fije la correa de retención al asidero
interior situado en el pilar B. Cuando
no esté en uso, almacene la correa en
el bolsillo cosido ubicado en la base
del cojín del asiento.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones personales:
(Continuación)
¡ADVERTENCIA! (Continuación)
 La correa de retención siempre
debe estar bien fijada al asidero
cuando el asiento esté plegado y el
vehículo en movimiento.
 Nunca ocupe el asiento ni el
asiento central detrás de un
asiento plegado hacia delante.
Desmontaje
Los asientos Quad se pueden extraer
si se necesita más espacio de almace-
namiento. Con el asiento en la posi-
ción de entrada fácil, eleve la vigueta
transversal hacia delante y hacia
arriba para liberar los anclajes delan-
teros.
Palanca de desenganche de plegado plano
Correa de retención
Asidero del pilar BCorrea de retención
Vigueta transversal para extraer elasiento
130
