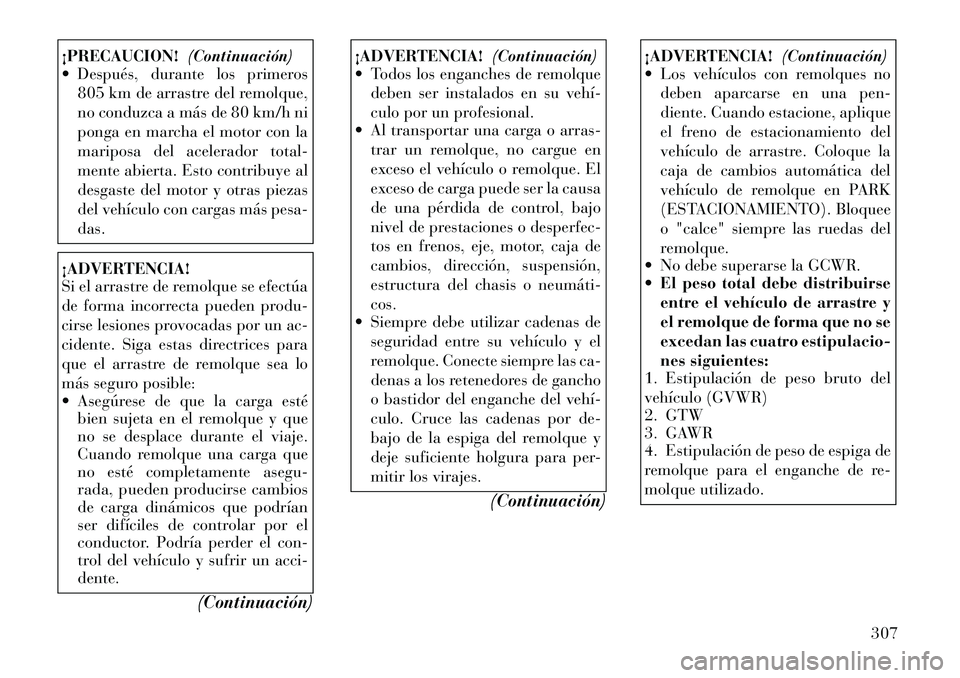

¡PRECAUCION!(Continuación)
 Después, durante los primeros
805 km de arrastre del remolque,
no conduzca a más de 80 km/h ni
ponga en marcha el motor con la
mariposa del acelerador total-
mente abierta. Esto contribuye al
desgaste del motor y otras piezas
del vehículo con cargas más pesa-das.¡ADVERTENCIA!
Si el arrastre de remolque se efectúa
de forma incorrecta pueden produ-
cirse lesiones provocadas por un ac-
cidente. Siga estas directrices para
que el arrastre de remolque sea lo
más seguro posible:
 Asegúrese de que la carga estébien sujeta en el remolque y que
no se desplace durante el viaje.
Cuando remolque una carga que
no esté completamente asegu-
rada, pueden producirse cambios
de carga dinámicos que podrían
ser difíciles de controlar por el
conductor. Podría perder el con-
trol del vehículo y sufrir un acci-dente.
(Continuación)
¡ADVERTENCIA! (Continuación)
 Todos los enganches de remolque
deben ser instalados en su vehí­
culo por un profesional.
 Al transportar una carga o arras-
trar un remolque, no cargue en
exceso el vehículo o remolque. El
exceso de carga puede ser la causa
de una pérdida de control, bajo
nivel de prestaciones o desperfec-
tos en frenos, eje, motor, caja de
cambios, dirección, suspensión,
estructura del chasis o neumáti­cos.
 Siempre debe utilizar cadenas de
seguridad entre su vehículo y el
remolque. Conecte siempre las ca-
denas a los retenedores de gancho
o bastidor del enganche del vehí­
culo. Cruce las cadenas por de-
bajo de la espiga del remolque y
deje suficiente holgura para per-
mitir los virajes.
(Continuación)
¡ADVERTENCIA! (Continuación)
 Los vehículos con remolques no
deben aparcarse en una pen-
diente. Cuando estacione, aplique
el freno de estacionamiento del
vehículo de arrastre. Coloque la
caja de cambios automática del
vehículo de remolque en PARK
(ESTACIONAMIENTO). Bloquee
o "calce" siempre las ruedas del
remolque.
 No debe superarse la GCWR.  El peso total debe distribuirse
entre el vehículo de arrastre y
el remolque de forma que no se
excedan las cuatro estipulacio-
nes siguientes:
1. Estipulación de peso bruto del
vehículo (GVWR)
2. GTW
3. GAWR
4. Estipulación de peso de espiga de
remolque para el enganche de re-
molque utilizado.
307

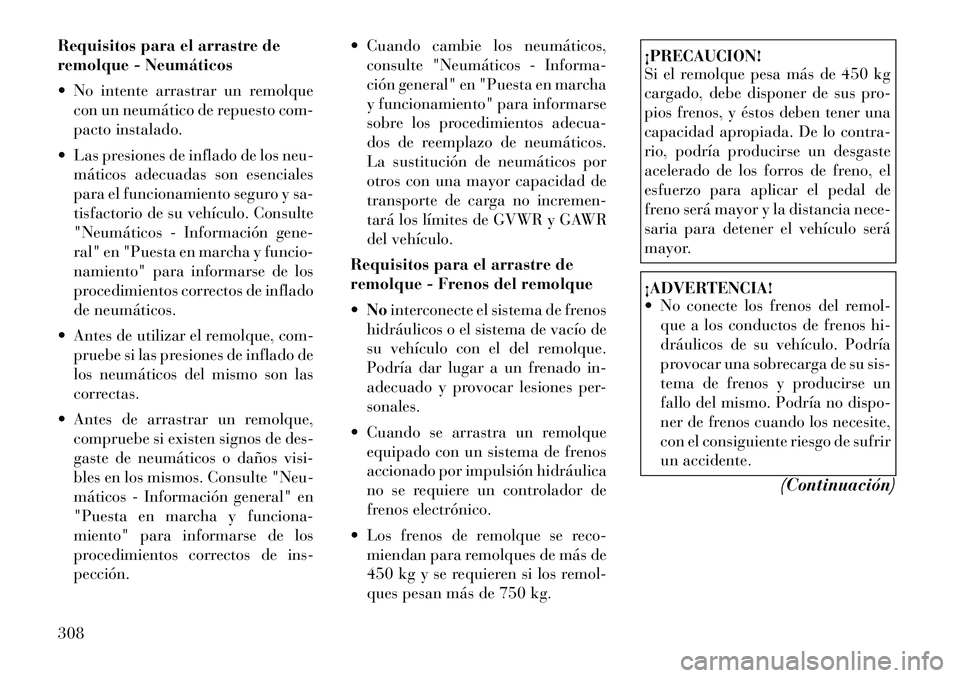

Requisitos para el arrastre de
remolque - Neumáticos
 No intente arrastrar un remolquecon un neumático de repuesto com-
pacto instalado.
 Las presiones de inflado de los neu- máticos adecuadas son esenciales
para el funcionamiento seguro y sa-
tisfactorio de su vehículo. Consulte
"Neumáticos - Información gene-
ral" en "Puesta en marcha y funcio-
namiento" para informarse de los
procedimientos correctos de inflado
de neumáticos.
 Antes de utilizar el remolque, com- pruebe si las presiones de inflado de
los neumáticos del mismo son las
correctas.
 Antes de arrastrar un remolque, compruebe si existen signos de des-
gaste de neumáticos o daños visi-
bles en los mismos. Consulte "Neu-
máticos - Información general" en
"Puesta en marcha y funciona-
miento" para informarse de los
procedimientos correctos de ins-pección.  Cuando cambie los neumáticos,
consulte "Neumáticos - Informa-
ción general" en "Puesta en marcha
y funcionamiento" para informarse
sobre los procedimientos adecua-
dos de reemplazo de neumáticos.
La sustitución de neumáticos por
otros con una mayor capacidad de
transporte de carga no incremen-
tará los límites de GVWR y GAWR
del vehículo.
Requisitos para el arrastre de
remolque - Frenos del remolque  No interconecte el sistema de frenos
hidráulicos o el sistema de vacío de
su vehículo con el del remolque.
Podría dar lugar a un frenado in-
adecuado y provocar lesiones per-sonales.
 Cuando se arrastra un remolque equipado con un sistema de frenos
accionado por impulsión hidráulica
no se requiere un controlador de
frenos electrónico.
 Los frenos de remolque se reco- miendan para remolques de más de
450 kg y se requieren si los remol-
ques pesan más de 750 kg.
¡PRECAUCION!
Si el remolque pesa más de 450 kg
cargado, debe disponer de sus pro-
pios frenos, y éstos deben tener una
capacidad apropiada. De lo contra-
rio, podría producirse un desgaste
acelerado de los forros de freno, el
esfuerzo para aplicar el pedal de
freno será mayor y la distancia nece-
saria para detener el vehículo será
mayor.¡ADVERTENCIA!
 No conecte los frenos del remol-que a los conductos de frenos hi-
dráulicos de su vehículo. Podría
provocar una sobrecarga de su sis-
tema de frenos y producirse un
fallo del mismo. Podría no dispo-
ner de frenos cuando los necesite,
con el consiguiente riesgo de sufrir
un accidente.
(Continuación)
308

¡ADVERTENCIA!(Continuación)
 El arrastre de cualquier remolque
hará que aumente su distancia de
frenado. Cuando arrastre un re-
molque debe dejar un mayor es-
pacio entre su vehículo y el vehí­
culo que le precede. De no
hacerlo, podría sufrir un acci-dente.

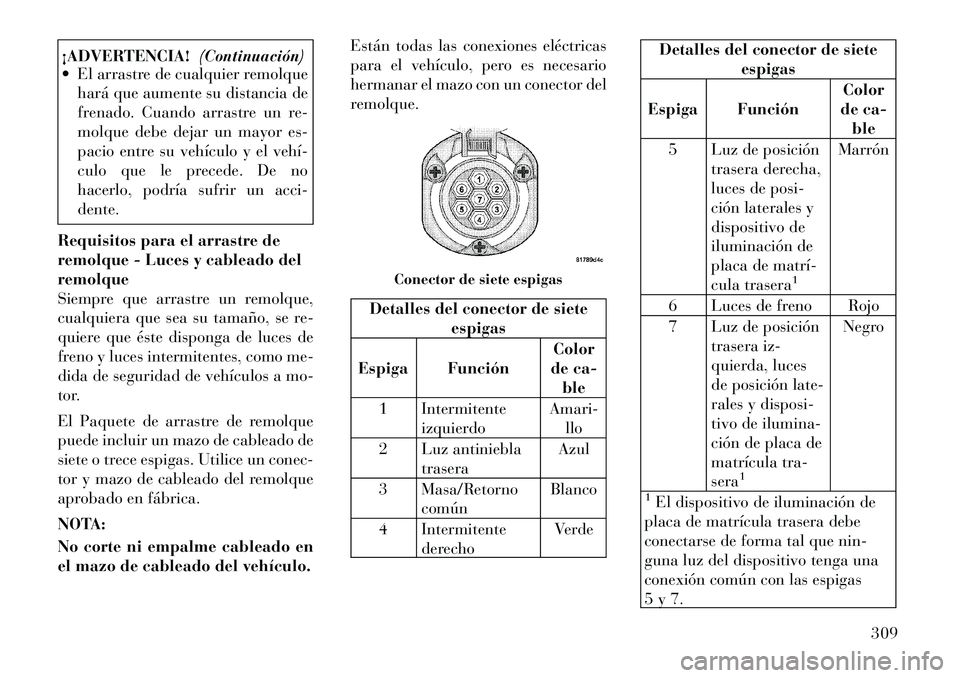

Requisitos para el arrastre de
remolque - Luces y cableado delremolque
Siempre que arrastre un remolque,
cualquiera que sea su tamaño, se re-
quiere que éste disponga de luces de
freno y luces intermitentes, como me-
dida de seguridad de vehículos a mo-
tor.
El Paquete de arrastre de remolque
puede incluir un mazo de cableado de
siete o trece espigas. Utilice un conec-
tor y mazo de cableado del remolque
aprobado en fábrica.
NOTA:
No corte ni empalme cableado en
el mazo de cableado del vehículo. Están todas las conexiones eléctricas
para el vehículo, pero es necesario
hermanar el mazo con un conector del
remolque.
Detalles del conector de siete
espigas
Espiga Función Color
de ca- ble
1 Intermitente izquierdo Amari-
llo
2 Luz antiniebla trasera Azul
3 Masa/Retorno común Blanco
4 Intermitente derecho Verde
Detalles del conector de siete
espigas
Espiga Función Color
de ca- ble
5 Luz de posición trasera derecha,
luces de posi-
ción laterales y
dispositivo de
iluminación de
placa de matrí­
cula trasera
1
Marrón
6 Luces de freno Rojo
7 Luz de posición trasera iz-
quierda, luces
de posición late-
rales y disposi-
tivo de ilumina-
ción de placa de
matrícula tra-sera
1
Negro
1El dispositivo de iluminación de
placa de matrícula trasera debe
conectarse de forma tal que nin-
guna luz del dispositivo tenga una
conexión común con las espigas
5 y 7.
Conector de siete espigas
309

Detalles del conector de treceespigas
Es-
piga Función Color
de
cable
1 Intermitente iz- quierdo Ama- rillo
2 Luz antiniebla tra- sera Azul
3 Masa/Retorno co- mún para contactos
(espigas) 1 y 2 y 4
a 8
2
Blanco
4 Intermitente dere- cho Verde
Detalles del conector de trece
espigas
Es-
piga Función Color
de
cable
5 Luz de posición trasera derecha,
luces de posición
laterales y disposi-
tivo de iluminación
de placa de matrí­
cula trasera.
b
Ma-rrón
6 Luces de freno Rojo
7 Luz de posición trasera izquierda,
luces de posición
laterales y disposi-
tivo de iluminación
de placa de matrí­
cula trasera
1
Negro
8 Luces de marcha atrás Rojo/
Negro
9 Alimentación eléc­ trica permanente(+12V) Marrón/Blanco
10 Alimentación eléc­ trica controlada por
interruptor de en-
cendido (+12V) Rojo
Detalles del conector de trece
espigas
Es-
piga Función Color
de
cable
11a
Retorno para con-
tacto (espiga) 10
2
Blanco
12 Reserva para futura asignación
3
Rojo/Azul
13 Retorno para con- tacto (espiga) 9
2
Blanco
1El dispositivo de iluminación de
placa de matrícula trasera debe
conectarse de forma tal que nin-
guna luz del dispositivo tenga una
conexión común con las espigas 5 y7.2Los tres circuitos de retorno no
deben conectarse eléctricamente en
el remolque.3La asignación de la espiga 12 ha
sido cambiada de "Codificación
para remolque acoplado" a "Re-
serva para futura asignación".
Conector de trece espigas
310

CONSEJOS PARA EL
ARRASTRE DE REMOLQUE
Antes de iniciar un viaje, realice una
práctica de virajes, frenado y marcha
atrás con el remolque en una zona
apartada del tráfico.
Caja de cambios automática
Cuando se arrastra un remolque
puede seleccionarse la posición
DRIVE (DIRECTA). Sin embargo, si
se producen cambios frecuentes en
DRIVE (DIRECTA), seleccione una
posición de marcha más baja utili-
zando el control de cambio Selección
de marcha electrónica (ERS).
NOTA:
Si se selecciona una marcha más
baja cuando el vehículo está fun-
cionando sometido a condiciones
de funcionamiento rigurosas se
mejorarán las prestaciones y pro-
longará la vida útil de la caja de
cambios, ya que se reducen los
cambios excesivos y la acumula-
ción de calor. Esta acción también
proporcionará un mejor frenado
del motor.El líquido y filtro de la caja de cam-
bios automática deben cambiarse si se
arrastra REGULARMENTE un re-
molque durante más de 45 minutos de
funcionamiento continuado. Consulte
"Programa de mantenimiento" para
obtener información sobre los inter-
valos de mantenimiento requeridos.
Control de velocidad electrónico
(para las versiones/automóviles
equipados al efecto)
 No lo utilice en terreno montañoso
o con cargas pesadas.
 Cuando utilice el control de veloci- dad, si se producen disminuciones
de velocidad superiores a 16 km/h,
desacople el control de velocidad
hasta que pueda volver a alcanzar
la velocidad de crucero.
 Utilice el control de velocidad en terrenos llanos y con cargas ligeras
a fin de obtener una máxima efi-
ciencia del combustible.
Sistema de refrigeración
Para reducir el riesgo de recalenta-
miento del motor y la caja de cambios,
adopte las medidas siguientes:  Conducción en ciudad
Cuando se detenga durante períodos
cortos, cambie la caja de cambios a
NEUTRAL (PUNTO MUERTO) pero
no aumente la velocidad de ralentí del
motor.
 Conducción por carretera
Reduzca la velocidad.
 Aire acondicionado
Apáguelo temporalmente.

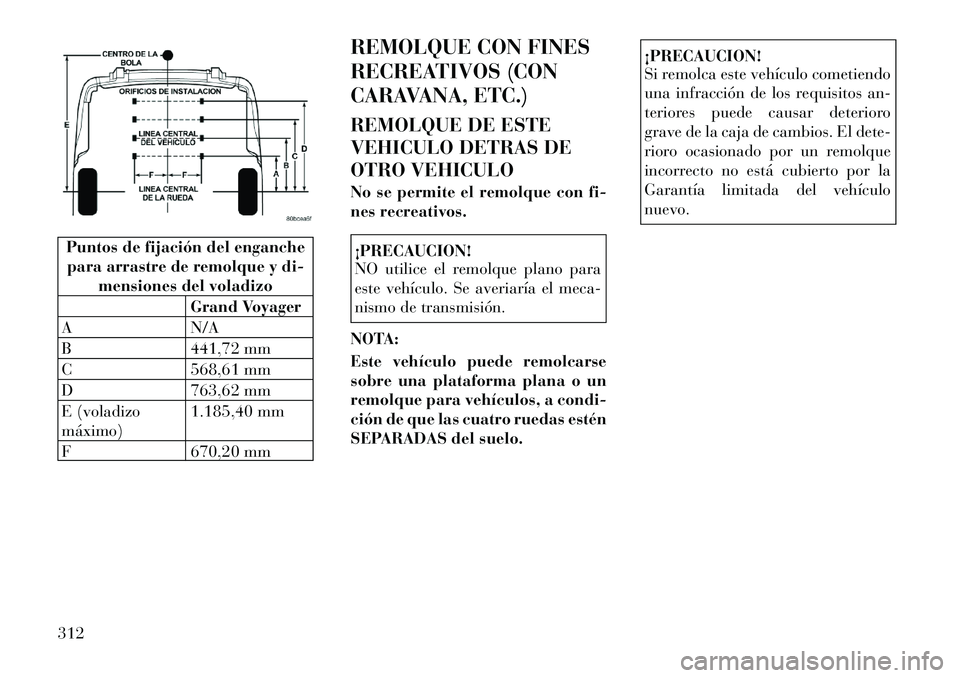

Puntos de fijación del enganche
del remolque
Para arrastrar un remolque con segu-
ridad y eficiencia su vehículo reque-
rirá un equipamiento extra. El engan-
che del remolque deberá fijarse al
vehículo empleando los puntos de fi-
jación provistos en el bastidor del ve-
hículo. Consulte la tabla siguiente
para determinar los puntos de engan-
che adecuados. Otros equipamientos,
tales como control de balanceo y equi-
pamiento de frenado del remolque, un
equilibrador (nivelación) de remol-
que y espejos de perfil bajo, también
pueden ser necesarios o altamente re-comendables.
311

Puntos de fijación del enganchepara arrastre de remolque y di-
mensiones del voladizo
Grand Voyager
A N/A
B 441,72 mm
C 568,61 mm
D 763,62 mm
E (voladizo máximo) 1.185,40 mm
F 670,20 mm REMOLQUE CON FINES
RECREATIVOS (CON
CARAVANA, ETC.)
REMOLQUE DE ESTE
VEHICULO DETRAS DE
OTRO VEHICULO
No se permite el remolque con fi-
nes recreativos.
¡PRECAUCION!
NO utilice el remolque plano para
este vehículo. Se averiaría el meca-
nismo de transmisión.
NOTA:
Este vehículo puede remolcarse
sobre una plataforma plana o un
remolque para vehículos, a condi-
ción de que las cuatro ruedas estén
SEPARADAS del suelo.
¡PRECAUCION!
Si remolca este vehículo cometiendo
una infracción de los requisitos an-
teriores puede causar deterioro
grave de la caja de cambios. El dete-
rioro ocasionado por un remolque
incorrecto no está cubierto por la
Garantía limitada del vehículonuevo.
312

6
COMO ACTUAR EN EMERGENCIAS
 DESTELLADORES DE ADVERTENCIA DE EMERGENCIA . . . . . . . . . . . . . . . . . . . . . . . . . . 315
 SI EL MOTOR SE SOBRECALIENTA . . . . . . . . . 315
 ELEVACION CON GATO Y CAMBIO DE NEUMATICOS . . . . . . . . . . . . . . . . . . . . . . . . . . 316
 LOCALIZACION DEL GATO . . . . . . . . . . . . . . 316
 EXTRACCION DEL NEUMATICO DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . 316
 ACCESO A LA TUERCA DE ACCIONAMIENTO DEL CABRESTANTE
DEL NEUMATICO DE REPUESTO . . . . . . . . . 317
 HERRAMIENTAS DEL NEUMATICO DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . 318
 INSTRUCCIONES PARA LA EXTRACCION DE NEUMATICOS DE REPUESTO . . . . . . . . . 318
 PREPARATIVOS PARA LA ELEVACION CON GATO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 319
 INSTRUCCIONES PARA LA ELEVACION CON GATO . . . . . . . . . . . . . . . . . . . . . . . . . . . 320
 FIJACION DEL NEUMATICO DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . 323
 INSTALACION DE NEUMATICOS EN USO . . . 324
313

 PROCEDIMIENTO DE ARRANQUE CONPUENTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 325
 PREPARATIVOS PARA REALIZAR UN ARRANQUE CON PUENTE . . . . . . . . . . . . . . . 326
 PROCEDIMIENTO DE ARRANQUE CON PUENTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 327
 COMO DESATASCAR UN VEHICULO . . . . . . . . . 327
 ANULACION DE LA PALANCA DE CAMBIOS . . . 328
 REMOLQUE DE UN VEHICULO AVERIADO . . . 329  SIN LA LLAVE DE ENCENDIDO . . . . . . . . . . 331
314
