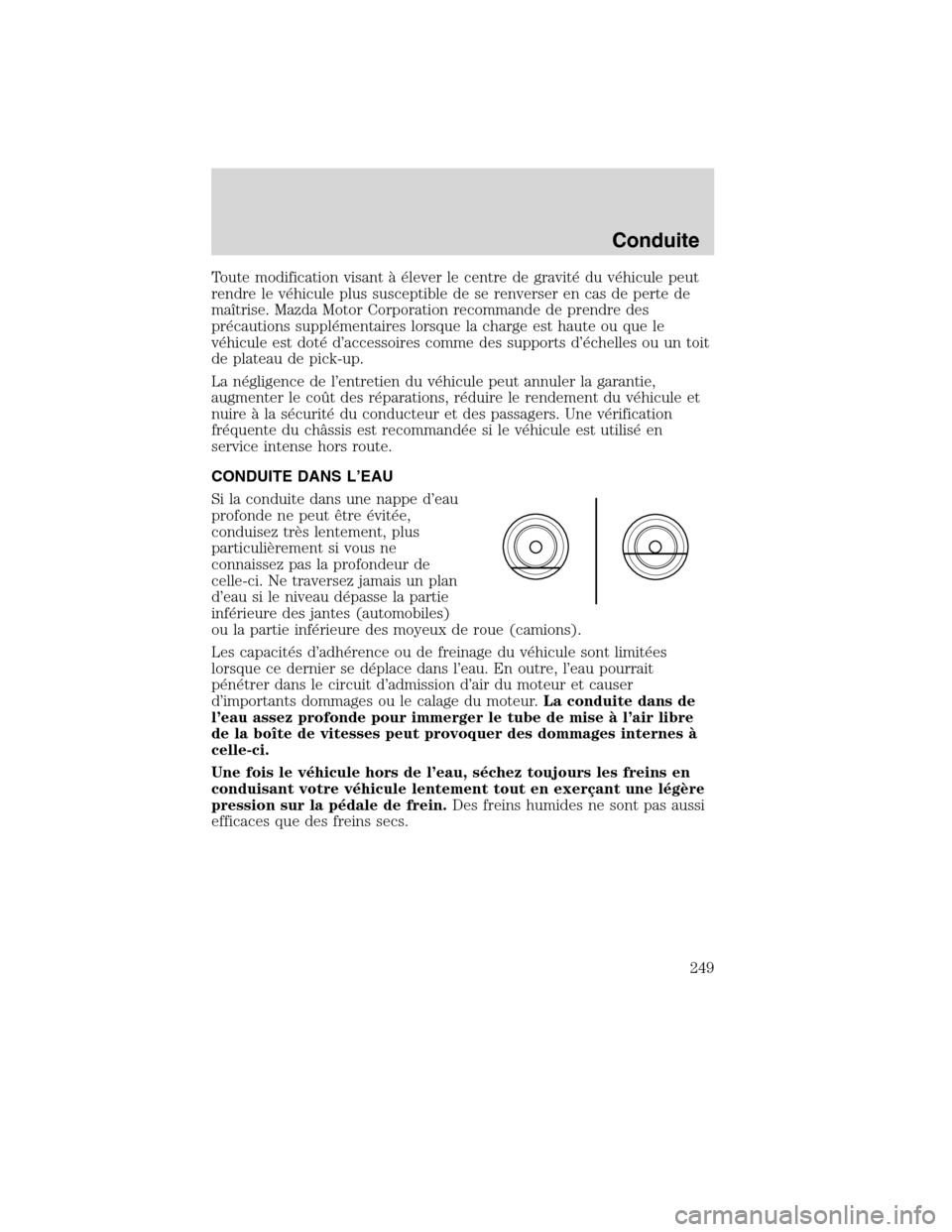

Toute modification visant à élever le centre de gravité du véhicule peut
rendre le véhicule plus susceptible de se renverser en cas de perte de
maîtrise. Mazda Motor Corporation recommande de prendre des
précautions supplémentaires lorsque la charge est haute ou que le
véhicule est doté d’accessoires comme des supports d’échelles ou un toit
de plateau de pick-up.
La négligence de l’entretien du véhicule peut annuler la garantie,
augmenter le coût des réparations, réduire le rendement du véhicule et
nuire à la sécurité du conducteur et des passagers. Une vérification
fréquente du châssis est recommandée si le véhicule est utilisé en
service intense hors route.
CONDUITE DANS L’EAU
Si la conduite dans une nappe d’eau
profonde ne peut être évitée,
conduisez très lentement, plus
particulièrement si vous ne
connaissez pas la profondeur de
celle-ci. Ne traversez jamais un plan
d’eau si le niveau dépasse la partie
inférieure des jantes (automobiles)
ou la partie inférieure des moyeux de roue (camions).
Les capacités d’adhérence ou de freinage du véhicule sont limitées
lorsque ce dernier se déplace dans l’eau. En outre, l’eau pourrait
pénétrer dans le circuit d’admission d’air du moteur et causer
d’importants dommages ou le calage du moteur.La conduite dans de
l’eau assez profonde pour immerger le tube de mise à l’air libre
de la boîte de vitesses peut provoquer des dommages internes à
celle-ci.
Une fois le véhicule hors de l’eau, séchez toujours les freins en
conduisant votre véhicule lentement tout en exerçant une légère
pression sur la pédale de frein.Des freins humides ne sont pas aussi
efficaces que des freins secs.
Conduite
249
2010 Tribute(j14)
Owners Guide, 1st Printing
Canadian_French(fr_can)

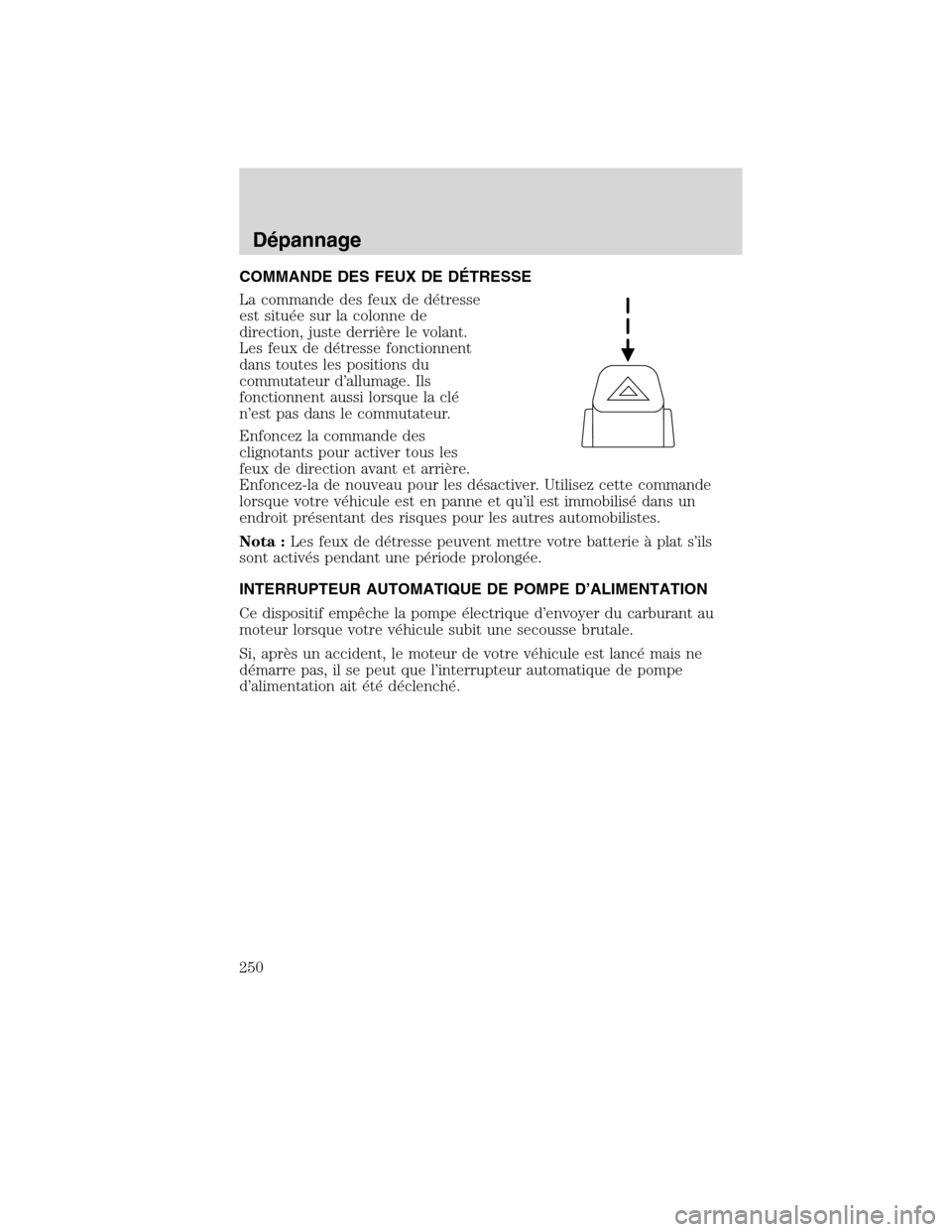

COMMANDE DES FEUX DE DÉTRESSE
La commande des feux de détresse
est située sur la colonne de
direction, juste derrière le volant.
Les feux de détresse fonctionnent
dans toutes les positions du
commutateur d’allumage. Ils
fonctionnent aussi lorsque la clé
n’est pas dans le commutateur.
Enfoncez la commande des
clignotants pour activer tous les
feux de direction avant et arrière.
Enfoncez-la de nouveau pour les désactiver. Utilisez cette commande
lorsque votre véhicule est en panne et qu’il est immobilisé dans un
endroit présentant des risques pour les autres automobilistes.
Nota :Les feux de détresse peuvent mettre votre batterie à plat s’ils
sont activés pendant une période prolongée.
INTERRUPTEUR AUTOMATIQUE DE POMPE D’ALIMENTATION
Ce dispositif empêche la pompe électrique d’envoyer du carburant au
moteur lorsque votre véhicule subit une secousse brutale.
Si, après un accident, le moteur de votre véhicule est lancé mais ne
démarre pas, il se peut que l’interrupteur automatique de pompe
d’alimentation ait été déclenché.
Dépannage
250
2010 Tribute(j14)
Owners Guide, 1st Printing
Canadian_French(fr_can)

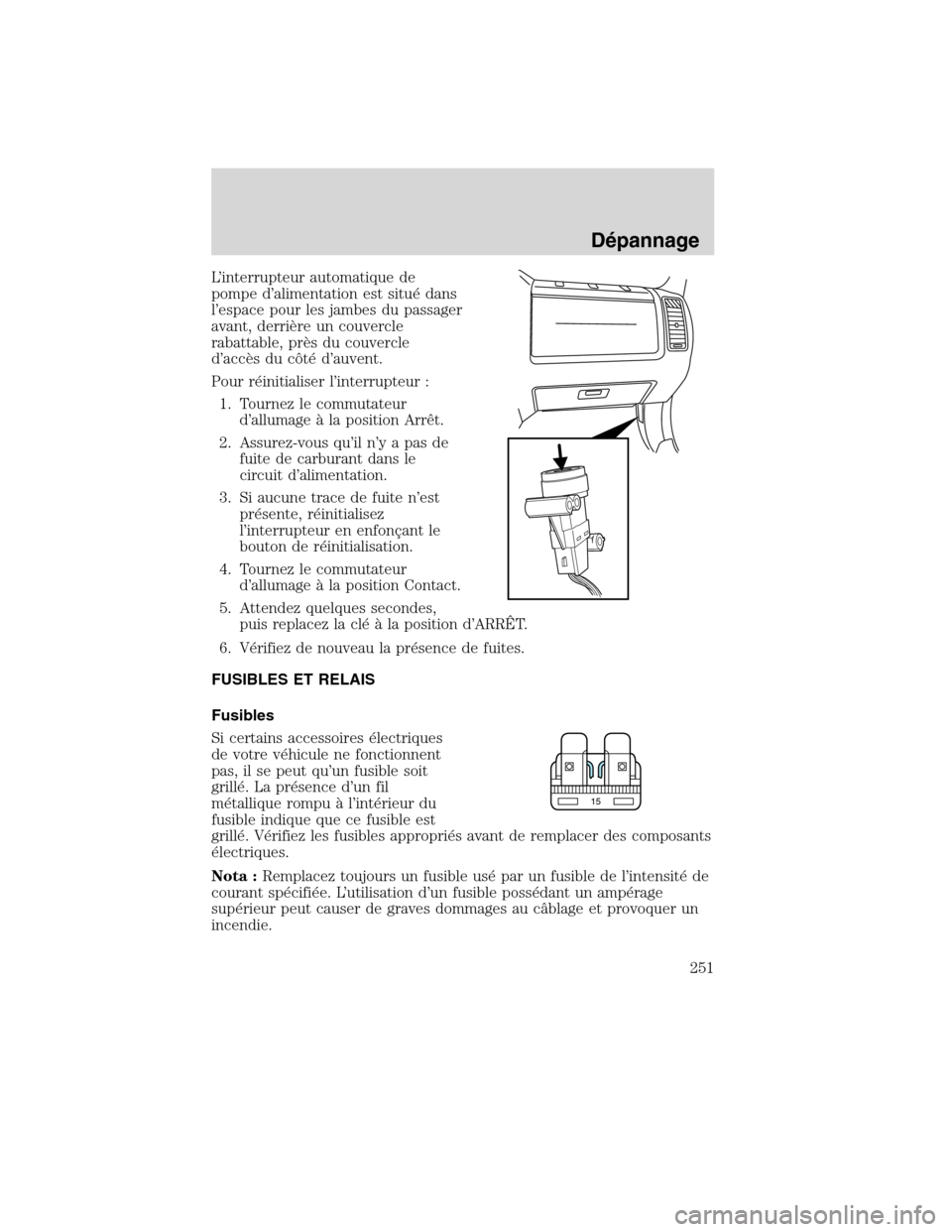

L’interrupteur automatique de
pompe d’alimentation est situé dans
l’espace pour les jambes du passager
avant, derrière un couvercle
rabattable, près du couvercle
d’accès du côté d’auvent.
Pour réinitialiser l’interrupteur :
1. Tournez le commutateur
d’allumage à la position Arrêt.
2. Assurez-vous qu’il n’y a pas de
fuite de carburant dans le
circuit d’alimentation.
3. Si aucune trace de fuite n’est
présente, réinitialisez
l’interrupteur en enfonçant le
bouton de réinitialisation.
4. Tournez le commutateur
d’allumage à la position Contact.
5. Attendez quelques secondes,
puis replacez la clé à la position d’ARRÊT.
6. Vérifiez de nouveau la présence de fuites.
FUSIBLES ET RELAIS
Fusibles
Si certains accessoires électriques
de votre véhicule ne fonctionnent
pas, il se peut qu’un fusible soit
grillé. La présence d’un fil
métallique rompu à l’intérieur du
fusible indique que ce fusible est
grillé. Vérifiez les fusibles appropriés avant de remplacer des composants
électriques.
Nota :Remplacez toujours un fusible usé par un fusible de l’intensité de
courant spécifiée. L’utilisation d’un fusible possédant un ampérage
supérieur peut causer de graves dommages au câblage et provoquer un
incendie.
15
Dépannage
251
2010 Tribute(j14)
Owners Guide, 1st Printing
Canadian_French(fr_can)

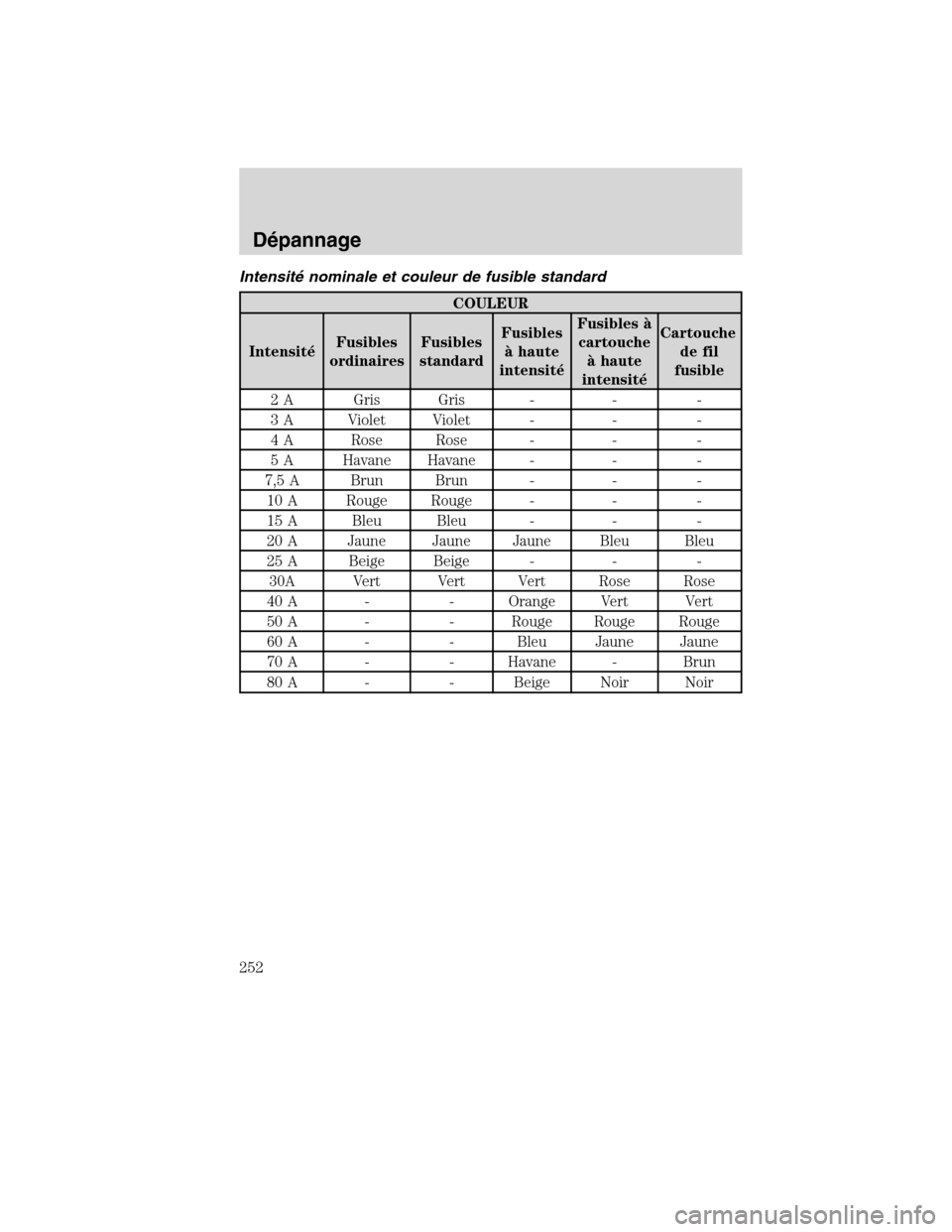

Intensité nominale et couleur de fusible standard
COULEUR
IntensitéFusibles
ordinairesFusibles
standardFusibles
à haute
intensitéFusibles à
cartouche
à haute
intensitéCartouche
de fil
fusible
2 A Gris Gris - - -
3 A Violet Violet - - -
4 A Rose Rose - - -
5 A Havane Havane - - -
7,5 A Brun Brun - - -
10 A Rouge Rouge - - -
15 A Bleu Bleu - - -
20 A Jaune Jaune Jaune Bleu Bleu
25 A Beige Beige - - -
30A Vert Vert Vert Rose Rose
40 A - - Orange Vert Vert
50 A - - Rouge Rouge Rouge
60 A - - Bleu Jaune Jaune
70 A - - Havane - Brun
80 A - - Beige Noir Noir
Dépannage
252
2010 Tribute(j14)
Owners Guide, 1st Printing
Canadian_French(fr_can)

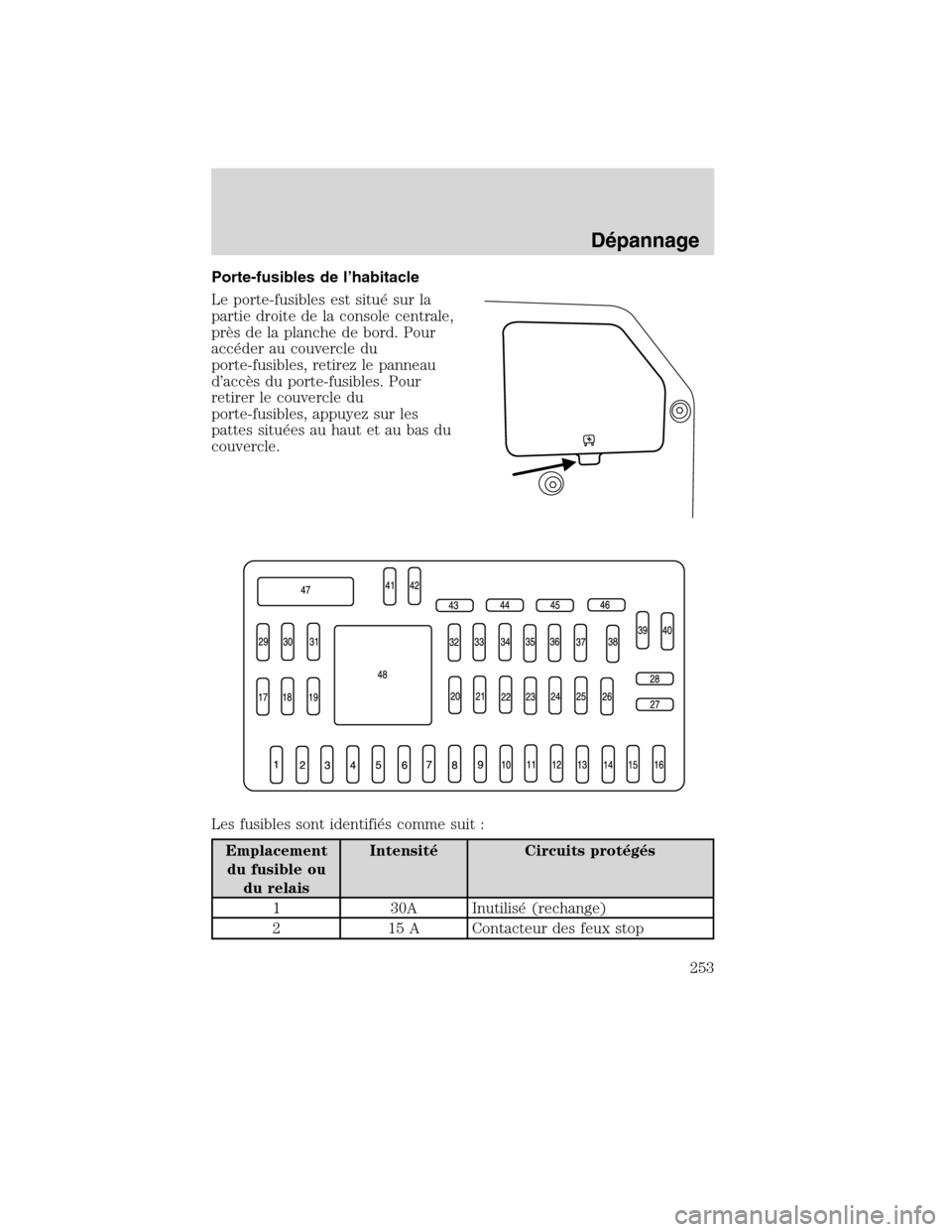

Porte-fusibles de l’habitacle
Le porte-fusibles est situé sur la
partie droite de la console centrale,
près de la planche de bord. Pour
accéder au couvercle du
porte-fusibles, retirez le panneau
d’accès du porte-fusibles. Pour
retirer le couvercle du
porte-fusibles, appuyez sur les
pattes situées au haut et au bas du
couvercle.
Les fusibles sont identifiés comme suit :
Emplacement
du fusible ou
du relaisIntensité Circuits protégés
1 30A Inutilisé (rechange)
2 15 A Contacteur des feux stop
Dépannage
253
2010 Tribute(j14)
Owners Guide, 1st Printing
Canadian_French(fr_can)

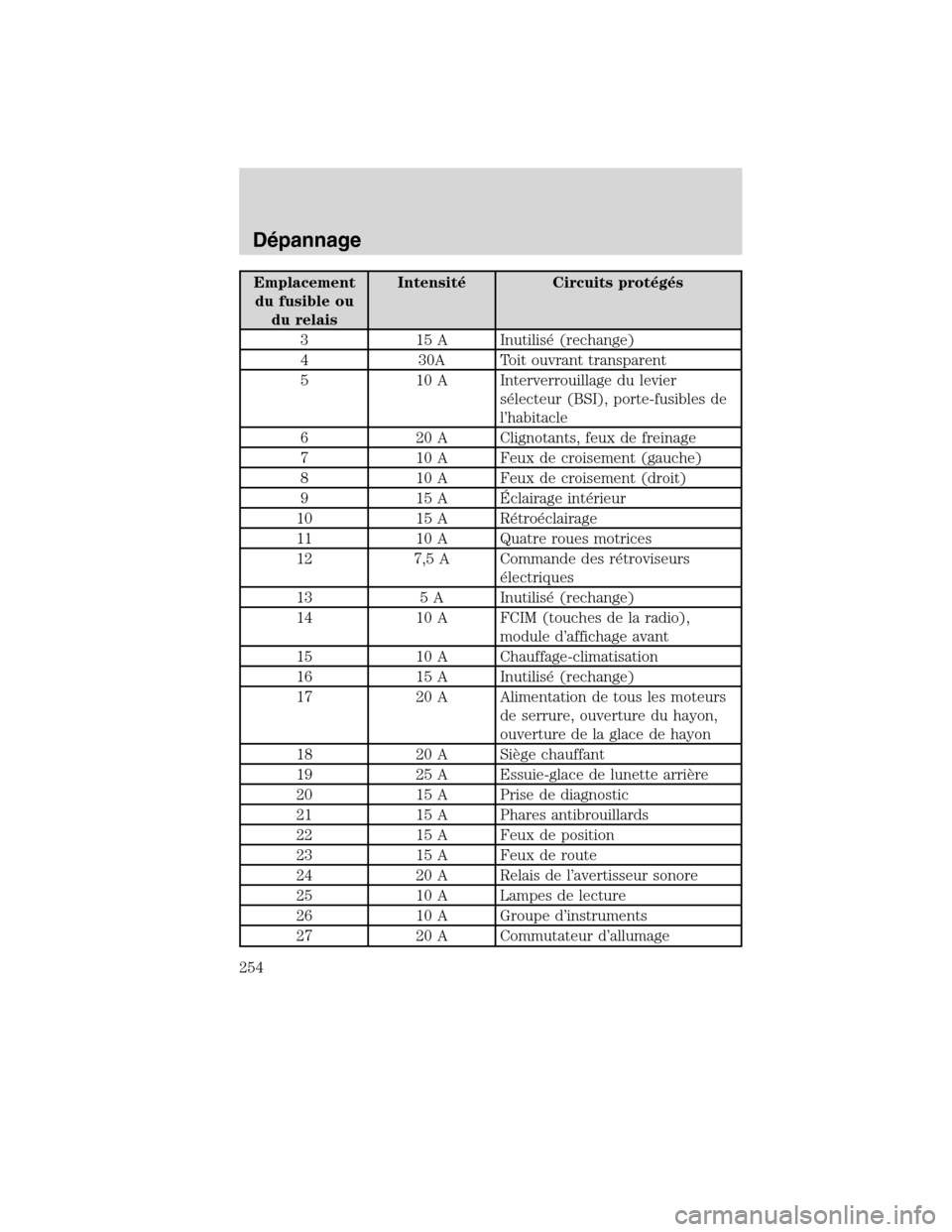

Emplacement
du fusible ou
du relaisIntensité Circuits protégés
3 15 A Inutilisé (rechange)
4 30A Toit ouvrant transparent
5 10 A Interverrouillage du levier
sélecteur (BSI), porte-fusibles de
l’habitacle
6 20 A Clignotants, feux de freinage
7 10 A Feux de croisement (gauche)
8 10 A Feux de croisement (droit)
9 15 A Éclairage intérieur
10 15 A Rétroéclairage
11 10 A Quatre roues motrices
12 7,5 A Commande des rétroviseurs
électriques
13 5 A Inutilisé (rechange)
14 10 A FCIM (touches de la radio),
module d’affichage avant
15 10 A Chauffage-climatisation
16 15 A Inutilisé (rechange)
17 20 A Alimentation de tous les moteurs
de serrure, ouverture du hayon,
ouverture de la glace de hayon
18 20 A Siège chauffant
19 25 A Essuie-glace de lunette arrière
20 15 A Prise de diagnostic
21 15 A Phares antibrouillards
22 15 A Feux de position
23 15 A Feux de route
24 20 A Relais de l’avertisseur sonore
25 10 A Lampes de lecture
26 10 A Groupe d’instruments
27 20 A Commutateur d’allumage
Dépannage
254
2010 Tribute(j14)
Owners Guide, 1st Printing
Canadian_French(fr_can)

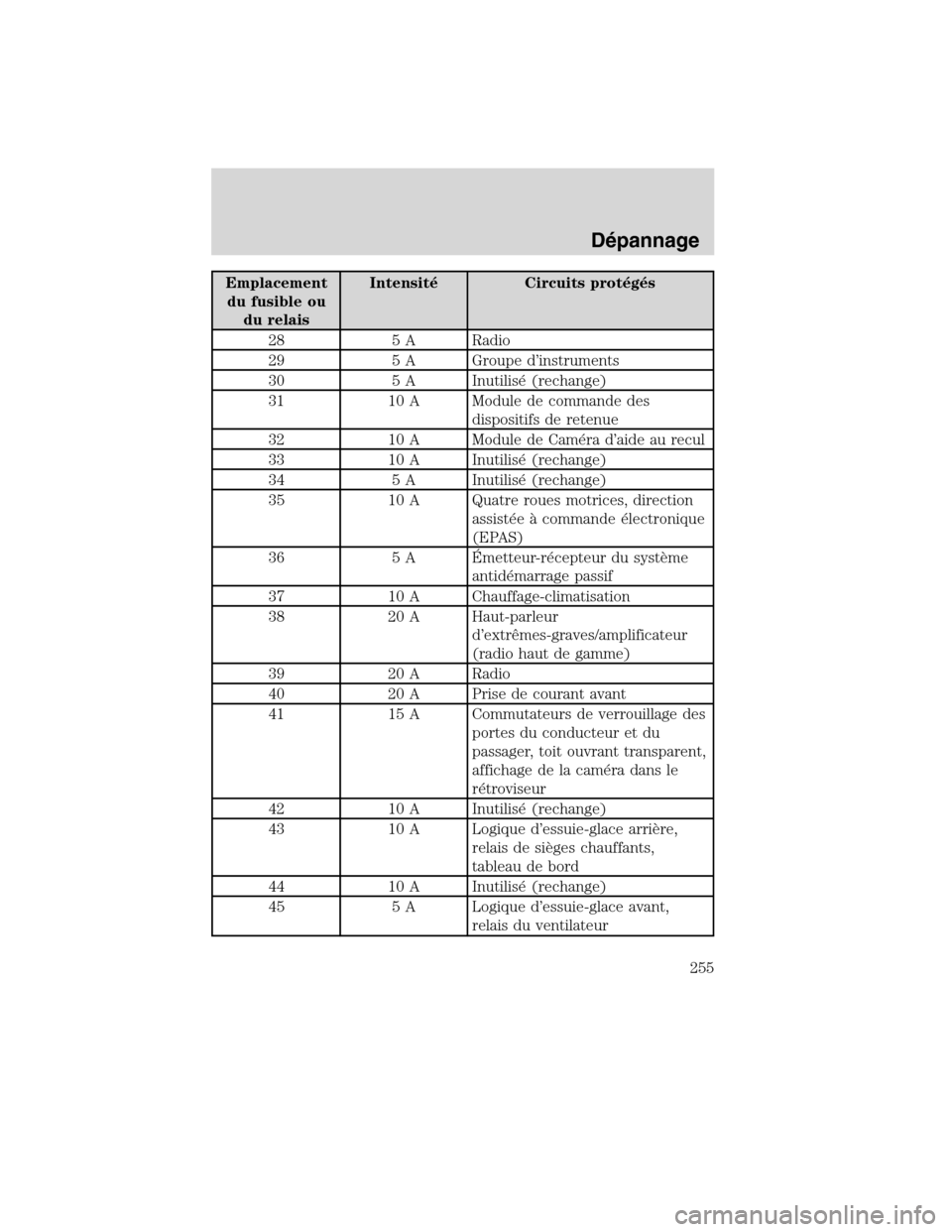

Emplacement
du fusible ou
du relaisIntensité Circuits protégés
28 5 A Radio
29 5 A Groupe d’instruments
30 5 A Inutilisé (rechange)
31 10 A Module de commande des
dispositifs de retenue
32 10 A Module de Caméra d’aide au recul
33 10 A Inutilisé (rechange)
34 5 A Inutilisé (rechange)
35 10 A Quatre roues motrices, direction
assistée à commande électronique
(EPAS)
36 5 A Émetteur-récepteur du système
antidémarrage passif
37 10 A Chauffage-climatisation
38 20 A Haut-parleur
d’extrêmes-graves/amplificateur
(radio haut de gamme)
39 20 A Radio
40 20 A Prise de courant avant
41 15 A Commutateurs de verrouillage des
portes du conducteur et du
passager, toit ouvrant transparent,
affichage de la caméra dans le
rétroviseur
42 10 A Inutilisé (rechange)
43 10 A Logique d’essuie-glace arrière,
relais de sièges chauffants,
tableau de bord
44 10 A Inutilisé (rechange)
45 5 A Logique d’essuie-glace avant,
relais du ventilateur
Dépannage
255
2010 Tribute(j14)
Owners Guide, 1st Printing
Canadian_French(fr_can)

Emplacement
du fusible ou
du relaisIntensité Circuits protégés
46 7,5 A Capteur de poids de l’occupant,
témoin de neutralisation du sac
gonflable du passager
47 Disjoncteur 30 A Glaces à commande électrique
48 - Relais d’alimentation prolongée
des accessoires
Boîtier de distribution électrique
Le boîtier de distribution électrique
est situé dans le compartiment
moteur. Le boîtier de distribution
électrique contient des fusibles
haute intensité qui protègent les
principaux circuits électriques de
votre véhicule contre les surcharges.
AVERTISSEMENT :Débranchez toujours la batterie avant de
faire l’entretien des fusibles haute intensité.
AVERTISSEMENT :Afin de réduire les risques de chocs
électriques, remettez toujours le couvercle du boîtier de
distribution électrique en place avant de rebrancher la batterie ou de
remplir les réservoirs de liquide.
Si la batterie a été débranchée et rebranchée, consultez la section
Batteriedu chapitreEntretien et caractéristiques.
