2023 TOYOTA COROLLA CROSS Betriebsanleitungen (in German)

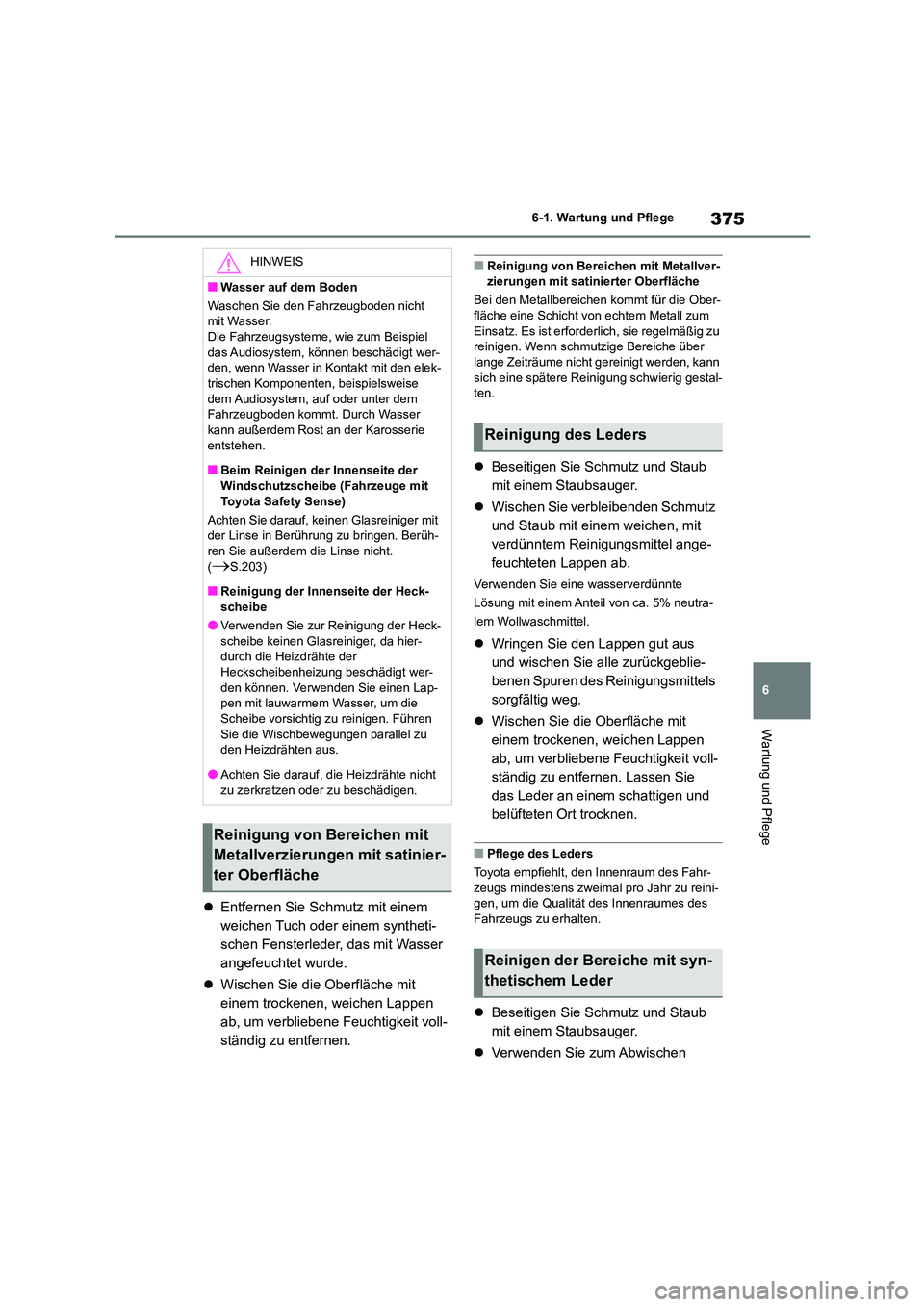

375
6
6-1. Wartung und Pflege
Wartung und Pflege
 Entfernen Sie Schmutz mit einem
weichen Tuch oder einem syntheti-
schen Fensterleder, das mit Wasser
angefeuchtet wurde.
 Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen.
■Reinigung von Bereichen mit Metallver- zierungen mit satinierter Oberfläche
Bei den Metallbereichen kommt für die Ober-
fläche eine Schicht von echtem Metall zum
Einsatz. Es ist erforder lich, sie regelmäßig zu reinigen. Wenn schmutzige Bereiche über
lange Zeiträume nicht gereinigt werden, kann
sich eine spätere Reinigung schwierig gestal- ten.
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
 Wischen Sie verbleibenden Schmutz
und Staub mit einem weichen, mit
verdünntem Reinigungsmittel ange-
feuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte
Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
 Wringen Sie den Lappen gut aus
und wischen Sie alle zurückgeblie-
benen Spuren des Reinigungsmittels
sorgfältig weg.
 Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen. Lassen Sie
das Leder an einem schattigen und
belüfteten Ort trocknen.
■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahr-
zeugs mindestens zweimal pro Jahr zu reini-
gen, um die Qualität des Innenraumes des Fahrzeugs zu erhalten.
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
 Verwenden Sie zum Abwischen
HINWEIS
■Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht
mit Wasser.
Die Fahrzeugsysteme, wie zum Beispiel das Audiosystem, können beschädigt wer-
den, wenn Wasser in Kontakt mit den elek-
trischen Komponenten, beispielsweise dem Audiosystem, auf oder unter dem
Fahrzeugboden kommt. Durch Wasser
kann außerdem Rost an der Karosserie entstehen.
■Beim Reinigen der Innenseite der
Windschutzscheibe (Fahrzeuge mit Toyota Safety Sense)
Achten Sie darauf, keinen Glasreiniger mit
der Linse in Berührung zu bringen. Berüh-
ren Sie außerdem die Linse nicht. (S.203)
■Reinigung der Innenseite der Heck-
scheibe
●Verwenden Sie zur Reinigung der Heck- scheibe keinen Glasreiniger, da hier-
durch die Heizdrähte der
Heckscheibenheizung beschädigt wer- den können. Verwenden Sie einen Lap-
pen mit lauwarmem Wasser, um die
Scheibe vorsichtig zu reinigen. Führen
Sie die Wischbewegungen parallel zu den Heizdrähten aus.
●Achten Sie darauf, die Heizdrähte nicht
zu zerkratzen oder zu beschädigen.
Reinigung von Bereichen mit
Metallverzierungen mit satinier-
ter Oberfläche
Reinigung des Leders
Reinigen der Bereiche mit syn-
thetischem Leder

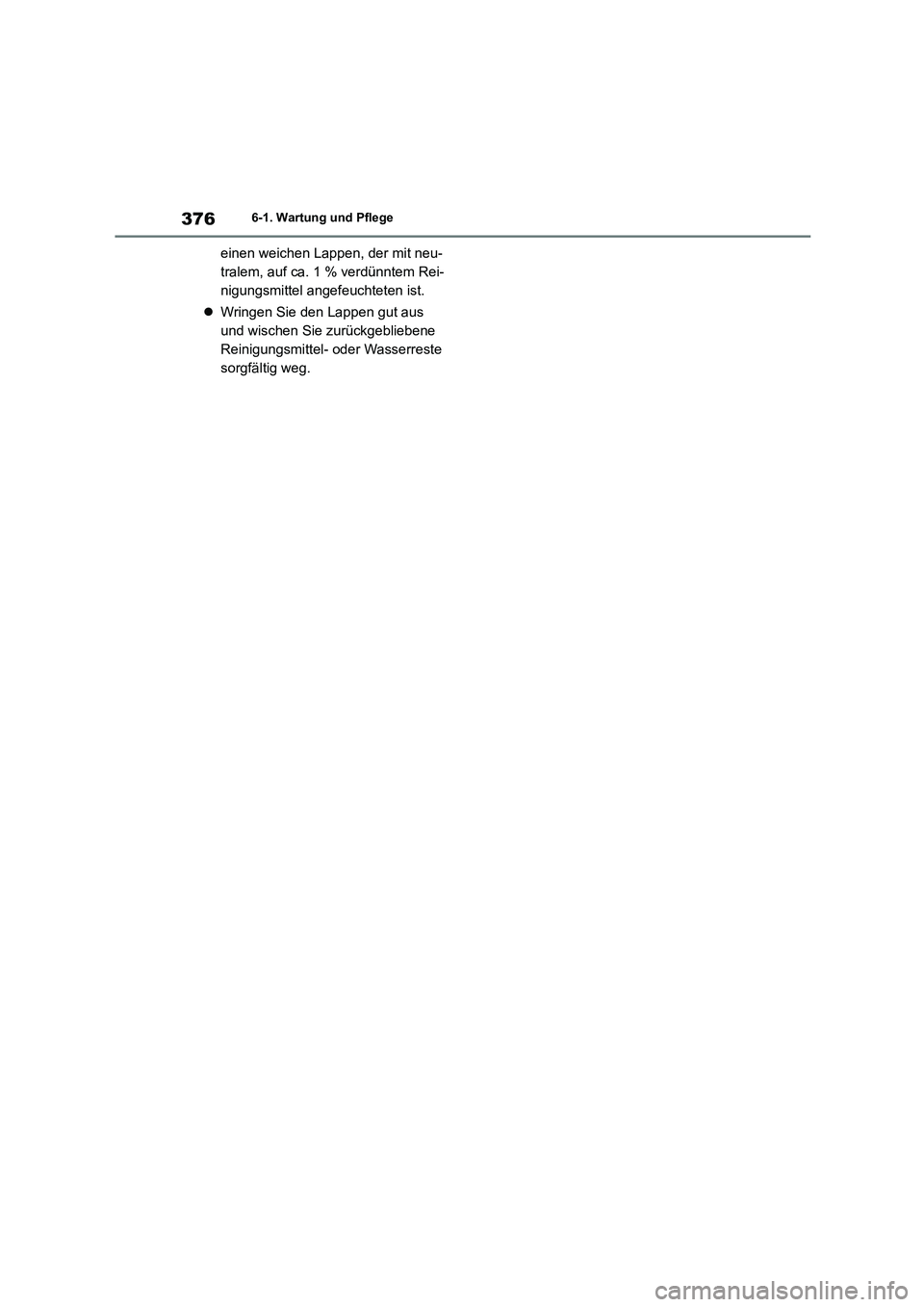

3766-1. Wartung und Pflege
einen weichen Lappen, der mit neu-
tralem, auf ca. 1 % verdünntem Rei-
nigungsmittel angefeuchteten ist.
 Wringen Sie den Lappen gut aus
und wischen Sie zurückgebliebene
Reinigungsmittel- oder Wasserreste
sorgfältig weg.

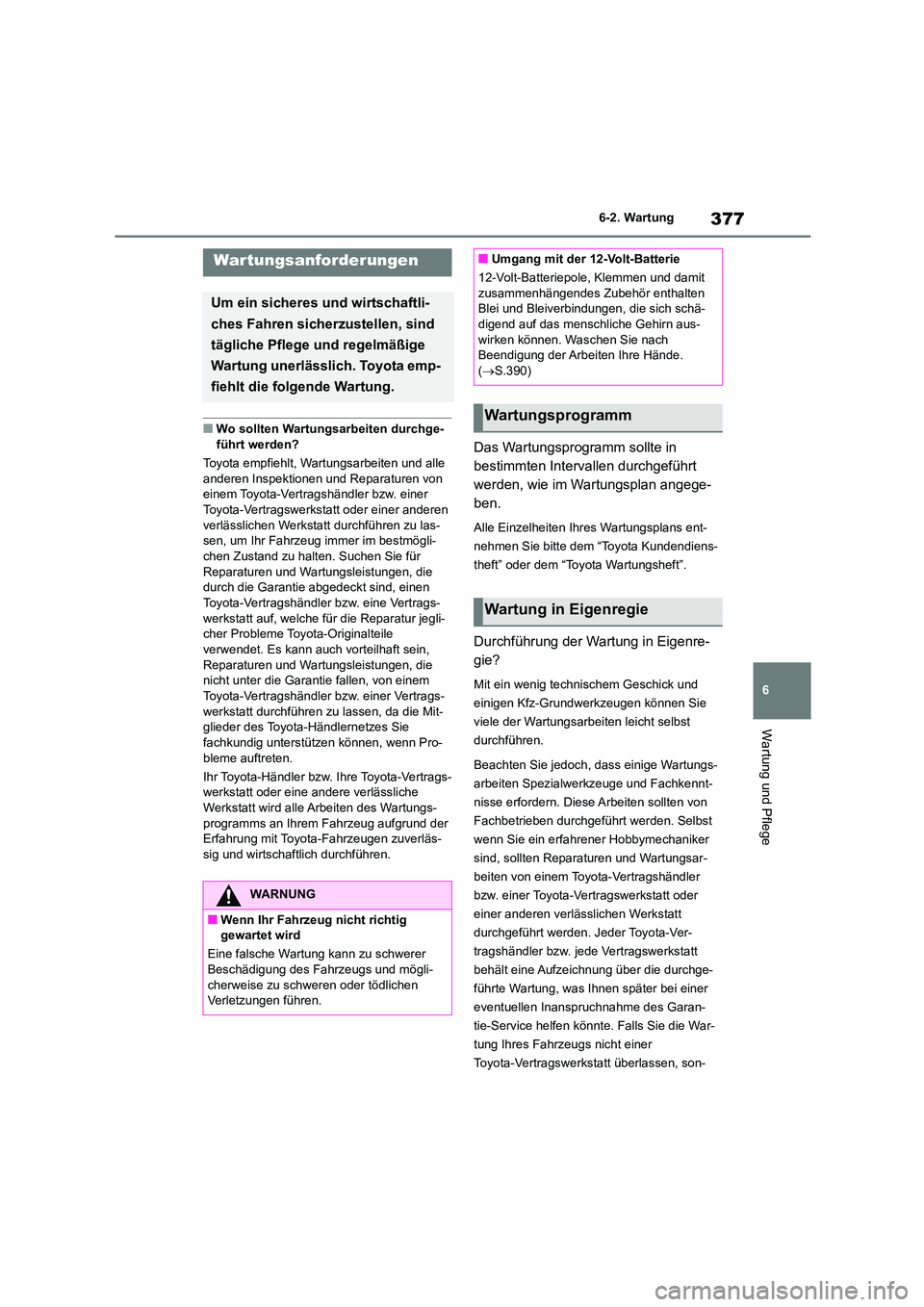

377
6
6-2. Wartung
Wartung und Pflege
6-2.Wartung
■Wo sollten Wartungsarbeiten durchge- führt werden?
Toyota empfiehlt, Wartungsarbeiten und alle
anderen Inspektionen und Reparaturen von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt durchführen zu las-
sen, um Ihr Fahrzeug immer im bestmögli- chen Zustand zu halten. Suchen Sie für
Reparaturen und Wartungsleistungen, die
durch die Garantie abgedeckt sind, einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt auf, welche für die Reparatur jegli-
cher Probleme Toyota-Originalteile verwendet. Es kann auch vorteilhaft sein,
Reparaturen und Wartungsleistungen, die
nicht unter die Garantie fallen, von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt durchführen zu lassen, da die Mit-
glieder des Toyota-Händlernetzes Sie fachkundig unterstützen können, wenn Pro-
bleme auftreten.
Ihr Toyota-Händler bzw. Ihre Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt wird alle Arbeiten des Wartungs-
programms an Ihrem Fahrzeug aufgrund der
Erfahrung mit Toyota-Fahrzeugen zuverläs- sig und wirtschaftlich durchführen.
Das Wartungsprogramm sollte in
bestimmten Intervallen durchgeführt
werden, wie im Wartungsplan angege-
ben.
Alle Einzelheiten Ihres Wartungsplans ent-
nehmen Sie bitte dem “Toyota Kundendiens-
theft” oder dem “Toyota Wartungsheft”.
Durchführung der Wartung in Eigenre-
gie?
Mit ein wenig techni schem Geschick und
einigen Kfz-Grundwerkzeugen können Sie
viele der Wartungsarbeiten leicht selbst
durchführen.
Beachten Sie jedoch, dass einige Wartungs-
arbeiten Spezialwerkzeuge und Fachkennt-
nisse erfordern. Diese Arbeiten sollten von
Fachbetrieben durchgeführt werden. Selbst
wenn Sie ein erfahrener Hobbymechaniker
sind, sollten Reparaturen und Wartungsar-
beiten von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
durchgeführt werden. Jeder Toyota-Ver-
tragshändler bzw. jede Vertragswerkstatt
behält eine Aufzeichnung über die durchge-
führte Wartung, was Ihnen später bei einer
eventuellen Inanspruchnahme des Garan-
tie-Service helfen könn te. Falls Sie die War-
tung Ihres Fahrzeugs nicht einer
Toyota-Vertragswerkstatt überlassen, son-
War tungsanforderungen
Um ein sicheres und wirtschaftli-
ches Fahren sicherzustellen, sind
tägliche Pflege und regelmäßige
Wartung unerlässlich. Toyota emp-
fiehlt die folgende Wartung.
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig
gewartet wird
Eine falsche Wartung kann zu schwerer
Beschädigung des Fahrzeugs und mögli- cherweise zu schweren oder tödlichen
Verletzungen führen.
■Umgang mit der 12-Volt-Batterie
12-Volt-Batteriepole, Klemmen und damit
zusammenhängendes Zubehör enthalten
Blei und Bleiverbindungen, die sich schä- digend auf das menschliche Gehirn aus-
wirken können. Waschen Sie nach
Beendigung der Arbeiten Ihre Hände. ( S.390)
Wartungsprogramm
Wartung in Eigenregie

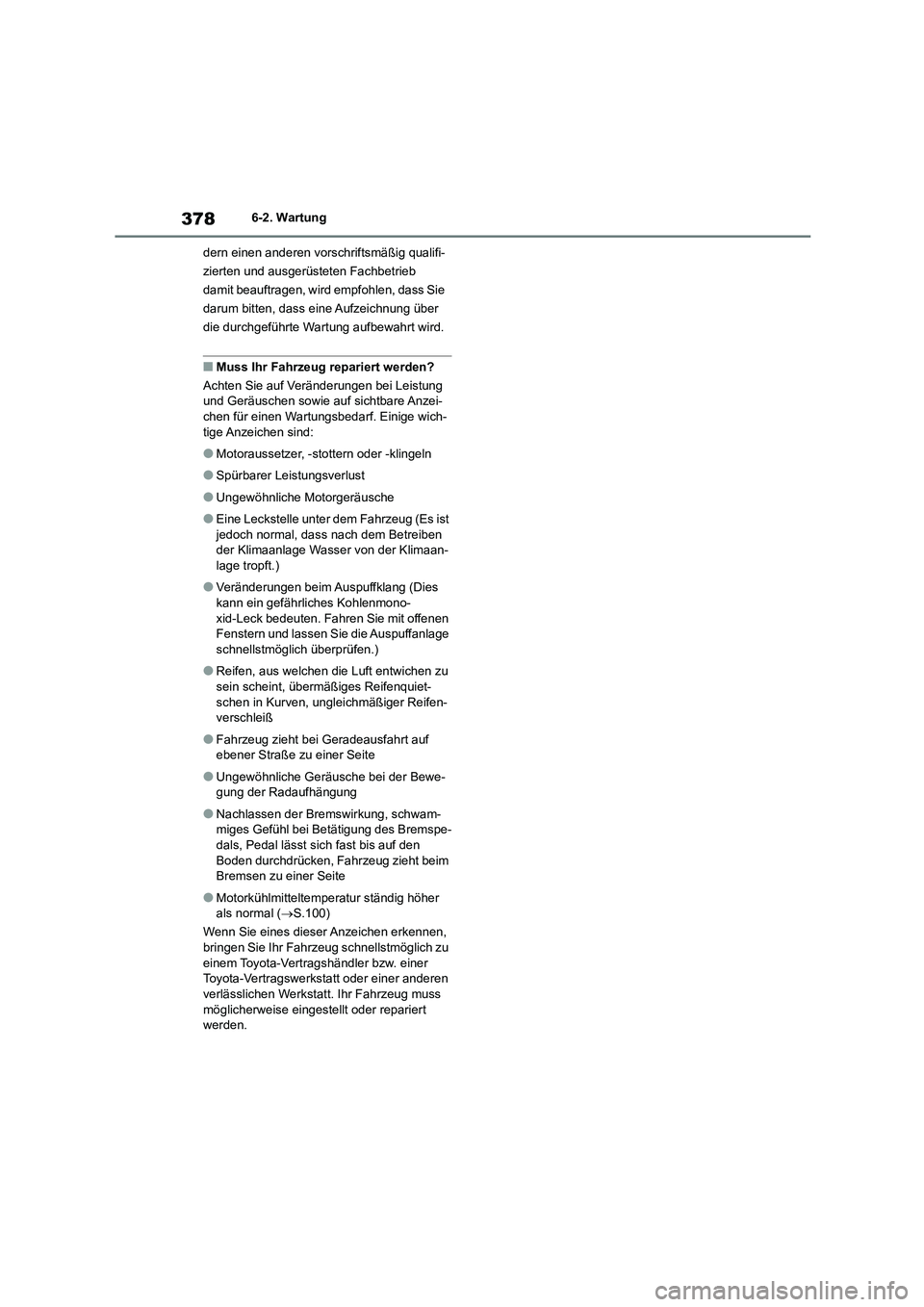

3786-2. Wartung
dern einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb
damit beauftragen, wird empfohlen, dass Sie
darum bitten, dass eine Aufzeichnung über
die durchgeführte Wartung aufbewahrt wird.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung
und Geräuschen sowie auf sichtbare Anzei- chen für einen Wartungsbedarf. Einige wich-
tige Anzeichen sind:
●Motoraussetzer, -stottern oder -klingeln
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Es ist
jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaan- lage tropft.)
●Veränderungen beim Auspuffklang (Dies kann ein gefährliches Kohlenmono-
xid-Leck bedeuten. Fahren Sie mit offenen
Fenstern und lassen Sie die Auspuffanlage schnellstmöglich überprüfen.)
●Reifen, aus welchen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifen-
verschleiß
●Fahrzeug zieht bei Geradeausfahrt auf
ebener Straße zu einer Seite
●Ungewöhnliche Geräusche bei der Bewe-
gung der Radaufhängung
●Nachlassen der Bremswirkung, schwam-
miges Gefühl bei Betätigung des Bremspe- dals, Pedal lässt sich fast bis auf den
Boden durchdrücken, Fahrzeug zieht beim
Bremsen zu einer Seite
●Motorkühlmitteltemperatur ständig höher
als normal ( S.100)
Wenn Sie eines dieser Anzeichen erkennen, bringen Sie Ihr Fahrzeug schnellstmöglich zu
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werksta tt. Ihr Fahrzeug muss
möglicherweise einges tellt oder repariert
werden.

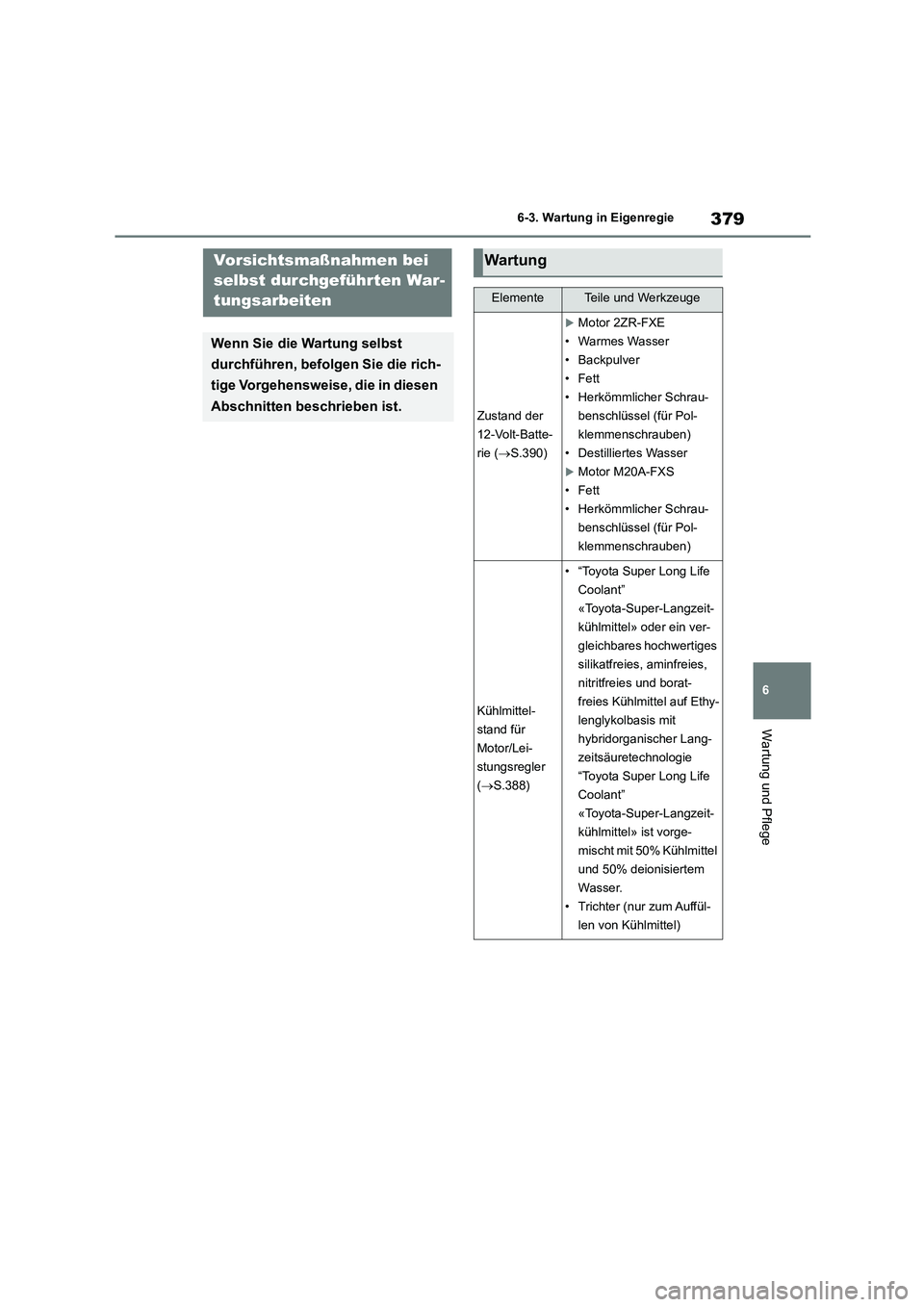

379
6
6-3. Wartung in Eigenregie
Wartung und Pflege
6-3.Wartung in EigenregieVorsichtsmaßnahmen bei
selbst durchgeführten War-
tungsarbeiten
Wenn Sie die Wartung selbst
durchführen, befolgen Sie die rich-
tige Vorgehensweise, die in diesen
Abschnitten beschrieben ist.
Wartung
ElementeTeile und Werkzeuge
Zustand der
12-Volt-Batte-
rie ( S.390)
Motor 2ZR-FXE
•Warmes Wasser
• Backpulver
•Fett
• Herkömmlicher Schrau-
benschlüssel (für Pol-
klemmenschrauben)
• Destilliertes Wasser
Motor M20A-FXS
•Fett
• Herkömmlicher Schrau-
benschlüssel (für Pol-
klemmenschrauben)
Kühlmittel-
stand für
Motor/Lei-
stungsregler
( S.388)
• “Toyota Super Long Life
Coolant”
«Toyota-Super-Langzeit-
kühlmittel» oder ein ver-
gleichbares hochwertiges
silikatfreies, aminfreies,
nitritfreies und borat-
freies Kühlmittel auf Ethy-
lenglykolbasis mit
hybridorganischer Lang-
zeitsäuretechnologie
“Toyota Super Long Life
Coolant”
«Toyota-Super-Langzeit-
kühlmittel» ist vorge-
mischt mit 50% Kühlmittel
und 50% deionisiertem
Wasser.
• Trichter (nur zum Auffül-
len von Kühlmittel)

3806-3. Wartung in Eigenregie
Motorölstand
( S.385)
• “Toyota Genuine Motor
Oil” «Original
Toyota-Motoröl» oder ein
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffül-
len von Motoröl)
Sicherungen
( S.419)
• Sicherung mit gleicher
Amperezahl wie bei der
Originalsicherung
Lufteinlassöff-
nung der
Hybridbatterie
(Traktionsbat-
terie)
( S.413)
• Staubsauger o. Ä.
Glühlampen
( S.422)
• Glühlampe mit gleicher
Nummer und Wattzahl
wie die Original-
glühlampe
• Schlitzschraubendreher
• Schraubenschlüssel
Kühler und
Kondensator
( S.390)

Reifendruck
( S.408)
• Reifendruckmesser
• Druckluftquelle
Waschflüssig-
keit ( S.392)
• Wasser oder Waschflüs-
sigkeit mit Frostschutz-
mittel (für Einsatz im
Winter)
• Trichter (nur zum Auffül-
len von Wasser oder
Waschflüssigkeit)
ElementeTeile und WerkzeugeWARNUNG
Der Motorraum beherbergt zahlreiche
Mechanismen und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder zu elektrischer Spannung führen können. Um
tödliche oder schwere Verletzungen zu
vermeiden, beachten Sie die folgenden Vorsichtsmaßnahmen.
■Bei Arbeiten im Motorraum
●Stellen Sie sicher, dass weder “ZUBE-
HÖR” bzw. “ZÜNDUNG EIN” auf der Multi-Informationsanzeige noch die
Anzeige “READY” leuchtet.
●Halten Sie Hände, Kleidung und Werk- zeuge fern von sich drehenden Geblä-
sen.
●Berühren Sie Motor, Leistungsregler, Kühler, Auspuffkrümmer usw. nicht
direkt nach dem Fahren, da sie heiß
sein können. Öl und andere Flüssigkei- ten können ebenfalls heiß sein.
●Lassen Sie keine leicht brennbaren
Gegenstände, wie z. B. Papier oder Lappen, im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie
keine Funken und setzen Sie Kraftstoff
und 12-Volt-Batterie keinem offenen Feuer aus. Der Kraftstoff und die
12-Volt-Batteriedämpfe sind entzünd-
lich.
●Lassen Sie bei Arbeiten an der
12-Volt-Batterie besondere Vorsicht
walten. Sie enthält giftige und ätzende Schwefelsäure.
●Seien Sie vorsichtig, da die Bremsflüs-
sigkeit Ihre Hände oder Augen schädi- gen und lackierte Oberflächen
beschädigen kann. Falls Flüssigkeit auf
Ihre Hände oder in Ihre Augen gelangt, spülen Sie den betroffenen Bereich
sofort mit sauberem Wasser.
Wenn Sie noch immer Beschwerden verspüren, suchen Sie einen Arzt auf.

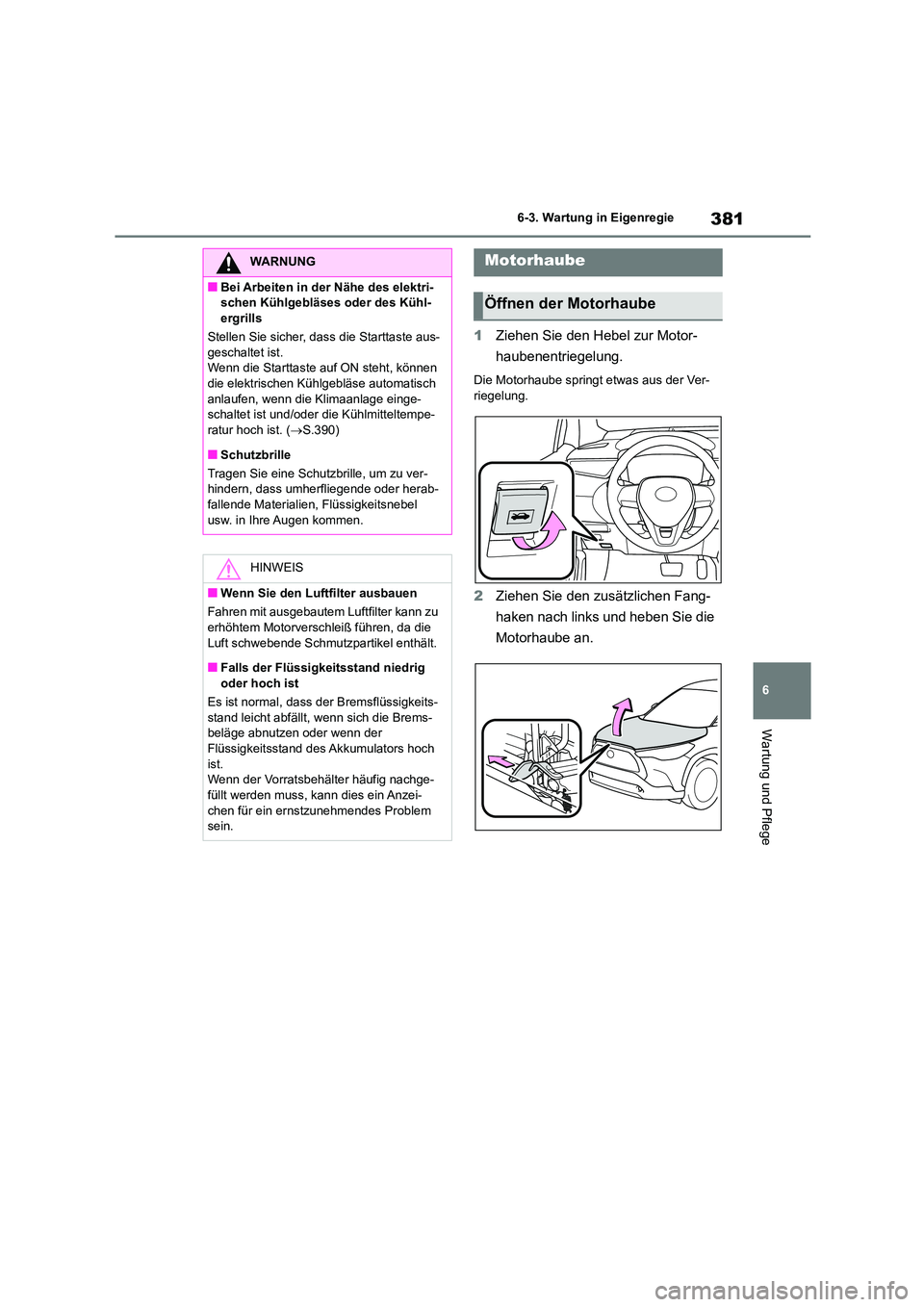

381
6
6-3. Wartung in Eigenregie
Wartung und Pflege
1 Ziehen Sie den Hebel zur Motor-
haubenentriegelung.
Die Motorhaube springt etwas aus der Ver-
riegelung.
2 Ziehen Sie den zusätzlichen Fang-
haken nach links und heben Sie die
Motorhaube an.
WARNUNG
■Bei Arbeiten in der Nähe des elektri-
schen Kühlgebläses oder des Kühl-
ergrills
Stellen Sie sicher, das s die Starttaste aus- geschaltet ist.
Wenn die Starttaste auf ON steht, können
die elektrischen Kühlgebläse automatisch anlaufen, wenn die Klimaanlage einge-
schaltet ist und/oder die Kühlmitteltempe-
ratur hoch ist. ( S.390)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu ver-
hindern, dass umherfliegende oder herab-
fallende Materialien, Flüssigkeitsnebel usw. in Ihre Augen kommen.
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■Falls der Flüssigkeitsstand niedrig oder hoch ist
Es ist normal, dass der Bremsflüssigkeits-
stand leicht abfällt, wenn sich die Brems-
beläge abnutzen oder wenn der Flüssigkeitsstand des Akkumulators hoch
ist.
Wenn der Vorratsbehälter häufig nachge- füllt werden muss, kann dies ein Anzei-
chen für ein ernstzunehmendes Problem
sein.
Motorhaube
Öffnen der Motorhaube

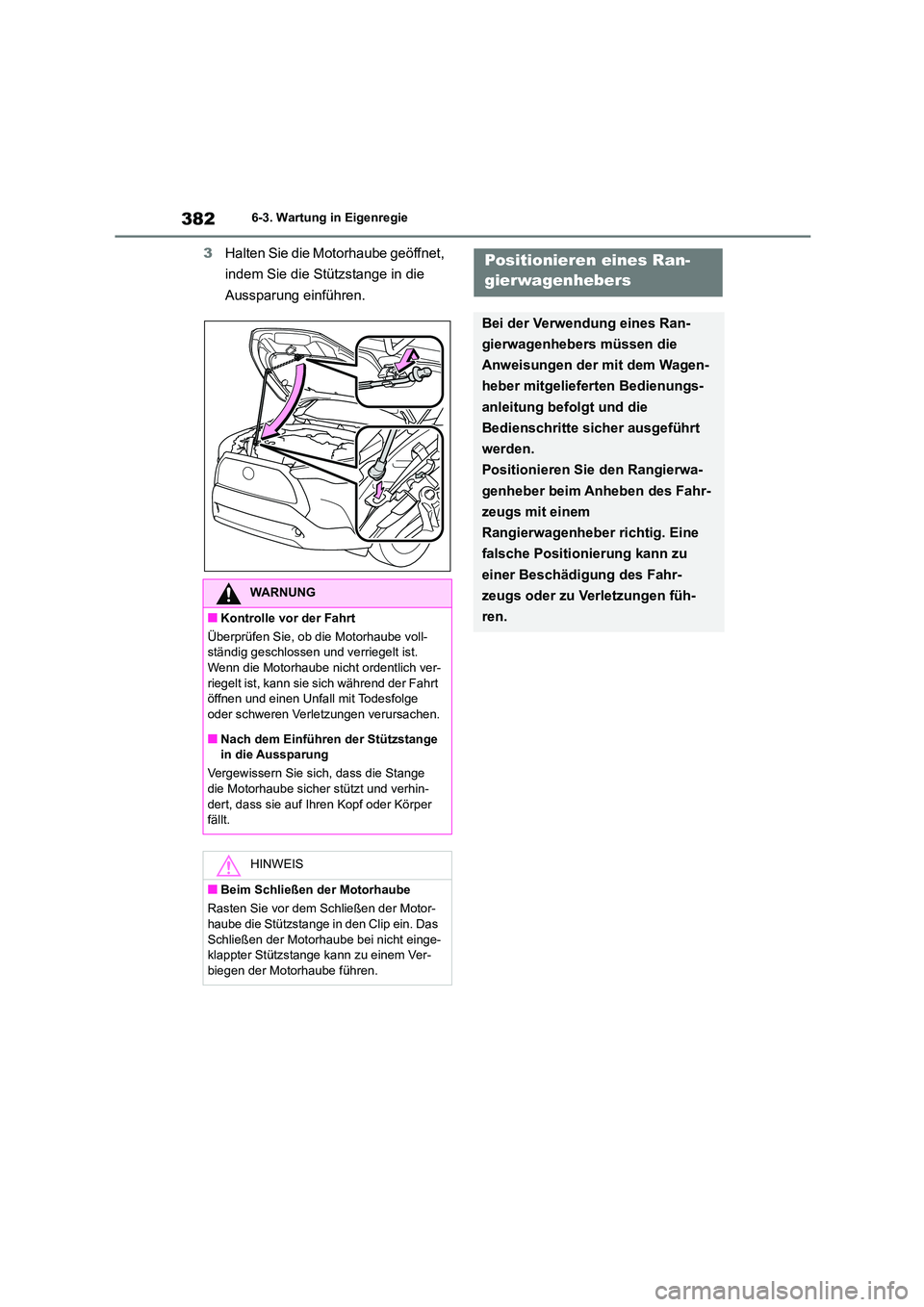

3826-3. Wartung in Eigenregie
3Halten Sie die Motorhaube geöffnet,
indem Sie die Stützstange in die
Aussparung einführen.
WARNUNG
■Kontrolle vor der Fahrt
Überprüfen Sie, ob die Motorhaube voll- ständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht ordentlich ver-
riegelt ist, kann sie sich während der Fahrt öffnen und einen Unfall mit Todesfolge
oder schweren Verletzungen verursachen.
■Nach dem Einführen der Stützstange in die Aussparung
Vergewissern Sie sich, dass die Stange
die Motorhaube sicher stützt und verhin-
dert, dass sie auf Ihren Kopf oder Körper fällt.
HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motor-
haube die Stützstange in den Clip ein. Das
Schließen der Motorhaube bei nicht einge- klappter Stützstange kann zu einem Ver-
biegen der Motorhaube führen.
Positionieren eines Ran-
gierwagenhebers
Bei der Verwendung eines Ran-
gierwagenhebers müssen die
Anweisungen der mit dem Wagen-
heber mitgelieferten Bedienungs-
anleitung befolgt und die
Bedienschritte sicher ausgeführt
werden.
Positionieren Sie den Rangierwa-
genheber beim Anheben des Fahr-
zeugs mit einem
Rangierwagenheber richtig. Eine
falsche Positionierung kann zu
einer Beschädigung des Fahr-
zeugs oder zu Verletzungen füh-
ren.
