2023 TOYOTA COROLLA CROSS Betriebsanleitungen (in German)

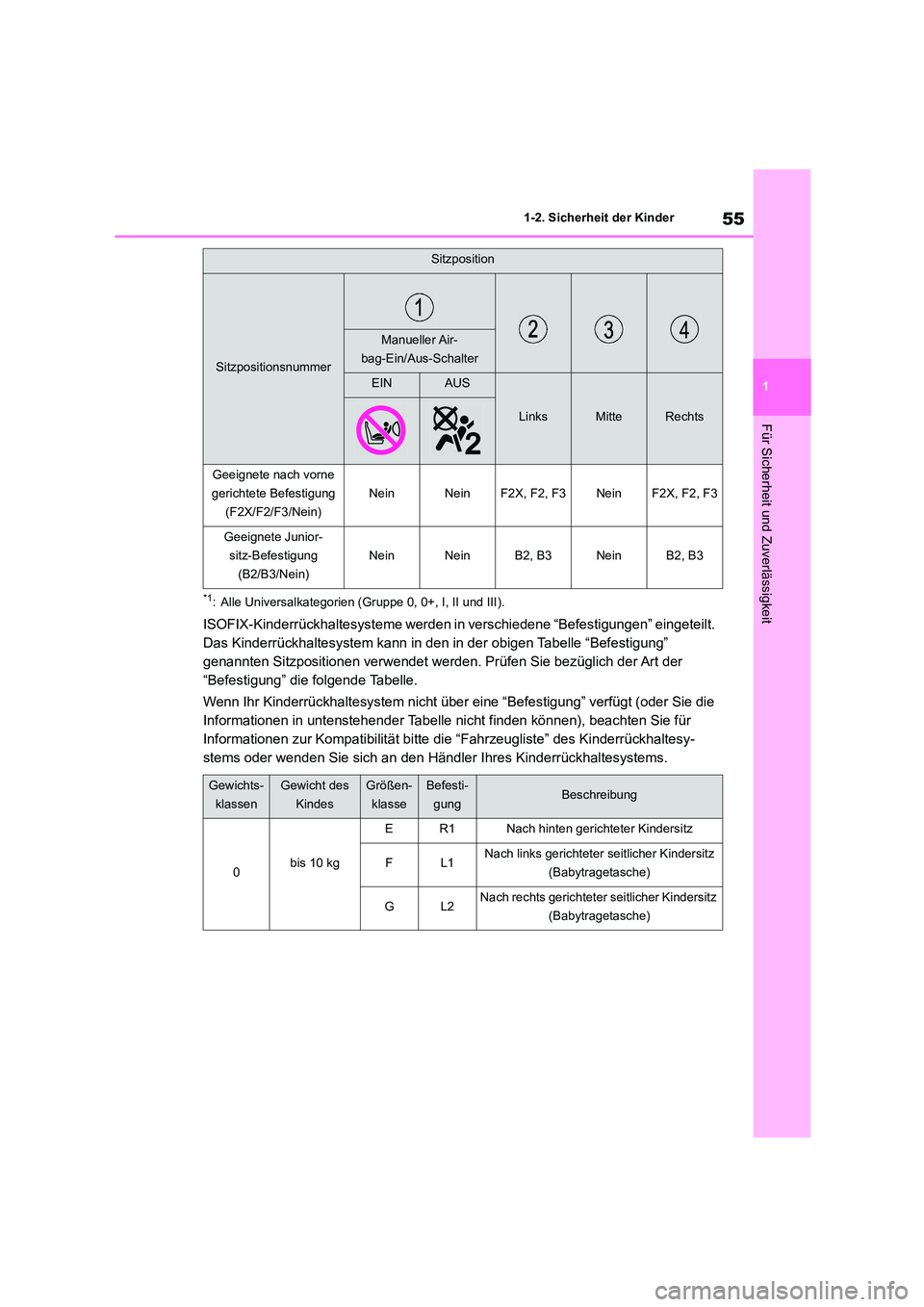

55
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
*1: Alle Universalkategorien (Gruppe 0, 0+, I, II und III).
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigungen” eingeteilt.
Das Kinderrückhaltesystem ka nn in den in der obigen Tabelle “Befestigung”
genannten Sitzpositionen verwendet werden. Prüfen Sie bezüglich der Art der
“Befestigung” die folgende Tabelle.
Wenn Ihr Kinderrückhaltesystem nicht über eine “Befestigung” verfügt (oder Sie die
Informationen in untenstehender Tabelle nicht finden können), beachten Sie für
Informationen zur Kompatibilität bitte die “Fahrzeugliste” des Kinderrückhaltesy-
stems oder wenden Sie sich an den Händler Ihres Kinderrückhaltesystems.
Geeignete nach vorne
gerichtete Befestigung
(F2X/F2/F3/Nein)
NeinNeinF2X, F2, F3NeinF2X, F2, F3
Geeignete Junior-
sitz-Befestigung
(B2/B3/Nein)
NeinNeinB2, B3NeinB2, B3
Gewichts-
klassen
Gewicht des
Kindes
Größen-
klasse
Befesti-
gungBeschreibung
0bis 10 kg
ER1Nach hinten gerichteter Kindersitz
FL1Nach links gerichteter seitlicher Kindersitz
(Babytragetasche)
GL2Nach rechts gerichtete r seitlicher Kindersitz
(Babytragetasche)
Sitzposition
Sitzpositionsnummer
Manueller Air-
bag-Ein/Aus-Schalter
EINAUS
LinksMitteRechts

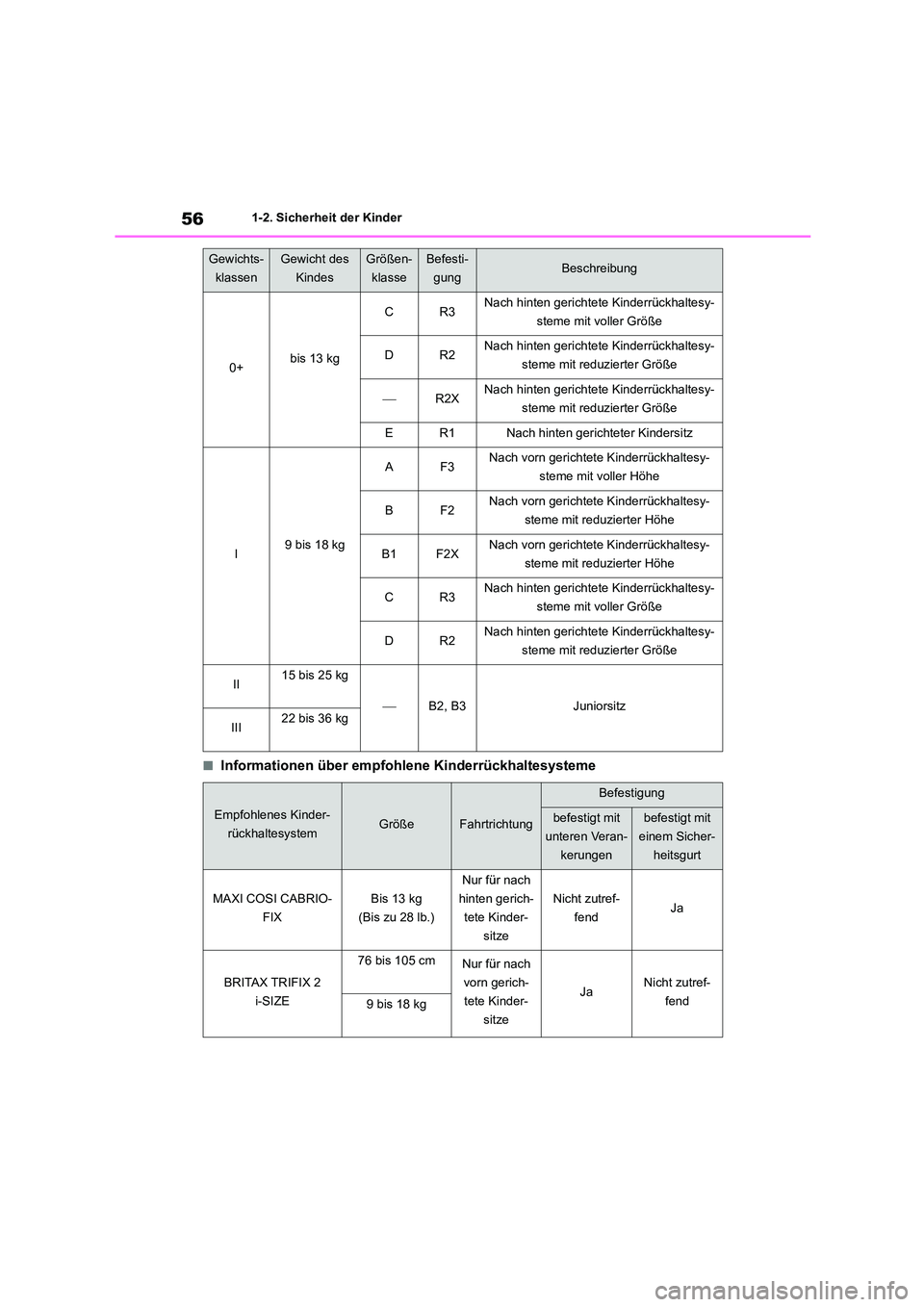

561-2. Sicherheit der Kinder
■Informationen über empfohlene Kinderrückhaltesysteme
0+bis 13 kg
CR3Nach hinten gerichtete Kinderrückhaltesy-
steme mit voller Größe
DR2Nach hinten gerichtete Kinderrückhaltesy-
steme mit reduzierter Größe
R2XNach hinten gerichtete Kinderrückhaltesy-
steme mit reduzierter Größe
ER1Nach hinten gerichteter Kindersitz
I9 bis 18 kg
AF3Nach vorn gerichtete Kinderrückhaltesy-
steme mit voller Höhe
BF2Nach vorn gerichtete Kinderrückhaltesy-
steme mit reduzierter Höhe
B1F2XNach vorn gerichtete Kinderrückhaltesy-
steme mit reduzierter Höhe
CR3Nach hinten gerichtete Kinderrückhaltesy-
steme mit voller Größe
DR2Nach hinten gerichtete Kinderrückhaltesy-
steme mit reduzierter Größe
II15 bis 25 kg
B2, B3Juniorsitz
III22 bis 36 kg
Empfohlenes Kinder-
rückhaltesystemGrößeFahrtrichtung
Befestigung
befestigt mit
unteren Veran-
kerungen
befestigt mit
einem Sicher-
heitsgurt
MAXI COSI CABRIO-
FIX
Bis 13 kg
(Bis zu 28 lb.)
Nur für nach
hinten gerich-
tete Kinder-
sitze
Nicht zutref-
fendJa
BRITAX TRIFIX 2
i-SIZE
76 bis 105 cmNur für nach
vorn gerich-
tete Kinder-
sitze
JaNicht zutref-
fend9 bis 18 kg
Gewichts-
klassen
Gewicht des
Kindes
Größen-
klasse
Befesti-
gungBeschreibung

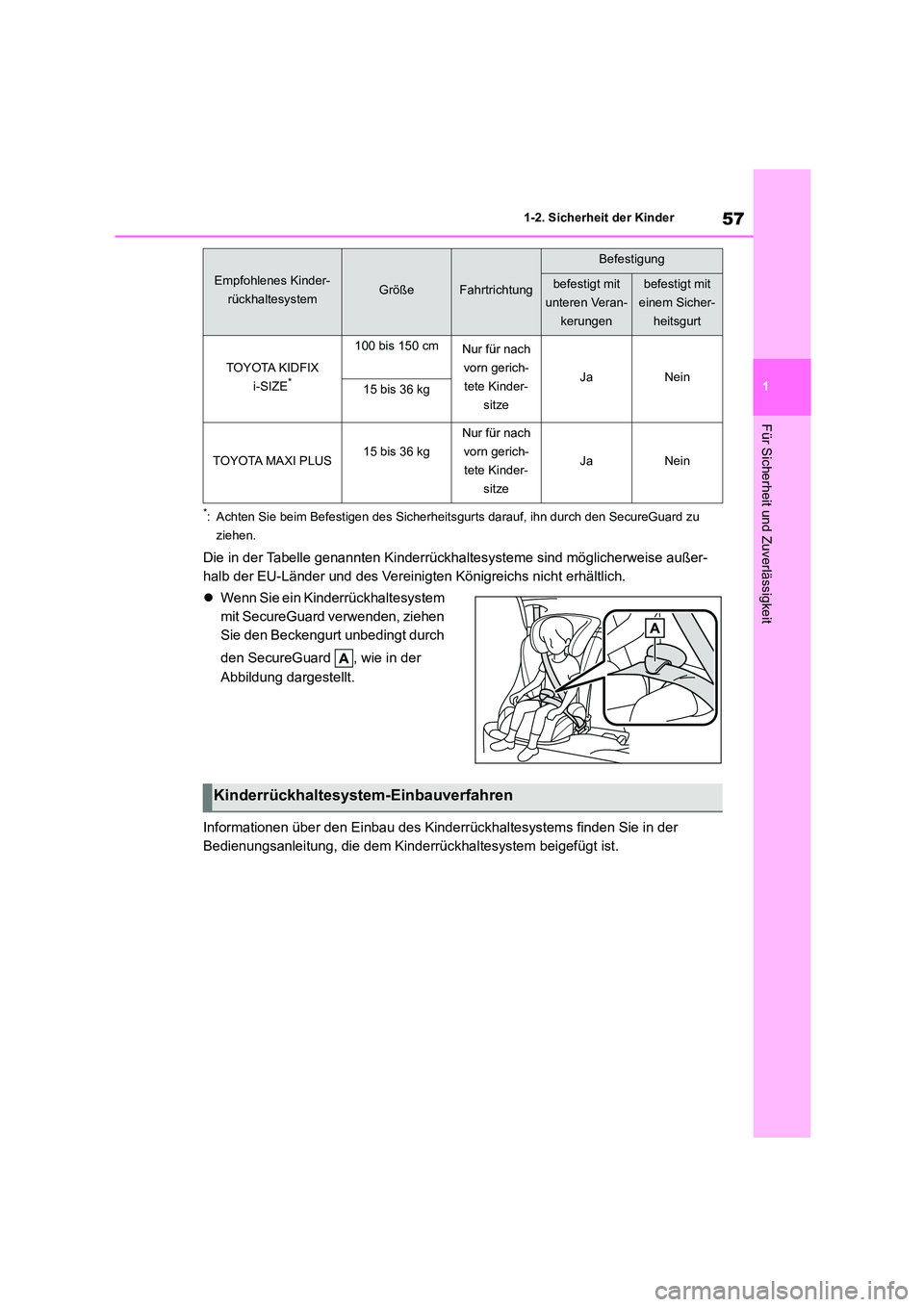

57
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
*: Achten Sie beim Befestigen des Sicherheits gurts darauf, ihn durch den SecureGuard zu
ziehen.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb der EU-Länder und des Vereinigten Königreichs nicht erhältlich.
 Wenn Sie ein Kinderrückhaltesystem
mit SecureGuard verwenden, ziehen
Sie den Beckengurt unbedingt durch
den SecureGuard , wie in der
Abbildung dargestellt.
Informationen über den Einbau des Kinderrückhaltesystems finden Sie in der
Bedienungsanleitung, die dem Kinderrückhaltesystem beigefügt ist.
TOYOTA KIDFIX
i-SIZE*
100 bis 150 cmNur für nach
vorn gerich-
tete Kinder-
sitze
JaNein15 bis 36 kg
TOYOTA MAXI PLUS15 bis 36 kg
Nur für nach
vorn gerich-
tete Kinder-
sitze
JaNein
Empfohlenes Kinder-
rückhaltesystemGrößeFahrtrichtung
Befestigung
befestigt mit
unteren Veran-
kerungen
befestigt mit
einem Sicher-
heitsgurt
Kinderrückhaltesystem-Einbauverfahren

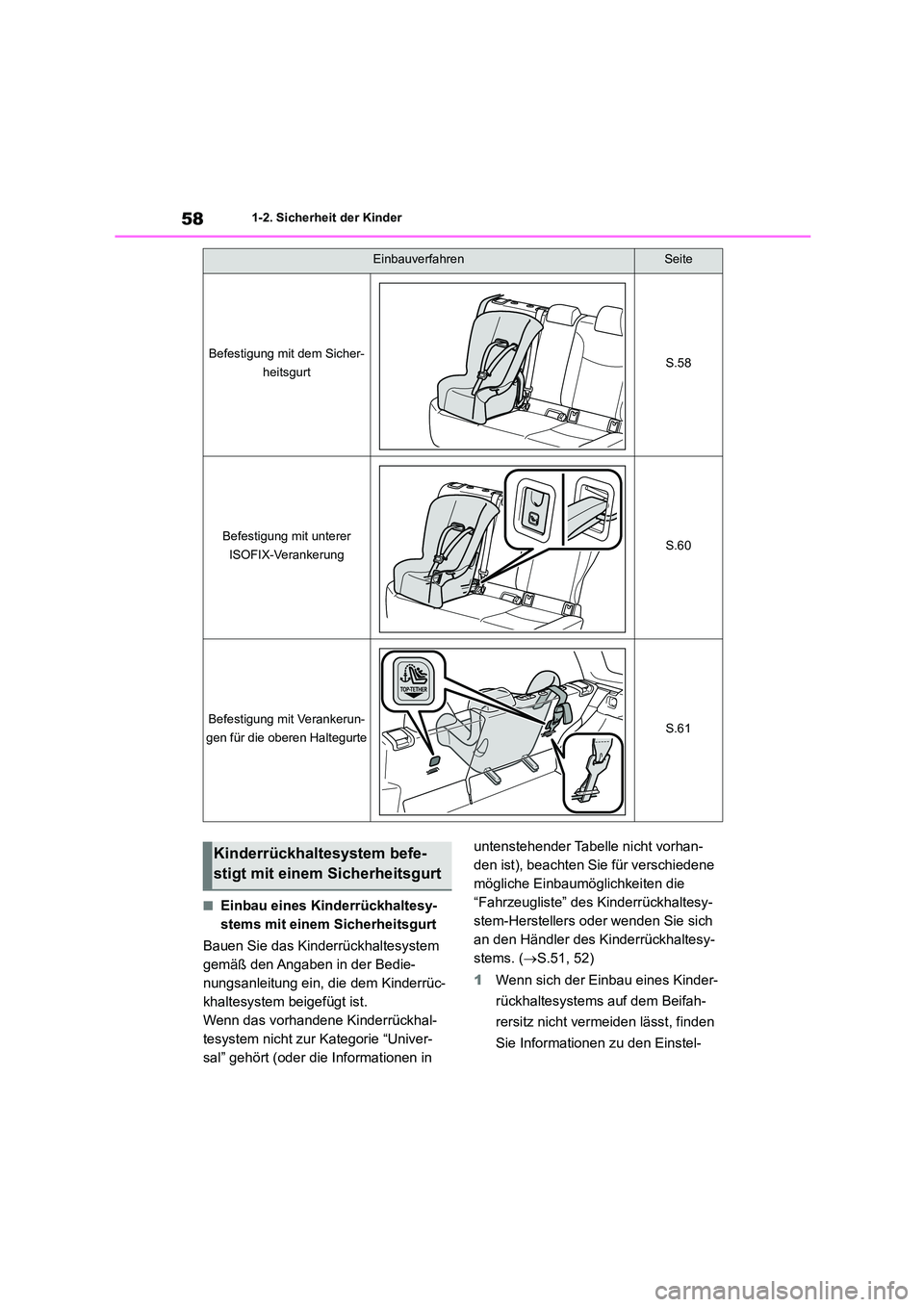

581-2. Sicherheit der Kinder
■Einbau eines Kinderrückhaltesy-
stems mit einem Sicherheitsgurt
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
Wenn das vorhandene Kinderrückhal-
tesystem nicht zur Kategorie “Univer-
sal” gehört (oder die Informationen in
untenstehender Tabelle nicht vorhan-
den ist), beachten Sie für verschiedene
mögliche Einbaumöglichkeiten die
“Fahrzeugliste” des Kinderrückhaltesy-
stem-Herstellers oder wenden Sie sich
an den Händler des Kinderrückhaltesy-
stems. ( S.51, 52)
1 Wenn sich der Einbau eines Kinder-
rückhaltesystems auf dem Beifah-
rersitz nicht vermeiden lässt, finden
Sie Informationen zu den Einstel-
EinbauverfahrenSeite
Befestigung mit dem Sicher-
heitsgurtS.58
Befestigung mit unterer
ISOFIX-VerankerungS.60
Befestigung mit Verankerun-
gen für die oberen HaltegurteS.61
Kinderrückhaltesystem befe-
stigt mit einem Sicherheitsgurt

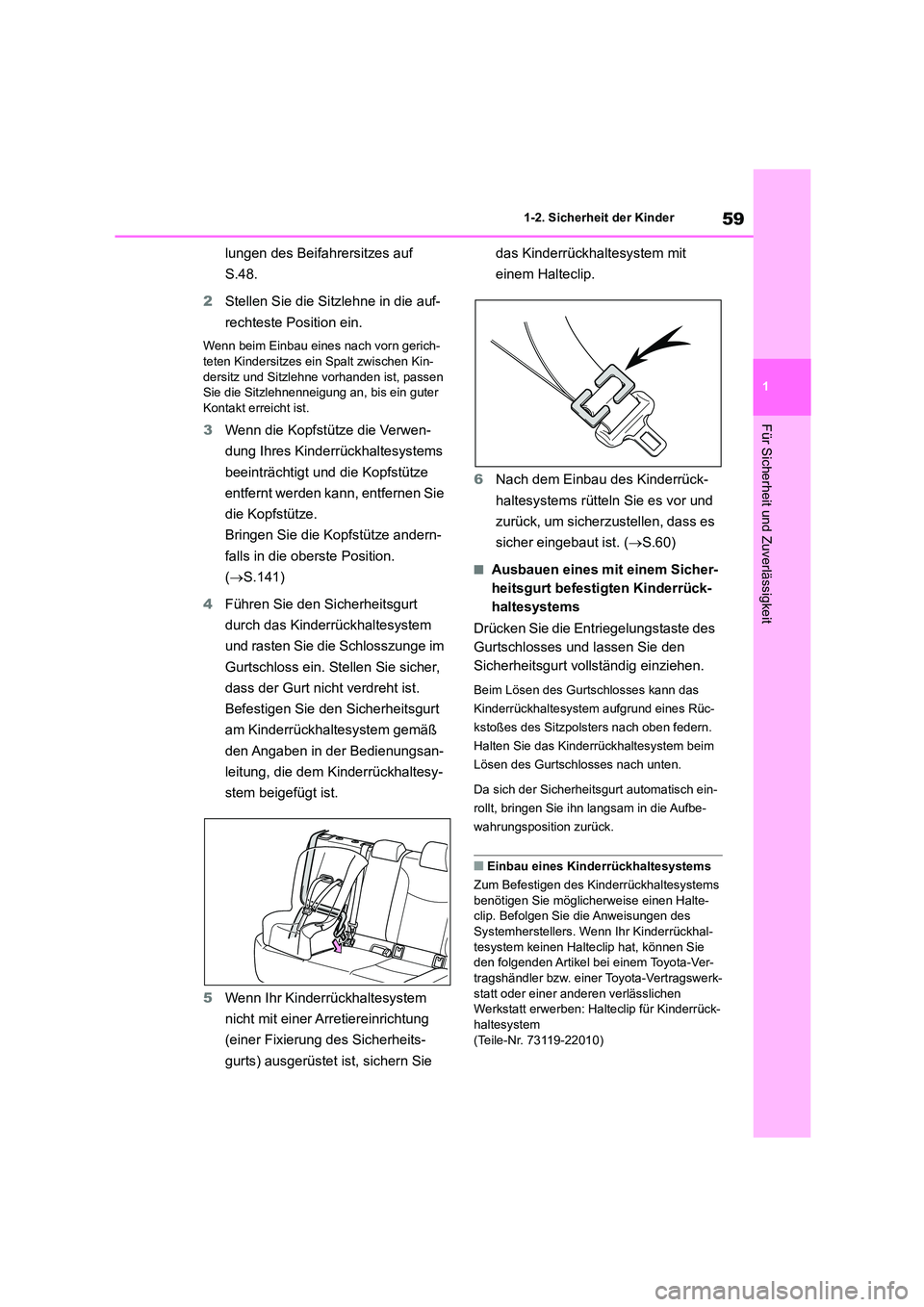

59
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
lungen des Beifahrersitzes auf
S.48.
2 Stellen Sie die Sitzlehne in die auf-
rechteste Position ein.
Wenn beim Einbau eines nach vorn gerich- teten Kindersitzes ei n Spalt zwischen Kin-
dersitz und Sitzlehne vorhanden ist, passen
Sie die Sitzlehnenneigung an, bis ein guter Kontakt erreicht ist.
3 Wenn die Kopfstütze die Verwen-
dung Ihres Kinderrückhaltesystems
beeinträchtigt und die Kopfstütze
entfernt werden kann, entfernen Sie
die Kopfstütze.
Bringen Sie die Kopfstütze andern-
falls in die oberste Position.
( S.141)
4 Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesystem
und rasten Sie die Schlosszunge im
Gurtschloss ein. Stellen Sie sicher,
dass der Gurt nicht verdreht ist.
Befestigen Sie den Sicherheitsgurt
am Kinderrückhaltesystem gemäß
den Angaben in der Bedienungsan-
leitung, die dem Kinderrückhaltesy-
stem beigefügt ist.
5 Wenn Ihr Kinderrückhaltesystem
nicht mit einer Arretiereinrichtung
(einer Fixierung des Sicherheits-
gurts) ausgerüstet ist, sichern Sie
das Kinderrückhaltesystem mit
einem Halteclip.
6 Nach dem Einbau des Kinderrück-
haltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es
sicher eingebaut ist. ( S.60)
■Ausbauen eines mit einem Sicher-
heitsgurt befestigten Kinderrück-
haltesystems
Drücken Sie die Entriegelungstaste des
Gurtschlosses und lassen Sie den
Sicherheitsgurt vollständig einziehen.
Beim Lösen des Gurtschlosses kann das
Kinderrückhaltesystem aufgrund eines Rüc-
kstoßes des Sitzpolsters nach oben federn.
Halten Sie das Kinderrückhaltesystem beim
Lösen des Gurtschlosses nach unten.
Da sich der Sicherheitsgurt automatisch ein-
rollt, bringen Sie ihn langsam in die Aufbe-
wahrungsposition zurück.
■Einbau eines Kinderrückhaltesystems
Zum Befestigen des Kinderrückhaltesystems
benötigen Sie möglicherweise einen Halte- clip. Befolgen Sie die Anweisungen des
Systemherstellers. Wenn Ihr Kinderrückhal-
tesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt erwerben: Halteclip für Kinderrück-
haltesystem
(Teile-Nr. 73119-22010)

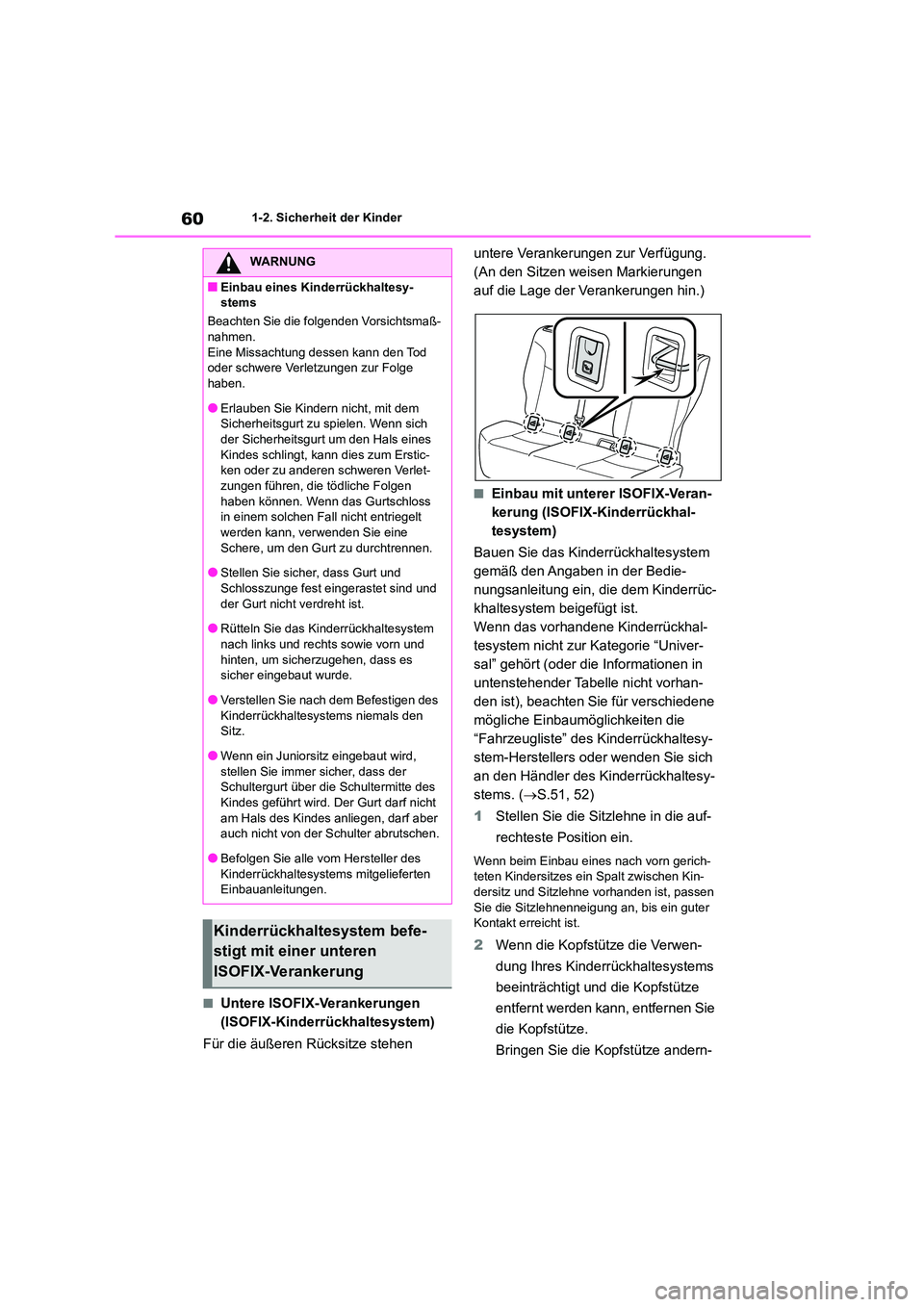

601-2. Sicherheit der Kinder
■Untere ISOFIX-Verankerungen
(ISOFIX-Kinderrückhaltesystem)
Für die äußeren Rücksitze stehen
untere Verankerungen zur Verfügung.
(An den Sitzen weisen Markierungen
auf die Lage der Verankerungen hin.)
■Einbau mit unterer ISOFIX-Veran-
kerung (ISOFIX-Kinderrückhal-
tesystem)
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
Wenn das vorhandene Kinderrückhal-
tesystem nicht zur Kategorie “Univer-
sal” gehört (oder die Informationen in
untenstehender Tabelle nicht vorhan-
den ist), beachten Sie für verschiedene
mögliche Einbaumöglichkeiten die
“Fahrzeugliste” des Kinderrückhaltesy-
stem-Herstellers oder wenden Sie sich
an den Händler des Kinderrückhaltesy-
stems. ( S.51, 52)
1 Stellen Sie die Sitzlehne in die auf-
rechteste Position ein.
Wenn beim Einbau eines nach vorn gerich- teten Kindersitzes ein Spalt zwischen Kin-
dersitz und Sitzlehne vorhanden ist, passen
Sie die Sitzlehnenneigung an, bis ein guter Kontakt erreicht ist.
2 Wenn die Kopfstütze die Verwen-
dung Ihres Kinderrückhaltesystems
beeinträchtigt und die Kopfstütze
entfernt werden kann, entfernen Sie
die Kopfstütze.
Bringen Sie die Kopfstütze andern-
WARNUNG
■Einbau eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge
haben.
●Erlauben Sie Kindern nicht, mit dem
Sicherheitsgurt zu spielen. Wenn sich
der Sicherheitsgurt um den Hals eines Kindes schlingt, kann dies zum Erstic-
ken oder zu anderen schweren Verlet-
zungen führen, die tödliche Folgen haben können. Wenn das Gurtschloss
in einem solchen Fall nicht entriegelt
werden kann, verwenden Sie eine Schere, um den Gurt zu durchtrennen.
●Stellen Sie sicher, dass Gurt und
Schlosszunge fest eingerastet sind und der Gurt nicht verdreht ist.
●Rütteln Sie das Kinderrückhaltesystem
nach links und rechts sowie vorn und hinten, um sicherzugehen, dass es
sicher eingebaut wurde.
●Verstellen Sie nach dem Befestigen des
Kinderrückhaltesystems niemals den Sitz.
●Wenn ein Juniorsitz eingebaut wird,
stellen Sie immer sicher, dass der Schultergurt über die Schultermitte des
Kindes geführt wird. Der Gurt darf nicht
am Hals des Kindes anliegen, darf aber auch nicht von der Schulter abrutschen.
●Befolgen Sie alle vom Hersteller des
Kinderrückhaltesystems mitgelieferten Einbauanleitungen.
Kinderrückhaltesystem befe-
stigt mit einer unteren
ISOFIX-Verankerung

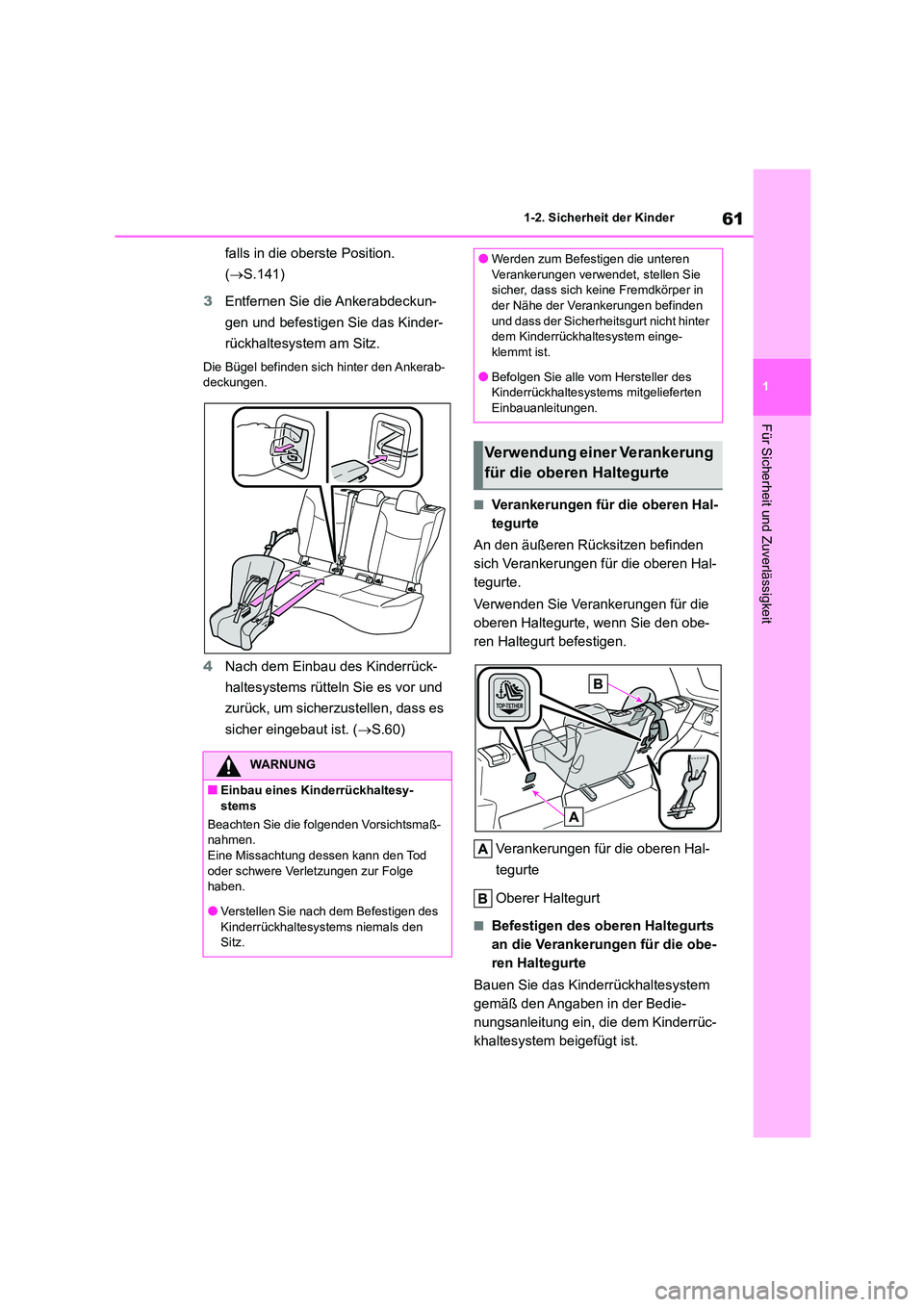

61
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
falls in die oberste Position.
( S.141)
3 Entfernen Sie die Ankerabdeckun-
gen und befestigen Sie das Kinder-
rückhaltesystem am Sitz.
Die Bügel befinden sich hinter den Ankerab- deckungen.
4 Nach dem Einbau des Kinderrück-
haltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es
sicher eingebaut ist. ( S.60)
■Verankerungen für die oberen Hal-
tegurte
An den äußeren Rücksitzen befinden
sich Verankerungen für die oberen Hal-
tegurte.
Verwenden Sie Verankerungen für die
oberen Haltegurte, wenn Sie den obe-
ren Haltegurt befestigen.
Verankerungen für die oberen Hal-
tegurte
Oberer Haltegurt
■Befestigen des oberen Haltegurts
an die Verankerungen für die obe-
ren Haltegurte
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
WARNUNG
■Einbau eines Kinderrückhaltesy- stems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
●Verstellen Sie nach dem Befestigen des
Kinderrückhaltesystems niemals den Sitz.
●Werden zum Befestigen die unteren
Verankerungen verwendet, stellen Sie
sicher, dass sich keine Fremdkörper in der Nähe der Verankerungen befinden
und dass der Sicherheits gurt nicht hinter
dem Kinderrückhaltesystem einge- klemmt ist.
●Befolgen Sie alle vom Hersteller des
Kinderrückhaltesystems mitgelieferten Einbauanleitungen.
Verwendung einer Verankerung
für die oberen Haltegurte

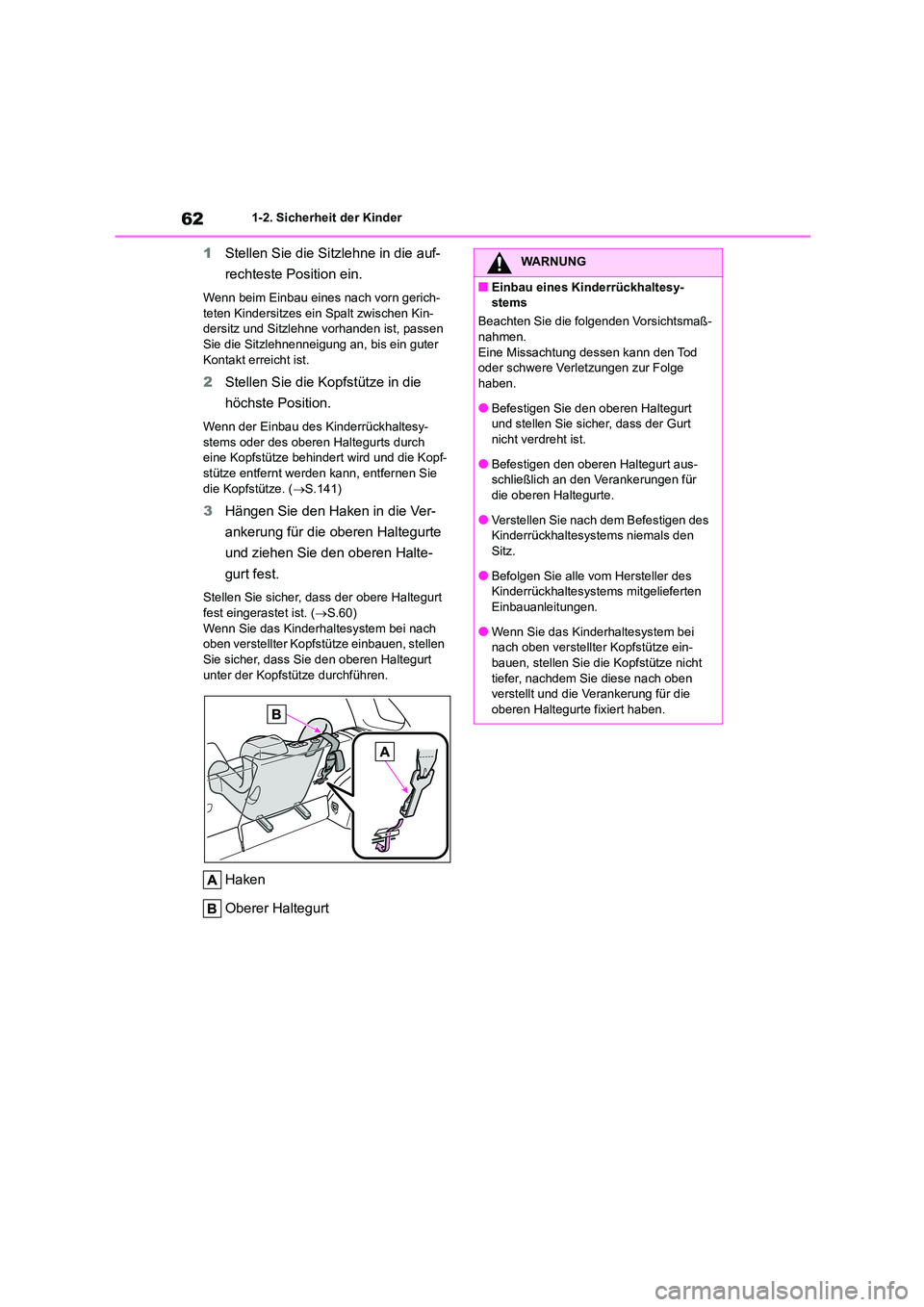

621-2. Sicherheit der Kinder
1Stellen Sie die Sitzlehne in die auf-
rechteste Position ein.
Wenn beim Einbau eines nach vorn gerich-
teten Kindersitzes ei n Spalt zwischen Kin- dersitz und Sitzlehne vorhanden ist, passen
Sie die Sitzlehnenneigung an, bis ein guter
Kontakt erreicht ist.
2 Stellen Sie die Kopfstütze in die
höchste Position.
Wenn der Einbau des Kinderrückhaltesy- stems oder des oberen Haltegurts durch
eine Kopfstütze behindert wird und die Kopf-
stütze entfernt werden kann, entfernen Sie die Kopfstütze. ( S.141)
3Hängen Sie den Haken in die Ver-
ankerung für die oberen Haltegurte
und ziehen Sie den oberen Halte-
gurt fest.
Stellen Sie sicher, dass der obere Haltegurt
fest eingerastet ist. ( S.60) Wenn Sie das Kinderhaltesystem bei nach
oben verstellter Kopfstütze einbauen, stellen
Sie sicher, dass Sie den oberen Haltegurt unter der Kopfstütze durchführen.
Haken
Oberer Haltegurt
WARNUNG
■Einbau eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge
haben.
●Befestigen Sie den oberen Haltegurt
und stellen Sie sicher, dass der Gurt
nicht verdreht ist.
●Befestigen den oberen Haltegurt aus-
schließlich an den Verankerungen für
die oberen Haltegurte.
●Verstellen Sie nach dem Befestigen des
Kinderrückhaltesystems niemals den
Sitz.
●Befolgen Sie alle vom Hersteller des
Kinderrückhaltesystems mitgelieferten
Einbauanleitungen.
●Wenn Sie das Kinderhaltesystem bei
nach oben verstellter Kopfstütze ein-
bauen, stellen Sie die Kopfstütze nicht tiefer, nachdem Sie diese nach oben
verstellt und die Verankerung für die
oberen Haltegurte fixiert haben.
