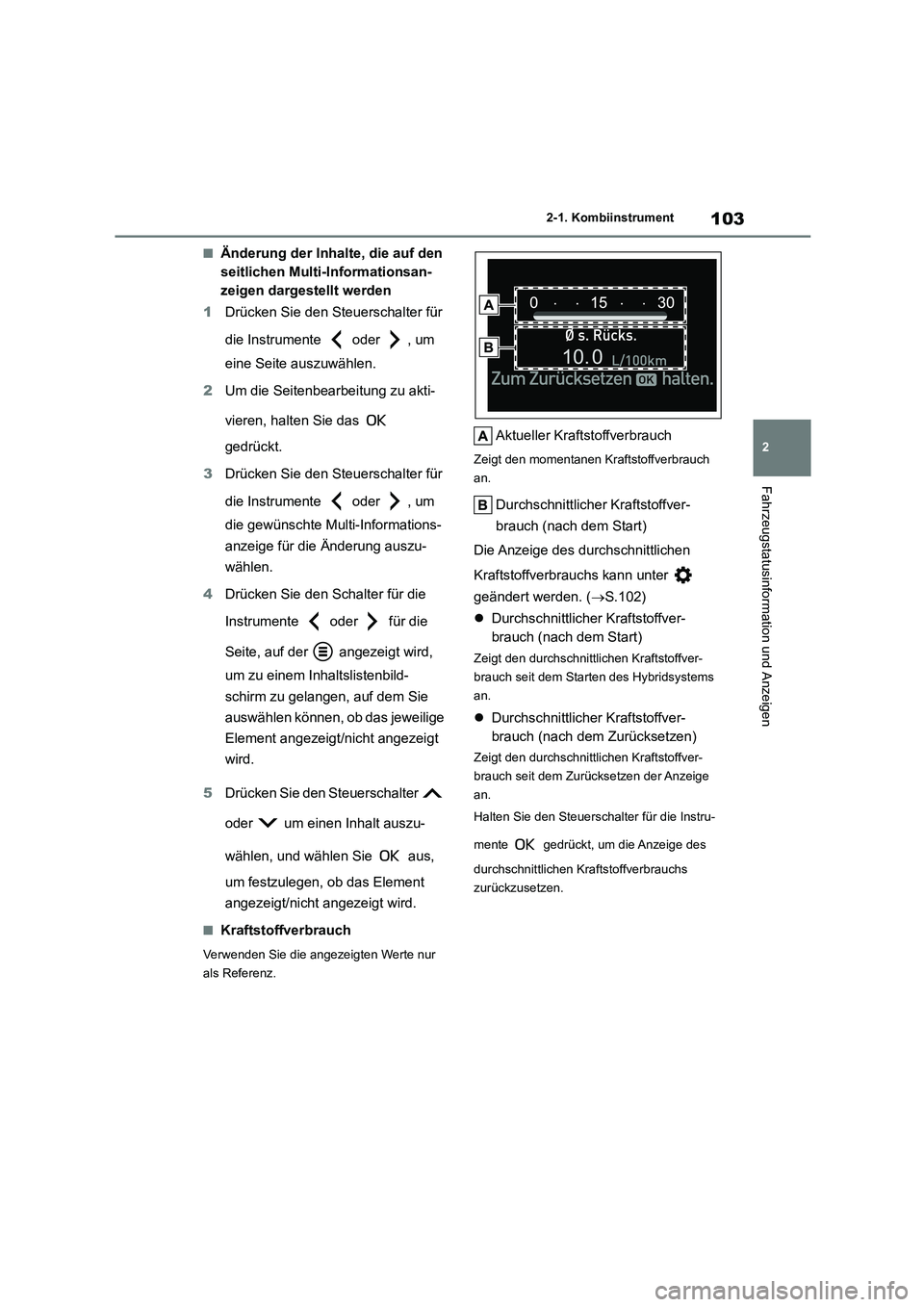

103
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Änderung der Inhalte, die auf den
seitlichen Multi-Informationsan-
zeigen dargestellt werden
1 Drücken Sie den Steuerschalter für
die Instrumente oder , um
eine Seite auszuwählen.
2 Um die Seitenbearbeitung zu akti-
vieren, halten Sie das
gedrückt.
3 Drücken Sie den Steuerschalter für
die Instrumente oder , um
die gewünschte Multi-Informations-
anzeige für die Änderung auszu-
wählen.
4 Drücken Sie den Schalter für die
Instrumente oder für die
Seite, auf der angezeigt wird,
um zu einem Inhaltslistenbild-
schirm zu gelangen, auf dem Sie
auswählen können, ob das jeweilige
Element angezeigt/nicht angezeigt
wird.
5 Drücken Sie den Steuerschalter
oder um einen Inhalt auszu-
wählen, und wählen Sie aus,
um festzulegen, ob das Element
angezeigt/nicht angezeigt wird.
■Kraftstoffverbrauch
Verwenden Sie die angezeigten Werte nur
als Referenz.
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Durchschnittlicher Kraftstoffver-
brauch (nach dem Start)
Die Anzeige des durchschnittlichen
Kraftstoffverbrauchs kann unter
geändert werden. ( S.102)
 Durchschnittlicher Kraftstoffver-
brauch (nach dem Start)
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Starten des Hybridsystems
an.
 Durchschnittlicher Kraftstoffver-
brauch (nach dem Zurücksetzen)
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Zurücksetzen der Anzeige
an.
Halten Sie den Steuerschalter für die Instru-
mente gedrückt, um die Anzeige des
durchschnittlichen Kraftstoffverbrauchs
zurückzusetzen.

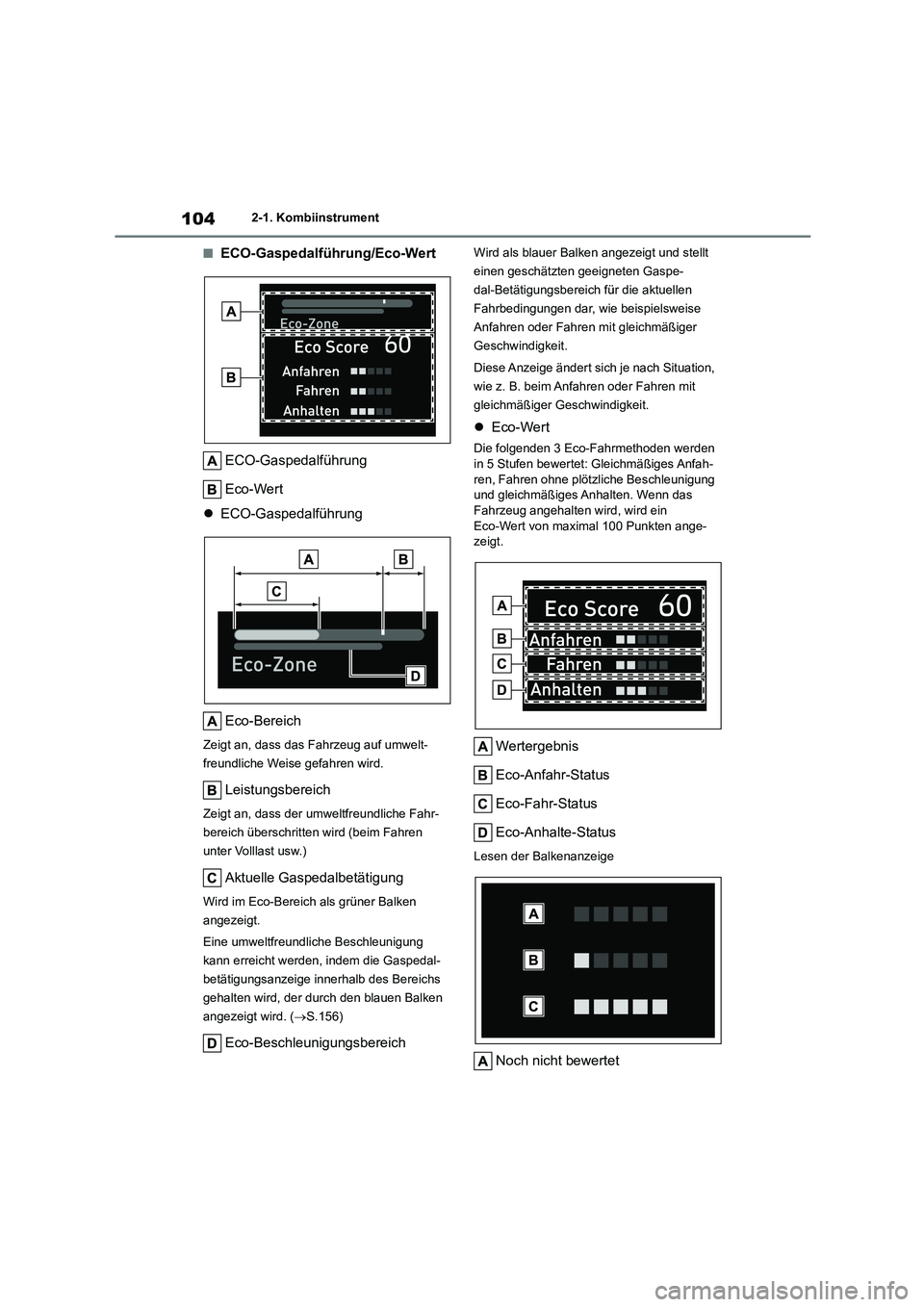

1042-1. Kombiinstrument
■ECO-Gaspedalführung/Eco-Wert
ECO-Gaspedalführung
Eco-Wert
 ECO-Gaspedalführung
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Leistungsbereich
Zeigt an, dass der umweltfreundliche Fahr-
bereich überschritten wird (beim Fahren
unter Volllast usw.)
Aktuelle Gaspedalbetätigung
Wird im Eco-Bereich als grüner Balken
angezeigt.
Eine umweltfreundliche Beschleunigung
kann erreicht werden, indem die Gaspedal-
betätigungsanzeige innerhalb des Bereichs
gehalten wird, der durch den blauen Balken
angezeigt wird. ( S.156)
Eco-Beschleunigungsbereich
Wird als blauer Balken angezeigt und stellt
einen geschätzten geeigneten Gaspe-
dal-Betätigungsbereich für die aktuellen
Fahrbedingungen dar, wie beispielsweise
Anfahren oder Fahren mit gleichmäßiger
Geschwindigkeit.
Diese Anzeige ändert sich je nach Situation,
wie z. B. beim Anfahren oder Fahren mit
gleichmäßiger Geschwindigkeit.
 Eco-Wert
Die folgenden 3 Eco-Fahrmethoden werden
in 5 Stufen bewertet: Gleichmäßiges Anfah- ren, Fahren ohne plötzliche Beschleunigung
und gleichmäßiges Anhalten. Wenn das
Fahrzeug angehalten wird, wird ein Eco-Wert von maximal 100 Punkten ange-
zeigt.
Wertergebnis
Eco-Anfahr-Status
Eco-Fahr-Status
Eco-Anhalte-Status
Lesen der Balkenanzeige
Noch nicht bewertet

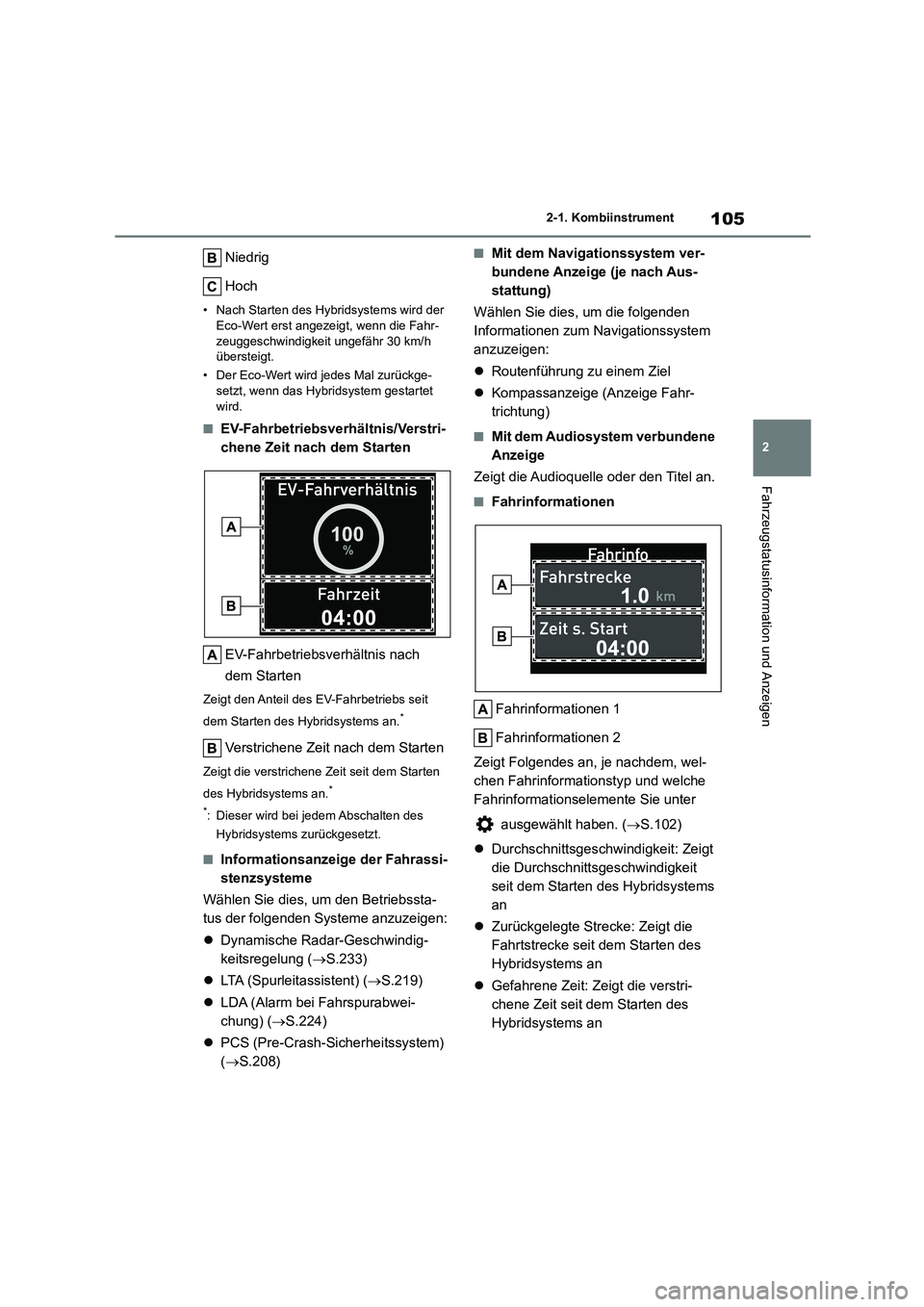

105
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Niedrig
Hoch
• Nach Starten des Hybridsystems wird der
Eco-Wert erst angezeigt, wenn die Fahr-
zeuggeschwindigkeit ungefähr 30 km/h übersteigt.
• Der Eco-Wert wird jedes Mal zurückge-
setzt, wenn das Hybridsystem gestartet
wird.
■EV-Fahrbetriebsverhältnis/Verstri-
chene Zeit nach dem Starten
EV-Fahrbetriebsverhältnis nach
dem Starten
Zeigt den Anteil des EV-Fahrbetriebs seit
dem Starten des Hybridsystems an.*
Verstrichene Zeit nach dem Starten
Zeigt die verstrichene Zeit seit dem Starten
des Hybridsystems an.*
*: Dieser wird bei jedem Abschalten des
Hybridsystems zurückgesetzt.
■Informationsanzeige der Fahrassi-
stenzsysteme
Wählen Sie dies, um den Betriebssta-
tus der folgenden Systeme anzuzeigen:
 Dynamische Radar-Geschwindig-
keitsregelung ( S.233)
 LTA (Spurleitassistent) (S.219)
 LDA (Alarm bei Fahrspurabwei-
chung) ( S.224)
 PCS (Pre-Crash-Sicherheitssystem)
( S.208)
■Mit dem Navigationssystem ver-
bundene Anzeige (je nach Aus-
stattung)
Wählen Sie dies, um die folgenden
Informationen zum Navigationssystem
anzuzeigen:
 Routenführung zu einem Ziel
 Kompassanzeige (Anzeige Fahr-
trichtung)
■Mit dem Audiosystem verbundene
Anzeige
Zeigt die Audioquelle oder den Titel an.
■Fahrinformationen
Fahrinformationen 1
Fahrinformationen 2
Zeigt Folgendes an, je nachdem, wel-
chen Fahrinformationstyp und welche
Fahrinformationselemente Sie unter
ausgewählt haben. ( S.102)
 Durchschnittsgeschwindigkeit: Zeigt
die Durchschnittsgeschwindigkeit
seit dem Starten des Hybridsystems
an
 Zurückgelegte Strecke: Zeigt die
Fahrtstrecke seit dem Starten des
Hybridsystems an
 Gefahrene Zeit: Zeigt die verstri-
chene Zeit seit dem Starten des
Hybridsystems an

1062-1. Kombiinstrument
■Fahrtinformationen für Fahrt A/B
Fahrtinformationen für Fahrt A/B 1
Fahrtinformationen für Fahrt A/B 2
Zeigt Folgendes an, je nachdem, wel-
chen Fahrinformationstyp und welche
Fahrinformationselemente Sie unter
ausgewählt haben. ( S.102)
 Durchschnittsgeschwindigkeit: Zeigt
die Durchschnittsg eschwindigkeit
von Fahrt A/B an
 Zurückgelegte Strecke: Zeigt die
Fahrtstrecke von Fahrt A/B an
 Gefahrene Zeit: Zeigt die verstri-
chene Zeit von Fahrt A/B an
■AWD-Betriebszustandsanzeige
(Modelle mit Allradantrieb)
Die verwendete Abbildung dient als Beispiel und kann von dem Bild abweichen, das tat-
sächlich auf der Multi-Informationsanzeige
angezeigt wird.
Drehmomentverteilungsanzeige
Zeigt den Fahrstatus für jedes Rad in 6
Schritten von 0 bis 5 an.
■Die ECO-Gaspedalführung/der
Eco-Wert funktioniert in den folgenden Situationen nicht
Die ECO-Gaspedalführung/der Eco-Wert
funktioniert in den folgenden Situationen
nicht:
●Die Anzeige des Hybridsystems arbeitet
nicht.
●Das Fahrzeug wird mit der Geschwindig-
keitsregelung oder der dynamischen Radar-Geschwindigkeitsregelung gefah-
ren.
■Fahrzeugfunktionen und Einstel-
lungen, die geändert werden kön-
nen
 S.504
■Einstellungen der Instrumenten-
anzeige
 S.102
■Unterbrechung der Einstellungsanzeige
●Einige Einstellungen können nicht wäh-
rend der Fahrt geändert werden. Parken Sie das Fahrzeug an einer sicheren Stelle,
wenn Sie Einstellungen ändern.
●Wenn eine Warnmeldung angezeigt wird,
wird der Betrieb der Einstellungsanzeige
unterbrochen.
Einstellungsanzeige

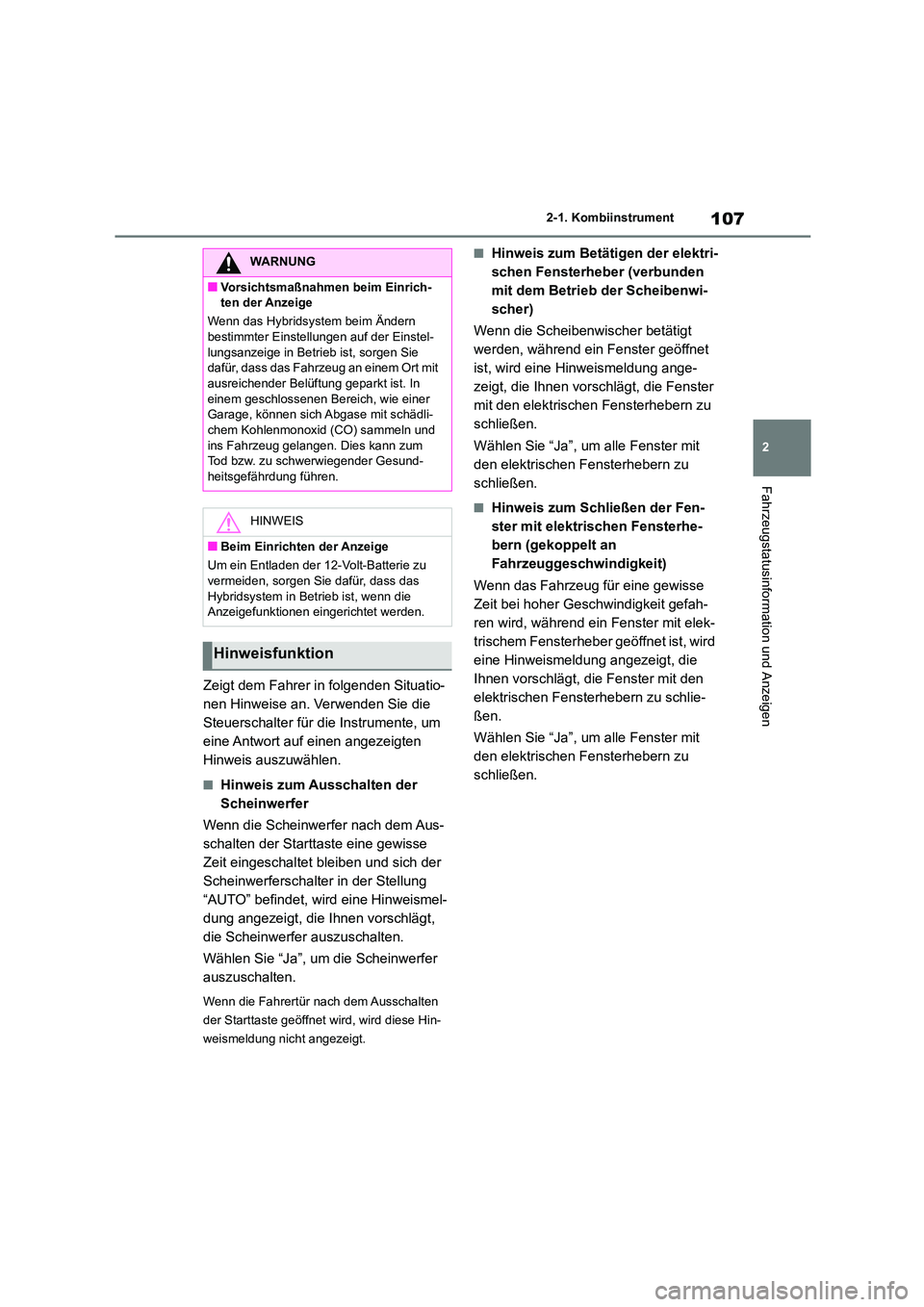

107
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Zeigt dem Fahrer in folgenden Situatio-
nen Hinweise an. Verwenden Sie die
Steuerschalter für die Instrumente, um
eine Antwort auf einen angezeigten
Hinweis auszuwählen.
■Hinweis zum Ausschalten der
Scheinwerfer
Wenn die Scheinwerfer nach dem Aus-
schalten der Starttaste eine gewisse
Zeit eingeschaltet bleiben und sich der
Scheinwerferschalter in der Stellung
“AUTO” befindet, wird eine Hinweismel-
dung angezeigt, die Ihnen vorschlägt,
die Scheinwerfer auszuschalten.
Wählen Sie “Ja”, um die Scheinwerfer
auszuschalten.
Wenn die Fahrertür nach dem Ausschalten
der Starttaste geöffnet wird, wird diese Hin-
weismeldung nicht angezeigt.
■Hinweis zum Betätigen der elektri-
schen Fensterheber (verbunden
mit dem Betrieb der Scheibenwi-
scher)
Wenn die Scheibenwischer betätigt
werden, während ein Fenster geöffnet
ist, wird eine Hinweismeldung ange-
zeigt, die Ihnen vorschlägt, die Fenster
mit den elektrischen Fensterhebern zu
schließen.
Wählen Sie “Ja”, um alle Fenster mit
den elektrischen Fensterhebern zu
schließen.
■Hinweis zum Schließen der Fen-
ster mit elektrischen Fensterhe-
bern (gekoppelt an
Fahrzeuggeschwindigkeit)
Wenn das Fahrzeug für eine gewisse
Zeit bei hoher Geschwindigkeit gefah-
ren wird, während ein Fenster mit elek-
trischem Fensterheber geöffnet ist, wird
eine Hinweismeldung angezeigt, die
Ihnen vorschlägt, die Fenster mit den
elektrischen Fensterhebern zu schlie-
ßen.
Wählen Sie “Ja”, um alle Fenster mit
den elektrischen Fensterhebern zu
schließen.
WARNUNG
■Vorsichtsmaßnahmen beim Einrich-
ten der Anzeige
Wenn das Hybridsystem beim Ändern
bestimmter Einstellungen auf der Einstel- lungsanzeige in Betrieb ist, sorgen Sie
dafür, dass das Fahrzeug an einem Ort mit
ausreichender Belüftung geparkt ist. In einem geschlossenen Bereich, wie einer
Garage, können sich Abgase mit schädli-
chem Kohlenmonoxid (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum
Tod bzw. zu schwerwiegender Gesund-
heitsgefährdung führen.
HINWEIS
■Beim Einrichten der Anzeige
Um ein Entladen der 12-Volt-Batterie zu vermeiden, sorgen Sie dafür, dass das
Hybridsystem in Betrieb ist, wenn die
Anzeigefunktionen eingerichtet werden.
Hinweisfunktion

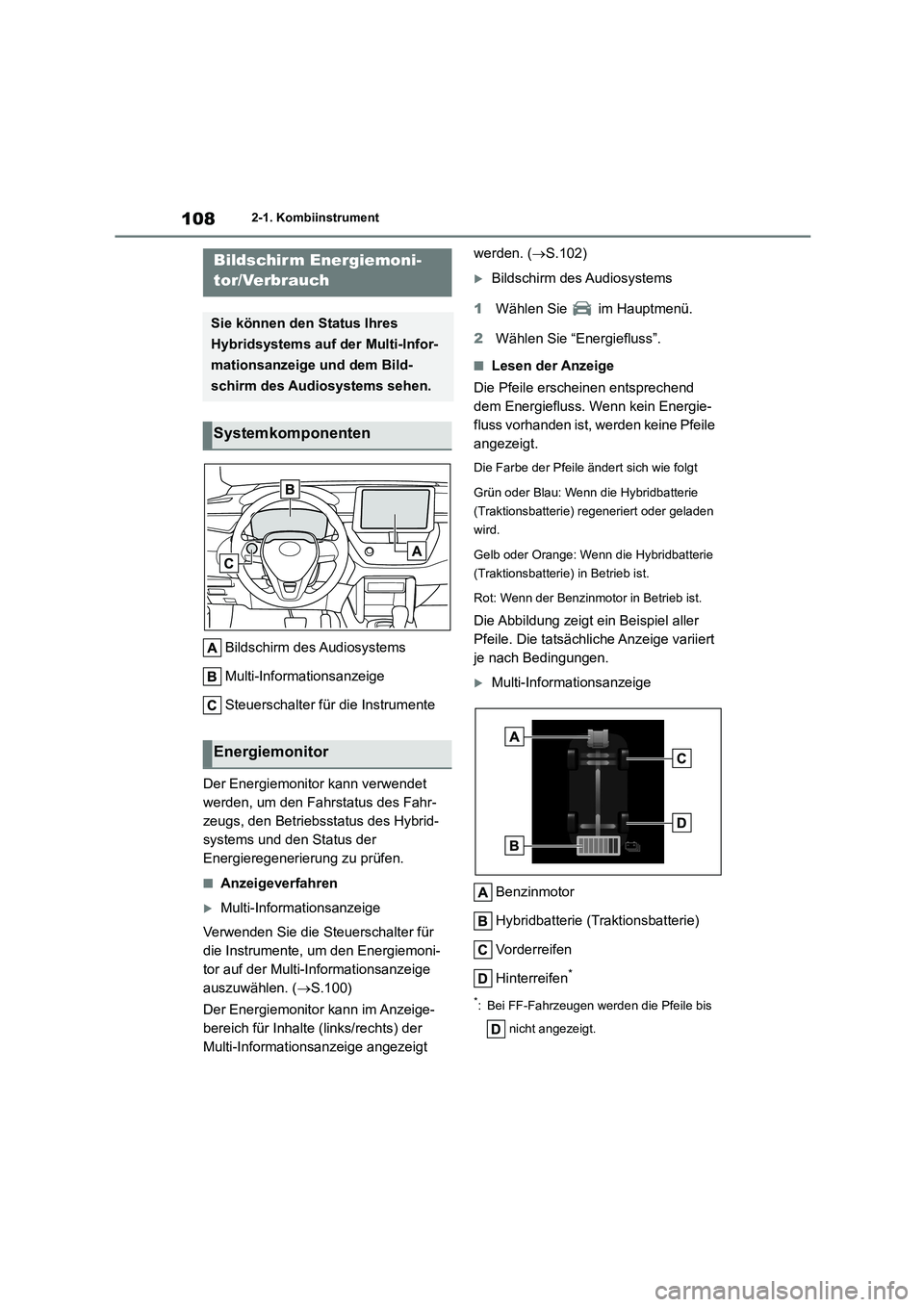

1082-1. Kombiinstrument
Bildschirm des Audiosystems
Multi-Informationsanzeige
Steuerschalter für die Instrumente
Der Energiemonitor kann verwendet
werden, um den Fahrstatus des Fahr-
zeugs, den Betriebsstatus des Hybrid-
systems und den Status der
Energieregenerierung zu prüfen.
■Anzeigeverfahren
Multi-Informationsanzeige
Verwenden Sie die Steuerschalter für
die Instrumente, um den Energiemoni-
tor auf der Multi-Informationsanzeige
auszuwählen. ( S.100)
Der Energiemonitor kann im Anzeige-
bereich für Inhalte (links/rechts) der
Multi-Informationsanzeige angezeigt
werden. ( S.102)
Bildschirm des Audiosystems
1 Wählen Sie im Hauptmenü.
2 Wählen Sie “Energiefluss”.
■Lesen der Anzeige
Die Pfeile erscheinen entsprechend
dem Energiefluss. Wenn kein Energie-
fluss vorhanden ist, werden keine Pfeile
angezeigt.
Die Farbe der Pfeile ändert sich wie folgt
Grün oder Blau: Wenn die Hybridbatterie
(Traktionsbatterie) regeneriert oder geladen
wird.
Gelb oder Orange: Wenn die Hybridbatterie
(Traktionsbatterie) in Betrieb ist.
Rot: Wenn der Benzinmotor in Betrieb ist.
Die Abbildung zeigt ein Beispiel aller
Pfeile. Die tatsächliche Anzeige variiert
je nach Bedingungen.
Multi-Informationsanzeige
Benzinmotor
Hybridbatterie (Traktionsbatterie)
Vo r d e r re i f e n
Hinterreifen*
*: Bei FF-Fahrzeugen werden die Pfeile bis
nicht angezeigt.
Bildschirm Energiemoni-
tor/Verbrauch
Sie können den Status Ihres
Hybridsystems auf der Multi-Infor-
mationsanzeige und dem Bild-
schirm des Audiosystems sehen.
Systemkomponenten
Energiemonitor

109
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Bildschirm des Audiosystems
Benzinmotor
Vorderer Elektromotor (Traktions-
motor)
Hybridbatterie (Traktionsbatterie)
Hinterer Elektromotor (Traktionsmo-
tor)*1
Hinterreifen*2
Vorderreifen
*1: nur Allradmodelle
*2: Bei FF-Fahrzeugen werden die Pfeile bis
nicht angezeigt.
■Farbe der Hybridbatterie (Traktionsbat-
terie) auf dem Audiosystembildschirm
Die Hybridbatterie (Traktionsbatterie) wird blau dargestellt, wenn sie geladen wird, und
gelb, wenn sie in Betrieb ist.
■Warnung für verbleibende Ladung der
Hybridbatterie (Traktionsbatterie)
●Der Summer ertönt mit Unterbrechungen,
wenn die Hybridbatterie (Traktionsbatte- rie) über keine Ladung verfügt, während
der Schalthebel auf N steht, oder wenn die
verbleibende Ladung unter einen bestimm-
ten Wert fällt. Wenn die verbleibende Ladung weiter fällt, ertönt der Summer
dauerhaft.
●Wenn eine Warnmeldung auf der
Multi-Informationsanzeige angezeigt wird
und der Summer ertönt, befolgen Sie zur
Störungssuche die auf dem Bildschirm angezeigten Anweisungen.
■Zustand der Hybridbatterie (Trak-
tionsbatterie)
Multi-Informationsanzeige
Niedrig
Hoch
Bei diesen Abbildungen handelt es sich nur
um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Bildschirm des Audiosystems
Niedrig
Hoch

1102-1. Kombiinstrument
■Fahrtinformationen
1 Wählen Sie im Hauptmenü.
2 Wählen Sie “Fahrinfos”.
Wenn ein anderer Bildschirm als “Aktuell”
angezeigt wird, wählen Sie “Aktuell”.
Bei der Darstellung handelt es sich nur um
ein Beispiel, das von den tatsächlichen Bedingungen leicht abweichen kann.
Zurücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten 15
Minuten
Aktueller Kraftstoffverbrauch
Durchschnittsgesch windigkeit seit
dem Starten de s Hybridsystems.
Verstrichene Zeit seit dem Starten
des Hybridsystems.
Reichweite
Der durchschnittliche Kraftstoffver-
brauch für die letzten 15 Minuten ist
nach Farben unterteilt in vergangene
Durchschnittswerte sowie Durch-
schnittswerte, die se it dem letztmali-
gen Drehen der Starttaste auf ON
ermittelt wurden. Verwenden Sie den
angezeigten durchschnittlichen Kraft-
stoffverbrauch als Referenz.
■Ve r l a u f
1 Wählen Sie im Hauptmenü.
2 Wählen Sie “Fahrinfos”.
Wenn ein anderer Bildschirm als “Verlauf”
angezeigt wird, wählen Sie “Verlauf”.
Bester aufgezeichneter Kraftstoff-
verbrauch
Aktuellster Kraftstoffverbrauch
Zuvor aufgezeichneter Kraftstoffver-
brauch
Zurücksetzen der Verlaufsdaten
Aktualisierung der neusten Daten
zum Kraftstoffverbrauch
Der durchschnittliche Kraftstoffver-
brauchsverlauf ist nach Farben in ver-
gangene Durchschnittswerte und den
durchschnittlichen Kraftstoffverbrauch
seit der letzten Aktualisierung unterteilt.
Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als
Referenz.
Bei der Darstellung handelt es sich nur um
ein Beispiel, das v on den tatsächlichen
Bedingungen leicht abweichen kann.
■Aktualisierung der Verlaufsdaten
Aktualisieren Sie durch die Auswahl von “Aktualisieren” den neusten Kraftstoffver-
brauch, um den aktuellen Kraftstoffver-
brauch erneut zu messen.
Ve r b ra u c h
