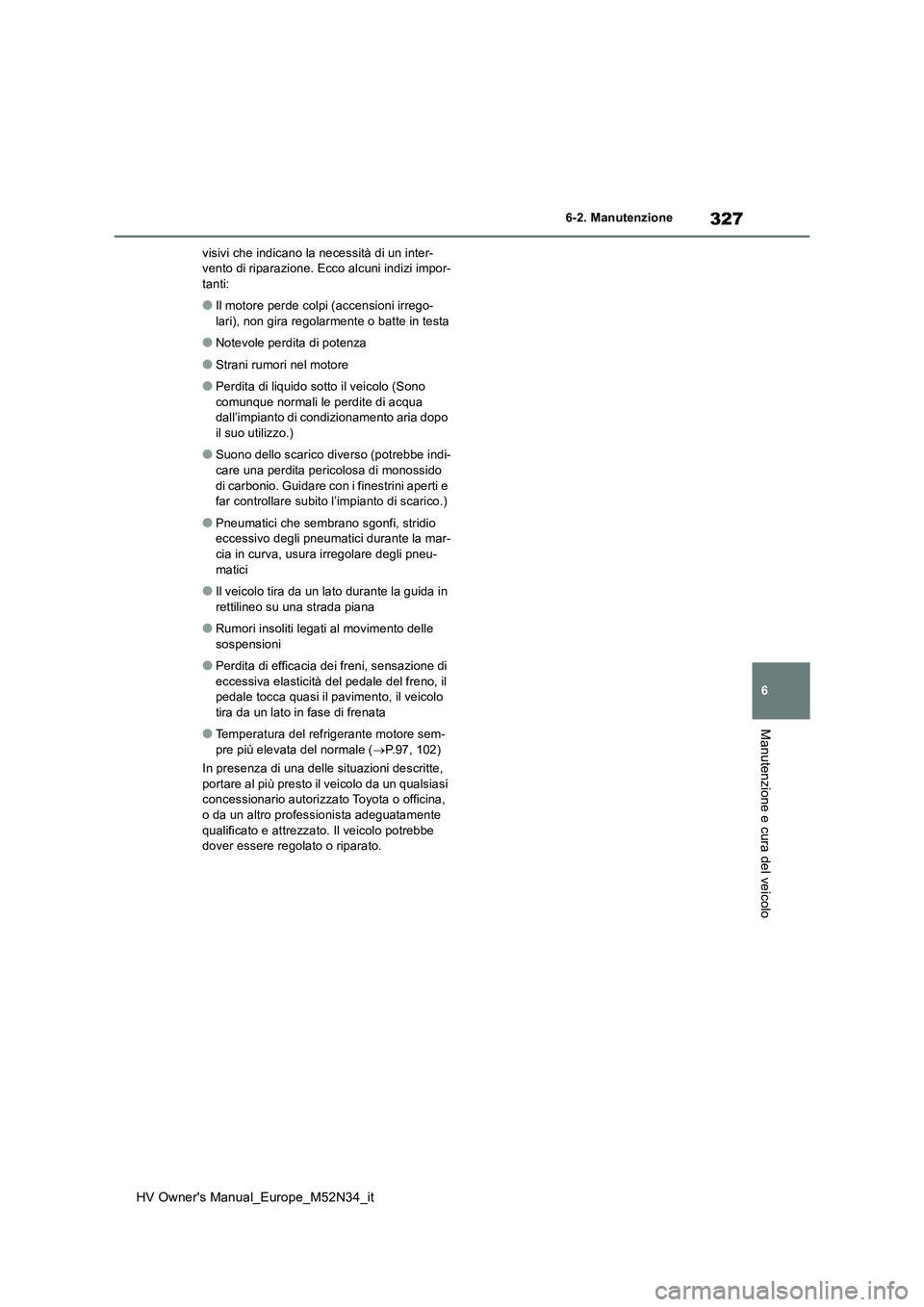

327
6
HV Owner's Manual_Europe_M52N34_it
6-2. Manutenzione
Manutenzione e cura del veicolo
visivi che indicano la necessità di un inter- vento di riparazione. Ecco alcuni indizi impor-tanti:
●Il motore perde colpi (accensioni irrego-lari), non gira regolarmente o batte in testa
●Notevole perdita di potenza
●Strani rumori nel motore
●Perdita di liquido sotto il veicolo (Sono
comunque normali le perdite di acqua dall’impianto di condizionamento aria dopo il suo utilizzo.)
●Suono dello scarico diverso (potrebbe indi-care una perdita pericolosa di monossido
di carbonio. Guidare con i finestrini aperti e far controllare subito l’impianto di scarico.)
●Pneumatici che sembrano sgonfi, stridio eccessivo degli pneumatici durante la mar-cia in curva, usura irregolare degli pneu-
matici
●Il veicolo tira da un lato durante la guida in
rettilineo su una strada piana
●Rumori insoliti legati al movimento delle
sospensioni
●Perdita di efficacia dei freni, sensazione di
eccessiva elasticità del pedale del freno, il pedale tocca quasi il pavimento, il veicolo tira da un lato in fase di frenata
●Temperatura del refrigerante motore sem-pre più elevata del normale ( P.97, 102)
In presenza di una delle situazioni descritte,
portare al più presto il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista adeguatamente
qualificato e attrezzato. Il veicolo potrebbe dover essere regolato o riparato.

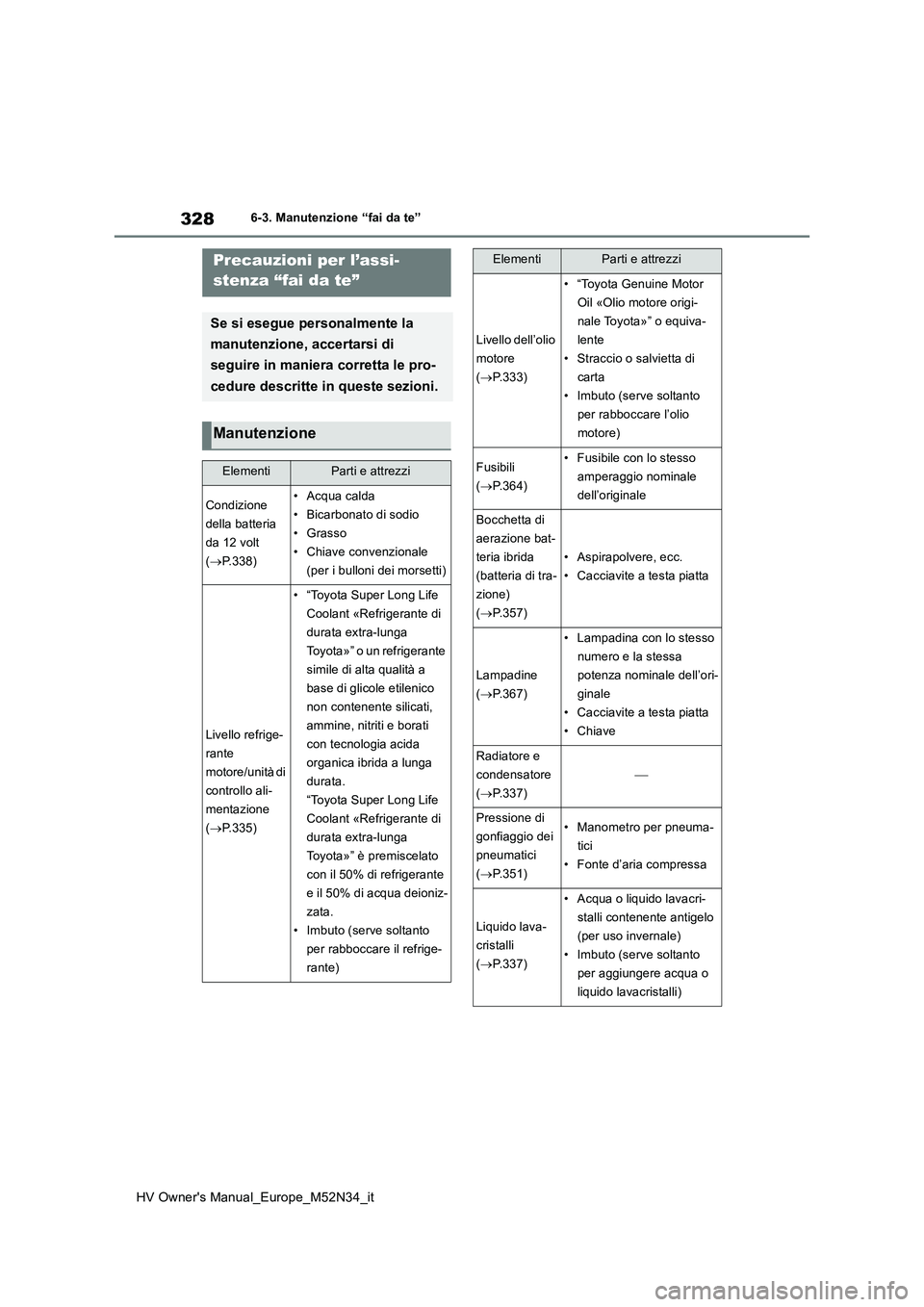

328
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
6-3.Manutenz ion e “ fa i da te”Precauzioni per l’assi-
stenza “fai da te”
Se si esegue personalmente la
manutenzione, accertarsi di
seguire in maniera corretta le pro-
cedure descritte in queste sezioni.
Manutenzione
ElementiParti e attrezzi
Condizione
della batteria
da 12 volt
( P.338)
• Acqua calda
• Bicarbonato di sodio
• Grasso
• Chiave convenzionale
(per i bulloni dei morsetti)
Livello refrige-
rante
motore/unità di
controllo ali-
mentazione
( P.335)
• “Toyota Super Long Life
Coolant «Refrigerante di
durata extra-lunga
Toyota»” o un refrigerante
simile di alta qualità a
base di glicole etilenico
non contenente silicati,
ammine, nitriti e borati
con tecnologia acida
organica ibrida a lunga
durata.
“Toyota Super Long Life
Coolant «Refrigerante di
durata extra-lunga
Toyota»” è premiscelato
con il 50% di refrigerante
e il 50% di acqua deioniz-
zata.
• Imbuto (serve soltanto
per rabboccare il refrige-
rante)
Livello dell’olio
motore
( P.333)
• “Toyota Genuine Motor
Oil «Olio motore origi-
nale Toyota»” o equiva-
lente
• Straccio o salvietta di
carta
• Imbuto (serve soltanto
per rabboccare l’olio
motore)
Fusibili
( P.364)
• Fusibile con lo stesso
amperaggio nominale
dell’originale
Bocchetta di
aerazione bat-
teria ibrida
(batteria di tra-
zione)
( P.357)
• Aspirapolvere, ecc.
• Cacciavite a testa piatta
Lampadine
( P.367)
• Lampadina con lo stesso
numero e la stessa
potenza nominale dell’ori-
ginale
• Cacciavite a testa piatta
• Chiave
Radiatore e
condensatore
( P.337)

Pressione di
gonfiaggio dei
pneumatici
( P.351)
• Manometro per pneuma-
tici
• Fonte d’aria compressa
Liquido lava-
cristalli
( P.337)
• Acqua o liquido lavacri-
stalli contenente antigelo
(per uso invernale)
• Imbuto (serve soltanto
per aggiungere acqua o
liquido lavacristalli)
ElementiParti e attrezzi

329
6

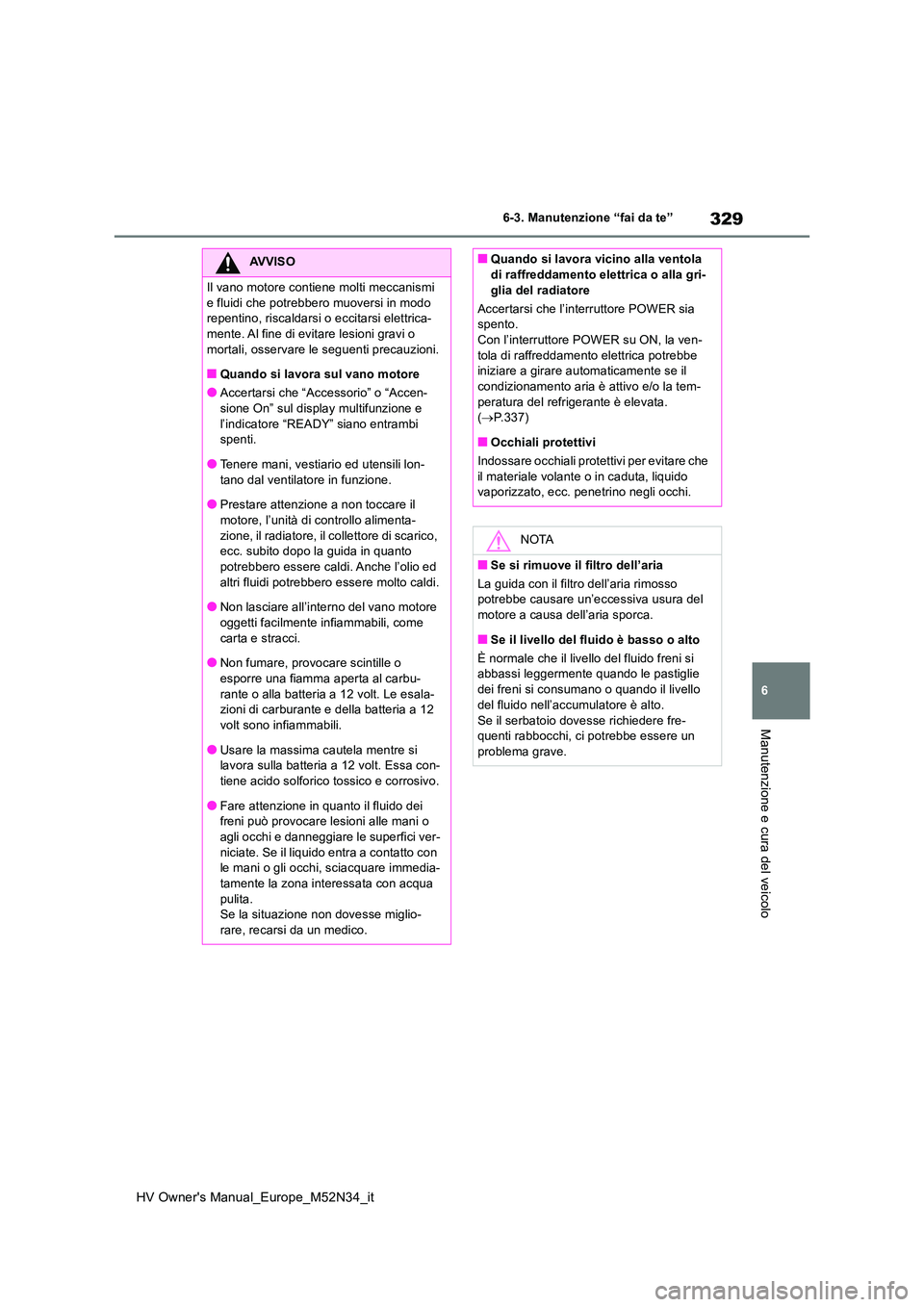

HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
AVVISO
Il vano motore contiene molti meccanismi
e fluidi che potrebbero muoversi in modo repentino, riscaldarsi o eccitarsi elettrica-mente. Al fine di evitare lesioni gravi o
mortali, osservare le seguenti precauzioni.
■Quando si lavora sul vano motore
●Accertarsi che “Accessorio” o “Accen- sione On” sul display multifunzione e
l’indicatore “READY” siano entrambi spenti.
●Tenere mani, vestiario ed utensili lon-
tano dal ventilatore in funzione.
●Prestare attenzione a non toccare il motore, l’unità di controllo alimenta-
zione, il radiatore, il collettore di scarico, ecc. subito dopo la guida in quanto potrebbero essere caldi. Anche l’olio ed
altri fluidi potrebbero essere molto caldi.
●Non lasciare all’interno del vano motore oggetti facilmente infiammabili, come
carta e stracci.
●Non fumare, provocare scintille o esporre una fiamma aperta al carbu-
rante o alla batteria a 12 volt. Le esala- zioni di carburante e della batteria a 12
volt sono infiammabili.
●Usare la massima cautela mentre si lavora sulla batteria a 12 volt. Essa con-
tiene acido solforico tossico e corrosivo.
●Fare attenzione in quanto il fluido dei freni può provocare lesioni alle mani o
agli occhi e danneggiare le superfici ver- niciate. Se il liquido entra a contatto con le mani o gli occhi, sciacquare immedia-
tamente la zona interessata con acqua pulita.Se la situazione non dovesse miglio-
rare, recarsi da un medico.
■Quando si lavora vicino alla ventola di raffreddamento elettrica o alla gri-
glia del radiatore
Accertarsi che l’interruttore POWER sia spento.Con l’interruttore POWER su ON, la ven-
tola di raffreddamento elettrica potrebbe iniziare a girare automaticamente se il condizionamento aria è attivo e/o la tem-
peratura del refrigerante è elevata. ( P.337)
■Occhiali protettivi
Indossare occhiali protettivi per evitare che
il materiale volante o in caduta, liquido vaporizzato, ecc. penetrino negli occhi.
NOTA
■Se si rimuove il filtro dell’aria
La guida con il filtro dell’aria rimosso potrebbe causare un’e ccessiva usura del
motore a causa dell’aria sporca.
■Se il livello del fluido è basso o alto
È normale che il livello del fluido freni si abbassi leggermente quando le pastiglie
dei freni si consumano o quando il livello del fluido nell’accumulatore è alto.
Se il serbatoio dovesse richiedere fre- quenti rabbocchi, ci potrebbe essere un problema grave.

330

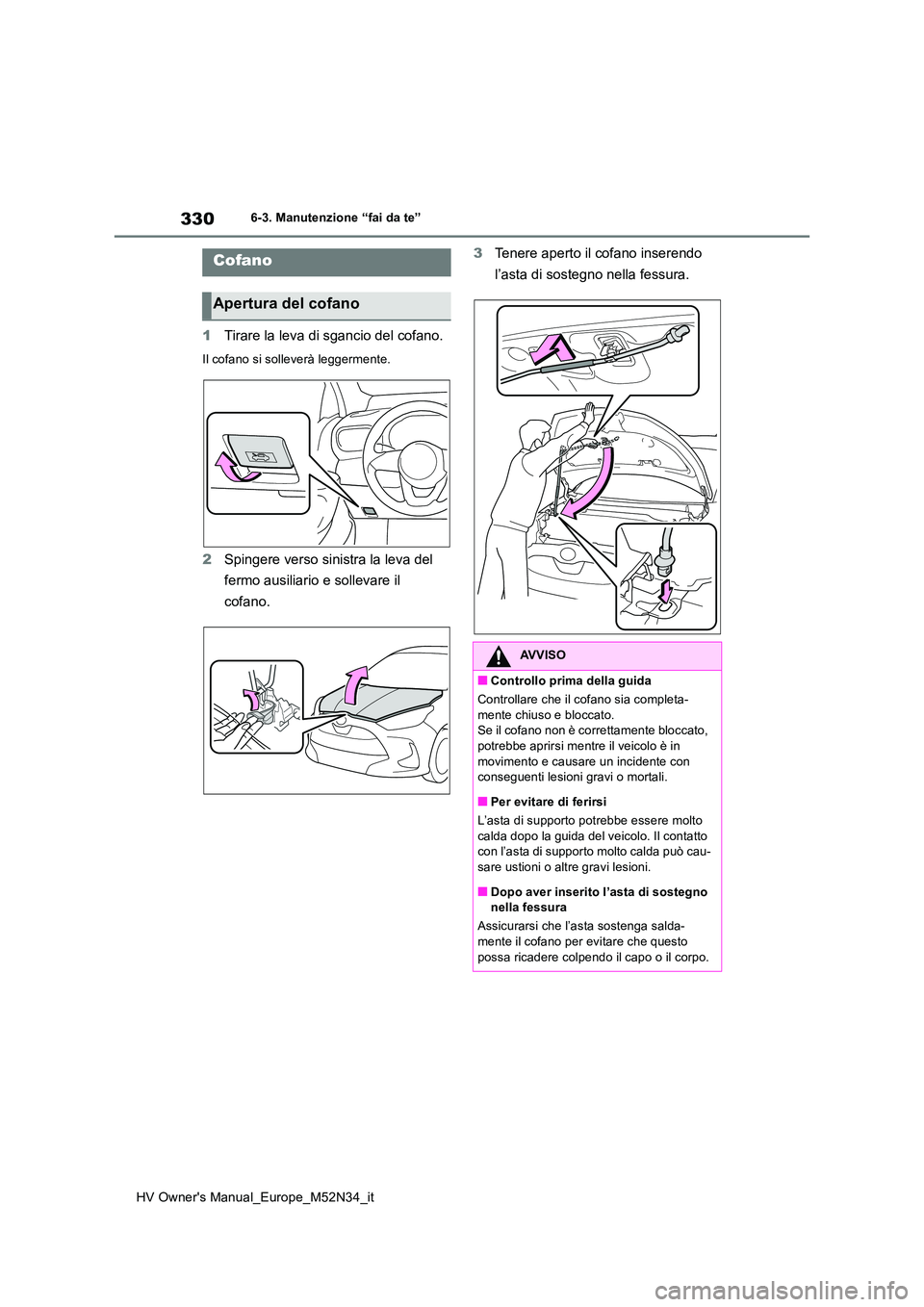

HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
1Tirare la leva di sgancio del cofano.
Il cofano si solleverà leggermente.
2Spingere verso sinistra la leva del
fermo ausiliario e sollevare il
cofano.
3 Tenere aperto il cofano inserendo
l’asta di sostegno nella fessura.Cofano
Apertura del cofano
AVVISO
■Controllo prima della guida
Controllare che il cofano sia completa-
mente chiuso e bloccato. Se il cofano non è correttamente bloccato, potrebbe aprirsi mentre il veicolo è in
movimento e causare un incidente con conseguenti lesioni gravi o mortali.
■Per evitare di ferirsi
L’asta di supporto potrebbe essere molto
calda dopo la guida del veicolo. Il contatto con l’asta di supporto molto calda può cau-sare ustioni o altre gravi lesioni.
■Dopo aver inserito l’asta di sostegno nella fessura
Assicurarsi che l’asta sostenga salda- mente il cofano per evitare che questo
possa ricadere colpendo il capo o il corpo.

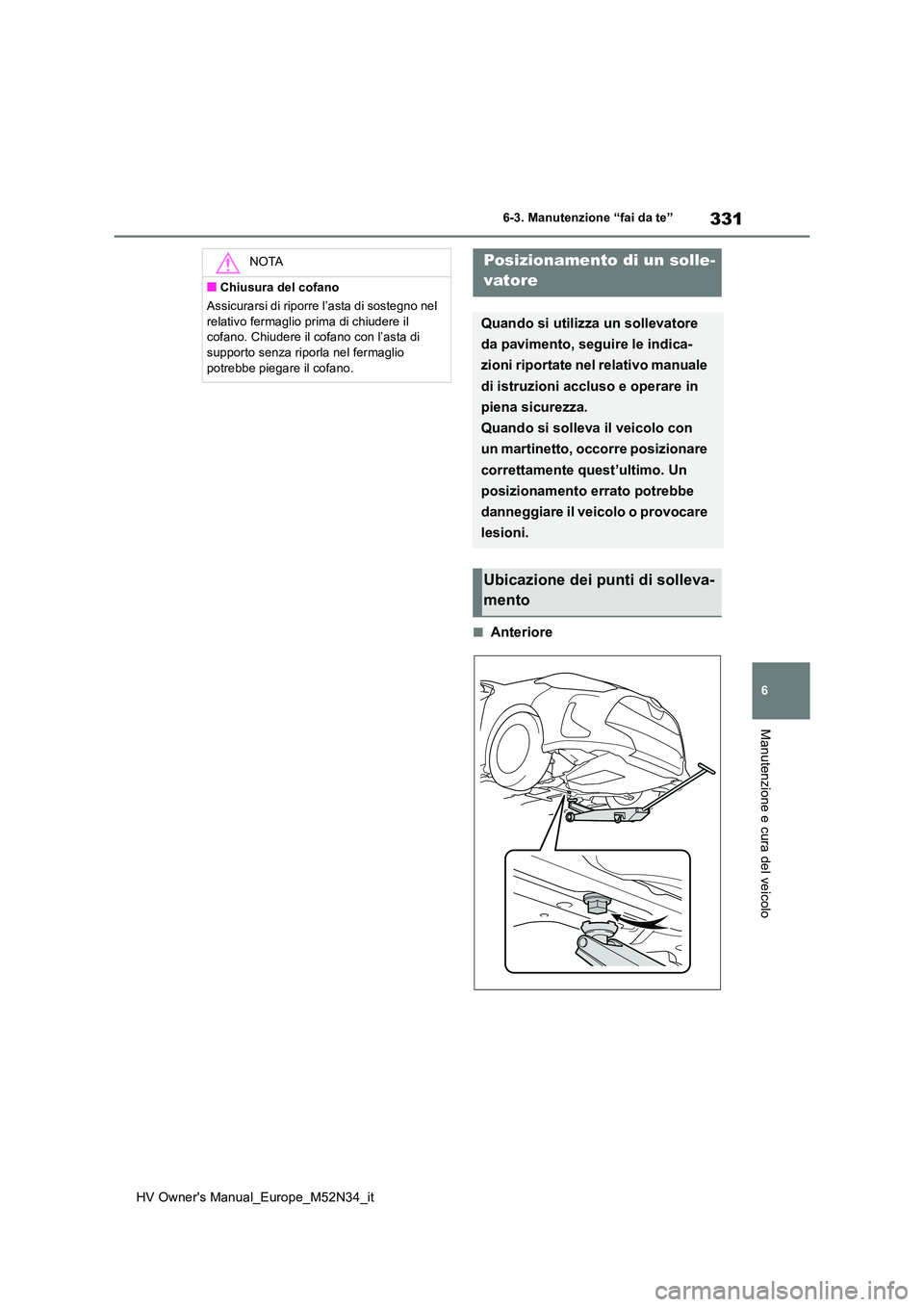

331
6
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
■Anteriore
NOTA
■Chiusura del cofano
Assicurarsi di riporre l’asta di sostegno nel
relativo fermaglio prima di chiudere il cofano. Chiudere il cofano con l’asta di supporto senza riporla nel fermaglio
potrebbe piegare il cofano.
Posizionamento di un solle-
vatore
Quando si utilizza un sollevatore
da pavimento, seguire le indica-
zioni riportate nel relativo manuale
di istruzioni accluso e operare in
piena sicurezza.
Quando si solleva il veicolo con
un martinetto, occorre posizionare
correttamente quest’ultimo. Un
posizionamento errato potrebbe
danneggiare il veicolo o provocare
lesioni.
Ubicazione dei punti di solleva-
mento

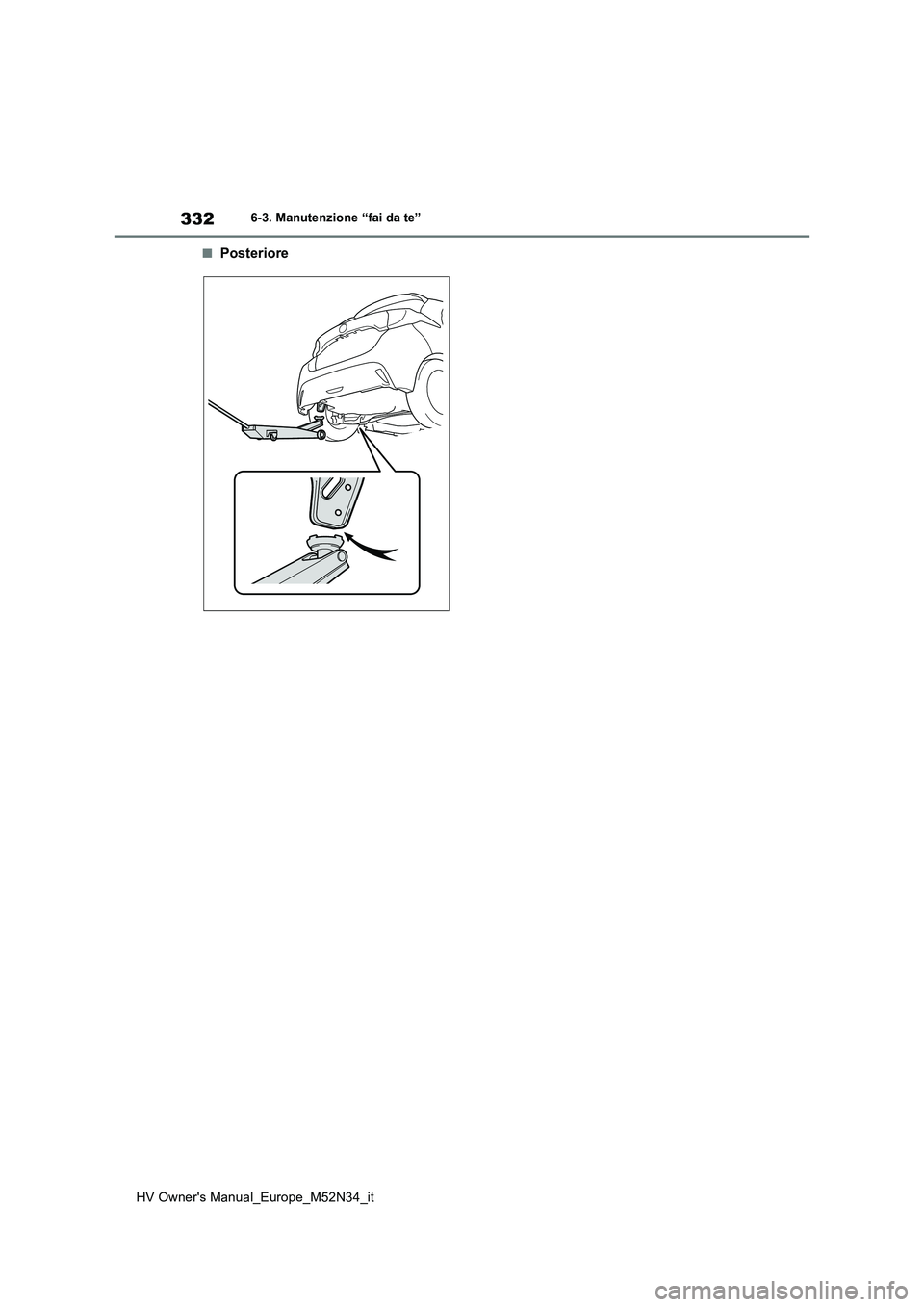

332
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
■Posteriore

333
6
HV Owner's Manual_Europe_M52N34_it

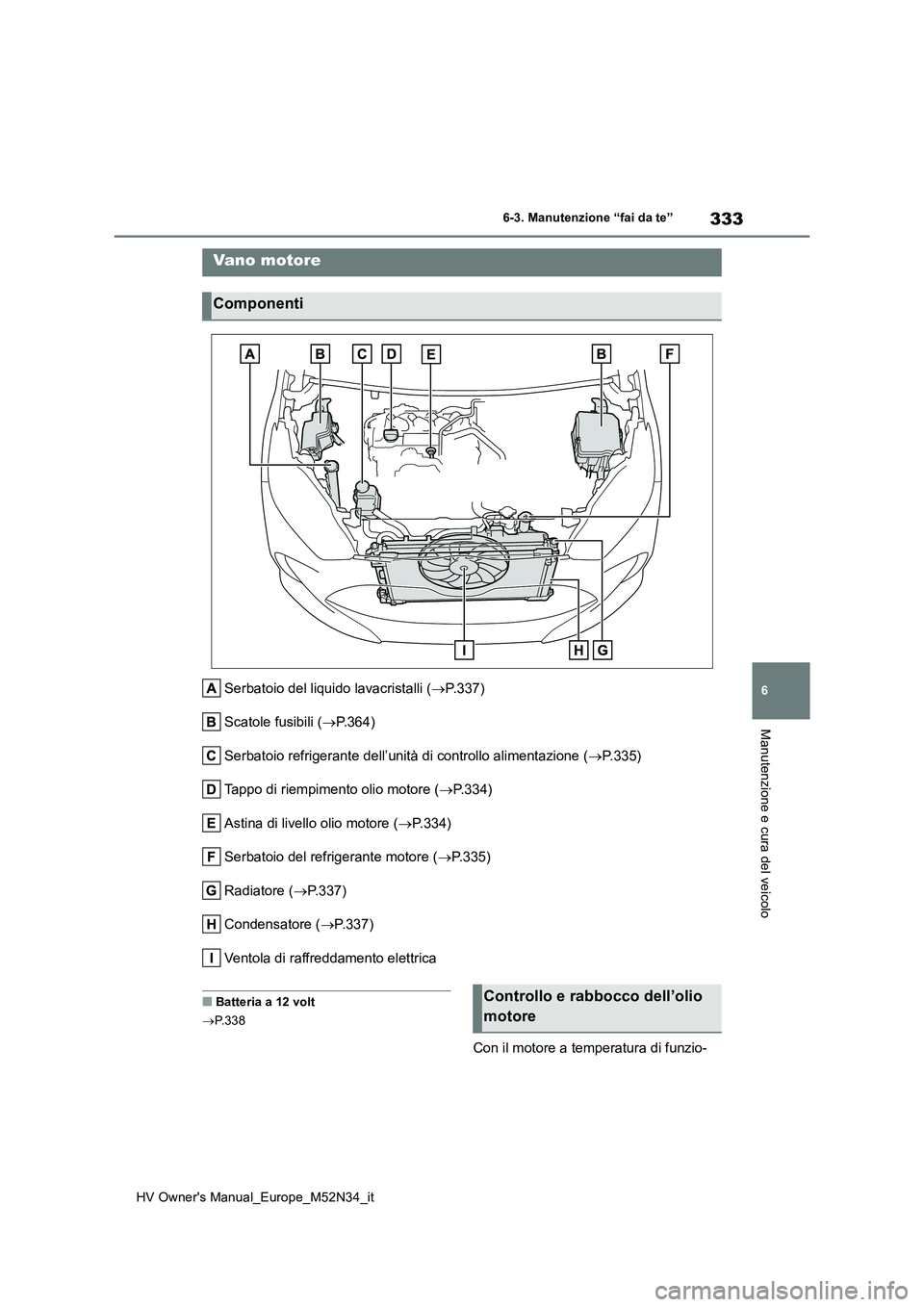

6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Serbatoio del liquido lavacristalli (P.337)
Scatole fusibili ( P.364)
Serbatoio refrigerante dell’unità di controllo alimentazione ( P.335)
Tappo di riempimento olio motore ( P.334)
Astina di livello olio motore ( P.334)
Serbatoio del refrigerante motore ( P.335)
Radiatore ( P.337)
Condensatore ( P.337)
Ventola di raffreddamento elettrica
■Batteria a 12 volt
 P.338
Con il motore a temperatura di funzio-
Va no mo to r e
Componenti
Controllo e rabbocco dell’olio
motore

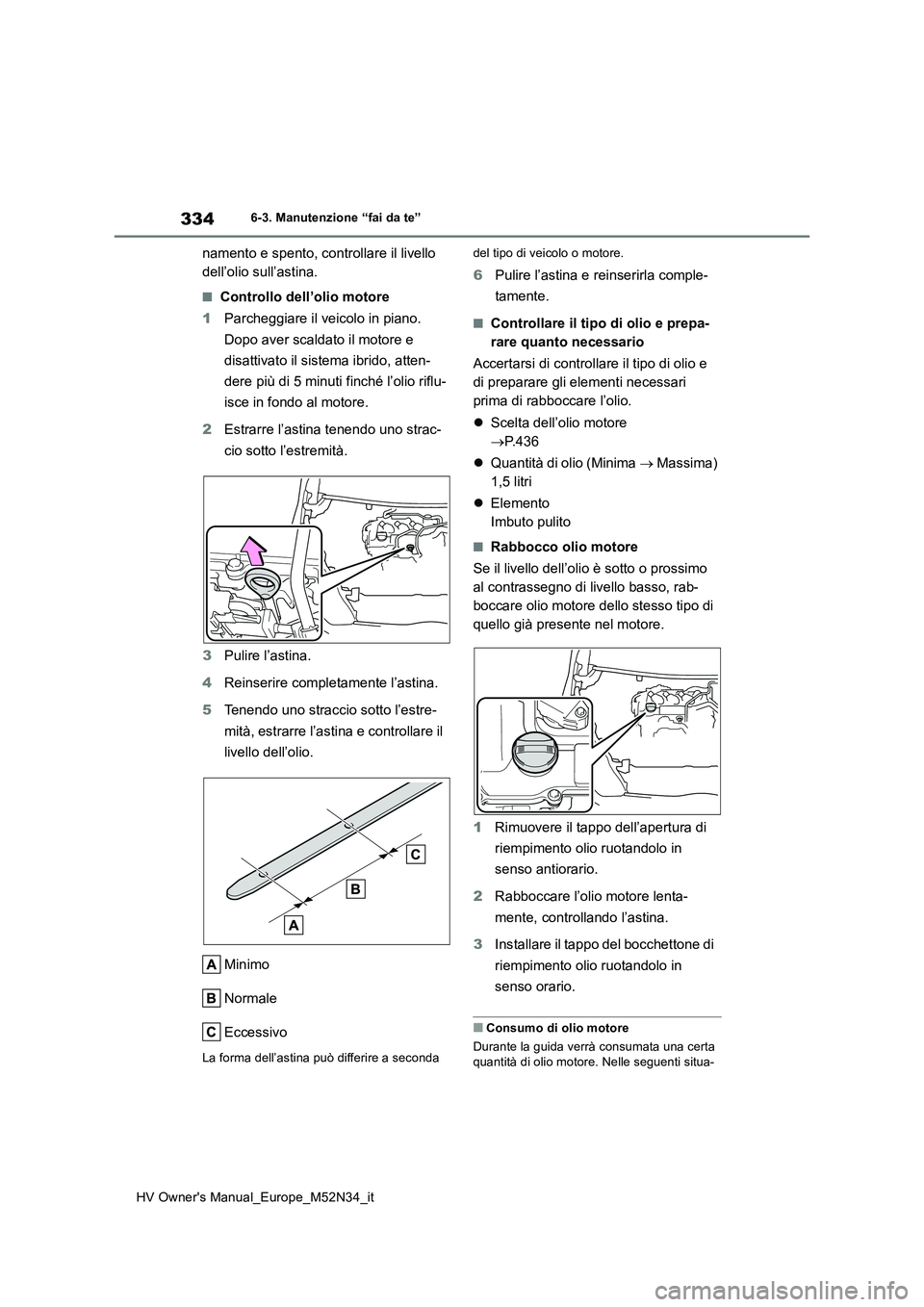

334
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
namento e spento, controllare il livello
dell’olio sull’astina.
■Controllo dell’olio motore
1 Parcheggiare il veicolo in piano.
Dopo aver scaldato il motore e
disattivato il sistema ibrido, atten-
dere più di 5 minuti finché l’olio riflu-
isce in fondo al motore.
2 Estrarre l’astina tenendo uno strac-
cio sotto l’estremità.
3 Pulire l’astina.
4 Reinserire completamente l’astina.
5 Tenendo uno straccio sotto l’estre-
mità, estrarre l’astina e controllare il
livello dell’olio.
Minimo
Normale
Eccessivo
La forma dell’astina può differire a seconda
del tipo di veicolo o motore.
6 Pulire l’astina e reinserirla comple-
tamente.
■Controllare il tipo di olio e prepa-
rare quanto necessario
Accertarsi di controllare il tipo di olio e
di preparare gli elementi necessari
prima di rabboccare l’olio.
 Scelta dell’olio motore
 P.436
 Quantità di olio (Minima  Massima)
1,5 litri
 Elemento
Imbuto pulito
■Rabbocco olio motore
Se il livello dell’olio è sotto o prossimo
al contrassegno di livello basso, rab-
boccare olio motore dello stesso tipo di
quello già presente nel motore.
1 Rimuovere il tappo dell’apertura di
riempimento olio ruotandolo in
senso antiorario.
2 Rabboccare l’olio motore lenta-
mente, controllando l’astina.
3 Installare il tappo del bocchettone di
riempimento olio ruotandolo in
senso orario.
■Consumo di olio motore
Durante la guida verrà consumata una certa quantità di olio motore. Nelle seguenti situa-
