2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo

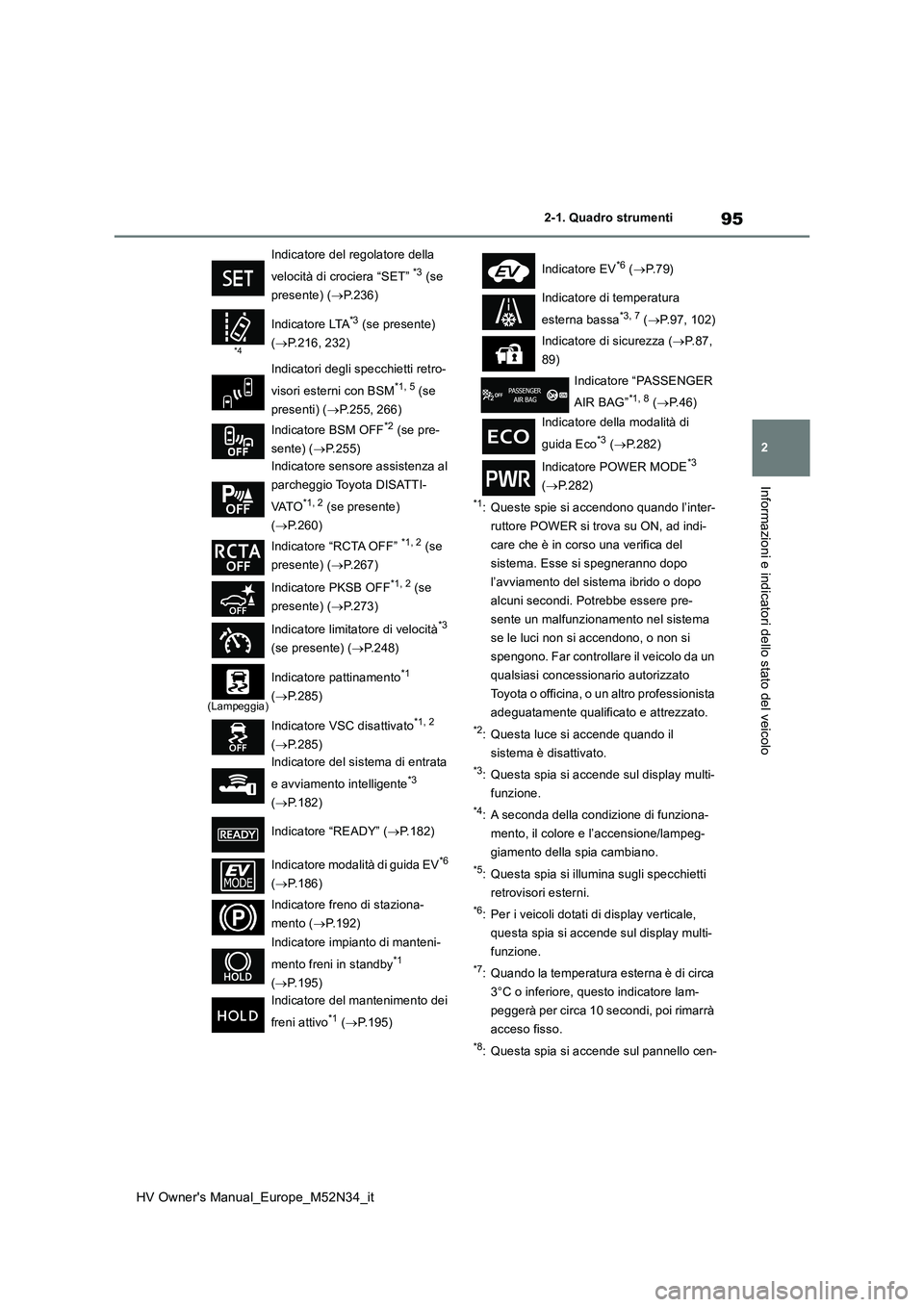

*1: Queste spie si accendono quando l’inter-
ruttore POWER si trova su ON, ad indi-
care che è in corso una verifica del
sistema. Esse si spegneranno dopo
l’avviamento del sistema ibrido o dopo
alcuni secondi. Potrebbe essere pre-
sente un malfunzionamento nel sistema
se le luci non si accendono, o non si
spengono. Far controllare il veicolo da un
qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Questa luce si accende quando il
sistema è disattivato.
*3: Questa spia si accende sul display multi-
funzione.
*4: A seconda della condizione di funziona-
mento, il colore e l’accensione/lampeg-
giamento della spia cambiano.
*5: Questa spia si illumina sugli specchietti
retrovisori esterni.
*6: Per i veicoli dotati di display verticale,
questa spia si accende sul display multi-
funzione.
*7: Quando la temperatura esterna è di circa
3°C o inferiore, questo indicatore lam-
peggerà per circa 10 secondi, poi rimarrà
acceso fisso.
*8: Questa spia si accende sul pannello cen-
Indicatore del regolatore della
velocità di crociera “SET” *3 (se
presente) ( P.236)
*4
Indicatore LTA*3 (se presente)
( P.216, 232)
Indicatori degli specchietti retro-
visori esterni con BSM*1, 5 (se
presenti) ( P.255, 266)
Indicatore BSM OFF*2 (se pre-
sente) ( P.255)
Indicatore sensore assistenza al
parcheggio Toyota DISATTI-
VAT O*1, 2 (se presente)
( P.260)
Indicatore “RCTA OFF” *1, 2 (se
presente) ( P.267)
Indicatore PKSB OFF*1, 2 (se
presente) ( P.273)
Indicatore limitatore di velocità*3
(se presente) ( P.248)
(Lampeggia)
Indicatore pattinamento*1
( P.285)
Indicatore VSC disattivato*1, 2
( P.285)
Indicatore del sistema di entrata
e avviamento intelligente*3
( P.182)
Indicatore “READY” ( P.182)
Indicatore modalità di guida EV*6
( P.186)
Indicatore freno di staziona-
mento ( P.192)
Indicatore impianto di manteni-
mento freni in standby*1
( P.195)
Indicatore del mantenimento dei
freni attivo*1 ( P.195)
Indicatore EV*6 (P. 7 9 )
Indicatore di temperatura
esterna bassa*3, 7 ( P.97, 102)
Indicatore di sicurezza ( P. 8 7 ,
89)
Indicatore “PASSENGER
AIR BAG”*1, 8 ( P.46)
Indicatore della modalità di
guida Eco*3 ( P.282)
Indicatore POWER MODE*3
( P.282)

96
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti

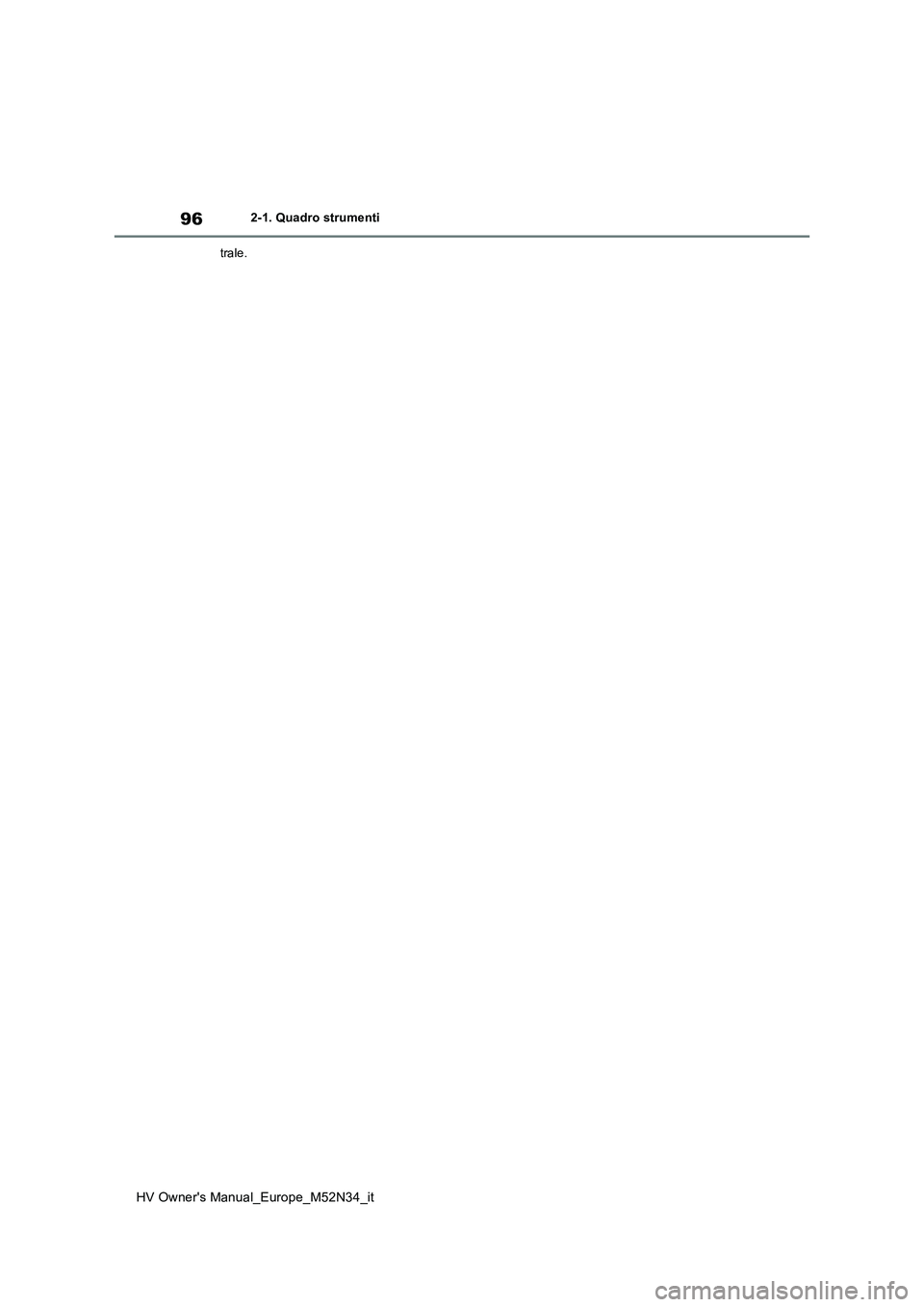

trale.

97
2
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo

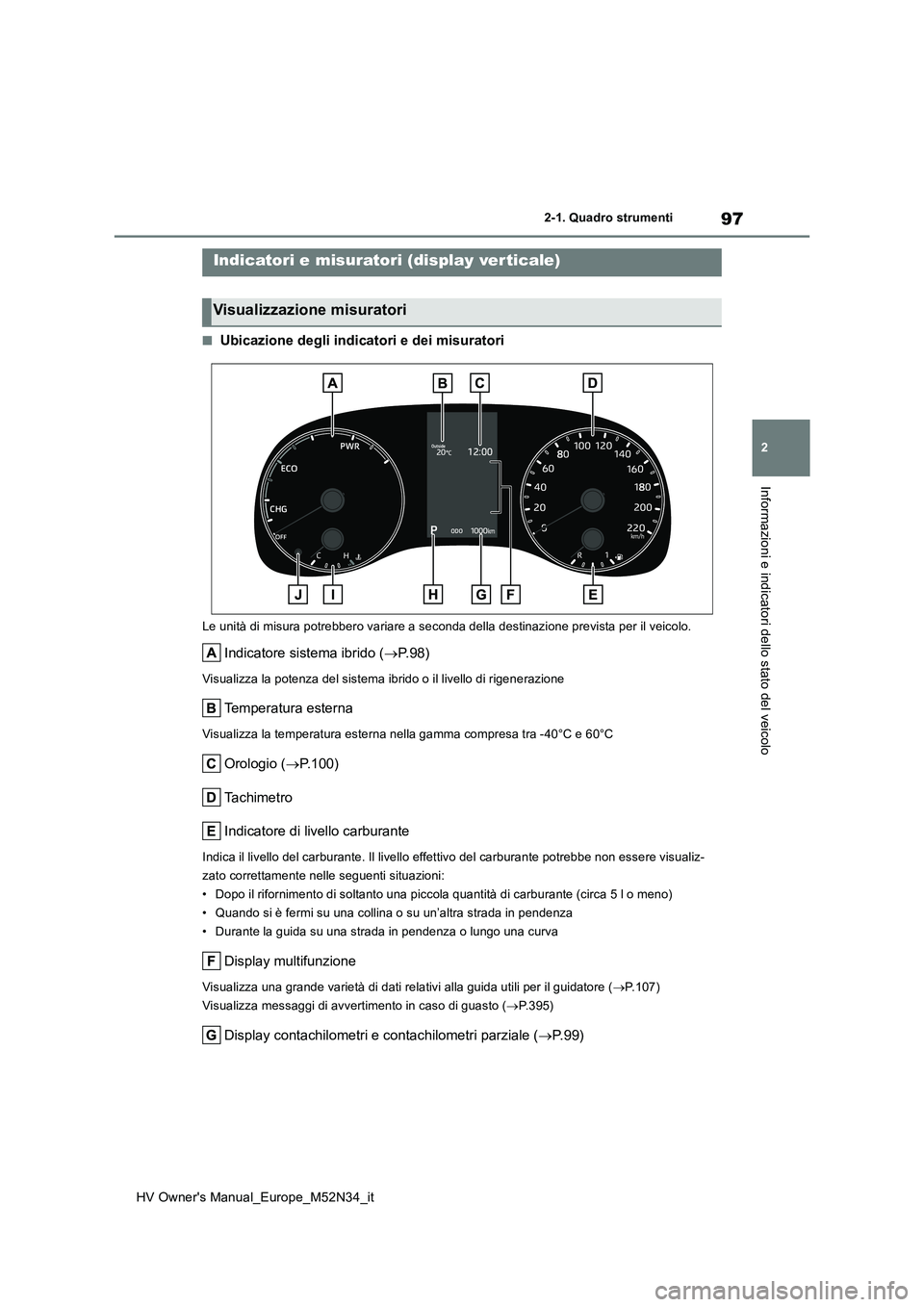

■Ubicazione degli indicatori e dei misuratori
Le unità di misura potrebbero variare a seconda della destinazione prevista per il veicolo.
Indicatore sistema ibrido (P. 9 8 )
Visualizza la potenza del sistema ibrido o il livello di rigenerazione
Temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40°C e 60°C
Orologio (P.100)
Ta c h i m e t r o
Indicatore di livello carburante
Indica il livello del carburante. Il livello effettivo del carb urante potrebbe non essere visualiz-
zato correttamente nelle seguenti situazioni:
• Dopo il rifornimento di soltanto una piccola quantità di carbu rante (circa 5 l o meno)
• Quando si è fermi su una collina o su un’altra strada in pende nza
• Durante la guida su una strada in pendenza o lungo una curva
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore (P.107)
Visualizza messaggi di avvertimento in caso di guasto ( P.395)
Display contachilometri e contachilometri parziale (P. 9 9 )
Indicatori e misuratori (display verticale)
Visualizzazione misuratori

98
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti

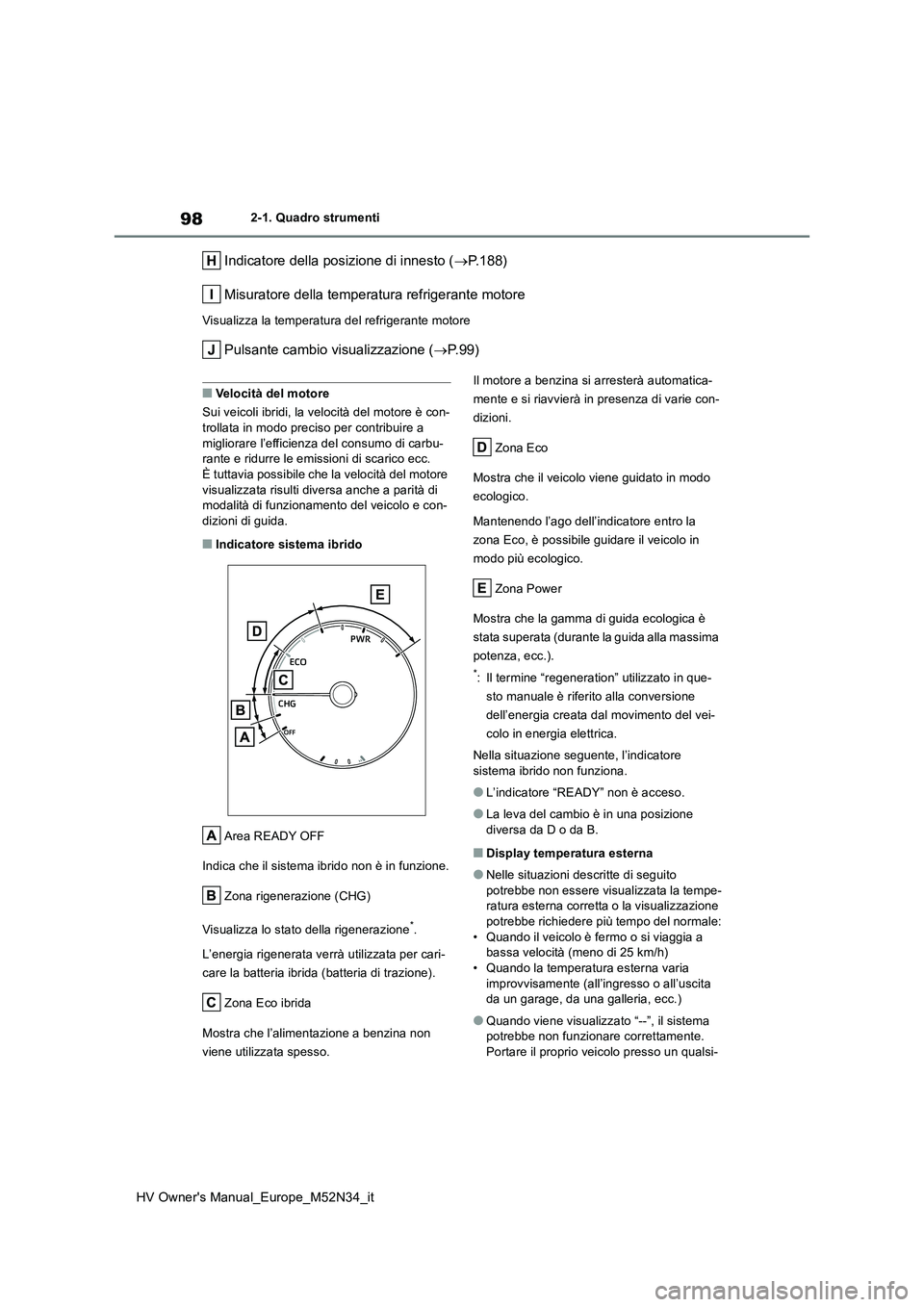

Indicatore della posizione di innesto (P.188)
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Pulsante cambio visualizzazione ( P.99)
■Velocità del motore
Sui veicoli ibridi, la velocità del motore è con-
trollata in modo preciso per contribuire a migliorare l’efficienza del consumo di carbu-rante e ridurre le emissioni di scarico ecc.
È tuttavia possibile che la velocità del motore visualizzata risulti diversa anche a parità di modalità di funzionamento del veicolo e con-
dizioni di guida.
■Indicatore sistema ibrido
Area READY OFF
Indica che il sistema ibrido non è in funzione.
Zona rigenerazione (CHG)
Visualizza lo stato della rigenerazione*.
L’energia rigenerata verrà utilizzata per cari-
care la batteria ibrida (batteria di trazione).
Zona Eco ibrida
Mostra che l’alimentazione a benzina non
viene utilizzata spesso.
Il motore a benzina si arresterà automatica-
mente e si riavvierà in presenza di varie con-
dizioni.
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Mantenendo l’ago dell’indicatore entro la
zona Eco, è possibile guidare il veicolo in
modo più ecologico.
Zona Power
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla massima
potenza, ecc.).
*: Il termine “regeneration” utilizzato in que-
sto manuale è riferito alla conversione
dell’energia creata dal movimento del vei-
colo in energia elettrica.
Nella situazione seguente, l’indicatore
sistema ibrido non funziona.
●L’indicatore “READY” non è acceso.
●La leva del cambio è in una posizione
diversa da D o da B.
■Display temperatura esterna
●Nelle situazioni descritte di seguito
potrebbe non essere visualizzata la tempe- ratura esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale:
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)• Quando la temperatura esterna varia
improvvisamente (all’ingresso o all’uscita da un garage, da una galleria, ecc.)
●Quando viene visualizzato “--”, il sistema potrebbe non funzionare correttamente. Portare il proprio veicolo presso un qualsi-

99
2
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo

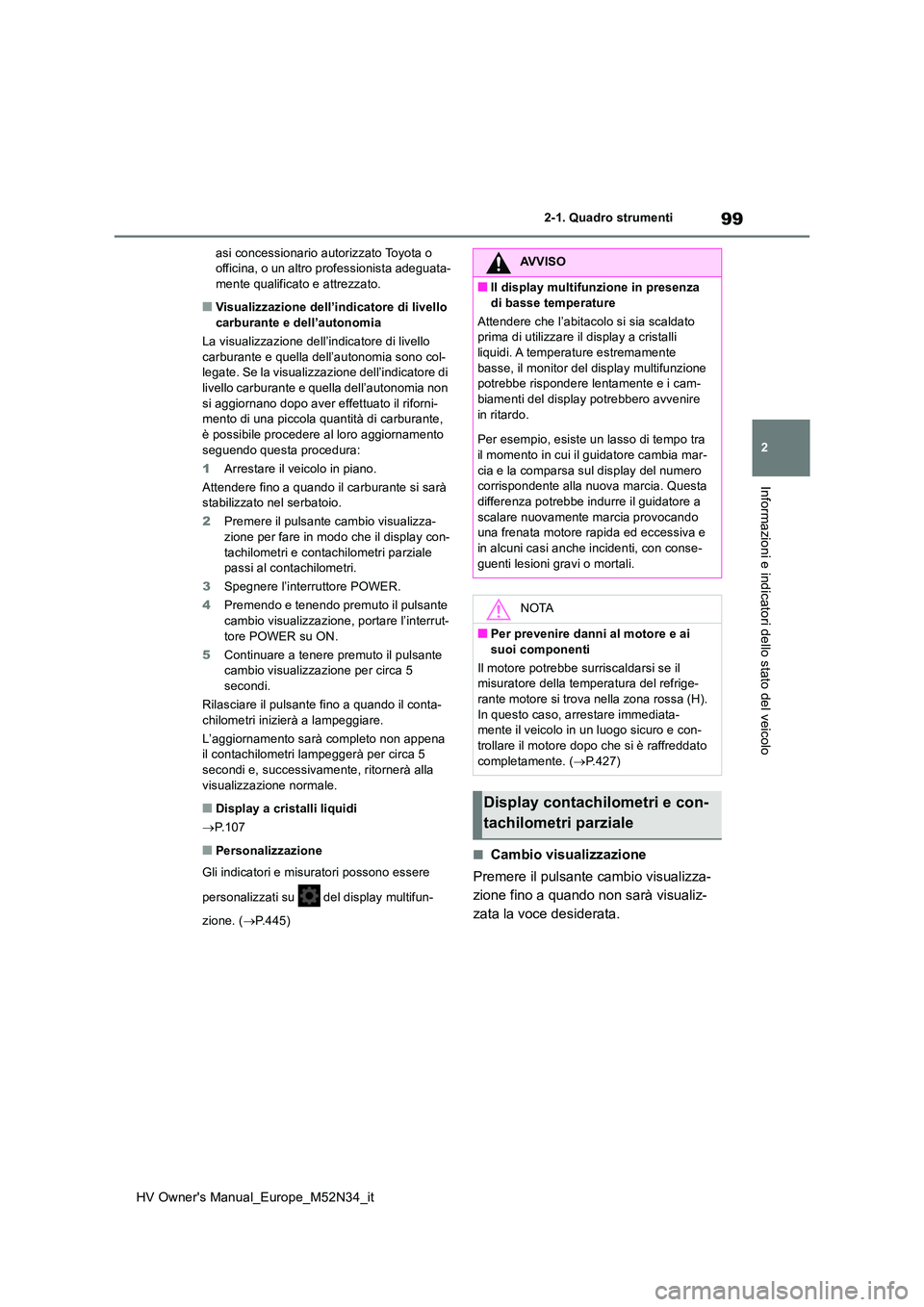

asi concessionario autorizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato.
■Visualizzazione dell’indicatore di livello
carburante e dell’autonomia
La visualizzazione dell’indicatore di livello carburante e quella dell’autonomia sono col-legate. Se la visualizzazione dell’indicatore di
livello carburante e quella dell’autonomia non si aggiornano dopo aver effettuato il riforni-mento di una piccola quantità di carburante,
è possibile procedere al loro aggiornamento seguendo questa procedura:
1 Arrestare il veicolo in piano.
Attendere fino a quando il carburante si sarà stabilizzato nel serbatoio.
2 Premere il pulsante cambio visualizza-
zione per fare in modo che il display con- tachilometri e contachilometri parziale passi al contachilometri.
3 Spegnere l’interruttore POWER.
4 Premendo e tenendo premuto il pulsante
cambio visualizzazione, portare l’interrut- tore POWER su ON.
5 Continuare a tenere premuto il pulsante cambio visualizzazione per circa 5
secondi.
Rilasciare il pulsante fino a quando il conta- chilometri inizierà a lampeggiare.
L’aggiornamento sarà completo non appena il contachilometri lampeggerà per circa 5
secondi e, successivamente, ritornerà alla visualizzazione normale.
■Display a cristalli liquidi
 P.107
■Personalizzazione
Gli indicatori e misuratori possono essere
personalizzati su del display multifun-
zione. ( P.445)
■Cambio visualizzazione
Premere il pulsante cambio visualizza-
zione fino a quando non sarà visualiz-
zata la voce desiderata.
AVVISO
■Il display multifunzione in presenza
di basse temperature
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi. A temperature estremamente
basse, il monitor del display multifunzione potrebbe rispondere lentamente e i cam-biamenti del display potrebbero avvenire
in ritardo.
Per esempio, esiste un lasso di tempo tra il momento in cui il guidatore cambia mar-
cia e la comparsa sul display del numero corrispondente alla nuova marcia. Questa differenza potrebbe indurre il guidatore a
scalare nuovamente marcia provocando una frenata motore rapida ed eccessiva e in alcuni casi anche incidenti, con conse-
guenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai
suoi componenti
Il motore potrebbe surriscaldarsi se il misuratore della temperatura del refrige-rante motore si trova nella zona rossa (H).
In questo caso, arrestare immediata- mente il veicolo in un luogo sicuro e con-trollare il motore dopo che si è raffreddato
completamente. ( P.427)
Display contachilometri e con-
tachilometri parziale

100
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti

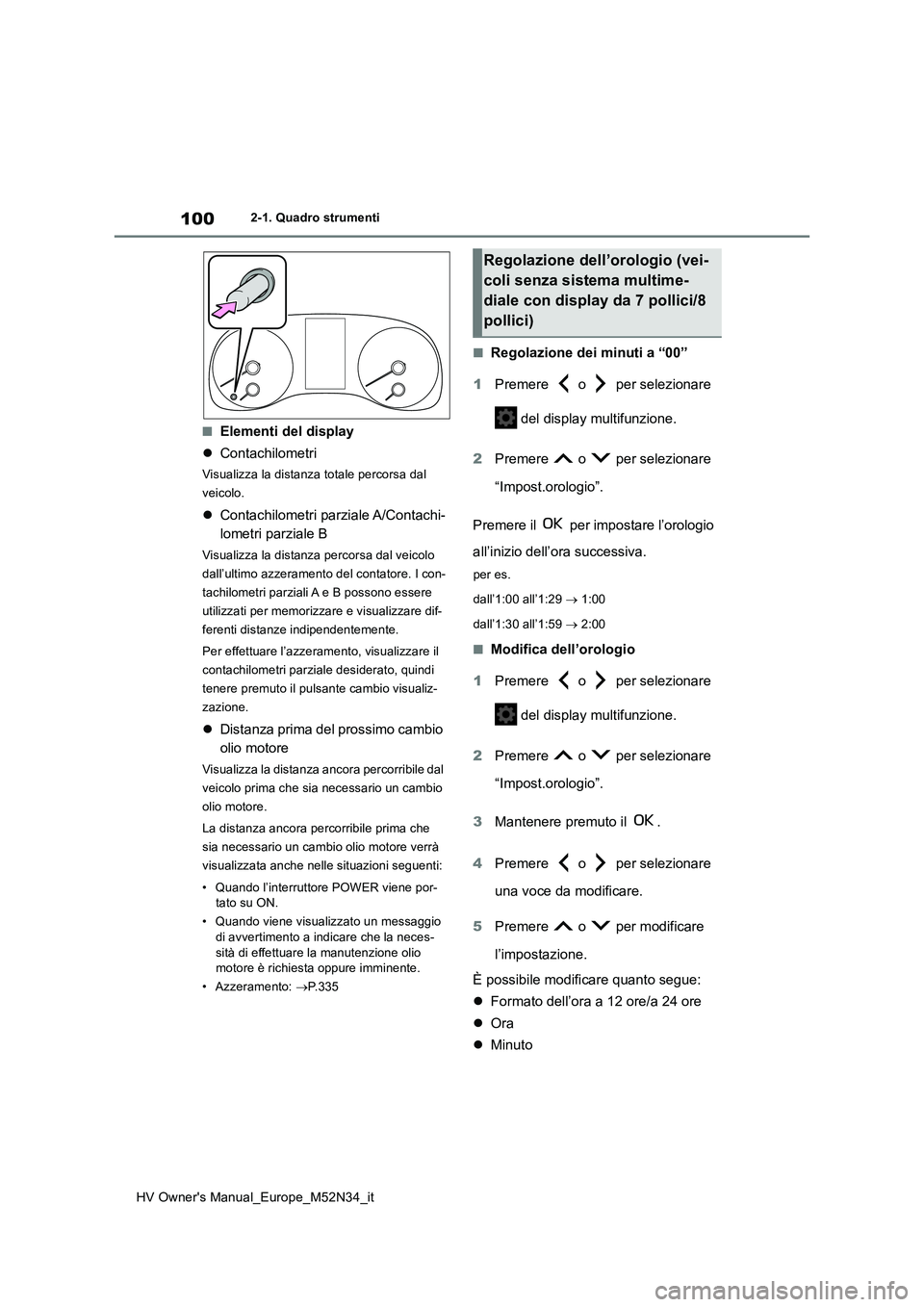

■Elementi del display
 Contachilometri
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/Contachi-
lometri parziale B
Visualizza la distanza percorsa dal veicolo
dall’ultimo azzeramento del contatore. I con-
tachilometri parziali A e B possono essere
utilizzati per memorizzare e visualizzare dif-
ferenti distanze indipendentemente.
Per effettuare l’azzeramento, visualizzare il
contachilometri parziale desiderato, quindi
tenere premuto il pulsante cambio visualiz-
zazione.
 Distanza prima del prossimo cambio
olio motore
Visualizza la distanza ancora percorribile dal
veicolo prima che sia necessario un cambio
olio motore.
La distanza ancora percorribile prima che
sia necessario un cambio olio motore verrà
visualizzata anche nelle situazioni seguenti:
• Quando l’interruttore POWER viene por- tato su ON.
• Quando viene visualizzato un messaggio di avvertimento a indicare che la neces-
sità di effettuare la manutenzione olio motore è richiesta oppure imminente.
• Azzeramento: P.335
■Regolazione dei minuti a “00”
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
“Impost.orologio”.
Premere il per impostare l’orologio
all’inizio dell’ora successiva.
per es.
dall’1:00 all’1:29  1:00
dall’1:30 all’1:59  2:00
■Modifica dell’orologio
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
“Impost.orologio”.
3 Mantenere premuto il .
4 Premere o per selezionare
una voce da modificare.
5 Premere o per modificare
l’impostazione.
È possibile modificare quanto segue:
 Formato dell’ora a 12 ore/a 24 ore
 Ora
 Minuto
Regolazione dell’orologio (vei-
coli senza sistema multime-
diale con display da 7 pollici/8
pollici)

101
2
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo

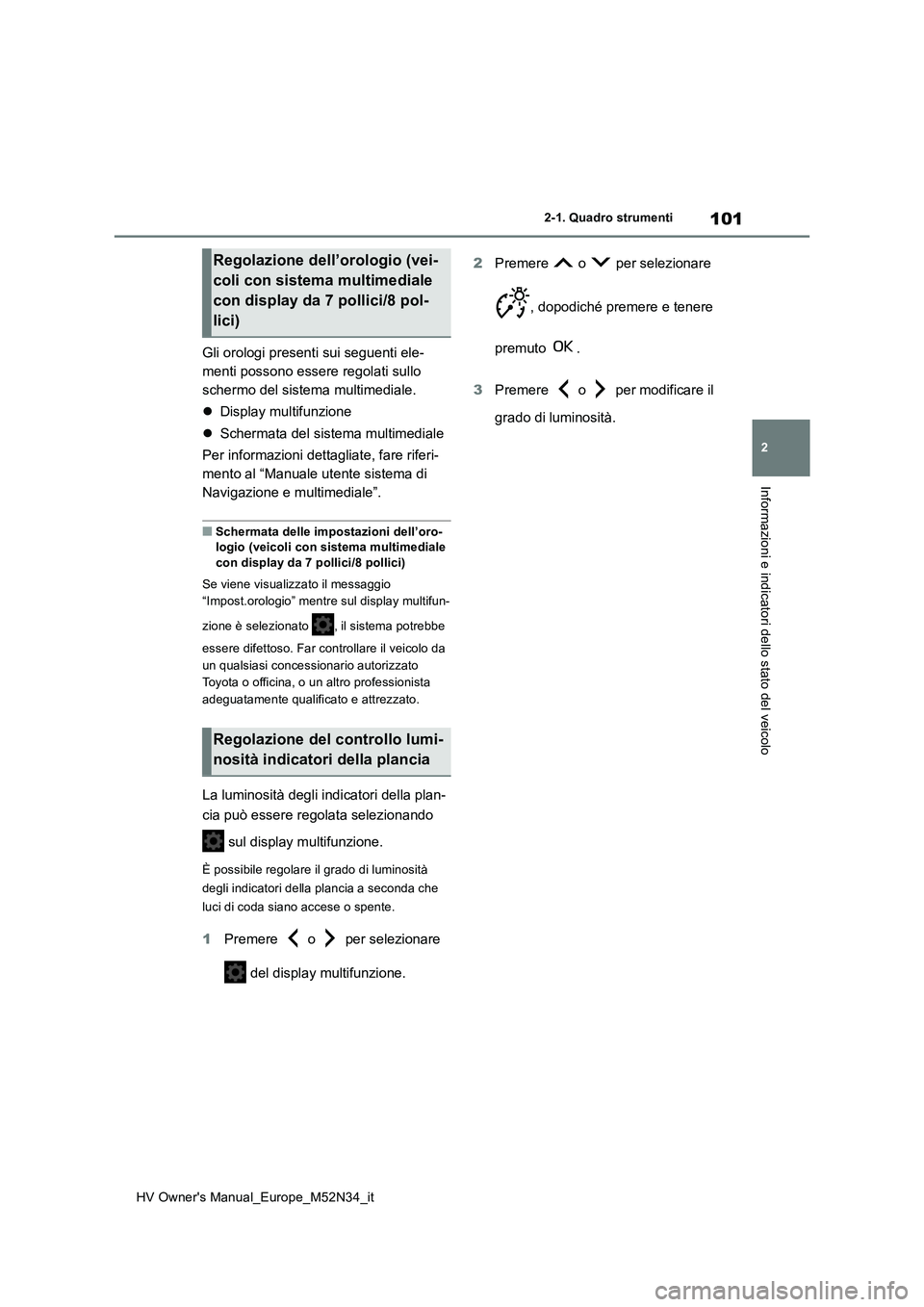

Gli orologi presenti sui seguenti ele-
menti possono essere regolati sullo
schermo del sistema multimediale.
 Display multifunzione
 Schermata del sistema multimediale
Per informazioni dettagliate, fare riferi-
mento al “Manuale utente sistema di
Navigazione e multimediale”.
■Schermata delle impostazioni dell’oro- logio (veicoli con sistema multimediale con display da 7 pollici/8 pollici)
Se viene visualizzato il messaggio
“Impost.orologio” mentre sul display multifun-
zione è selezionato , il sistema potrebbe
essere difettoso. Far controllare il veicolo da
un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
La luminosità degli indicatori della plan-
cia può essere regolata selezionando
sul display multifunzione.
È possibile regolare il grado di luminosità
degli indicatori della plancia a seconda che
luci di coda siano accese o spente.
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
, dopodiché premere e tenere
premuto .
3 Premere o per modificare il
grado di luminosità.
Regolazione dell’orologio (vei-
coli con sistema multimediale
con display da 7 pollici/8 pol-
lici)
Regolazione del controllo lumi-
nosità indicatori della plancia

102
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti

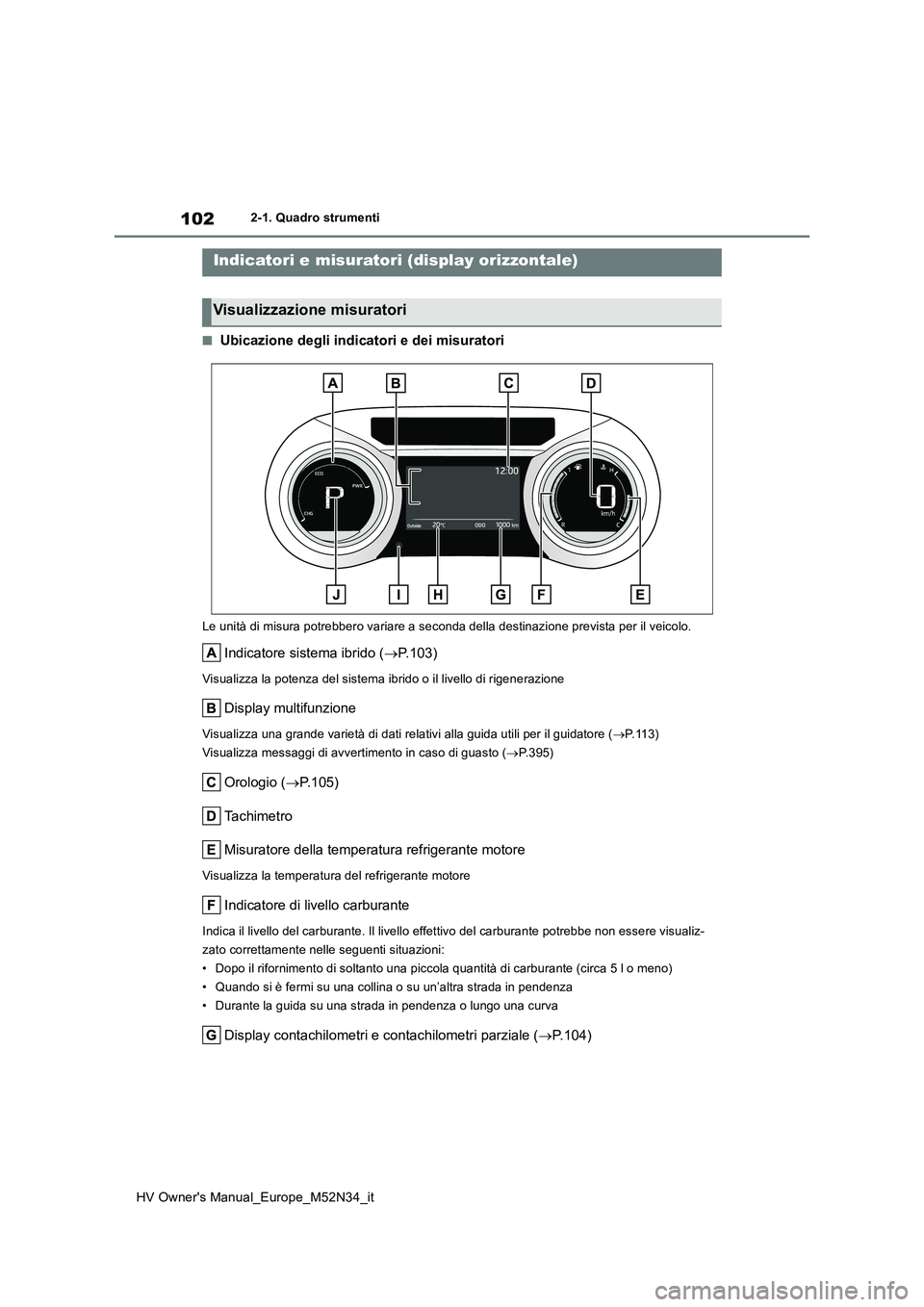

■Ubicazione degli indicatori e dei misuratori
Le unità di misura potrebbero variare a seconda della destinazione prevista per il veicolo.
Indicatore sistema ibrido (P.103)
Visualizza la potenza del sistema ibrido o il livello di rigenerazione
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore (P.113)
Visualizza messaggi di avvertimento in caso di guasto ( P.395)
Orologio (P.105)
Ta c h i m e t r o
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Indicatore di livello carburante
Indica il livello del carburante. Il livello effettivo del carb urante potrebbe non essere visualiz-
zato correttamente nelle seguenti situazioni:
• Dopo il rifornimento di soltanto una piccola quantità di carbu rante (circa 5 l o meno)
• Quando si è fermi su una collina o su un’altra strada in pende nza
• Durante la guida su una strada in pendenza o lungo una curva
Display contachilometri e contachilometri parziale ( P.104)
Indicatori e misuratori (display orizzontale)
Visualizzazione misuratori
