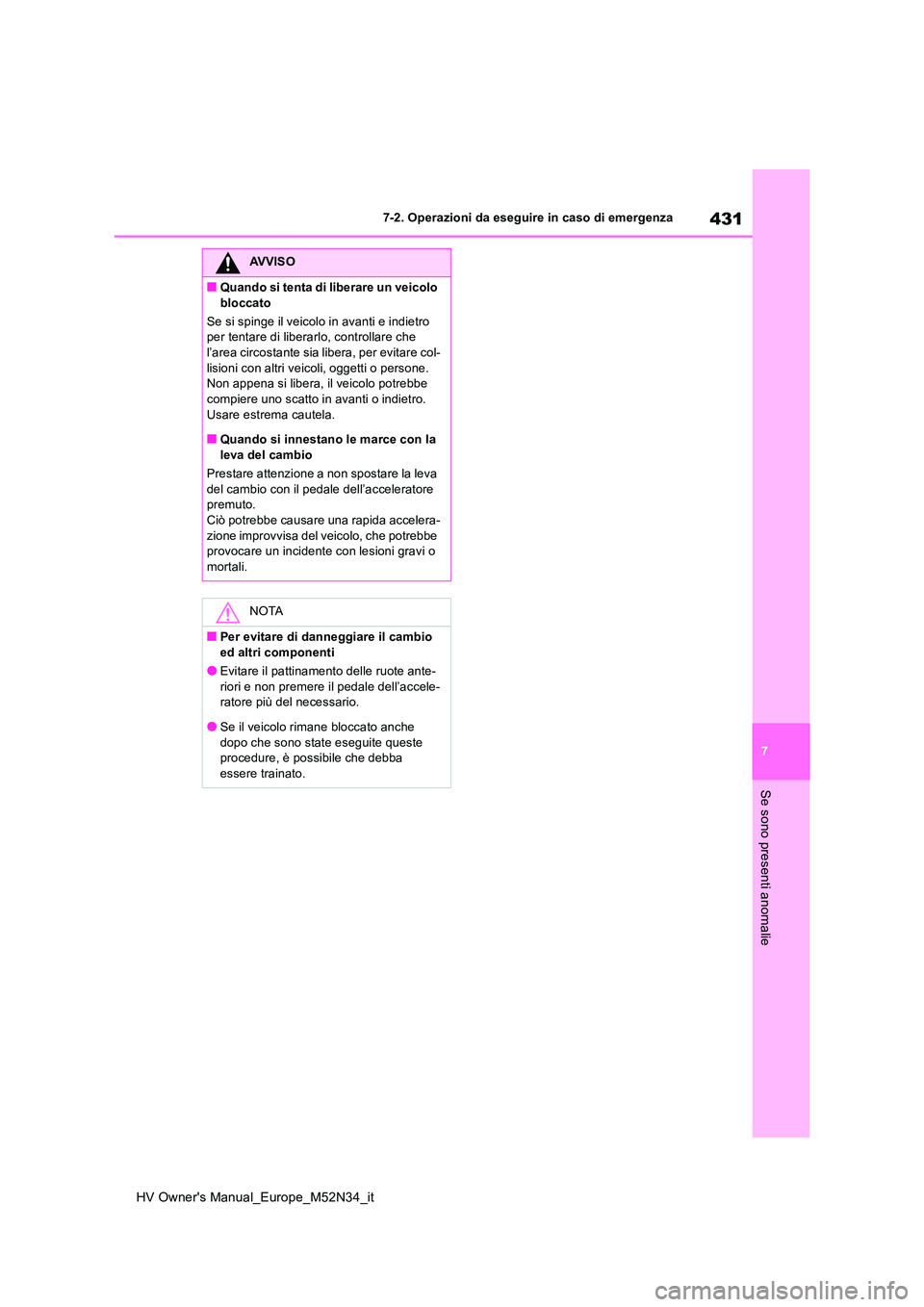

431
7
HV Owner's Manual_Europe_M52N34_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AVVISO
■Quando si tenta di liberare un veicolo
bloccato
Se si spinge il veicolo in avanti e indietro per tentare di liberarlo, controllare che l’area circostante sia libera, per evitare col-
lisioni con altri veicoli, oggetti o persone. Non appena si libera, il veicolo potrebbe compiere uno scatto in avanti o indietro.
Usare estrema cautela.
■Quando si innestano le marce con la leva del cambio
Prestare attenzione a non spostare la leva
del cambio con il pedale dell’acceleratore premuto.Ciò potrebbe causare una rapida accelera-
zione improvvisa del veicolo, che potrebbe provocare un incidente con lesioni gravi o mortali.
NOTA
■Per evitare di danneggiare il cambio ed altri componenti
●Evitare il pattinamento delle ruote ante-
riori e non premere il pedale dell’accele- ratore più del necessario.
●Se il veicolo rimane bloccato anche
dopo che sono state eseguite queste procedure, è possibile che debba essere trainato.

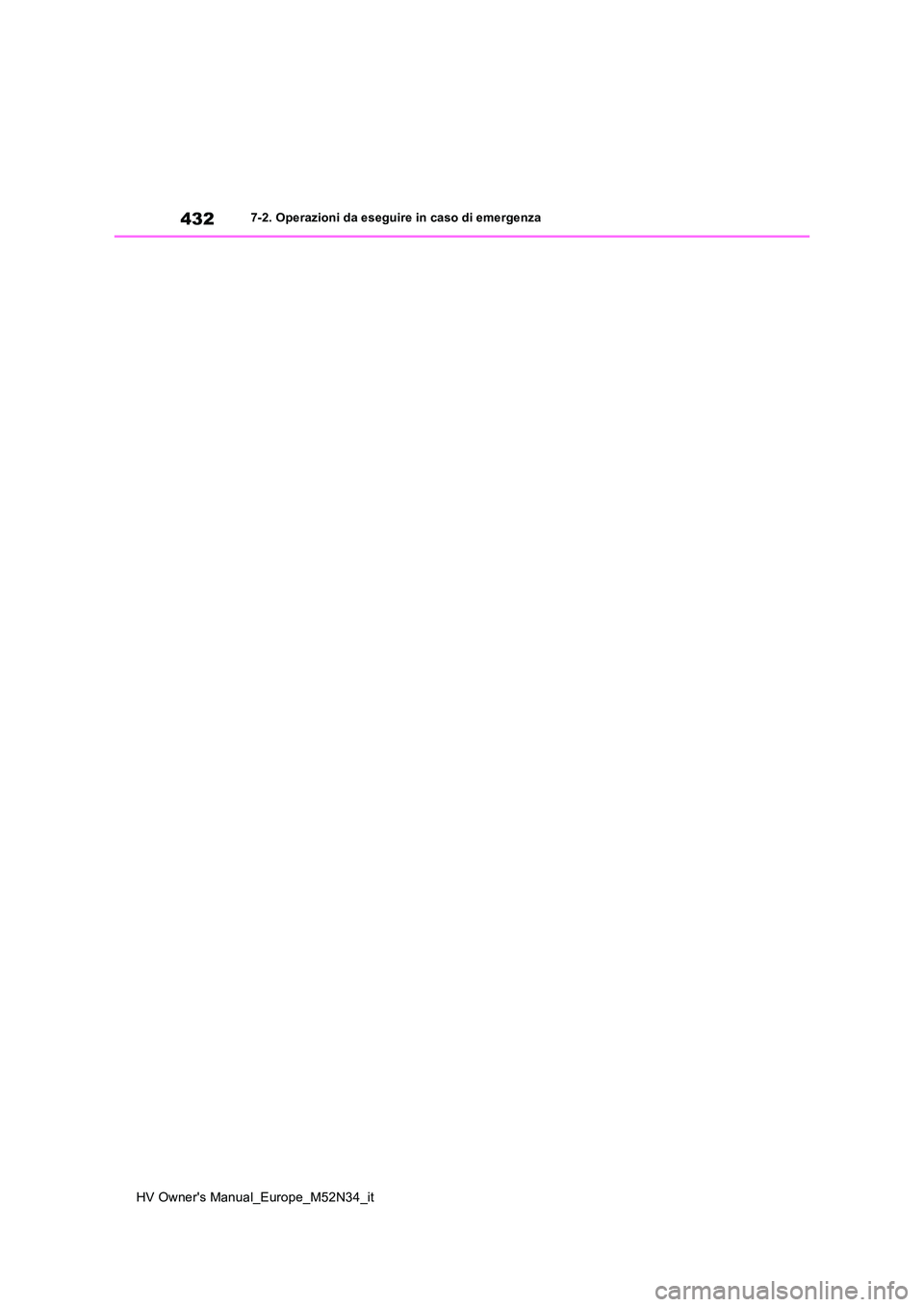

432
HV Owner's Manual_Europe_M52N34_it
7-2. Operazioni da eseguire in caso di emergenza

8

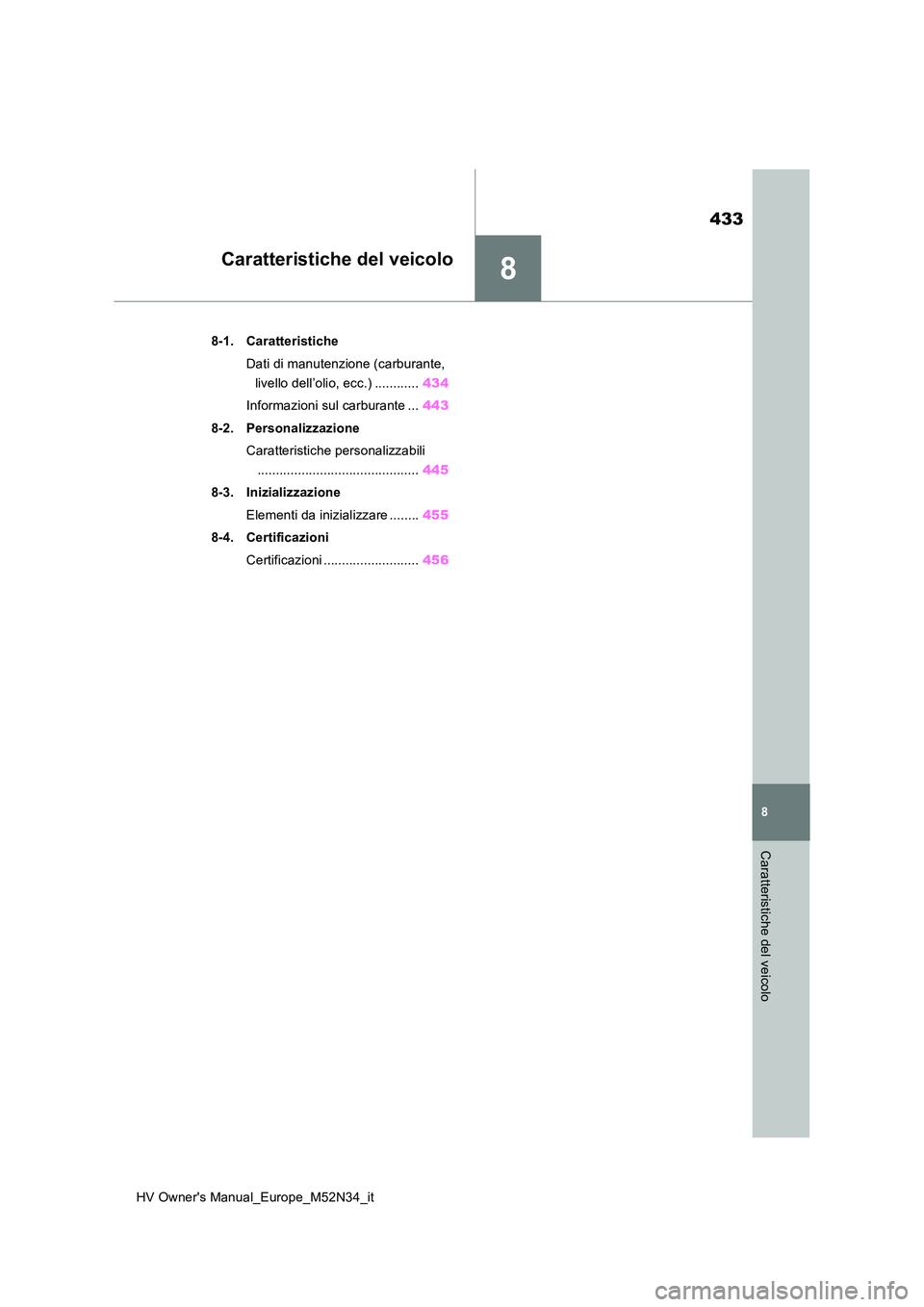

433
HV Owner's Manual_Europe_M52N34_it
8
Caratteristiche del veicolo
Caratteristiche del veicolo
8-1. Caratteristiche
Dati di manutenzione (carburante,
livello dell’olio, ecc.) ............ 434
Informazioni sul carburante ... 443
8-2. Personalizzazione
Caratteristiche personalizzabili
............................................ 445
8-3. Inizializzazione
Elementi da inizializzare ........ 455
8-4. Certificazioni
Certificazioni .......................... 456

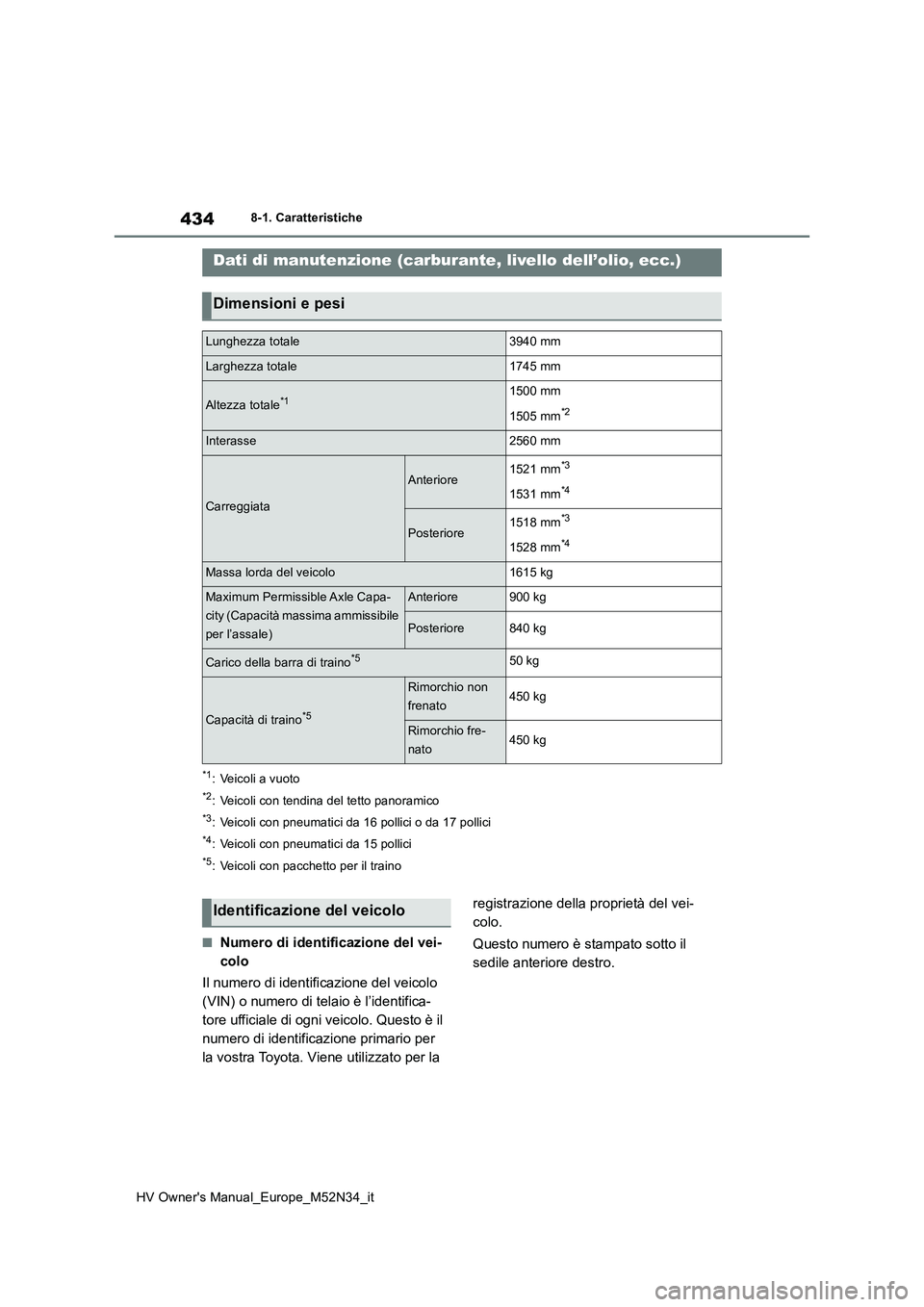

434
HV Owner's Manual_Europe_M52N34_it
8-1. Caratteristiche
8-1.Caratteris tiche
*1: Veicoli a vuoto
*2: Veicoli con tendina del tetto panoramico
*3: Veicoli con pneumatici da 16 pollici o da 17 pollici
*4: Veicoli con pneumatici da 15 pollici
*5: Veicoli con pacchetto per il traino
■Numero di identificazione del vei-
colo
Il numero di identificazione del veicolo
(VIN) o numero di telaio è l’identifica-
tore ufficiale di ogni veicolo. Questo è il
numero di identificazione primario per
la vostra Toyota. Viene utilizzato per la
registrazione della proprietà del vei-
colo.
Questo numero è stampato sotto il
sedile anteriore destro.
Dati di manutenzione (carburante, livello dell’olio, ecc.)
Dimensioni e pesi
Lunghezza totale3940 mm
Larghezza totale1745 mm
Altezza totale*11500 mm
1505 mm*2
Interasse2560 mm
Carreggiata
Anteriore1521 mm*3
1531 mm*4
Posteriore1518 mm*3
1528 mm*4
Massa lorda del veicolo1615 kg
Maximum Permissible Axle Capa-
city (Capacità massima ammissibile
per l’assale)
Anteriore900 kg
Posteriore840 kg
Carico della barra di traino*550 kg
Capacità di traino*5
Rimorchio non
frenato450 kg
Rimorchio fre-
nato450 kg
Identificazione del veicolo

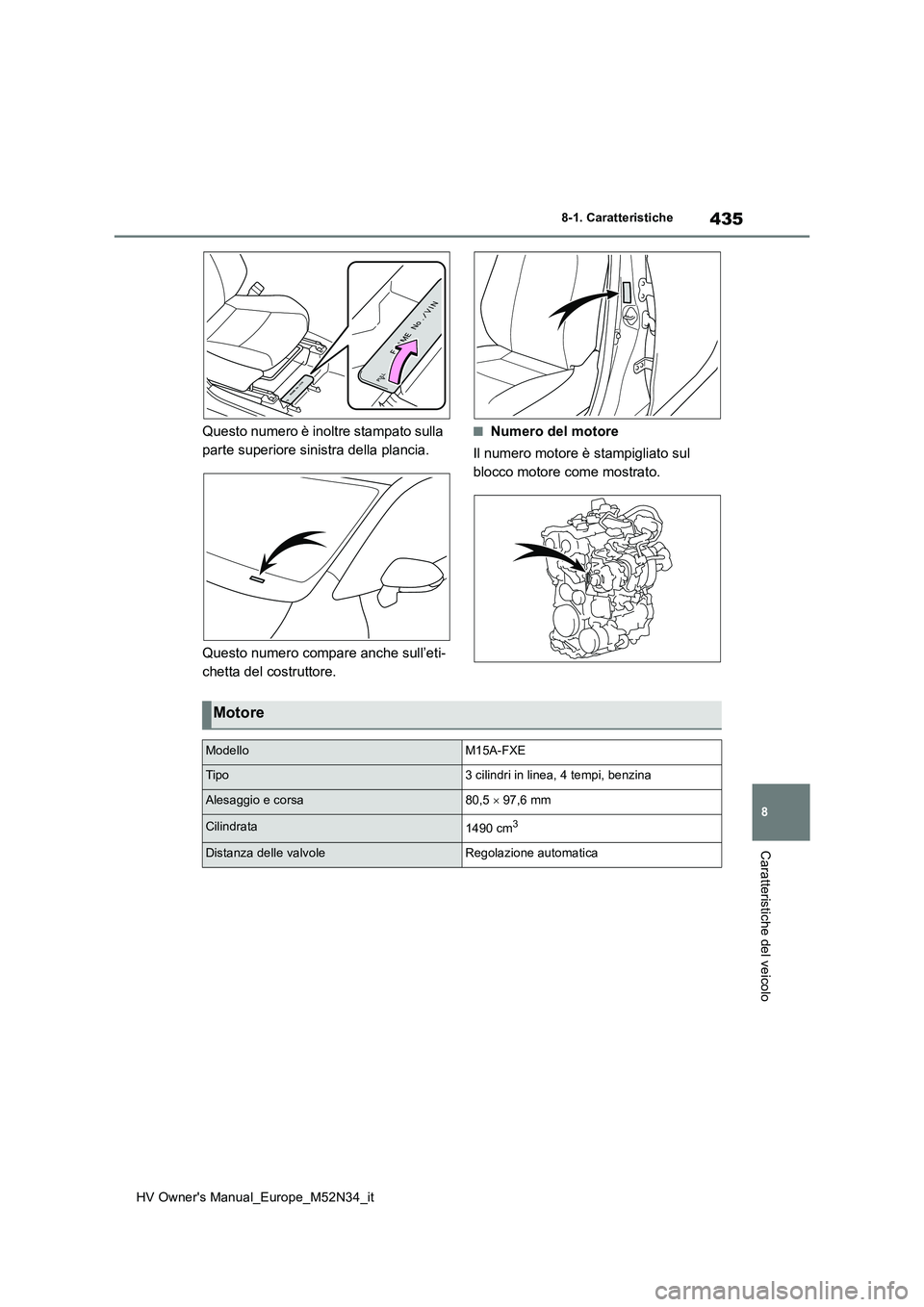

435
8
HV Owner's Manual_Europe_M52N34_it
8-1. Caratteristiche
Caratteristiche del veicolo
Questo numero è inoltre stampato sulla
parte superiore sinistra della plancia.
Questo numero compare anche sull’eti-
chetta del costruttore.
■Numero del motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Motore
ModelloM15A-FXE
Tipo3 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  97,6 mm
Cilindrata1490 cm3
Distanza delle valvoleRegolazione automatica

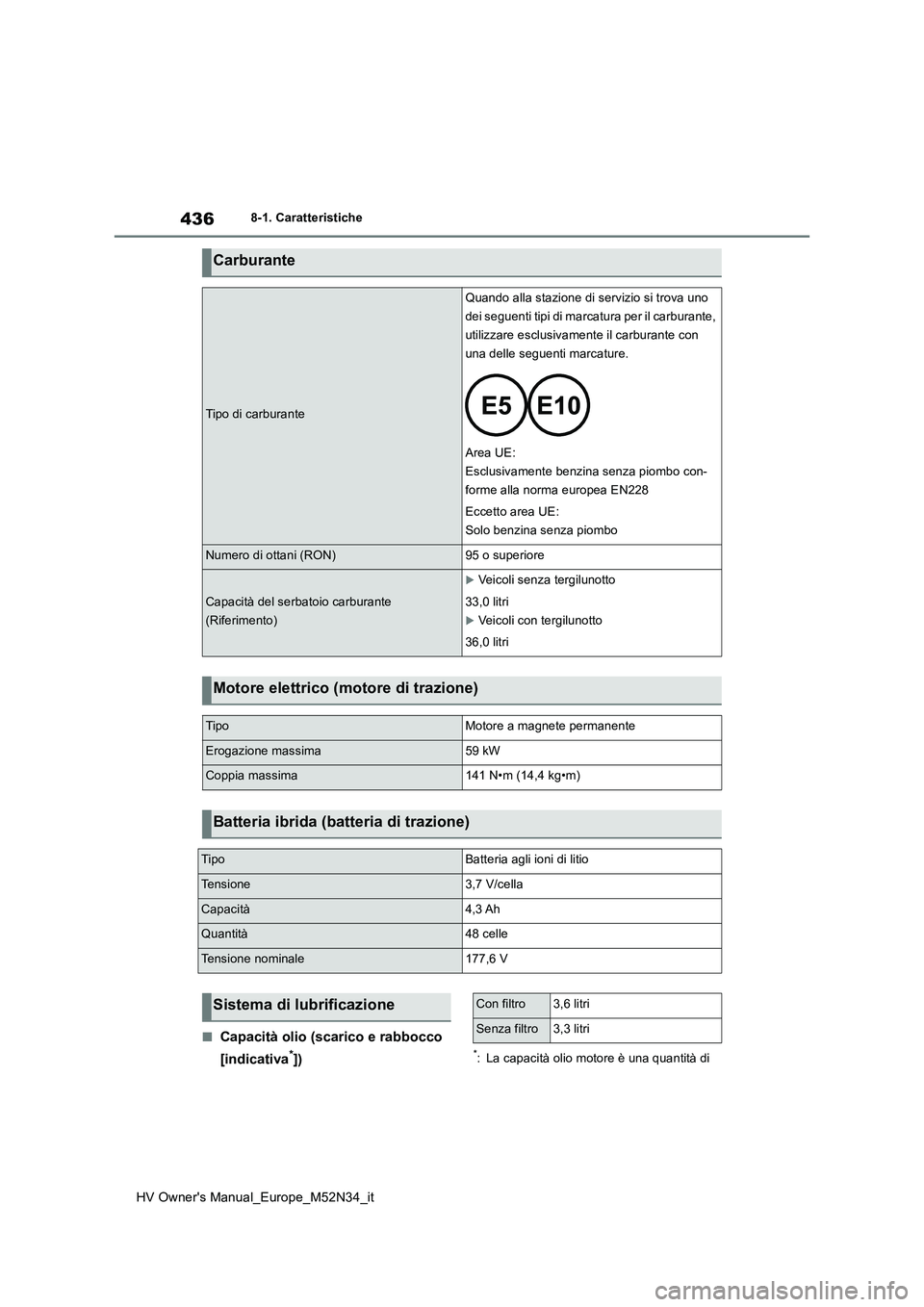

436
HV Owner's Manual_Europe_M52N34_it
8-1. Caratteristiche
■Capacità olio (scarico e rabbocco
[indicativa*])*: La capacità olio motore è una quantità di
Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno
dei seguenti tipi di marcatura per il carburante,
utilizzare esclusivamente il carburante con
una delle seguenti marcature.
Area UE:
Esclusivamente benzina senza piombo con-
forme alla norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio carburante
(Riferimento)
Veicoli senza tergilunotto
33,0 litri
Veicoli con tergilunotto
36,0 litri
Motore elettrico ( motore di trazione)
TipoMotore a magnete permanente
Erogazione massima59 kW
Coppia massima141 N•m (14,4 kg•m)
Batteria ibrida (batteria di trazione)
TipoBatteria agli ioni di litio
Tensione3,7 V/cella
Capacità4,3 Ah
Quantità48 celle
Tensione nominale177,6 V
Sistema di lubrificazioneCon filtro3,6 litri
Senza filtro3,3 litri

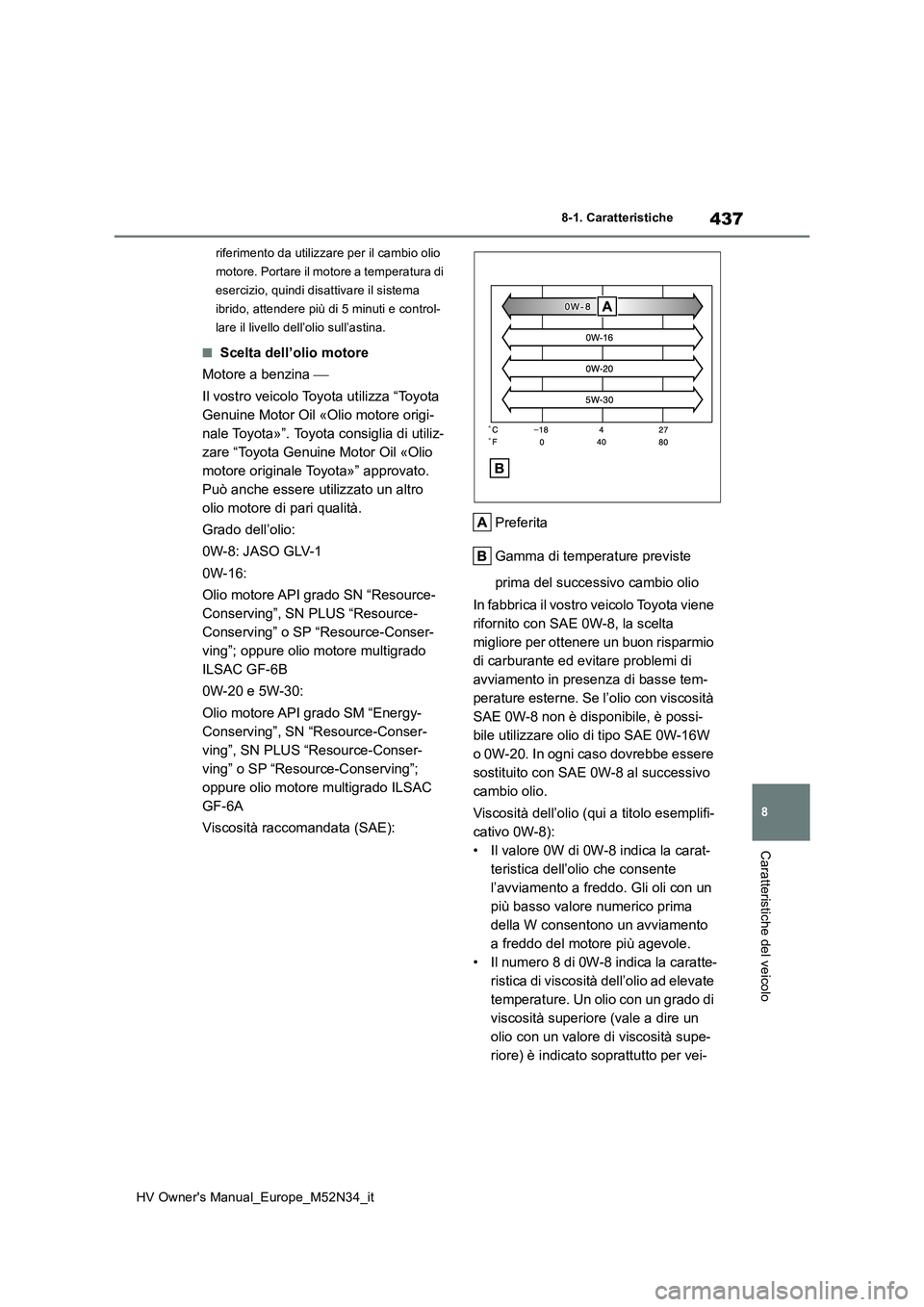

437
8
HV Owner's Manual_Europe_M52N34_it
8-1. Caratteristiche
Caratteristiche del veicolo
riferimento da utilizzare per il cambio olio
motore. Portare il motore a temperatura di
esercizio, quindi disattivare il sistema
ibrido, attendere più di 5 minuti e control-
lare il livello dell’olio sull’astina.
■Scelta dell’olio motore
Motore a benzina 
Il vostro veicolo Toyota utilizza “Toyota
Genuine Motor Oil «Olio motore origi-
nale Toyota»”. Toyota consiglia di utiliz-
zare “Toyota Genuine Motor Oil «Olio
motore originale Toyota»” approvato.
Può anche essere utilizzato un altro
olio motore di pari qualità.
Grado dell’olio:
0W-8: JASO GLV-1
0W-16:
Olio motore API grado SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” o SP “Resource-Conser-
ving”; oppure olio motore multigrado
ILSAC GF-6B
0W-20 e 5W-30:
Olio motore API grado SM “Energy-
Conserving”, SN “Resource-Conser-
ving”, SN PLUS “Resource-Conser-
ving” o SP “Resource-Conserving”;
oppure olio motore multigrado ILSAC
GF-6A
Viscosità raccomandata (SAE):
Preferita
Gamma di temperature previste
prima del successivo cambio olio
In fabbrica il vostro veicolo Toyota viene
rifornito con SAE 0W-8, la scelta
migliore per ottenere un buon risparmio
di carburante ed evitare problemi di
avviamento in presenza di basse tem-
perature esterne. Se l’olio con viscosità
SAE 0W-8 non è disponibile, è possi-
bile utilizzare olio di tipo SAE 0W-16W
o 0W-20. In ogni caso dovrebbe essere
sostituito con SAE 0W-8 al successivo
cambio olio.
Viscosità dell’olio (qui a titolo esemplifi-
cativo 0W-8):
• Il valore 0W di 0W-8 indica la carat-
teristica dell’olio che consente
l’avviamento a freddo. Gli oli con un
più basso valore numerico prima
della W consentono un avviamento
a freddo del motore più agevole.
• Il numero 8 di 0W-8 indica la caratte-
ristica di viscosità dell’olio ad elevate
temperature. Un olio con un grado di
viscosità superiore (vale a dire un
olio con un valore di viscosità supe-
riore) è indicato soprattutto per vei-

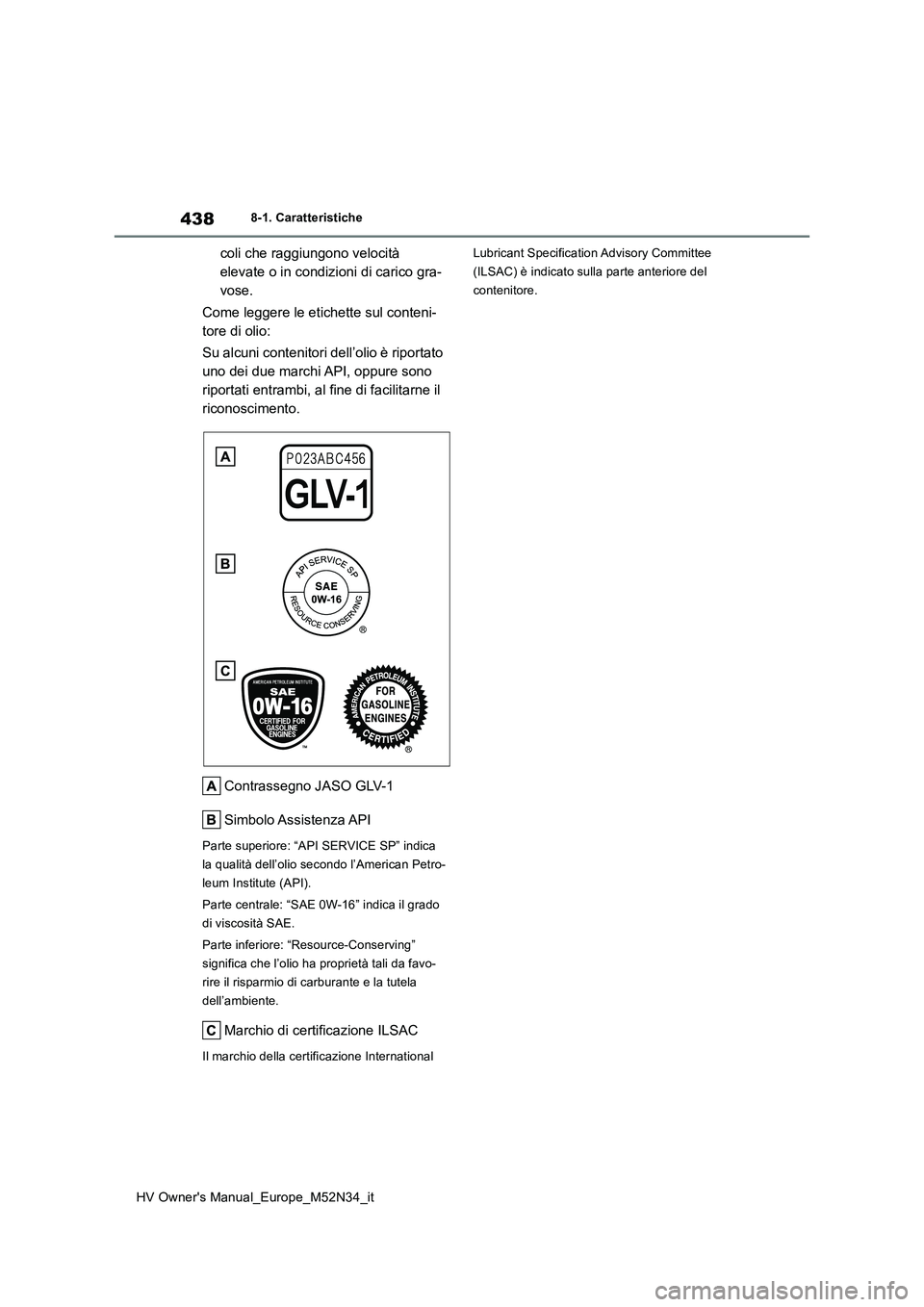

438
HV Owner's Manual_Europe_M52N34_it
8-1. Caratteristiche
coli che raggiungono velocità
elevate o in condizioni di carico gra-
vose.
Come leggere le etichette sul conteni-
tore di olio:
Su alcuni contenitori dell’olio è riportato
uno dei due marchi API, oppure sono
riportati entrambi, al fine di facilitarne il
riconoscimento.
Contrassegno JASO GLV-1
Simbolo Assistenza API
Parte superiore: “API SERVICE SP” indica
la qualità dell’olio secondo l’American Petro-
leum Institute (API).
Parte centrale: “SAE 0W-16” indica il grado
di viscosità SAE.
Parte inferiore: “Resource-Conserving”
significa che l’olio ha proprietà tali da favo-
rire il risparmio di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International
Lubricant Specification Advisory Committee
(ILSAC) è indicato sulla parte anteriore del
contenitore.
