2022 TOYOTA YARIS Manuale duso (in Italian)

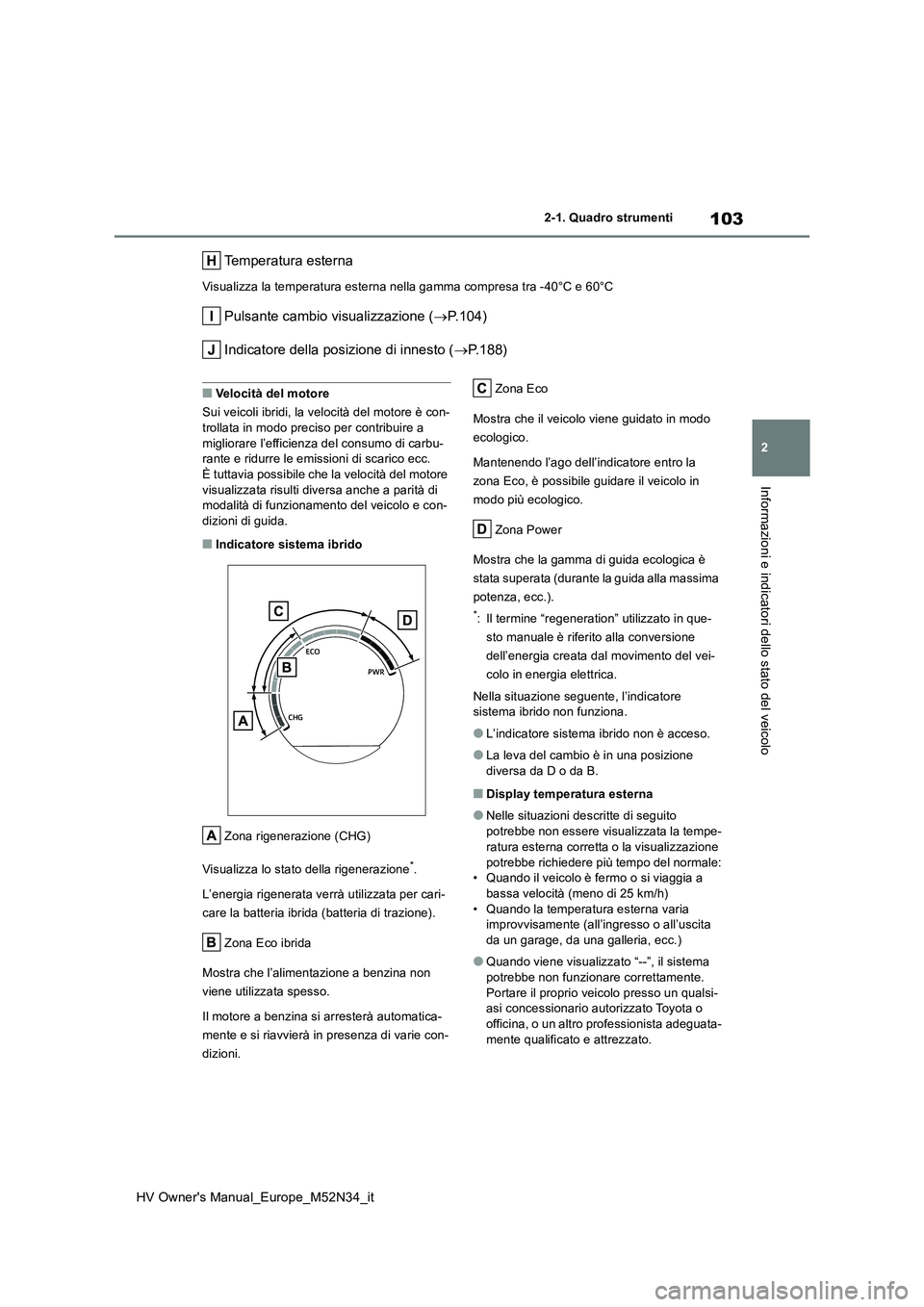

103
2
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
Temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40°C e 60°C
Pulsante cambio visualizzazione (P.104)
Indicatore della posizione di innesto ( P.188)
■Velocità del motore
Sui veicoli ibridi, la velocità del motore è con-
trollata in modo preciso per contribuire a migliorare l’efficienza del consumo di carbu-rante e ridurre le emissioni di scarico ecc.
È tuttavia possibile che la velocità del motore visualizzata risulti diversa anche a parità di modalità di funzionamento del veicolo e con-
dizioni di guida.
■Indicatore sistema ibrido
Zona rigenerazione (CHG)
Visualizza lo stato della rigenerazione*.
L’energia rigenerata verrà utilizzata per cari-
care la batteria ibrida (batteria di trazione).
Zona Eco ibrida
Mostra che l’alimentazione a benzina non
viene utilizzata spesso.
Il motore a benzina si arresterà automatica-
mente e si riavvierà in presenza di varie con-
dizioni.
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Mantenendo l’ago dell’indicatore entro la
zona Eco, è possibile guidare il veicolo in
modo più ecologico.
Zona Power
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla massima
potenza, ecc.).
*: Il termine “regeneration” utilizzato in que-
sto manuale è riferito alla conversione
dell’energia creata dal movimento del vei-
colo in energia elettrica.
Nella situazione seguente, l’indicatore sistema ibrido non funziona.
●L’indicatore sistema ibrido non è acceso.
●La leva del cambio è in una posizione
diversa da D o da B.
■Display temperatura esterna
●Nelle situazioni descritte di seguito
potrebbe non essere visualizzata la tempe- ratura esterna corretta o la visualizzazione
potrebbe richiedere più tempo del normale: • Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita da un garage, da una galleria, ecc.)
●Quando viene visualizzato “--”, il sistema potrebbe non funzionare correttamente.
Portare il proprio veicolo presso un qualsi- asi concessionario aut orizzato Toyota o officina, o un altro professionista adeguata-
mente qualificato e attrezzato.

104
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
■Visualizzazione dell’indicatore di livello carburante e dell’autonomia
La visualizzazione dell’indicatore di livello carburante e quella dell’autonomia sono col-
legate. Se la visualizzazione dell’indicatore di livello carburante e quella dell’autonomia non si aggiornano dopo aver effettuato il riforni-
mento di una piccola quantità di carburante, è possibile procedere al loro aggiornamento seguendo questa procedura:
1 Arrestare il veicolo in piano.
Attendere fino a quando il carburante si sarà
stabilizzato nel serbatoio.
2 Premere il pulsante cambio visualizza- zione per fare in modo che il display con-tachilometri e contachilometri parziale
passi al contachilometri.
3 Spegnere l’interruttore POWER.
4 Premendo e tenendo premuto il pulsante cambio visualizzazione, portare l’interrut-tore POWER su ON.
5 Continuare a tenere premuto il pulsante
cambio visualizzazione per circa 5 secondi.
Rilasciare il pulsante fino a quando il conta- chilometri inizierà a lampeggiare.
L’aggiornamento sarà completo non appena
il contachilometri lampeggerà per circa 5 secondi e, successivamente, ritornerà alla visualizzazione normale.
■Display a cristalli liquidi
 P. 1 1 4
■Personalizzazione
Gli indicatori e misuratori possono essere
personalizzati su del display multifun-
zione. ( P.445)■Cambio visualizzazione
Premere il pulsante cambio visualizza-
zione fino a quando non sarà visualiz-
zata la voce desiderata.
AVVISO
■Il display multifunzione in presenza
di basse temperature
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi. A temperature estremamente
basse, il monitor del display multifunzione potrebbe rispondere lentamente e i cam-biamenti del display potrebbero avvenire
in ritardo.
Per esempio, esiste un lasso di tempo tra il momento in cui il guidatore cambia mar-
cia e la comparsa sul display del numero corrispondente alla nuova marcia. Questa differenza potrebbe indurre il guidatore a
scalare nuovamente marcia provocando una frenata motore rapida ed eccessiva e in alcuni casi anche incidenti, con conse-
guenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai
suoi componenti
Il motore potrebbe surriscaldarsi se il misuratore della temperatura del refrige-rante motore si trova nella zona rossa (H).
In questo caso, arrestare immediata- mente il veicolo in un luogo sicuro e con-trollare il motore dopo che si è raffreddato
completamente. ( P.427)
Display contachilometri e con-
tachilometri parziale

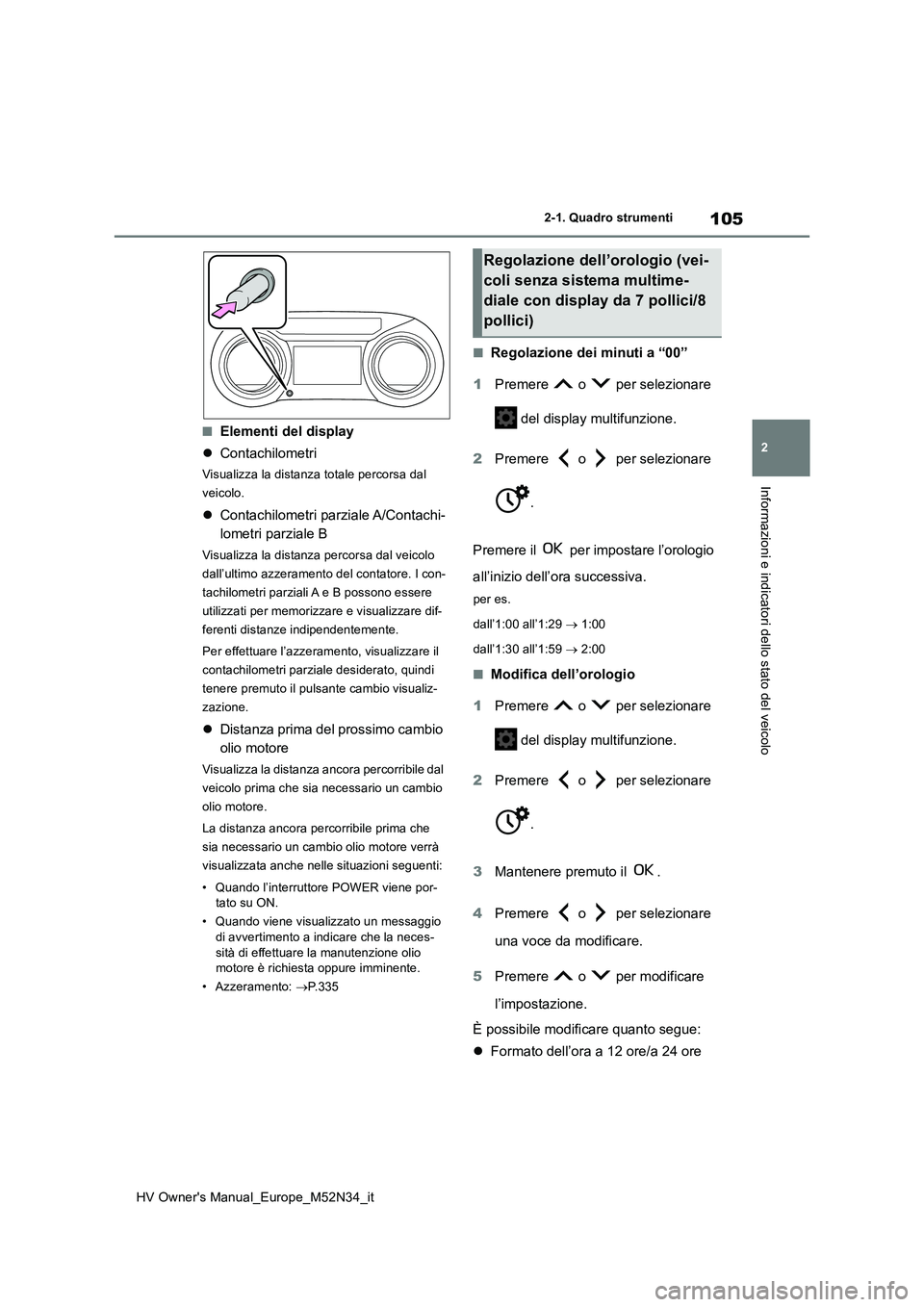

105
2
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Elementi del display
 Contachilometri
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/Contachi-
lometri parziale B
Visualizza la distanza percorsa dal veicolo
dall’ultimo azzeramento del contatore. I con-
tachilometri parziali A e B possono essere
utilizzati per memorizzare e visualizzare dif-
ferenti distanze indipendentemente.
Per effettuare l’azzeramento, visualizzare il
contachilometri parziale desiderato, quindi
tenere premuto il pulsante cambio visualiz-
zazione.
 Distanza prima del prossimo cambio
olio motore
Visualizza la distanza ancora percorribile dal
veicolo prima che sia necessario un cambio
olio motore.
La distanza ancora percorribile prima che
sia necessario un cambio olio motore verrà
visualizzata anche nelle situazioni seguenti:
• Quando l’interruttore POWER viene por- tato su ON.
• Quando viene visualizzato un messaggio di avvertimento a indicare che la neces-
sità di effettuare la manutenzione olio motore è richiesta oppure imminente.
• Azzeramento: P.335
■Regolazione dei minuti a “00”
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
.
Premere il per impostare l’orologio
all’inizio dell’ora successiva.
per es.
dall’1:00 all’1:29  1:00
dall’1:30 all’1:59  2:00
■Modifica dell’orologio
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
.
3 Mantenere premuto il .
4 Premere o per selezionare
una voce da modificare.
5 Premere o per modificare
l’impostazione.
È possibile modificare quanto segue:
 Formato dell’ora a 12 ore/a 24 ore
Regolazione dell’orologio (vei-
coli senza sistema multime-
diale con display da 7 pollici/8
pollici)

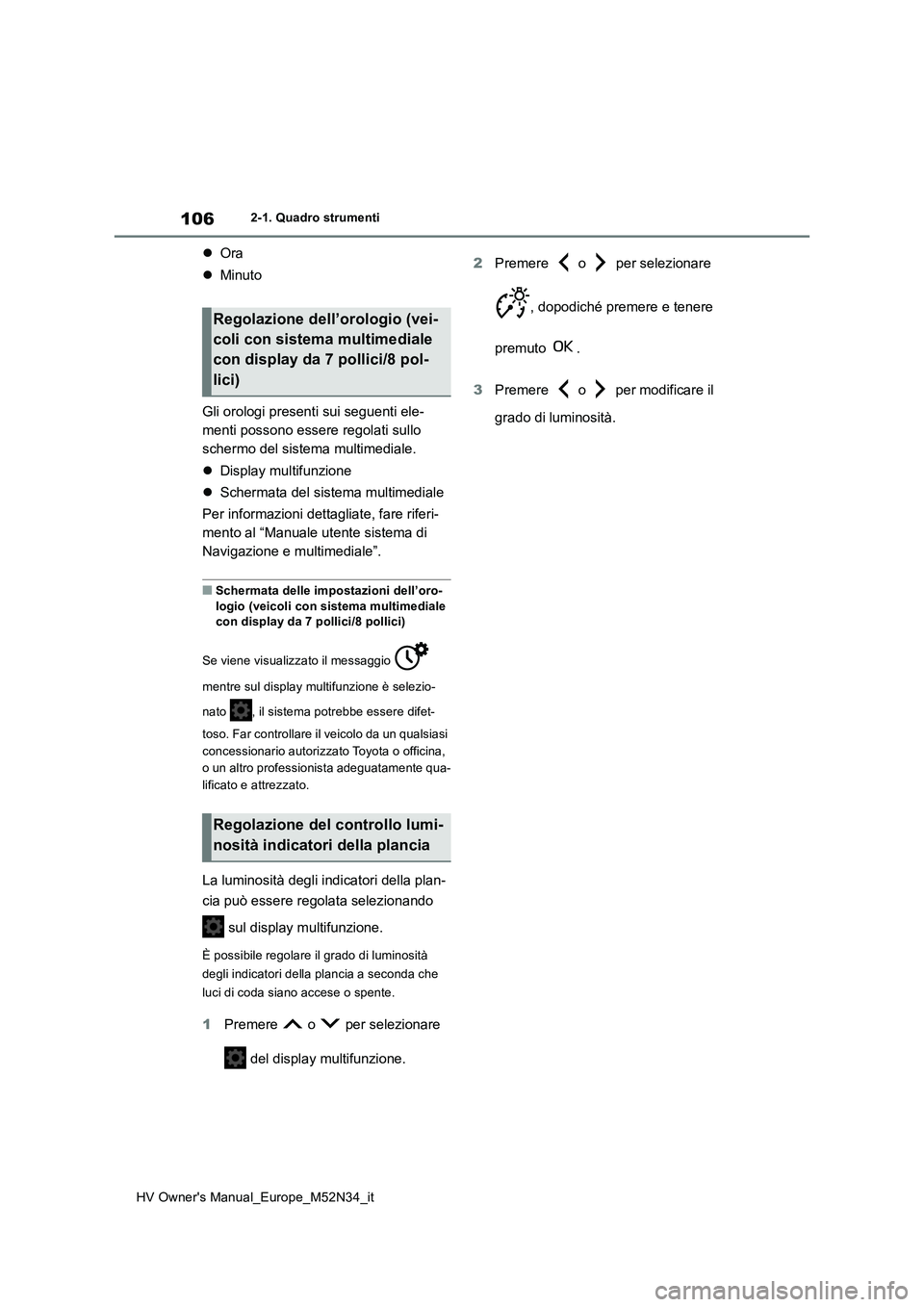

106
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
Ora
 Minuto
Gli orologi presenti sui seguenti ele-
menti possono essere regolati sullo
schermo del sistema multimediale.
 Display multifunzione
 Schermata del sistema multimediale
Per informazioni dettagliate, fare riferi-
mento al “Manuale utente sistema di
Navigazione e multimediale”.
■Schermata delle impostazioni dell’oro-
logio (veicoli con sistema multimediale con display da 7 pollici/8 pollici)
Se viene visualizzato il messaggio
mentre sul display multifunzione è selezio-
nato , il sistema potrebbe essere difet-
toso. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qua-
lificato e attrezzato.
La luminosità degli indicatori della plan-
cia può essere regolata selezionando
sul display multifunzione.
È possibile regolare il grado di luminosità
degli indicatori della plancia a seconda che
luci di coda siano accese o spente.
1 Premere o per selezionare
del display multifunzione.
2 Premere o per selezionare
, dopodiché premere e tenere
premuto .
3 Premere o per modificare il
grado di luminosità.
Regolazione dell’orologio (vei-
coli con sistema multimediale
con display da 7 pollici/8 pol-
lici)
Regolazione del controllo lumi-
nosità indicatori della plancia

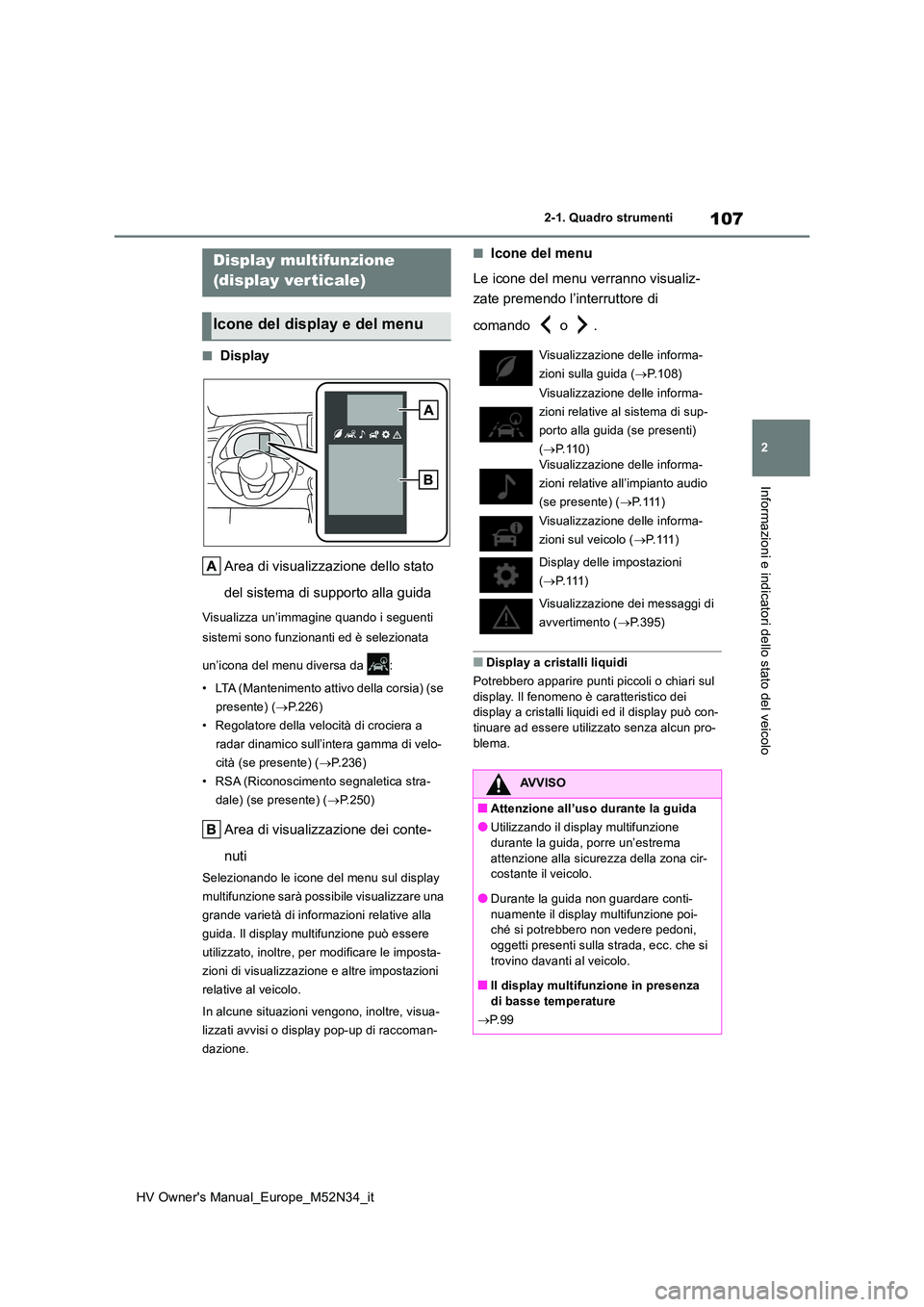

107
2
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Display
Area di visualizzazione dello stato
del sistema di supporto alla guida
Visualizza un’immagine quando i seguenti
sistemi sono funzionanti ed è selezionata
un’icona del menu diversa da :
• LTA (Mantenimento attivo della corsia) (se
presente) ( P.226)
• Regolatore della velocità di crociera a
radar dinamico sull’intera gamma di velo-
cità (se presente) ( P.236)
• RSA (Riconoscimento segnaletica stra-
dale) (se presente) ( P.250)
Area di visualizzazione dei conte-
nuti
Selezionando le icone del menu sul display
multifunzione sarà possibile visualizzare una
grande varietà di informazioni relative alla
guida. Il display multifunzione può essere
utilizzato, inoltre, per modificare le imposta-
zioni di visualizzazione e altre impostazioni
relative al veicolo.
In alcune situazioni vengono, inoltre, visua-
lizzati avvisi o display pop-up di raccoman-
dazione.
■Icone del menu
Le icone del menu verranno visualiz-
zate premendo l’interruttore di
comando o .
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul
display. Il fenomeno è caratteristico dei display a cristalli liquidi ed il display può con-tinuare ad essere utilizzato senza alcun pro-
blema.
Display multifunzione
(display ver ticale)
Icone del display e del menu
Visualizzazione delle informa-
zioni sulla guida ( P.108)
Visualizzazione delle informa-
zioni relative al sistema di sup-
porto alla guida (se presenti)
( P.110)
Visualizzazione delle informa-
zioni relative all’impianto audio
(se presente) ( P. 111 )
Visualizzazione delle informa-
zioni sul veicolo ( P. 111 )
Display delle impostazioni
( P. 1 1 1 )
Visualizzazione dei messaggi di
avvertimento ( P.395)
AVVISO
■Attenzione all’uso durante la guida
●Utilizzando il display multifunzione durante la guida, porre un’estrema
attenzione alla sicurezza della zona cir- costante il veicolo.
●Durante la guida non guardare conti-nuamente il display multifunzione poi-ché si potrebbero non vedere pedoni,
oggetti presenti sulla strada, ecc. che si trovino davanti al veicolo.
■Il display multifunzione in presenza
di basse temperature
 P. 9 9

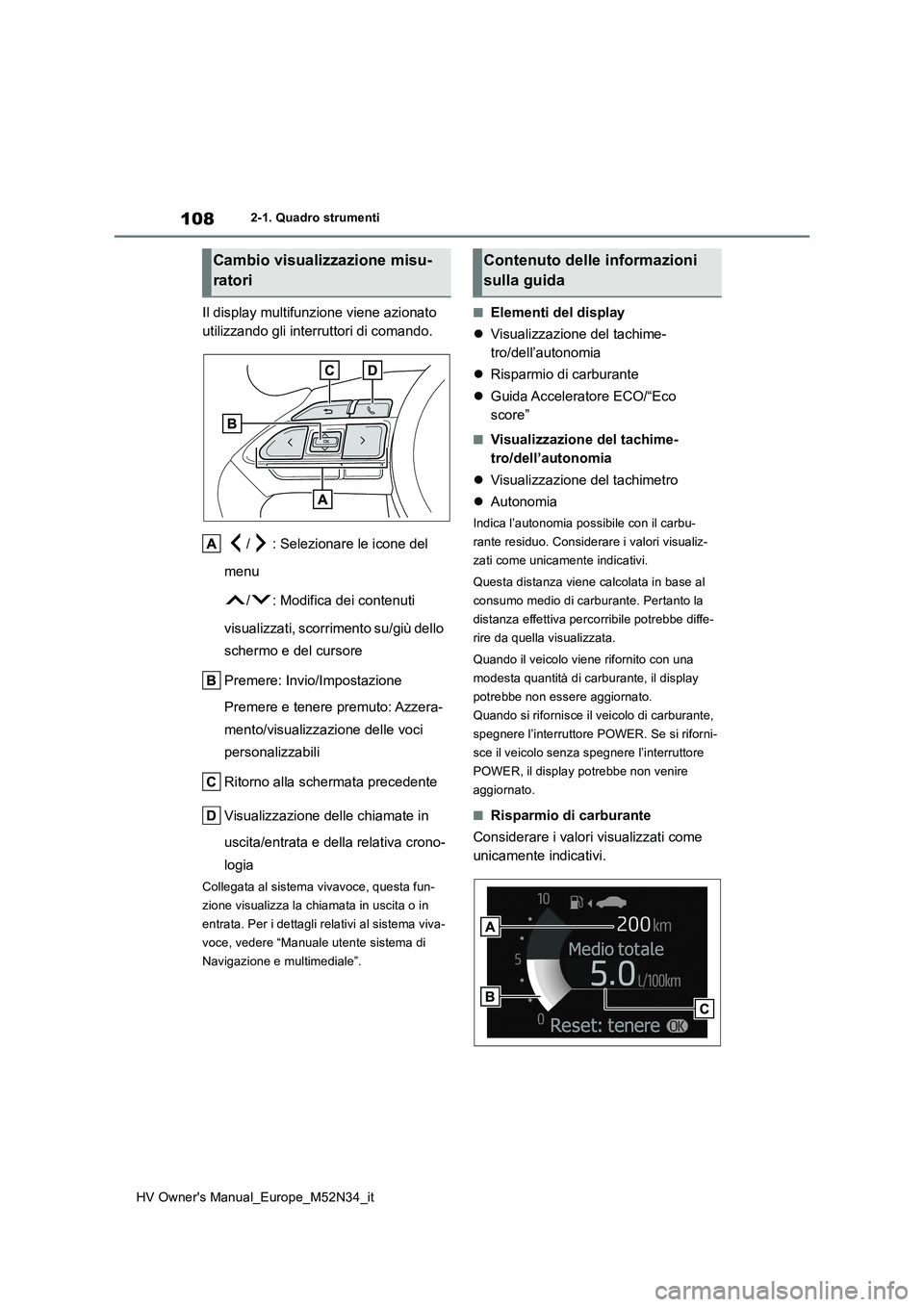

108
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
Il display multifunzione viene azionato
utilizzando gli interruttori di comando.
/ : Selezionare le icone del
menu
/ : Modifica dei contenuti
visualizzati, scorrimento su/giù dello
schermo e del cursore
Premere: Invio/Impostazione
Premere e tenere premuto: Azzera-
mento/visualizzazione delle voci
personalizzabili
Ritorno alla schermata precedente
Visualizzazione delle chiamate in
uscita/entrata e della relativa crono-
logia
Collegata al sistema vivavoce, questa fun-
zione visualizza la chiamata in uscita o in
entrata. Per i dettagli relativi al sistema viva-
voce, vedere “Manuale utente sistema di
Navigazione e multimediale”.
■Elementi del display
 Visualizzazione del tachime-
tro/dell’autonomia
 Risparmio di carburante
 Guida Acceleratore ECO/“Eco
score”
■Visualizzazione del tachime-
tro/dell’autonomia
 Visualizzazione del tachimetro
 Autonomia
Indica l’autonomia possibile con il carbu-
rante residuo. Considerare i valori visualiz-
zati come unicamente indicativi.
Questa distanza viene calcolata in base al
consumo medio di carburante. Pertanto la
distanza effettiva percorribile potrebbe diffe-
rire da quella visualizzata.
Quando il veicolo viene rifornito con una
modesta quantità di carburante, il display
potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante,
spegnere l’interruttore POWER. Se si riforni-
sce il veicolo senza spegnere l’interruttore
POWER, il display potrebbe non venire
aggiornato.
■Risparmio di carburante
Considerare i valori visualizzati come
unicamente indicativi.
Cambio visualizzazione misu-
ratori
Contenuto delle informazioni
sulla guida

109
2
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo

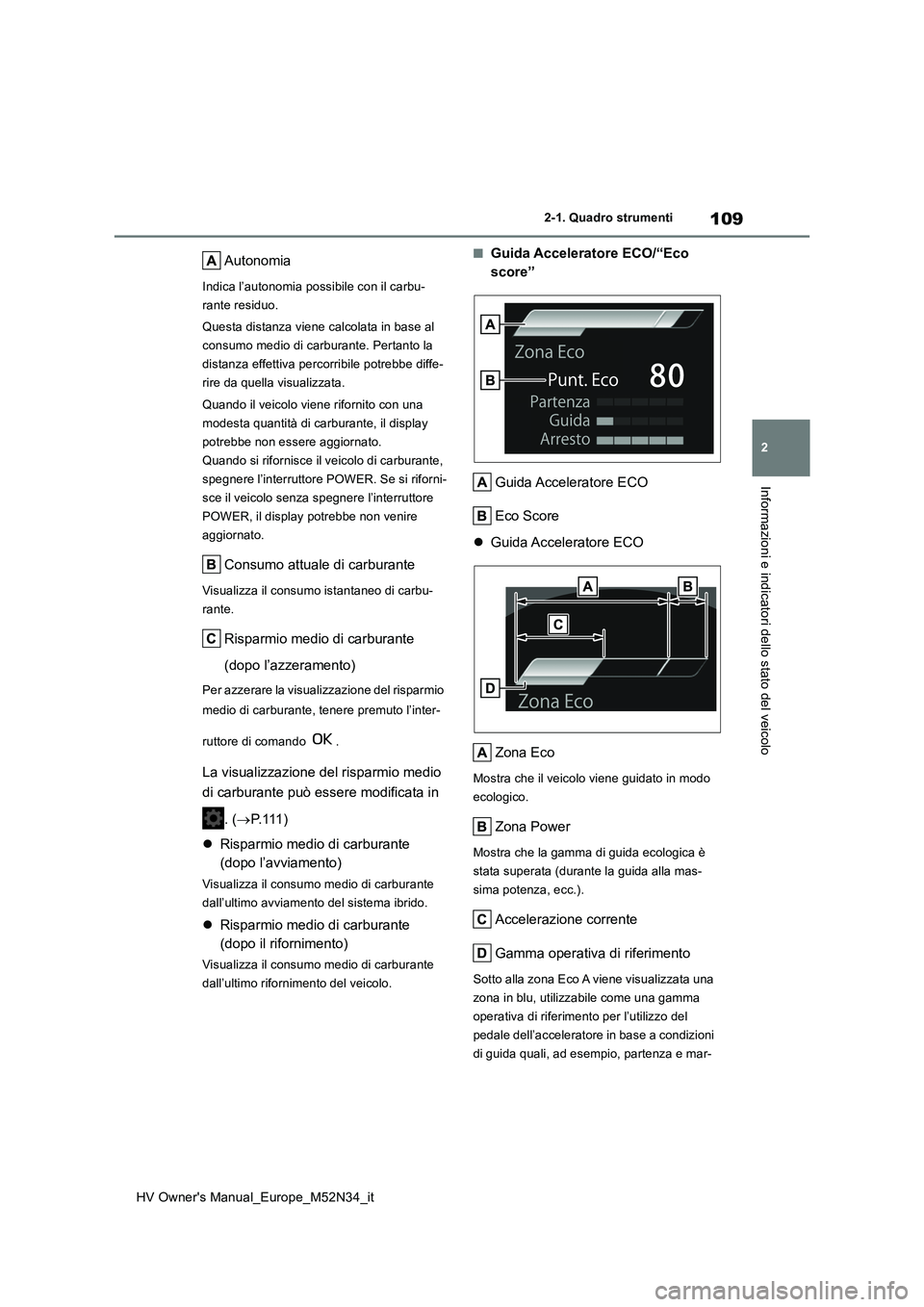

Autonomia
Indica l’autonomia possibile con il carbu-
rante residuo.
Questa distanza viene calcolata in base al
consumo medio di carburante. Pertanto la
distanza effettiva percorribile potrebbe diffe-
rire da quella visualizzata.
Quando il veicolo viene rifornito con una
modesta quantità di carburante, il display
potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante,
spegnere l’interruttore POWER. Se si riforni-
sce il veicolo senza spegnere l’interruttore
POWER, il display potrebbe non venire
aggiornato.
Consumo attuale di carburante
Visualizza il consumo istantaneo di carbu-
rante.
Risparmio medio di carburante
(dopo l’azzeramento)
Per azzerare la visualizzazione del risparmio
medio di carburante, tenere premuto l’inter-
ruttore di comando .
La visualizzazione del risparmio medio
di carburante può essere modificata in
. ( P. 111 )
 Risparmio medio di carburante
(dopo l’avviamento)
Visualizza il consumo medio di carburante
dall’ultimo avviamento del sistema ibrido.
 Risparmio medio di carburante
(dopo il rifornimento)
Visualizza il consumo medio di carburante
dall’ultimo rifornimento del veicolo.
■Guida Acceleratore ECO/“Eco
score”
Guida Acceleratore ECO
Eco Score
 Guida Acceleratore ECO
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Zona Power
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla mas-
sima potenza, ecc.).
Accelerazione corrente
Gamma operativa di riferimento
Sotto alla zona Eco A viene visualizzata una
zona in blu, utilizzabile come una gamma
operativa di riferimento per l’utilizzo del
pedale dell’acceleratore in base a condizioni
di guida quali, ad esempio, partenza e mar-

110
HV Owner's Manual_Europe_M52N34_it
2-1. Quadro strumenti

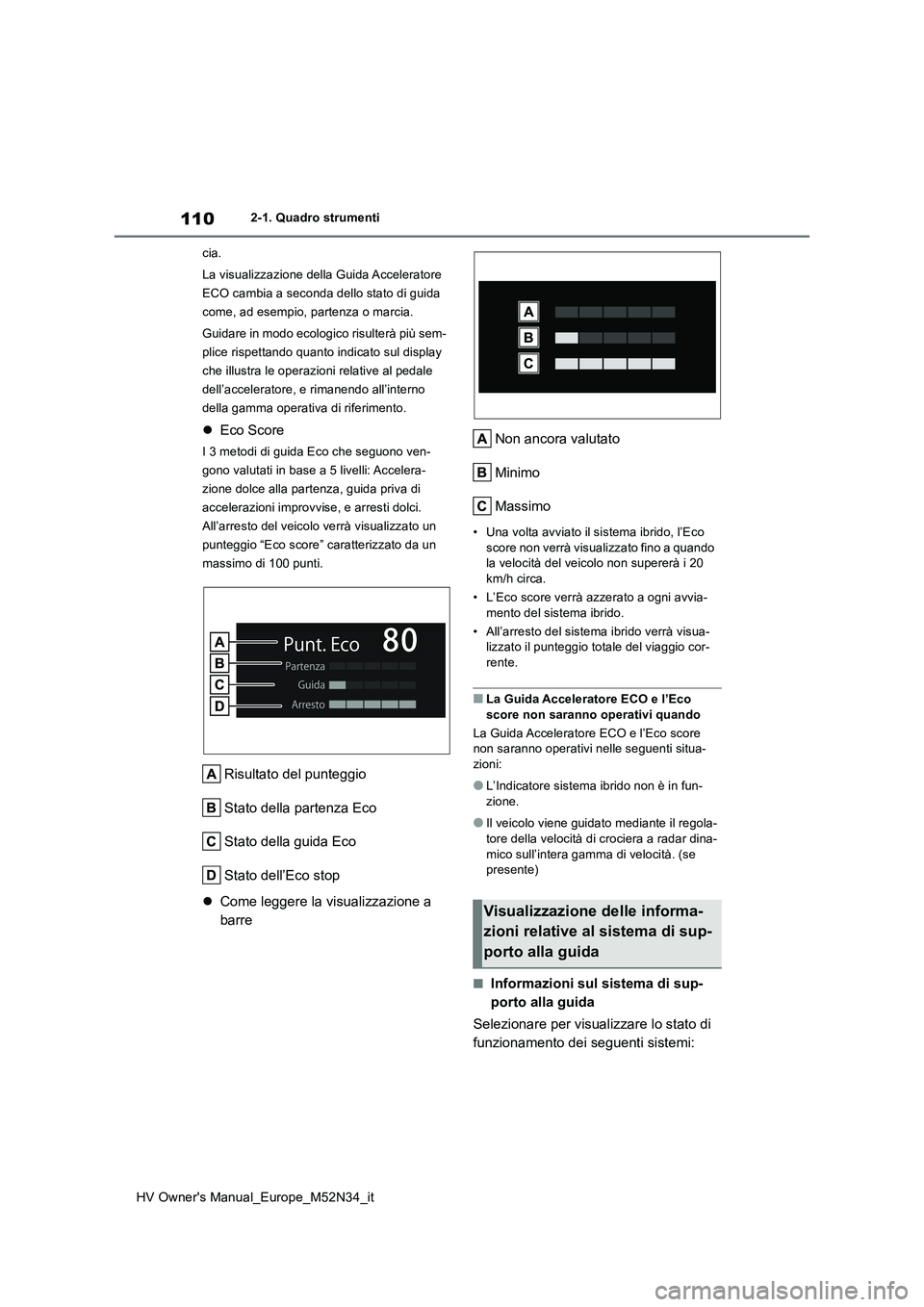

cia.
La visualizzazione della Guida Acceleratore
ECO cambia a seconda dello stato di guida
come, ad esempio, partenza o marcia.
Guidare in modo ecologico risulterà più sem-
plice rispettando quanto indicato sul display
che illustra le operazioni relative al pedale
dell’acceleratore, e rimanendo all’interno
della gamma operativa di riferimento.
 Eco Score
I 3 metodi di guida Eco che seguono ven-
gono valutati in base a 5 livelli: Accelera-
zione dolce alla partenza, guida priva di
accelerazioni improvvise, e arresti dolci.
All’arresto del veicolo verrà visualizzato un
punteggio “Eco score” caratterizzato da un
massimo di 100 punti.
Risultato del punteggio
Stato della partenza Eco
Stato della guida Eco
Stato dell’Eco stop
 Come leggere la visualizzazione a
barre
Non ancora valutato
Minimo
Massimo
• Una volta avviato il sistema ibrido, l’Eco score non verrà visualizzato fino a quando la velocità del veicolo non supererà i 20
km/h circa.
• L’Eco score verrà azzerato a ogni avvia- mento del sistema ibrido.
• All’arresto del sistema ibrido verrà visua- lizzato il punteggio totale del viaggio cor-
rente.
■La Guida Acceleratore ECO e l’Eco score non saranno operativi quando
La Guida Acceleratore ECO e l’Eco score non saranno operativi nelle seguenti situa-
zioni:
●L’Indicatore sistema ibrido non è in fun-
zione.
●Il veicolo viene guidato mediante il regola-
tore della velocità di crociera a radar dina- mico sull’intera gamma di velocità. (se presente)
■Informazioni sul sistema di sup-
porto alla guida
Selezionare per visualizzare lo stato di
funzionamento dei seguenti sistemi:
Visualizzazione delle informa-
zioni relative al sistema di sup-
porto alla guida
