2021 TOYOTA YARIS CROSS Omistajan Käsikirja (in Finnish)

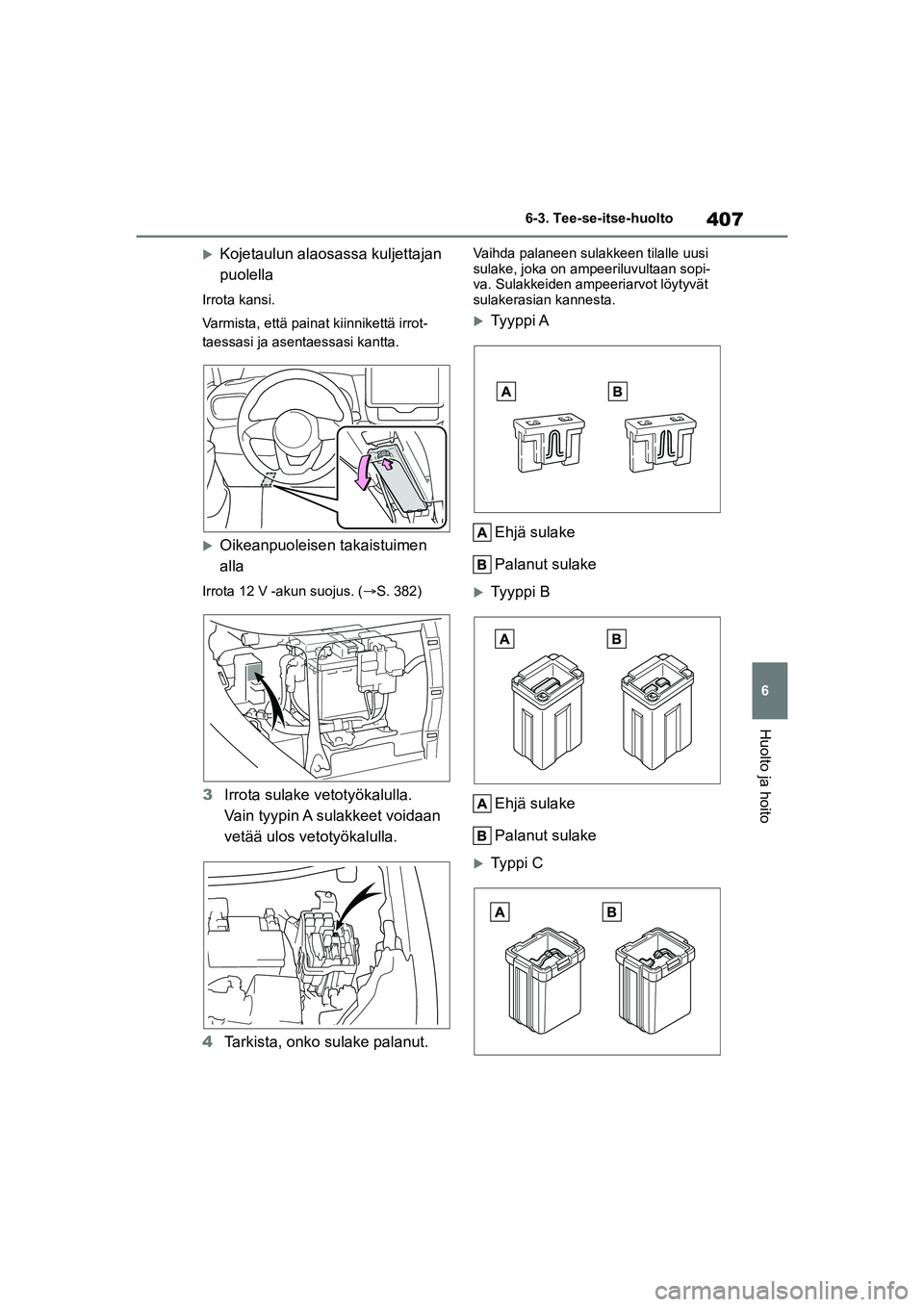

407
6
YARIS CROSS Owner's Manual_Europe_OM52K60FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
Kojetaulun alaosassa kuljettajan
puolella
Irrota kansi.
Varmista, että painat kiinnikettä irrot-
taessasi ja asentaessasi kantta.
Oikeanpuoleisen takaistuimen
alla
Irrota 12 V -akun suojus. (S. 382)
3Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
4 Tarkista, onko sulake palanut.
Vaihda palaneen sulakkeen tilalle uusi
sulake, joka on ampeeriluvultaan sopi-
va. Sulakkeiden ampeeriarvot löytyvät
sulakerasian kannesta.
Tyyppi A
Ehjä sulake
Palanut sulake
Tyyppi BEhjä sulake
Palanut sulake
Ty p pi C
OM52K60FI.book Page 407 Monday, July 19, 2021 3:43 PM

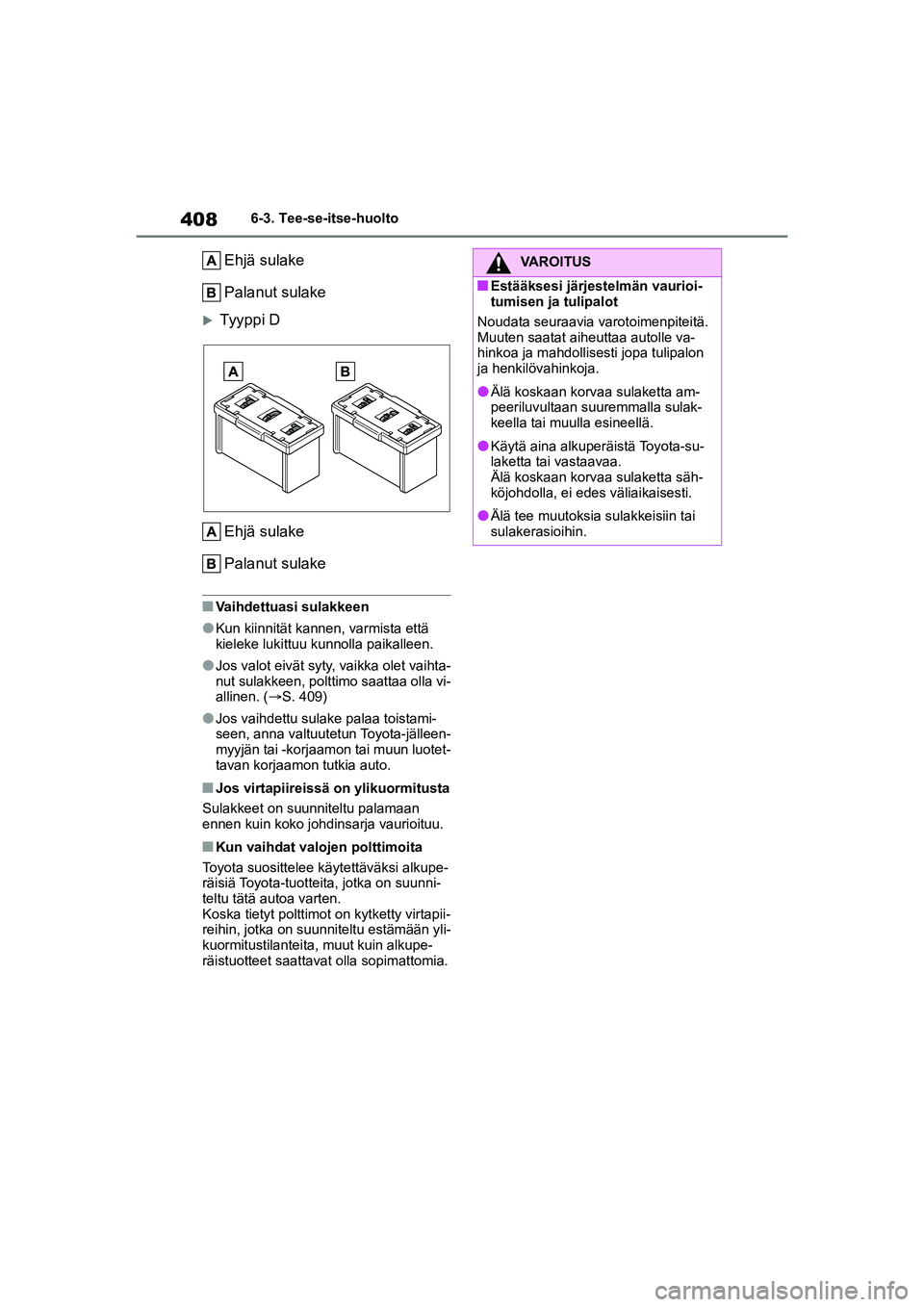

408
YARIS CROSS Owner's Manual_Europe_OM52K60FI
6-3. Tee-se-itse-huolto
Ehjä sulake
Palanut sulake
Ty y pp i DEhjä sulake
Palanut sulake
nVaihdettuasi sulakkeen
lKun kiinnität kannen, varmista että
kieleke lukittuu kunnolla paikalleen.
lJos valot eivät syty, vaikka olet vaihta-
nut sulakkeen, polttimo saattaa olla vi-
allinen. ( S. 409)
lJos vaihdettu sulake palaa toistami-
seen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotet-
tavan korjaamon tutkia auto.
nJos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan
ennen kuin koko johdinsarja vaurioituu.
nKun vaihdat valojen polttimoita
Toyota suosittelee kä ytettäväksi alkupe-
räisiä Toyota-tuotteita, jotka on suunni-
teltu tätä autoa varten.
Koska tietyt polttimot on kytketty virtapii-
reihin, jotka on suunniteltu estämään yli-
kuormitustilanteita, muut kuin alkupe-
räistuotteet saattavat olla sopimattomia.
VAROITUS
nEstääksesi järjestelmän vaurioi-
tumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle va-
hinkoa ja mahdollisesti jopa tulipalon
ja henkilövahinkoja.
lÄlä koskaan korvaa sulaketta am-
peeriluvultaan suuremmalla sulak-
keella tai muulla esineellä.
lKäytä aina alkuperäistä Toyota-su-
laketta tai vastaavaa.
Älä koskaan korvaa sulaketta säh-
köjohdolla, ei edes väliaikaisesti.
lÄlä tee muutoksia sulakkeisiin tai
sulakerasioihin.
OM52K60FI.book Page 408 Monday, July 19, 2021 3:43 PM

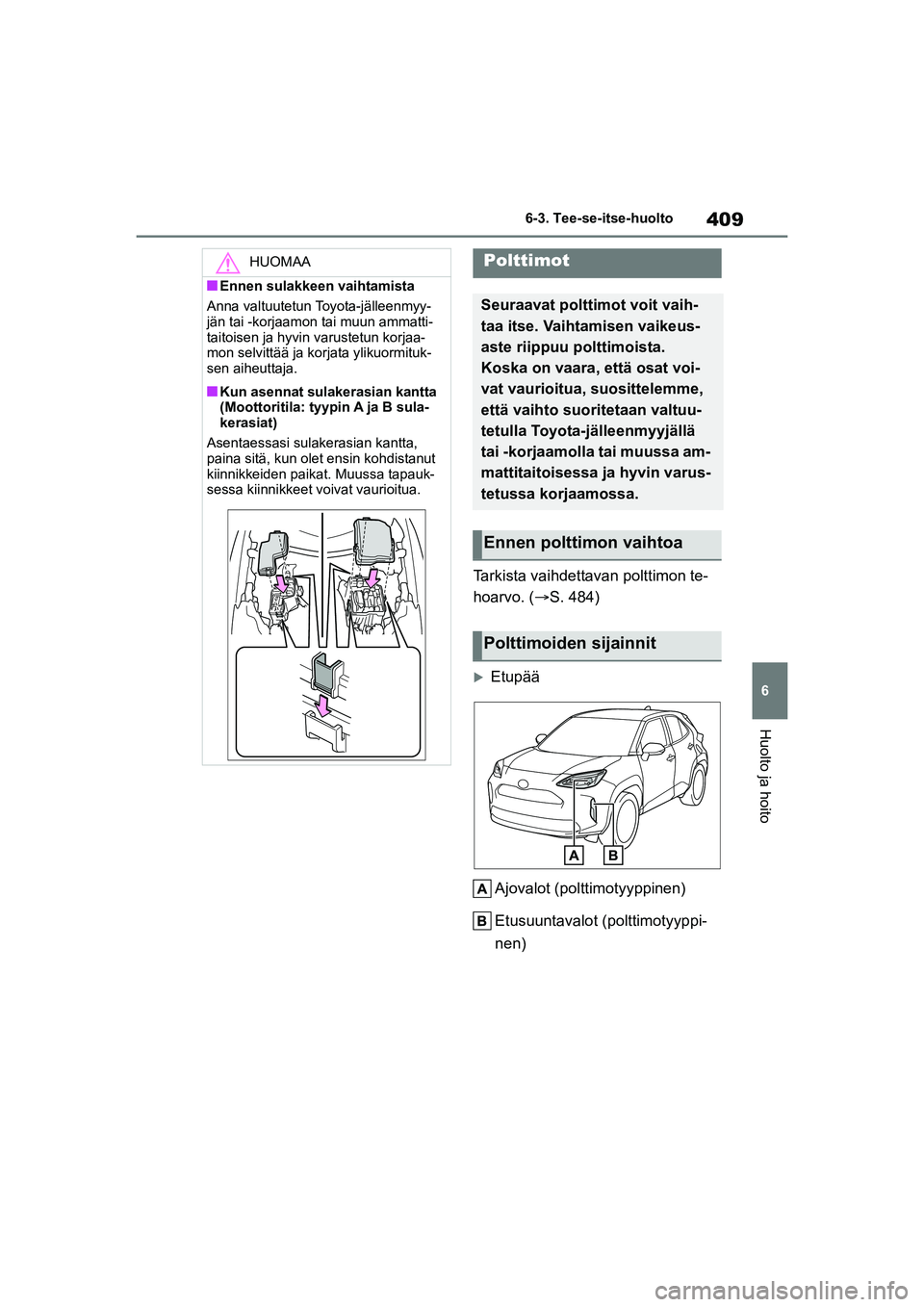

409
6
YARIS CROSS Owner's Manual_Europe_OM52K60FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
Tarkista vaihdettavan polttimon te-
hoarvo. (S. 484)
Etupää
Ajovalot (polttimotyyppinen)
Etusuuntavalot (polttimotyyppi-
nen)
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammatti-
taitoisen ja hyvin varustetun korjaa-
mon selvittää ja ko rjata ylikuormituk-
sen aiheuttaja.
nKun asennat sulakerasian kantta
(Moottoritila: tyyp in A ja B sula-
kerasiat)
Asentaessasi sulakerasian kantta,
paina sitä, kun olet ensin kohdistanut
kiinnikkeiden paikat. Muussa tapauk-
sessa kiinnikkeet vo ivat vaurioitua.
Polttimot
Seuraavat polttimot voit vaih-
taa itse. Vaihtamisen vaikeus-
aste riippuu polttimoista.
Koska on vaara, että osat voi-
vat vaurioitua, suosittelemme,
että vaihto suoritetaan valtuu-
tetulla Toyota-jälleenmyyjällä
tai -korjaamolla tai muussa am-
mattitaitoisessa ja hyvin varus-
tetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
OM52K60FI.book Page 409 Monday, July 19, 2021 3:43 PM

410
YARIS CROSS Owner's Manual_Europe_OM52K60FI
6-3. Tee-se-itse-huolto
Ta k a p ä äPeruutusvalo (polttimotyyppi-
nen) (vasemmanpuolinen ohja-
us)
Rekisterikilven valot
Peruutusvalo (polttimotyyppi-
nen) (oikeanpuoleinen ohjaus)
Takasuuntavalot (polttimotyyppi-
nen)
nValot, jotka on vaihdettava val-
tuutetulla Toyota-jälleenmyy-
jällä tai -korjaamolla tai muulla
ammattitaitoisella ja hyvin va-
rustetulla korjaamolla.
 Ajovalot (LED-tyyppi)
 Etuseisontavalot
 Etusuuntavalot (LED-tyyppi)
 Päiväajovalot
 Sivusuuntavalot
 Takavalot
 Jarruvalot
 Peruutusvalo (LED-tyyppinen)
 Takasumuvalo
 Takasuuntavalot (LED-tyyppi)
 Keskijarruvalo
nLED-polttimot
Muut valot kuin seur aavat valot koostu-
vat useasta LED-valosta. Jos jokin LED-
valoista palaa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon ja anna heidän
vaihtaa valo.
lAjovalot (polttimotyyppinen)
lEtusuuntavalot (polttimotyyppinen)
lTakasuuntavalot (polttimotyyppinen)
lRekisterikilven valot
lPeruutusvalo (polttimotyyppinen)
nKosteuden kerääntyminen valojen
lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tila-
päisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan kor-
jaamoon saadaksesi lisätietoja seuraa-
vissa tilanteissa:
lAjovalojen lasien sisäpinnoille kerään-
tyy suuria vesipisaroita.
lVettä on kerääntynyt ajovalojen si-
sään.
nKun vaihdat valojen polttimoita
S. 408
nAjovalot (polttimotyyppinen)
1 Irrota liitin.
Polttimoiden vaihto
OM52K60FI.book Page 410 Monday, July 19, 2021 3:43 PM

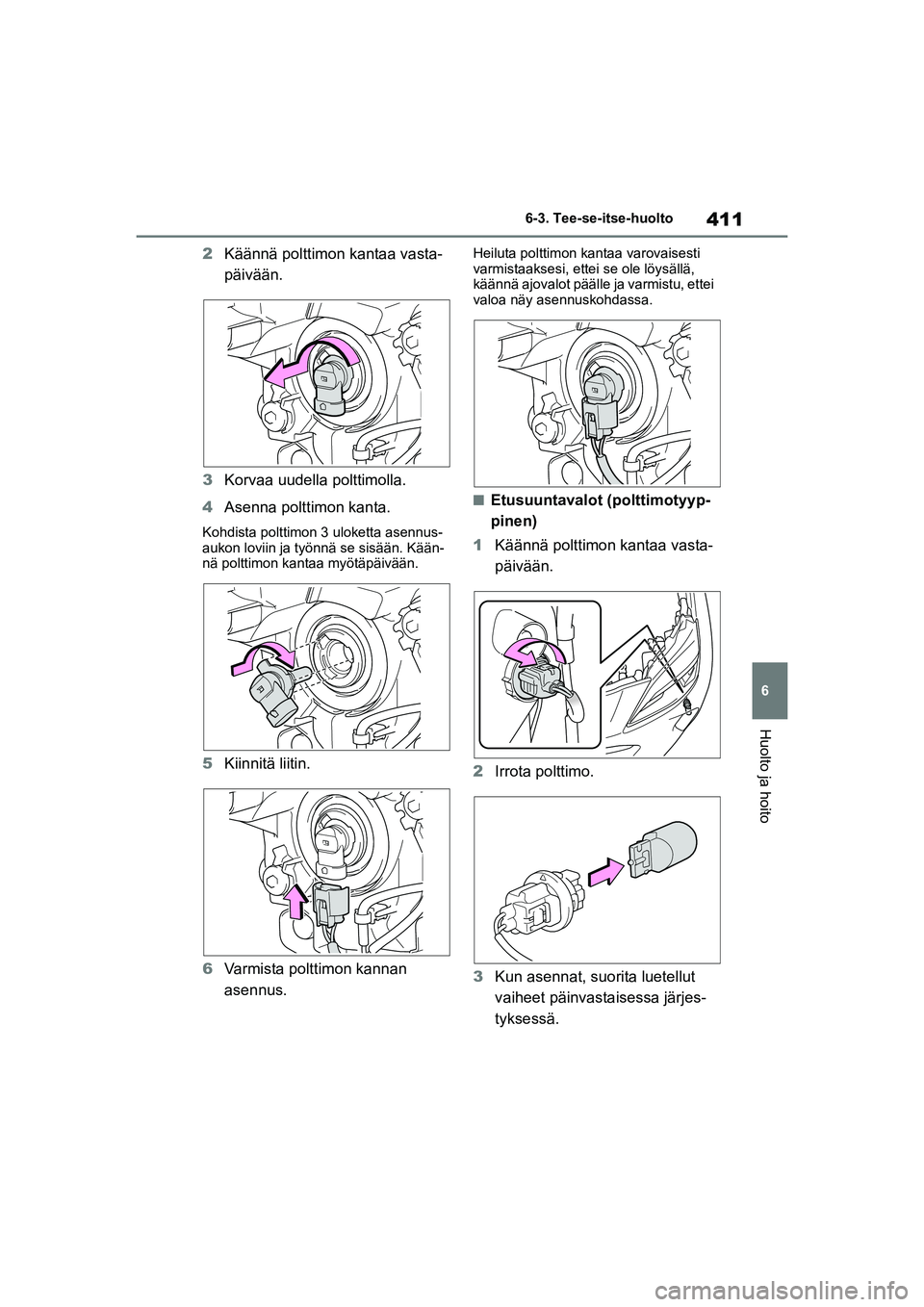

411
6
YARIS CROSS Owner's Manual_Europe_OM52K60FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
2Käännä polttimon kantaa vasta-
päivään.
3 Korvaa uudella polttimolla.
4 Asenna polttimon kanta.
Kohdista polttimon 3 uloketta asennus-
aukon loviin ja työnnä se sisään. Kään-
nä polttimon kantaa myötäpäivään.
5Kiinnitä liitin.
6 Varmista polttimon kannan
asennus.
Heiluta polttimon kantaa varovaisesti
varmistaaksesi, ettei se ole löysällä,
käännä ajovalot päälle ja varmistu, ettei
valoa näy asennuskohdassa.
nEtusuuntavalot (polttimotyyp-
pinen)
1 Käännä polttimon kantaa vasta-
päivään.
2 Irrota polttimo.
3 Kun asennat, suorita luetellut
vaiheet päinvast aisessa järjes-
tyksessä.
OM52K60FI.book Page 411 Monday, July 19, 2021 3:43 PM

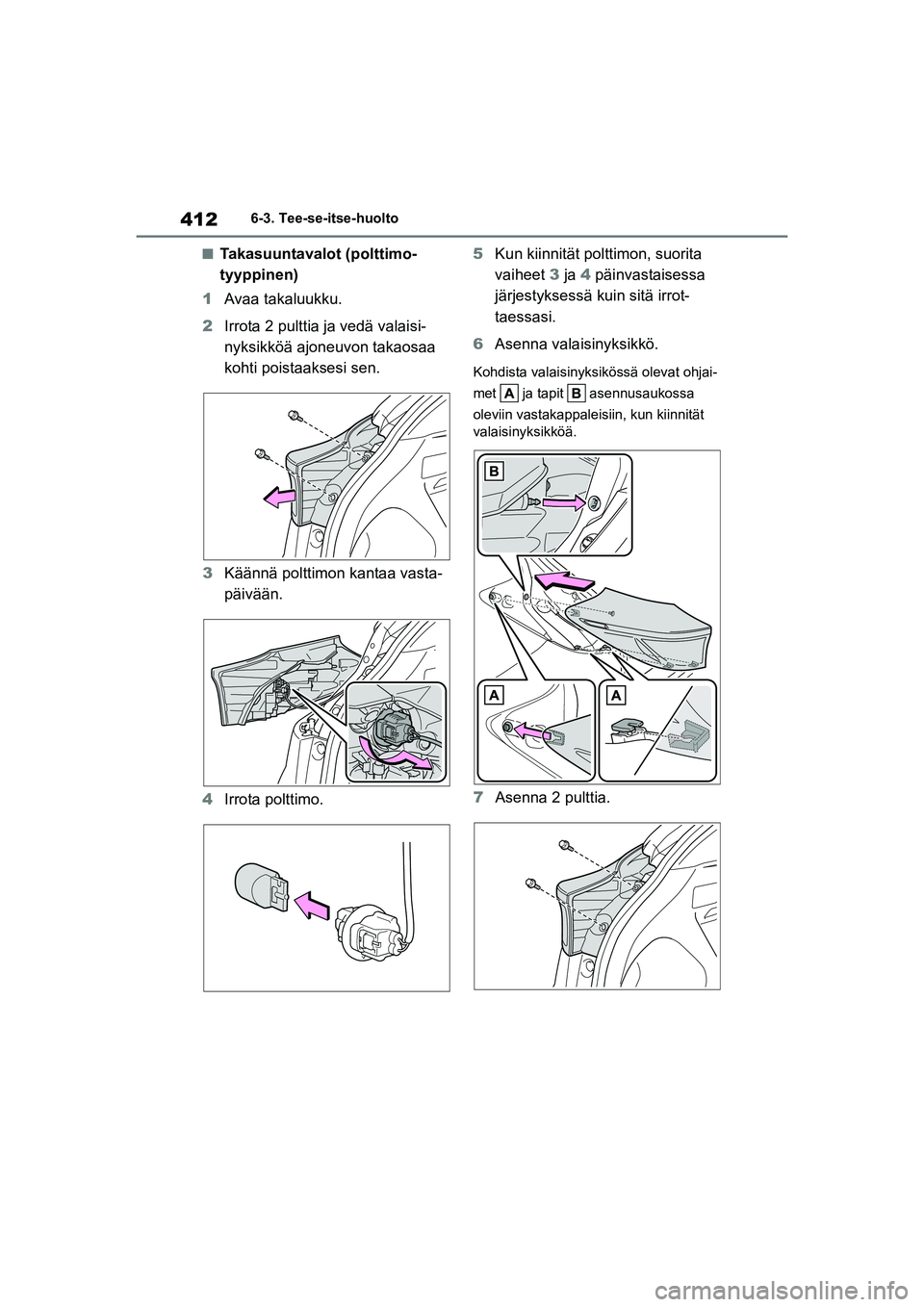

412
YARIS CROSS Owner's Manual_Europe_OM52K60FI
6-3. Tee-se-itse-huolto
nTakasuuntavalot (polttimo-
tyyppinen)
1 Avaa takaluukku.
2 Irrota 2 pulttia ja vedä valaisi-
nyksikköä ajoneuvon takaosaa
kohti poistaaksesi sen.
3 Käännä polttimon kantaa vasta-
päivään.
4 Irrota polttimo. 5
Kun kiinnität polttimon, suorita
vaiheet 3 ja 4 päinvastaisessa
järjestyksessä kuin sitä irrot-
taessasi.
6 Asenna valaisinyksikkö.
Kohdista valaisinyksikössä olevat ohjai-
met ja tapit asennusaukossa
oleviin vastakappaleisiin, kun kiinnität
valaisinyksikköä.
7Asenna 2 pulttia.
OM52K60FI.book Page 412 Monday, July 19, 2021 3:43 PM

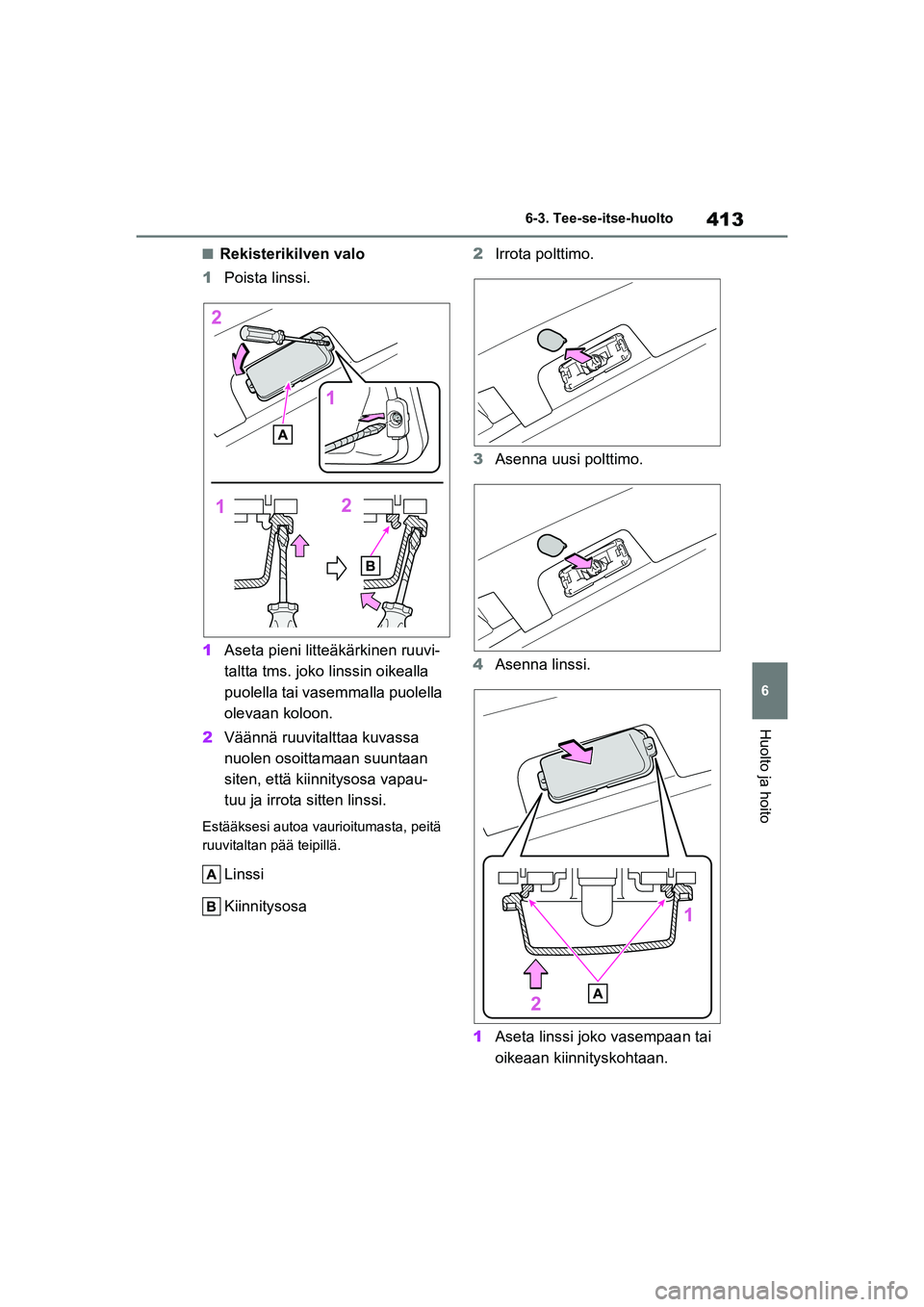

413
6
YARIS CROSS Owner's Manual_Europe_OM52K60FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
nRekisterikilven valo
1 Poista linssi.
1 Aseta pieni litteäkärkinen ruuvi-
taltta tms. joko linssin oikealla
puolella tai vasemmalla puolella
olevaan koloon.
2 Väännä ruuvitalttaa kuvassa
nuolen osoittamaan suuntaan
siten, että kiinnitysosa vapau-
tuu ja irrota sitten linssi.
Estääksesi autoa v aurioitumasta, peitä
ruuvitaltan pää teipillä.
Linssi
Kiinnitysosa 2
Irrota polttimo.
3 Asenna uusi polttimo.
4 Asenna linssi.
1 Aseta linssi joko vasempaan tai
oikeaan kiinnityskohtaan.
OM52K60FI.book Page 413 Monday, July 19, 2021 3:43 PM

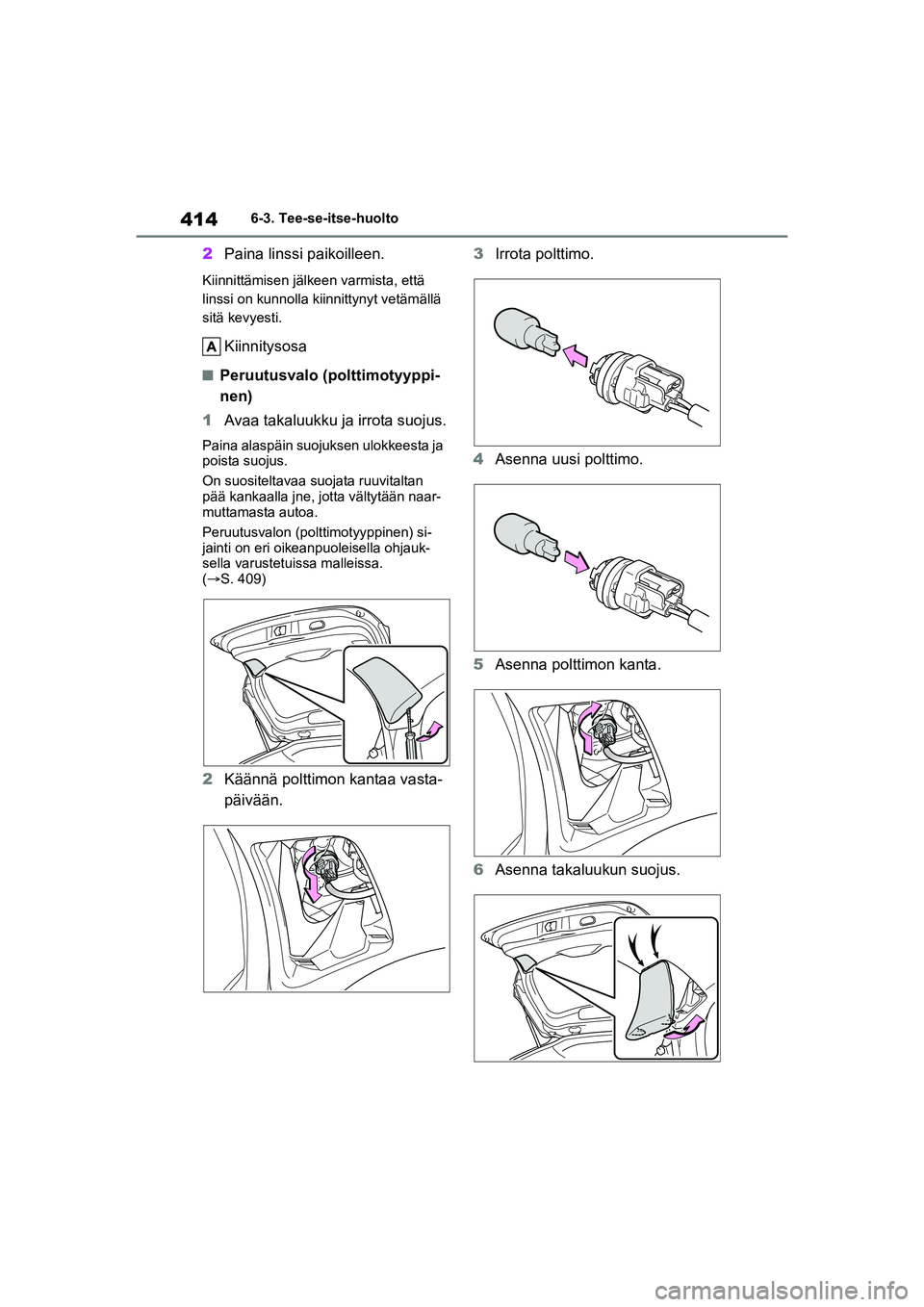

414
YARIS CROSS Owner's Manual_Europe_OM52K60FI
6-3. Tee-se-itse-huolto
2Paina linssi paikoilleen.
Kiinnittämisen jälkeen varmista, että
linssi on kunnolla k iinnittynyt vetämällä
sitä kevyesti.
Kiinnitysosa
nPeruutusvalo (polttimotyyppi-
nen)
1 Avaa takaluukku ja irrota suojus.
Paina alaspäin suojuksen ulokkeesta ja
poista suojus.
On suositeltavaa suojata ruuvitaltan
pää kankaalla jne, jotta vältytään naar-
muttamasta autoa.
Peruutusvalon (polttimotyyppinen) si-
jainti on eri oikeanpuoleisella ohjauk-
sella varustetuissa malleissa.
(S. 409)
2Käännä polttimon kantaa vasta-
päivään. 3
Irrota polttimo.
4 Asenna uusi polttimo.
5 Asenna polttimon kanta.
6 Asenna takaluukun suojus.
OM52K60FI.book Page 414 Monday, July 19, 2021 3:43 PM
