2020 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

567
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA HV_TMUK_EM

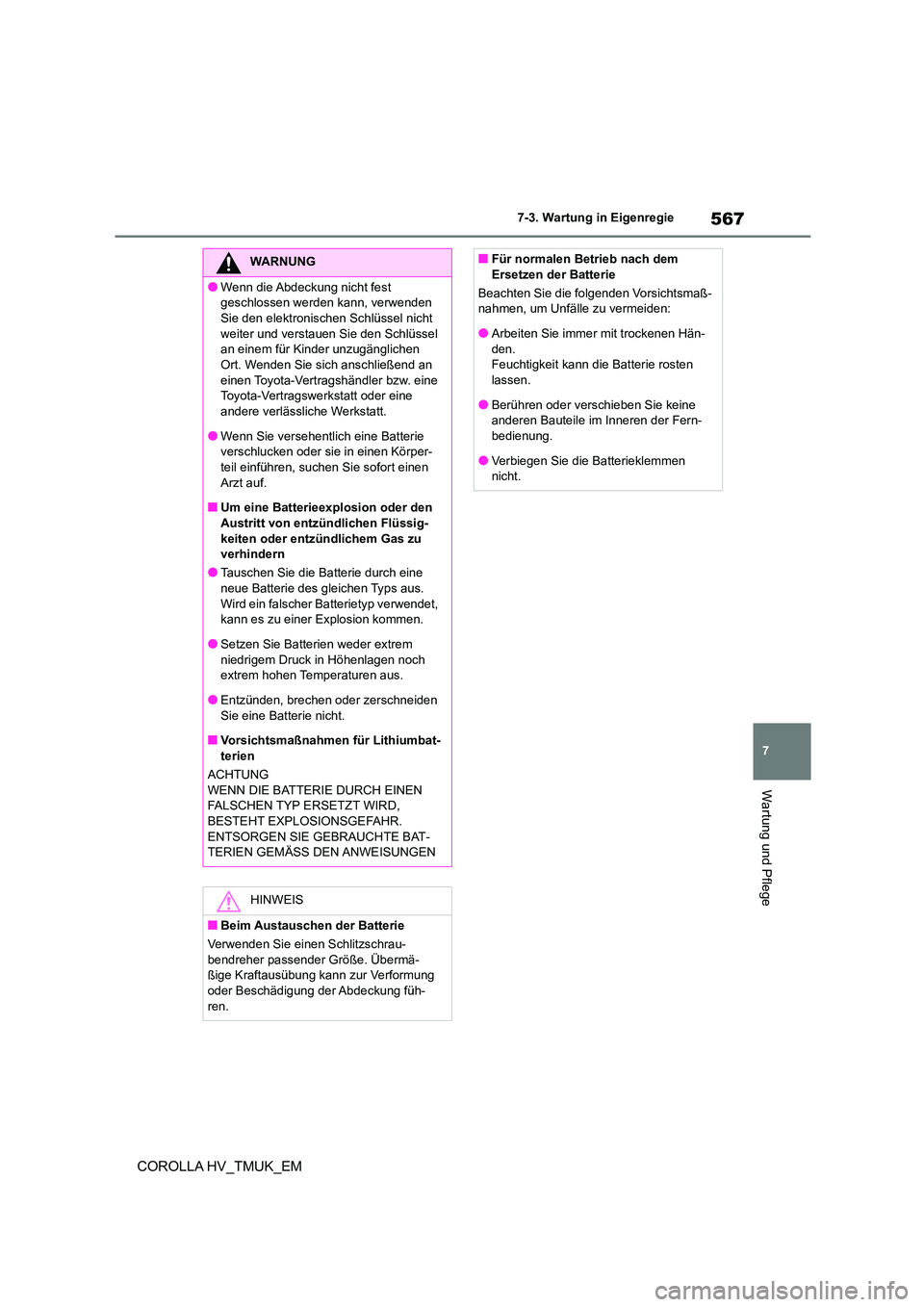

WARNUNG
●Wenn die Abdeckung nicht fest
geschlossen werden kann, verwenden
Sie den elektronischen Schlüssel nicht weiter und verstauen Sie den Schlüssel
an einem für Kinder unzugänglichen
Ort. Wenden Sie sich anschließend an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Wenn Sie versehentlich eine Batterie
verschlucken oder sie in einen Körper-
teil einführen, suchen Sie sofort einen Arzt auf.
■Um eine Batterieexplosion oder den
Austritt von entzündlichen Flüssig- keiten oder entzündlichem Gas zu
verhindern
●Tauschen Sie die Batterie durch eine
neue Batterie des gleichen Typs aus. Wird ein falscher Batterietyp verwendet,
kann es zu einer Explosion kommen.
●Setzen Sie Batterien weder extrem niedrigem Druck in Höhenlagen noch
extrem hohen Temperaturen aus.
●Entzünden, brechen oder zerschneiden
Sie eine Batterie nicht.
■Vorsichtsmaßnahmen für Lithiumbat-
terien
ACHTUNG
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD,
BESTEHT EXPLOSIONSGEFAHR.
ENTSORGEN SIE GEBRAUCHTE BAT- TERIEN GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Beim Austauschen der Batterie
Verwenden Sie einen Schlitzschrau-
bendreher passender Größe. Übermä-
ßige Kraftausübung kann zur Verformung
oder Beschädigung der Abdeckung füh- ren.
■Für normalen Betrieb nach dem
Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän-
den.
Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine
anderen Bauteile im Inneren der Fern-
bedienung.
●Verbiegen Sie die Batterieklemmen
nicht.

5687-3. Wartung in Eigenregie
COROLLA HV_TMUK_EM

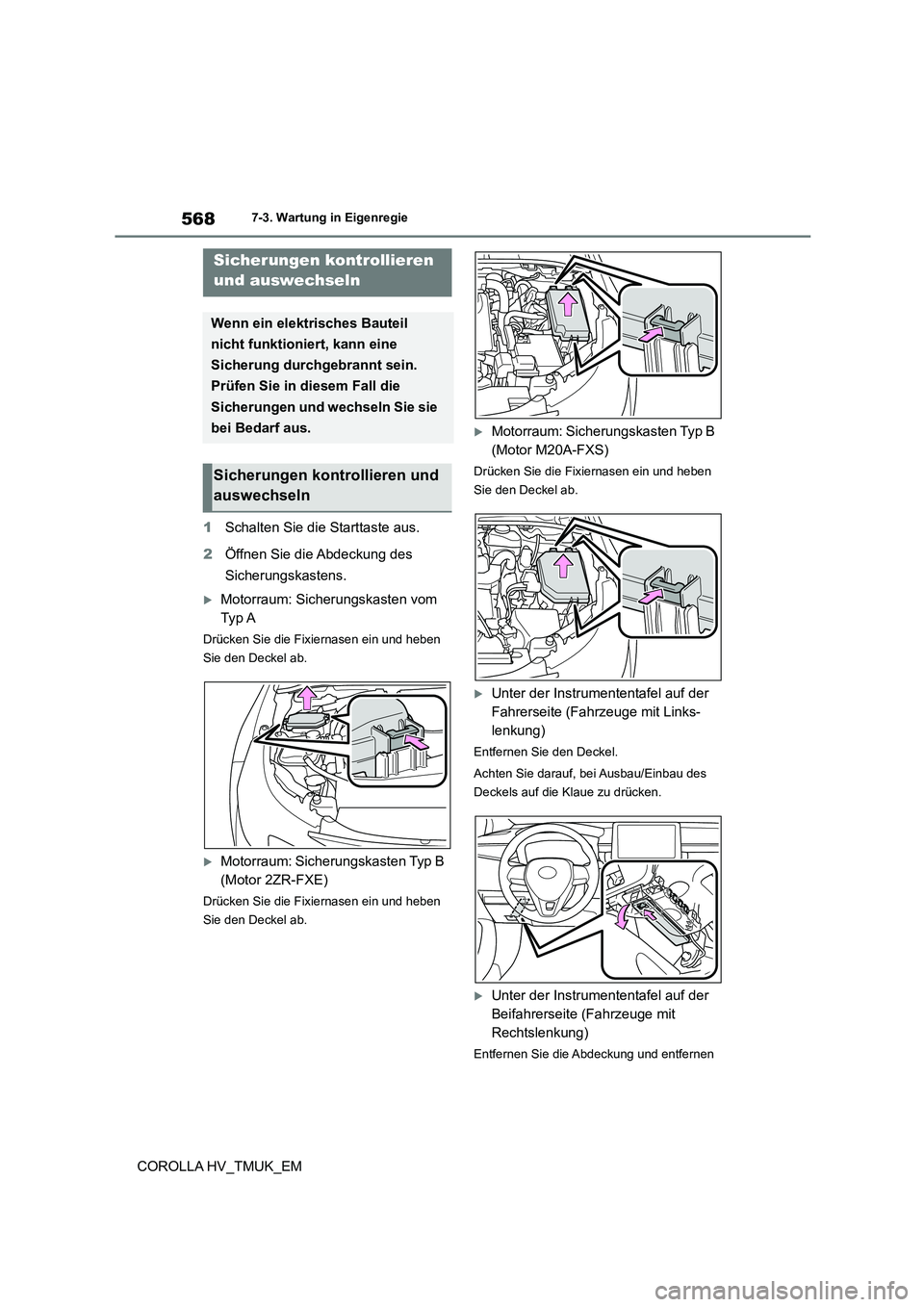

1 Schalten Sie die Starttaste aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten vom
Ty p A
Drücken Sie die Fixiernasen ein und heben
Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
(Motor 2ZR-FXE)
Drücken Sie die Fixiernasen ein und heben
Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
(Motor M20A-FXS)
Drücken Sie die Fixiernasen ein und heben
Sie den Deckel ab.
Unter der Instrumententafel auf der
Fahrerseite (Fahrzeuge mit Links-
lenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Unter der Instrumententafel auf der
Beifahrerseite (Fahrzeuge mit
Rechtslenkung)
Entfernen Sie die Abdeckung und entfernen
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
bei Bedarf aus.
Sicherungen kontrollieren und
auswechseln

569
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA HV_TMUK_EM

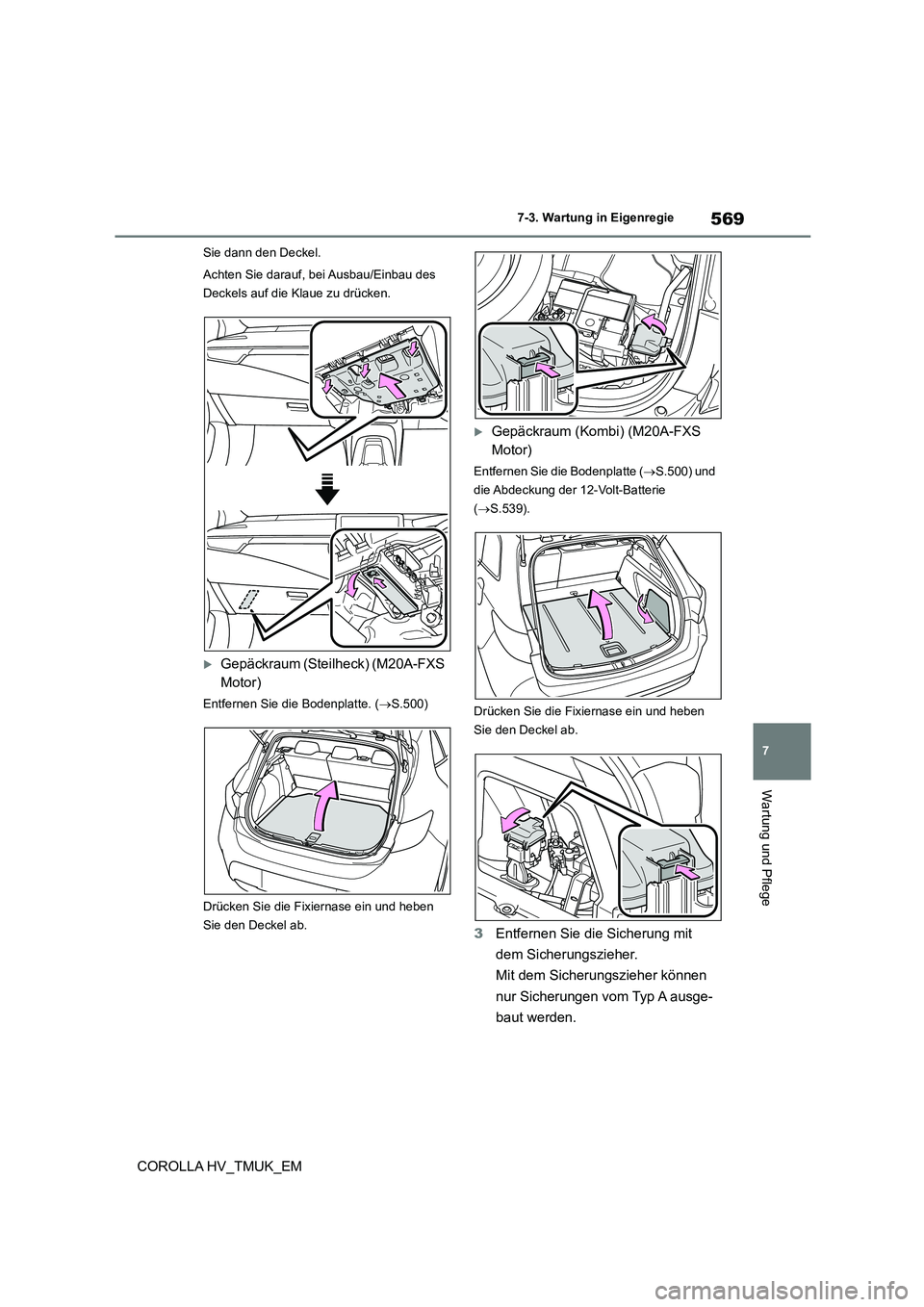

Sie dann den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Gepäckraum (Steilheck) (M20A-FXS
Motor)
Entfernen Sie die Bodenplatte. ( S.500)
Drücken Sie die Fixiernase ein und heben
Sie den Deckel ab.
Gepäckraum (Kombi) (M20A-FXS
Motor)
Entfernen Sie die Bodenplatte ( S.500) und
die Abdeckung der 12-Volt-Batterie
( S.539).
Drücken Sie die Fixiernase ein und heben
Sie den Deckel ab.
3 Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können
nur Sicherungen vom Typ A ausge-
baut werden.

5707-3. Wartung in Eigenregie
COROLLA HV_TMUK_EM

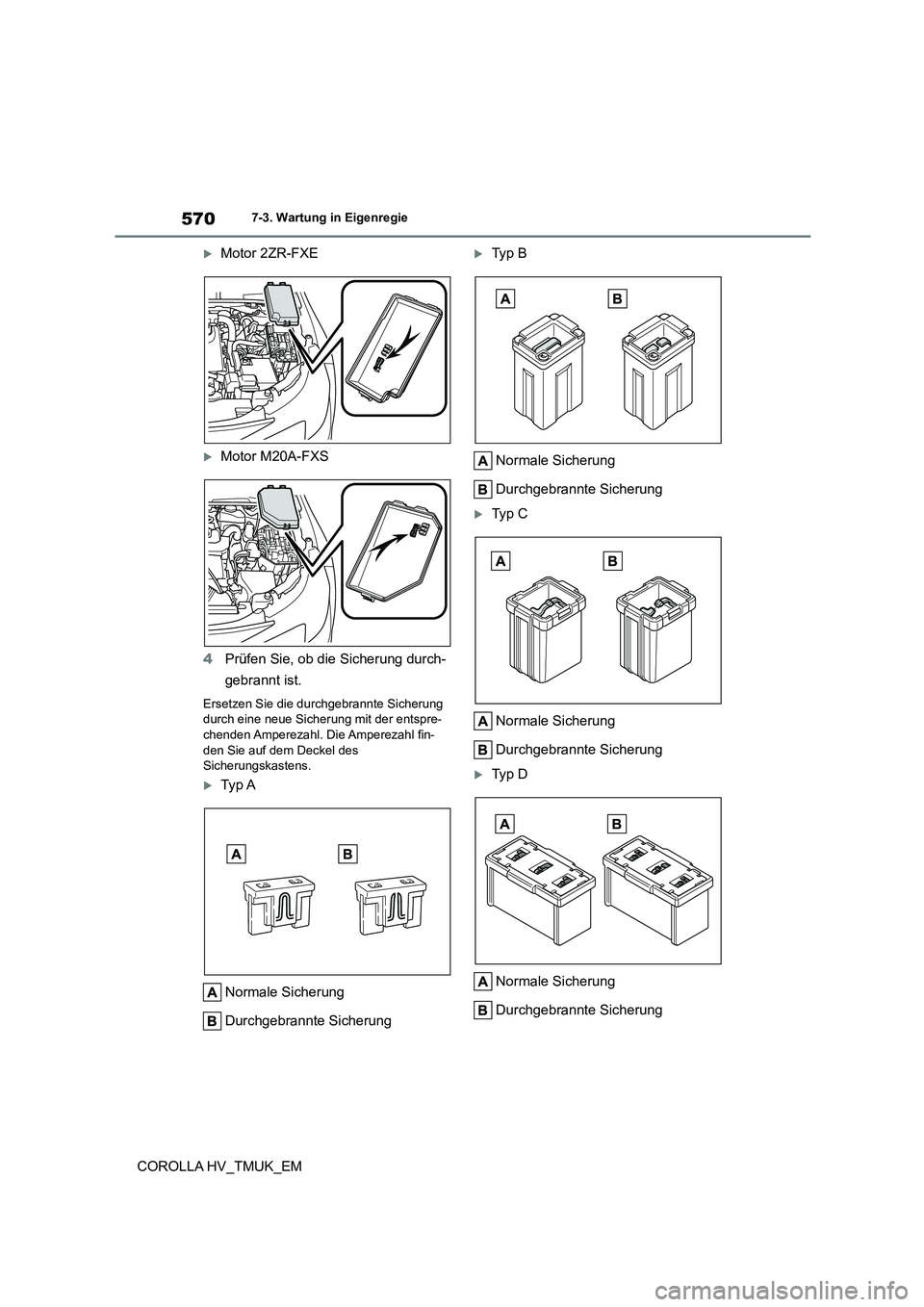

Motor 2ZR-FXE
Motor M20A-FXS
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der entspre-
chenden Amperezahl. Die Amperezahl fin-
den Sie auf dem Deckel des Sicherungskastens.
Ty p A
Normale Sicherung
Durchgebrannte Sicherung
Ty p B
Normale Sicherung
Durchgebrannte Sicherung
Ty p C
Normale Sicherung
Durchgebrannte Sicherung
Ty p D
Normale Sicherung
Durchgebrannte Sicherung

571
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA HV_TMUK_EM

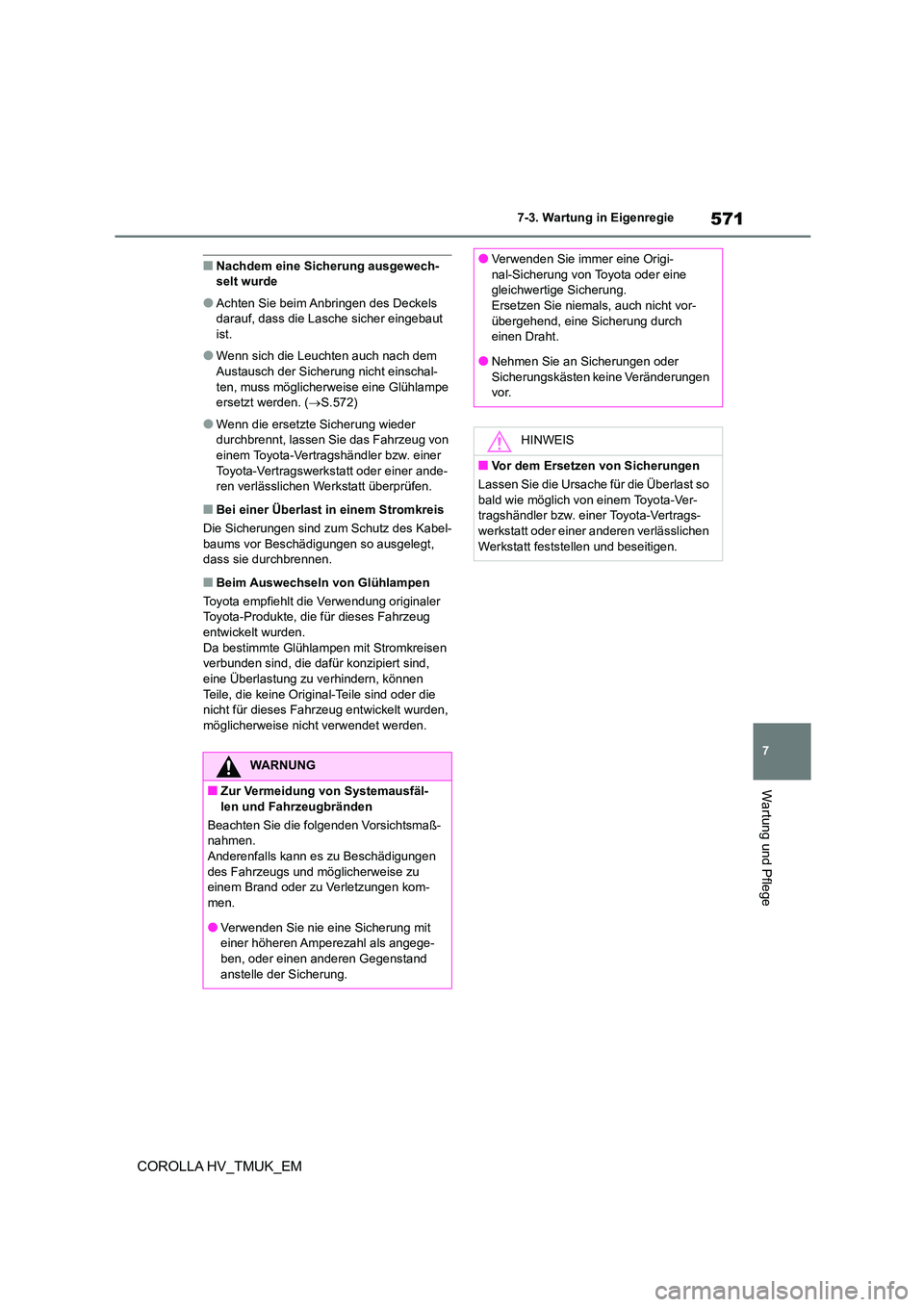

■Nachdem eine Sicherung ausgewech- selt wurde
●Achten Sie beim Anbringen des Deckels darauf, dass die Lasche sicher eingebaut
ist.
●Wenn sich die Leuchten auch nach dem
Austausch der Sicherung nicht einschal-
ten, muss möglicherweise eine Glühlampe ersetzt werden. ( S.572)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zu m Schutz des Kabel-
baums vor Beschädigungen so ausgelegt,
dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung originaler Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden.
Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die dafür konzipiert sind,
eine Überlastung zu verhindern, können
Teile, die keine Original-Teile sind oder die nicht für dieses Fahrzeug entwickelt wurden,
möglicherweise nicht verwendet werden.
WARNUNG
■Zur Vermeidung von Systemausfäl-
len und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Anderenfalls kann es zu Beschädigungen
des Fahrzeugs und möglicherweise zu einem Brand oder zu Verletzungen kom-
men.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angege-
ben, oder einen anderen Gegenstand
anstelle der Sicherung.
●Verwenden Sie immer eine Origi-
nal-Sicherung von Toyota oder eine
gleichwertige Sicherung. Ersetzen Sie niemals, auch nicht vor-
übergehend, eine Sicherung durch
einen Draht.
●Nehmen Sie an Sicherungen oder
Sicherungskästen keine Veränderungen
vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so
bald wie möglich von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt feststellen und beseitigen.

5727-3. Wartung in Eigenregie
COROLLA HV_TMUK_EM

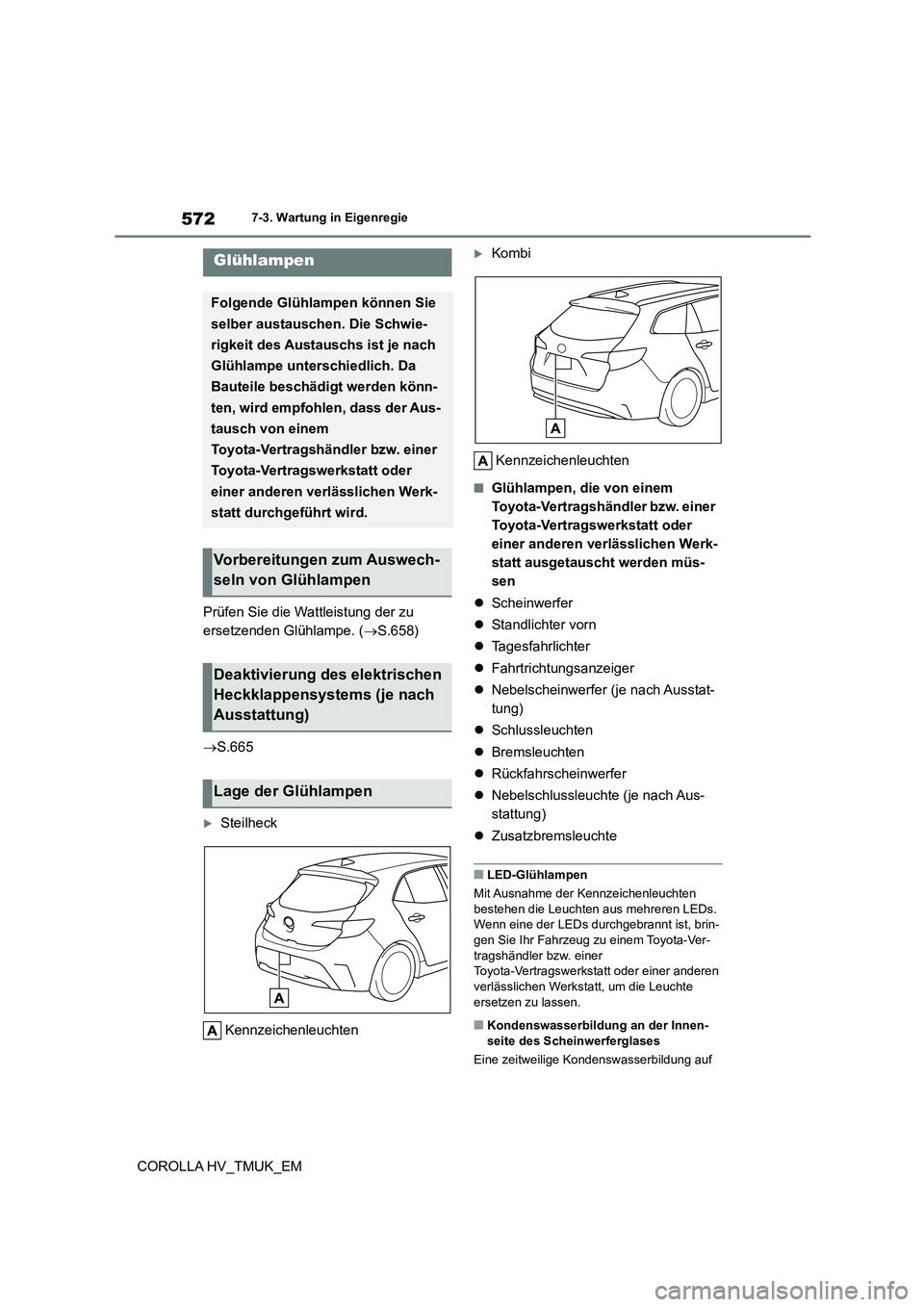

Prüfen Sie die Wattleistung der zu
ersetzenden Glühlampe. ( S.658)
 S.665
Steilheck
Kennzeichenleuchten
Kombi
Kennzeichenleuchten
■Glühlampen, die von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt ausgetauscht werden müs-
sen
 Scheinwerfer
 Standlichter vorn
 Tagesfahrlichter
 Fahrtrichtungsanzeiger
 Nebelscheinwerfer (je nach Ausstat-
tung)
 Schlussleuchten
 Bremsleuchten
 Rückfahrscheinwerfer
 Nebelschlussleuchte (je nach Aus-
stattung)
 Zusatzbremsleuchte
■LED-Glühlampen
Mit Ausnahme der Kennzeichenleuchten bestehen die Leuchten aus mehreren LEDs.
Wenn eine der LEDs durchgebrannt ist, brin-
gen Sie Ihr Fahrzeug zu einem Toyota-Ver- tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt, um die Leuchte ersetzen zu lassen.
■Kondenswasserbildung an der Innen-
seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf
Glühlampen
Folgende Glühlampen können Sie
selber austauschen. Die Schwie-
rigkeit des Austauschs ist je nach
Glühlampe unterschiedlich. Da
Bauteile beschädigt werden könn-
ten, wird empfohlen, dass der Aus-
tausch von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchgeführt wird.
Vorbereitungen zum Auswech-
seln von Glühlampen
Deaktivierung des elektrischen
Heckklappensystems (je nach
Ausstattung)
Lage der Glühlampen

573
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA HV_TMUK_EM

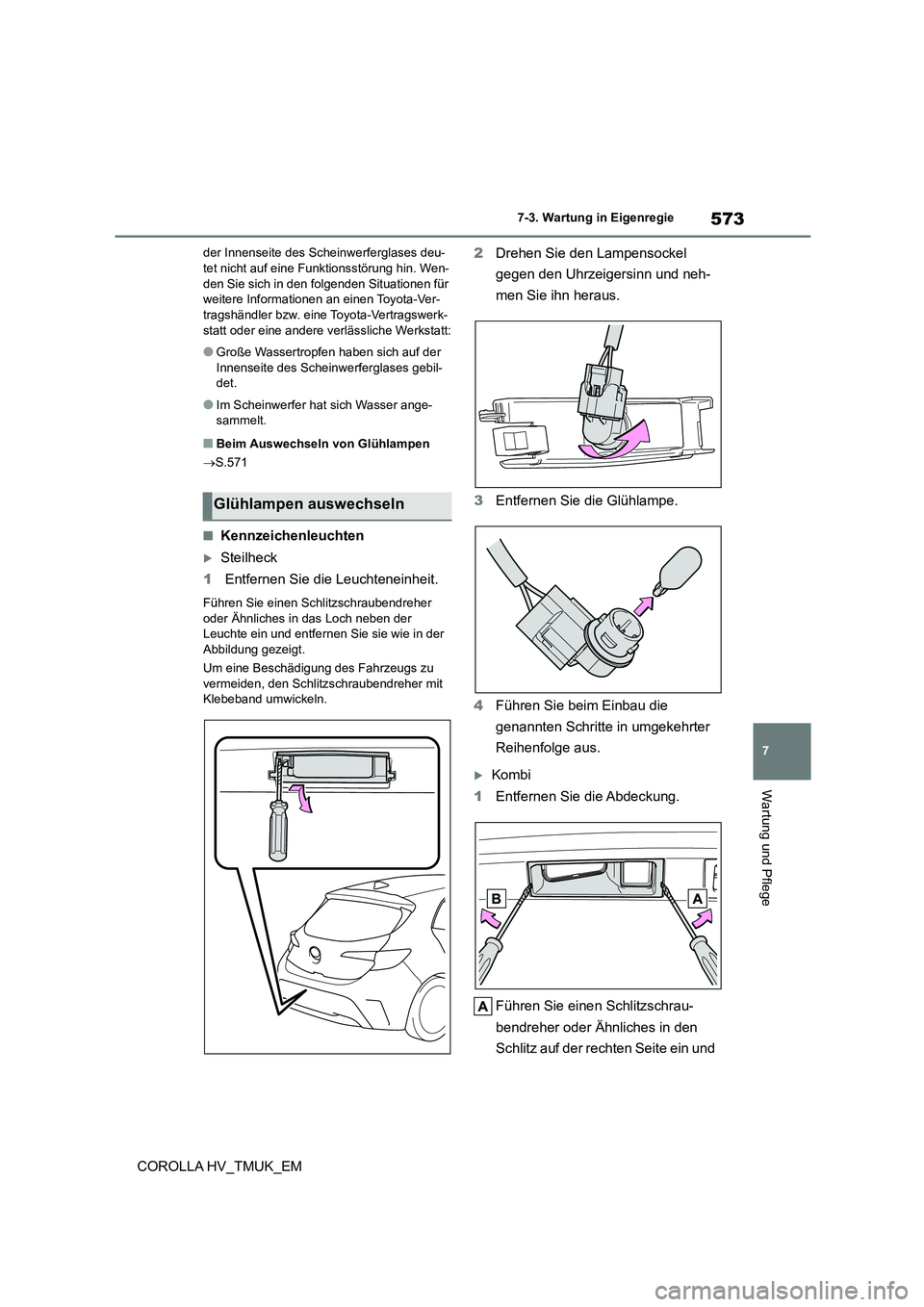

der Innenseite des Scheinwerferglases deu- tet nicht auf eine Funktionsstörung hin. Wen-
den Sie sich in den folgenden Situationen für
weitere Informationen an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt:
●Große Wassertropfen haben sich auf der
Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser ange-
sammelt.
■Beim Auswechseln von Glühlampen
 S.571
■Kennzeichenleuchten
Steilheck
1 Entfernen Sie die Leuchteneinheit.
Führen Sie einen Schlitzschraubendreher
oder Ähnliches in das Loch neben der
Leuchte ein und entfernen Sie sie wie in der Abbildung gezeigt.
Um eine Beschädigung des Fahrzeugs zu
vermeiden, den Schlit zschraubendreher mit
Klebeband umwickeln.
2 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und neh-
men Sie ihn heraus.
3 Entfernen Sie die Glühlampe.
4 Führen Sie beim Einbau die
genannten Schritte in umgekehrter
Reihenfolge aus.
Kombi
1 Entfernen Sie die Abdeckung.
Führen Sie eine n Schlitzschrau-
bendreher oder Ähnliches in den
Schlitz auf der rechten Seite ein und
Glühlampen auswechseln

5747-3. Wartung in Eigenregie
COROLLA HV_TMUK_EM

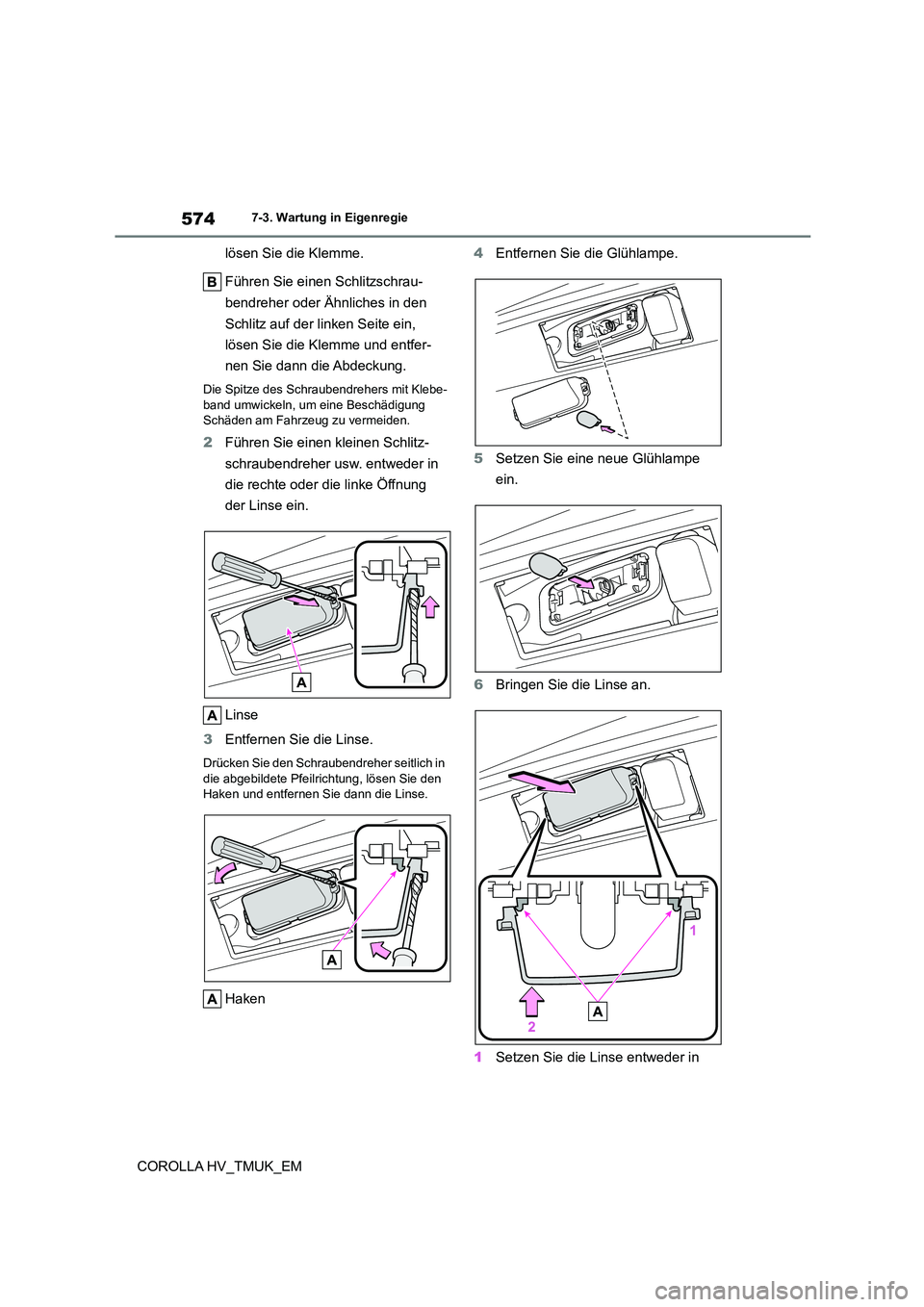

lösen Sie die Klemme.
Führen Sie einen Schlitzschrau-
bendreher oder Ähnliches in den
Schlitz auf der linken Seite ein,
lösen Sie die Klemme und entfer-
nen Sie dann die Abdeckung.
Die Spitze des Schraubendrehers mit Klebe-
band umwickeln, um eine Beschädigung
Schäden am Fahrzeug zu vermeiden.
2 Führen Sie einen kleinen Schlitz-
schraubendreher usw. entweder in
die rechte oder die linke Öffnung
der Linse ein.
Linse
3 Entfernen Sie die Linse.
Drücken Sie den Schraubendreher seitlich in die abgebildete Pfeilrichtung, lösen Sie den
Haken und entfernen Sie dann die Linse.
Haken
4 Entfernen Sie die Glühlampe.
5 Setzen Sie eine neue Glühlampe
ein.
6 Bringen Sie die Linse an.
1 Setzen Sie die Linse entweder in
