2020 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

223
3
3-4. Einstellen von Lenkrad und Spiegeln
Vor Antritt der Fahrt
COROLLA HV_TMUK_EM
3-4.Einstellen von Lenkrad und Spiegeln
1 Halten Sie das Lenkrad und drüc-
ken Sie den Hebel nach unten.
2 Stellen Sie die ideale Position durch
horizontales und vertikales Bewe-
gen des Lenkrads ein.
Ziehen Sie den Hebel nach dem Einstellen
nach oben, um das Lenkrad zu fixieren.
Drücken Sie zum Betätigen der Hupe
auf das Symbol oder in der
Nähe dieses Symbols.
Lenkrad
Einstellverfahren
WARNUNG
■Vorsicht während der Fahrt
Verstellen Sie das Lenkrad nicht während der Fahrt.
Dies kann zu falscher Handhabung des
Fahrzeugs und Unfällen mit tödlichen oder schweren Verletzungen führen.
■Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad
sicher verriegelt ist.
Andernfalls kann sich das Lenkrad plötz- lich bewegen und möglicherweise einen
Unfall mit Todesfolge oder schweren Ver-
letzungen hervorrufen. Außerdem ertönt die Hupe eventuell nicht, wenn das Lenk-
rad nicht sicher eingerastet ist.
Hupe

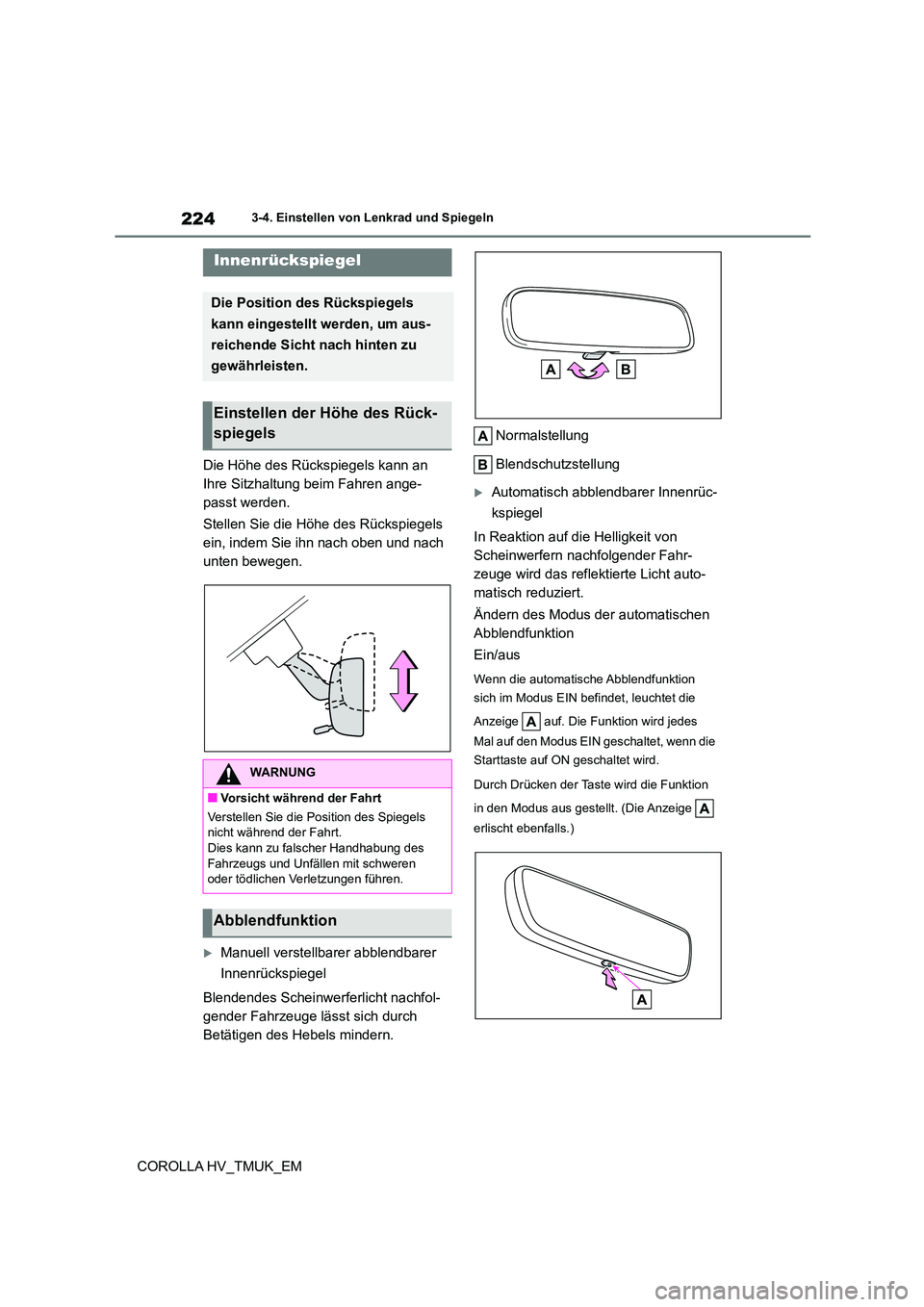

2243-4. Einstellen von Lenkrad und Spiegeln
COROLLA HV_TMUK_EM
Die Höhe des Rückspiegels kann an
Ihre Sitzhaltung beim Fahren ange-
passt werden.
Stellen Sie die Höhe des Rückspiegels
ein, indem Sie ihn nach oben und nach
unten bewegen.
Manuell verstellbarer abblendbarer
Innenrückspiegel
Blendendes Scheinwerferlicht nachfol-
gender Fahrzeuge lässt sich durch
Betätigen des Hebels mindern.
Normalstellung
Blendschutzstellung
Automatisch abblendbarer Innenrüc-
kspiegel
In Reaktion auf die Helligkeit von
Scheinwerfern nachfolgender Fahr-
zeuge wird das reflektierte Licht auto-
matisch reduziert.
Ändern des Modus der automatischen
Abblendfunktion
Ein/aus
Wenn die automatische Abblendfunktion
sich im Modus EIN befindet, leuchtet die
Anzeige auf. Die Funktion wird jedes
Mal auf den Modus EIN geschaltet, wenn die
Starttaste auf ON geschaltet wird.
Durch Drücken der Taste wird die Funktion
in den Modus aus gestellt. (Die Anzeige
erlischt ebenfalls.)
Innenrückspiegel
Die Position des Rückspiegels
kann eingestellt werden, um aus-
reichende Sicht nach hinten zu
gewährleisten.
Einstellen der Höhe des Rück-
spiegels
WARNUNG
■Vorsicht während der Fahrt
Verstellen Sie die Position des Spiegels nicht während der Fahrt.
Dies kann zu falscher Handhabung des
Fahrzeugs und Unfällen mit schweren oder tödlichen Verletzungen führen.
Abblendfunktion

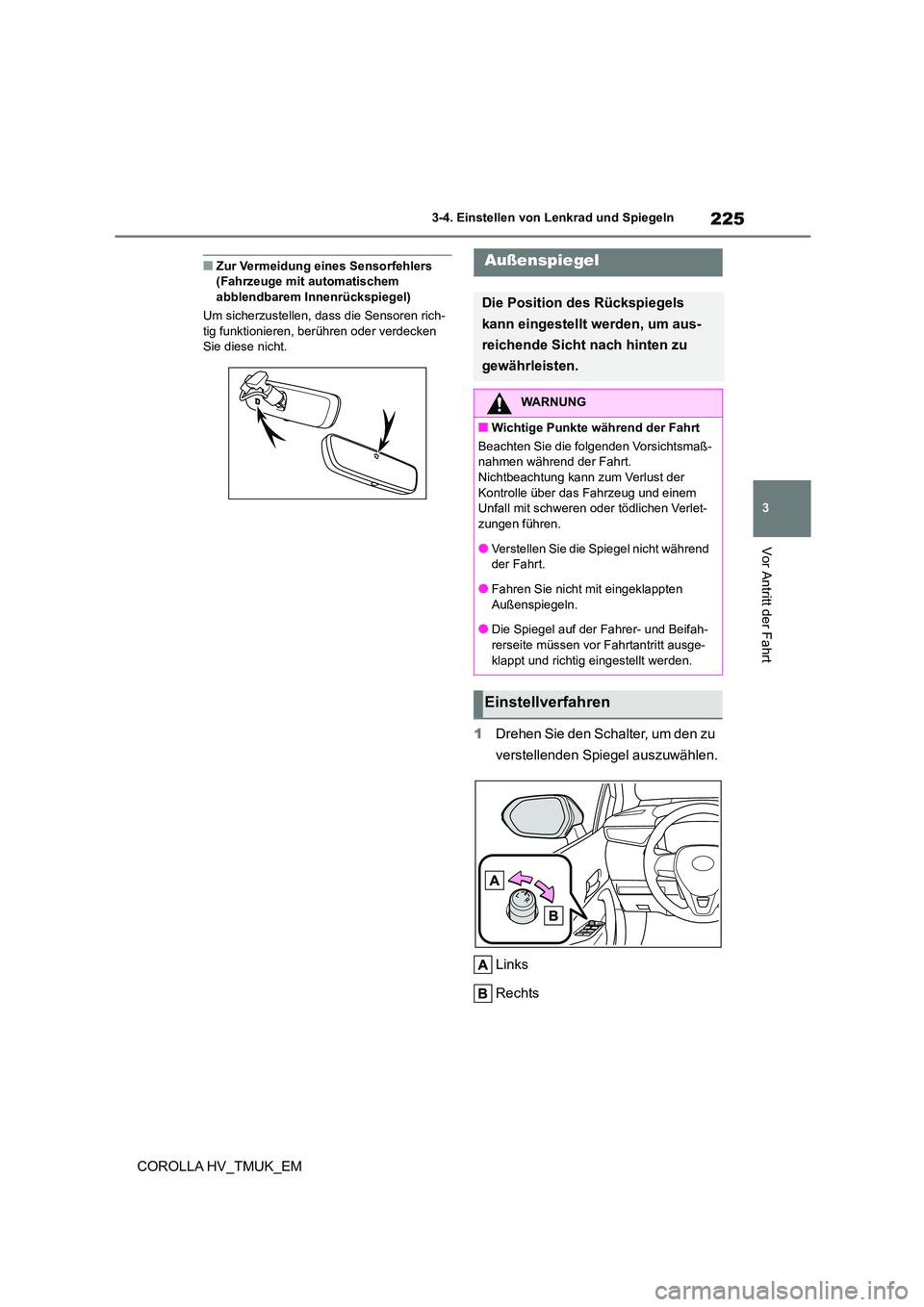

225
3
3-4. Einstellen von Lenkrad und Spiegeln
Vor Antritt der Fahrt
COROLLA HV_TMUK_EM
■Zur Vermeidung eines Sensorfehlers (Fahrzeuge mit automatischem
abblendbarem Innenrückspiegel)
Um sicherzustellen, dass die Sensoren rich-
tig funktionieren, berühren oder verdecken Sie diese nicht.
1 Drehen Sie den Schalter, um den zu
verstellenden Spiegel auszuwählen.
Links
Rechts
Außenspiegel
Die Position des Rückspiegels
kann eingestellt werden, um aus-
reichende Sicht nach hinten zu
gewährleisten.
WARNUNG
■Wichtige Punkte während der Fahrt
Beachten Sie die folgenden Vorsichtsmaß- nahmen während der Fahrt.
Nichtbeachtung kann zum Verlust der
Kontrolle über das Fahrzeug und einem Unfall mit schweren oder tödlichen Verlet-
zungen führen.
●Verstellen Sie die Spiegel nicht während der Fahrt.
●Fahren Sie nicht mit eingeklappten
Außenspiegeln.
●Die Spiegel auf der Fahrer- und Beifah-
rerseite müssen vor Fahrtantritt ausge-
klappt und richtig eingestellt werden.
Einstellverfahren

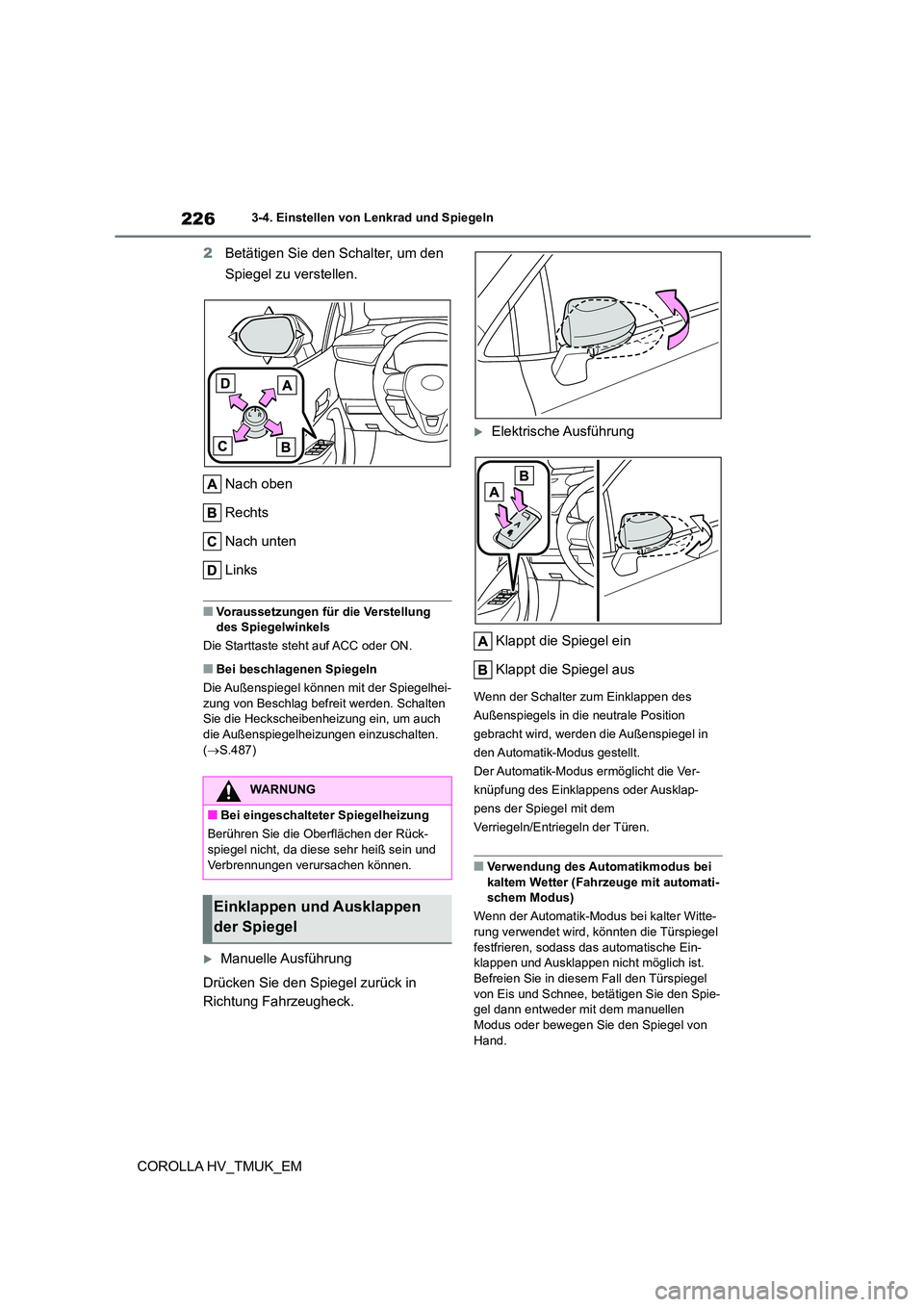

2263-4. Einstellen von Lenkrad und Spiegeln
COROLLA HV_TMUK_EM
2 Betätigen Sie den Schalter, um den
Spiegel zu verstellen.
Nach oben
Rechts
Nach unten
Links
■Voraussetzungen für die Verstellung des Spiegelwinkels
Die Starttaste steht auf ACC oder ON.
■Bei beschlagenen Spiegeln
Die Außenspiegel können mit der Spiegelhei-
zung von Beschlag befreit werden. Schalten
Sie die Heckscheibenheizung ein, um auch die Außenspiegelheizungen einzuschalten.
( S.487)
Manuelle Ausführung
Drücken Sie den Spiegel zurück in
Richtung Fahrzeugheck.
Elektrische Ausführung
Klappt die Spiegel ein
Klappt die Spiegel aus
Wenn der Schalter zum Einklappen des
Außenspiegels in die neutrale Position
gebracht wird, werden die Außenspiegel in
den Automatik-Modus gestellt.
Der Automatik-Modus ermöglicht die Ver-
knüpfung des Einklappens oder Ausklap-
pens der Spiegel mit dem
Verriegeln/Entriegeln der Türen.
■Verwendung des Automatikmodus bei kaltem Wetter (Fahrzeuge mit automati-
schem Modus)
Wenn der Automatik-Modus bei kalter Witte-
rung verwendet wird, könnten die Türspiegel festfrieren, sodass das automatische Ein-
klappen und Ausklappen nicht möglich ist.
Befreien Sie in diesem Fall den Türspiegel von Eis und Schnee, betätigen Sie den Spie-
gel dann entweder mit dem manuellen
Modus oder bewegen Sie den Spiegel von Hand.
WARNUNG
■Bei eingeschalteter Spiegelheizung
Berühren Sie die Oberflächen der Rück-
spiegel nicht, da diese sehr heiß sein und Verbrennungen verursachen können.
Einklappen und Ausklappen
der Spiegel

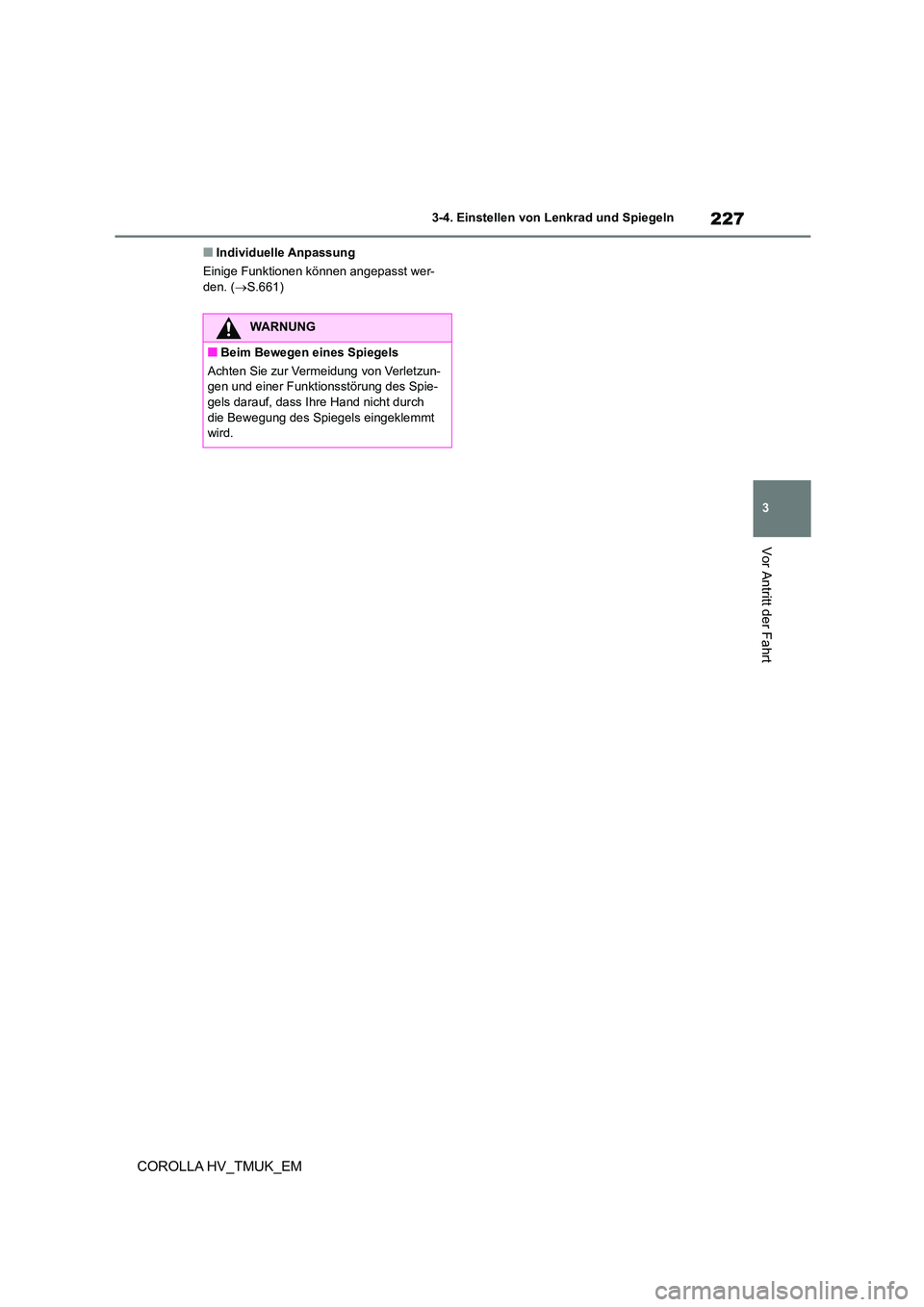

227
3
3-4. Einstellen von Lenkrad und Spiegeln
Vor Antritt der Fahrt
COROLLA HV_TMUK_EM
■Individuelle Anpassung
Einige Funktionen können angepasst wer- den. ( S.661)
WARNUNG
■Beim Bewegen eines Spiegels
Achten Sie zur Vermeidung von Verletzun-
gen und einer Funktionsstörung des Spie-
gels darauf, dass Ihre Hand nicht durch die Bewegung des Spiegels eingeklemmt
wird.

2283-5. Öffnen und Schließen der Fenster
COROLLA HV_TMUK_EM
3-5.Öffnen und Schließen der Fenster
Die elektrischen Fensterheber können
durch Betätigung der Schalter geöffnet
und geschlossen werden.
Durch die Betätigung des Schalters
werden die Fenster wie folgt bewegt:
1 Schließen
2 Tippfunktion zum Schließen*
3Öffnen
4 Tippfunktion zum Öffnen*
*: Um die Bewegung des Fensters auf hal-
bem Weg anzuhalten, betätigen Sie den
Schalter in die entgegengesetzte Rich-
tung.
■Bedingungen für die Funktionsbereit-
schaft der elektrischen Fensterheber
Die Starttaste steht auf ON.
■Betätigung der elektrischen Fensterhe- ber nach dem Ausschalten des Hybrid-
systems
Die elektrischen Fensterheber können noch
ca. 45 Sekunden lang betätigt werden, nach- dem die Starttaste auf ACC oder OFF gestellt
wurde. Nach dem Öffnen einer Vordertür
können sie jedoch nicht mehr betätigt wer- den.
■Einklemmschutzfunktion
Wird ein Gegenstand zwischen Fenster und
Fensterrahmen eingeklemmt, während sich das Fenster schließt, hält das Fenster an und
öffnet sich wieder etwas.
■Einquetschschutzfunktion
Wenn während des Öffnens des Fensters ein
Gegenstand zwischen Tür und Fenster ein- geklemmt wird, hält das Fenster an.
■Wenn das Fenster nicht geöffnet oder
geschlossen werden kann
Wenn die Einklemmschutzfunktion oder Ein-
quetschschutzfunktion nicht normal funktio-
niert und das Türfenster nicht geöffnet oder geschlossen werden kann, führen Sie die fol-
genden Vorgänge mit dem Schalter für den
elektrischen Fensterheber dieser Tür durch.
●Halten Sie das Fahrzeug an. Betätigen Sie
bei Starttaste auf ON innerhalb von 4 Sekunden nach Aktivierung der Einklemm-
schutzfunktion oder der Einquetschschutz-
funktion den Schalter des elektrischen Fensterhebers durchgehend in die
Tipp-Schließrichtung oder die Tipp-Öff-
nungsrichtung, sodass das Türfenster geöffnet und geschlossen werden kann.
●Wenn das Türfenster auch durch die oben beschriebenen Vorgänge nicht geöffnet
und geschlossen werden kann, führen Sie
den folgenden Vorgang zur Initialisierung der Funktion durch.
1 Schalten Sie die Starttaste auf ON.
2 Ziehen Sie den Schalter des elektrischen
Fensterhebers in die Tipp-Schließrich-
tung und halten Sie ihn, um das Türfen- ster vollständig zu schließen.
3 Lassen Sie den Schalter des elektrischen
Fensterhebers kurzzeitig los, ziehen Sie
den Schalter dann wieder in die Tipp-Schließrichtung und halten Sie in
dort etwa 6 Sekunden oder mehr.
4 Halten Sie den Schalter für den elektri-
schen Fensterheber in die Tipp-Öff- nungsrichtung gedrückt. Halten Sie den
Schalter mindestens 1 weitere Sekunde,
nachdem das Türfenster vollständig geöffnet wurde.
5 Lassen Sie den Schalter des elektrischen
Fensterhebers kurzzeitig los, drücken Sie
den Schalter dann wieder in die Tipp-Öff- nungsrichtung und halten Sie ihn dort
etwa 4 Sekunden oder mehr.
Elektrische Fensterheber
Öffnen und Schließen der elek-
trischen Fensterheber

229
3
3-5. Öffnen und Schließen der Fenster
Vor Antritt der Fahrt
COROLLA HV_TMUK_EM
6 Ziehen Sie den Schalter für den elektri- schen Fensterheber wieder in die
Tipp-Schließposition und halten Sie ihn.
Halten Sie den Schalter mindestens 1 weitere Sekunde, nachdem das Türfen-
ster vollständig geschlossen wurde.
Wenn Sie den Schalter loslassen, während
das Fenster in Bewegung ist, müssen Sie von vorn beginnen.
Wenn sich die Bewegung des Fensters
umkehrt und dieses nicht vollständig
geschlossen oder geöffnet werden kann, las- sen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Kombinierter Betrie b von Türverriege-
lung und Fenster
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit dem
mechanischen Schlüssel geöffnet und
geschlossen werden.* ( S.632)
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit der Fernbedienung geöffnet und geschlossen
werden.* ( S.145)*: Diese Einstellungen müssen bei einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt angepasst wer-
den.
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.661)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur
Folge haben.
■Schließen der Fenster
●Der Fahrer ist verantwortlich für die
Bedienung aller elektrischen Fensterhe-
ber, einschließlich derer der Fahrgäste. Um eine versehentliche Bedienung, ins-
besondere durch ein Kind, zu vermei-
den, lassen Sie Kinder nicht die elektrischen Fensterheber bedienen.
Körperteile von Kindern und anderen
Insassen können vom Fenster mit dem elektrischen Fensterheber eingeklemmt
werden. Befindet sich ein Kind im Fahr-
zeug, wird außerdem die Verwendung
des Fensterverri egelungsschalters empfohlen. (S.230)
●Stellen Sie sicher, dass kein Insasse
einen Körperteil in eine Lage bringt, in der die Gefahr des Einklemmens durch
elektrisch betätigte Fenster besteht.
●Wenn Sie die Fernbedienung oder den
mechanischen Schlüssel verwenden
und die elektrischen Fensterheber betä- tigen, betätigen Sie die elektrischen
Fensterheber erst, wenn Sie sich verge-
wissert haben, dass kein Insasse ein Körperteil in dem Fenster einklemmen
kann. Lassen Sie außerdem kein Kind
die Fenster mit der Fernbedienung oder dem mechanischen Schlüssel betäti-
gen. Es ist möglich, dass Kinder oder
andere Insassen vom Fenster mit dem elektrischen Fensterheber eingeklemmt
werden.
●Schalten Sie beim Aussteigen des Fahr- zeugs die Starttaste aus, nehmen Sie
den Schlüssel mit und verlassen Sie
das Fahrzeug mit dem Kind. Es kann zu versehentlichen Betätigungen aufgrund
von Spielereien usw. führen, die mögli-
cherweise einen Unfall verursachen.

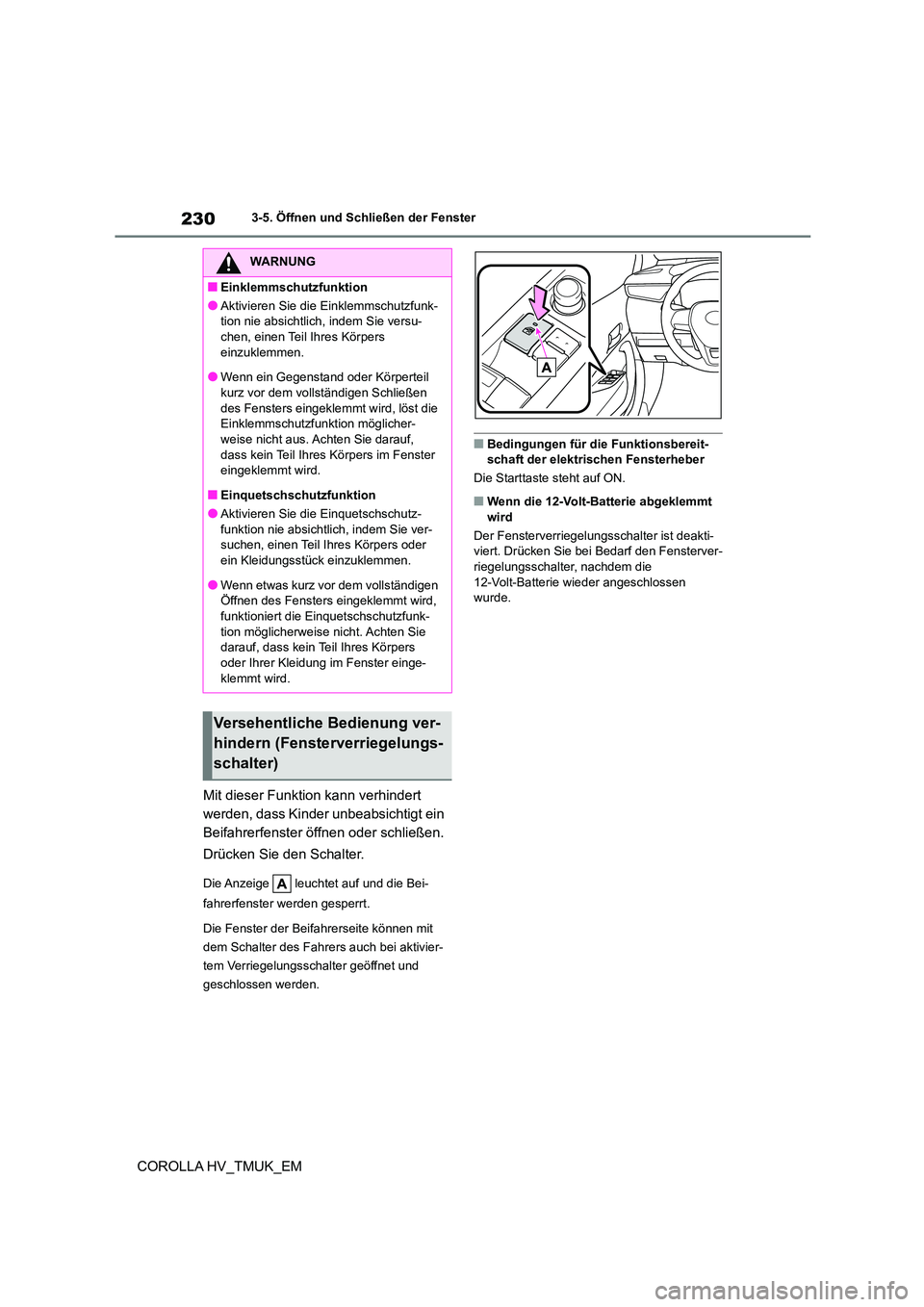

2303-5. Öffnen und Schließen der Fenster
COROLLA HV_TMUK_EM
Mit dieser Funktion kann verhindert
werden, dass Kinder unbeabsichtigt ein
Beifahrerfenster öffnen oder schließen.
Drücken Sie den Schalter.
Die Anzeige leuchtet auf und die Bei-
fahrerfenster werden gesperrt.
Die Fenster der Beifahrerseite können mit
dem Schalter des Fahrer s auch bei aktivier-
tem Verriegelungsschalter geöffnet und
geschlossen werden.
■Bedingungen für die Funktionsbereit- schaft der elektrischen Fensterheber
Die Starttaste steht auf ON.
■Wenn die 12-Volt-Batterie abgeklemmt
wird
Der Fensterverriegelungs schalter ist deakti-
viert. Drücken Sie bei Bedarf den Fensterver- riegelungsschalter, nachdem die
12-Volt-Batterie wieder angeschlossen
wurde.
WARNUNG
■Einklemmschutzfunktion
●Aktivieren Sie die Einklemmschutzfunk-
tion nie absichtlich, indem Sie versu-
chen, einen Teil Ihres Körpers einzuklemmen.
●Wenn ein Gegenstand oder Körperteil
kurz vor dem vollständigen Schließen des Fensters eingeklemmt wird, löst die
Einklemmschutzfunktion möglicher-
weise nicht aus. Achten Sie darauf, dass kein Teil Ihre s Körpers im Fenster
eingeklemmt wird.
■Einquetschschutzfunktion
●Aktivieren Sie die Einquetschschutz- funktion nie absichtlich, indem Sie ver-
suchen, einen Teil Ihres Körpers oder
ein Kleidungsstück einzuklemmen.
●Wenn etwas kurz vor dem vollständigen
Öffnen des Fensters eingeklemmt wird,
funktioniert die Einquetschschutzfunk- tion möglicherweise nicht. Achten Sie
darauf, dass kein Teil Ihres Körpers
oder Ihrer Kleidung im Fenster einge- klemmt wird.
Versehentliche Bedienung ver-
hindern (Fensterverriegelungs-
schalter)
