327
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
Geschwindigkeitsregelung betätigt wird.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (auf ca. 30 km/h
oder mehr) und drücken Sie zum
Einstellen der Geschwindigkeit den
Schalter “-SET”.
Die Anzeige für die Geschwindigkeitsrege- lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem
Moment, in dem der Schalter losgelassen
wird, wird die eingeste llte Geschwindigkeit.
Ändern der Geschwindigkeitseinstellung:  S.324
Abbrechen und Wiederaufnehmen der
Geschwindigkeitseinstellung: S.325
Wenn diese Funktion aktiviert ist, das
System im Modus für Fahrzeugab-
standsregelung ( S.322) arbeitet und
ein Geschwindigkeitsbegrenzungs-
schild erkannt wird, wird die erkannte
Geschwindigkeitsbegrenzung mit
einem Pfeil nach oben/unten angezeigt.
Sie können die eingestellte Geschwin-
digkeit auf die erkannte Geschwindig-
keitsbegrenzung anheben/absenken,
indem Sie den Schalter “+RES”/“-SET”
gedrückt halten.
 Wenn die aktuell eingestellte
Geschwindigkeit niedriger als die
erkannte Geschwindigkeitsbe-
grenzung ist
Halten Sie den Schalter “+RES” gedrückt.
 Wenn die aktuell eingestellte
Geschwindigkeit höher als die
erkannte Geschwindigkeitsbe-
grenzung ist
Halten Sie den Schalter “-SET” gedrückt.Dynamische Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung

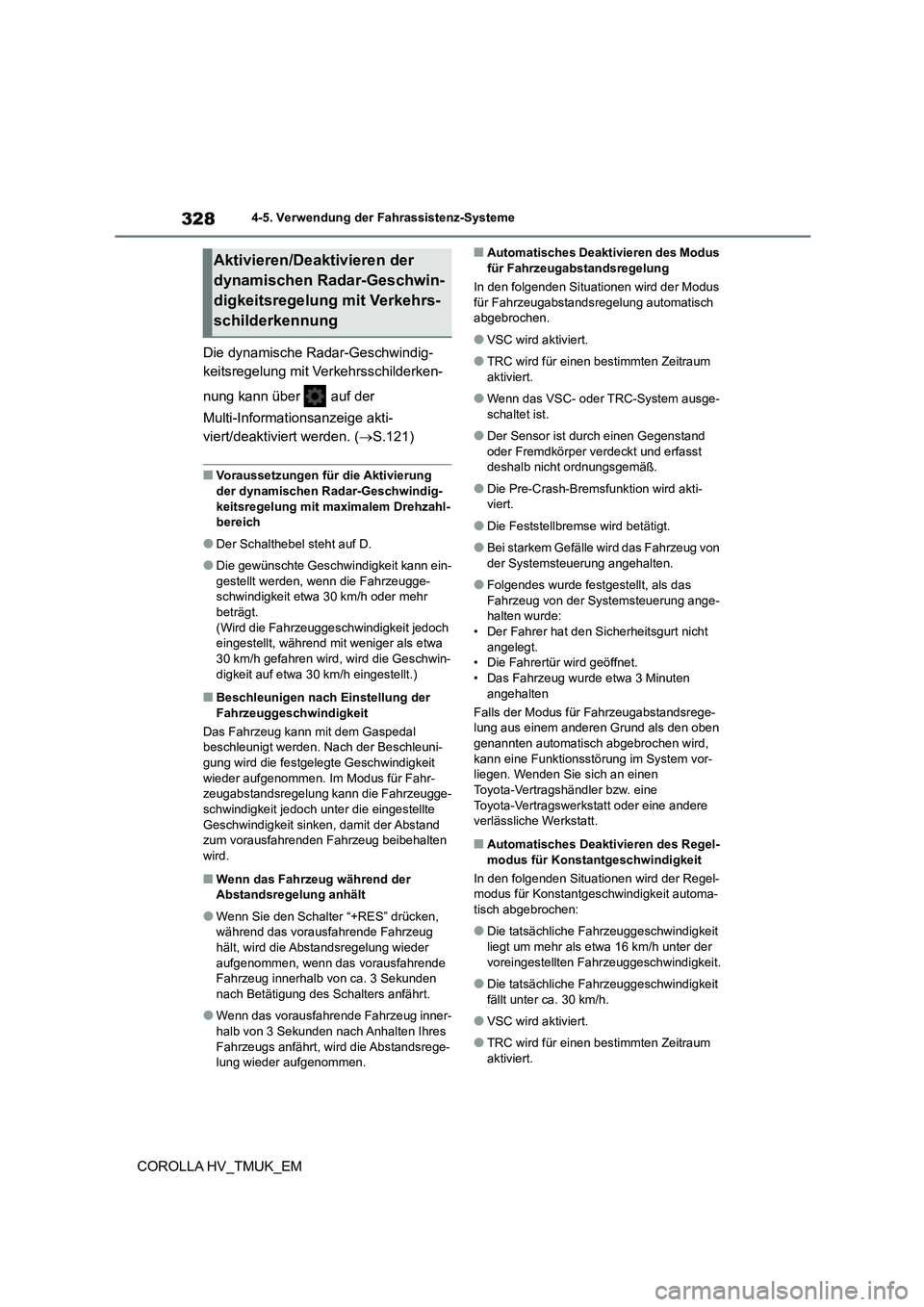

3284-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrsschilderken-
nung kann über auf der
Multi-Informationsanzeige akti-
viert/deaktiviert werden. ( S.121)
■Voraussetzungen für die Aktivierung der dynamischen Radar-Geschwindig-
keitsregelung mit maximalem Drehzahl-
bereich
●Der Schalthebel steht auf D.
●Die gewünschte Geschw indigkeit kann ein-
gestellt werden, wenn die Fahrzeugge-
schwindigkeit etwa 30 km/h oder mehr beträgt.
(Wird die Fahrzeugges chwindigkeit jedoch
eingestellt, während mit weniger als etwa 30 km/h gefahren wird, wird die Geschwin-
digkeit auf etwa 30 km/h eingestellt.)
■Beschleunigen nach Einstellung der
Fahrzeuggeschwindigkeit
Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit
wieder aufgenommen. Im Modus für Fahr- zeugabstandsregelung kann die Fahrzeugge-
schwindigkeit jedoch unt er die eingestellte
Geschwindigkeit sinken, damit der Abstand zum vorausfahrenden Fahrzeug beibehalten
wird.
■Wenn das Fahrzeug während der
Abstandsregelung anhält
●Wenn Sie den Schalter “+RES” drücken,
während das vorausfahrende Fahrzeug hält, wird die Abstandsregelung wieder
aufgenommen, wenn das vorausfahrende
Fahrzeug innerhalb von ca. 3 Sekunden nach Betätigung des Schalters anfährt.
●Wenn das vorausfahrende Fahrzeug inner-
halb von 3 Sekunden nach Anhalten Ihres Fahrzeugs anfährt, wird die Abstandsrege-
lung wieder aufgenommen.
■Automatisches Deaktivieren des Modus für Fahrzeugabstandsregelung
In den folgenden Situationen wird der Modus
für Fahrzeugabstandsregelung automatisch
abgebrochen.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum
aktiviert.
●Wenn das VSC- oder TRC-System ausge-
schaltet ist.
●Der Sensor ist durch einen Gegenstand oder Fremdkörper verdeckt und erfasst
deshalb nicht ordnungsgemäß.
●Die Pre-Crash-Bremsf unktion wird akti-
viert.
●Die Feststellbremse wird betätigt.
●Bei starkem Gefälle wird das Fahrzeug von der Systemsteuerung angehalten.
●Folgendes wurde festgestellt, als das Fahrzeug von der Systemsteuerung ange-
halten wurde:
• Der Fahrer hat den Sicherheitsgurt nicht angelegt.
• Die Fahrertür wird geöffnet.
• Das Fahrzeug wurde etwa 3 Minuten angehalten
Falls der Modus für Fahrzeugabstandsrege-
lung aus einem anderen Grund als den oben
genannten automatisch abgebrochen wird, kann eine Funktionsstörung im System vor-
liegen. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Automatisches Deaktivieren des Regel-
modus für Konstantgeschwindigkeit
In den folgenden Situationen wird der Regel- modus für Konstantgeschwindigkeit automa-
tisch abgebrochen:
●Die tatsächliche Fahrzeuggeschwindigkeit
liegt um mehr als etwa 16 km/h unter der
voreingestellten Fahr zeuggeschwindigkeit.
●Die tatsächliche Fahrzeuggeschwindigkeit
fällt unter ca. 30 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum
aktiviert.
Aktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung

329
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
●Wenn das VSC- oder TRC-System ausge- schaltet ist.
●Die Pre-Crash-Bremsfunktion wird akti-viert.
Falls der Regelmodus für Konstantgeschwin-
digkeit aus einem anderen Grund als den
oben genannten automatisch abgebrochen wird, kann eine Funktionsstörung im System
vorliegen. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrsschilderken-
nung funktioniert unter folgenden Umständen möglicherweise nicht ord-
nungsgemäß
Da die dynamische R adar-Geschwindigkeits-
regelung mit Verkehrsschilderkennung in Situationen, in denen RSA-Betrieb oder
-Erfassung nicht richtig erfolgt ( S.339),
möglicherweise nicht ordnungsgemäß funk- tioniert, prüfen Sie bei Verwendung dieser
Funktion das angezeigte Geschwindigkeits-
begrenzungsschild.
In den folgenden Situationen kann die einge- stellte Geschwindigkeit nicht durch Gedrückt-
halten des Schalters “+RES”/“-SET” auf die
erkannte Geschwi ndigkeitsbegrenzung geän- dert werden.
●Wenn keine Geschwindigkeitsbe-grenzungsinformation zur Verfügung steht
●Wenn die erkannte Geschwindigkeitsbe-grenzung der eingestellten Geschwindig-
keit entspricht
●Wenn die erkannte Geschwindigkeitsbe-
grenzung außerhalb des Geschwindig-
keitsbereichs ist, in dem das dynamische Radar-Geschwindigkeitsregelsystem
arbeiten kann
■Bremsbetrieb
Es kann ein Brems betriebsgeräusch zu
hören sein und die Reaktion des Bremspe- dals kann sich verändern. Dies sind aber
keine Funktionsstörungen.
■Warnmeldungen und Summer für die
dynamische Radar-Geschwindigkeitsre- gelung mit maximalem Drehzahlbereich
Warnmeldungen und Summer dienen zum
Anzeigen einer Funktionsstörung des Systems oder fordern den Fahrer zu beson-
derer Vorsicht während der Fahrt auf. Wenn
auf der Multi-Informationsanzeige eine Warn- meldung erscheint, lesen Sie die Meldung
und befolgen Sie die Anweisungen. ( S.299,
595)
■Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt
Wenn Folgendes eintritt, betätigen Sie je
nach Umständen das Bremspedal, wenn die
Verlangsamung durch das System unzurei- chend ist oder betätigen Sie das Gaspedal,
wenn eine Beschleuni gung erforderlich ist.
Da der Sensor diese Arten von Fahrzeugen
möglicherweise nicht ordnungsgemäß erkennt, wird die Annäherungswarnung
( S.326) unter Umständen nicht ausgelöst.
●Plötzlich einscherende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die sich nicht in der gleichen
Spur bewegen
●Fahrzeuge mit kleinem Heck (Anhänger
ohne Ladung usw.)
●In derselben Spur fahrende Motorräder
●Benachbarte Fahrzeuge schleudern Was-
ser oder Schnee nach oben, wodurch die
Erfassung des Sensor s beeinträchtigt wird
●Die Fahrzeugfront weist nach oben (verur-
sacht durch schwere Last im Gepäckraum usw.)

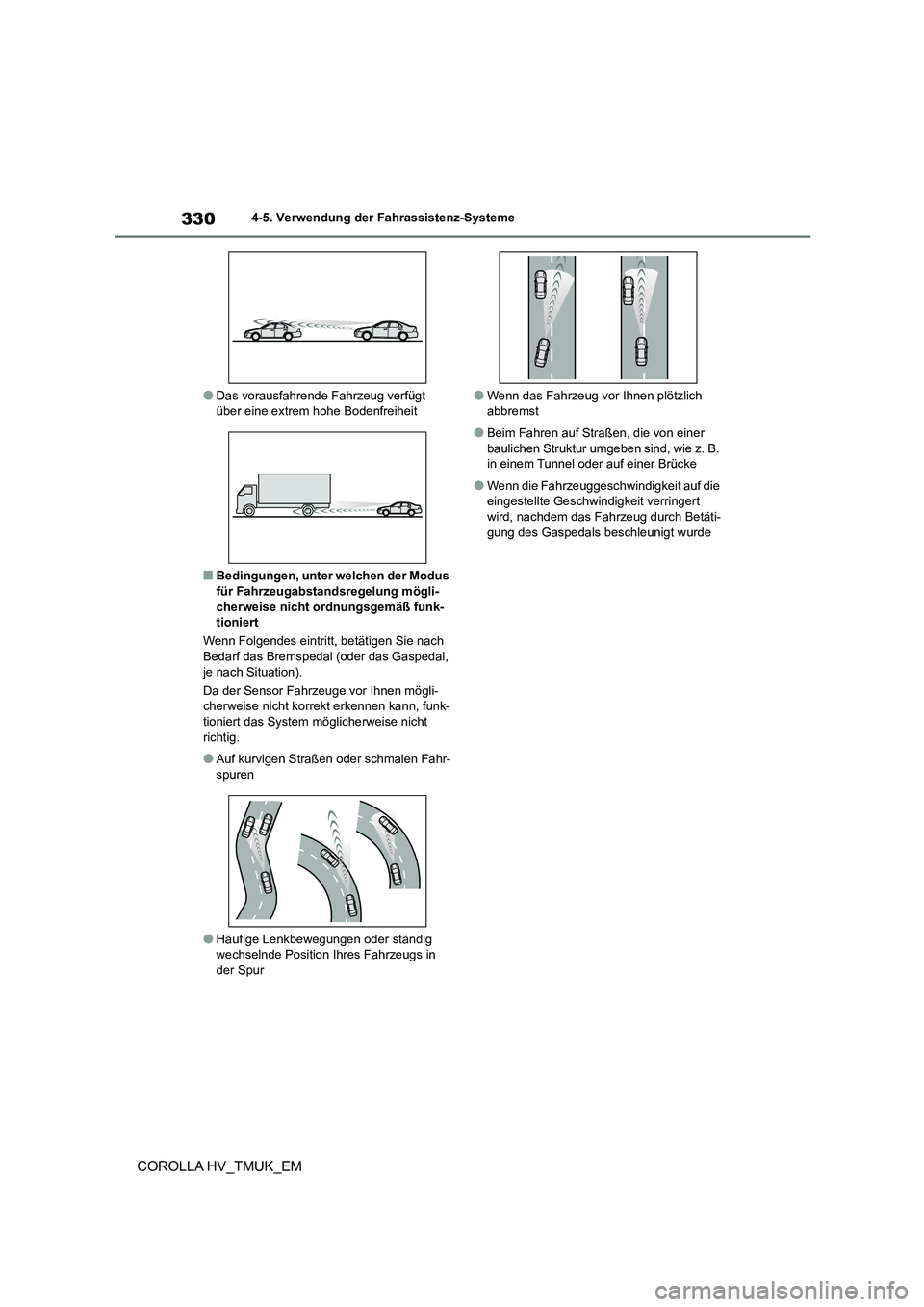

3304-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
●Das vorausfahrende Fahrzeug verfügt über eine extrem hohe Bodenfreiheit
■Bedingungen, unter welchen der Modus
für Fahrzeugabstandsregelung mögli- cherweise nicht ordnungsgemäß funk-
tioniert
Wenn Folgendes eintritt, betätigen Sie nach
Bedarf das Bremspedal (oder das Gaspedal, je nach Situation).
Da der Sensor Fahrzeuge vor Ihnen mögli-
cherweise nicht korrekt erkennen kann, funk-
tioniert das System möglicherweise nicht richtig.
●Auf kurvigen Straßen oder schmalen Fahr-spuren
●Häufige Lenkbewegungen oder ständig wechselnde Position Ihres Fahrzeugs in
der Spur
●Wenn das Fahrzeug vor Ihnen plötzlich abbremst
●Beim Fahren auf Straßen, die von einer
baulichen Struktur umgeben sind, wie z. B. in einem Tunnel oder auf einer Brücke
●Wenn die Fahrzeuggeschwindigkeit auf die eingestellte Geschwindigkeit verringert
wird, nachdem das Fahrzeug durch Betäti-
gung des Gaspedals beschleunigt wurde

331
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
*: Je nach Ausstattung
■Instrumentenanzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Schalter “+RES”
Hauptschalter für Geschwindigkeits-
regelung
Abbruchschalter
Schalter “-SET”
1 Drücken Sie den Hauptschalter für
Geschwindigkeitsregelung, um die
Geschwindigkeitsregelung zu akti-
vieren.
Die Anzeige für die Geschwindigkeitsrege-
lung leuchtet auf.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit und
drücken Sie dann zum Einstellen
der Geschwindigkeit den Schalter
“-SET”.
Die Anzeige für die Geschwindigkeitsrege- lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem
Moment, in dem der Schalter losgelassen
wird, wird die eingestellte Geschwindigkeit.
Geschwindigkeitsrege-
lung*
Mit der Geschwindigkeitsregelung
können Sie eine eingestellte
Geschwindigkeit halten, ohne das
Gaspedal betätigen zu müssen.
Systemkomponenten
Festlegen der Fahrzeugge-
schwindigkeit

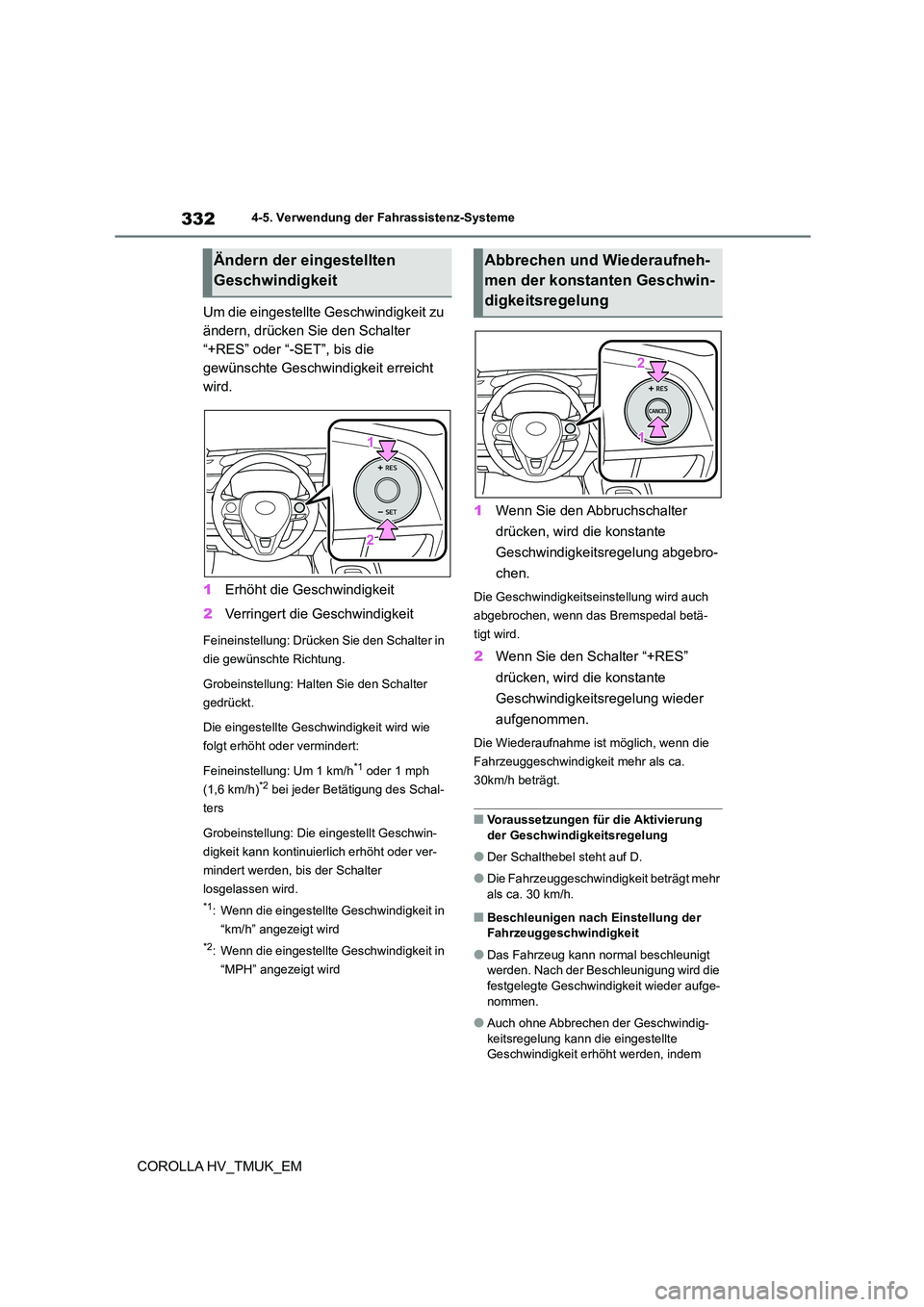

3324-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit erreicht
wird.
1 Erhöht die Geschwindigkeit
2 Verringert die Geschwindigkeit
Feineinstellung: Drücken Sie den Schalter in
die gewünschte Richtung.
Grobeinstellung: Halten Sie den Schalter
gedrückt.
Die eingestellte Geschwindigkeit wird wie
folgt erhöht oder vermindert:
Feineinstellung: Um 1 km/h*1 oder 1 mph
(1,6 km/h)*2 bei jeder Betätigung des Schal-
ters
Grobeinstellung: Die eingestellt Geschwin-
digkeit kann kontinuierlich erhöht oder ver-
mindert werden, bis der Schalter
losgelassen wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
1 Wenn Sie den Abbruchschalter
drücken, wird die konstante
Geschwindigkeitsregelung abgebro-
chen.
Die Geschwindigkeits einstellung wird auch
abgebrochen, wenn das Bremspedal betä-
tigt wird.
2 Wenn Sie den Schalter “+RES”
drücken, wird die konstante
Geschwindigkeitsregelung wieder
aufgenommen.
Die Wiederaufnahme ist möglich, wenn die
Fahrzeuggeschwindigkeit mehr als ca.
30km/h beträgt.
■Voraussetzungen für die Aktivierung
der Geschwindigkeitsregelung
●Der Schalthebel steht auf D.
●Die Fahrzeuggeschwindigkeit beträgt mehr
als ca. 30 km/h.
■Beschleunigen nach Einstellung der
Fahrzeuggeschwindigkeit
●Das Fahrzeug kann normal beschleunigt
werden. Nach der Beschleunigung wird die festgelegte Geschwindigkeit wieder aufge-
nommen.
●Auch ohne Abbrechen der Geschwindig-
keitsregelung kann die eingestellte
Geschwindigkeit erhöht werden, indem
Ändern der eingestellten
Geschwindigkeit
Abbrechen und Wiederaufneh-
men der konstanten Geschwin-
digkeitsregelung

333
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM

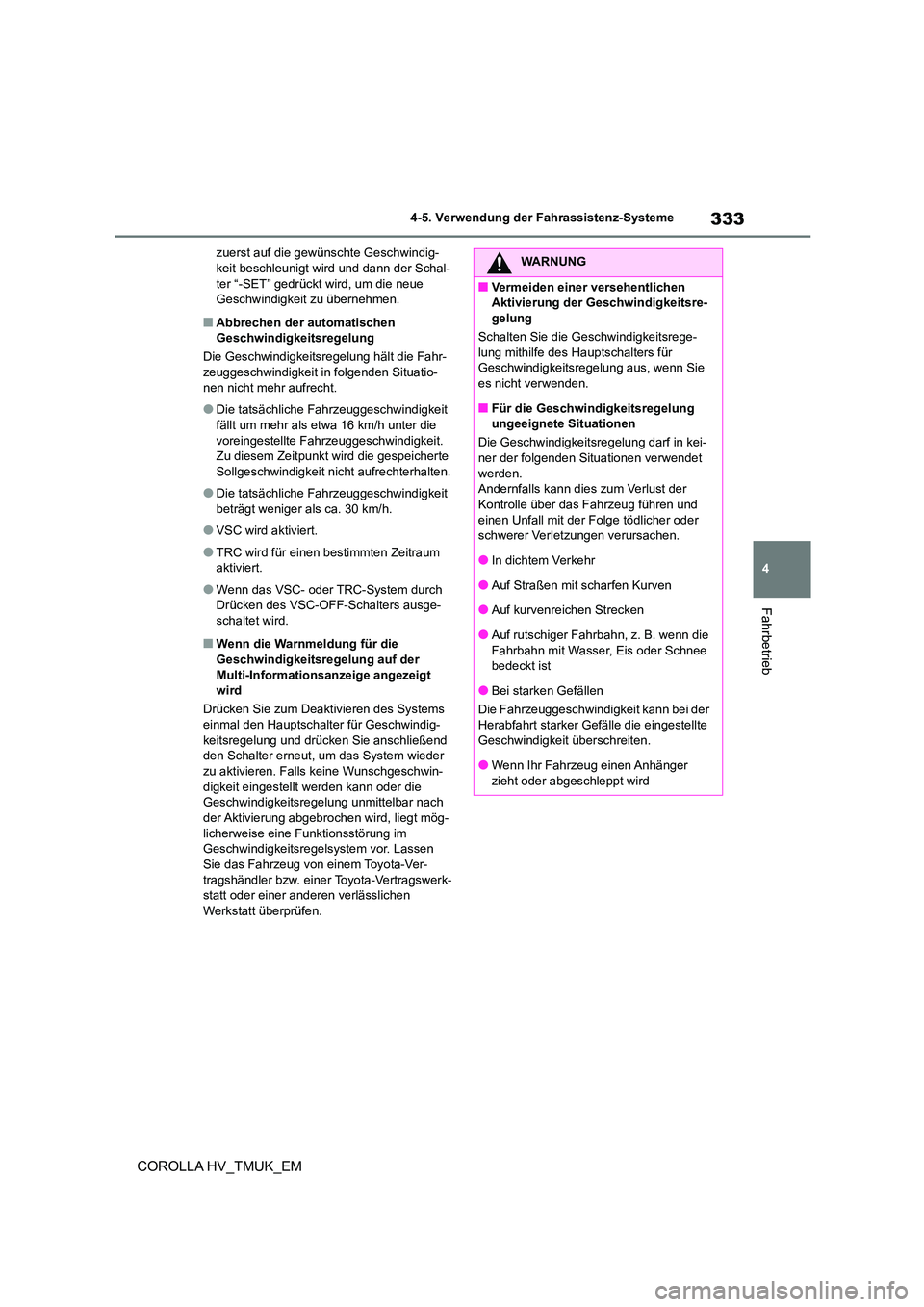

zuerst auf die gewünschte Geschwindig- keit beschleunigt wird und dann der Schal-
ter “-SET” gedrückt wird, um die neue
Geschwindigkeit zu übernehmen.
■Abbrechen der automatischen Geschwindigkeitsregelung
Die Geschwindigkeitsregelung hält die Fahr-
zeuggeschwindigkeit in folgenden Situatio-
nen nicht mehr aufrecht.
●Die tatsächliche F ahrzeuggeschwindigkeit
fällt um mehr als etwa 16 km/h unter die
voreingestellte Fahrzeuggeschwindigkeit. Zu diesem Zeitpunkt wi rd die gespeicherte
Sollgeschwindigkeit nicht aufrechterhalten.
●Die tatsächliche F ahrzeuggeschwindigkeit
beträgt weniger als ca. 30 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum aktiviert.
●Wenn das VSC- oder TRC-System durch Drücken des VSC-OFF-Schalters ausge-
schaltet wird.
■Wenn die Warnmeldung für die
Geschwindigkeitsregelung auf der Multi-Informations anzeige angezeigt
wird
Drücken Sie zum Deaktivieren des Systems
einmal den Hauptschalter für Geschwindig- keitsregelung und drücken Sie anschließend
den Schalter erneut, um das System wieder
zu aktivieren. Falls keine Wunschgeschwin- digkeit eingestellt werden kann oder die
Geschwindigkeitsregelung unmittelbar nach
der Aktivierung abgebrochen wird, liegt mög- licherweise eine Funktionsstörung im
Geschwindigkeitsregelsystem vor. Lassen
Sie das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.
WARNUNG
■Vermeiden einer versehentlichen
Aktivierung der Geschwindigkeitsre-
gelung
Schalten Sie die Gesc hwindigkeitsrege- lung mithilfe des Hauptschalters für
Geschwindigkeitsregelung aus, wenn Sie
es nicht verwenden.
■Für die Geschwindigkeitsregelung
ungeeignete Situationen
Die Geschwindigkeitsregelung darf in kei-
ner der folgenden Situationen verwendet werden.
Andernfalls kann dies zum Verlust der
Kontrolle über das Fahrzeug führen und einen Unfall mit der Folge tödlicher oder
schwerer Verletzungen verursachen.
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
●Bei starken Gefällen
Die Fahrzeuggeschwindigkeit kann bei der
Herabfahrt starker Gefälle die eingestellte Geschwindigkeit überschreiten.
●Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird

3344-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
*: Je nach Ausstattung
■Instrumentenanzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Schalter “+RES”
Abbruchschalter
Schalter “-SET”
Hauptschalter der Geschwindig-
keitsbegrenzung
1 Drücken Sie den Hauptschalter der
Geschwindigkeitsbegrenzung, um
die Geschwindigkeitsbegrenzung
zu aktivieren.
Die Anzeige für Ge schwindigkeitsbe-
grenzung leuchtet auf.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsbegrenz ung zu deaktivie- ren.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit und
drücken Sie dann zum Einstellen
der gewünschten Höchstgeschwin-
digkeit den Schalter “-SET”.
Die eingestellte Geschwindigkeit wird auf
der Multi-Informationsanzeige angezeigt.
Wenn der Schalter gedrückt wird, während die Fahrzeuggeschwindigk eit weniger als 30
km/h beträgt, ist die eingestellte Geschwin-
Geschwindigkeitsbe-
grenzung*
Mit dem Schalter für die
Geschwindigkeitsbegrenzung
kann eine gewünschte Höchstge-
schwindigkeit eingestellt werden.
Die Geschwindigkeitsbegrenzung
verhindert, dass das Fahrzeug die
eingestellte Geschwindigkeit über-
schreitet.
Systemkomponenten
Festlegen der Fahrzeugge-
schwindigkeit
