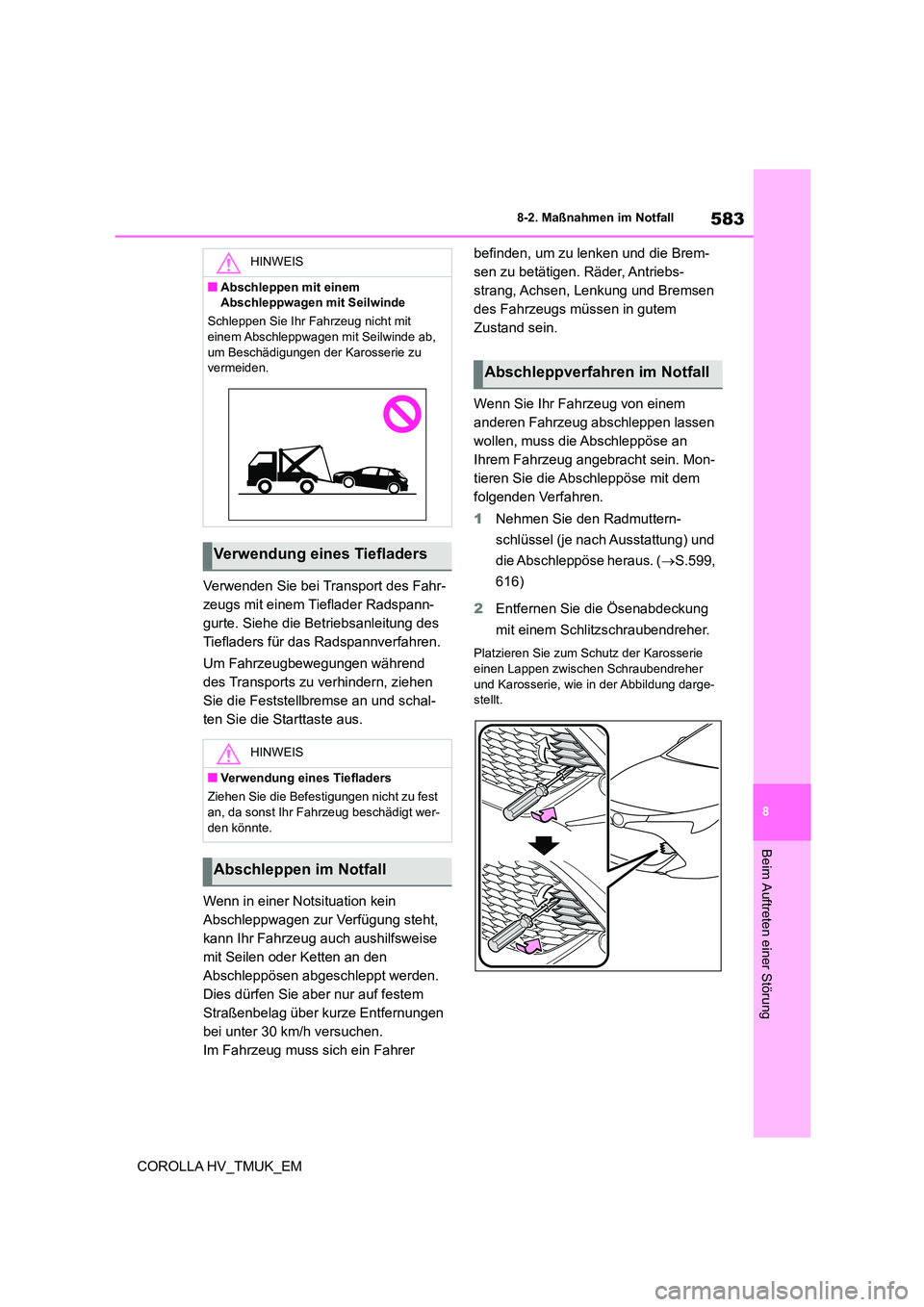

8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
Verwenden Sie bei Transport des Fahr-
zeugs mit einem Tieflader Radspann-
gurte. Siehe die Betriebsanleitung des
Tiefladers für das Radspannverfahren.
Um Fahrzeugbewegungen während
des Transports zu verhindern, ziehen
Sie die Feststellbremse an und schal-
ten Sie die Starttaste aus.
Wenn in einer Notsituation kein
Abschleppwagen zur Verfügung steht,
kann Ihr Fahrzeug auch aushilfsweise
mit Seilen oder Ketten an den
Abschleppösen abgeschleppt werden.
Dies dürfen Sie aber nur auf festem
Straßenbelag über kurze Entfernungen
bei unter 30 km/h versuchen.
Im Fahrzeug muss sich ein Fahrer
befinden, um zu lenken und die Brem-
sen zu betätigen. Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs müssen in gutem
Zustand sein.
Wenn Sie Ihr Fahrzeug von einem
anderen Fahrzeug abschleppen lassen
wollen, muss die Abschleppöse an
Ihrem Fahrzeug angebracht sein. Mon-
tieren Sie die Abschleppöse mit dem
folgenden Verfahren.
1 Nehmen Sie den Radmuttern-
schlüssel (je nach Ausstattung) und
die Abschleppöse heraus. ( S.599,
616)
2 Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Platzieren Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendreher und Karosserie, wie in der Abbildung darge-
stellt.
HINWEIS
■Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde ab, um Beschädigungen der Karosserie zu
vermeiden.
Verwendung eines Tiefladers
HINWEIS
■Verwendung eines Tiefladers
Ziehen Sie die Befestigungen nicht zu fest an, da sonst Ihr Fahrzeug beschädigt wer-
den könnte.
Abschleppen im Notfall
Abschleppverfahren im Notfall

5848-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM

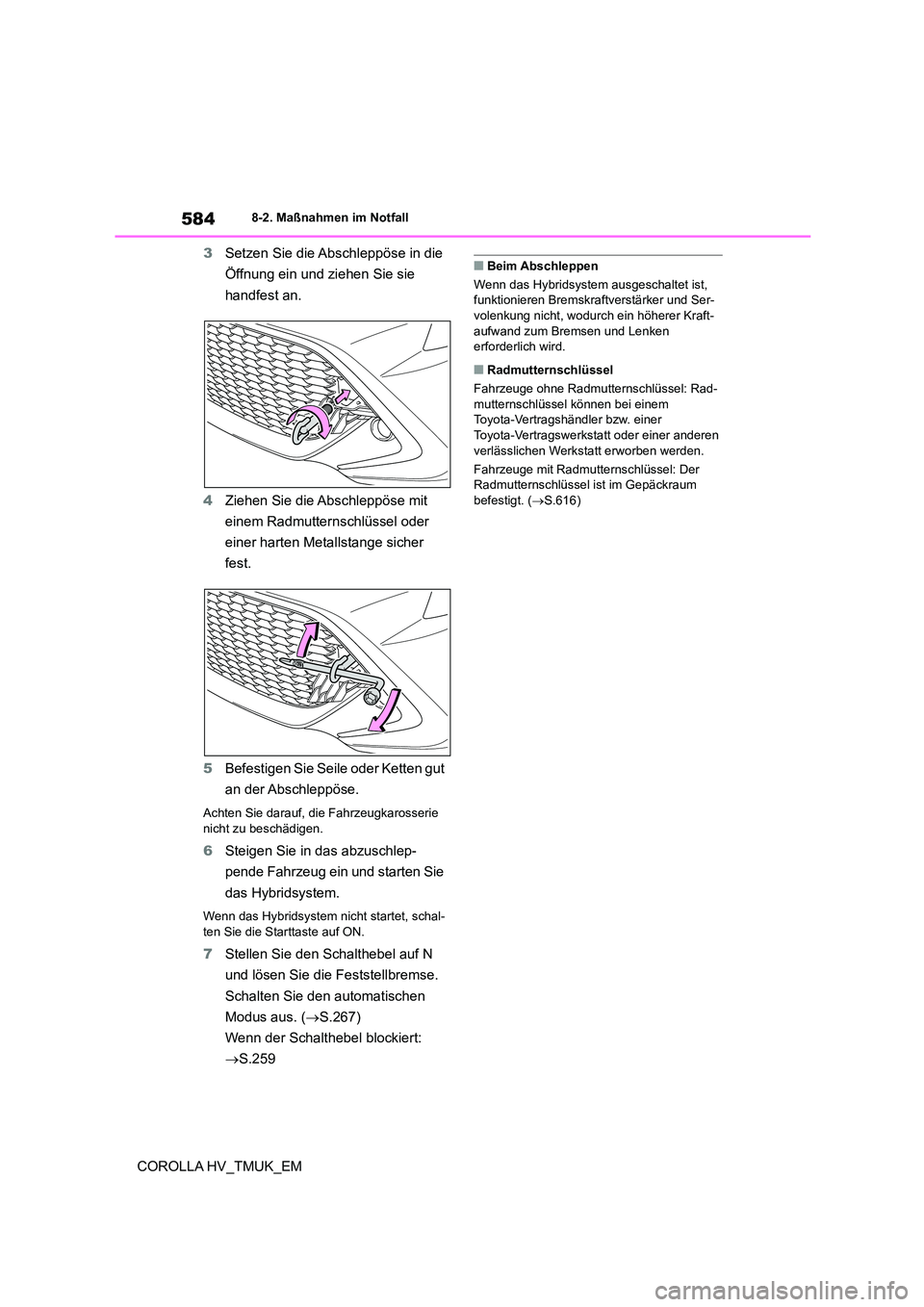

3 Setzen Sie die Abschleppöse in die
Öffnung ein und ziehen Sie sie
handfest an.
4 Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
einer harten Metallstange sicher
fest.
5 Befestigen Sie Seile oder Ketten gut
an der Abschleppöse.
Achten Sie darauf, die Fahrzeugkarosserie nicht zu beschädigen.
6 Steigen Sie in das abzuschlep-
pende Fahrzeug ein und starten Sie
das Hybridsystem.
Wenn das Hybridsystem nicht startet, schal-
ten Sie die Starttaste auf ON.
7 Stellen Sie den Schalthebel auf N
und lösen Sie die Feststellbremse.
Schalten Sie den automatischen
Modus aus. ( S.267)
Wenn der Schalthebel blockiert:
 S.259
■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, funktionieren Bremskraftverstärker und Ser-
volenkung nicht, wodurch ein höherer Kraft-
aufwand zum Bremsen und Lenken erforderlich wird.
■Radmutternschlüssel
Fahrzeuge ohne Radmutternschlüssel: Rad-
mutternschlüssel können bei einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt erworben werden.
Fahrzeuge mit Radmutternschlüssel: Der
Radmutternschlüssel ist im Gepäckraum befestigt. ( S.616)

585
8

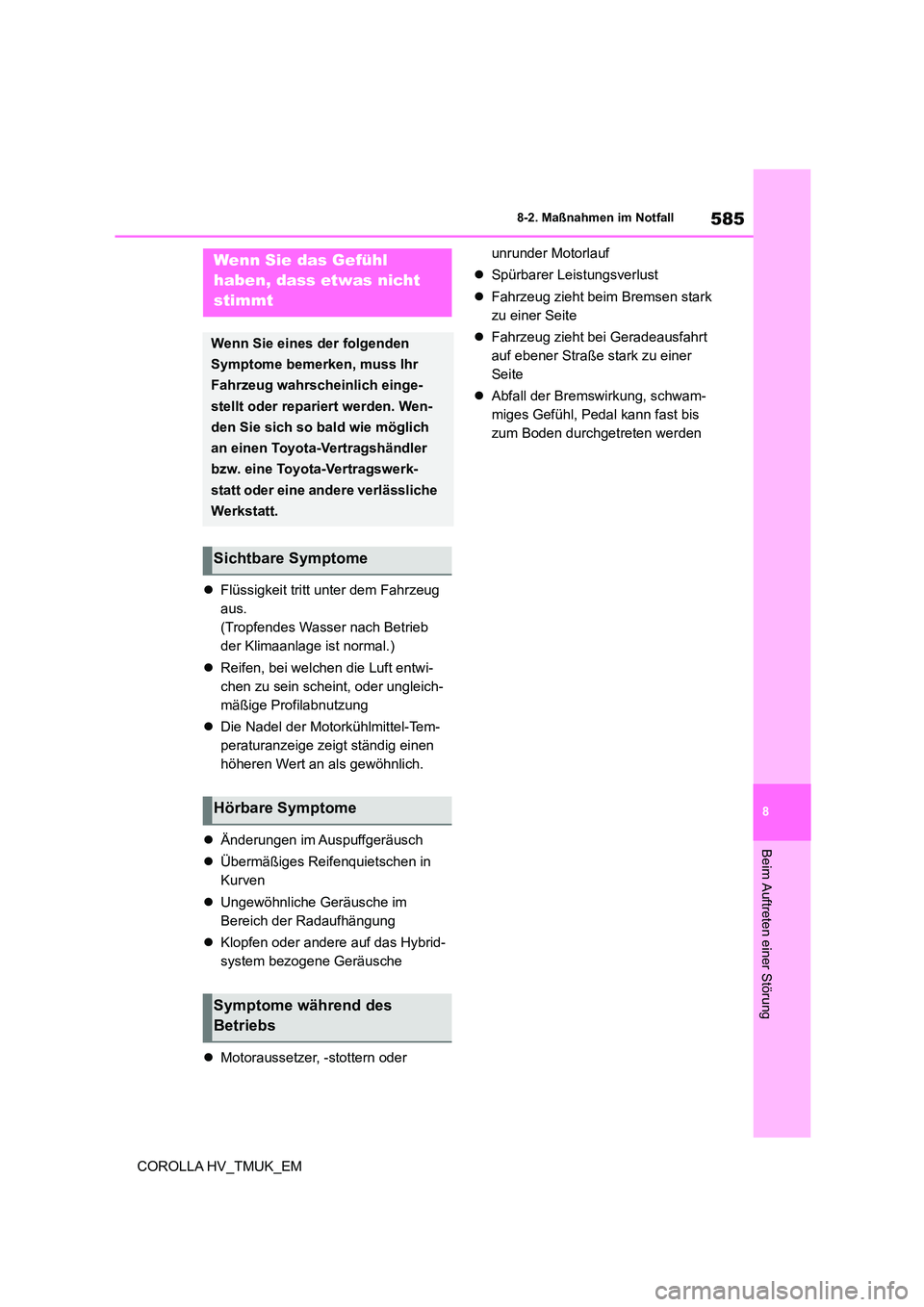

8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
 Flüssigkeit tritt unter dem Fahrzeug
aus.
(Tropfendes Wasser nach Betrieb
der Klimaanlage ist normal.)
 Reifen, bei welchen die Luft entwi-
chen zu sein scheint, oder ungleich-
mäßige Profilabnutzung
 Die Nadel der Motorkühlmittel-Tem-
peraturanzeige zeigt ständig einen
höheren Wert an als gewöhnlich.
 Änderungen im Auspuffgeräusch
 Übermäßiges Reifenquietschen in
Kurven
 Ungewöhnliche Geräusche im
Bereich der Radaufhängung
 Klopfen oder andere auf das Hybrid-
system bezogene Geräusche
 Motoraussetzer, -stottern oder
unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen stark
zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Straße stark zu einer
Seite
 Abfall der Bremswirkung, schwam-
miges Gefühl, Pedal kann fast bis
zum Boden durchgetreten werden
Wenn Sie das Gefühl
haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich einge-
stellt oder repariert werden. Wen-
den Sie sich so bald wie möglich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
Sichtbare Symptome
Hörbare Symptome
Symptome während des
Betriebs

5868-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM
■Warnleuchte für Bremssystem (Warnsummer)
■Warnleuchte für Bremssystem
■Warnleuchte für hohe Kühlmitteltemperatur* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
er tönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten ohne
Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet oder blinkt
und nach kurzer Zeit wieder erlischt, muss dies nicht unbedingt eine Funkti-
onsstörung des Systems anzeigen. Wenn dies jedoch weiterhin auftritt, las-
sen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen.
Warnleuchten- und Warnsummerbetrieb
WarnleuchteDetails/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Der Bremsflüssigkeitsstand ist niedrig; oder
 Das Bremssystem hat eine Funktionsstörung
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
WarnleuchteDetails/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das regenerative Bremssystem;
 Das elektronisch geregelte Bremssystem; oder
 Das Feststellbremssystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die Motorkühlmitte ltemperatur übermäßig hoch ist
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.640)

587
8

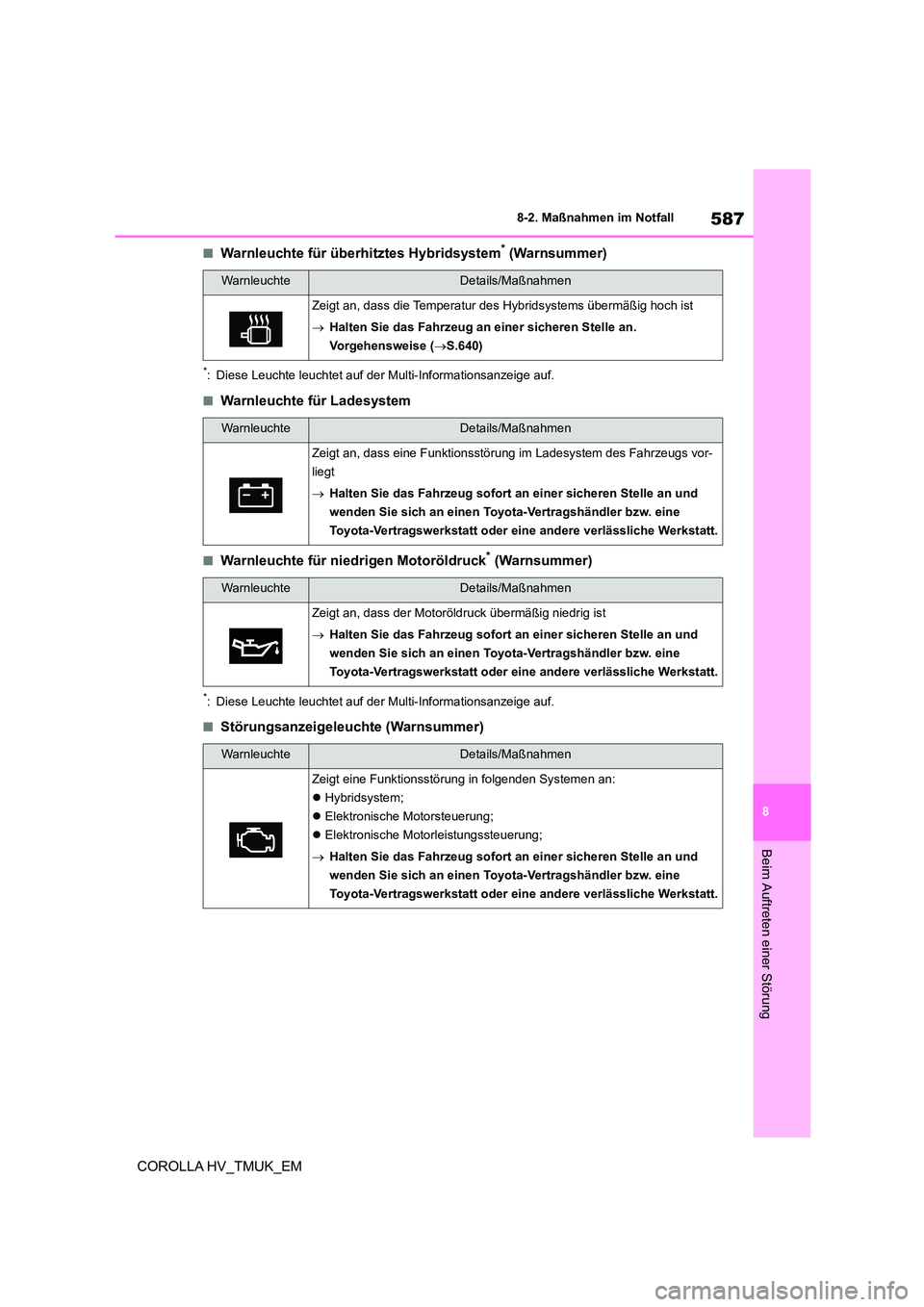

8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
■Warnleuchte für überhitztes Hybridsystem* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Warnleuchte für Ladesystem
■Warnleuchte für niedrigen Motoröldruck* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Störungsanzeigeleuchte (Warnsummer)
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die Temperatur des Hybridsystems übermäßig hoch ist
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Vorgehensweise ( S.640)
WarnleuchteDetails/Maßnahmen
Zeigt an, dass eine Funktionsstörung im Ladesystem des Fahrzeugs vor-
liegt
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass der Motoröldruck übermäßig niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Hybridsystem;
 Elektronische Motorsteuerung;
 Elektronische Motorleistungssteuerung;
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.

5888-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM
■SRS-Warnleuchte (Warnsummer)
■ABS-Warnleuchte
■Warnleuchte für Bremsüberbrückungssystem/Anfahrregelungswarn-
leuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das SRS-Airbag-System; oder
 Das Gurtstraffersystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 ABS; oder
 Bremsassistenzsystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Wenn ein Summer ertönt:
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Bremsüberbrückungssystem oder
 Anfahrregelungssystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Zeigt an, dass die Schaltstellung geändert und die Anfahrregelung ausge-
löst wurde, während das Gaspedal betätigt wurde.
 Geben Sie das Gaspedal kurz frei.
Wenn kein Summer ertönt:
Zeigt an, dass das Gas- und das Bremspedal gleichzeitig betätigt werden
und dass das Bremsüberbrückungs system in Betrieb ist.
 Lassen Sie das Gaspedal los und betätigen Sie das Bremspedal.

589
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
■Warnleuchte für elektrisches Servolenksystem (Warnsummer)
■Warnleuchte für nied rigen Kraftstoffstand
■Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt (Warnsum-
mer)*
*: Fahrer- und Beifahrersicherheitsgurt-Warnsummer:
Der Warnsummer für die Sicherheitsgurte von F ahrer- und Beifahrersitz ertönt, um Fahrer und
Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt ist. Ist der
Sicherheitsgurt danach nicht angelegt, ertönt der Summer für eine bestimmte Zeit mit Unter-
brechungen, nachdem das Fahrzeug eine besti mmte Geschwindigkeit erreicht hat.
■Erinnerungsleuchten für Sicherheitsgurte der Rücksitze (Warnsummer)*
*: Warnsummer für Sicherheitsgurte der Rücksitze:
Der Warnsummer für Sicherheitsgurte der Rücksitze ertönt, um den Insassen auf dem Rück-
sitz darauf aufmerksam zu machen, dass der Si cherheitsgurt nicht angelegt ist. Ist der Sicher-
heitsgurt danach nicht angelegt, der Summer ertönt mit Unterbrechungen für eine bestimmte
WarnleuchteDetails/Maßnahmen
(Rot)
oder
(Gelb)
Zeigt eine Funktionsstörung im EPS-S ystem (Elektrische Servolenkung)
an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 6,4 L oder weniger
beträgt
 Tanken Sie Kraftstoff nach.
WarnleuchteDetails/Maßnahmen
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss auch der Sicherheitsgurt
des Beifahrers angelegt werden, damit die Warnleuchte (der
Warnsummer) ausgeht.
WarnleuchteDetails/Maßnahmen
Macht Insassen im Fond darauf aufmerk sam, dass die Sicherheitsgurte
nicht angelegt sind
 Legen Sie den Sicherheitsgurt an.

5908-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM
Zeit nachdem das Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
■Reifendruck-Warnleuchte
■LTA-Anzeige (Warnsummer)
■OFF-Anzeige für Toyota-Einparkhilfe (Warnsummer)
WarnleuchteDetails/Maßnahmen

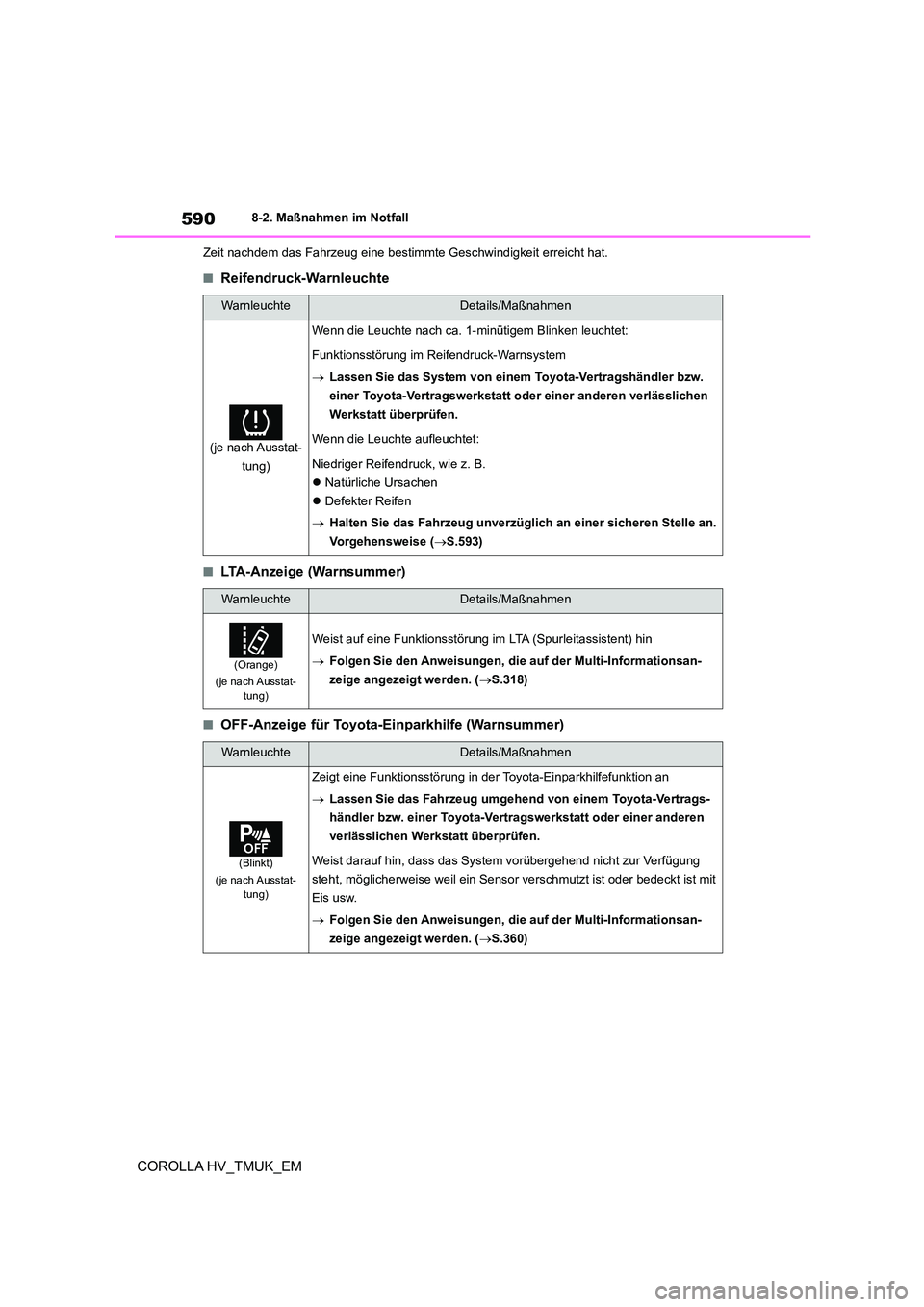

(je nach Ausstat-
tung)
Wenn die Leuchte nach ca. 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
 Natürliche Ursachen
 Defekter Reifen
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.593)
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung im LTA (Spurleitassistent) hin
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.318)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der Toyota-Einparkhilfefunktion an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.360)
