2020 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

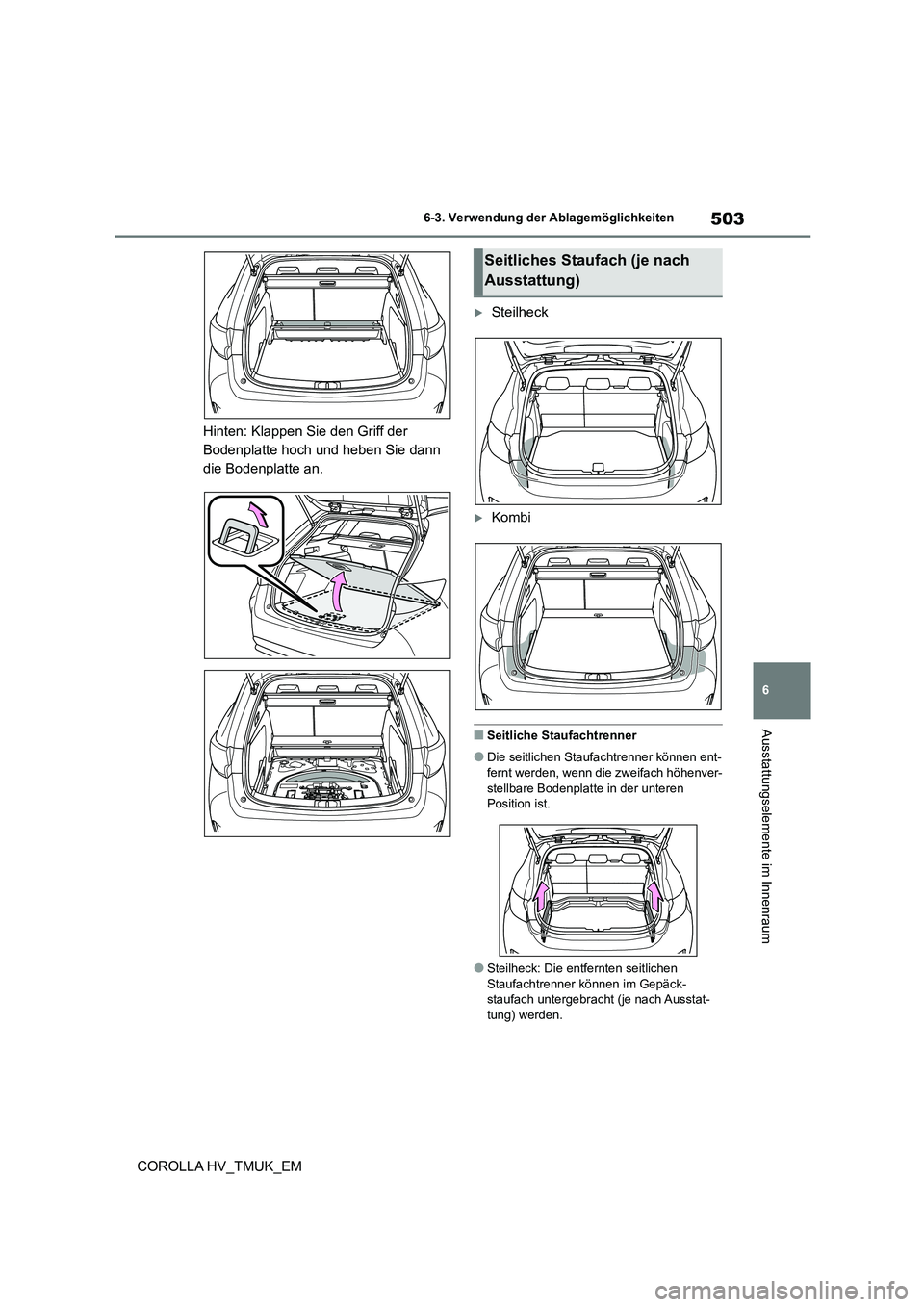

503
6
6-3. Verwendung der Ablagemöglichkeiten
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
Hinten: Klappen Sie den Griff der
Bodenplatte hoch und heben Sie dann
die Bodenplatte an.
Steilheck
Kombi
■Seitliche Staufachtrenner
●Die seitlichen Staufachtrenner können ent- fernt werden, wenn die zweifach höhenver-
stellbare Bodenplatte in der unteren
Position ist.
●Steilheck: Die entfernten seitlichen
Staufachtrenner können im Gepäck- staufach untergebracht (je nach Ausstat-
tung) werden.
Seitliches Staufach (je nach
Ausstattung)

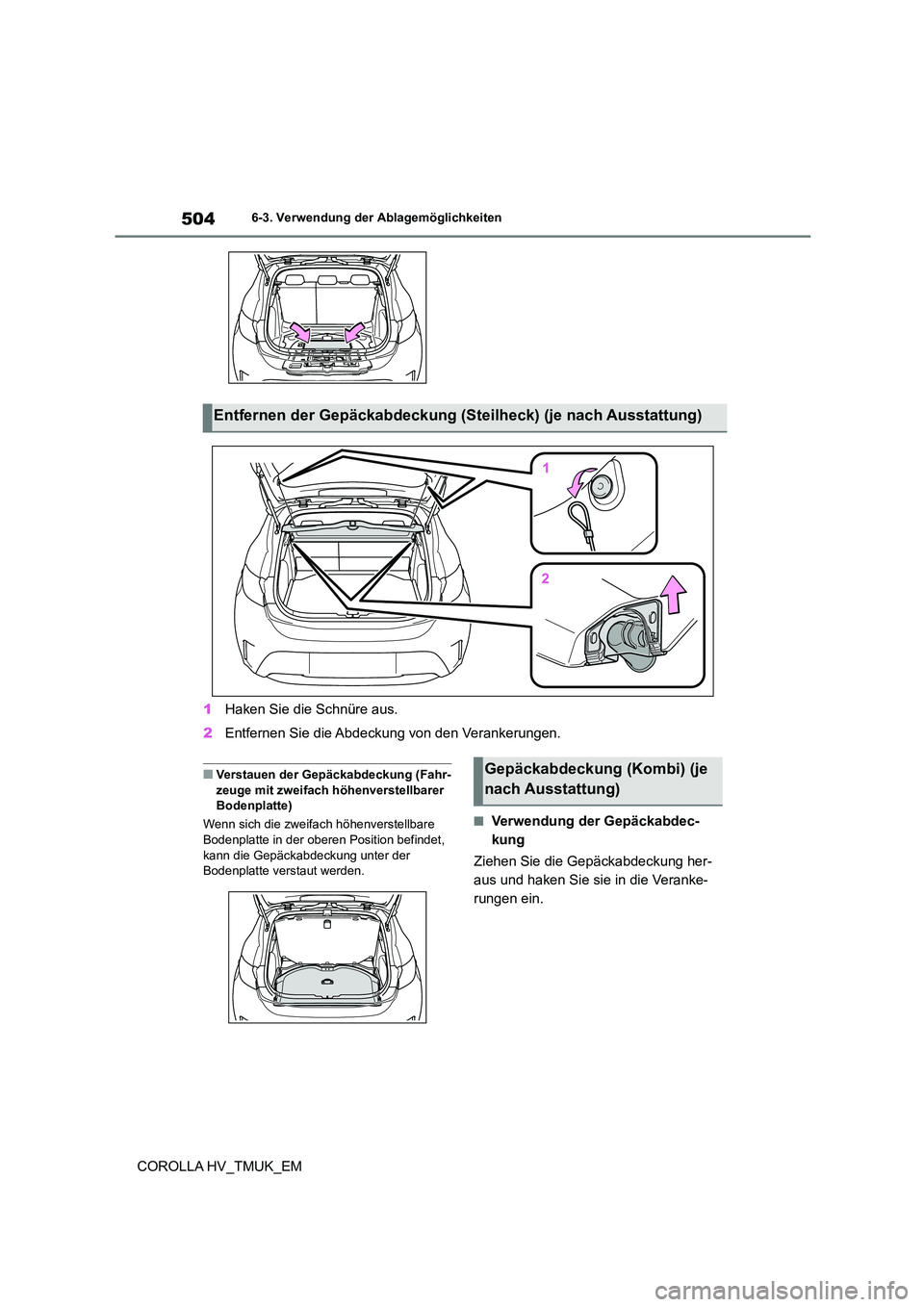

5046-3. Verwendung der Ablagemöglichkeiten
COROLLA HV_TMUK_EM
1 Haken Sie die Schnüre aus.
2 Entfernen Sie die Abdeckung von den Verankerungen.
■Verstauen der Gepäckabdeckung (Fahr-
zeuge mit zweifach höhenverstellbarer Bodenplatte)
Wenn sich die zweifach höhenverstellbare
Bodenplatte in der oberen Position befindet,
kann die Gepäckabdeckung unter der Bodenplatte verstaut werden.
■Verwendung der Gepäckabdec-
kung
Ziehen Sie die Gepäckabdeckung her-
aus und haken Sie sie in die Veranke-
rungen ein.
Entfernen der Gepäckabdeckung (Steilheck) (je nach Ausstattung)
Gepäckabdeckung (Kombi) (je
nach Ausstattung)

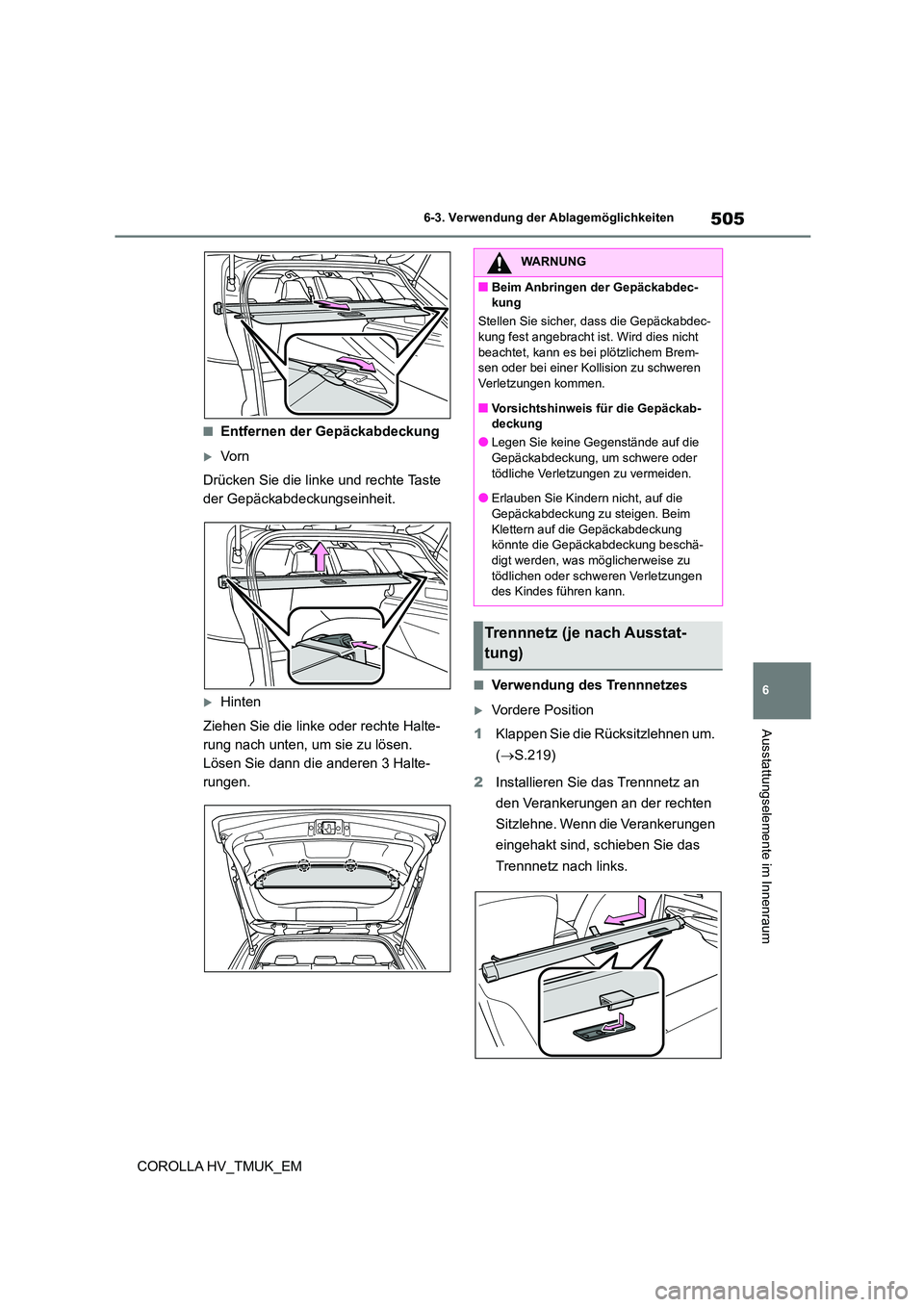

505
6
6-3. Verwendung der Ablagemöglichkeiten
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
■Entfernen der Gepäckabdeckung
Vo r n
Drücken Sie die linke und rechte Taste
der Gepäckabdeckungseinheit.
Hinten
Ziehen Sie die linke oder rechte Halte-
rung nach unten, um sie zu lösen.
Lösen Sie dann die anderen 3 Halte-
rungen.
■Verwendung des Trennnetzes
Vordere Position
1 Klappen Sie die Rücksitzlehnen um.
( S.219)
2 Installieren Sie das Trennnetz an
den Verankerungen an der rechten
Sitzlehne. Wenn die Verankerungen
eingehakt sind, schieben Sie das
Trennnetz nach links.
WARNUNG
■Beim Anbringen der Gepäckabdec-
kung
Stellen Sie sicher, dass die Gepäckabdec-
kung fest angebracht ist. Wird dies nicht beachtet, kann es be i plötzlichem Brem-
sen oder bei einer Kollision zu schweren
Verletzungen kommen.
■Vorsichtshinweis für die Gepäckab-
deckung
●Legen Sie keine Gegenstände auf die
Gepäckabdeckung, um schwere oder tödliche Verletzungen zu vermeiden.
●Erlauben Sie Kindern nicht, auf die
Gepäckabdeckung zu steigen. Beim Klettern auf die Gepäckabdeckung
könnte die Gepäckabdeckung beschä-
digt werden, was möglicherweise zu tödlichen oder schweren Verletzungen
des Kindes führen kann.
Trennnetz (je nach Ausstat-
tung)

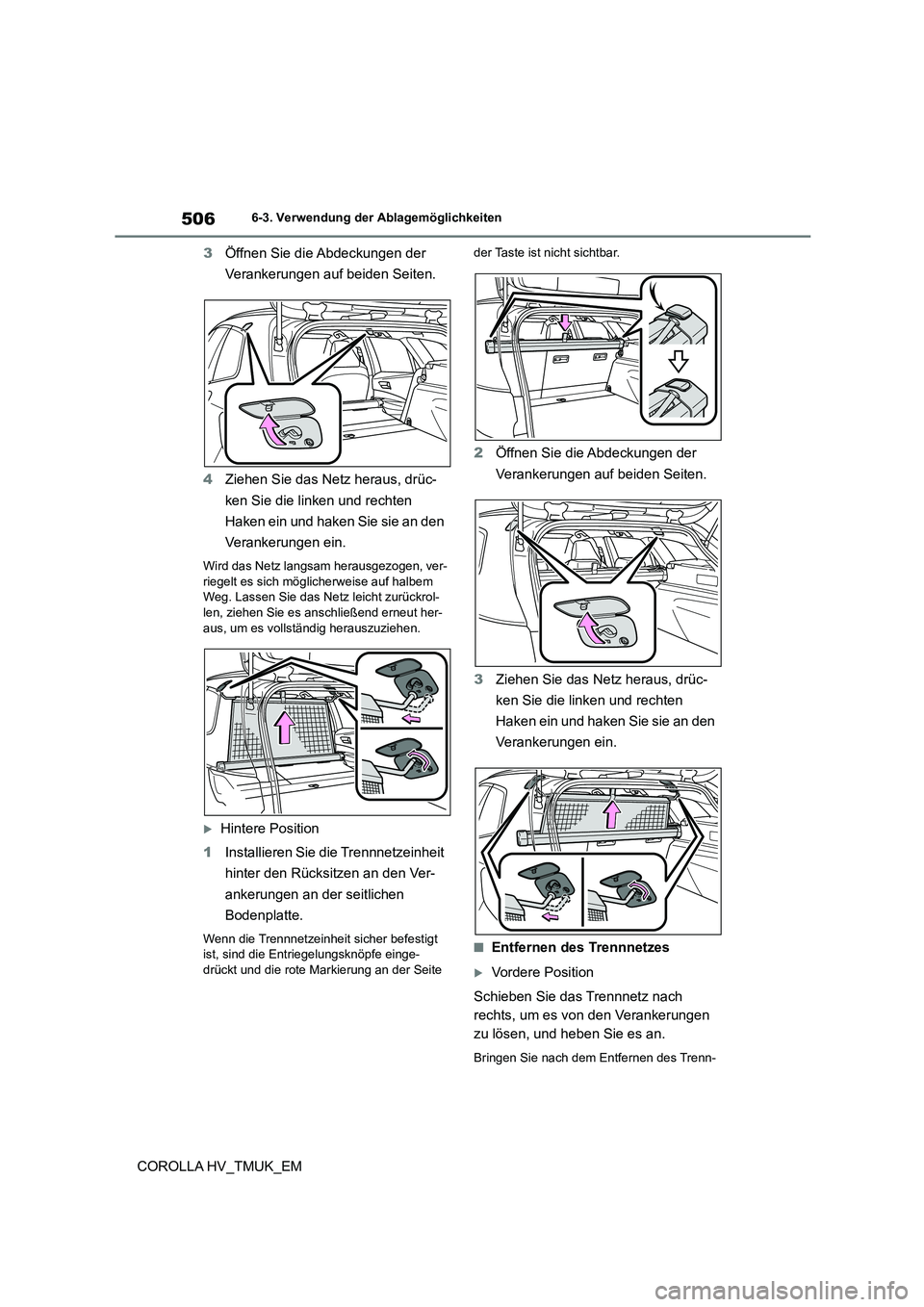

5066-3. Verwendung der Ablagemöglichkeiten
COROLLA HV_TMUK_EM
3 Öffnen Sie die Abdeckungen der
Verankerungen auf beiden Seiten.
4 Ziehen Sie das Netz heraus, drüc-
ken Sie die linken und rechten
Haken ein und haken Sie sie an den
Verankerungen ein.
Wird das Netz langsam herausgezogen, ver-
riegelt es sich mög licherweise auf halbem Weg. Lassen Sie das Netz leicht zurückrol-
len, ziehen Sie es anschließend erneut her-
aus, um es vollständig herauszuziehen.
Hintere Position
1 Installieren Sie die Trennnetzeinheit
hinter den Rücksitzen an den Ver-
ankerungen an der seitlichen
Bodenplatte.
Wenn die Trennnetzeinheit sicher befestigt ist, sind die Entri egelungsknöpfe einge-
drückt und die rote Markierung an der Seite
der Taste ist nicht sichtbar.
2 Öffnen Sie die Abdeckungen der
Verankerungen auf beiden Seiten.
3 Ziehen Sie das Netz heraus, drüc-
ken Sie die linken und rechten
Haken ein und haken Sie sie an den
Verankerungen ein.
■Entfernen des Trennnetzes
Vordere Position
Schieben Sie das Trennnetz nach
rechts, um es von den Verankerungen
zu lösen, und heben Sie es an.
Bringen Sie nach dem Entfernen des Trenn-

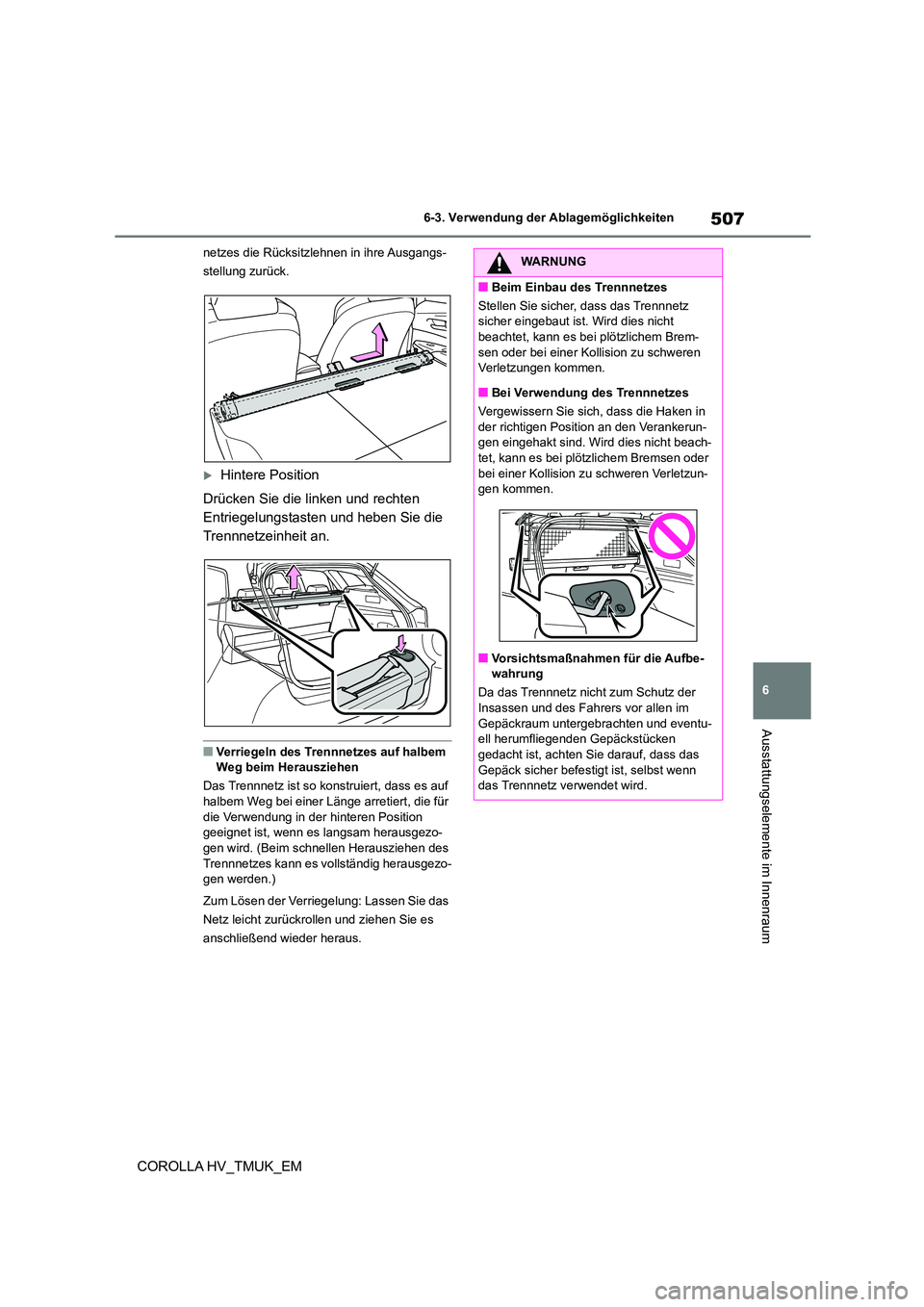

507
6
6-3. Verwendung der Ablagemöglichkeiten
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
netzes die Rücksitzlehnen in ihre Ausgangs-
stellung zurück.
Hintere Position
Drücken Sie die linken und rechten
Entriegelungstasten und heben Sie die
Trennnetzeinheit an.
■Verriegeln des Trennnetzes auf halbem
Weg beim Herausziehen
Das Trennnetz ist so konstruiert, dass es auf
halbem Weg bei einer Länge arretiert, die für die Verwendung in der hinteren Position
geeignet ist, wenn es langsam herausgezo-
gen wird. (Beim schne llen Herausziehen des Trennnetzes kann es vollständig herausgezo-
gen werden.)
Zum Lösen der Verriegelung: Lassen Sie das
Netz leicht zurückrollen und ziehen Sie es
anschließend wieder heraus.
WARNUNG
■Beim Einbau des Trennnetzes
Stellen Sie sicher, dass das Trennnetz
sicher eingebaut ist. Wird dies nicht
beachtet, kann es be i plötzlichem Brem- sen oder bei einer Kollision zu schweren
Verletzungen kommen.
■Bei Verwendung des Trennnetzes
Vergewissern Sie sich, dass die Haken in der richtigen Position an den Verankerun-
gen eingehakt sind. Wird dies nicht beach-
tet, kann es bei plötzlichem Bremsen oder bei einer Kollision zu schweren Verletzun-
gen kommen.
■Vorsichtsmaßnahmen für die Aufbe-
wahrung
Da das Trennnetz nicht zum Schutz der
Insassen und des Fahrers vor allen im
Gepäckraum untergebrachten und eventu- ell herumfliegenden Gepäckstücken
gedacht ist, achten Sie darauf, dass das
Gepäck sicher befestigt ist, selbst wenn das Trennnetz verwendet wird.

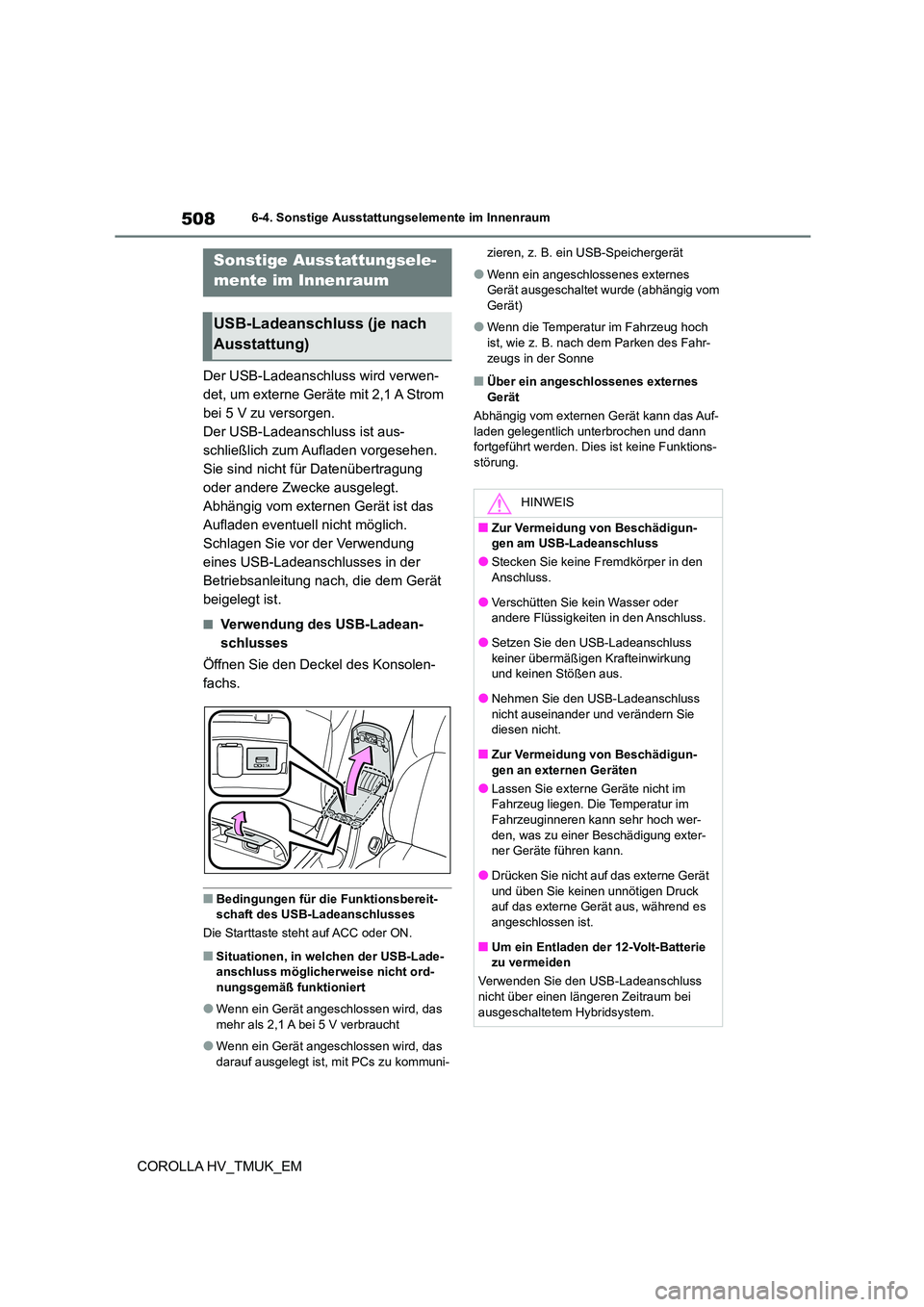

5086-4. Sonstige Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
6-4.Sonstige Ausstattungselemente im Innenraum
Der USB-Ladeanschluss wird verwen-
det, um externe Geräte mit 2,1 A Strom
bei 5 V zu versorgen.
Der USB-Ladeanschluss ist aus-
schließlich zum Aufladen vorgesehen.
Sie sind nicht für Datenübertragung
oder andere Zwecke ausgelegt.
Abhängig vom externen Gerät ist das
Aufladen eventuell nicht möglich.
Schlagen Sie vor der Verwendung
eines USB-Ladeanschlusses in der
Betriebsanleitung nach, die dem Gerät
beigelegt ist.
■Verwendung des USB-Ladean-
schlusses
Öffnen Sie den Deckel des Konsolen-
fachs.
■Bedingungen für die Funktionsbereit-
schaft des USB-Ladeanschlusses
Die Starttaste steht auf ACC oder ON.
■Situationen, in welchen der USB-Lade- anschluss möglicherweise nicht ord-
nungsgemäß funktioniert
●Wenn ein Gerät angeschlossen wird, das
mehr als 2,1 A bei 5 V verbraucht
●Wenn ein Gerät angeschlossen wird, das
darauf ausgelegt ist, mit PCs zu kommuni-
zieren, z. B. ein USB-Speichergerät
●Wenn ein angeschlossenes externes
Gerät ausgeschaltet wurde (abhängig vom Gerät)
●Wenn die Temperatur im Fahrzeug hoch ist, wie z. B. nach dem Parken des Fahr-
zeugs in der Sonne
■Über ein angeschlossenes externes
Gerät
Abhängig vom externen Gerät kann das Auf-
laden gelegentlich unterbrochen und dann fortgeführt werden. Dies ist keine Funktions-
störung.
Sonstige Ausstattungsele-
mente im Innenraum
USB-Ladeanschluss (je nach
Ausstattung)
HINWEIS
■Zur Vermeidung von Beschädigun- gen am USB-Ladeanschluss
●Stecken Sie keine Fremdkörper in den
Anschluss.
●Verschütten Sie kein Wasser oder andere Flüssigkeiten in den Anschluss.
●Setzen Sie den USB-Ladeanschluss
keiner übermäßigen Krafteinwirkung und keinen Stößen aus.
●Nehmen Sie den USB-Ladeanschluss
nicht auseinander und verändern Sie
diesen nicht.
■Zur Vermeidung von Beschädigun-
gen an externen Geräten
●Lassen Sie externe Geräte nicht im
Fahrzeug liegen. Die Temperatur im Fahrzeuginneren kann sehr hoch wer-
den, was zu einer Beschädigung exter-
ner Geräte führen kann.
●Drücken Sie nicht auf das externe Gerät
und üben Sie keinen unnötigen Druck
auf das externe Gerät aus, während es angeschlossen ist.
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Verwenden Sie den USB-Ladeanschluss nicht über einen längeren Zeitraum bei
ausgeschaltetem Hybridsystem.

509
6
6-4. Sonstige Ausstattungselemente im Innenraum
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
An die Steckdose können Nebenver-
braucher mit 12 V angeschlossen wer-
den, die mit maximal 10 A betrieben
werden.
Vo r n
Öffnen Sie den Deckel des Konsolen-
fachs und öffnen Sie den Deckel.
Gepäckraum (Kombi)
Öffnen Sie die Abdeckung.
Motor 2ZR-FXE:
Motor M20A-FXS:
■Voraussetzungen für den Gebrauch der Steckdose
Die Starttaste steht auf ACC oder ON.
■Wenn das Hybridsystem abgeschaltet
wird
Ziehen Sie elektrische Geräte mit Ladefunk-
tionen, wie z. B. mobile Akkus, ab. Bleiben solche Geräte angeschlossen, wird
das Hybridsystem möglicherweise nicht ord-
nungsgemäß abgeschaltet.
Ein tragbares Gerät, wie z. B. ein
Smartphone oder ein mobiler Akku,
kann geladen werden, indem es ein-
fach auf den Ladebereich gelegt wird,
vorausgesetzt das Gerät ist mit dem
Qi-Standard für kabelloses Laden des
Wireless Power Consortium kompati-
bel.
Das kabellose Ladegerät kann nicht für
tragbare Geräte verwendet werden, die
größer sind als der Ladebereich.
Steckdose
HINWEIS
■Um ein Durchbrennen der Sicherung
zu vermeiden
Verwenden Sie kein Zubehör, das mehr
als 12 V 10 A benötigt.
■Verhindern von Schäden an der Stec- kdose
Schließen Sie die Abdeckung der Steck-
dose, wenn die Steckdose nicht verwendet
wird. In die Steckdose eindringende Fremdkör-
per oder Flüssigkeiten können einen Kurz-
schluss verursachen.
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Verwenden Sie die Steckdose bei ausge-
schaltetem Hybridsyst em nicht länger als nötig.
Kabelloses Ladegerät (je nach
Ausstattung)

5106-4. Sonstige Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
Zudem funktioniert das kabellose Lade-
gerät abhängig vom tragbaren Gerät
möglicherweise nicht ordnungsgemäß.
Beachten Sie die Bedienungsanleitung
des tragbaren Geräts.
■Das “Qi”-Symbol
Das “Qi”-Symbol ist ein eingetragenes
Warenzeichen des Wireless Power
Consortium.
■Teilebezeichnungen
Stromschalter
Betriebsanzeigeleuchte
Lade-Bereich
■Verwendung des kabellosen
Ladegeräts
1 Drücken Sie den Stromschalter des
kabellosen Ladegeräts.
Wenn Sie den Schalter erneut drücken, wird
das kabellose Ladegerät ausgeschaltet.
Beim Einschalten leucht et die Betriebsanzei- geleuchte (grün) auf.
Wenn die Starttaste ausgeschaltet wird, wird
der Ein/Aus-Zustand des kabellosen Lade-
geräts gespeichert.
2 Platzieren Sie ein tragbares Gerät
mit der Ladeoberfläche nach unten
auf dem Ladebereich.
Während des Ladevorgangs leuchtet die
Betriebsanzeigeleuchte (orange).
Wenn der Ladevorgang nicht beginnt, bewe-
gen Sie das tragbare Gerät so weit wie mög- lich in die Mitte des Ladebereichs.
Wenn der Ladevorgang abgeschlossen ist,
leuchtet die Betriebsanzeigeleuchte (grün) auf.
■Aufladefunktion
 Wenn das tragbare Gerät eine
gewisse Zeit nach Abschluss des
Ladevorgangs nicht entfernt wurde,
beginnt das kabellose Ladegerät
wieder mit dem Ladevorgang.
 Wenn das tragbare Gerät innerhalb
des Ladebereichs bewegt wird, wird
der Ladevorgang vorübergehend
unterbrochen und dann fortgesetzt.
